电机星三角启动电路图

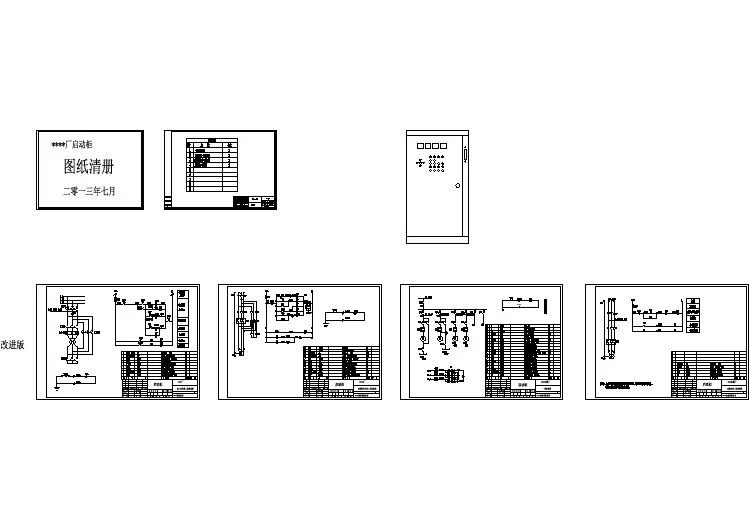

自耦启动直接启动星三角启动控制回路cad电气图
星三角启动电路图
星三角启动电路图此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件:三个交流接触器,一个热继电器,一个时间继电器,启动、停止按钮各一,熔断器两个。
三个接触器作用:一个为主电路接通电源,一个为Y型启动,一个为△启动。
时间继电器作用:通过设定确定星型到三角型转换的时间,需要延时触点。
热继电器作用:提供过载保护。
熔断器作用:为电动机提供短路保护。
了解Y--△这是一种降压启动方式,适用的电机有局限性,能降多少压,怎么个算法,看下面的:可以看到通过Y--△,能够实现降压启动,降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式,这个看过很多次,也画过很多次,过了一段时间,今天再画时,又有些健忘了。
无奈,继续加强。
先来看一下主接线图。
Y-△启动的话,先要星型启动的话,肯定KM和 KM -Y 先要启动,之后KM -Y要停下来,KM要一直得电,不然没电源肯定不行,KM和KM-△要一直运行,到正常运行。
接下来看下控制回路图吧:根据上面一次回路的分析,再看这个控制回路,很简单的,按下启动按钮SB2,主回路电源启动,KM线圈得电,其常开触点闭合,实现自保持,SB2复归;下面的时间继电器线圈回路和KM-Y线圈回路也接通,这时Y型启动已经实现,通过时间继电器时间的整定,Y型回路的时间继电器NC(常闭)触点得电后要延时打开,使Y启动保持住,而△回路KT的NO(常开)触点得电后要延时闭合,使得△型回路不得电,同时Y型启动的接触器常闭接点对△回路有闭锁(Y-△两回路都要有闭锁)。
整定时间到后,时间继电器的常开触点瞬时闭合,接通△型回路,KM-△线圈得电,其常开触点闭合,起保持作用,而其常闭触点断开,切断Y型启动回路,同时另一个常闭触点使得KT时间继电器回路断开,KT 线圈失电,常闭瞬时复归,常开也复归,电机此时已经处于正常运行状态,实现了降压启动。
这里最需要注意的就是时间继电器的触点,带有延时的触点,是得电延时还是失电延时,一定要记牢才行,这里也是从网上学到的一个口诀,记住了也就好处理了。
电动机星三角降压启动控制电路图文详解
电动机星三角降压启动控制电路图文详解今天学习三相异步电动机Y-△降压起动控制电路。
共有四个任务:了解降压起动的原因;掌握电动机定子绕组的连接方式;掌握Y-△降压起动控制电路的组成;理解Y-△降压起动控制电路工作原理。
那为什么要降压起动?三相异步电动机全压起动时电源电压全部施加在三相绕组上,起动电流为额定电流的4~7倍,电动机功率较大时将导致电源变压器输出电压下降,从而导致电动机起动困难,影响同一线路中其他电器的正常工作。
为了减小三相异步电动机直接起动电流,通常将电压适当降低后,加到电动机定子绕组上进行起动,待电动机起动运转后,再恢复到额定电压运行。
降压起动达到了减小起动电流的目的。
Y-△降压起动时,定子绕组接成Y形,当电动机转速接近额定转速时再换接成△形联结。
Y-△降压起动有一定局限,适合△形联结、容量较大电动机,空载、轻载起动。
我们来看一下电动机定子绕组的联结方式,电动机定子绕组分为星形和三角形两种联结方式。
星形联结把U、V、W三相绕组首端U1、V1、W1分别与电源相连,尾端U2、V2、W2连成一点,接线盒端口按图U2、V2、W2短接,形成星形联结。
三角形联结把三相绕组按顺序首尾相连,U2与V1相连,V2与W1相连,W2与U1相连后接电源,接线盒端口按图连接,形成三角形联结。
Y-△降压起动控制电路的主电路是在自锁电路主电路基础上增加KM△和KMY两个交流接触器。
通过对电动机U1、V1、W1、U2、V2、W2的连接形成星形和三角形联结。
KMY主触点短接后把电动机U2、V2、W2连成一点实现星形联结,KM△主触点把接线端口U1接W2、V1接U2、W1接V2成三角形联结。
KM、KMY主触点闭合时电动机星形联结。
KM、KM△主触点闭合时电动机三角形联结。
最后通过控制电路对主电路KM、KMY、KM△主触点的控制,实现电动机星形起动,三角形运行。
我们来看一下控制电路的组成。
分析电路时重点注意KM自锁触点、KM△自锁触点,复合按钮SB2联锁触点、KMY和KM△联锁触点在电路中的作用。
几种电动机正反转星三角启动及能耗制动电路
断电/通电延时带直流能耗制动的星—三角起动控制线路
图1原理如下
大功率电动机双向星三角启动及能耗制动电路
大功率的电动机一般使用星三角启动的控制方式,以减少对电网及设备的冲击;为了提高工效,停车时采用能耗制动的方式以利于设备的利用率;本电路的控制要求如下:
1、双向启动均采用星三角减压方式;
2、正、反转均设有点动控制功能;
3、停车设有能耗制动;
4、停车时先将电动机绕组首尾串联,然后进行制动,制动时间由时间继电器控制;
5、点动操作时电动机只能作星接运行,能耗制动不起作用。
正反转星三角启动带能耗制动电路图:。
星三角启动原理图及接线图
星三角形降压启动原理1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。
星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动,还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,(关风门也没用)热继电器配大了又起不了保护电机的作用,所以建议用降压启动。
而在一些启动负荷较小的电机上,由于电机到达恒速时间短,启动时电流冲击影响较小,所以在30KW左右的电机,选用1.5倍额定电流的断路器直接启动,长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子:A-X、B-Y、C-Z (以下以额定电压380V的电机为例)星形启动:X-Y-Z相连,A、B、C三端接三相交流电压380V,此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小,但电动机可达到一定的转速。
角形运行:经星形启动电动机持续一段时间(约几十秒钟)达到一定的转速后,电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V,转矩和转速大大提高,电动机进入额定条件下的运行过程。

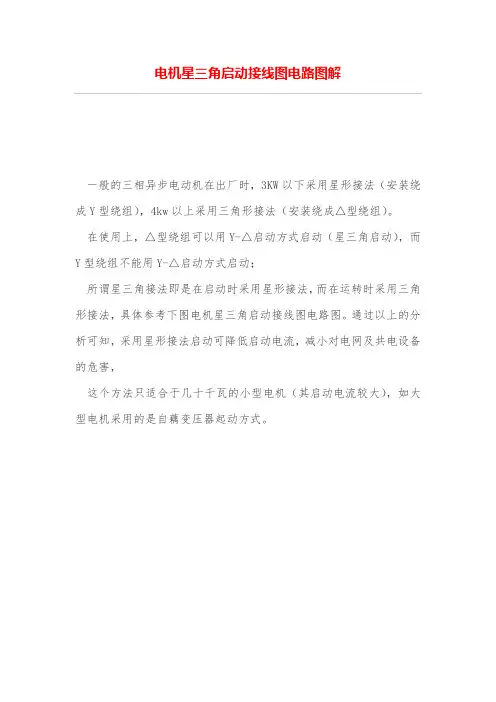

电机星三角启动接线图电路图解
电机星三角启动接线图电路图解一般的三相异步电动机在出厂时,3KW以下采用星形接法(安装绕成Y型绕组),4kw以上采用三角形接法(安装绕成△型绕组)。
在使用上,△型绕组可以用Y-△启动方式启动(星三角启动),而Y型绕组不能用Y-△启动方式启动;所谓星三角接法即是在启动时采用星形接法,而在运转时采用三角形接法,具体参考下图电机星三角启动接线图电路图。
通过以上的分析可知,采用星形接法启动可降低启动电流,减小对电网及共电设备的危害,这个方法只适合于几十千瓦的小型电机(其启动电流较大),如大型电机采用的是自藕变压器起动方式。
电机三角形连接时,相电压等于线电压;星形连接时,相电压等于1/3线电压。
也就是相同的线电压下,同一台电动机采用三角形接法时,其功率是采用星形接法的3倍。
在电动机铭牌上写着220/380V(△/Y),它表示当电源为220V(三相)时,电动机应为三角形连接,当电源电压为380V时,电动机应为星形连接,如下图电机星三角启动接线图电路图。
采用星形接法时,导线截面大,串联匝数小,工作相电压低,相电流高,在三相对称性不好、电源对称性不高时,不会出现环流,但会出现零点飘移,三相工作严重不对称;采用三角形接法时要求三相对称性要好,电源对称性也要高,这样就不会出现环流,否则会发热,增大损耗,由于电阻热损耗与电流的平方成正比,所以同样一台电机,安装绕成△型绕组时热损耗小。
在线电压一定的情况下,负载做三角形接法时的功率是做星形接法时功率的3倍,而电流时是做星形接法时电流的根3倍,这就是为什么要星三角启动。
下图为电机星三角启动接线图电路图:M为主接触器,不论在启动还是正常运转是都是接通的R接触器,为启动之后,把电机绕组首尾连接起来。
即U-Z,Y-W,X-V三个绕组的三角形接法。
S接触器,为起动时间内星接法短路接触器,把电动机三根尾端线短路。
T时间继电器,起动时,比如要让电机在5秒内完成起动进入正常运转状态,就可把时间继电器设定到5秒 FR热继电器,串接到主回路,如主回路因电机负载电流过大,缺相等会使热继电器内金属过热,顶开热继电器内的控制触点,达到断开控制回路的目的。
星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线;QS表示空气开关;
Fu1表示主回路上的保险;Fu2表示控制回路上的保险;
SP表示停止按钮;ST表示启动按钮;
KT表示时间继电器的线圈,后缀的数字表示它不同的触点;
KMy表示星接触器的线圈,后缀的数字表示它不同的触点;
KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;
U1/V1/W1分别表示电动机绕组的三个同名端; U2/V2/W2分别表示电动机绕组的另三个同名端;
2、星三角启动电路原理
合上QS空气开关,按下St启动按钮,KT时间继电器线圈、KMy星接触器线圈得电动作。
KMY-1触点闭合,KM主接触器得电动作;KMY-2触点闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;
KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;
KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM △-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转.。
电机星三角降压启动原理电路图分析
电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图,此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件:三个交流接触器、热继电器、时间继电器,启动、停止按钮各一,熔断器五个三个接触器作用:一个为主电路接通电源,一个为Y型启动,一个为△启动.时间继电器作用:通过设定确定星型到三角型转换的时间,需要延时触点。
热继电器作用:提供过载保护。
熔断器作用:为电动机提供短路保护。
星形——三角形降压启动控制电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
这是一种降压启动方式,适用的电机有局限性,能降多少压,怎么个算法,看下面图示。
可以看到通过Y--△,能够实现降压启动,降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式,这个看过很多次,也画过很多次,过了一段时间,今天再画时,又有些健忘了,无奈,继续加强。
先来看一下主接线图。
Y-△启动的话,先要星型启动的话,肯定KM和 KM -Y 先要启动,之后KM -Y要停下来,KM要一直得电,不然没电源肯定不行,KM和KM-△要一直运行,到正常运行。
接下来看一下控制回路吧:根据上面一次回路的分析,再看这个控制回路,很简单的,按下启动按钮SB2,主回路电源启动,KM线圈得电,其常开触点闭合,实现自保持,SB2复归;下面的时间继电器线圈回路和KM-Y线圈回路也接通,这时Y型启动已经实现,通过时间继电器时间的整定,Y型回路的时间继电器NC(常闭)触点得电后要延时打开,使Y启动保持住,而△回路KT的NO(常开)触点得电后要延时闭合,使得△型回路不得电,同时Y型启动的接触器常闭接点对△回路有闭锁(Y-△两回路都要有闭锁)。
整定时间到后,时间继电器的常开触点瞬时闭合,接通△型回路,KM-△线圈得电,其常开触点闭合,起保持作用,而其常闭触点断开,切断Y型启动回路,同时另一个常闭触点使得KT时间继电器回路断开,KT线圈失电,常闭瞬时复归,常开也复归,电机此时已经处于正常运行状态,实现了降压启动。
星三角启动接线图及工作原理
电动机星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线;QS表示空气开关;
Fu1表示主回路上的保险;Fu2表示控制回路上的保险;
SP表示停止按钮;ST表示启动按钮;
KT表示时间继电器的线圈,后缀的数字表示它不同的触点;
KMy表示星接触器的线圈,后缀的数字表示它不同的触点;
KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;
U1/V1/W1分别表示电动机绕组的三个同名端; U2/V2/W2分别表示电动机绕组的另三个同名端;
2、星三角启动电路原理
合上QS空气开关,按下St启动按钮,KT时间继电器线圈、KMy星接触器线圈得电动作。
KMY-1触点闭合,KM主接触器得电动作;KMY-2触点闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;
KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;
KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM △-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转.
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。
星三角启动接线图及工作原理
电动机星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路L1/L2/L3分别表示三根相线;QS表示空气开关;
Fu1表示主回路上的保险;Fu2表示控制回路上的保险;
SP表示停止按钮;ST表示启动按钮;
KT表示时间继电器的线圈,后缀的数字表示它不同的触点;
KMy表示星接触器的线圈,后缀的数字表示它不同的触点;
KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;
U1/V1/W1分别表示电动机绕组的三个同名端;U2/V2/W2分别表示电动机绕组的另三个同名端;
2、星三角启动电路原理
合上QS空气开关,按下St启动按钮,KT时间继电器线圈、KMy星接触器线圈得电动
作;KMY-1触点闭合,KM主接触器得电动作;KMY-2触点闭合,电动机线圈处于星形接法,KMY-3断开,避免KM△误动作;
KM-1闭合,自保启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态;
时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;
KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态;
电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转.。
星三角启动原理图及电气柜接线图
星三角启动原理图及电气柜接线图This model paper was revised by the Standardization Office on December 10, 20201.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3,但启动力矩也只有全电压启动力矩的1/3。
星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动,还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,(关风门也没用)热继电器配大了又起不了保护电机的作用,所以建议用降压启动。
而在一些启动负荷较小的电机上,由于电机到达恒速时间短,启动时电流冲击影响较小,所以在30KW左右的电机,选用1.5倍额定电流的断路器直接启动,长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子:A-X、B-Y、C-Z(以下以额定电压380V的电机为例)星形启动:X-Y-Z相连,A、B、C三端接三相交流电压380V,此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。
电机星三角启动的原理图及讲解
启动时KM接通源,同时KM1,将三圈星接,进行启动,正常运行后,由断开KM1的接星,然后的闭合,将KM2接入电路,将三组线圈连成角型,正常运行,
向左转|向右转
三角形接法
电机的三角形接法是将各相依次首尾相连,并将每个相连的点引出,作为的三个相线;三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流;
星形接法
电机的星形接法是将各相的一端都接在一点上,而它们的另一端作为引出线,分别为三个相线;星形接时,线电压是相电压的根号3倍,而线电流等于相电流;
星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;这就是常常说到的星——三角启动;
一般3KW以下的动机是星形接法,并直接启动;3KW以上的动机是用
三角形接法;
附:星——三角启动接线图供你参考
向左转|向右转。
星三角启动原理图及电气柜接线图
星三角启动原理图及电气柜接线图(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。
星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动,还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,(关风门也没用)热继电器配大了又起不了保护电机的作用,所以建议用降压启动。
而在一些启动负荷较小的电机上,由于电机到达恒速时间短,启动时电流冲击影响较小,所以在30KW左右的电机,选用倍额定电流的断路器直接启动,长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子:A-X、B-Y、C-Z(以下以额定电压380V的电机为例)星形启动:X-Y-Z相连,A、B、C三端接三相交流电压380V,此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。
详解电机星三角启动电控图及PLC程序图.
U2
V2
W2
S T R
三角型接法
T
S
警告:此图由高级PLC 编程工程师张工编写, 仅供参考!!学习交 流加(微信和QQ号码一 样):791909214
R
y0 KM1 y1 KM1Y
y0Байду номын сангаасKM1
T0
T0 K300 时间转换要加 间隔0.5秒, 防止接触器反 应迟钝造成起 火花!
T0 y1 KM1Y
T1 K5 y2 KM1Δ
T1
(2) 注:星三角PLC控制程序
(4) 注:星三角转换原理图解
马达进线端子 U1 V1 W1 U1 马达进线端子 V1 W1 R U1
U2 V2 W2 U2 V2 马达出线端子 W2 U2 V2 马达出线端子 星型连接,出线端子u2 v2 w2 相连。 S V1 T W1 W2
Y型接法
马达进线端子 U1 V1 W1 R S T
U1
V1
W1
U2
V2 马达出线端子
W2
内部线圈相 当于负载
三角型连接,出线端子u v w三 项首尾相链。 注:线电压220V 相电压380V
R0
S0
T0 QF1 KM1 FR U1 V1 马达 W1 KM1Δ U2 V2 W2 KM1Y
(1) 注:星三角主电路图
R0 SB2 FU1 FR1 SB1 KM1
N
KM1
KM1Δ
KT
KM1Y
KT
KM1Y
KT
KM1Δ
(2) 注:星三角启动控制电路 图
KM1Δ
m100 启动
m101 停止
m500 过载 y2 KM1Δ
星三角降压启动原理图
星三角降压启动原理图
星三角降压启动原理图如下所示:
[图1]:星三角降压启动原理图
图中包括主要的三个元件:变压器、连接器和电路保护器。
首先,变压器的输入端连接到电源,输出端连接到星形连接器。
其次,星形连接器包括三个相位的连接器,分别连接到变压器的三个输出端子上。
最后,电路保护器连接到星形连接器的输出端子上,用于保护电路免受过载和短路等故障的影响。
上述是星三角降压启动的基本原理图,通过这个电气连接方式可以实现降低电动机起动时的电流冲击,保护电动机及其相关设备免受过载和损坏的影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电机星三角启动原理
令狐采学
这种YΔ(星三角)起动方法,目的是降低起动电流,减小对电网及共电设备的危害,这个方法只适合于几十千瓦的小型电机,如大型电机采用的是自藕变压器起动方式。
M为主接触器,不论在启动还是正常运转是都是接通的。
S接触器,为起动时间内星接法短路接触器,把电动机三根尾端线短路。
R接触器,为启动之后,把电机绕组首尾连接起来。
即UZ,YW,XV三个绕组的三角形接法。
T时间继电器,起动时,比如要让电机在5秒内完成起动进入正常运转状态,就可把时间继电器设定到5秒
FR热继电器,串接到主回路,如主回路因电机负载电流过大,缺相等会使热继电器内金属过热,顶开热继电器内的控制触点,达到断开控制回路的目的。
新艺图库126计算公式大全
838电子
起动过程:合上隔离开关合上断路器按下ON启动按钮M,S,T得电M接通主回路,S通过T的常闭触点及R的常闭触点得电S主回路接通正在做起动运转过程。
当时间继电器T的时间到了T常闭触点断开,T常开触点接通S因此断电,接触器R接通完成起动
停止按下OFF按钮断开其控制回路完成。
等待下次起动。
接触器R,S各有一个常闭触点与R,S互相牵制,是防止接触器主触点粘连,而引起短路事故而设的互锁电路。
M为主接触器,不论在启动还是正常运转是都是接通的。
S接触器,为起动时间内星接法短路接触器,把电动机三根尾端线短路。
R接触器,为启动之后,把电机绕组首尾连接起来。
即UZ,YW,XV三个绕组的三角形接法。
T时间继电器,起动时,比如要让电机在5秒内完成起动进入正常运转状态,就可把时间继电器设定到5秒
FR热继电器,串接到主回路,如主回路因电机负载电流过大,缺相等会使热继电器内金属过热,顶开热继电器内的控制触点,达到断开控制回路的目的。
电脑桌面壁纸 126计
起动过程:
合上隔离开关合上断路器按下ON启动按钮M,S,T得电M 接通主回路,S通过T的常闭触点及R的常闭触点得电S主回路接通正在做起动运转过程。
当时间继电器T的时间到了T常闭触点断开,T常开触点接通S因此断电,接触器R接通完成起动
停止按下OFF按钮断开其控制回路完成。
等待下次起动。
接触器R,S各有一个常闭触点与R,S互相牵制,是防止接触器主触点粘连,而引起短路事故而设的互锁电路。
原理图。
