不停输带压开孔封堵一、不停输带压开孔管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。
当在役管线堵塞、损坏或需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。
适用范围适用介质：除氧气以外的任何工矿介质（含易燃、易爆、有毒等介质）适用材料：碳钢、铸铁、球墨铸铁、混凝土、内涂层钢、聚乙烯和石棉水泥板等等特殊工艺：合金材质、不锈钢材质开孔封堵工艺适用管径、介质压力和温度：开旁通孔Φ20～Φ1500≤6.4MPa-30℃～330℃开封堵孔Φ20～Φ1000≤4.0MPa-30℃～280℃技术特点安全性：由于切削过程是在完全封闭的空腔内进行的，所以刀具与空气完全隔绝，没有着火、爆炸的可能。
环保性：由于封闭开孔,因此有毒有害介质不会排放到大气中。
高效率：一般管径开孔只需要10～50分钟，大口径也仅需6～8小时，施工工期短。
高效益：不停产直接操作，可为厂家节约可观的停产维修费用，特别对燃气管道、化工管道、石油管道带来的效益更是不可估量。
开孔机1基本原理和结构不停输带压开孔是利用短管(或剖分三通)、法兰、阀门连接在需要开孔的设备方位上，用由密封装置、切削刀具和进给装置等组装成开孔工具。
可在设备上进行手动或电动的带压开孔工作，以满足工艺的需要和实施设备的在线维修工作。
在制作钻孔工具之前，首先要了解需进行开孔的容器或管道的工艺介质的类别、操作压力和温度等情况，以及该开孔处的材质，直径、厚度和根据工艺要求所需开孔的直径大小，选择合适的公称系列的短管(或剖分三通)、法兰和阀门．决定采用手动或电动开孔方式以及切削刀具的结构型式等。
钻孔工具是带压开孔能否成功的关键。
一个典型的钻孔工具的结构如图1所示，其中主要部件的情况说明如下：图1 带压开孔工具结构图1.1 短管或剖分三通根据所需开孔的公称直径和工艺介质的操作温度、压力等情况，选定相应材质的短管或剖分三通（以短管为例）。
管道带压开口及管道不停输开孔、封堵施工技术规程
实践验证：通过实 际施工案例验证技 术创新和改进措施 的有效性
持续优化与发展
技术规程的修订：根据实际施工情况不断优化和完善技术规程 技术规程的完善：结合国内外先进技术不断更新和完善技术规程 持续优化：根据实际施工情况不断优化技术规程提高施工效率和质量 发展前景：随着科技的发展技术规程也将不断发展和完善以满足施工需求
04 安全注意事项
操作安全要求
操作人员必须经过专业培训具 备相关资质
操作过程中必须穿戴防护服、 安全帽等防护装备
操作过程中必须遵守操作规程 不得擅自改变操作流程
操作过程中必须保持现场整洁 避免杂物影响操作安全
应急处理措施
立即停止施工关闭所有阀门和管道入口防止泄漏扩大。 及时联系消防、环保等部门进行现场处理和救援。 疏散现场人员确保安全撤离。 配合相关部门进行事故调查分析原因采取措施防止类似事故再次发生。
感谢您的观看
汇报人：
施工过程中应严格按照施工方案和操作规程进行确保工程质量。
施工完成后应对管道进行压力试验确保管道的密封性和安全性。
管道带压开口及管道不停输开孔、封堵施工技术规程应定期进行维护和检查确保其正 常运行。
维护保养要求
定期检查管道带压开口及管道不停输开孔、封堵施工技术规程 确保管道带压开口及管道不停输开孔、封堵施工技术规程的完整性和准确性 定期进行管道带压开口及管道不停输开孔、封堵施工技术规程的维护和保养 确保管道带压开口及管道不停输开孔、封堵施工技术规程的安全性和可靠性
提高施工效率： 通过标准化的施 工流程提高施工 效率
降低施工成本： 通过标准化的施 工流程降低施工 成本
提高施工质量： 通过标准化的施 工流程提高施工 质量
编制依据
国家相关法律法规
带压开孔简介
带压开孔简介带压开孔封堵是一种安全、环保、经济、高效的在役管线维抢修技术，适用于原油、成品油、化工介质、天然气等多种介质管线的正常维修改造和突发事故的...带压开孔的操作程序：带压开孔的操作程序：将闸阀开到最大口径。
手轮顺时针旋转进刀，中心钻（钻头）顶到主管道时，手轮反转半周（防止打刀）。
启动电机，顺时针缓慢转动手轮进刀，手感钻透管壁后切断电源。
切断电源后，手动可以进刀，说明管道已经切透...管道带压开孔技术管道是工业生产的命脉，是能源输送不可缺少的手段。
一些有毒、易燃易爆、易污染的物质都是通过管道送到用户的。
有史以来，管道的接点开孔作业都是在停产状态下进行的。
停产并非易事，它...带压开孔操作的安全性与适用范围带压开孔适应的范围该成套设备适应于易燃易爆、有毒有害的原油、化工、液化石油气、煤气、天然气等液体、气体的输送管线和城市供水供热管道的带压不停输施工作业。
带压开孔的压力和温度，该产品所适应输送管...PE管道带压开孔堵漏1、PE带压开孔--用途PE管道不停输开孔封堵设备适用于城市PE燃气输配管线管网的施工作业。
主要应用于在带气带压运行中的PE管线管网上接支线，加接或更换阀门、更换管段、管道改线和改造，以及维修、抢...带压开孔机通用说明带压开孔机型号各异，但大部分打压开孔机还是可以适用于本通用说明，现简要介绍：1、将带压开孔机插好电源，打开电机开关，检查设备运转情况，确认运转正常后，关机。
2、将带压开孔机底座上的V形铁骑附在管道上，然...中国带压开孔发展情况现代工业生产对经济、高效、安全的要求越来越高，不停输带压开孔及封堵技术由于作业时不停止介质的传输，其产生的巨大经济效益使之在工业生产中的重要性不断凸现出来。
在过去的30年里，一些专业公司成功...带压开孔工程作业范围及特点带压开孔这项技术虽然不是尖端级技术，但对于一些传统的带压操作团队来说，还是具有一定的难度。
主要是因为，带压开孔需要在管道带压正常工作的情况下，利用各种机械设备，配以一流专业的施工技术人员，实现不停产不停车不停输情况下的开孔作业。
天然气管道不停输带压开孔封堵
天然气管道不停输带压开孔封堵的选择根据工艺要求，选择合适的阀门型号和结构，将其安装在短管的另一端，以控制介质的流量和压力。
1.4密封装置密封装置是保证开孔过程中介质不泄漏的关键部件，其结构和材料的选择应根据介质的性质和压力温度等条件确定。
1.5切削刀具切削刀具是钻孔工具的核心部件，其选择应根据开孔材料的硬度、厚度和直径等要求，选择合适的刀具类型和规格。
2.操作步骤2.1准备工作根据需要开孔的设备或管道的情况，选择合适的短管、法兰、阀门和密封装置等组装成钻孔工具。
2.2安装钻孔工具将钻孔工具安装在需要开孔的设备或管道上，并进行密封、固定和调整。
2.3开孔过程启动切削刀具，进行带压开孔操作，控制介质的流量和压力，保证开孔过程中的安全和稳定。
2.4封堵孔口在完成开孔后，根据需要进行孔口的封堵，以保证介质的正常运行和安全。
总之，不停输带压开孔技术是一种高效、安全、环保的管道连接和维修技术，适用于各种工矿介质和材料的管道，可以为企业节约停产维修费用，提高生产效益。
在进行带压开孔操作时，应选择合适的钻孔工具和切削刀具，严格控制介质的流量和压力，保证操作的安全和稳定。
安装钻孔工具包括填料函、钻头、钻杆、棘轮扳手、压紧螺杆和专用垫片。
填料函应按照设计要求安装在阀门下端，与阀门一端相连的特殊法兰中部。
钻头选用75°～90°顶角的普通麻花钻或前端带有定位麻花钻的空心铣刀。
钻杆应具备足够的强度和韧性，并与钻头用氩弧焊V型坡口焊接，焊口应打磨以保证密封性能。
棘轮扳手用于手动钻孔，电动钻孔时则使用蜗杆蜗轮减速器。
压紧螺杆连接在钻杆顶部，两者间有一钢珠以保持对中和减少传动的摩擦力。
专用垫片连接在短接管法兰与阀门之间，以保证钻杆进给时的对中及稳定性。
垫片内径稍小一点，比钻头的外径稍大一点即可，可根据具体情况决定。
2.4试压检查在将阀门安装在短管法兰之前，应进行试压检查以保证阀门的密封性。
合格后，再加上专用垫片与短管法兰相连。
管道带压开孔
不停输带压开孔技术一、适用范围不停输带压开孔工艺，是在管线不停止输送介质，不降低压力，保证管线正常运行的情况下，对管线进行旁接支路，管道放空等。
也可进行不停输清除天燃气管线内残液，整个开孔过程不停输，用时短，安全可靠。

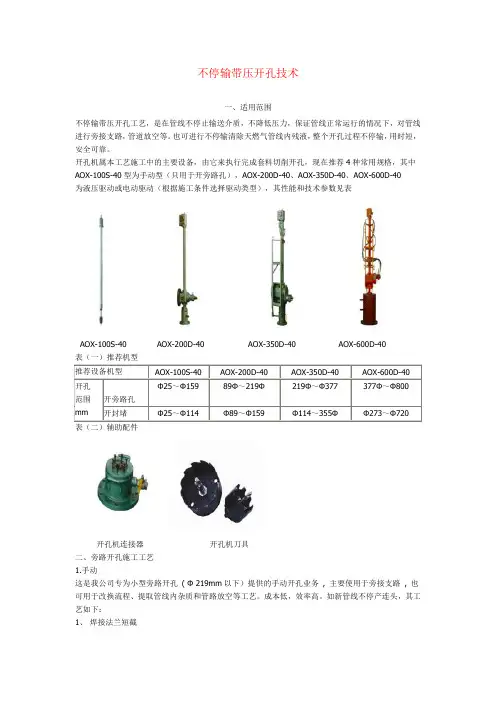

开孔机属本工艺施工中的主要设备，由它来执行完成套料切削开孔，现在推荐4种常用规格，其中AOX-100S-40型为手动型（只用于开旁路孔），AOX-200D-40、AOX-350D-40、AOX-600D-40为液压驱动或电动驱动（根据施工条件选择驱动类型），其性能和技术参数见表AOX-100S-40 AOX-200D-40 AOX-350D-40 AOX-600D-40表（一）推荐机型表（二）辅助配件开孔机连接器开孔机刀具二、旁路开孔施工工艺1.手动这是我公司专为小型旁路开孔( Φ 219mm以下）提供的手动开孔业务, 主要使用于旁接支路, 也可用于改换流程、提取管线内杂质和管路放空等工艺。
成本低，效率高。
如新管线不停产连头，其工艺如下：1、焊接法兰短截确定需开孔的位置,清除母管上的防腐层,将法兰短截, 垂直、径向平行，焊接在母管线上。
本操作由于不与管内介质直接接触，因此消除了安全隐患，只需管道内保持稳定的正压，电焊人员具备一定的带压焊接能力即可顺利完成，见（图一）。
2、安装开孔阀门将开孔阀门加密封垫与法兰联接紧固,把闸板全部打开,确认阀门内腔无障碍物,即进行下一步骤。
3、开孔连头将刀具、连箱与开孔机组装完好后，与开孔阀门联接紧固，进行试压，确保各连接处无渗漏，即可进行开孔作业，待管壁切透后，反方向转动扳手，将刀具和马鞍块提进连箱，关闭阀门，卸下开孔机，开孔作业结束。
此时即可将新增管线与阀门通过法兰连接紧固，打开阀门，便能投入生产运营。
本公司另提供一种不采用阀门的旁路连接方式，作业后，无需保留阀门。
在开孔前，将旁路管线连接到位。
随着开孔的进行，介质即可通流。
见（图二）。
2.自动本工艺主要应用于开孔直径在Φ 219mm以上的施工作业，由液压站或电机提供开孔的动力。
管道不停输带压开孔施工工法
