最简易声控电路(声控灯-声控开关-声控门铃)

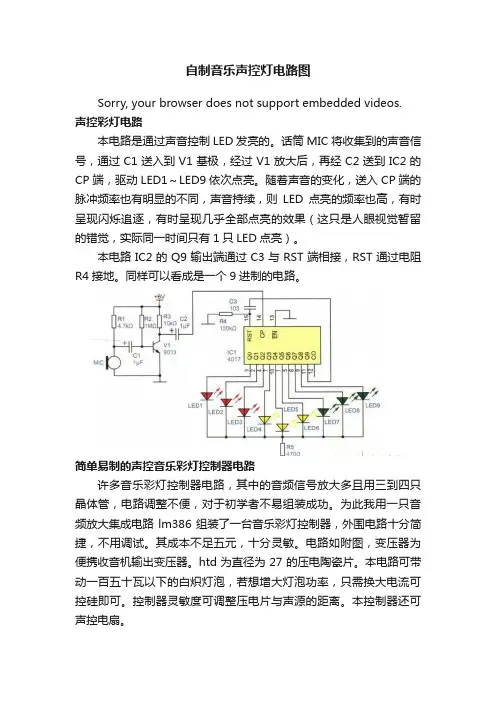

自制音乐声控灯电路图
自制音乐声控灯电路图Sorry, your browser does not support embedded videos. 声控彩灯电路本电路是通过声音控制LED发亮的。
话筒MIC将收集到的声音信号,通过C1送入到V1基极,经过V1放大后,再经C2送到IC2的CP端,驱动LED1~LED9依次点亮。
随着声音的变化,送入CP端的脉冲频率也有明显的不同,声音持续,则LED点亮的频率也高,有时呈现闪烁追逐,有时呈现几乎全部点亮的效果(这只是人眼视觉暂留的错觉,实际同一时间只有1只LED点亮)。
本电路IC2的Q9输出端通过C3与RST端相接,RST通过电阻R4接地。
同样可以看成是一个9进制的电路。
简单易制的声控音乐彩灯控制器电路许多音乐彩灯控制器电路,其中的音频信号放大多且用三到四只晶体管,电路调整不便,对于初学者不易组装成功。
为此我用一只音频放大集成电路lm386组装了一台音乐彩灯控制器,外围电路十分简捷,不用调试。
其成本不足五元,十分灵敏。
电路如附图,变压器为便携收音机输出变压器。
htd为直径为27的压电陶瓷片。
本电路可带动一百五十瓦以下的白炽灯泡,若想增大灯泡功率,只需换大电流可控硅即可。
控制器灵敏度可调整压电片与声源的距离。
本控制器还可声控电扇。
声控音乐彩灯电路图低成本声控音乐彩灯电路彩灯控制器的电路如下图,r1、r2、d和c组成电阻降压半波整波电路,输出约3v的直流电供scr的控制回路用。
压电陶瓷片htd担任声-电换能器,平时调w使bg集电极输出低电平,scr关断,彩灯不亮。
当htd接收到声波信号后,bg集电极电平升高,scr即开通,所以彩灯能随室内收录机播出的音乐节奏而闪烁发光。
简易音乐控制彩灯电路图接图中所示连接,音频电压经分压后通过变压器可触发双向可控硅,使灯根据音乐信号强弱交替发光。
使用时将电位器两端直接接到收录机喇叭两端即可。

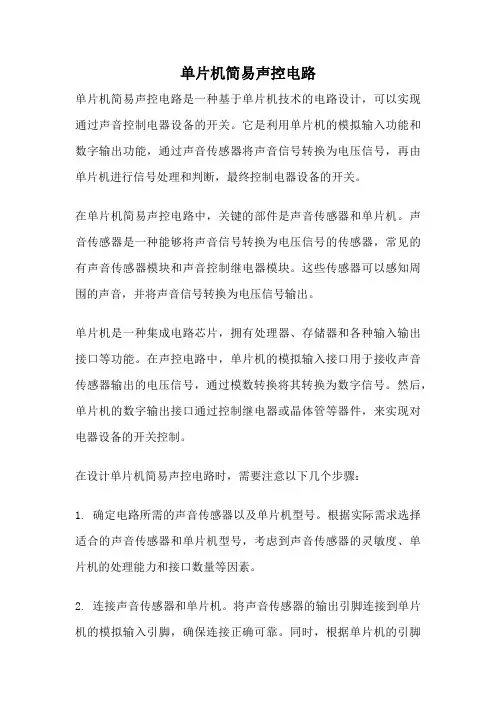

单片机简易声控电路
单片机简易声控电路单片机简易声控电路是一种基于单片机技术的电路设计,可以实现通过声音控制电器设备的开关。
它是利用单片机的模拟输入功能和数字输出功能,通过声音传感器将声音信号转换为电压信号,再由单片机进行信号处理和判断,最终控制电器设备的开关。
在单片机简易声控电路中,关键的部件是声音传感器和单片机。
声音传感器是一种能够将声音信号转换为电压信号的传感器,常见的有声音传感器模块和声音控制继电器模块。
这些传感器可以感知周围的声音,并将声音信号转换为电压信号输出。
单片机是一种集成电路芯片,拥有处理器、存储器和各种输入输出接口等功能。
在声控电路中,单片机的模拟输入接口用于接收声音传感器输出的电压信号,通过模数转换将其转换为数字信号。
然后,单片机的数字输出接口通过控制继电器或晶体管等器件,来实现对电器设备的开关控制。
在设计单片机简易声控电路时,需要注意以下几个步骤:1. 确定电路所需的声音传感器以及单片机型号。
根据实际需求选择适合的声音传感器和单片机型号,考虑到声音传感器的灵敏度、单片机的处理能力和接口数量等因素。
2. 连接声音传感器和单片机。
将声音传感器的输出引脚连接到单片机的模拟输入引脚,确保连接正确可靠。
同时,根据单片机的引脚定义,连接好其他必要的引脚,如电源和地线。
3. 编写单片机程序。
根据单片机的型号和开发环境,编写相应的程序。
程序主要包括初始化设置、声音信号采集、信号处理和控制输出等功能。
通过采集声音信号,并进行一定的处理和判断,最终控制输出口的高低电平,实现对电器设备的开关控制。
4. 进行测试和调试。
将设计好的电路进行测试和调试,确保声音传感器能够正常感知声音并输出电压信号,单片机能够正确处理信号并控制输出口。
同时,可以根据实际情况进行参数调整和功能优化,提高电路的稳定性和可靠性。
通过上述步骤,就可以设计出一个简易的声控电路。
这个电路可以应用于各种场合,例如家庭、办公室或公共场所等。
可以通过声音来控制灯光、音响、电视等电器设备的开关,提高生活和工作的便利性。
声控开关电路图及工作原理
声控开关电路图及工作原理声音传感器采用灵敏度较高的驻极体电容传声器BM,输出阻抗2kΩ,R1为BM内部场效应管外接负载电阻器,注意BM两个焊点中与金属屏蔽壳相连的焊点为负极接地端。
射随驱动电路采用基极无偏置电压电路,当VT2基极输入电压达到一定值时,射极电阻器R5上有电压输出,VD1为VT2基极反向电荷提供通路。
只有当:R5信号电压上升,引脚1处于高电平状态,环境光线较暗,RG光敏电阻值较大(不小于5kΩ)时,输入端引脚2处于高电平状态,才能满足与门电路输出端引脚3上升到高电平状态的条件,通过限流电阻器R6触发单向晶闸管VS导通,其负载小电珠EL点亮。
电源GB通过开关二极管VD2降去0.7v后接集成电路VCC引脚。
本声控灯实验电路,在5m处击掌能控制灯亮。
通过2输入端与门电路实验,了解与门电路的作用。
首先,输入端信号电平达到开门电平时,输出端电压开始跃升,输入端信号电平升到一定程度,输出电压(4.5V)几乎不再变化,可以视为波形顶部的起伏变化被削顶;而输入端信号低于关门电平时,与门“关闭”,输出端电压几乎为零(O.15V),因此输出端信号为脉冲波形,这就是与门的整形作用。
其次,声音信号能否通过与门控制单向晶闸管导通,需要看另一个输入端一控制端电平的高低,环境光线较暗时,控制端处于高电平状态,用声音可以控制灯亮,这就是与门的选通作用;当环境光线较强时,控制端处于低电平状态,声控不起作用,这就是与门的禁止作用。
最后,与门的逻辑功能发挥作用,完成白天声控不起作用,黑夜用声音信号控制灯亮的功能。
当电子元件的伏安特性符合欧姆定律U=R.I时,我们称之为线性元件,而不符合欧姆定律的,称为非线性元件。
一般常见的线性电子元件主要有电阻器、电容器和电感器。
这些元件,都存在固定的电阻或电抗,它们的静态电阻与动态电阻不变且等同。
常见非线性元件有:晶体二极管、三极管、场效应管、辉光放电管、电子管、晶闸管等。
这些元器件自身不存在固有电阻和电抗,却有固定的工作(击穿)电压。
声控开关电路图及工作原理
声控开关电路图及工作原理
以下为声控开关电路图及其工作原理:
电路图如下所示:
```
+12V DC Power Supply
|
[R1]
|
+-------+--------+
| |
[MIC] [Transistor]
| |
[C1] [R2] [LED]
| |
[R3] [R4] [RL]
| |
+--------+-------+
|
[R5]
|
GND
```
工作原理:
1. 声控开关电路的主要组成部分包括麦克风(MIC)、电容(C1)、电阻(R1、R2、R3、R4、R5)、晶体管(Transistor)、LED灯和负载(RL)。
2. 声控开关电路利用麦克风感应环境声音,并将声音信号转化为电信号。
3. 麦克风(MIC)将声音信号转化为电信号,并将其传递到电
容(C1)中。
4. 电容(C1)通过电阻(R2)和晶体管(Transistor)将声音
信号放大。
5. 放大后的信号通过晶体管(Transistor)控制LED灯的亮灭,从而实现开关的控制。
6. 当环境中的声音达到一定的强度时,电路中的晶体管(Transistor)将导通,使LED灯点亮。
7. 当环境中的声音强度下降到一定的程度时,电路中的晶体管(Transistor)将截断,使LED灯熄灭。
8. 电阻(R3、R4、R5)用于限制电流和稳定电路工作。
注意:以上为经典的声控开关电路工作原理,具体设计还需要根据实际需求和元器件参数进行调整。
声控开关电路图
声控开关电路图引言声控开关电路是一种使用声音信号作为触发器的电路,它可以根据环境中的声音信号来控制电器的开关状态。
在本文中,我们将介绍一个基于声控开关电路的典型电路图。
电路结构声控开关电路通常由以下几个主要部分组成:1.麦克风(Microphone):用于接收环境中的声音信号。
2.声音信号处理电路:负责对麦克风接收到的声音信号进行放大和滤波处理。
3.比较器(Comparator):用于将处理后的声音信号与预设的阈值进行比较,确定是否触发开关操作。
4.开关电路:根据比较器的输出状态,控制电器的开关。
下图展示了一个典型的声控开关电路的电路图的示意图:+-------------+ +------+ +----------+ +-------+| 麦克风 |----| 声音信号处理电路 |----| 比较器 |----| 开关 || | | | | | | |+-------------+ +------+ +----------+ +-------+```电路说明接下来,我们将对电路图中的各个部分进行具体说明。
麦克风(Microphone)麦克风是声控开关电路的输入设备,它可以将周围环境中的声音转换为电信号。
一般来说,麦克风的输出信号较弱,需要经过后续的处理才能使用。
在电路图中,麦克风的输出信号与声音信号处理电路相连接。
声音信号处理电路声音信号处理电路负责对麦克风输出的声音信号进行放大和滤波处理。
放大可以增加信号的幅度,使其更容易被后续的比较器检测。
滤波则可以去除噪声,提取出有效的声音信号。
常见的滤波器包括低通滤波器、带通滤波器等。
比较器(Comparator)比较器是声控开关电路的核心部分,它负责将处理后的声音信号与预设的阈值进行比较。
当声音信号的幅度超过阈值时,比较器会输出高电平信号,否则输出低电平信号。
比较器的输出信号将作为开关电路控制的输入信号。
开关电路开关电路根据比较器的输出信号,控制电器的开关状态。
最简易声控电路(声控灯,声控开关,声控门铃)
声控灯1这里有个电路,通过调节电位器得大小,可以调节时间。
可以参考哦声控灯2时间、亮度可调声控灯3一、电路工作原理下图就是声控电路得电原理图。
当您对着声控电路得小话筒拍手或喊叫时,电路中得继电器会开始工作,工作几秒钟继电器会自动停止、电路中得小话筒可以把声音信号转变为电信号,通过三极管VT1得放大去触发后面得控制电路、三极管VT2、VT3及其电阻器、电容器组成单稳态电路。
电阻器R4为三极管VT2提供了基极电流;而三极管VT3得基极电流则就是从三极管VT2得集电极电阻R5上得到得。
三极管VT2集电极与三极管VT3基极之间就是直接耦合得;而三极管VT3集电极与三极管VT2基极之间得耦合则就是由电容器C3来完成得。
单稳态电路得特点就是它只有一个稳定状态。
电路在没有信号输入时,选择合理得R4阻值,使三极管VT2稳定在饱与状态;此时它得集电极电压约为0.3V以下。
这样使三极管VT3稳定在截止状态。
这就就是单稳态电路得稳定状态。
当信号中得一个负脉冲通过C2到达三极管VT2得基极时,三极管VT2开始趋向截止,它得集电极电流减小,集电极电压升高;经过直接耦合,使三极管VT3得基极电压升高,三极管VT3开始导通,它得集电极电压下降;经电容C3得耦合又使三极管VT2得基极电压进一步下降(虽然这时负脉冲已经不再存在),形成一个正反馈,很快达到一个新得状态。
此时三极管VT2截止,三极管VT3饱与导通。
这就就是单稳态电路得暂稳态现象。
单稳态电路得暂稳态就是不能持久得、在暂稳态期间,电容器C3通过电阻器R4进行放电,随着放电得进行三极管VT2得基极电压逐渐升高,当它达到0、5V以上时,三极管VT2开始导通,正反馈现象再次发生,整个电路很快又回到VT2饱与导通,VT3截止得稳定状态。
电容器C3通过电阻器R4得放电过程决定了电路暂稳态得维持时间、根据计算,这个时间t—0。
7×R4×C3。
在本电路中电阻R4为270kΩ,电容C3为47μF,所以t=0。
声控开关电路图及工作原理
声控开关电路图及工作原理声控开关电路图及工作原理本文介绍一款灵敏声控电子开/关的电灯,它以击掌声作为检测信号,每击一次掌,电灯就点亮;再击一次掌,电灯就熄灭,如此循环。
一、声控开关电路及原理电路见附图。
本电路使用一片六非门集成电路CD4069(点击查看:C C4069,C D4069中文资料),其中门1、门2、门3和R1、R2、R3组成三级信号放大器。
每击一次掌,掌声被驻极体话筒MIC检拾,经RP调节灵敏度后,由后续三级放大器进行信号放大,再经C5、D5、D6、C6检波,获得直流控制电压,此电压经门4反相后,再控制后续双稳态电路翻转。
双稳态电路由门5、门6和周围元件组成,其翻转电平为负脉冲。
当无击掌触发信号时,门4输入端经R4接地为低电平,则门4输出高电平,双稳态电路不翻转。
当有击掌触发信号时,门4输入端为高电平,则门4输出低电平,此负脉冲下降沿使双稳电子开关翻转。
假设前一时刻门5输出低电平,VT截止,则此时门5输出高电平,VT饱和导通,继电器得电,其常开触点JK吸合,接通电灯回路,电灯H发光。
此时,C6所检波的控制电平经R4逐渐泄放,门4再次输出高电平。
当再击一下掌时,门4输入端再次检出高电平,则门4输出低电平,此负脉冲下降沿使双稳态电子开关再次翻转,门5输出低电平,VT截止,JK跳开,电灯H熄灭,如此循环,实现了用击掌声对电灯的开和关控制。
图声控开关电路图(点击看原图)二、元件选择门1~门6为CD4069,D1~D9为1N4001,C1=220μF,C2=C3=C4=C5=0.01μF,C6=0.02μF,C7=C8=0.1μF,RP=15kΩ,R1=R2=R3=1MΩ,R4=2MΩ,R5=R6=43kΩ,R7=R8=10kΩ,R9=1kΩ,VT为9013,继电器为JZC-21F,MIC为小型驻极体话筒。
简单楼道声控灯电路原理
简单楼道声控灯电路原理
嘿,朋友们!今天咱就来讲讲简单楼道声控灯电路原理,这可太有意思啦!
你想啊,每次你晚上走在楼道里,“啪”的一下,灯就亮了,是不是感觉特别神奇?就像有个小精灵在默默为你服务呢!好比你在黑暗中摸索,突然有了一束光为你照亮前路,那是多么让人安心的事儿啊!
其实声控灯电路原理说起来也不难理解。
首先呢,有个声音传感器,它就像是一个小耳朵,时刻在听着周围的动静。
比如说,你大声地咳嗽一声,这个小耳朵就听到了,并把声音信号转化成电信号。
然后呢,这电信号会传给一个控制电路,这个控制电路就像是一个聪明的大脑,它能判断这个信号是不是达到了开灯的标准。
如果达到了,它就会下达指令,“啪”,灯就亮啦!比如说,你轻轻走过去,声音很小,它可能就不理你,等你大声一点,它就立马响应啦!
“哎呀,这有啥神奇的呀!”有人可能会这么说。
但你想想看呀,这简单的原理却能给我们的生活带来多大的方便呀!大半夜回家,不用抹黑找开关,多好呀!而且,它还能省电呢,没人的时候它就不亮,多节能呀!
再说说里面的那些零件,那可都是有大用处的。
就像一支球队里的每个球员,都有自己的职责和位置,少了谁都不行呢!这声音传感器就是那个能最先察觉情况的前锋,控制电路就是那个指挥全局的教练,而灯泡呢,自然就是那个给大家带来光明的明星球员啦!
总之,简单楼道声控灯电路原理虽然看起来不复杂,但却有着大大的能量和用处。
它就像是我们生活中的一个小惊喜,默默地为我们服务着。
所以呀,我们可别小看了这些小小的发明和原理,它们真的能让我们的生活变得更美好呢!怎么样,是不是对这个声控灯电路原理更感兴趣啦?。
声控电路的制作步骤
声控电路的制作步骤宝子们,今天来和大家唠唠声控电路的制作呀。
咱得先准备材料呢。
像驻极体话筒呀,这可是能把声音信号转化成电信号的小能手。
还有三极管,电阻、电容这些小零件也不能少哦。
特别是电容,就像电路里的小仓库,能储存电荷呢。
有了材料就开始动手啦。
先把驻极体话筒的电路部分搭起来。
这个话筒有两个引脚,一个是接电源的,另一个就是输出声音信号变成的电信号啦。
把它和一个合适的电阻串联起来,这个电阻就像是一个小门卫,控制着电流的大小呢。
接着就是三极管出场啦。
三极管可神奇了,就像一个小阀门,能把小的电信号放大。
把从驻极体话筒过来的信号接到三极管的基极,然后在集电极和发射极之间接上合适的电阻。
这时候啊,经过三极管放大后的信号就更明显啦。
电容这个时候也要发挥作用喽。
在电路里合适的位置接上电容,它能把一些不稳定的信号过滤掉,就像筛子一样,只留下我们想要的干净的信号。
再来说说电源部分。
电源就像是整个电路的能量源泉,给所有的零件提供动力。
要注意电源的电压要和我们使用的零件相匹配哦,不然电路可能就会闹小脾气,不工作啦。
然后呢,我们可以把这个初步完成的声控电路接到一个小灯或者其他负载上。
当有声音的时候,话筒接收到声音信号,经过一系列的转化和放大,就可以让小灯亮起来啦。
就像声音有了魔法,能控制小灯的开关一样。
在制作的过程中呀,宝子们可能会遇到一些小问题。
比如说电路怎么都不工作,这时候不要慌哦。
可以用万用表来检查各个零件之间的连接是不是正确,电阻、电容的值有没有选对。
只要耐心一点,肯定能把这个声控电路搞定的。
声控电路的制作其实还挺有趣的呢,宝子们可以自己动手试试呀,感受一下声音控制电路的奇妙之处。
声控开关电路图及工作原理
声控开关电路图及工作原理声音传感器采用灵敏度较高的驻极体电容传声器BM,输出阻抗2kΩ,R1为BM内部场效应管外接负载电阻器,注意BM两个焊点中与金属屏蔽壳相连的焊点为负极接地端。
射随驱动电路采用基极无偏置电压电路,当VT2基极输入电压达到一定值时,射极电阻器R5上有电压输出,VD1为VT2基极反向电荷提供通路。
只有当:R5信号电压上升,引脚1处于高电平状态,环境光线较暗,RG光敏电阻值较大(不小于5kΩ)时,输入端引脚2处于高电平状态,才能满足与门电路输出端引脚3上升到高电平状态的条件,通过限流电阻器R6触发单向晶闸管VS导通,其负载小电珠EL点亮。
电源GB通过开关二极管VD2降去0.7v后接集成电路VCC引脚。
本声控灯实验电路,在5m处击掌能控制灯亮。
通过2输入端与门电路实验,了解与门电路的作用。
首先,输入端信号电平达到开门电平时,输出端电压开始跃升,输入端信号电平升到一定程度,输出电压(4.5V)几乎不再变化,可以视为波形顶部的起伏变化被削顶;而输入端信号低于关门电平时,与门“关闭”,输出端电压几乎为零(O.15V),因此输出端信号为脉冲波形,这就是与门的整形作用。
其次,声音信号能否通过与门控制单向晶闸管导通,需要看另一个输入端一控制端电平的高低,环境光线较暗时,控制端处于高电平状态,用声音可以控制灯亮,这就是与门的选通作用;当环境光线较强时,控制端处于低电平状态,声控不起作用,这就是与门的禁止作用。
最后,与门的逻辑功能发挥作用,完成白天声控不起作用,黑夜用声音信号控制灯亮的功能。
当电子元件的伏安特性符合欧姆定律U=R.I时,我们称之为线性元件,而不符合欧姆定律的,称为非线性元件。
一般常见的线性电子元件主要有电阻器、电容器和电感器。
这些元件,都存在固定的电阻或电抗,它们的静态电阻与动态电阻不变且等同。
常见非线性元件有:晶体二极管、三极管、场效应管、辉光放电管、电子管、晶闸管等。
这些元器件自身不存在固有电阻和电抗,却有固定的工作(击穿)电压。
单片机简易声控电路
单片机简易声控电路单片机简易声控电路是一种利用声音信号控制电路开关的装置。
它可以通过检测声音的强度和频率来实现对电路的控制操作。
在本文中,将介绍声控电路的原理、设计方法和应用场景。
一、声控电路的原理声控电路的原理基于声音信号的变化来控制电路的开关。
通常,声控电路由声音传感器、信号处理电路和执行器等组成。
声音传感器是声控电路的重要组成部分,它能够将声音信号转换为电信号。
常见的声音传感器有电容麦克风、电阻麦克风和压电传感器等。
当传感器接收到声音信号时,会产生相应的电信号输出。
信号处理电路对从声音传感器接收到的电信号进行处理,以滤除噪声和干扰信号,同时将有效的声音信号转换为控制信号。
控制信号可以是数字信号,也可以是模拟信号,具体根据电路的设计要求来确定。
执行器是声控电路中的输出部分,它可以是继电器、LED灯、电机等。
当信号处理电路产生控制信号后,通过执行器来实现对电路的控制。
二、声控电路的设计方法声控电路的设计方法主要包括声音信号的采集、信号处理和执行器控制三个步骤。
1. 声音信号的采集:选择合适的声音传感器,并将其与单片机相连。
可以使用模拟输入引脚或数字输入引脚来接收传感器输出的电信号。
2. 信号处理:利用单片机内部的ADC模块或外部的模数转换芯片,将模拟信号转换为数字信号。
然后,根据设计要求对信号进行滤波和放大处理,以提高信号的稳定性和可靠性。
3. 执行器控制:通过单片机的输出引脚将控制信号传递给执行器,实现对电路的控制。
可以使用继电器来控制高功率设备,使用LED 灯来显示控制状态,或使用电机来实现机械运动等。
三、声控电路的应用场景声控电路具有简单、方便、实用的特点,在各个领域有广泛的应用。
1. 家居自动化:声控电路可以应用于智能家居系统中,实现对灯光、电器等设备的声控控制。
只需轻声一喊,就能够打开或关闭灯光,调节电视音量等。
2. 机器人控制:声控电路可以与机器人系统结合,实现对机器人的语音控制。
声控门铃电路设计实训方案
声控门铃电路设计实训方案
声控门铃是一种基于声音信号触发的门铃系统,可以通过声音识别来判断是否有人按门铃按钮。
下面是一个简单的声控门铃电路设计方案:
所需器件:
1. 声音传感器(如声音传感器模块)
2. 微处理器(如Arduino)
3. 门铃音频模块(如音频放大器和扬声器)
4. 门铃按钮
步骤:
1. 将声音传感器连接到微处理器的输入引脚。
确保声音传感器与微处理器之间有正确的电压级别匹配。
2. 将门铃按钮连接到微处理器的输入引脚。
按下按钮时,可以通过读取引脚状态来触发门铃的音频输出。
3. 在微处理器上编写代码来读取声音传感器的输入。
当检测到声音时,微处理器应触发门铃的音频输出。
4. 连接门铃音频模块,将其输出与扬声器连接。
当声音触发门铃时,门铃音频模块将播放预设的音频。
请注意:
1. 在设计电路的过程中,请确保保持电路安全,并按照相关的电气规范进行操作。
2. 在编写代码时,请考虑到保护用户隐私,不要存储、传输或记录任何敏感信息。
3. 在使用声音传感器时,了解其工作原理和特性,确保能够正确识别目标声音信号。
希望以上方案对你有所帮助!。
自制“叮咚”门铃电路图
自制“叮咚”门铃电路图
自制“叮咚”门铃电路图
大家在市场上看到过一种能发出“叮、咚”声的门铃吧,其实啊,它是利用一块时基电路集成块和外围元件组成的。
它的音质优美逼真,装调简单容易、成本较低,一节6V迭层电池可用三个月以上,耗电量较低。
图中的IC便是时基电路集成块555,它构成无稳态多谐振荡器。
按下按钮AN(装在门上),振荡器振荡,振荡频率约700Hz,扬声器发出“叮”的声音。
与此同时,电源通过二极管D1给C1充电。
放开按钮时,C1便通过电阻R1放电,维持振荡。
但由于AN的断开,电阻R2被串入电路,使振荡频率有所改变,大约为500Hz左右,扬声器发出“咚”的声音。
直到C1上电压放到不能维持555振荡为止。
“咚”声的余音的长短可通过改变C1的数值来改变。
声控开关电路图及工作原理
声控开关电路图及工作原理
声控开关电路图如下:
```
+5V R1
| |
Mic ----|---- C1 ---------|----- multivibrator --- output
| |
|---- R2 -------|
| |
GND GND
```
工作原理:
1. 声源通过麦克风(Mic)输入电路,将声音信号转换为电信号。
2. 电容C1和电阻R1构成一个简单的RC电路,起到对声音
信号进行滤波的作用。
3. 电容C1滤波后的信号经过电阻R2输入到多谐振荡器(multivibrator)中。
4. 多谐振荡器产生一个固定频率的方波信号。
5. 多谐振荡器的输出通过一个增幅器放大后,可以用来驱动其他电路或设备。
整个电路的原理是:当有声音输入到麦克风时,声音会通过滤波电路和多谐振荡器,最终输出一个方波信号。
根据声音信号的强弱不同,方波信号的频率可以有所变化。
通过对方波信号进行进一步的处理,可以实现声音控制开关等功能。
简单实用的用CD4011构成声光控开关灯电路(含线路板图)
简单实用的用CD4011构成声光控开关灯电路(含线路板图)简单实用的用CD4011构成声光控开关灯电路原理图:印刷线路板图:这款简单声光控制电子开关具有声音信号和光信号控制功能,当有光照射时,开关电路处于关闭状态,而当光信号比较弱时,开关电路受声音信号的控制,使用这种开关,人们不必在黑暗中摸索开关,也不必担心点长明灯费电和损坏灯泡,夜间只要有脚步声,灯便自动点亮,延时一分钟左右后自动熄灭。
特别适用于自动控制路灯照明及走廊和楼道等片的短时照明。
一、电路组成及工作原理声、光控制电子开关电路如下图所示。
1、电路组成电路主要由以下几部分组成。
(1)、声音信号输入电路。
由话筒MIC、电阻R1.、R2、R3、电容C1和三极管T1组成。
声音信号经话筒MIC转换为电信号后经C1耦合至T1放大,最后由T1的集电极输出并送入集成电路IC1的2脚。
(2)、光信号输入电路。
由电阻R4和光敏电阻Rg组成。
光的强弱经光敏电阻Rg转换为高、低电平后送入集成电路IC1的1脚。
(3)、桥式整流电路。
由二极管D2、D3、D4、D5组成。
其功能是将220V的交流市电转换为脉动直流电压。
(4)、降压滤波电路。
由电阻R5、R6和电容C2组成。
其功能是对桥式整流电路输出的脉动直流电压进行降压滤波,获得10V左右的直流电压,作为控制电路的直流电源。
(5)、延时电路。
由二极管D1、电阻R8和电容C3组成。
延时时间由R8和C3决定,按图中所示参数值可延时约60~70S。
二极管D1起隔离作用。
(6)、控制电路。
由集成电路IC1、电阻R7和双向可控硅T2组成,其作用是控制开关的通断。
这里双向可控硅T2起开关作用。
集成电路IC1是整个电子开关的核心元件,型号为.TC4011BP。
它是四-二输入与非门集成电路。
其中1、2脚和3脚分别为与非门1的输入和输出端;5、6和4脚分别为与非门2的输入和输出端;8、9和10脚分别为与非门3的输入和输出端;12、13和11脚分别为与非门4的输入和输出;7和14脚分别是接地和电源脚。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
声控灯1
这里有个电路,通过调节电位器的大小,可以调节时间。
可以参考哦
声控灯2
时间、亮度可调
声控灯3
一、电路工作原理
下图是声控电路的电原理图。
当你对着声控电路的小话筒拍手或喊叫时,电路中的继电器会开始工作,工作几秒钟继电器会自动停止。
电路中的小话筒可以把声音信号转变为电信号,通过三极管VT1的放大去触发后面的控制电路。
三极管VT2、VT3及其电阻器、电容器组成单稳态电路。
电阻器R4为三极管VT2提供了基极电流;而三极管VT3的基极电流则是从三极管VT2的集电极电阻R5上得到的。
三极管VT2集电极与三极管VT3基极之间是直接耦合的;而三极管VT3集电极与三极管VT2基极之间的耦合则是由电容器C3来完成的。
单稳态电路的特点是它只有一个稳定状态。
电路在没有信号输入时,选择合理的R4阻值,使三极管VT2稳定在饱和状态;此时它的集电极电压约为0.3V以下。
这样使三极管VT3稳定在截止状态。
这就是单稳态电路的稳定状态。
当信号中的一个负脉冲通过C2到达三极管VT2的基极时,三极管VT2开始趋向截止,它的集电极电流减小,集电极电压升高;经过直接耦合,使三极管VT3的基极电压升高,三极管VT3开始导通,它的集电极电压下降;经电容C3的耦合又使三极管VT2的基极电压进一步下降(虽然这时负脉冲已经不再存在),形成一个正反馈,很快达到一个新的状态。
此时三极管VT2截止,三极管VT3饱和导通。
这就是单稳态电路的暂稳态现象。
单稳态电路的暂稳态是不能持久的。
在暂稳态期间,电容器C3通过电阻器R4进行放电,随着放电的进行三极管VT2的基极电压逐渐升高,当它达到0.5V以上时,三极管VT2开始导通,正反馈现象再次发生,整个电路很快又回到VT2饱和导通,VT3截止的稳定状态。
电容器C3通过电阻器R4的放电过程决定了电路暂稳态的维持时间。
根据计算,这个时间t—0.7×R4×C3。
在本电路中电阻R4为270kΩ,电容C3为47μF,所以t=0.7×270×103×47×10-6~9秒。
根据这个公式可以改变电阻器R4或电容器C3的参数,来延长或缩短电路的延迟时间。
电路复原后,电容器C3通过继电器和三极管VT2的发射结进行充电。
充电完成后电路才可以接收下一次的触发。
如果声控电路直接控制两只白色发光二极管,也可以不用继电器。
此时电源电压应为4.5V,
它的电路如下图所示。
如果使用6V电压,要改变电阻器R6的阻值。
下图,R1,R2,VT1构成放大电路,后面的构成单稳电路和开关。
下图声控电路,同样是放大然后是单稳电路,只是这里用的是定时IC,
双稳态声控电路,拍一下亮,再拍一下灭,如此循环。
本电路主要由音频放大电路和双稳态触发电路组成。
Q1和Q2组成二级音频放大电路,由MIC接受的音频信号经C1耦合至Q1的基极,放大后由集电极直接馈至Q2的基极,在Q2的集电极得到一负方波,用来触发双稳态电路。
R1、C1将电路频响限制在3kHz左右为高灵敏度范围。
电源接通时,双稳态电路的状态为Q4截止,Q3饱和,LED1不亮。
当MIC接到控制信号,经过两级放大后输出一负方波,经过微分处理后负尖脉冲通过D1加至Q3的基极,使电路迅速翻转,LED1被点亮。
当MIC再次接到控制信号,电路又发生翻转,LED1熄灭。
如果将LED回路与其它电路连接也可以实现对其它电路的声控。
本电路采用直流5V电压供电,LED熄灭时整机电流为3.4 mA,LED点亮时整机电流为8.8mA。
吹熄蜡烛IC:
1.上电LED_Y仿蜡烛灯闪,LED_B长亮
2.对MIC头吹气可熄灭LED,再吹一次LED亮,如此循环
3.调节MIC头的偏制电阻R2可改变MIC头的灵敏度,电阻越大,MIC头灵敏度越低,静态电流越小。
电阻参考范围30K-100K。
以下是拍手电路,拍一下手灯亮,再拍一下灯灭。
(此电路笔者已验证)
声控门铃:
利用以下电路作为门铃时,不需在门前安装按钮开关,来客只需叩一下大门,门铃便会发声。
电路如图所示。
电路最大的特点就是利用扬声器做振动输入,又做门铃声输出。
晶体管V2、电位器KP和电容C2组成控制电路,V1、V3、R2、C1组成互补式振荡器。
当开关S 合上接通电源后,电源经C2、V2的BE结和扬声器BL对C2充电,较大的瞬间充电电流使V2饱和导通,箝制住V3的集电极电位;C2充电结束后,电源经KP给V2提供基极电流以维持V2的临界饱和状态,使振荡器不工作。
当外界声波振动扬声器纸盆时,扬声器两端产生感应电压,该电压加在V2的发射极,使V2退出临界饱和区而进入放大区,V2的集---射极间压降增大,从而使振荡器振荡,BL发出音频叫声。
解除叫声可断开S再合上。
VI 选用3DG6,3DG6,B>=80;V3选用3AX31,B>=60;V2选用3DG6,B>=100。
BL选用8姆扬声器,并安装在门板内侧中上部,来客叩一下门即可发音报信。
