岩土工程勘察--岩土工程勘察()PPT课件
二、岩土工程勘察的任务和特点
基本任务：按照建筑物或构筑物不同勘察阶 段的 要求，为工程的设计、施工以及岩土体 治理加固、 开挖支护和降水等工程提供地质 资料和必要的技 术参数，对有关的岩土工程 问题作出论证、评价。
具体任务：
（1）阐述建筑场地的工程地质条件，指出场地内不 良地质现象的发育情况及其对工程建设的影响，对 场 地稳定性作出评价。
（2）查明工程范围内岩土体的分布、性状和地下水 活动条件，提供设计、施工和整治所需的地质资料 和 岩土技术参数。
（3）分析、研究有关的岩土工程问题，并作出评价 结论。 （4）对场地内建筑总平面布置、各类岩土工程设计、 岩土体加固处理、不良地质现象整治等具体方案作 出论证和建议。
（5）预测工程施工和运行过程中对地质环境和周围 建筑物的影响，并提出保护措施的建议。
对地下工程而言，岩土体既是建筑材料，又是工程结 构和建筑环境。它的岩土工程问题更为复杂和多样，诸如围 岩稳定、施工开挖、涌水、瓦斯爆炸等，尤其是在复杂地质 条件下的大埋深、大跨度、高边墙的地下工程，上述问题更 具特殊性。
工程岩土体是地质体的一部分，其工程性质的形成和演 化以及对建筑的适应性，与它的物质组成、结构和赋存环境 息息相关。因此，岩土工程师在着手解决任何一项岩土工程 问题时、首先要查明岩土体的地质特征和场地工程地质条件， 尤其是地质条件比较复杂的重大岩体工 程，场地工程地质条 件的研究更显得重要，甚至会成为影响工程效益、投资抑或 成败的关键 。可见，岩土工程师必须具备地质和工程地质的 基本理论知识，要有较好的地质素养。可以认为，工程地质 学是岩土工程的重要基础和支柱。
工程地质学的发展历史 本课程内容与学习方法
一、岩土工程的含义和研究对象
岩土工程是欧美国家于20世纪60年代在土木工程 实践中建立起来的一种新的技术体制。它的英文为 Geotechnical Engineering, 直译之可谓“地质技术工 程”。
岩土工程勘察精1工程勘察基本技术ppt课件
安全等级 一级 二级 三级
破坏后果 很严重 严重 不严重
工程类型 重要工程 一般工程 次要工程
精选编辑ppt
2
对于不同类型的工程来说，应根据工程的规模和重要性 具体划分。目前房屋建筑与构筑 物的安全等级，已在国家标 准《建筑地基基础设计规范》GBJ7-89中明确规定。此外， 各产业部门和地方根据本部门(地方)建筑物的特殊要求和经验， 在颁布的 有关技术规范中也划分了适用于本部门(地方)的工 程安全等级，一般均划分为三级。
三、岩土工程勘察
1、可行性研究勘察（选址勘察） 搜集、分析已有资料，进行现场踏勘，工程地质测绘，少量勘探工作，
对场址稳定性和适宜性作出岩土工程评价，进行技术经济论证和方案比较。 2、初步勘察
建筑地段稳定性的岩土工程评价，为确定建筑物总平面布置、主要建 筑物地基基础方案、对不良地质现象的防治工程方案 进行论证。
期间继续进行。
精选编辑ppt
20
随着科学技术的飞速发展，在岩土工程 勘察领域中不断引进高新技术。例 如，工程地质 综合分析、工程地质测绘制图和不良地质现象监 测中遥感(RS)、地理信息系统 (GIS)和全球卫星 定位系统(GPS)即“3S”技术的引进；勘探工作中 地质雷达和地球物理层析 成像技术(CT)的应用等。

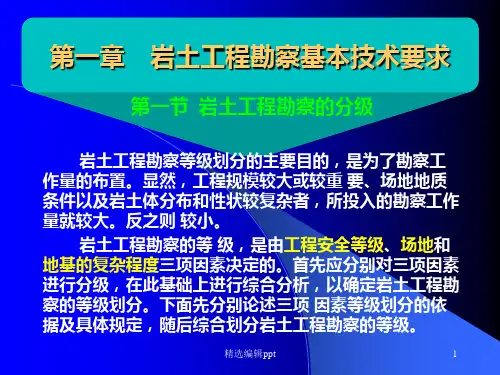

第一章 岩土工程勘察基本技术要求
第一节 岩土工程勘察的分级
岩土工程勘察等级划分的主要目的，是为了勘察工 作量的布置。显然，工程规模较大或较重 要、场地地质 条件以及岩土体分布和性状较复杂者，所投入的勘察工作 量就较大。反之则 较小。
岩土工程勘察的等 级，是由工程安全等级、场地和 地基的复杂程度三项因素决定的。首先应分别对三项因素 进行分级，在此基础上进行综合分析，以确定岩土工程勘 察的等级划分。下面先分别论述三项 因素等级划分的依 据及具体规定，随后综合划分岩土工程勘察的等级。
第二章岩土工程勘察PPT课件
第5页/共42页
§ 2.2 工程地质测绘
•
工程地质测绘是在野外进行地质填图，其内容包
括工程地质条件的全部要素。工程地质测绘的比例尺一般
分为以下三种：
• （1）小比例尺测绘：比例尺1:5000～1:50000，一 般在可行性研究勘察、城市规划或区域性的工业布局时使 用，是为了解区域性工程地质条件。
• （2）中比例尺测绘：比例尺1:2000～1:5000，一般 在初步勘察阶段使用。
报告组成
•(1) 勘察的目的、要求和任务； •(2) 拟建工程概况； •(3) 勘察方法和勘察工作布置； •(4) 场地地形、地貌、地层、地质构造、地下水、不良 地质现象的描述与评价； •(5) 场地稳定性与适宜性的评价； •(6) 岩土参数的分析与选用； •(7) 岩土体的利用、整治、改造方案及其分析和论证； •(8) 工程施工和运营期间可能发生的岩土工程问题的预 测 及 监 控 措 施 的 建 议 。第36页/共42页
25岩土原位试验dpt锥状探头表23轻型10kg50cm落距贯入深度30cm中型28kg重型635kg碎石砾石地层特重型120kg25岩土原位试验25岩土原位试验spt钻进方法25岩土原位试验25岩土原位试验饱和软粘土层不排水剪强度均匀土层不排水抗剪强度灵敏度地基承载力mmaxfd25岩土原位试验钻孔内进行横向载荷试验用以测定较深处土层的变形模量和承载力v0phpu25岩土原位试验注水注水加压注水加压动画膨胀25岩土原位试验26地下水的作用和影响1
第11页/共42页
§2.3 勘探与取样
钻进方法
回转式钻机
第12页/共42页
§2.3 勘探与取样
钻探成果
• 钻探成果包括钻探野外编录、野外钻孔地质柱状图、所取岩土试样等。
§ 2.2 工程地质测绘
•
工程地质测绘是在野外进行地质填图，其内容包
括工程地质条件的全部要素。工程地质测绘的比例尺一般
分为以下三种：
• （1）小比例尺测绘：比例尺1:5000～1:50000，一 般在可行性研究勘察、城市规划或区域性的工业布局时使 用，是为了解区域性工程地质条件。
• （2）中比例尺测绘：比例尺1:2000～1:5000，一般 在初步勘察阶段使用。
报告组成
•(1) 勘察的目的、要求和任务； •(2) 拟建工程概况； •(3) 勘察方法和勘察工作布置； •(4) 场地地形、地貌、地层、地质构造、地下水、不良 地质现象的描述与评价； •(5) 场地稳定性与适宜性的评价； •(6) 岩土参数的分析与选用； •(7) 岩土体的利用、整治、改造方案及其分析和论证； •(8) 工程施工和运营期间可能发生的岩土工程问题的预 测 及 监 控 措 施 的 建 议 。第36页/共42页
25岩土原位试验dpt锥状探头表23轻型10kg50cm落距贯入深度30cm中型28kg重型635kg碎石砾石地层特重型120kg25岩土原位试验25岩土原位试验spt钻进方法25岩土原位试验25岩土原位试验饱和软粘土层不排水剪强度均匀土层不排水抗剪强度灵敏度地基承载力mmaxfd25岩土原位试验钻孔内进行横向载荷试验用以测定较深处土层的变形模量和承载力v0phpu25岩土原位试验注水注水加压注水加压动画膨胀25岩土原位试验26地下水的作用和影响1
第11页/共42页
§2.3 勘探与取样
钻进方法
回转式钻机
第12页/共42页
§2.3 勘探与取样
钻探成果
• 钻探成果包括钻探野外编录、野外钻孔地质柱状图、所取岩土试样等。
岩土工程勘察绪论ppt课件
岩土工程勘察
1
绪论
主要内容
一、岩土工程 二、岩土工程勘察 三、岩土工程及勘察的形成与发展 四、学习内容和学习要求 五、本学期课程安排
2
一、岩土工程
岩土工程的概念
岩土工程（Geotechnical Engineering ）是以土力 学、岩石力学、工程地质学和基础工程学的理论为 基础，由地质、力学、土木工程、材料科学等多学 科相结合形成的边缘学科，同时又是一门地质与工 程紧密结合的学科。
处理、不良地质现象整治等具体方案做出论证和意见。 (5) 预测工程施工和运营过程中可能出现的问题，提出防治措施
和整治建议。
6
二、岩土工程勘察
工程地质条件
指与工程建设有关的各种地质条件的综合。这些地质条件包括拟 建场地的岩土类型及工程性质、地质构造及岩土体结构、地貌、 水文地质、工程动力地质作用和天然建筑材料等方面。
10
7
三、岩土工程勘察的发展
形成阶段 （新中国成立初期）
发展阶段 （1980年后）
规范改革阶段 （1990年至今）
• 勘察与设计施工脱节 • 勘察工作受范围限制 • 行业分割 地方保护
• 引进岩土工程体制 • 与工程各阶段紧密结合 • 方案论证、合理建议 • 尚未真正改革
• 95年颁布规范 • 区分勘察等级 • 全面提高 • 2002年修订规范 • 2009年修订规范
8
四、学习内容和学习要求
岩土工程勘察
勘察技术方法
基本方法 工程地质测绘 勘探与取样
原位测试 现场检验与检测
成果整理
勘查技术应用
不良地质作用、 地质灾害和特殊
性岩土的勘察
各类建筑岩 土工程勘察
9
五、本学期课程安排
1
绪论
主要内容
一、岩土工程 二、岩土工程勘察 三、岩土工程及勘察的形成与发展 四、学习内容和学习要求 五、本学期课程安排
2
一、岩土工程
岩土工程的概念
岩土工程（Geotechnical Engineering ）是以土力 学、岩石力学、工程地质学和基础工程学的理论为 基础，由地质、力学、土木工程、材料科学等多学 科相结合形成的边缘学科，同时又是一门地质与工 程紧密结合的学科。
处理、不良地质现象整治等具体方案做出论证和意见。 (5) 预测工程施工和运营过程中可能出现的问题，提出防治措施
和整治建议。
6
二、岩土工程勘察
工程地质条件
指与工程建设有关的各种地质条件的综合。这些地质条件包括拟 建场地的岩土类型及工程性质、地质构造及岩土体结构、地貌、 水文地质、工程动力地质作用和天然建筑材料等方面。
10
7
三、岩土工程勘察的发展
形成阶段 （新中国成立初期）
发展阶段 （1980年后）
规范改革阶段 （1990年至今）
• 勘察与设计施工脱节 • 勘察工作受范围限制 • 行业分割 地方保护
• 引进岩土工程体制 • 与工程各阶段紧密结合 • 方案论证、合理建议 • 尚未真正改革
• 95年颁布规范 • 区分勘察等级 • 全面提高 • 2002年修订规范 • 2009年修订规范
8
四、学习内容和学习要求
岩土工程勘察
勘察技术方法
基本方法 工程地质测绘 勘探与取样
原位测试 现场检验与检测
成果整理
勘查技术应用
不良地质作用、 地质灾害和特殊
性岩土的勘察
各类建筑岩 土工程勘察
9
五、本学期课程安排
第一章岩土工程勘察PPT课件
2.查明场地的地层类别工程地质性质；
第5页/共84页
3.查明场地的水文地质条件：河流水位及其变化、地表径流条件、地下水的埋藏类型、 蓄存方式、补给来源、排泄途径、水力特征、化学成分及污染程度等；
4.提供满足设计、施工所需的土的物理性质和力学性质指标等； 5.在地震设防区划分场地土类型和场地类别，并进行场地和地基的地震效应评价； 6.推荐承载力和变形计算参数，提出地基基础设计和施工的建议，尤其是不良地质现
第11页/共84页
• 为了提供各设计阶段所需的工程地质资料，岩土工程勘察工作也相应分为选址勘察 （可行性研究勘察） 、初步勘察和详细勘察三个阶段。对于地质条件复杂或有特 殊施工要求的重大建筑物地基，尚应进行施工勘察。
• 对地质条件简单，建筑物占地面积不大的场地、或有建筑经验的地区，可适当简化 勘察阶段。
• 根据（《岩土工程勘察规范》GB50021--- 2001第 4.1.4 ）规定： 初步勘察应对场地 内拟建建筑地段的稳定性做出评价，并进行下列主要工作：
• 1 搜集拟建工程的有关文件、工程地质和岩土工程资料以及工程场地范围的地形图； • 2 初步查明地质构造、地层结构、岩土工程特性、地下水埋藏条件； • 3 查明场地不良地质作用的成因、分布、规模、发展趋势，并对场地的稳定性做出评价； • 4 对抗震设防烈度等于或大于6 度的场地，应对场地和地基的地震效应做出初步评价； • 5 季节性冻土地区，应调查场地土的标准冻结深度； • 6 初步判定水和土对建筑材料的腐蚀性； • 7 高层建筑初步勘察时，应对可能采取的地基基础类型、基坑开挖与支护、工程降水方
案进行初步分析评价
第17页/共84页
• 初步勘察时勘探线的布置应垂直于地貌单元边界线、地质构造线和地层界线，对甲 级建筑物应按建筑物体型选定纵横两个方向布置勘探线，勘探点应该布置在这些线 上，并在变化最大的地段予以加密。在地形平坦，土层简单的地区，可按方格网布 置勘探点。初步勘察阶段的勘探线、勘探点间距可参考表1－4的要求。
第5页/共84页
3.查明场地的水文地质条件：河流水位及其变化、地表径流条件、地下水的埋藏类型、 蓄存方式、补给来源、排泄途径、水力特征、化学成分及污染程度等；
4.提供满足设计、施工所需的土的物理性质和力学性质指标等； 5.在地震设防区划分场地土类型和场地类别，并进行场地和地基的地震效应评价； 6.推荐承载力和变形计算参数，提出地基基础设计和施工的建议，尤其是不良地质现
第11页/共84页
• 为了提供各设计阶段所需的工程地质资料，岩土工程勘察工作也相应分为选址勘察 （可行性研究勘察） 、初步勘察和详细勘察三个阶段。对于地质条件复杂或有特 殊施工要求的重大建筑物地基，尚应进行施工勘察。
• 对地质条件简单，建筑物占地面积不大的场地、或有建筑经验的地区，可适当简化 勘察阶段。
• 根据（《岩土工程勘察规范》GB50021--- 2001第 4.1.4 ）规定： 初步勘察应对场地 内拟建建筑地段的稳定性做出评价，并进行下列主要工作：
• 1 搜集拟建工程的有关文件、工程地质和岩土工程资料以及工程场地范围的地形图； • 2 初步查明地质构造、地层结构、岩土工程特性、地下水埋藏条件； • 3 查明场地不良地质作用的成因、分布、规模、发展趋势，并对场地的稳定性做出评价； • 4 对抗震设防烈度等于或大于6 度的场地，应对场地和地基的地震效应做出初步评价； • 5 季节性冻土地区，应调查场地土的标准冻结深度； • 6 初步判定水和土对建筑材料的腐蚀性； • 7 高层建筑初步勘察时，应对可能采取的地基基础类型、基坑开挖与支护、工程降水方
案进行初步分析评价
第17页/共84页
• 初步勘察时勘探线的布置应垂直于地貌单元边界线、地质构造线和地层界线，对甲 级建筑物应按建筑物体型选定纵横两个方向布置勘探线，勘探点应该布置在这些线 上，并在变化最大的地段予以加密。在地形平坦，土层简单的地区，可按方格网布 置勘探点。初步勘察阶段的勘探线、勘探点间距可参考表1－4的要求。
岩土工程勘察PPT课件
1） 钻进深度、岩土分层深度的量测误差范围应为 ±0.05。
2) 非连续取芯钻进的回次进尺，对螺旋钻探应在1m以 内，对岩芯钻探应在2m以内。
3) 对鉴别地层天然湿度的钻孔，在地下水位以上应进行 干钻。当必须加入或使用循环液时，应采用双层岩芯管钻进。
4) 岩芯钻探的岩芯采取率，对完整和较完整的岩体不应 低于80%,对较破碎和破碎岩石不应低于65%.
2)条件复杂时，比例尺可适当放大; 3) 地质界线和地质观测点的测绘精度，在图上的误差 不应超过3mm。
3. 工程地质测绘主要内容
地貌条件 地层岩性
工程地质测 绘主要内容
地质构造与地应力 水文地质条件 不良地质现象
人类工程活动
已有建筑物
15
8.3.2 工程地质测绘方法
1. 像片成图法
像片成图法是利用地面摄影或航空 （卫星）拍摄的像片，先在室内根据判 释标志，并结合所掌握的区域地质资料， 确定出地层岩性、地质构造、地貌、水 系及不良地质现象等，描绘在单张像片 上。然后在像片上选择需要调查的若干 点和路线，据此去实地进行调查、校对 修正、补充。最后，将结果转绘成工程 地质图。
6
8.2.1.4 岩土工程勘察等级
综合考虑工程重要性、场地复杂程度和地基复杂程度三 项因素，将岩土工程勘察等级划分为甲、乙、丙三个级别。
①甲级岩土工程勘察。在工程重要性、场地复杂程度和 地基复杂程度等级中，有一项或多项为一级。
②乙级岩土工程勘察。除勘察等级为甲级和丙级以外的 勘察项目。
③丙级岩土工程勘察。工程重要性、场地复杂程度和地 基复杂程度等级均为三级。
2. 初步勘察阶段
这一阶段的勘察应符合初步设计或扩大初步设计的要求。 其主要任务是对拟建建筑地段的稳定性作出评价。
2) 非连续取芯钻进的回次进尺，对螺旋钻探应在1m以 内，对岩芯钻探应在2m以内。
3) 对鉴别地层天然湿度的钻孔，在地下水位以上应进行 干钻。当必须加入或使用循环液时，应采用双层岩芯管钻进。
4) 岩芯钻探的岩芯采取率，对完整和较完整的岩体不应 低于80%,对较破碎和破碎岩石不应低于65%.
2)条件复杂时，比例尺可适当放大; 3) 地质界线和地质观测点的测绘精度，在图上的误差 不应超过3mm。
3. 工程地质测绘主要内容
地貌条件 地层岩性
工程地质测 绘主要内容
地质构造与地应力 水文地质条件 不良地质现象
人类工程活动
已有建筑物
15
8.3.2 工程地质测绘方法
1. 像片成图法
像片成图法是利用地面摄影或航空 （卫星）拍摄的像片，先在室内根据判 释标志，并结合所掌握的区域地质资料， 确定出地层岩性、地质构造、地貌、水 系及不良地质现象等，描绘在单张像片 上。然后在像片上选择需要调查的若干 点和路线，据此去实地进行调查、校对 修正、补充。最后，将结果转绘成工程 地质图。
6
8.2.1.4 岩土工程勘察等级
综合考虑工程重要性、场地复杂程度和地基复杂程度三 项因素，将岩土工程勘察等级划分为甲、乙、丙三个级别。
①甲级岩土工程勘察。在工程重要性、场地复杂程度和 地基复杂程度等级中，有一项或多项为一级。
②乙级岩土工程勘察。除勘察等级为甲级和丙级以外的 勘察项目。
③丙级岩土工程勘察。工程重要性、场地复杂程度和地 基复杂程度等级均为三级。
2. 初步勘察阶段
这一阶段的勘察应符合初步设计或扩大初步设计的要求。 其主要任务是对拟建建筑地段的稳定性作出评价。
岩土工程勘察课件5勘探工作的布置
经验法
详细描述
经验法适用于地质条件较为复杂、勘探目 的要求较高的勘探项目，可以针对性地解
决特定问题。
总结词
经验法是根据以往经验和地质资料 ，选择具有代表性的地段布置勘探
点的方法。
A
B
C
D
详细描述
在使用经验法时，需要综合考虑多种因素 ，制定科学合理的勘探方案，以达到最佳 的勘探效果。
总结词
经验法具有针对性强、效率高的优点，但 需要丰富的经验和准确的地质资料支持， 同时也存在一定的局限性。
提供设计参数
根据勘探结果，提供工程设计所需 的岩土参数，如承载力、压缩性、 剪切强度等。
了解工程要求
了解工程规模和特点
了解工程的规模、特点、结构形式和施工方法，以便更好地布置 勘探工作。
了解环境保护要求
了解工程所在地的环境保护要求，确保勘探工作对环境的影响最小 化。
了解工程预算和工期要求
根据工程预算和工期要求，合理安排勘探工作的进度和费用。
数据分析
对整理后的数据进行分析，揭示地质规律和 工程问题。
成果编制
根据分析结果，编制相应的成果报告，如勘 察报告、地质报告等。
报告审查与提交
对成果报告进行审查，确保准确性和可靠性 ，然后提交给相关单位或部门。
05 勘探工作的质量 控制
确保勘探设备合格
设备采购
选择具有相关资质和信誉 良好的供应商，确保设备 质量可靠。
建立质量管理体系
制度建设
制定完善的质量管理制度和操作规程，明确各 岗位的职责和要求。
过程控制
对勘探工作的各个环节进行严格的质量控制， 确保各步骤符合规范要求。
质量检查
定期对勘探成果进行质量检查和验收，及时发现和纠正问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 常用方法有路线穿越法、界线追索法和网格布点法三种。
关于资质、等级
§4.1 岩土工程勘察规范
最新规范：GB 50021－ 2001
2002－1－10发布，2002－03－1实施。
中华人民共和国建设部 国家质量监督检验检疫总局
联合发布
相比94规范主要修订： （1）范围；（2）适用性； （2）定义；（3）方法。
§4.1 岩土工程勘察规范
适用范围：适用于除水利工程、铁路、公路和桥隧 工程以外的工程建设岩土工程勘察
南水北调工程
西电东送工程
云水电、黔火电、粤核电
核电2020规划 中国 火电占76%，水电为22.4%，核电仅1.6%
全球 16% 美国、德国、日本 30% 法国由于缺煤少油，比重高达85%
国务院通过的核电中长期发展规划(2005-2020年)中明确，到2020年我国核电 运行装机容量将达到4000万千瓦，在建核电容量达到1800万千瓦 = 16座大亚湾核电站= 32个百万千瓦级核电机组，核电比重4%（目前1.6%）
中国行业之最 -上海临港新城与洋山深水港
一个调整了的概念
不良地质作用和地质灾害
不良地质现象
不良地质作用：adverse geologic actions 由地球内力或 外力产生的对工程可能造成危害的地质作用。
地质灾害：geological disaster 由不良地质作用引发的， 危及人身、财产、工程或环境安全的事件。
3、编制勘察大纲
▪ 是勘察工作的设计书 ▪ 是工程乙方实施勘察工作的依据 ▪ 是工程甲方验收勘察成果的标准
❖编制依据：岩土工程勘察任务书 ❖任务书的来源：建设单位会同设计单位 ❖任务书应说明：
• 工程意图; • 设计阶段要求以及提供的勘察资料内容; • 所必须的各种图表资料（场地地形图、建筑物平面布置图、
5)资料整理和报告编写的内容和要求 6)勘察工作中可能遇到的问题、难点和措施（质量保证措施、安全
保障措施）； 7)附件内容，包括勘察技术要求表、勘探试验点平面布置图及勘察
工作进度计划表。
第四章 岩土工程勘察的内容与基本要求
§ 4.2 岩土工程勘察的基本程序
4、工程地质测绘与调查
➢ 当地质条件复杂或有特殊要求时，在可研或初勘阶段进行，在详勘 阶段可对某些专门地质问题作补充测绘调查。
类型：岩溶、滑坡、危岩和崩塌、泥石流、采空区、 地面沉降、场地和地基的地震效应、活动断裂等。 （见10.5节 全国主要地质灾害）
第四章 岩土工程勘察的内容与基本要求
§4.1 岩土工程勘察的任务
1) 查明建筑区的地形、地貌以及水文、气象等自然条件； 2) 研究建筑区的地震、崩塌、滑坡、岩溶等物理地质现象，判
单位面积的荷载）、基础埋深； 4) 地下管线和构筑物的分布情况； 5) 测量的资料：水准点、控制点。
2、现场踏勘
1) 场地地形情况（平整程度、水沟等的分布）、进退场条件； 2) 相邻建筑物的分布； 3) 施工用水、用电来源。(三通一平）
第四章 岩土工程勘察的内容与基本要求
§ 4.2 岩土工程勘察的基本程序
武汉白沙洲长江大桥（世界第五斜拉桥，618m） 苏通长江公路大桥（世界第一斜拉桥，主跨1088m）
江苏泰州大桥（2×1080m三塔悬索桥）
京沪高铁投资额：2200亿元
工程期限：2008年—2013年
“桥上铁路”
昆山特大桥——世界最长铁路桥
长164.8公里
南京大胜关长江大桥 - 14公里 南京秦淮河特大桥- 12公里 镇江京杭运河特大桥 - 11公里
中国的公路网建设
中国的铁路网建设 四横四纵
中国行业之最- 西南水电建设
中国行业之最 - 长江上的165座桥梁
江阴长江公路大桥（世界第六悬索桥，主跨1385m） 南京第二长江公路大桥（世界第三斜拉桥，主跨628m）
润扬长江公路大桥（世界第三悬索桥，1490m，） 南京第三长江大桥（世界第四斜拉桥，主跨648m）
建筑结构类型、工程荷载等）.
第四章 岩土工程勘察的内容与基本要求
§ 4.2 岩土工程勘察的基本程序 3、编制勘察大纲
勘察大纲的基本内容
1)工程名称、建筑物类型、建设单位和建设地点; 2)勘察阶段及勘察的目的和任务; 3)场地自然条件及已有研究程度的简要说明; 4)勘察工作的方法和工作量布置
➢ 应详细说明：钻孔的数量、类型、位置和深度，取样的位置和数量、 原位测试的方法及数量、室内试验的内容和试验数以及是否取原状样、 对现场施工的要求（如取样位置的误差、孔底土的清除）、有无专项 研究要求。
的措施和方案.
第四章 岩土工程勘察的内容与基本要求
§ 4.2 岩土工程勘察的基本程序
收集资料→现场踏勘→编制勘察大纲→工程地质测绘（基岩区） →勘探工作→现场试验与长期观测→内业整理
1构和基础形式及其使用要求； 2) 建筑区地形图（大于1/1000）、建筑物的位置、相邻建筑物的地质资料； 3) 建筑物的具体情况：层数、高度、有无地下室、柱网的大小、荷重（总荷、
北京南站 ——亚洲最大火车站 投资额：63亿元
中国行业之最 - 曹妃甸吹沙造地工程
曹妃甸吹沙造地工程是我国规模最大的填海造地工程。填海总面积达310 平方公里（相当于20个澳门的面积）。到目前,曹妃甸已经填海造地超过 15平方公里面积,工业区初显雏形。
工程总投资： 2300亿元
工程期限： 2005年 —— 2020年
断其对建筑场地的危害程度； 3) 查明地基岩土体的岩性、构造、形成年代、成因、类型及其
埋藏分布情况； 4) 测定岩土体的物理力学性质，并研究在施工和运营期间可能
发生的变化； 5) 查明场地地下水的类型、水质及其埋藏、分布与变化情况； 6) 按照设计和施工要求，对场地和地基的工程地质条件进行综
合评价； 7) 对不满足建筑物安全稳定性要求的不利地质条件，拟定采取
第四章 岩土工程勘察的内容与基本要求
本部分主要 涉及规范 纲
岩土工程勘察规范GB50021-2001 建筑地基基础设计规范 GB5007-2002
2个题外话
关于地质和岩土的关系
岩土工程勘察 geotechnical investigation 工程地质测绘 engineering geological mapping
关于资质、等级
§4.1 岩土工程勘察规范
最新规范：GB 50021－ 2001
2002－1－10发布，2002－03－1实施。
中华人民共和国建设部 国家质量监督检验检疫总局
联合发布
相比94规范主要修订： （1）范围；（2）适用性； （2）定义；（3）方法。
§4.1 岩土工程勘察规范
适用范围：适用于除水利工程、铁路、公路和桥隧 工程以外的工程建设岩土工程勘察
南水北调工程
西电东送工程
云水电、黔火电、粤核电
核电2020规划 中国 火电占76%，水电为22.4%，核电仅1.6%
全球 16% 美国、德国、日本 30% 法国由于缺煤少油，比重高达85%
国务院通过的核电中长期发展规划(2005-2020年)中明确，到2020年我国核电 运行装机容量将达到4000万千瓦，在建核电容量达到1800万千瓦 = 16座大亚湾核电站= 32个百万千瓦级核电机组，核电比重4%（目前1.6%）
中国行业之最 -上海临港新城与洋山深水港
一个调整了的概念
不良地质作用和地质灾害
不良地质现象
不良地质作用：adverse geologic actions 由地球内力或 外力产生的对工程可能造成危害的地质作用。
地质灾害：geological disaster 由不良地质作用引发的， 危及人身、财产、工程或环境安全的事件。
3、编制勘察大纲
▪ 是勘察工作的设计书 ▪ 是工程乙方实施勘察工作的依据 ▪ 是工程甲方验收勘察成果的标准
❖编制依据：岩土工程勘察任务书 ❖任务书的来源：建设单位会同设计单位 ❖任务书应说明：
• 工程意图; • 设计阶段要求以及提供的勘察资料内容; • 所必须的各种图表资料（场地地形图、建筑物平面布置图、
5)资料整理和报告编写的内容和要求 6)勘察工作中可能遇到的问题、难点和措施（质量保证措施、安全
保障措施）； 7)附件内容，包括勘察技术要求表、勘探试验点平面布置图及勘察
工作进度计划表。
第四章 岩土工程勘察的内容与基本要求
§ 4.2 岩土工程勘察的基本程序
4、工程地质测绘与调查
➢ 当地质条件复杂或有特殊要求时，在可研或初勘阶段进行，在详勘 阶段可对某些专门地质问题作补充测绘调查。
类型：岩溶、滑坡、危岩和崩塌、泥石流、采空区、 地面沉降、场地和地基的地震效应、活动断裂等。 （见10.5节 全国主要地质灾害）
第四章 岩土工程勘察的内容与基本要求
§4.1 岩土工程勘察的任务
1) 查明建筑区的地形、地貌以及水文、气象等自然条件； 2) 研究建筑区的地震、崩塌、滑坡、岩溶等物理地质现象，判
单位面积的荷载）、基础埋深； 4) 地下管线和构筑物的分布情况； 5) 测量的资料：水准点、控制点。
2、现场踏勘
1) 场地地形情况（平整程度、水沟等的分布）、进退场条件； 2) 相邻建筑物的分布； 3) 施工用水、用电来源。(三通一平）
第四章 岩土工程勘察的内容与基本要求
§ 4.2 岩土工程勘察的基本程序
武汉白沙洲长江大桥（世界第五斜拉桥，618m） 苏通长江公路大桥（世界第一斜拉桥，主跨1088m）
江苏泰州大桥（2×1080m三塔悬索桥）
京沪高铁投资额：2200亿元
工程期限：2008年—2013年
“桥上铁路”
昆山特大桥——世界最长铁路桥
长164.8公里
南京大胜关长江大桥 - 14公里 南京秦淮河特大桥- 12公里 镇江京杭运河特大桥 - 11公里
中国的公路网建设
中国的铁路网建设 四横四纵
中国行业之最- 西南水电建设
中国行业之最 - 长江上的165座桥梁
江阴长江公路大桥（世界第六悬索桥，主跨1385m） 南京第二长江公路大桥（世界第三斜拉桥，主跨628m）
润扬长江公路大桥（世界第三悬索桥，1490m，） 南京第三长江大桥（世界第四斜拉桥，主跨648m）
建筑结构类型、工程荷载等）.
第四章 岩土工程勘察的内容与基本要求
§ 4.2 岩土工程勘察的基本程序 3、编制勘察大纲
勘察大纲的基本内容
1)工程名称、建筑物类型、建设单位和建设地点; 2)勘察阶段及勘察的目的和任务; 3)场地自然条件及已有研究程度的简要说明; 4)勘察工作的方法和工作量布置
➢ 应详细说明：钻孔的数量、类型、位置和深度，取样的位置和数量、 原位测试的方法及数量、室内试验的内容和试验数以及是否取原状样、 对现场施工的要求（如取样位置的误差、孔底土的清除）、有无专项 研究要求。
的措施和方案.
第四章 岩土工程勘察的内容与基本要求
§ 4.2 岩土工程勘察的基本程序
收集资料→现场踏勘→编制勘察大纲→工程地质测绘（基岩区） →勘探工作→现场试验与长期观测→内业整理
1构和基础形式及其使用要求； 2) 建筑区地形图（大于1/1000）、建筑物的位置、相邻建筑物的地质资料； 3) 建筑物的具体情况：层数、高度、有无地下室、柱网的大小、荷重（总荷、
北京南站 ——亚洲最大火车站 投资额：63亿元
中国行业之最 - 曹妃甸吹沙造地工程
曹妃甸吹沙造地工程是我国规模最大的填海造地工程。填海总面积达310 平方公里（相当于20个澳门的面积）。到目前,曹妃甸已经填海造地超过 15平方公里面积,工业区初显雏形。
工程总投资： 2300亿元
工程期限： 2005年 —— 2020年
断其对建筑场地的危害程度； 3) 查明地基岩土体的岩性、构造、形成年代、成因、类型及其
埋藏分布情况； 4) 测定岩土体的物理力学性质，并研究在施工和运营期间可能
发生的变化； 5) 查明场地地下水的类型、水质及其埋藏、分布与变化情况； 6) 按照设计和施工要求，对场地和地基的工程地质条件进行综
合评价； 7) 对不满足建筑物安全稳定性要求的不利地质条件，拟定采取
第四章 岩土工程勘察的内容与基本要求
本部分主要 涉及规范 纲
岩土工程勘察规范GB50021-2001 建筑地基基础设计规范 GB5007-2002
2个题外话
关于地质和岩土的关系
岩土工程勘察 geotechnical investigation 工程地质测绘 engineering geological mapping
