继电器控制电梯的原理.
电梯电气原理图

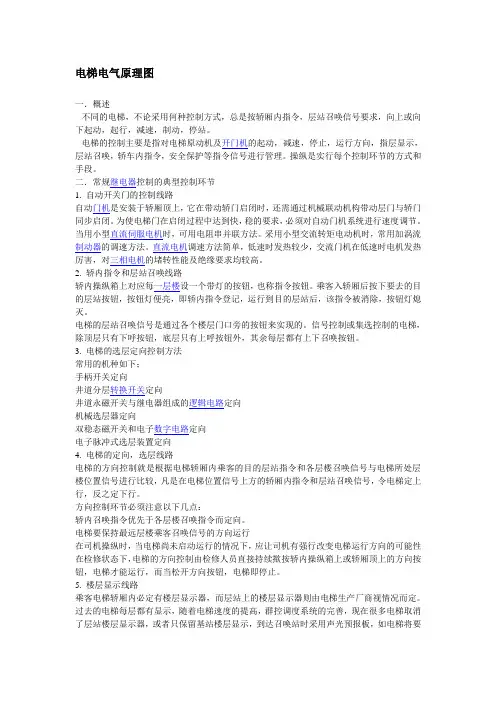

电梯电气原理图一.概述不同的电梯,不论采用何种控制方式,总是按轿厢内指令,层站召唤信号要求,向上或向下起动,起行,减速,制动,停站。
电梯的控制主要是指对电梯原动机及开门机的起动,减速,停止,运行方向,指层显示,层站召唤,轿车内指令,安全保护等指令信号进行管理。
操纵是实行每个控制环节的方式和手段。
二.常规继电器控制的典型控制环节1. 自动开关门的控制线路自动门机是安装于轿厢顶上,它在带动轿门启闭时,还需通过机械联动机构带动层门与轿门同步启闭。
为使电梯门在启闭过程中达到快,稳的要求,必须对自动门机系统进行速度调节。
当用小型直流伺服电机时,可用电阻串并联方法。
采用小型交流转矩电动机时,常用加涡流制动器的调速方法。
直流电机调速方法简单,低速时发热较少,交流门机在低速时电机发热厉害,对三相电机的堵转性能及绝缘要求均较高。
2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮,也称指令按钮。
乘客入轿厢后按下要去的目的层站按钮,按钮灯便亮,即轿内指令登记,运行到目的层站后,该指令被消除,按钮灯熄灭。
电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。
信号控制或集选控制的电梯,除顶层只有下呼按钮,底层只有上呼按钮外,其余每层都有上下召唤按钮。
3. 电梯的选层定向控制方法常用的机种如下;手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4. 电梯的定向,选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较,凡是在电梯位置信号上方的轿厢内指令和层站召唤信号,令电梯定上行,反之定下行。
方向控制环节必须注意以下几点:轿内召唤指令优先于各层楼召唤指令而定向。
电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时,当电梯尚未启动运行的情况下,应让司机有强行改变电梯运行方向的可能性在检修状态下,电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮,电梯才能运行,而当松开方向按钮,电梯即停止。
电梯的门锁继电器原理
电梯的门锁继电器原理电梯门锁继电器是电梯控制系统中的关键部件,起到控制电梯门开关的作用,保证电梯乘坐的安全性。
下面将详细解答电梯门锁继电器的工作原理和功能。
电梯门锁继电器的主要组成部分包括门锁继电器电磁线圈、门锁继电器触点、门锁继电器弹簧等。
门锁继电器通过电梯控制系统的信号控制门的开闭过程,具体原理如下:首先,当电梯停靠在某楼层时,电梯控制系统会向门锁继电器发送门开启的信号。
这个信号经过控制系统中的门锁继电器电磁线圈时,会产生一个磁场。
这个磁场使得线圈内的铁芯磁化,吸引门锁继电器触点闭合,从而断开门锁。
这时,电梯门就可以顺利打开。
其次,当乘客进出电梯后,电梯门开始关闭。
控制系统会向门锁继电器发送门关闭的信号。
这个信号使得门锁继电器电磁线圈失去激励,磁场消失。
门锁继电器触点因为失去吸引力而打开,门锁重新连接,将电梯门牢固地锁住。
这样就可以保证电梯在运行过程中的稳定性和安全性。
和普通继电器相比,电梯门锁继电器有一些特殊的设计和功能。
首先,门锁继电器具有较高的电流和电压承载能力,以保证在正常工作条件下门锁的可靠性。
其次,门锁继电器在选材上要求使用高温抗老化材料,以适应恶劣的工作环境。
此外,门锁继电器触点采用银合金触点,具有较长的使用寿命和较好的导电性能。
在实际应用中,电梯门锁继电器还具有一些功能特点。
例如,门锁继电器内部设置了一种叫做“斩波继电器”的装置,能够切断电源,防止电梯门在关门过程中受到外力冲击而突然打开。
此外,门锁继电器还可以根据需要设置时间延迟功能,使得电梯门的开启和关闭过程更加平稳和自然。
总结起来,电梯门锁继电器是电梯控制系统中的关键部件,通过电磁线圈和触点的开闭控制电梯门的开合。
它具有高电流和电压承载能力,耐高温抗老化,触点使用寿命长等特点。
门锁继电器的应用能够保证电梯乘坐的安全和可靠性,是电梯控制系统的重要组成部分。
继电器控制电梯原理图
继电器控制电梯原理图第一节信号控制电梯功能简述前言因为目前电梯已大多采用多微机网络控制系统,串行通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感大大提高,传统的继电器控制系统已退出了历史的舞台。
所以许多电梯同行对继电器控制系统已非常陌生。
其实电梯的控制逻辑还是从继电器控制系统逐渐进化而来的。
特别是想了解PLC应用及编程的朋友,因为PLC梯形图结构与继电器回路图极为相似,而且我们接触的电梯控制系统中,多少还有一些继电器回路,所以人为一个电梯维修技术人员,我们有必要对继电器控制系统有一些了解。
现在我们以XH(信号控制)电梯为例,来熟悉一下继电器控制电梯的原理。
信号控制电梯功能简述本系统为有司机操作系统。
在轿内操纵箱装有对应层站数的指令按钮。
各层厅门外装有一只召唤盒。
底层只有一只向上方向的召唤按钮。
顶层也装有一只向下方向的召唤按钮。
中间层站各装有两只,分别为向上和向下召唤按钮。
当厅外有人需要搭乘电梯,就根据目的地要求按下向上或向下召唤按钮,召唤信号就被登记。
同时轿内操纵箱上就有显示某层有召唤请求,并且蜂鸣器鸣叫。
司机按照召唤请求需要,按下相应的层站指令按钮。
层站指令被登记并显示。
电梯控制系统根据当前轿厢的位置与指令的要求,自动判断出运行方向,并在操纵箱的方向按钮上显示。
司机根据方向显示,按向上或向下的方向按钮,电梯开始关门,待门全部关好,电梯向上运行,通过压降起动、加速后进入稳速快车运行。
电梯运行过程中,装在厅门外的楼层显示器不断刷新当前轿厢的位置。
当电梯到达目的层时,自动由快车转为慢车,并通过回馈制动使电梯速度逐级下降。
电梯到达平层位置停止运行,制动器抱闸。
随即电梯开门,完成了一个电梯运行的过程。
电梯检修状态的运行:电梯操纵箱、轿顶、机房都装有一只检修开关和上行、下行按钮,当处于检修位时,电梯切断自动定向、快车启动等回路,使电梯只能运行于慢车状态。
检修人员只要按下向上或向下按钮,电梯即慢速上行或下行。
继电器控制电梯的原理
继电器控制电梯的原理
继电器控制电梯的原理是通过继电器的开关功能来控制电梯的上升和下降。
电梯系统中,继电器被用于控制电梯的各个部件,包括电机、开关、显示面板等。
继电器是一种电气开关装置,可以在控制信号输入后进行切换。
它由电磁铁和机械开关组成,通过控制电磁铁的通断来控制机械开关的状态。
在电梯系统中,控制信号由控制面板或者外部按钮输入,经过控制逻辑后送到继电器。
当收到上升信号时,继电器的电磁铁被激活,连接机械开关,使电梯电机开始运行并且电梯开始上升。
当收到停止信号时,继电器的电磁铁断开,切断电梯电机的电源,使电梯停止运行。
类似地,当收到下降信号时,继电器的电磁铁被激活,连接机械开关,使电梯电机开始运行并且电梯开始下降。
当收到停止信号时,继电器的电磁铁断开,切断电梯电机的电源,使电梯停止运行。
继电器控制电梯主要基于电信号的输入和输出,通过控制继电器的开关状态来实现对电梯运行的控制。
继电器作为一个中间控制装置,可靠性高且可以进行独立的控制操作,因此被广泛应用于各种电梯系统中。
电梯部件工作原理及电气图解)
• 电梯轿厢操纵箱上有哪些开关?
答:有急停开关.检修开关.有\无司机开关.直驶 开关.风扇开关,照明开关.
指示灯:有楼层显示,方向指灯.(内指令)选层 指示灯.外呼登记指示灯
按钮有内指令,开门,关门.慢上,慢下,警铃,直 驶按钮
应急按钮.
导轨装置(P27) 导轨 导靴和导轨架
60~80 500
• 导轨架:作用是支撑导轨
铁线圈同时通电, 铁芯迅速被磁化 相互吸合,带动 制动臂使其克服 弹簧力使闸瓦张 开,电梯运 行.停梯时,电 磁铁线圈失电, 磁力迅速消失, 在制动弹簧力的 作用下,使闸瓦 抱紧制动轮,使 电梯停止运行。
• 电磁制动器 电磁铁、 制动臂 制动闸瓦 (制动轮) 制动弹簧
工作原理:
电动机通电、电磁铁线圈同时
锁合时,啮合深度不小于7MM.只有 大于或等于7MM.开关才允许接 通.
3. 所有的门锁开关串联,只有关好 所有的门,门联锁继电器才会有 电.
厅门的联动机构
• 厅门是从动门(被动门)由轿门 通过门刀来带动
• 门刀安装在轿门上 • 门锁安装在厅门上
• 门轮与轿厢地坎距离5~10MM • 门刀与厅门地坎距离5~10 • 门刀与门轮挂住5~10
• 2、超越上、下极限工作位置的保护装置
SC上 XC下 KC快 MC慢 KMJ开门 GMJ关门 MSJ门联锁
YJ
相序
RJ
终端保护
上极限开关 终端上限位开关
• 终端上强迫减速开关
缓冲距离
弹簧200~350 油压150~400 缓冲器
• 一楼感受应器 • 下强迫减速开关
• 平层位置 • 下限位开关30~50 • 下极限开关150~200
关
串联
继电器控制电梯原理图及原理说明

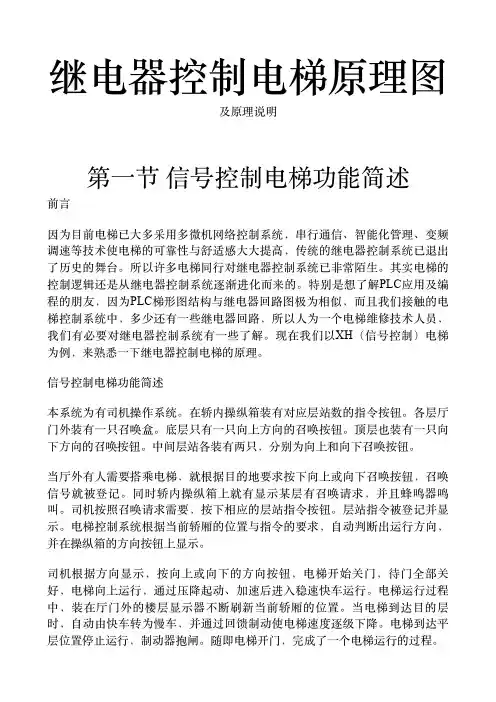

继电器控制电梯原理图及原理说明第⼀节信号控制电梯功能简述前⾔因为⽬前电梯已⼤多采⽤多微机⽹络控制系统,串⾏通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感⼤⼤提⾼,传统的继电器控制系统已退出了历史的舞台。
所以许多电梯同⾏对继电器控制系统已⾮常陌⽣。
其实电梯的控制逻辑还是从继电器控制系统逐渐进化⽽来的。
特别是想了解PLC应⽤及编程的朋友,因为PLC梯形图结构与继电器回路图极为相似,⽽且我们接触的电梯控制系统中,多少还有⼀些继电器回路,所以⼈为⼀个电梯维修技术⼈员,我们有必要对继电器控制系统有⼀些了解。
现在我们以XH(信号控制)电梯为例,来熟悉⼀下继电器控制电梯的原理。
信号控制电梯功能简述本系统为有司机操作系统。
在轿内操纵箱装有对应层站数的指令按钮。
各层厅门外装有⼀只召唤盒。
底层只有⼀只向上⽅向的召唤按钮。
顶层也装有⼀只向下⽅向的召唤按钮。
中间层站各装有两只,分别为向上和向下召唤按钮。
当厅外有⼈需要搭乘电梯,就根据⽬的地要求按下向上或向下召唤按钮,召唤信号就被登记。
同时轿内操纵箱上就有显⽰某层有召唤请求,并且蜂鸣器鸣叫。
司机按照召唤请求需要,按下相应的层站指令按钮。
层站指令被登记并显⽰。
电梯控制系统根据当前轿厢的位置与指令的要求,⾃动判断出运⾏⽅向,并在操纵箱的⽅向按钮上显⽰。
司机根据⽅向显⽰,按向上或向下的⽅向按钮,电梯开始关门,待门全部关好,电梯向上运⾏,通过压降起动、加速后进⼊稳速快车运⾏。
电梯运⾏过程中,装在厅门外的楼层显⽰器不断刷新当前轿厢的位置。
当电梯到达⽬的层时,⾃动由快车转为慢车,并通过回馈制动使电梯速度逐级下降。
电梯到达平层位置停⽌运⾏,制动器抱闸。
随即电梯开门,完成了⼀个电梯运⾏的过程。
电梯检修状态的运⾏:电梯操纵箱、轿顶、机房都装有⼀只检修开关和上⾏、下⾏按钮,当处于检修位时,电梯切断⾃动定向、快车启动等回路,使电梯只能运⾏于慢车状态。
检修⼈员只要按下向上或向下按钮,电梯即慢速上⾏或下⾏。
图文解说电梯电气原理知识
图文解说电梯电气原理知识电梯门锁、检修、抱闸线圈、运行继电器回路1、原理图2、原理说明门锁JMS:在每道厅门和轿门上都设有门电气联锁触点,只有当全部门关闭好后,所有门电气联锁联点闭合,门锁继电器JMS吸合,电梯才能运行。
检修JM:在轿内和轿内都装有检修开关,检修开关拨至检修位时,检修继电器JM吸合,电梯处于检修状态。
抱闸线圈:DZZ在下列四种状态下,抱闸线圈得电,制动器打开:(1)快车上行,即S↑、K↑。
(2)快车下行,即X↑,K↑。
(3)慢车上行,即S↑,M↑。
(4)慢车下行,即X↑、M↑。
电梯开始运行时,因为1A、2A仍未吸合,它们的常闭触点把RZ1短路,所以DZZ得以110V直流电压,电梯启动后经过一段时间延时,1A吸合,使电阻RZ1串联到DZZ线圈中,DZZ两端电压下降至70V左右,称为维持电压。
电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程,防止DZZ电压的瞬变而引起误动作。
电阻RZ2构成DZZ的放电回路。
为了防止电梯从快车K转换到慢车M时,DZZ有一个断电的瞬间,所以放入JK延时继电器,从而保证了制动器不会发生两次动作。
运行继电器JYT:当电梯上行接触器S或下行接触器X吸合时,运行继电器JYT吸合,表示电梯在运行之中。
加速与减速延时继电器1、原理图2、原理说明:当司机按下方向按钮启动关门时,通过JYT、1JQ,使J1SA吸合,则时通过R1SA给电容C1SA充电,当电梯开始运行时,JYT↓,J1SA并未立即释放,C1SA通过R1SA对J1SA放电,使J1SA仍吸合一段时间,所以J1SA是延时释放继电器。
当J1SA释放时,一级加速接触器1A吸合,电梯经过降压启动到一级加速后进入稳速快车状态(参看运行回路)。
电梯在快车运行状态时,J2SA、J3SA、J4SA都处于吸合状态,一旦转入慢车,M↑→J2SA延时释放→2A↑→J3SA延时释放→3A↑→J4SA延时释放→4A↑,形成1级、2级、3级减速。
(完整word版)电梯结构原理及控制系统(DOC)
第一章绪论随着城市建设的不断发展,高层建筑不断增多,电梯在国民经济和生活中有着广泛的应用。
电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。
实际上电梯是根据外部呼叫信号以及自身控制规律等运行的,而呼叫是随机的,电梯实际上是一个人机交互式的控制系统,单纯用顺序控制或逻辑控制是不能满足控制要求的,因此,电梯控制系统采用随机逻辑方式控制。
目前电梯的控制普遍采用了两种方式,一是采用微机作为信号控制单元,完成电梯信号的采集、运行状态和功能的设定,实现电梯的自动调度和集选运行功能,拖动控制则由变频器来完成;第二种控制方式用可编程控制器(PLC)取代微机实现信号集选控制。
从控制方式和性能上来说,这两种方法并没有太大的区别。
国内厂家大多选择第二种方式,其原因在于生产规模较小,自己设计和制造微机控制装置成本较高;而PLC可靠性高,程序设计方便灵活,抗干扰能力强、运行稳定可靠等特点,所以现在的电梯控制系统广泛采用可编程控制器来实现。
电梯是将机械原理应用、电气技术、微处理器技术、系统工程学、人体工程学及空气动力学等多学科和技术集于一体的机电设备,它是建筑物中的永久性垂直交通工具。
为满足和提高人们的生活质量,电梯的智能化、自动化技术迅速发展.特别是随着计算机网络技术、微电子和电力电子技术的飞速发展,现代电梯的技术含量日益提高。
在改善电梯性能的同时,对电梯的设计、管理和维护人员提出了更高的要求。
第二章电梯的结构2。
1 电梯的基本结构电梯是机与电紧密结合的复杂产品,是垂直交通运输工具中使用最普遍的一种电梯,其基本组成包括机械部份和电气部份,结构包括四大空间(机房部分、井道和底坑部分、围壁部分和层站部分)和八大系统(曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统)组成。
电梯基本结构如图2—1所示:1-减速箱;2-曳引轮;3-曳引机底座;4—导向轮;5-限速器;6—机座;7—导轨支架;8—曳引钢丝绳;9—开关碰铁;10-紧急终端开关;11—导靴;12-轿架;13-轿门;14-安全钳;15-导轨;16—绳头组合;电梯的基本结构剖视图17-对重,18-补偿链;19—补偿链导轮; 20-张紧装置;21—缓冲器;22-底坑;23—层门;24—呼梯盒;25—层楼指示灯;26—随行电缆;27-轿壁;28—轿内操纵箱; 29-开门机;30-井道传感器; 31—电源开关;32-控制柜;33—曳引电机;34-制动器图2—12.1.1 机房部分机房用来安装曳引机、电控屏、限速器等。
继电器控制电梯原理第十节 门锁、检修、抱闸、运行继电器
第十节门锁、检修、抱闸、运行继电器1、原理图
2、原理说明
门锁JMS:
在每道厅门和轿门上都设有门电气联锁触点,只有当全部门关闭好后,所有门电气联锁联点闭合,门锁继电器JMS吸合,电梯才能运行。
检修JM:
在轿内和轿内都装有检修开关,检修开关拨至检修位时,检修继电器JM吸合,电梯处于检修状态。
抱闸线圈:DZZ
在下列四种状态下,抱闸线圈得电,制动器打开:
(1)快车上行,即S↑、K↑。
(2)快车下行,即X↑,K↑。
(3)慢车上行,即S↑,M↑。
(4)慢车下行,即X↑、M↑。
电梯开始运行时,因为1A、2A仍未吸合,它们的常闭触点把RZ1短路,所以DZZ得以110V直流电压,电梯启动后经过一段时间延时,1A吸合,使电阻RZ1串联到DZZ线圈中,DZZ两端电压下降至70V左右,称为维持电压。
电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程,防止DZZ电压的瞬变而引起误动作。
电阻RZ2构成DZZ的放电回路。
为了防止电梯从快车K转换到慢车M时,DZZ有一个断电的瞬间,所以放入JK延时继电器,从而保证了制动器不会发生两次动作。
运行继电器JYT:
当电梯上行接触器S或下行接触器X吸合时,运行继电器JYT吸合,表示电梯在运行之中。
简述电梯相序继电器的工作原理
简述电梯相序继电器的工作原理电梯相序继电器是一种用于电梯控制系统的继电器。
它主要用于检测电源输入的相序是否正确,并保证电梯运行的安全和稳定。
本文将详细介绍电梯相序继电器的工作原理。
电梯相序继电器的主要功能是检测三相交流电源输入的顺序是否正确。
在正常情况下,A、B、C三相电源的顺序是固定的,如果电源顺序不正确,会导致电梯的电气元件损坏或电梯无法正常运行。
因此,电梯相序继电器的作用非常重要。
电梯相序继电器通过控制三个继电器的通断来实现对电源相序的检测。
当电源输入符合相序要求时,三个继电器的通断状态是闪亮的,这时电梯能够正常运行;当电源相序不正确时,三个继电器中将有一个通断状态异常,这时电梯控制系统将停止运行,以保护电梯的安全。
电梯相序继电器是由三个继电器组成的,它们分别控制电源的三个相线。
三个继电器都由电磁铁驱动,当电磁铁被激活时,继电器的触点闭合,电路通断状态发生改变。
当电源输入的相序是正确的,三个继电器不能被全部激活,这时电梯控制系统可以正常运行。
当电源输入的相序不正确时,三个继电器中的一个或多个会出现全部激活,这时电梯控制系统将停止运行。
电梯相序继电器还有一个重要的功能,它能够防止电梯在停电后重新上电时由于相序不正确而造成的损坏。
这是因为在停电后,电源的相序可能会发生改变,如果没有相序继电器的保护,电梯的电气元件可能会损坏。
电梯相序继电器的工作原理就是通过控制三个继电器的通断状态来检测电源输入的相序是否正确。
当电源输入的相序正确时,电梯可以正常运行,当电源输入的相序不正确时,电梯控制系统将停止运行以保护电梯的安全。
因此,电梯相序继电器是电梯控制系统中非常重要的一个组成部分。
电梯的继电接触器控制系统
1.2 自动开关门电路
为了实现自动开关门,电梯对自动开关机构(或称自动门机系统)的功能有确定的要求。 同时为了减少开关门的噪声和时间,往往要求门机系统进行速度调节。 1.电梯自动门机系统的功能 自动门机构必须随电梯轿厢移动,即要求把自动门机构安装于轿厢顶上,除了能带动轿 厢门起闭外,还应能通过机械的方法,使电梯轿厢在各个楼层平面处(或楼层平面的上、 下200mm的安全开门区域内)时,能方便地使各个层站的层门随着电梯轿厢门的起闭而 同步起闭。 当轿厢门和某楼层的层门闭合后,应由机械电气设备的机械钩子和电气接点予以反映和 确认。
• 若电动机的极对数少则速度快,此时的绕组称为快速绕组;若电动
机的极对数多则速度慢,此时的绕组称为慢速绕组。
1.1 交流双速电梯的起动、制动运行电 路
FU0l-熔断器;QS0l-主电源开关;KM0l-上 行接触器;KM02-下行接触器;KM06-慢速 第一接触器;KM07-慢速第二接触器;KM05 -快速第一接触器;KM04-慢速接触器; KM03-快速接触器;FR2-慢速热继电器;FRl -快速热继电器
1.2 自动开关门电路
3)自动开关门的操纵 门的自动开关过程的操纵可分以下3种情况。 (1)有司机操作。在电梯运行方向情况下,司机按下轿内操纵箱上已亮的方向按钮,即 可使电梯自动进入关门控制状态。在电梯门尚未完全闭合之前,如发现有乘客进入电梯 轿厢,司机只要按下轿内操纵箱上的开关按钮,即可使门重新开启。 (2)无司机操作。电梯到达某层站后一定时间(时间事先设定),则自动关门,若该层 有乘客需用梯,只需按下层站按钮即可使电梯门开启(电梯在当时无指令,关门停在该 层楼)。 在无司机操作状态,当无内指令、外召唤时,轿厢应当“闭门候客”。 (3)检修状态下操作。检修状态下,电梯的开关门动作和操作程序不同于正常时动作程 序,最大的区别在于电梯门的开和关均是点动断续的。
电梯控制电路
电梯控制电路Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】主回路1、主回路原理图2、原理说明(1)电梯开始向上启动运行时,快车接触器K吸合,向上方向接触器S吸合。
因为刚启动时接触器1A还未吸合,所以380V通过电阻电抗RQA、XQ接通电动机快车绕阻,使电动机降压起动运行。
(2)约经过2秒左右延时,接触器1A吸合,短接电阻电抗,使电动机电压上升到380V。
电梯再经过一个加速最后达到稳速快车运行状态。
(3)电梯运行到减速点时,上方向接触器S仍保持吸合,而快车K释放,1A释放,慢车M吸合。
因为此时电动机仍保持高速运转状态,电机进入发电制动状态。
如果慢车绕阻直接以380V接入,则制动力矩太强,而使电梯速度急速下降,舒适感极差。
所以必需要分级减速。
最先让电源串联电阻电抗,减小慢车线圈对快速运行电动机的制动力。
经过一定时间,接触器2A吸,短接一部分电阻,使制动力距增加一些。
然后再3A、4A也分级吸合,使电梯速度逐级过渡到稳速慢车运行状态。
(4)电梯进入平层点,S、M、2A、3A、4A同时释放,电动机失电,制动器抱闸,使电梯停止运行。
(相关资料:电动机特性曲线变化)3、动画演示?安全回路1、原理图2、原理说明??? 由整流器出来的110V直流电源,正极接通过熔断丝1RD接到02号线,负极通过熔断丝2RD接到01号线。
??? 把电梯中所有安全部件的开关串联一起,控制电源继电器JY,只要安全部件中有任何一只起保护,将切断JY继电器线圈电源,使JY释放。
??? 02号线通过JY继电器的常开点接到04号线,这样,当电梯正常有电时,04号与01号之间应用110V直流电,否则切断04号线,使后面所有通过04号控制的继电器失电。
??? 串联一个电阻RY是起到一个欠电压保护。
大家知道,当继电器线圈得到110V电吸合后,如果110V电源降低到一定范围,继电器线圈仍能维持吸合。
继电器工作原理及特性原理
我们生产世界上,客户最满意的产品
根据负载设计触点外形尺寸
额定负载 形式 接点直径
线圈功率(毫瓦mw) 外形尺寸
20A
RF Φ4.5±0.05
900
16A
RF Φ3.3±0.05
500
10A~15A RE Φ3.5±0.03(固) 150,200,360.300 Φ3.4-0.03(可)
4.5*1+2.5*1.3(可) 4.5*0.9+2.5*1.65(固) 3.3*1+1.8*1.3(可) 3.3*0.9+1.8*1.65(固)
我们生产世界上,客户最满意的产品
继电器基础知识及工作、特性原理
我们生产世界上,客户最满意的产品
内容概要
继电器的定义 继电器的工作原理 继电器的结构及应用范围 继电器开发设计选材基础知识 主要技术特性参数原理、专业术语 继电器的使用方法及注意事项 继电器的失效模式、原因和对策
我们生产世界上,客户最满意的产品
继电器的工作原理
灯
复位弹簧
线线圈圈
我们想象一下用开关S1和继电器来打开灯的情形吧!
1)按下S1(ON)。 2)电源电流进操作线圈, 把铁芯磁化。 3)由于电磁力的作用, 铁片被铁芯吸引。 4)铁片被吸引到铁芯之后, 可动接点和固定接点接触, 灯光亮起。 5)如果返回S1(OFF), 操作线圈的电流消失,吸附铁片的力消除, 由于复位弹簧 的作用力,恢复到原来状态 。 6)如果铁片恢复原来状态, 接点部将分离, 灯光熄灭。
①直流电磁继电器:输入电路中的控制 电流为直流的电磁继电器。
我们生产世界上,客户最满意的产品
继电器的定义
②交流电磁继电器:输入电路中的控制电 流为交流的电磁继电器。
电梯控制柜原理
电梯控制柜原理
电梯控制柜是一个集中控制电梯运行的设备,具有以下原理:
1. 电梯控制系统:电梯控制柜中安装了电梯控制系统,包括控制板、传感器、电磁开关、继电器等。
控制系统负责接收和处理乘客信号和电梯状态信息。
2. 电梯控制逻辑:控制柜内的控制系统根据乘客的请求和电梯的运行状态,通过逻辑判断来控制电梯的运行。
例如,当乘客按下上行按钮时,控制系统判断电梯当前楼层和运行方向,然后选择合适的电梯运行模式。
3. 电梯调度算法:根据乘客的请求和电梯的状态,控制柜内的控制系统使用特定的电梯调度算法来确定电梯的最佳服务顺序。
常用的调度算法包括先来先服务、最短寻找时间优先、电梯批量调度等。
4. 电梯门控系统:控制柜内还会安装电梯门控制系统,负责控制电梯门的打开和关闭。
门控系统通过传感器和控制板实时监测电梯门的状态,确保电梯安全运行。
5. 电梯安全保护措施:控制柜内还会集成各种安全保护设备,如重载保护、紧急制动装置、门锁保护、限位开关等。
这些设备可以确保电梯在异常情况下能够及时停止并采取相应的措施,保障乘客的安全。
综上所述,电梯控制柜利用电梯控制系统、电梯控制逻辑、电
梯调度算法、电梯门控系统和安全保护措施来实现对电梯运行的控制和保护。
通过合理的控制和调度来提高电梯的效率和安全性。
继电器控制电梯原理图(+信号控制+电梯)
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 继电器控制电梯原理图(+信号控制+电梯) 第一节信号控制电梯功能简述前言因为目前电梯已大多采用多微机网络控制系统,串行通信、智能化管理、变频调速等技术使电梯的可靠性与舒适感大大提高,传统的继电器控制系统已退出了历史的舞台。
所以许多电梯同行对继电器控制系统已非常陌生。
其实电梯的控制逻辑还是从继电器控制系统逐渐进化而来的。
特别是想了解 PLC 应用及编程的朋友,因为 PLC 梯形图结构与继电器回路图极为相似,而且我们接触的电梯控制系统中,多少还有一些继电器回路,所以人为一个电梯维修技术人员,我们有必要对继电器控制系统有一些了解。
现在我们以 XH(信号控制)电梯为例,来熟悉一下继电器控制电梯的原理。
信号控制电梯功能简述本系统为有司机操作系统。
在轿内操纵箱装有对应层站数的指令按钮。
各层厅门外装有一只召唤盒。
底层只有一只向上方向的召唤按钮。
顶层也装有一只向下方向的召唤按钮。
中间层站各装有两只,分别为向上和向下召唤按钮。
当厅外有人需要搭乘电梯,就根据目的地要求按下向上或向下召唤按钮,召唤信号就被登记。
1/ 27同时轿内操纵箱上就有显示某层有召唤请求,并且蜂鸣器鸣叫。
司机按照召唤请求需要,按下相应的层站指令按钮。
层站指令被登记并显示。
电梯控制系统根据当前轿厢的位置与指令的要求,自动判断出运行方向,并在操纵箱的方向按钮上显示。
司机根据方向显示,按向上或向下的方向按钮,电梯开始关门,待门全部关好,电梯向上运行,通过压降起动、加速后进入稳速快车运行。
电梯运行过程中,装在厅门外的楼层显示器不断刷新当前轿厢的位置。
当电梯到达目的层时,自动由快车转为慢车,并通过回馈制动使电梯速度逐级下降。
