调频(FM)无线话筒制作3例
无线调频话筒的设计与制作
毕业设计成果（产品）设计题目: 无线调频话筒的设计与制作二级学院专业班级学号姓名指导老师年月日诚信声明本人郑重声明：所呈交的毕业设计，是本人在指导老师的指导下，独立进行设计所取得的成果。
尽我所知，除设计中特别加以标注的地方外，设计中不包含其他人已经发表或撰写过的研究成果。
本人完全意识到本声明的法律结果由本人承担。
毕业设计作者签名：指导教师签名：年月日年月日目录1 设计背景 (1)1.1无线电技术及无线话筒 (1)1.2无线话筒的发展与运用 (2)1.3无线话筒准用频段 (3)2 设计任务与设计方案 (4)2.1设计任务与要求 (4)2.2设计方案选择与论证 (4)3 无线调频话筒硬件电路设计 (8)3.1设计注意事项 (8)3.2无线调频话筒硬件电路 (8)4 印刷电路板的制作 (10)4.1 Protel DXP 2004软件介绍 (10)4.2 PCB板的制作流程 (11)5 安装与调试 (17)5.1元器件的检测 (17)5.2焊接与装配 (18)5.3实物调试 (19)5.4设计与制作过程中出现的问题及解决方法 (20)总结 (21)参考文献 (22)摘要在整个录音音响系统中，第一个重要环节是话筒。
话筒的重要性是人们时常谈论的话题。
话筒的争论往往是最激烈而革命性的，从电子管到晶体管、从动圈到电容等。
话筒又分为有线话筒和无线话筒，无线调频话筒系统简单、成本低廉，音质优美。
无线调频话筒的原理是将声音通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。
整个电路使用Protel DXP 2004 软件设计，并最终做成一块8cm*5cm PCB板，通过焊接、装配、调试完成设计产品，使用普通调频耳机在82MHz～108MHz的频率范围，话筒中心10米范围内能正常接收。
该设计具有电压低，受话灵敏，制作简易等特点。
关键词：调频；振荡电路；印刷电路板1 设计背景1.1无线电技术及无线话筒随着无线电技术的不断发展，无线话筒已经成为人们生活中不可缺少的电子设备，无线话筒系统在广播、电影、戏剧和舞台制作以及公司和教育场所都是一个重要的组成部分。
实验一调频无线话筒制作
实验一调频无线话筒制作实验目的对于06级同学：1、建立对简单高频电路的感性认识；2、掌握高频电路的制作基础；3、熟悉高频电路的调试和测试方法。
对于07级同学：1、熟悉基本元器件的识别、检测和使用方法；2、熟悉各种测量仪器仪表的使用；3、掌握制作电路的基本方法，熟练焊接；4、掌握电路原理图的识读。
实验原理电路原理如上图所示，驻极体话筒将声音信号转变为电压信号，经电容C6耦合加到三极管基极，本振Q1工作于约88-108MHz频率，频率由振荡线圈L1和电容C2调整，该频率也决定于晶体管结电容、电容器C3及偏压元件，如100Ω射极电阻。
电源接通时，基极电容器C1逐渐充电，而C3则经振荡线圈L1充电，电容C2也充电，线圈产生磁场。
基极电压渐渐上升时，晶体管导通，并将内阻并接在C3两侧。
当电容C1充电至该极的工作电压时，就会发生好几个杂乱的频率，我们假定在靠近工作电压之时基极电压继续上升，电容C3试图阻止射极电压的移动，到电容器内的能量耗尽及再不阻止射级移动之时，基—射极电压降低，晶体管截止，流过线圈的电流也停止，磁场衰减。
磁场衰减，产生一个相反方向的电压，集电极电压反过来上升，并以相反方向电容C2充电，这电压也影响到对C3电容充电，及射极电阻R4上的电压降使到晶体管进入更深的截止。
电容C2充电时，射极电压下跌，晶体管开始导通，电流流入线圈，与衰减磁场对抗。
线圈上电压反转，形成集电极电压下降，这个变化通过电容C2传送到射极上，结果晶体管进入导通，把C2电容短路，周期再开始重复。
所以，Q1在此形成一个振荡，产生88-108MHz的信号。
放大后的音频信号经电容C6耦合加到三极管基极，改变振荡频率，产生所需的FM讯号。
电容C2和电感L1构成谐振选频电路，谐振频率就是电路的发射频率；发射频率经电容C5耦合至天线，要注意的是C5不能太大，否则电路非常容易受外界环境影响，导致振荡频率不稳。
元件选择各元件参数均在原理图中标注，电源VCC电压典型值为6V，实测4-7V均可工作。
调频无线话筒的制作
毕业设计（论文）题目：调频无线话筒的制作年级专业：信息工程学生姓名：指导教师：摘要随着社会的进步，科学的发展，音响设备也有了极大的改善。
话筒也由原来的动圈话筒发展到电容话筒到现在常用的无线话筒。
无线话筒多种多样，而我最常用的无线话筒有两种，一种是手持无线话筒，一种是纽扣话筒。
手持话筒是歌唱演员或主持人手中拿着使用的话筒，而纽扣话筒主要是戏剧演员、话剧演员、小品演员等带有表演动作的人夹在胸前使用的话筒。
调频无线话筒的工作原理是利用FM收音机来接收,这一无线话筒的特点是系统简单,成本低廉,但是现在已被淘汰了,原因是使用效果不佳,不能满足专业品质的要求.调频无线话筒的原理是将声波信号通过麦克风将语音信号转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。
整个电路使用Protel 99 se 软件设计，并最终做成一块10cm*8cm(width*height)PCB(印刷电路板)，使用普通调频收音机在100M频率左右，话筒中心20米范围内能正常接收。
该设计具有电压低，受话灵敏，制作简易等特点，可应用于教学，无线广播，报警器，助听器，及各类声控设备中。
关键词 FM调频；电容三点式；振荡反馈电路；印刷电路板；载波；目录第1章绪论 (4)第2章设计方案 (5)2.1 方案选择 (5)2.2 无线话筒准用的频段 (5)2.3 各频段无线电波的传播特性 (5)第3章电路设计 (7)3.1 发射部分电路设计 (7)3.2 信号放大电路的改进方案 (8)第4章PCB印刷电路板的实现 (10)第5章设计心得.................................................. 错误！未定义书签。
结论. (12)致谢 (13)参考文献 (14)附录 (14)第1章绪论信息传输是人类社会生活的重要组成内容.无线电技术的原理在于，导体中电流强弱的改变会产生无线电波。
高频电子技术任务8 调频无线话筒的制作
图8-3
调频信号的波形图
知识链接一
角度调制原理
二、调相信号分析
根据调相波定义，载波信号的瞬时相位随调制信号 线性变化， 即 φp(t) = ωct+kpUΩmcosΩt (8-13)
式中， kp为与调相电路有关的比例常数，单位是rad／v 。令 Δφp(t) = kpUΩmcosΩt则表示瞬时相位中与调制信号成线性变化的部分，称为瞬 时相位的相位偏移量，简称相移。用mp表示最大相移， 则
m f u (t ) max k f Um (8-4)
Δωm表示瞬时角频率偏离中心频率的ωc最大值。习惯上把最大频偏Δωm称为 频偏。
根据瞬时相位与瞬时角频率的关系可知，对式(8-3)积分可得调频波的瞬时相
位
f (t ) (t )dt f u (t ) dt ct f 0 u (t )dt 0 0 c
(8-7)
以上分析表明，在调频时，瞬时角频率的变化与调制信号成线性关 系，瞬时相位的变化与调制信号积分成线性关系。 将式（8-2）分别代入式（8-3）、（8-5）、（8-7）得 瞬时角频率
(t ) c k f Um cos t c m cos t (8-8)
瞬时相位
(t ) ct
k f U m
sin t ct m f sin t
(8-9)
调频信号数学表达式
知识链接一
角度调制原理
uFM Ucm cos(ct m f sin t )
(8-10)
式中，
mf
k f U m
m f m F
(8-11)
为调频波的最大相移，又称调 频指数。mf 值可大于1 。 如图8-3所示，给出了调制信 号、瞬时频偏、瞬时相偏、对应的 波形图 。

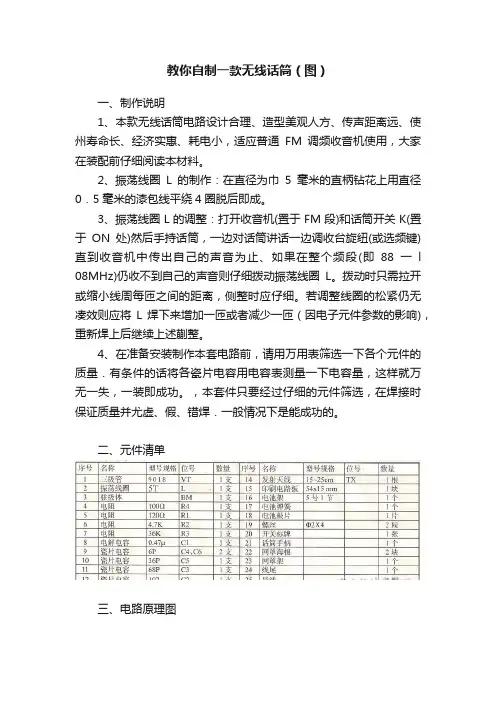

教你自制一款无线话筒（图）
教你自制一款无线话筒（图）
一、制作说明
1、本款无线话筒电路设计合理、造型美观人方、传声距离远、使州寿命长、经济实惠、耗电小，适应普通FM调频收音机使用，大家在装配前仔细阅读本材料。
2、振荡线圈L的制作：在直径为巾5毫米的直柄钻花上用直径0．5毫米的漆包线平绕4圈脱后即成。
3、振荡线圈L的调整：打开收音机(置于FM段)和话筒开关K(置于ON处)然后手持话筒，一边对话筒讲话一边调收台旋纽(或选频键)直到收音机中传出自己的声音为止、如果在整个频段(即88一l 08MHz)仍收不到自己的声音则仔细拨动振荡线圈L。
拨动时只需拉开或缩小线周每匝之间的距离，侧整时应仔细。
若调整线圈的松紧仍无凑效则应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响)，重新焊上后继续上述蒯整。
4、在准备安装制作本套电路前，请用万用表筛选一下各个元件的质量．有条件的话将各瓷片电容用电容表测量一下电容量，这样就万无一失，一装即成功。
，本套件只要经过仔细的元件筛选，在焊接时保证质量并尤虚、假、错焊．一般情况下是能成功的。
二、元件清单
三、电路原理图
四、印刷电路图。
调频(FM)无线话筒制作3例
300m FM无线话筒电路概述:这里向各位介绍的一部袖珍发射机,十分适合初学者,电路简单易制,造价低廉,输出功率不超过8mW,发射范围在房屋区可至300米左右,用一部普通的FM收音机接收,显示其灵敏度和清晰度俱佳,电路设计中最富挑战性的部份就是只用3V电源和半波天线便有如此的发射能力.电路的电流损耗少于5mA,用两枚干电池可连续工作80至100小时.电路在正常工作下非常稳定,频率漂移极小.测试:工作8小时之后,仍不需再校接收机.唯一影响输出频率是电池的状况,当电池老化时,频率有轻微改变.工作原理:从电路图可见,该电路分两级,一级音频放大器和一级RF振荡器.驻极体话筒内实际藏有一枚FET,如您喜欢的话,可视之为一级,FET将话筒前振膜之电容变化放大,这就是驻极休话筒很灵敏的原因.音频放大级乃由其射极晶休管Q1担任,增益20~50,将放大的讯号送往振荡级之基极.振荡级Q2工作于约88MHz,这频率是由振荡线圈(共5圈)和?47pF电容器调整的,该频率也决定于晶体管,18pF回输电容器及还有少数偏压元件,例如470Ω射极电阻和22K基极电阻.电源接通时,1nF基极电容器通过22K电阻逐渐充电,而18pF则经振荡线圈的470Ω电阻充电,但更加之快,47pF电容也充电(其两端虽仅得小的电压),线圈产生磁场.基极电压渐渐上升时,晶体管导通,并有效地将内阻并接在18pF两侧.当1nF电容充电至该极的工作电压时,就会发生好几个杂乱的周波,故我们假定讨论在靠近工作电压之时基极电压继续上升,18nF电容试图阻止射极用压的移动,到电容器内的能量耗尽及再不阻止射级移动之时,基一射极电压降低,晶体管截止,流人线圈的电流也停止,磁场衰溃.磁场衰溃,产生一个相反方向的电压,集极电压反过来从原本的2.9V上升至超过3V,并以相反方向47pF电容充电,这电压也影响到对18pF电容充电,及470Ω射极电阻上的电压降使到晶休管进入更深的截止.18pF电容充电时,射电压下跌,并跌到某一晶休管开始导通,电流流入线圈,与衰溃磁场对抗.线圈上之电压反转,形成集极电压下降,这个变化通过18pF电容传送到射极上,结果晶休管进入更深的导通,把18pF电容短路,周期再开始重复,故此,Q2在此形成一个振荡,产生88MHz的交流讯号.放大后之音频讯号经0.1uF电容溃入到Q2之基极,改变振荡频率,产生所需的FM电磁波.制作过程:现在将所有零件放在工作桌上,逐个零件分清楚其数值,然后分类按次序排列好,这佯做很有条理,避免焊错零件.锡线方面最好采用特细0.6lmm的树脂(松香)锡线,因其身细,焊接起来很快并易上锡, 15~20 W小型电烙铁已足够,使用前用海绵将烙铁咀抹干净,唯一须自制的是线圈,需用一段22号BS(Ф0.5mm)或24号BS(Фm.71mm)的漆包铜线或者包锡铜线,在3mm直径的线圈架上绕5圈,如在中型螺丝起子上绕亦可,然后将圈与圈之间分隔开的5.5mm左右.到最后调整频率的时候,就要接着将线圈前后压缩或者拉长,改变输出频率.如您的线圈用漆包线做的话,须把线的两头上的漆皮剥掉,然后上一点锡.电路调试:所有零件都焊接完毕后,最好先用肉眼检视一切焊接点,是否有假焊,或者焊料用得太多而造成与临近短路,彻底查清楚后,才可进行校准和测试性能,测试步骤是加一条短的天线(5~10cm长)于底板的A点上调谐－部FM收音机于整个波段上,寻找该信号.最好令发射机与收音机保持一定距离,以防止检拾到任何谐波或者侧波.如收音机未能检到载波,表示频率可能太低,将振荡线圈稍为拉长,及再次尝试.如果采用包锡铜线绕制线圈,注意圈与圈之间不应彼此碰到.如采用漆皮铜线,则须要知道圈的连通性,可用万用表之低阻挡去量度它,或者量度电路电流,应约4~6mA.一旦检到载波,话筒的负载电阻R1决定灵敏度,可将之减至10k或者加至47k,视所需求的灵敏度而定.要确定发射之频率完全远离开您本地任何FM广播电台,因为电台发出之信号强大.将线圈压缩,频率便降低;将之拉长,频率便上升,这样免用到微调电容,节省本机的造价,不过,如您喜欢亦可用微调电容.顺道一提, C4最好用一枚39pF陶瓷电容,将另一个10pF或22pF微调电容并于共上,这样可更仔细调整电路.用线圈调整很容易偏离FM波段.理论上,用感器也应调节至维持调谐电路的L/C比,但我们需要的范围很小,故并没有限制。
调频无线话筒的制作
无线调频话筒的原理
3）功率放大电路：电路由R7、VT3、C8、L2、 C9、R8组成，该部分电路为自偏压电路， 无需给b极加偏置电压，高频信号由C7耦合 经自偏压电阻R7加到b上放大，电路工作在 C类状态。L2和C8组成选频电路，使其谐 振在前一级的工作频率上，C9为输出电容， 输出高频信号。
ห้องสมุดไป่ตู้
无线调频话筒的制作
2. 天线安装：采用25mm长软线 3. 外壳制作：120mm线槽制成，壳的一端打10个
小孔作为拾音口
无线调频话筒的调试
检测电路是否起振
调试时，将万用表置直流50毫安档，测量 整机电流，此时，短路L1，万用表指针应有明 显摆动，说明电路已起振。如电路不起振，应 检查电路板是否有虚焊、VT2、VT3的β值是 否够大、电容是否完好，必要时适当调节R6、 R5的值，使电路起振。
调频无线话筒的制作
无线调频话筒的功能
• 能够在五十米范围内进行无线发射，语 音清楚，有一定的抗干扰能力，代替无 线话筒使用，与便携式电子调谐收音机 配合使用，还能够作为简易助听器、无 线耳机等使用。
无线调频话筒原理图
R1 10kohm
R3 4.7kohm
R2
C1 10uF
10kohm VT1
R5 68kohm
1） 元件选择与自制 选频回路的电感L需要自制，用直径
0.5mm的导线，在直径为5mm左右的骨架上 绕制5圈，抽去骨架成为空心线圈，并适当 拉长即可
无线调频话筒的制作
1） 元件选择与自制
选频回路的电感L需要自制，用直径0.5mm的导 线，在直径为5mm左右的骨架上绕制5圈，抽去骨架 成为空心线圈，并适当拉长即可
C5 30pF
C3
简单的调频无线话筒制作详解
简单的调频无线话筒制作详解本文介绍的调频无线话筒具有工作稳定、声音清晰、简单易制、功耗较小的特点。
发射半径大于20m，使用一节5号电池，能连续工作较长时间。
一、电路工作原理调频无线话筒整机电路如图1所示，虽然电路十分简洁，仅用了10个元器件，但仍包括了音频电路和高频电路两部分。
1．音频接收放大电路。
由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。
驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。
声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。
2．高频振荡调制电路。
由晶体管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。
L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。
经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。
发射频率取决于LC谐振回路谐振频率，调节L或C2的大小即可改变发射频率。
二、元器件选择与自制选频回路中的电感L需自行绕制，如图2所示，用直径0.5mm的漆包线，在直径5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可。
晶体管VT1、VT2选用9018或其他fT≥700 MHz的NPN型超高频管。
C2、C3选用高频瓷介电容器。
其他元器件无特殊要求。
三、制作可按以下步骤进行制作：1. 制作电路板。
整机电路安装在一块15mm x 55mm的小电路板上，如图3所示，用单面敷铜板制成，元器件可直接焊接在电路板铜箔面，因此电路板上不必钻孔。
2. 安装元器件各器件在电路板上的位置如图3所标示按图将除驻极体话筒外的各元器件焊入电路板铜箔面的相应位置。
自制简易调频无线话筒
自制简易调频无线话筒
寒假在家用9018高频小功率三极管做了个调频话筒。
电路最初是从网上搜的，然后经过N多次的修改、调试，最终效果还不错。
用调频收音机可以接收到，6V电池供电时工作电流为70mA左右，有效接收距离大约500米。
由于此电路采用了驻极体话筒并且还加了一级9014三极管作音频放大，所以灵敏度很高，清晰度也不错。
能够侦听到十米之内人的说话声，放在室外还能听到树上的鸟叫（当然是在家时^^）。
如果有高频发射专用管来代替小功率的9018，那么有效接收范围可达1.5Km甚至更远！如果加上高频功放把发射功率提高到几W甚至十几W（现在这个电路的实际发射功率是毫瓦级的）再配以高增益天线,覆盖几十千米是没问题的。
遗憾的是现在学识有限，材料也不足，这些美好的愿景只能到将来有时间再逐步实现了^^。
调频无线话筒制作(张伟乾)
调频无线话筒制作罗定市技工学校钟伟成摘要：随着数字技术的广泛使用，无线话筒在日常生活中的应用越来越多，无线话筒系统在广播、电影、戏剧和舞台制作以及公司、宗教和教育场所都是一个重要的组成部分。
功率无线话筒实际上就是一台小功率的无线电高频发射机，因其具有体积小、重量轻、电路简单，成本低、无电缆传送等特点，因而得到了灵活广泛的应用。
简易无线话筒的设计与实现结合了高频电子技术、电子线路设计、模拟电子技术等知识点，设计及实现这个实用性很强的课题，既可以在实践中巩固许多知识点，又可以根据自己的兴趣开发新功能，从而学习到新的知识点。
关键字：无线调频话筒原理，电子线路设计，电路调试概述：这个课题设计是针对我校中技电子应用技术班的学生设计的，因为班上的学生都是初学者，电子技术基础比较差，要学生自己动手从头到尾设计一个电路是不现实的。
所以这次课题设计是根据刚上完的晶体管课程设计的，而且设计结构简单、装调容易，主要考查学生对电路的理解和线路分布，元器件分布及安装，元器件焊接技术。
电路图设计和元器件排版的PCB图已经给出了例子，这是一个很适合初学者的装置。
学习比较好的同学可以尝试自己设计。
电子技术的实践性极强，通过组装、调试制作套件是快速入门的好办法，将制作套件的全过程用文字、图片等形式展现出来，最大限度的提高制作的成功率，并且在制作的过程中穿插一些基本的元件知识，帮助初学者完成制作。
这次学习的是一套比较典型的调频话筒制作套件，其中包括了制作调频话筒所用到的全部器件。
作为初学者可以通过制作套件学到一些相关知识，特别是学生，理论知识已经有了一点，可是动起手来就是另外一回事。
所以要求每个学生都要动手操作。
一、无线话筒简介无线话筒简单地说，它就是一种通过无线电波或其它的方式传输声音的设备。
这种设备或电路就其原理而言，在很多产品中以各种形式或名称存在着。
电路板上的电子元件话筒（咪头）先将自然界的声音信号变成音频电信号，这个电信号会去调制电子振荡器产生的高频信号。
FM无线话筒制作
FM无线话筒制作无线话筒常用于舞台表演、演讲、广播等场合，使得演讲者或表演者可以自由地移动而不受线缆的束缚。
本文将介绍一种制作FM无线话筒的方法，以便读者了解其基本原理和步骤。
所需材料：1.电容麦克风2.电源电池3.2SC1971功放管4.电感线圈5.50Ω射频电阻6.电容电阻器7.电解电容器8.小型音频放大器9.2SC815三极管10.电容电压降11.收音机步骤如下：1.首先，将电容麦克风连接到小型音频放大器的输入端，并将音频放大器的输出端连接到2SC815三极管的基极上。
连接好后，用热缩管或胶带固定线缆，以防止松动。
2.接下来，将电流限制电阻（50Ω射频电阻）连接到2SC815三极管的集电极上，并将电感线圈连接到电流限制电阻的另一端。
这一部分的作用是限制功放管的工作电流。
同样地，用热缩管或胶带固定线缆。
3.然后，将2SC1971功放管与电源电池连接。
其中，功放管的集电极连接到电源电池的正极，基极通过电容电阻器连接到2SC815三极管的基极，发射极连接到电源电池的负极。
4.接下来，连接电解电容器，分别将正负极连接到电源电池的正负极。
电解电容器用于稳定电源并过滤电流。
5.然后，将射频电阻与电容麦克风连接。
其中，射频电阻的一端连接到电容麦克风的信号端，另一端连接到2SC1971功放管的输入端。
这一部分的作用是匹配电容麦克风的输出和功放管的输入。
6.最后一步是将制作好的无线话筒与收音机连接。
将无线话筒的发射端连接到收音机的天线端，将收音机的音频输出端连接到音频放大器的输入端。
这样一来，声音就可以通过无线话筒传输到收音机上了。
制作完毕后，将电源电池插入电源槽，打开收音机并调整到合适的频道。
接下来，可以通过无线话筒演讲或表演，同时通过收音机监听声音。
需要注意的是，制作FM无线话筒时要遵循相关的法规和规定，确保设备的合法性和安全性。
另外，由于射频干扰可能会干扰其他电子设备的正常工作，使用无线话筒时要注意避免产生干扰。
FM(调频)无线话筒电路图
FM(调频)无线话筒电路图该话筒语音清晰度较高，主要采取了几个措施：ＭＩＣ输出的信号先送到ＢＧ１管进行放大，其中Ｒ１和Ｃ１是附加的高音预加重电路。
Ｃ２和Ｃ３是ＢＧ１管的输入和输出耦合电容，其值用得较小，是为了衰减低音，提升中高音。
ＢＧ１管输出端反向并联的二极管Ｄ３、Ｄ４与Ｃ４、Ｒ７的电路，是利用二极管正向导通时内阻变小的特性对强信号起限幅作用，而正常强度的信号不受影响，同时对话筒与扬声器之间的正反馈引起的啸叫也有良好的抑制作用。
话筒信号经ＢＧ１放大后，通过Ｌ５加到ＩＣ内部的变容管上，对高频信号进行调频调制，可得到较大的频偏。
Ｃ７、Ｃ８和Ｃ９、Ｌ１组成调频信号调谐电路，其工作频率在８８ＭＨｚ～１０８ＭＨｚ之间。
ＩＣ的第脚输出的高频信号经Ｌ２和Ｃ１０调谐选频后送Ｃ１１再耦合到ＢＧ２管进行射频放大（ＢＧ２可用一般的超高频管）后，向空间辐射调频的话筒信号。
整机装在一个袖珍半导体收音机的外壳内。
ＭＩＣ用一根８０ｃｍ长的单芯屏蔽软线引出，此话筒引线兼作发射天线。
Ｃ１３输出的高频信号用电感Ｌ４与地隔离，接到屏蔽线的外层。
ＭＩＣ装在一个合适的乳胶管内，再用一个领带夹与乳胶管固定在一起。
使用时将话筒夹在胸前靠近衣领处，机器挂在裤带上，使话筒线展开，其发射效果最好。
Ｌ１、Ｌ２、Ｌ３用∮０．５ｍｍ左右的漆包线在直径为５ｍｍ的圆棒上绕５圈，Ｌ２上有一抽头。
Ｌ４、Ｌ５和Ｌ６可用普通小型色码电感。
调试时先调Ｌ１的松紧度，使收音机在ＦＭ段能收到该调频话筒发射的信号，再调Ｃ１６使信号更强。
最后将收音机天线缩短后调Ｌ３，使发射距离最远。
如有简易场强计配合调试，能调到效果最佳。
本机频率稳定，一次调好后使用数月不会漂移。
本人使用４．５Ｖ电源时，发射—接收距离２５米之内无方向性，用调频收音机收听，感觉就像是一个调频广播电台。
调频无线话筒接收机电路上传者：dolphin 浏览次数:1869调频无线话筒接收机电路大致几个大的部分：1。
调频接收及变频：由IC1 (BA4424)，本振回路（Q1,Q2）及外围元件组成。
无线调频话筒的设计与制作
毕业设计成果（产品）设计题目: 无线调频话筒的设计与制作二级学院专业班级学号姓名指导老师年月日诚信声明本人郑重声明：所呈交的毕业设计，是本人在指导老师的指导下，独立进行设计所取得的成果。
尽我所知，除设计中特别加以标注的地方外，设计中不包含其他人已经发表或撰写过的研究成果。
本人完全意识到本声明的法律结果由本人承担。
毕业设计作者签名：指导教师签名：年月日年月日目录1 设计背景 01.1无线电技术及无线话筒 01.2无线话筒的发展与运用 (1)1.3无线话筒准用频段 (2)2 设计任务与设计方案 (3)2.1设计任务与要求 (3)2.2设计方案选择与论证 (3)3 无线调频话筒硬件电路设计 (7)3.1设计注意事项 (7)3.2无线调频话筒硬件电路 (7)4 印刷电路板的制作 (9)4.1 Protel DXP 2004软件介绍 (9)4.2 PCB板的制作流程 (10)5 安装与调试 (16)5.1元器件的检测 (16)5.2焊接与装配 (17)5.3实物调试 (18)5.4设计与制作过程中出现的问题及解决方法 (19)总结 (20)参考文献 (21)摘要在整个录音音响系统中，第一个重要环节是话筒。
话筒的重要性是人们时常谈论的话题。
话筒的争论往往是最激烈而革命性的，从电子管到晶体管、从动圈到电容等。
话筒又分为有线话筒和无线话筒，无线调频话筒系统简单、成本低廉，音质优美。
无线调频话筒的原理是将声音通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。
整个电路使用Protel DXP 2004 软件设计，并最终做成一块8cm*5cm PCB板，通过焊接、装配、调试完成设计产品，使用普通调频耳机在82MHz～108MHz的频率范围，话筒中心10米范围内能正常接收。
该设计具有电压低，受话灵敏，制作简易等特点。
关键词：调频；振荡电路；印刷电路板1 设计背景1.1无线电技术及无线话筒随着无线电技术的不断发展，无线话筒已经成为人们生活中不可缺少的电子设备，无线话筒系统在广播、电影、戏剧和舞台制作以及公司和教育场所都是一个重要的组成部分。
最简单的无线FM话筒
最简单的无线FM话筒昨天在微头条发了一个最简单的微型FM无线话筒电路图，引起了很多头条朋友们的兴趣。
有的朋友希望能够详细讲解一下这个电路，那么在这里就来详细讲解一下。
电路图如下。
图1 最简单的FM话筒电路这个电路整个只有10来个元件，并且这些元件都很常见、价格也很低廉。
电路中起主要作用的就是三极管和几个无源元件（电阻、电容、电感就是典型的无源元件）。
当然，这个FM无线话筒效果可能不大好，但是从这个电路可以了解FM电路的基本结构和原理。
用这个电路做的无线话筒体积可以做到很小-一个一元硬币大小，但是别看它不起眼，它的发射距离可一点也不近--其发射距离可达50米。
这个电路的发射频率范围在88~108MHz范围之内，想一想城市里的调频广播的频段是多少？对了，调频广播的的频段就是88~108MHz，那这样的话，我们拿一个带调频的收音机就能够接受到这个话筒发出的音频了。
来分析一下整个电路的工作原理。
1、首先，电阻R1和话筒MIC（话筒也是有内阻的）组成一个分压器。
我们知道话筒MIC的作用是将声音信号转化为电信号。
当我们对着MIC说话时，声音信号就转换为电信号进入三极管Q1的基极（b 极）。
我们再看图中，虚线框内的几个元件实际是一个振荡器，它的作用是产生高频载波信号。
三极管同时还是一个调制器，它负责把低频有用信号（也就是话筒里面输出的信号）与高频载波进行“嫁接”-也就是FM调制。
（想一想收音机里的调制和解调的目的和原理），最后形成一个载着音频信号的FM信号从天线E1发射出去。
2、电容C2和电感L1构成的储能电路形成振荡器。
3、天线E1的制作：用一根长度25cm，直径1mm的导线就可以。
4、电感L1的制作：用直径0.5mm的带绝缘表面的导线在直径为1cm的塑料骨架上绕5匝即可。
调整匝距或者匝数可以改变这个无线话筒的发射频率。
5、调整L1和电容C2，就可以使用调频收音机寻找到这个无线FM话筒所发出的信号，通过收音机的解调能够还原该话筒所发出的声音。
调频(FM)无线话筒
300m FM无线话筒电路概述:这里向各位介绍的一部袖珍发射机,十分适合初学者,电路简单易制,造价低廉,输出功率不超过8mW,发射范围在房屋区可至300米左右,用一部普通的FM收音机接收,显示其灵敏度和清晰度俱佳,电路设计中最富挑战性的部份就是只用3V电源和半波天线便有如此的发射能力.电路的电流损耗少于5mA,用两枚干电池可连续工作80至100小时.电路在正常工作下非常稳定,频率漂移极小.测试:工作8小时之后,仍不需再校接收机.唯一影响输出频率是电池的状况,当电池老化时,频率有轻微改变.工作原理:从电路图可见,该电路分两级,一级音频放大器和一级RF振荡器.驻极体话筒内实际藏有一枚FET,如您喜欢的话,可视之为一级,FET将话筒前振膜之电容变化放大,这就是驻极休话筒很灵敏的原因.音频放大级乃由其射极晶休管Q1担任,增益20~50,将放大的讯号送往振荡级之基极.振荡级Q2工作于约88MHz,这频率是由振荡线圈(共5圈)和47pF电容器调整的,该频率也决定于晶体管,18pF回输电容器及还有少数偏压元件,例如470Ω射极电阻和22K基极电阻.电源接通时,1nF基极电容器通过22K电阻逐渐充电,而18pF则经振荡线圈的470Ω电阻充电,但更加之快,47pF电容也充电(其两端虽仅得小的电压),线圈产生磁场.基极电压渐渐上升时,晶体管导通,并有效地将内阻并接在18pF两侧.当1nF电容充电至该极的工作电压时,就会发生好几个杂乱的周波,故我们假定讨论在靠近工作电压之时基极电压继续上升,18nF电容试图阻止射极用压的移动,到电容器内的能量耗尽及再不阻止射级移动之时,基一射极电压降低,晶体管截止,流人线圈的电流也停止,磁场衰溃.磁场衰溃,产生一个相反方向的电压,集极电压反过来从原本的2.9V上升至超过3V,并以相反方向47pF电容充电,这电压也影响到对18pF电容充电,及470Ω射极电阻上的电压降使到晶休管进入更深的截止.18pF电容充电时,射电压下跌,并跌到某一晶休管开始导通,电流流入线圈,与衰溃磁场对抗.线圈上之电压反转,形成集极电压下降,这个变化通过18pF电容传送到射极上,结果晶休管进入更深的导通,把18pF电容短路,周期再开始重复,故此,Q2在此形成一个振荡,产生88MHz的交流讯号.放大后之音频讯号经0.1uF电容溃入到Q2之基极,改变振荡频率,产生所需的FM电磁波.制作过程:现在将所有零件放在工作桌上,逐个零件分清楚其数值,然后分类按次序排列好,这佯做很有条理,避免焊错零件.锡线方面最好采用特细0.6lmm的树脂(松香)锡线,因其身细,焊接起来很快并易上锡, 15~20 W小型电烙铁已足够,使用前用海绵将烙铁咀抹干净,唯一须自制的是线圈,需用一段22号BS(Ф0.5mm)或24号BS(Фm.71mm)的漆包铜线或者包锡铜线,在3mm直径的线圈架上绕5圈,如在中型螺丝起子上绕亦可,然后将圈与圈之间分隔开的5.5mm左右.到最后调整频率的时候,就要接着将线圈前后压缩或者拉长,改变输出频率.如您的线圈用漆包线做的话,须把线的两头上的漆皮剥掉,然后上一点锡.电路调试:所有零件都焊接完毕后,最好先用肉眼检视一切焊接点,是否有假焊,或者焊料用得太多而造成与临近短路,彻底查清楚后,才可进行校准和测试性能,测试步骤是加一条短的天线(5~10cm长)于底板的A点上调谐－部FM收音机于整个波段上,寻找该信号.最好令发射机与收音机保持一定距离,以防止检拾到任何谐波或者侧波.如收音机未能检到载波,表示频率可能太低,将振荡线圈稍为拉长,及再次尝试.如果采用包锡铜线绕制线圈,注意圈与圈之间不应彼此碰到.如采用漆皮铜线,则须要知道圈的连通性,可用万用表之低阻挡去量度它,或者量度电路电流,应约4~6mA.一旦检到载波,话筒的负载电阻R1决定灵敏度,可将之减至10k或者加至47k,视所需求的灵敏度而定.要确定发射之频率完全远离开您本地任何FM广播电台,因为电台发出之信号强大.将线圈压缩,频率便降低;将之拉长,频率便上升,这样免用到微调电容,节省本机的造价,不过,如您喜欢亦可用微调电容.顺道一提, C4最好用一枚39pF陶瓷电容,将另一个10pF或22pF微调电容并于共上,这样可更仔细调整电路.用线圈调整很容易偏离FM波段.理论上,用感器也应调节至维持调谐电路的L/C比,但我们需要的范围很小,故并没有限制。
简易微型无线调频话筒(只需要4个元件制作)
看到下面的电路图，是不是太简单了。
电路用了极少的元件，哈哈只有4个，就组成了一只微型无线调频话筒，工作频率比较稳定，发射距离大于10米，1.5V
供电时，电流小于0.5mA，这样节能的无线话筒也还很少见，3V供电时距离可达30米左右。
电路如图所示，BG与L及三极管结电容组成高频振荡电路三极管的结电容约有2~3P，要使频率落在FM范围内，线圈应在直径5mm芯一绕7圈，电容话筒受话时的振动调制着高频信号产生频偏，实现调频。
其发射距离与发射管工作电流大小有关，电阻不能先得太大也不能太小，在300~500欧之间，功率不足1毫瓦。
选择BG时，管子的f T必须大于300MHz，如用2SC3358高频管，则频率更为稳定，距离也会更远些。
电感L分作两个线圈来绕制，但绕向必须相同，L1用直径0.5mm漆包线在直径5mm骨架上绕4匝，L2绕3匝。
天线可用10cm长的软导线，使用时手摸天线会影响频率为变化。
在固定地点用时则非常稳定。
本电路可装入如墨水瓶盖内，还可以装在笔套内，电池用A13号电池或更小号的，但注意用小容量电池时加一开关以节电。
