详细解说开漏输出和推挽输出1,开漏输出(Open-Drain)首先讲一下集电极开路输出(Open-Collector),单片机I/O常用的输出方式的开漏输出(Open-Drain),漏极开路电路概念中提到的“漏”是指MOSFET的漏极。

同理,集电极开路电路中的“集”就是指三极管的集电极。

在数字电路中,分别简称OD门和OC门。

典型的集电极开路电路如图所示。

电路中右侧的三极管集电极什么都不接,所以叫做集电极开路,左侧的三极管用于反相作用,即左侧输入“0”时左侧三极管截止,VCC通过电阻加到右侧三极管基极,右侧三极管导通,右侧输出端连接到地,输出“0”。

从图中电路可以看出集电极开路是无法输出高电平的,如果要想输出高电平可以在输出端加上上拉电阻。

因此集电极开路输出可以用做电平转换,通过上拉电阻上拉至不同的电压,来实现不同的电平转换。

用做驱动器,由于OC门电路的输出管的集电极悬空,使用时需外接一个上拉电阻Rp到电源VCC。

OC门使用上拉电阻以输出高电平,此外为了加大输出引脚的驱动能力,上拉电阻阻值的选择原则:从降低功耗及芯片的灌电流能力考虑应当足够大;从确保足够的驱动电流考虑应当足够小。

将OC门输出连在一起时,再通过一个电阻接外电源,可以实现“线与”逻辑关系。

只要电阻的阻值和外电源电压的数值选择得当,就能做到既保证输出的高、低电平符合要求,而且输出三极管的负载电流又不至于过大。

集电极开路输出除了可以实现多门的线与逻辑关系外,通过使用大功率的三极管还可用于直接驱动较大电流的负载,如继电器、脉冲变压器、指示灯等。

由于现在MOS管用普遍,而且性能要比晶体管要好,所以很多开漏输出电路,和后面要讲的推挽输出电路都用MOS管实现。

再来就是开漏输出电路,和集电极开路一样,顾名思义,开漏电路就是指从MOSFET的漏极输出的电路。

典型的用法是在漏极外部的电路添加上拉电阻到电源如图所示。

完整的开漏电路应由开漏器件和开漏上拉电阻组成。

单片机IO口推挽输出与开漏输出的区别(转)

单片机IO口推挽输出与开漏输出的区别(转)

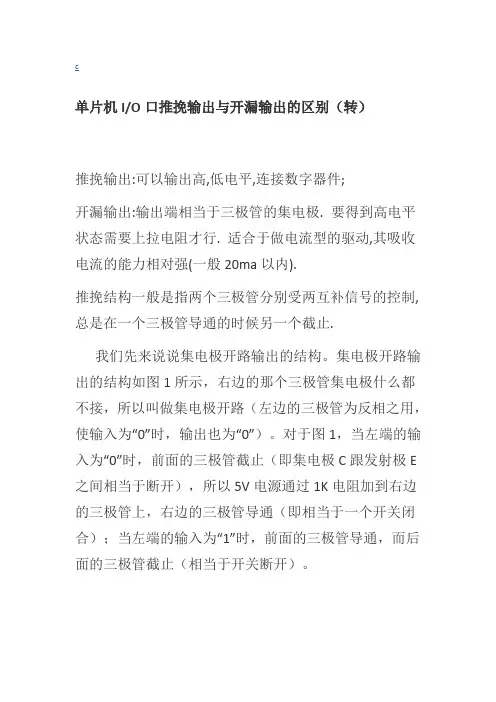

c单片机I/O口推挽输出与开漏输出的区别(转)推挽输出:可以输出高,低电平,连接数字器件;开漏输出:输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内).推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候另一个截止.我们先来说说集电极开路输出的结构。

集电极开路输出的结构如图1所示,右边的那个三极管集电极什么都不接,所以叫做集电极开路(左边的三极管为反相之用,使输入为“0”时,输出也为“0”)。

对于图1,当左端的输入为“0”时,前面的三极管截止(即集电极C跟发射极E 之间相当于断开),所以5V电源通过1K电阻加到右边的三极管上,右边的三极管导通(即相当于一个开关闭合);当左端的输入为“1”时,前面的三极管导通,而后面的三极管截止(相当于开关断开)。

我们将图1简化成图2的样子。

图2中的开关受软件控制,“1”时断开,“0”时闭合。

很明显可以看出,当开关闭合时,输出直接接地,所以输出电平为0。

而当开关断开时,则输出端悬空了,即高阻态。

这时电平状态未知,如果后面一个电阻负载(即使很轻的负载)到地,那么输出端的电平就被这个负载拉到低电平了,所以这个电路是不能输出高电平的。

再看图三。

图三中那个1K的电阻即是上拉电阻。

如果开关闭合,则有电流从1K电阻及开关上流过,但由于开关闭其它三个口带内部上拉),当我们要使用输入功能时,只要将输出口设置为1即可,这样就相当于那个开关断开,而对于P0口来说,就是高阻态了。

对于漏极开路(OD)输出,跟集电极开路输出是十分类似的。

将上面的三极管换成场效应管即可。

这样集电极就变成了漏极,OC就变成了OD,原理分析是一样的。

另一种输出结构是推挽输出。

推挽输出的结构就是把上面的上拉电阻也换成一个开关,当要输出高电平时,上面的开关通,下面的开关断;而要输出低电平时,则刚好相反。

比起OC或者OD来说,这样的推挽结构高、低电平驱动能力都很强。

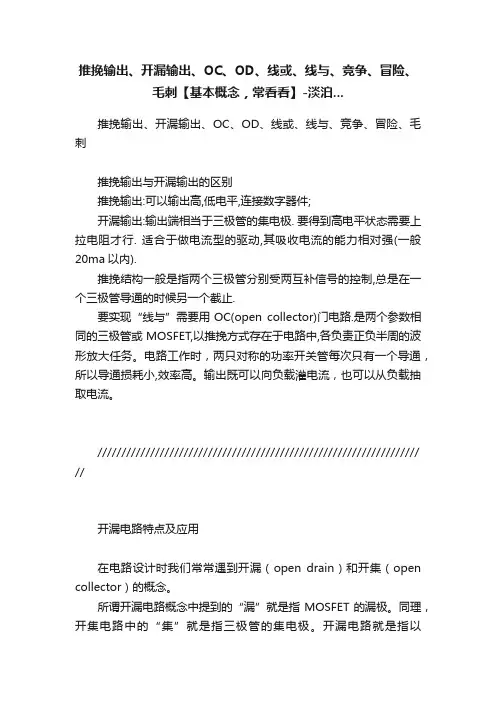

推挽输出、开漏输出、OC、OD、线或、线与、竞争、冒险、毛刺【基本概念,常看看】-淡泊...
