电动车控制器接线原理图
典型电动自行车控制器接线图
典型电动自行车控制器接线图
我们介绍一些典型电动自行车控制器接线图，通过这些接线图可以了解电动自行车电机驱动、控制系统的构成。
1.以zkc3615KA型控制器为核心构成的有刷电机驱动、控制系统接线图
由zkc3615KA型控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-4所示。
2.以598系列智能型有刷控制器为核心构成的有刷电机驱动、控制系统接线图
由598智能型有刷控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-5所示。
3.以wzk3610C型无刷控制器为核心的构成无刷电机驱动、控制系统接线图
由wzk361OC型无刷控制器、电机、转把、闸把、助力传感器为核心构成的有刷电机驱动、控制系统如图8-6所示。
4.以1+1助力型36V/250W无刷控制器为核心的无刷电机驱动、
控制系统接线图
由l+1助力型36V/250W无刷控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-7所示。
5.以1+1助力型48V/250W无刷控制器为核心的无刷电机驱动、控制系统接线图
由l+1助力型48V/250W无刷控制器、电机、转把、闸把、助力传感器为核心构成的无刷电机驱动、控制系统如图8-8所示。

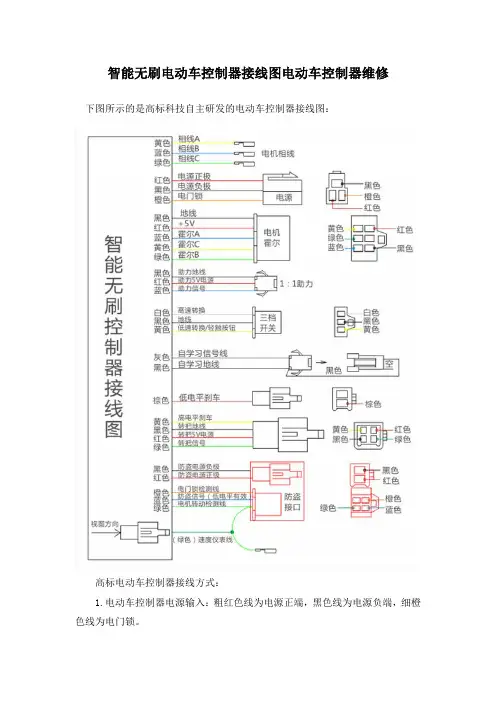

智能无刷电动车控制器接线图电动车控制器维修
智能无刷电动车控制器接线图电动车控制器维修
下图所示的是高标科技自主研发的电动车控制器接线图：
高标电动车控制器接线方式：
1.电动车控制器电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。
2.电动车电机相位（u,v,w 输出）：粗黄线为U，粗绿线为V，粗蓝色为W。
3.电动车控制器转把型号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。
4.电动车电机霍尔（A,B,C输入）：细红色线为+5V电源，细黑色线为接地线，细黄色线为A，细绿色线为B，细蓝色线为C。
5.电动车刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，细黑色线为接地线。
6.电动车传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入。
7.电动车仪表（转速）：细紫色线。
8.电动车巡航：细棕色线。
9.电动车限速：细灰色线。
10.电动车自动识别开关线：细黄色线。
电动车控制器接线图
2009-03-31 02:59 P.M.1.如何判断电动车电机是60°或者是120°？
拔掉（断开）霍尔插头，然后开电门锁。慢拧转把，电机有动静表示电机60°。若一点动静也没有就是120° 。
中间是正的????就是想垄断售后啊，这样的话就没有通用性了。
20.48V500W无刷电摩，转速变慢，换了两个转把也是一样，直接短接转把正5V与信号线，速度则正常，是不是控制器出现问题了呢？以前遇到过此种故障，拔开限速线就行了，可这回不知是啥问题？
先把控制器限速拔开试试，不行的话换个新控制器试试，如果换好了，就说明原控制器的转把线路输入电阻变的太大了，已经不好了。把限速线分开包好，可能是限速线碰到水了。
13.今天朋友转来一台车，电机咯噔咯噔响。将其控制器装在其他车上正常仔细检查发现电机转一圈响一下排除机械故障后打开电机发现一块磁钢碎掉（未脱落）一块不完整（厂家填缝的大半块）换掉碎的依旧看来只有换无霍尔控制器了。
做工这么差啊，可能是磁场不均匀的问题，霍尔无法准确定位导致。朋友说的对我也遇到和你一样的问题我的是和平电车，电机换过霍尔和控制器以后就和你说的问题一样，我试过好多次也不行。最后也是装一个无霍尔控制器一切正常。
8.如何检测电瓶好坏，如何检测电瓶容量？
直接用电炉丝放电，然后量电压。电压下降不合常理的快的，这个电池就完 了。
9.无刷电机其中有一根绕组线与其他任意一根短路，没有阻力，说明什么，要不要紧？
说明其中一个线已经断了，3根粗线分别接触，都应该有阻力才行，如果其中一根没有阻力，则断了。
智能无刷电动车控制器接线图
智能无刷电动车控制器接线图下图所示为高标科技六管精细驱动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。
2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。
3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。
4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。
细黄色线为 A，细绿色线为 B，细蓝色线为 C。
5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。
6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。
7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。
也是用朔料插销弄在一起的。
3.仪表线、速度线、刹车断电线。
一般仪表线和刹车断电线也是在一起的。
4.还有两个线，它们可以互相连接在一起的，那可以调节角度。
（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。
2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。
3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。
4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。
细黄色线为 A，细绿色线为 B，细蓝色线为 C。
5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。
智能无刷电动车控制器接线图电动车控制器维修 (3)
智能无刷电动车控制器接线图电动车控制器维修
下图所示的是高标科技自主研发的电动车控制器接线图：
高标电动车控制器接线方式：
1.电动车控制器电源输入：粗红色线为电源正端，黑色线为电源负端，细橙
色线为电门锁。
2.电动车电机相位（u,v,w 输出）：粗黄线为U，粗绿线为V，粗蓝色为W。
3.电动车控制器转把型号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。
4.电动车电机霍尔（A,B,C输入）：细红色线为+5V电源，细黑色线为接地线，细黄色线为A，细绿色线为B，细蓝色线为C。
5.电动车刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，细黑色线为接地线。
6. 电动车传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入。
7.电动车仪表（转速）：细紫色线。
8.电动车巡航：细棕色线。
9.电动车限速：细灰色线。
10.电动车自动识别开关线：细黄色线。
高标科技在电动车控制器行业领域始终占据领先地位，技术实力远超行业标准，是众多知名电动车厂商的指定战略合作伙伴，高标科技的合作电动车厂商有爱玛电动车、雅迪电动车、绿源电动车、欧派电动车、金彭电动车、小刀电动车、立马电动车、绿驹电动车、绿佳电动车、大阳电动车、凯骑电动车、台铃电动车、宝岛电动车、澳柯玛电动车、富士达电动车、小鸟电动车、比德文电动车、安尔达电动车、新大洲电动车、喜德盛电动车等。

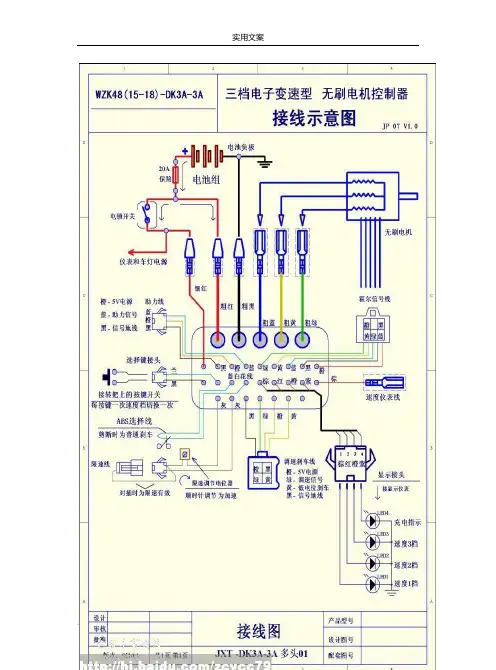

电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车控制器接线图
智能无刷电动车控制器接线图
下图所示的是高标科技自主研发的电动车控制器接线图：
高标电动车控制器接线方式：
1. 电动车控制器电源输入：粗红色线为电源正端，黑色线为电源负
端，细橙色线为电门锁。
2. 电动车电机相位（u,v,w 输出）：粗黄线为U，粗绿线为V，粗蓝色
为W。
3. 电动车控制器转把型号输入：细红色线为+5V电源，细绿色为手柄
信号输入，细黑色线为接地线。
4. 电动车电机霍尔（A,B,C输入）：细红色线为+5V电源，细黑色线为
接地线，细黄色线为A，细绿色线为B，细蓝色线为C。
5. 电动车刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色
线为机械刹，细黑色线为接地线。
6. 电动车传感器：细红色线为+5V电源，细黑色线为接地线，细绿色
线为传感器信号输入。
7. 电动车仪表（转速）：细紫色线。
8. 电动车巡航：细棕色线。
9. 电动车限速：细灰色线。
10. 电动车自动识别开关线：细黄色线。
高标科技在电动车控制器行业领域始终占据领先地位，技术实力远
超行业标准，是众多知名电动车厂商的指定战略合作伙伴，高标科技的
合作电动车厂商有爱玛电动车、雅迪电动车、绿源电动车、欧派电动
车、金彭电动车、小刀电动车、立马电动车、绿驹电动车、绿佳电动
车、大阳电动车、凯骑电动车、台铃电动车、宝岛电动车、澳柯玛电动
车、富士达电动车、小鸟电动车、比德文电动车、安尔达电动车、新大
洲电动车、喜德盛电动车等。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车控制器接线图详解
电动车控制器接线图详解首先确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线] 然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。
其次关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。
接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V左右[红黑线][别忘了万用表打到直流档上]。
第三各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。
接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。
电机正常转，证明转把有问，换个转把。
第四电机正常转后，刹车断电线，霍尔线，仪表线等等。
第五控制器的每根线是什么意思可以看产介绍里面图示说明。
(下图为高标电动车控制器的线路图)第六电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。
拆开电瓶可以看到“+”电源正极“-”电源负极。
总的来说按大件找，按大件安装，最容易理解最准确。
第七若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车控制器原理图
电动车控制器原理图因控制器批次及功能不同，主板颜色有分多种，具体以实物为主！本图均为随机实物拍照，供大家参考！以下为几款控制器外接引线插头及说明，插头所标字母及详细功能请对照宝贝描述里面的相关注释。
购买后安装时，请对照以下图片进行引线查对！A组：控制工作电源线：常见多为三根，一根粗黑是主负极，一根粗红是主正极。
还有一根稍微细一点点的是钥匙控制线。
B组线：电机主线包供电驱动线，三根粗线C组线：电机霍尔线，主要负责电机与控制器的信号沟通D组线：转把调速线。
主要负责电机速度的调整E组线：自学习线，又称自识别线。
F组线：刹车线，又称刹车断电线。
G组线附加功能线，多为两根线，通过一个按钮，或者拨动的开关进行对功能的启闭控制，常见的有巡航定速功能，变速提速功能，高中低速循环变档功能，倒车功能等。
具体确切功能以所选择的控制器类型默认功能或买家的要求为准。
H组线脚踏脉冲助力1：1此线主要用在带脚蹬的自行车款电动车，电摩款无法使用。
J组线速度仪表线（非电量或状态）K组线刹车断电线（高电平刹车线），一般使用率较少L组对插线36V48V手动电压选择线M组线：七排线或称松正七排线N组线高中低速显示线。
P组线一款双模控制器的自动巡航选择线无刷控制器只是对功能接而不是对型号接车子型号和控制器型号没有用只要根据自己需要的功能进行选择安装和接线其实很简单请看下面简图下图是常见普通车子的前车头电路！仔细分析可见与控制器无关名称：全智能最强无刷电机控制器（只要是无刷电机电动车就可以用）（注意参数：6管！350W 17A±1A）(350W可以完全代替0-350W之间的控制器）(17A±1A可以完全代替0-17A之间的控制器）（真正决定实际功率和电流取决与电机）（外壳尺寸大概：10.5*7*3.3厘米）(如果算上固定加长的铁片总长13厘米）（默认附属功能：1：1助力，高、低电平刹车、速度仪表、欠压保护、过流保护、堵转保护、防飞车保护,买家在选购过程中如无特别要求添加的功能，一律默认配置发货！谢谢合作！)特别注意：由于电机与控制器的搭配组合效率是共同因素，所以有时候同样一个控制器在不同的电机上速度不可能一摸一样。
无刷电动车控制器接线方法(配图)
无刷电动车控制器接线方法（配图）——程国锦无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无刷电动车控制器接线说明
1．电源输入
粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）
粗黄色线为U 粗绿色线为
V 粗蓝色线为W
3．转把信号输入
细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）
细红色线为+5V电源细黑色线为接地线
细黄色线为 A 细绿色线为
B 细蓝色线为 C
5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）
6．传感器
细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入
7．仪表（转速）：细紫色线
8．巡航：细棕色线
9．限速：细灰色线
10．自动识别开关线：细黄色线
PIC16F72智能型无刷电动车控制
器使用方法和注意事项
1、在接线前先切断电源，按接线
图所示连接各根导线；
2、该控制器应安装在通风、防
水、防震部位。
3、控制器限速控制插头应放置容
易操作的地方。
4、控制器接插件应接插到位，禁
止将控制器电源正负极反接（即严
禁粗红、细橙和粗黑；细红和细黑
接反）。
5、电机模式自动识别：正确接好
电动车控制器的电源、转把、刹把
等线束，,将电机识别模式开关线
（细黄）短接，打开电门锁，使电
机进入自动识别状态，若电机反转
则按一下刹车即可使电机正向转
动，在控制器识别电机模式10秒
后将电机识别模式开关线（细黄）
直接断开即可完成电机模式自动识
别。
6、1+1助力方向调整：在通电状
态，将调速电阻从最大值调到最小
值，再回到原始状态后，可将1+1
助力的方向从正向模式切换到反向
模式，再调整一次可从反向模式切
换到正向模式，并将最终的模式存
入单片机。
控制器线：红粗是正极，黑粗是负
极，红细是转把5V正极，黑细是
负极，绿色是信号线，你看看你的
转把线是不是没有接好，红细5V
正极和绿色是信号线两个相碰看看
电机转吗？如果转动就是转把线你
的转把黑线断了。
电动车控制器怎么接线
1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
也是用朔料插销弄在一起的。
3，仪表线、速度线、刹车断电线。
一般仪表线和刹车断电线也是在一起的，
4，还有两个线，它们可以互
相连接在一起的，那可以调节
角度。
（60度和120度）
5，三跟主相线，5跟细的
（和电机里面霍尔连接的）
再具体说下连接办法！
第一个，注意好正负极就可以
了！
第二个，需要调试不可能一次
成功的。
（随便乱接）
第三个，需要根据经验找到，
先排除其他的线的作用，！
第四个，一般最后调试不出
来，就可以考虑是电机和控制
器角度问题了！
第五个，控制器和电机有严格
的匹配关系，需要慢慢调试。
哎，没有修过电动车肯定是接
不出来的，无刷的有点难度！
相信有刷的你可以搞定！还有
的就是控制器和电机就算型号
一样（假如都是48V300W）
也是有可能装上去没有作用
的！主要是电机霍尔不匹配！建议你装个无霍尔控制器！
注意正负极千万别接错！其他都可以接错
利捷电动车控制器，接线？
浏览次数：221次悬赏分：0|解决时间：2011-7-6 17:01 |提问者：kingdommall
三合一控制器：助力、三(1/2/3)档显示、报警
批号:LSCX100515179
电压:48V 限流:17+1A 转
把:1.1~4.2V
欠压:42+-1V 刹车:低电平相位角:60度
控制器上共十类插头，29条线：（一）、3线，6.3mm子弹壳
1、粗红
2、粗黑
3、细红
（二）、3根6.3mm圆形插头
4、粗黄
5、粗蓝
6、粗绿
（三）、5线，子弹头
7、细红
8、细黑
9、细黄
10、细绿
11、细蓝
（四）、3线，子弹壳
12、细黑
13、细绿
14、细红（五）、15、绿白单独细线，
6.3mm子弹头
（六）、2线，子弹头
16、橙
17、黑
（七）、3线，针式黑色插头
18、黑
19、绿
20、红
（八）、21、绿，圆形插孔
（九）、3线，子弹壳
22、紫
23、棕
24、灰
（十）、5线，预留红色子弹头
25、红(电门前)
26、黑(负极)
27、黄(0~27V)
28、蓝(电门后)
29、棕(1.1~4.8V)
一、电源线：（固定，4mm子弹
壳）3根
1、粗红(电门前)
2、粗黑(－极)
3、细红(电门后)
二、电机相线：（固定，4mm圆
形插孔）3根
4、粗黄A
5、粗兰B
6、粗绿C
三、电机霍尔线：
（固定，子弹头）5根
7、细红(+5V)
8、细黑
9、细黄x
10、细蓝y
11、细绿z
四、转把线（固定，子弹壳）3根
13、细绿(1.1~4.8V)
14、细红(+5V)
五、（低电平）刹车：
15、绿白4mm单独子弹头(常态
48V/刹车0V)
六、手动换档，（子弹头）2根：
16、橙
17、黑
七、助力（针式插头）
18、黑
19、绿
20、红
八、仪表速度：
21、绿（圆形插头，0~27V）
九、仪表1/2/3档显示：
22、紫(1档显示)
23、棕(2档显示)
24、灰(3档显示)
十、预留报警(25、26、27)、28
仪表速度、29转把信号。
（红色
子弹头）5线
25、红(电门前)
26、黑(负极)
27、蓝(电门后)
28、黄(0~27V仪表速度)
29、棕(1.1~4.8V转把)
