基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。
本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。
51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。
本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。
本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。
接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。
将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。
软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。
本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。
通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。
2. 51单片机概述51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。
它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。
51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。
51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。
其存储器分为程序存储器（ROM）和数据存储器（RAM）。
程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。
51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。
51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。
(完整)基于STC单片机的电子时钟毕业设计(DOC)
电子时钟［摘要] 本设计是基于STC单片机的电子时钟技术，由STC12C5A16S2芯片和LCD1602液晶显示屏,DS18B20进行温度测量，辅以必要的的电路，构成一个单片机定时闹钟。
电子钟可采用数字电路实现，也可以采用单片机来完成.LCD显示“时”，“分”，LED闪动来做秒计数,定时时间到能发出警报声或者启动继电器，从而控制电器的启停。
现在是自动化高度发达的时代，特别是电子类产品都是靠内部的控制电路来实现对产品的控制，达到自动运行的目的，这就需要我们这里要做的设计中的电器元件及电路的支持。
在这次设计中主要是用STC12C5A16S2来进行定时，也结合着其他辅助电路实施控制，在定时的时候，按一下控制小时的键对小时加一;按一下控制分钟的键对分钟加一；到达预设的时间,此电路就会发出报警声音提示已经到点。
[关键词] 定时闹钟STC12C5A16S2 LCD1602Time clock［Abstract］ The regular alarm clock designers design， by the microcontroller STC12C5A16S2 chip and LCD1602 display、 DS18B20 , combined with the necessary circuitry to form a single—chip timer alarm clock. Clock can be digital circuit，the microcontroller can also be used to complete。
LCD display "when”, "sub”，LED flash to do the second count， regular time to be able to sound an alarm or start relay to control the electrical start and stop. Now is the era of highly developed automation, especially electronic products are relying on the internal control circuitry to achieve control of the product to achieve the purpose of automatic operation， which requires us to do the design of electrical components and circuits to support 。
电子钟课程设计--基于单片机的电子钟设计
电子钟课程设计--基于单片机的电子钟设计烟台南山学院单片机课程设计题目基于单片机的电子钟设计姓名：吴志涛所在学院：计算机与电气自动化学院所学专业：自动化班级：自动化2班学号： 201002160229指导教师：杨国庆完成时间： 2013.9.20目录一、设计任务与要求 (2)1．设计的目的 (2)2．设计的指标 (2)3．设计的要求 (2)二、总体方案设计 (2)1．设计的思路 (2)2.电路的结构特征 (3)3.数据输入输出(I/O) (4)三、单元电路分析与设计 (4)1.显示部分数码管（LED） (4)2.键盘部分 (5)四、总原理图及元器件清单 (5)1.总程序图 (5)2.时间产生流程图 (6)3.按键控制流程图 (7)4.电子钟软件系统程序 (7)5.元器件清单 (10)五、软件仿真 (11)六、结论与心得 (11)七、参考文献 (12)一、设计任务与要求1．设计的目的设计一个带有年月日、时分秒及星期显示的电子钟。
电子钟的主要功能是给人们提供时间和日期信息，无论其形式如何，从外部都可分为显示和校准两部分。
为使电子日历协调工作，整个系统从功能上可分为实时时钟、显示和键盘三个模块，分别完成时间和日期的计算以及人机交互的管理等。
2．设计的指标电子钟是一套完整的时间显示系统，采用单片机等控制设计作为核心控制器，并能实时显示当前的日期，能够设置时间等操作。
3．设计的要求本电子钟能动态显示年、月、日、星期、小时、分钟、秒。
二、总体方案设计按照系统设计功能的要求，初步确定系统由主控模块、时控模块、及显示模块和键盘接口模块共4个模块组成。
主控芯片使用51系列STC89C52RC单片机，时钟芯片使用美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟DS1302。
采用DS1302作为计时芯片，可以做到计时准确。
更重要的是，DS1302可以在很小电流的后备电源（2.5～5.5V电源，再2.5V时耗电小于300nA），而且DS1302可以编程选择多种充电电流来为后备电源进行慢速充电，可以保证后备电源基本不耗电。
基于单片机的电子时钟设计

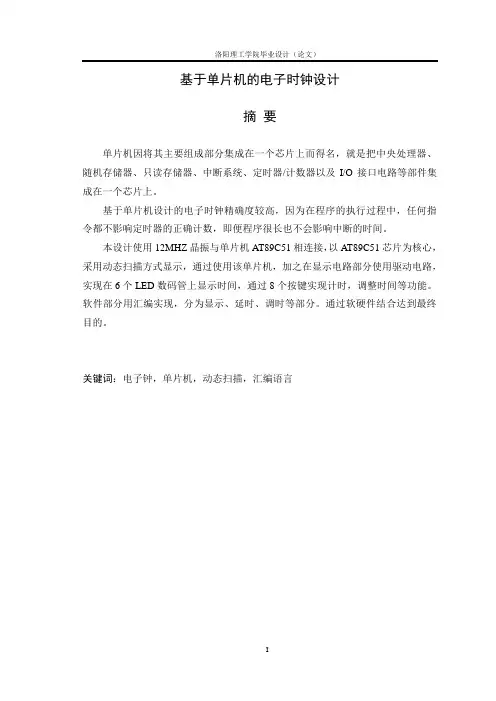

基于单片机的电子时钟设计摘要单片机因将其主要组成部分集成在一个芯片上而得名，就是把中央处理器、随机存储器、只读存储器、中断系统、定时器/计数器以及I/O接口电路等部件集成在一个芯片上。

基于单片机设计的电子时钟精确度较高，因为在程序的执行过程中，任何指令都不影响定时器的正确计数，即便程序很长也不会影响中断的时间。
本设计使用12MHZ晶振与单片机AT89C51相连接，以AT89C51芯片为核心，采用动态扫描方式显示，通过使用该单片机，加之在显示电路部分使用驱动电路，实现在6个LED数码管上显示时间，通过8个按键实现计时，调整时间等功能。
软件部分用汇编实现，分为显示、延时、调时等部分。
通过软硬件结合达到最终目的。
关键词：电子钟，单片机，动态扫描，汇编语言Based on Single-chip Electronic Clock DesignABSTRACTBecause of its main microcontroller component integrated in a chip named,is the MCU,ram and ROM,interrupt system,timer/counter and I/O interface circuit and other parts in a single chip integrated.Based on the design of the electronic clock with high accuracy, because during the execution of the program, any command does not affect the normal counting timer, even when the program is very long and will not affect the interruption time This design uses a 12 MHZ crystal to connect with the machine AT89C51,takes AT89C51 chips as core.It adopts the dynamic state of the scanning method to ing this MCU and drive electric circuit,we are able to show time on six LED figures tubes.We can use eight key to constitute time and adjust time.The software part is realized by assembler language.It was divided into to show ,delay,adjust time etc.We get the end purpose combining the software and the hardware.KeyWords: Electric clock, MCU, Dynamic state scanning, Assembler language目录前言 (1)第1章绪论 (2)1.1 Proteus软件简介 (2)1.2 单片机的型号选择 (3)1.3 数码管显示工作原理 (4)1.4 晶振介绍 (5)第2章整体设计思路 (7)2.1 方案论证与比较 (7)2.1.1电子时钟方案 (7)2.1.2数码管显示方案 (7)2.1.3 设计思路分析 (8)2.2 A T89C51单片机简介 (8)2.2.1 主要特性 (9)2.2.2 管脚说明 (10)2.2.3 振荡器特性 (11)2.3 TMOD定时器/计数器 (12)2.3.1 TMOD定时器/计数器方式寄存器 (12)2.3.2 TCON定时器/计数器控制寄存器 (12)2.3.3 定时器/计数器的初始化 (13)2.3.4 LED数码管 (13)第3章系统硬件设计 (15)3.1总体设计 (15)3.1.1系统说明 (15)3.2模块设计 (15)3.2.1电源部分 (15)3.2.2复位电路 (16)3.2.3 程序下载接口 (17)3.3 显示部分 (17)3.4时钟电路DS1302工作原理 (18)3.4.1时钟电路DS1302工作原理 (18)3.4.2引脚功能及结构 (18)3.4.3 DS1302的寄存器 (19)3.5 MAX7219工作原理简介 (19)3.5.1引脚分配及功能 (20)3.5.2 寄存器介绍 (20)3.6 按键电路 (22)3.6.1 74HC21 (22)3.6.2 74HC02 (23)3.6.3 74HC373 (23)3.7 晶振电路 (24)3.8系统总体原理图 (25)第4章系统软件设计 (26)4.1系统主程序流程图 (26)4.2时钟显示程序流程图 (26)4.3外部中断处理流程图 (27)4.4子程序举例 (28)4.4.1 显示子程序 (28)4.4.2 定时中断子程序 (29)4.4.3键盘处理程序 (30)第5章系统调试与仿真 (34)5.1系统软件调试 (34)5.2 Proteus软件介绍 (34)5.2.1 Keil uVision4软件介绍 (35)5.3 Proteus中Hex 文件选择 (37)结论 (39)谢辞 (40)参考文献 (41)附录 (42)外文资料翻译 (50)中文翻译 (55)前言一寸光阴一寸金，寸金难买寸光阴。
