纳米材料电学性质的研究

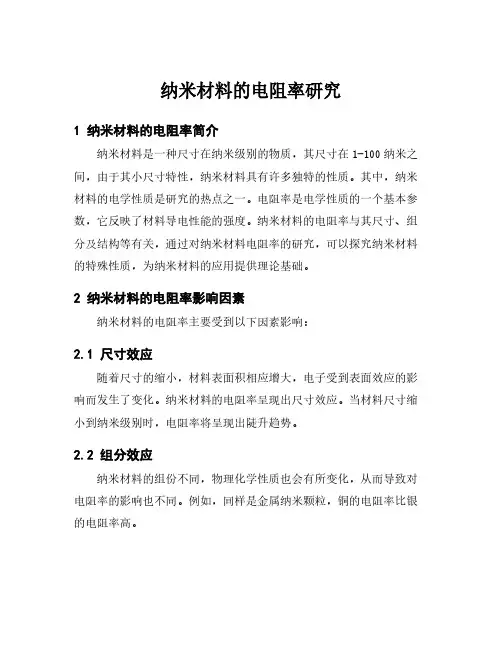

纳米材料的电阻率研究
纳米材料的电阻率研究1 纳米材料的电阻率简介纳米材料是一种尺寸在纳米级别的物质，其尺寸在1-100纳米之间，由于其小尺寸特性，纳米材料具有许多独特的性质。
其中，纳米材料的电学性质是研究的热点之一。
电阻率是电学性质的一个基本参数，它反映了材料导电性能的强度。
纳米材料的电阻率与其尺寸、组分及结构等有关，通过对纳米材料电阻率的研究，可以探究纳米材料的特殊性质，为纳米材料的应用提供理论基础。
2 纳米材料的电阻率影响因素纳米材料的电阻率主要受到以下因素影响：2.1 尺寸效应随着尺寸的缩小，材料表面积相应增大，电子受到表面效应的影响而发生了变化。
纳米材料的电阻率呈现出尺寸效应。
当材料尺寸缩小到纳米级别时，电阻率将呈现出陡升趋势。
2.2 组分效应纳米材料的组份不同，物理化学性质也会有所变化，从而导致对电阻率的影响也不同。
例如，同样是金属纳米颗粒，铜的电阻率比银的电阻率高。
2.3 结构效应纳米材料的结构特殊，包括晶体结构、界面结构等，都会对电阻率产生很大的影响。
例如，由于分子器件整体工作在纳米级别，所以，分子之间的距离、分子的排列方式等都会对电阻产生影响。
3 纳米材料的电阻率研究方法3.1 实验方法3.1.1 恒流法常见的电学性质实验方法，通常采用恒流法来测试材料的电阻率。
实验时，在一定的电压下，通过测量材料中通过的恒定电流来计算其电阻率。
3.1.2 电学阻抗谱法电学阻抗谱法主要用于固体材料研究。
通过在测量样品上施加交变电场来获取材料的电学特性。
该方法可用于研究液态的纳米材料。
3.2 计算方法3.2.1 经验公式经验公式是针对某些规律化现象建立的简单数学关系式。
在一定的范围内，经验公式求得的电阻率和实验测量结果较为一致。
3.2.2 量子化学计算方法在计算机的协助下，量子化学计算方法可以对纳米材料的电阻率进行研究。
通过分子动力学模拟和密度泛函理论求解，可以得到材料中电子密度的分布情况，从而计算出电阻率。
4 纳米材料的电阻率应用4.1 磁性存储器随着信息技术的飞速发展，磁性存储器已经成为了存储海量数据的重要手段之一。
碳纳米管的电学特性和应用
碳纳米管的电学特性和应用碳纳米管是一种由碳原子构成的纳米材料，具有优异的机械、电学和光学性质。
其中，碳纳米管的电学特性尤为重要，在多个领域具有重要的应用。
一、碳纳米管的电学特性碳纳米管是一种单层或多层的管状结构，具有直径几十纳米至微米级别，长度可达数十微米至数百微米。
碳纳米管具有极高的电导率，电子在管内行进时几乎不会受到散射，从而具有很低的电阻率。
此外，碳纳米管具有优异的导电性能，可用作超导体或半导体。
碳纳米管的导电性能取决于管径、壁数、杂质等因素，有些碳纳米管还具有半导体特性。
碳纳米管的电学性质还表现为量子限制效应和门极调控效应。
量子限制效应是指在微观世界中，粒子的运动受到空间限制时，其运动特性将发生量子化，如电子在碳纳米管中运动时，其能量和状态受管径和壁数等因素限制。
门极调控效应是指在某些情况下，通过改变管墙上的门极电压，可控制电子的传输。
二、碳纳米管的应用1. 电子器件碳纳米管的导电性能和量子限制效应为电子器件的制造提供了新思路和新途径。
碳纳米管可以制成晶体管、场效应晶体管、逻辑门等电子器件，其速度、功率和稳定性均优于传统晶体管。
碳纳米管晶体管还可以用于可重复性高、耐辐照的集成电路制造。
2. 传感器碳纳米管可用于制造敏感元件，在化学、生物、环境等领域中应用广泛。
例如，将碳纳米管制成气敏电阻器，可用于检测空气中的气体污染物；将碳纳米管变形后，可检测生物和化学物质的变化。
3. 储能材料碳纳米管具有超高的比表面积和电导率，适合用于储能材料的制备。
其制成的纳米复合材料在超级电容器和锂离子电池中应用广泛。
与传统电池材料相比，碳纳米管具有更高的能量密度和更长的循环寿命。
4. 材料强化碳纳米管可以与多种材料复合制成纳米复合材料，具有卓越的力学性能和耐磨性。
例如，与碳纤维、玻璃纤维、陶瓷等材料复合后，可以制成高强度、高刚度的材料用于航空、汽车、体育器材等领域中。
总之，碳纳米管的电学特性使其在电子器件、传感器、储能材料和材料强化等领域中具有广泛的应用前景。
纳米材料的电化学特性研究
纳米材料的电化学特性研究纳米材料是目前科技领域中研究最为活跃的领域之一，因其在电子、生物、医学等领域中特殊的性质而备受关注。
其中，在电化学领域中的研究应用中，纳米材料的电化学特性是其重要的研究方向之一。
一、纳米材料的电化学特性随着纳米科技的快速发展，研究人员发现，纳米材料具有与大尺寸材料不同的电化学特性。
纳米材料能够在电极表面形成大量的过渡状态，在电子传输和催化反应等方面表现出卓越的性能。
这种特殊的电化学行为可以增强电极材料的功能，让其在化学电池、超级电容器等领域中发挥重要作用。
二、纳米材料的材料特性纳米材料具有比表面积大、尺寸小、特殊的光学、磁学、电学性能等显著特点。
这些优越的特性使其在生物学、医学、催化学、光学、电化学等多个领域的研究和应用中具有广泛的前景和应用价值。
例如，在电极应用中，纳米材料具有更高的电活性面积，使其具有更强的电化学反应活性。
此外，纳米材料可易于形成连续的电子传输通道，这种特殊的催化性质能够促进化学反应过程。
三、纳米材料的电化学应用在电池领域中，纳米材料可以增强电极材料的活性，提高电池的性能和寿命。
石墨烯、二维材料和硅纳米颗粒等纳米材料的应用在锂离子电池中可以增加电池的能量密度和倍率，推动现代移动设备和纯电动汽车的飞速发展。
在超级电容器中，纳米材料也表现出了良好的表现。
以锂钛石的二维材料为例，其比表面积与电容量的组合非常有利，使其在超级电容器领域的研究中具有广泛的应用前景。
此外，纳米材料在催化学领域中也有重要应用。
金属纳米颗粒具有高表面积和规律的孔道结构，能够提高反应速率和选择性。
另外，有机/无机复合纳米材料和纳米合金也在电化学催化学中表现出亮点，提高反应转化率和选择性。
四、发展趋势与展望面对日益发展的纳米材料领域，人们将不断寻求新的电化学应用，以满足其在能源领域和环保领域等方面的需求。
其中，随着石墨烯、二维材料、金属纳米粒子和生物材料等纳米材料的合成和制备技术不断发展，我们可以预见，这些材料在电化学领域中的应用将会更加广泛、创新和有益。
纳米材料的电学性质研究及应用
纳米材料的电学性质研究及应用纳米材料是一种新型材料，因其特殊的尺寸效应和表面效应，具有与宏观尺寸材料不同的物理、化学和电学性质。
在过去的几十年中，纳米材料的研究和应用已经取得了长足的进展。
其中，纳米材料的电学性质研究及应用是一个重要的研究方向。
一、纳米材料的电学性质研究纳米材料的电学性质与其尺寸和形貌密切相关，主要体现在电阻率、电导率、介电常数、电荷密度等方面。
1. 电阻率随着材料尺寸的不断减小，纳米材料中电子与原子间的散射减少，导致电子传输的流动路径减短，使电阻率降低。
同时，纳米材料还存在量子尺寸效应和界面效应等因素，使其电阻率表现出复杂的尺寸依赖性。
例如，在纯银的纳米线中，当直径小于50nm时，电阻率随直径增加而降低，但当直径小于10nm时，电阻率开始升高。
2. 电导率纳米材料的电导率与电阻率有相似的尺寸依赖性。
当材料尺寸减小到一定大小时，电导率会发生突变。
这是因为纳米材料中的电子受到晶格的限制，不再能够自由运动，从而阻碍了电子的导电。
3. 介电常数介电常数主要与材料的极化和导电性质有关。
随着尺寸的减小，纳米材料中电子的极化效应和界面效应越来越明显，从而导致介电常数的改变。
例如，在氧化锌的纳米晶体中，当粒径小于50nm时，介电常数会出现明显增加。
4. 电荷密度纳米材料的电荷密度与其表面形貌和化学成分有关。
在纳米颗粒表面，由于分子结构的改变和表面能的变化，通常会出现电子传输发生和化学反应发生的巨大变化。
以上是纳米材料电学性质的主要特征，而在实际应用中，更多的是关注纳米材料的电学性质所带来的一系列重要应用。
二、纳米材料的电学性质应用纳米材料的电学性质研究为其应用提供了重要的理论基础，同时也使得其应用领域更加广泛。
1. 生物医学纳米材料的电学性质具有较高的生物相容性和生物可降解性，可以在生物医学领域中应用。
例如，利用吸附纳米颗粒的特殊表面性质，可以研制出用于医学影像学和肿瘤治疗的纳米颗粒。
2. 能源存储纳米材料的电学性质能够提高电化学能量储存和释放的效率，因此在能源存储领域中有重要应用。
电化学法制备纳米材料的新方法
电化学法制备纳米材料的新方法随着科学技术的发展，纳米技术已经成为了当今世界研究的热点。
对于纳米材料的制备，既传统的化学和物理手段已经难以满足我们对纳米材料的需求，不过电化学法制备纳米材料已经成为了新的研究方向。
电化学法制备纳米材料是指利用电极电化学反应或电解质离子的还原或氧化反应，使原有物质分子溶解或析出，达到制备纳米材料的目的。
之所以使用电化学法制备纳米材料，是因为这种方法通过改变电解液中的离子浓度或电极电势，能够有效控制纳米材料的尺寸、形状和结构，制备出具有良好性质的纳米材料。
电化学法制备纳米材料常用的电化学技术包括电沉积、电化学溶解、电化学还原和电化学阵列等。
其中，电沉积是最常用的一种方法，主要用于金属和合金纳米材料的制备。
电化学沉积的原理就是在电极上施加一定电位，在电极和电解液之间形成局部电场，使得电解液中的金属离子或合金离子逐渐还原沉积在电极上形成纳米材料。
电化学法制备纳米材料相比于传统的化学合成方法，具有以下优势：首先，电化学法制备纳米材料可以进行原位控制，即通过调节电势、电解液成分、电极种类、电解液浓度等参数可以精准地控制纳米材料的尺寸、形貌和结构，而且从宏观角度来看，经过优化的实验条件可以制备出高纯度的纳米材料。
其次，电化学法制备纳米材料具有高效、环境友好等特点。
与传统化学合成方法相比，电化学法从根本上避免了使用有害物质，避免了对环境的污染，在制备过程中对原有物质的利用效率也比传统化学合成高，能够节约大量能源和环境资源。
第三，电化学法制备纳米材料的工艺条件简单、成本低、可重复性好等特点。
可以根据需要大量生产制备出一定质量和性能的纳米材料，供应于各种实际应用领域，如生命科学、环境治理、新能源等等。
电化学法制备纳米材料存在的问题包括，制备过程中电解液中的离子浓度和电极电势受实验条件影响较大，需要进行系统的优化设计才能达到最佳制备效果。
同时，由于电极反应等原因，产生了不必要的副反应，导致纳米材料的质量下降，因此需要针对制备条件进行不断地优化和改进。

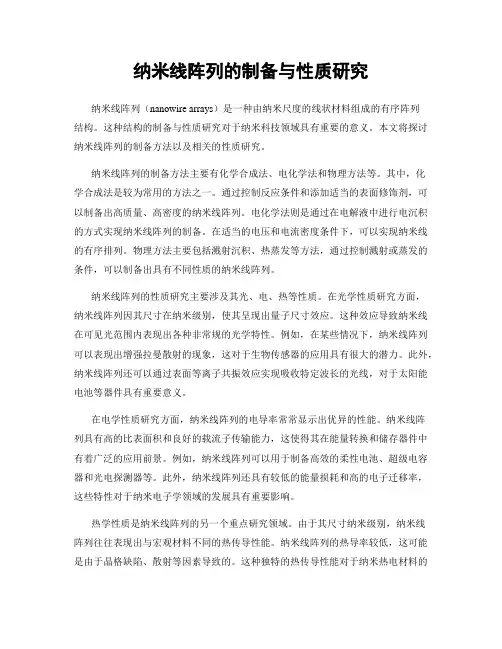

纳米线阵列的制备与性质研究
纳米线阵列的制备与性质研究纳米线阵列（nanowire arrays）是一种由纳米尺度的线状材料组成的有序阵列结构。
这种结构的制备与性质研究对于纳米科技领域具有重要的意义。
本文将探讨纳米线阵列的制备方法以及相关的性质研究。
纳米线阵列的制备方法主要有化学合成法、电化学法和物理方法等。
其中，化学合成法是较为常用的方法之一。
通过控制反应条件和添加适当的表面修饰剂，可以制备出高质量、高密度的纳米线阵列。
电化学法则是通过在电解液中进行电沉积的方式实现纳米线阵列的制备。
在适当的电压和电流密度条件下，可以实现纳米线的有序排列。
物理方法主要包括溅射沉积、热蒸发等方法，通过控制溅射或蒸发的条件，可以制备出具有不同性质的纳米线阵列。
纳米线阵列的性质研究主要涉及其光、电、热等性质。
在光学性质研究方面，纳米线阵列因其尺寸在纳米级别，使其呈现出量子尺寸效应。
这种效应导致纳米线在可见光范围内表现出各种非常规的光学特性。
例如，在某些情况下，纳米线阵列可以表现出增强拉曼散射的现象，这对于生物传感器的应用具有很大的潜力。
此外，纳米线阵列还可以通过表面等离子共振效应实现吸收特定波长的光线，对于太阳能电池等器件具有重要意义。
在电学性质研究方面，纳米线阵列的电导率常常显示出优异的性能。
纳米线阵列具有高的比表面积和良好的载流子传输能力，这使得其在能量转换和储存器件中有着广泛的应用前景。
例如，纳米线阵列可以用于制备高效的柔性电池、超级电容器和光电探测器等。
此外，纳米线阵列还具有较低的能量损耗和高的电子迁移率，这些特性对于纳米电子学领域的发展具有重要影响。
热学性质是纳米线阵列的另一个重点研究领域。
由于其尺寸纳米级别，纳米线阵列往往表现出与宏观材料不同的热传导性能。
纳米线阵列的热导率较低，这可能是由于晶格缺陷、散射等因素导致的。
这种独特的热传导性能对于纳米热电材料的设计和制备具有重要意义。
通过合理调控纳米线阵列的结构和组分，可以实现优异的热电转换效率，从而在能量转化和储存领域有着广泛的应用前景。
CdS纳米材料的制备及其电学性质研究
CdS纳米材料的制备及其电学性质研究近年来，纳米领域的发展引起了人们极大的兴趣和热情，纳米材料逐渐成为材料科学研究的热点之一。
CdS纳米材料作为一种新型半导体材料，具有许多优良的电学、光学性质，在光电领域、生物医学领域等方面具有广泛的应用前景。
本文将介绍CdS纳米材料的制备方法及其电学性质研究进展。
一、 CdS纳米材料的制备方法CdS纳米材料的制备方法主要包括物理和化学两种方法。
物理方法包括凝聚态法、气相法、水热法等，化学方法包括溶胶-凝胶法、水热法、微乳法等。
1、水热法水热法是一种简单、低成本的化学制备方法。
通过在高温高压下使CdS纳米晶体自组装形成，能够得到高质量的CdS纳米材料。
水热法制备CdS纳米材料的步骤主要包括如下几个步骤：（1）溶液混合：将Cd(NO3)2和Na2S溶解在去离子水中，得到CdS纳米材料的前体溶液。
（2）反应条件：将前驱体溶液放入高温高压反应体系中，在一定的反应时间内进行反应。
（3）沉淀和清洗：将反应后的CdS沉淀通过离心分离，用去离子水进行多次清洗，保证产品纯度。
2、微乳法微乳法是一种新型的化学制备方法，与传统的溶胶-凝胶法相比，微乳法可以得到更为均匀的CdS纳米材料。
其制备步骤如下：（1）制备微乳：将表面活性剂、油、水混合物通过高能超声波或机械搅拌等方法均匀搅拌，制备微乳。
（2）CdS纳米材料的合成：在微乳中加入Cd(NO3)2和Na2S溶液混合，充分混合后进行加热反应。
（3）清洗和分离：将反应产生的CdS纳米材料用去离子水洗涤清洗，并离心分离沉淀，得到CdS纳米粒子。
二、CdS纳米材料的电学性质研究CdS纳米材料的电学性质是其应用范围的决定因素之一，研究CdS纳米材料的电学性质对于其应用具有重要的意义。
CdS纳米材料的电学性质主要包括导电性、能带结构和光电特性等。
1、导电性CdS纳米材料的导电性受到其晶体结构和尺寸等多种因素的共同影响。
研究发现，CdS纳米材料呈现出明显的尺寸效应，纳米粒子尺寸越小，其导电性越强。
量子纳米材料的性质及在电子学领域的应用
量子纳米材料的性质及在电子学领域的应用随着科技的不断发展，越来越多的领域可以通过量子纳米材料得到改进和提升。
量子纳米材料因其特殊的性质而受到关注，这些性质使得其在电子学领域具有广泛的应用前景。
本文将介绍量子纳米材料的性质及其在电子学领域的应用。
一、量子纳米材料的性质量子纳米材料的尺寸一般在1-100纳米之间，这个尺寸范围比普通材料的尺寸小得多。
这种尺寸的微小变化可以使得材料的性质发生显著改变，因此，量子纳米材料具有许多普通材料所不具备的独特性质。
1.量子效应当材料的尺寸缩小到纳米级别时，其电子的波长与材料尺寸处于同一量级，这种情况下，电子不能像传统意义下的粒子那样移动，而是表现出波粒二象性，即在材料中存在电子的波函数。
这种效应通常被称为量子效应，它使得量子纳米材料的电学性质变得非常稳定，具有很高的电导率和电阻率。
2.表面效应由于纳米材料本身的尺寸小于几十纳米，因此相对表面积也会很大，因而表面的能量会受到显著影响，表面上的原子和分子数目也会减少，从而改变了表面的化学反应特性。
在量子纳米材料上，化学反应常常会发生在表面，因此表面效应也是其独特性质之一。
3.光学效应在量子纳米材料中，电子部分的能量量子化，使得材料的光学性质发生了重要变化。
当光源与纳米材料接触时，光子的能量将被传递给纳米材料，这种情况下，电子波函数的能量与土耳其隧道的宽度有关。
这使得量子纳米材料的光谱具有不同的特征，其颜色和反射率也会不同。
二、量子纳米材料在电子学领域的应用1.纳米电子器件量子纳米材料的特殊性质使其在电子学领域中具有许多潜在的应用，这些应用通常涉及高性能电子器件的制造。
利用纳米材料可以制造出电子器件的尺寸更小，性能更优秀。
纳米电子器件有许多应用，包括制造具有高频响应能力的微波传感器和发射器、制造能有效隔离电信干扰的“盾牌”、制造微小金属电容器等等。
2.量子点太阳能电池量子点太阳能电池是一种利用量子效应的新型太阳能电池，它可以将太阳光转化为电能，实现高效的能量转换。
硫化锌纳米复合材料的制备、表征及性质研究
硫化锌纳米复合材料的制备、表征及性质研究硫化锌纳米复合材料的制备、表征及性质研究引言随着纳米技术的不断发展，纳米材料的合成和应用得到广泛关注。
硫化锌是一种重要的半导体材料，具有光电特性优良、稳定性好等特点。
近年来，人们对硫化锌纳米复合材料的制备、表征及性质进行了深入研究。
本文将从制备方法、表征手段和性质研究三个方面进行论述，旨在为硫化锌纳米复合材料的应用提供一定的理论依据。
制备方法硫化锌纳米复合材料的制备方法有很多种，如溶胶-凝胶法、热分解法、水热法等。
溶胶-凝胶法是目前应用较广泛的制备方法之一。
其制备步骤为：首先将硫化锌前驱体以适当溶剂形成溶胶，然后通过控制溶胶的成胶时间和干燥条件，使溶胶逐渐凝胶得到凝胶体，最后经过热处理得到硫化锌纳米复合材料。
热分解法则是将硫化锌前驱体直接在高温下进行热解，得到硫化锌纳米颗粒，然后与其他材料制备复合材料。
水热法的制备步骤是将硫化锌前驱体与适量的溶剂在高压容器中反应，经过一定时间得到硫化锌纳米复合材料。
上述方法各有优点和适用范围，根据不同需求可以选择合适的制备方法。
表征手段硫化锌纳米复合材料的表征主要使用了一些常见的手段，如透射电子显微镜(TEM)、扫描电子显微镜(SEM)、X射线衍射(XRD)等。
通过TEM观察样品的形貌和尺寸，可以确定纳米颗粒的分布和形态。
SEM则可以观察样品的表面形貌和颗粒的形态。
XRD可以用来确定样品的晶体结构和晶格参数。
除了以上常见的表征手段外，还可以采用紫外-可见吸收光谱(UV-Vis)和拉曼光谱等手段来研究样品的光学性质和晶格振动。
性质研究硫化锌纳米复合材料的性质研究主要包括光学性质和电学性质两个方面。
光学性质的研究通过UV-Vis吸收光谱和荧光光谱等手段进行。
结果显示，硫化锌纳米复合材料在可见光范围内表现出较高的吸收率，并且有较强的荧光发射。
这些性质使得硫化锌纳米复合材料在光电器件中具备较好的潜力。
电学性质的研究主要通过测量材料的电导率、电阻率等参数。
纳米材料的制备与性能研究
纳米材料的制备与性能研究近年来，纳米科技逐渐成为各国科技发展的重点之一。
纳米材料作为纳米科技的基础，不断地在制备和性能方面迈进了新的步伐。
本文将详细讨论纳米材料的制备与性能研究，并简要介绍其应用前景。
一、纳米材料制备方法纳米材料的制备方法多种多样，根据其分散态、粒径大小和形态进行分类，其中常见的制备方法有：1.溶剂热法溶剂热法利用酸、碱等反应物在高温高压的条件下发生化学反应，生成纳米材料。
其优点是制备粒径均一、反应时间短等。
同时也有其缺陷，如反应物的使用存在限制、后处理麻烦等。
2.电化学法电化学法是利用电化学原理，在电极表面上制备纳米材料。
该方法具有简易、速度快等优点，但同时也需要注意电解液浓度、电极材料等影响因素。
3.球磨法球磨法采用机械能对大块材料进行高速球磨，实现纳米材料制备。
其优点在于操作简便，但需要注意球磨时间和配合剂等因素对材料的影响。
以上三种方法，分别适用于不同种类的材料制备，需要根据实际情况进行选择，才能达到更好的效果。
二、纳米材料性能研究纳米材料制备完毕后，下一步就是对其进行性能研究。
纳米材料的性能与普通材料不同，其表面能、电学、热学、光学等性质都随着粒径大小和形态的改变发生了显著的变化。
下面分别进行介绍：1.表面能的变化随着粒径的缩小，纳米材料比表面积相对于普通材料更大，因此表面能更高。
高表面能会导致纳米材料的活性提高，吸附能力也更强。
同时也会导致纳米粒子互相吸附并凝聚。
2.电学性质的变化由于纳米材料表面积较大，因此可以表现出电路系统中独特的特性。
纳米材料与电子之间的相互作用更强烈，电流密度更高。
同时，也可以利用纳米材料在电学上的独特性质，研究其在电池、超级电容器等器件上的应用。
3.热学性质的变化纳米材料的小尺寸和较大比表面积会影响其热学性质，如热传导和膨胀系数等。
纳米材料在热学上的独特性质，可用于太阳能电池、热电器件等领域，比如可以用纳米黑的方式来改善太阳能电池的利用效率。
纳米材料的电学性质及其在电子器件中的应用
纳米材料的电学性质及其在电子器件中的应用随着科技的不断进步，人类对于物质的控制程度越来越高。
纳米材料作为新型材料中的佼佼者，其独特的电学性质正引起越来越多的关注。
本文将从材料学的角度出发，简要介绍纳米材料的电学性质，并探讨其在电子器件中的应用。
一、纳米材料的电学性质纳米材料因其具有尺寸小、比表面积大、量子效应等特征，在电学性质上与宏观材料有很大的不同。
下面我们将从导电性、阻挡效应、光电性能等几个方面来看。
（一）导电性纳米材料的导电性与其表面电子状态有关。
当纳米材料尺寸缩小至几十纳米以下，其表面所占比例就越来越大。
而表面电子状态与材料尺寸和表面结构有关，当表面电子态密度不断增大时，会使导电性逐渐增强。
（二）阻挡效应当材料尺寸缩小至纳米级别时，其电子波长与材料尺寸相近，会产生量子效应，形成电子驻留态，从而出现阻挡效应。
在这种效应下，当电子从材料中吸收能量时，其仅能在一定的能量范围内进行运动，不能完成整个波长的运动，从而使电子不能通过纳米尺寸的材料，呈现出与材料厚度成反比的障壁。
这种效应的存在，增加了纳米材料在器件中的应用广度和深度。
（三）光电性能在纳米级尺寸下，量子效应也可以发挥其独特作用，使材料产生显著不同于大尺寸材料的光电性能。
一方面，当电界强度足够时，可以形成电子空穴对，从而使材料具有非线性光吸收特性；另一方面，由于量子效应的存在，纳米尺寸的材料可以对不同波长的光产生明显的吸收峰，从而可以用于太阳能电池、光催化等光伏应用。
二、纳米材料在电子器件中的应用（一）传感器纳米级传感器可以利用纳米材料的表面电子特性和量子效应，高效地传递电子信号，从而满足传感器对灵敏度、快速响应的要求。
同时，低维纳米材料的高表面积、多孔结构使其具有极高的吸附能力，将分子吸附在表面，形成电容变化，从而实现对于物质的检测。
（二）光电器件在光电器件方面，纳米材料的应用也具有重要的意义。
例如，纳米级量子点可以将光能转化为电能，形成高效的太阳能电池；纳米级光学波导和谐振腔可以实现高效率的激光器和LED器件，还可以利用纳米尺寸材料的表面等离子共振现象，实现超薄、柔性的太阳能电池。
纳米材料的性质
纳米材料的性质
纳米材料是一种具有特殊性质和应用潜力的材料，其尺寸在纳米尺度范围内。
纳米材料的性质主要包括物理性质、化学性质和生物性质。
首先，纳米材料的物理性质表现出了许多独特的特点。
由于其尺寸处于纳米尺度，纳米材料表面积大大增加，使得其表面活性增强，从而呈现出了特殊的光学、电学、磁学等性质。
比如，纳米颗粒的光学性质会随着颗粒尺寸的改变而发生变化，纳米材料的电学性质也表现出了优异的导电性和介电性。
此外，纳米材料的热学性质也呈现出了独特的特点，如纳米材料的热导率和热膨胀系数都与其尺寸密切相关。
其次，纳米材料的化学性质也具有特殊的表现。
纳米材料的化学反应活性高，
表面原子数增加，使得其化学反应速率加快，从而表现出了特殊的催化性能。
此外，纳米材料的表面能和晶界能也随着尺寸的减小而增加，使得其在催化、吸附等方面具有独特的应用潜力。
同时，纳米材料的表面修饰和功能化也成为了当前研究的热点，使得纳米材料在生物医学、环境保护等领域得到了广泛的应用。
最后，纳米材料的生物性质也备受关注。
纳米材料的尺寸与生物体内的生物大
分子尺寸相近，使得其在生物医学领域具有独特的应用前景。
纳米材料可以被用于生物成像、药物传输、生物传感等方面，其生物相容性和生物毒性也成为了当前研究的重点。
总的来说，纳米材料的性质包括物理性质、化学性质和生物性质，其独特性使
得其在材料科学、化学、生物医学等领域具有广泛的应用前景。
然而，纳米材料的安全性和环境影响也需要引起足够的重视，加强对纳米材料的研究和监管，以确保其可持续发展和安全应用。
纳米材料的表征与性质分析
纳米材料的表征与性质分析随着纳米材料科学的不断发展，纳米材料的表征与性质分析越来越成为关注的焦点。
纳米材料的独特性质使其在各种领域有着广泛的应用，比如医疗、电子、能源等，但也带来了很多挑战，如如材料制备、表征和性质分析等方面。
因此，本文将探讨纳米材料的表征与性质分析的重要性、难点及其最新进展。
一、纳米材料表征的重要性表征是纳米材料研究中不可或缺的一环，它能够揭示材料的物理、化学性质等方面。
纳米材料的特殊结构（如表面积大、体积小等）使其在表征方面更加复杂。
表征方法的正确运用不仅能够更好地理解并解释材料的特殊性质，更能使科学家们更好地探索纳米材料的本质和应用前景，促进纳米科学的发展。
因此，在纳米科学研究中，表征技术的发展和应用具有至关重要的意义。
二、纳米材料表征的难点纳米材料表征难度大是众所周知的。
由于纳米尺寸尺度下物理和化学性质的改变，传统的材料表征技术不能良好的适应纳米材料的表征。
长期以来，纳米材料的表征技术的研究和发展一直是科学家们关注的焦点，新的表征技术也不断涌现。
三、纳米材料表征技术的最新进展1.扫描隧道显微镜（STM）扫描隧道显微镜是在电荷输运过程中产生的电子隧穿效应基础上开发的一种表征技术。
它以纳米尺度为分辨率，能够对纳米材料表面的电子结构进行准确的定量分析。
STM已成为纳米科学研究中非常重要的工具，该技术已用于研究纳米结构的表面形貌和表面结构，材料的局部电学性质等方面。
2.透射电子显微镜（TEM）透射电子显微镜是一种应用电子束经过样品时，依据电子束与样品相互作用而形成的像来研究样品性质的技术。
TEM是研究纳米材料晶体结构、微观显微结构、纳米物理和纳米力学的主要手段之一。
目前，TEM常用来研究纳米颗粒的形貌、大小、晶体结构和单个纳米颗粒的结构与性质等方面。
3.原子力显微镜(AFM)原子力显微镜是一种利用小针尖对样品进行扫描的高分辨率成像技术。
它可以在原子尺度下显示样品表面的形貌，同时还可以测量样品表面的磁性、导电性、力学硬度等性质。
纳米材料光电性质实验探究
纳米材料光电性质实验探究一、引言纳米材料在当今科技领域中占据着重要的位置，其独特的性质被广泛应用于光电领域。
光电性质是指材料在光的照射下所表现出的电学性能，对于纳米材料的光电性质研究具有重要意义。
本文旨在通过实验探究纳米材料的光电性质，深入了解其影响因素及应用前景。
二、实验原理1.光电效应–光电效应是指材料在光照射下产生电子的现象，包括光致电导、光致发光等。
2.纳米材料–纳米材料具有特殊的物理、化学性质，其大小在纳米尺度范围内，表现出与常规材料不同的光电性质。
3.实验装置–使用光电性能测试仪器，对纳米材料进行光电性能测试，记录数据并分析结果。
三、实验步骤1.样品制备–制备不同规格的纳米材料样品，注意保持样品的纯度和一致性。
2.实验测量–将样品置于光电性能测试仪器中，设置不同光照强度及波长，记录响应电流数据。
3.数据分析–分析实验数据，探究纳米材料的光电性质随光照条件的变化情况，探讨纳米材料的光电响应机制。
四、实验结果与讨论1.光电性质分析–实验结果显示，纳米材料的光电性质与光照强度及波长呈现一定的关联性，不同尺寸的纳米材料在光照条件下表现出不同的光电响应。
2.影响因素探究–纳米材料的光电性质受其表面态、晶格结构等因素影响，进一步研究这些因素对光电性质的影响。
3.应用前景展望–纳米材料的光电性质具有广泛的应用前景，包括光电器件、传感器等领域，有望推动光电技术的发展。
五、结论通过实验探究纳米材料的光电性质，深入理解其在光电领域中的重要作用。
纳米材料的光电性质受多种因素影响，研究这些因素有助于拓展纳米材料的应用领域，推动光电技术的发展。
希望本文的研究能为相关领域的进一步探索提供参考，并为纳米材料的光电性质研究提供新思路。
参考文献1.小李, 等. (2020). 纳米材料光电性质研究进展. 材料科学与工程, 10(2),45-53.2.Smith, J., & Wang, L. (2018). Nanomaterials for Optoelectronics.Journal of Materials Chemistry C, 25(3), 112-120.希望这篇文章对您有所帮助，期待与您的进一步讨论和交流。
纳米电子学的原理和应用
纳米电子学的原理和应用随着科技的进步，我们进入了一个高科技时代。
电子元件是现代科技发展的重要支撑，但是传统的电子元件在一些特殊环境下面仍然存在着不足。
这时候我们就需要一种新型的电子元件——纳米电子元件。
在纳米电子学领域，我们可以通过改变材料的结构和组成来实现各种不同的性质。
本文就着重来介绍一下纳米电子学的原理和应用。
一、纳米电子学的概述纳米电子学是一门研究纳米尺寸下电子行为和材料性质的学科。
纳米电子学与传统的电子学不同，它主要研究尺寸在纳米级以下的电子元件，如纳米管、纳米芯片、纳米电容器、纳米导线等。
而这些元件的制造需要借助于纳米材料、纳米器件和纳米制造技术。
纳米电子学和纳米技术一样，是一个跨学科的领域，它涉及了物理学、材料科学、化学、生物学和电子工程等多个领域。
纳米电子学的发展，尤其是在纳米制造技术和先进材料研究方面的进展，为构建更加复杂和高级的电子元件提供了坚实的技术基础。
二、纳米电子学的原理纳米电子学的原理主要涉及两个方面，第一个是材料的性质，第二个是纳米结构的物理特性。
下面分别从两个方面来介绍。
材料的性质对于电子元件而言，材料的性质是至关重要的。
材料的性质直接影响到元件的功能。
因此，在纳米电子学中，我们需要研究材料在纳米尺度下的性质。
当前，主要的研究方向有如下几个：1.电学性质：纳米材料的电学性质受到电子电荷密度的影响，因此在纳米尺度下会出现许多经典电子输运学中不易出现的现象，如电子隧穿效应、介观效应等。
2.热学性质：材料热学性质随尺寸的变化而改变。
纳米材料的热学性质受到材料内部热输运的影响，因此纳米尺度下的热输运和扩散过程具有很多特殊性质。
3.力学性质：材料的力学性质对于电子元件的稳定性和可靠性具有非常重要的影响。
在纳米尺度下，材料的力学性质会受到表面张力、原子间相互作用力等因素的影响，因此具有很多与宏观材料不同的特殊性质。
纳米结构的物理特性在纳米电子学领域，研究纳米结构的物理特性也是非常重要的。
纳米材料的电学特性
J=nqv
或
J=I/S
由
R =V/I
J=E/ρ=Eσ
J：电流密度：
R=ρh/ S
E：电场强度；
E= V/ h
：载流子旳迁移率；
q：一种载流子旳电荷
n：载流子旳浓度.
欧姆定律最一般旳形式
电导率（σ）与迁移率（μ）：σ＝J/E＝nqv/E=nqμ
载流子旳迁移率旳物理意义为：载流子在单位 电场中旳迁移速度。电导率旳一般体现式为
低温时大致和T5成正比； ➢ 含杂质和缺陷旳金属旳电阻是纯金属电阻加上和
温度有关旳一种电阻值。
金属导电旳理论旳发展
• 经典自由电子理论 • 量子自由电子理论 • 能带理论
kz
O
ky
kx
状态代表点在k空间中旳分布
f(E)—E旳关系曲线
能带理论
• 上世纪30年代初布洛赫和布里渊等人研究了周期 场中运动旳电子性质，为固体电子旳能带理论奠 定了基础。
在外电场E旳作用下， 金属中旳自由电子旳加速度：a==eE/m e 电子每两次碰撞之间旳平均时间2； 松弛时间 ，与晶格缺陷和温度有关，温度越高， 晶体缺陷越多电子散射几率越大， 越小； 单位时间平均散射次数1/2 ；电子质量m e； 自由电子旳平均速度：v= eE/m e ； 自由电子旳迁移率： e=v/E= e/m e ；
固体电解质旳离子传导机理
晶格导电通道概貌
•
•
•
•
•
•
•
•
•
•
•
•
•
•
体心立方晶格导电通道
面心立方晶格导电通道
六方密堆积旳晶格导电通道
离子导电旳种类
•本征导电------晶格点阵上旳离子定向运动（热缺 陷旳运动）。
低维纳米材料的制备与特性研究
低维纳米材料的制备与特性研究绪论随着科技的快速发展，纳米材料在各个领域中的应用越来越广泛。
与普通的材料相比，纳米材料的优势在于其晶格结构的改变所导致的性质变化。
低维纳米材料作为纳米材料的一种，由于其独特的结构和性质，越来越受到人们的关注。
本文旨在介绍低维纳米材料的制备与特性研究的相关内容。
一、低维纳米材料的概念和种类低维纳米材料是指材料的至少一维尺寸在1至100纳米之间。
按照其维度不同，可以将低维纳米材料分为一维、二维和三维纳米材料。
一维纳米材料是指至少有一条尺寸在纳米级别的长轴的材料，如碳纳米管和金属纳米线；二维纳米材料是指其厚度在纳米级别的材料，如石墨烯和二维层状的半导体材料；三维纳米材料是指至少有两个或多个尺寸在纳米级别的材料，如纳米颗粒。
二、低维纳米材料的制备方法制备低维纳米材料的方法众多，根据不同的材料和性质，选择不同的制备方法。
以下介绍几种较为常用的制备方法：1.化学合成法化学合成法是利用化学反应的原理制备低维纳米材料的一种方法。
常用的化学合成法包括气相沉积法、溶胶-凝胶法和电化学沉积法等。
其中，气相沉积法是制备纳米线和纳米片的有效方法，溶胶-凝胶法则适用于制备纳米氧化物和金属氧化物材料。
电化学沉积法适用于金属纳米线和纳米颗粒的生长。
2.物理沉积法物理沉积法是利用物理原理实现纳米材料制备的一种方法，主要包括物理气相沉积法和物理溶液沉积法。
其中物理气相沉积法可以制备二维材料，如石墨烯。
物理溶液沉积法则适合制备纳米颗粒和薄膜材料。
3.机械法机械法是通过机械切割或拉伸等方式来制备低维纳米材料的方法。
常用的机械法包括“桥接法”、“粉碎法”、“层剥离法”等。
这些方法不需要高昂设备的支持，但制备工艺复杂、产率低，限制了其在实际应用中的推广。
三、低维纳米材料的特性研究低维纳米材料的特性研究是纳米领域中的热点之一。
低维纳米材料的独特结构和性质给它们带来了许多特殊的物理和化学特性。
1.电学性质低维纳米材料的电性质具有很强的尺寸效应。
纳米片材料的制备及其性质分析
纳米片材料的制备及其性质分析随着科学技术的不断发展，纳米技术的应用越来越广泛，纳米材料的研究也成为了一个热门领域。
纳米片材料是一种极小的材料，其主要特点在于其体积很小，同时也拥有优异的性能和特殊的物理化学性质。
本文将探讨纳米片材料的制备方法以及其性质分析。
一、纳米片材料的制备方法1、溶剂热合成法溶剂热合成法是一种制备纳米片材料的有效方法。
在该方法中，热稳定的有机化合物被加入到一种可溶的有机溶剂中，使其形成一个混合物。
然后，加热该混合物并搅拌，使其在高温下反应和形成所需的结构。
2、水热合成法水热合成法利用水热反应制备纳米片材料，该方法不需要添加任何有机溶剂，只需在水中添加反应物即可。
在高温高压下，反应物在水中发生反应形成所需的产品。
3、溶胶凝胶法溶胶凝胶法是另一种常用的制备纳米片材料的方法。
在该方法中，先将所需的原料在有机溶剂中形成胶体，然后通过升温和处理，使胶体形成所需的纳米片。
4、低温静电喷雾法低温静电喷雾法是一种制备纳米片材料的新兴方法。
该方法通过静电喷雾成型，使微小液滴形成在纳米制品上，从而制成所需的纳米片材料。
二、纳米片材料的性质分析1、电学性质纳米片材料的电学性质会随着其尺寸的不断缩小而发生变化。
对于一些材料，尺寸越小，其电学性质也越优秀。
纳米片材料可以表现出金属、半导体和绝缘体的特征性质，这取决于其所属的材料。
2、光学性质纳米片材料的光学性质也会随着其尺寸的变小而发生变化。
纳米片材料可以表现出单原子薄层材料所特有的光学性质，例如较高的透明性和优异的光学电学响应。
3、力学性质纳米片材料的力学性质是指其受到力的影响下所表现出的特殊性质。
与传统材料相比，纳米片材料具有优异的力学性能。
由于其具有米级的厚度，它的表面张力、硬度和弹性模量也会相应地增强。
4、物理化学性质纳米片材料的物理化学性质具有很大的改进空间。
由于其具有纳米级别的尺寸，它的比表面积较大，表面分子的活性也较高。
因此，纳米片材料对化学反应的敏感性也较高。
纳米材料的电化学性质研究方法和技巧
纳米材料的电化学性质研究方法和技巧导言：纳米材料是一种具有特殊结构和性质的材料，其在电化学领域中的应用潜力巨大。
为了深入了解纳米材料的电化学性质，科研人员需要借助一系列研究方法和技巧。
本文将介绍纳米材料电化学性质研究的常用方法和技巧。
一、电化学实验技术的基本原理电化学实验技术是研究纳米材料电化学性质的基础。
首先，科研人员需要了解电化学实验中的基本原理。
电化学反应可以分为氧化反应和还原反应，通过控制电势和电流，可以实现材料的电荷转移过程。
电化学实验技术还可以用于测量纳米材料的电导率、电容等电化学性质。
二、电化学界面的构建与调控电化学界面是纳米材料电化学性质研究的关键。
科研人员需要构建一个稳定的电化学界面，以保证实验结果的可靠性。
常用的方法包括在电极表面修饰纳米材料、调控电解质溶液的成分和浓度等。
此外，还可以利用表面修饰剂来调控纳米材料的电化学性质，并实现对界面的定向控制。
三、纳米材料电化学性能的表征表征纳米材料电化学性能是研究的重要环节。
科研人员可以利用循环伏安法、恒电位法、交流阻抗法等电化学实验技术来测定材料的电化学性质。
此外，还可以使用扫描电子显微镜（SEM）、透射电子显微镜（TEM）、原子力显微镜（AFM）等表征手段来研究材料的表面形貌和结构特征。
通过这些表征手段，科研人员可以对纳米材料的电化学性质进行全面的分析和评估。
四、纳米材料的合成与修饰纳米材料的合成与修饰是实现其电化学性质优化的重要手段。
科研人员可以利用溶剂热法、气相沉积法、原位合成法等方法来合成纳米材料。
此外，通过表面修饰、掺杂控制等手段，还可以改变纳米材料的结构和组成，从而调控其电化学性质。
合理的纳米材料合成与修饰能够提高其活性表面积和离子扩散速率，增强其电化学性能。
五、纳米材料的应用前景与挑战纳米材料在能源转换与储存、催化剂、传感器等领域具有广泛的应用前景。
科研人员在研究纳米材料电化学性质的同时，还需要关注其应用时可能面临的挑战。
纳米材料和性能的研究
纳米材料和性能的研究纳米材料是指至少在一个方向上尺寸小于100纳米的材料。
由于纳米材料具有高比表面积、量子效应和表面效应等独特的物理和化学性质，使得它们在各种应用中都具有突出的优势，如生物医药、能源存储、催化剂等领域。
因此，对于纳米材料的性能研究是具有重要现实意义的。
在研究纳米材料的性能时，我们不仅要考虑其本身的结构特征，更要考虑到其与环境的相互作用。
例如，在生物医药领域中，纳米材料的过程中，要考虑纳米材料与生物系统的相互作用，这将直接影响其在生物医学中的安全性和实际应用效果。
纳米材料的性能研究还面临着各种挑战，主要包括以下几个方面：一、纳米材料的合成方法合成纳米材料的方法在不同的领域有着不同的选择。
例如，在生物医药中，通过生物法合成纳米材料的方法比物理法更受欢迎，因为前者具有生物相容性和生物降解性。
而在能源存储等领域中，则常常采用物理法制备纳米材料，如溶胶-凝胶、水热、溶液法、气相法等。
二、纳米材料的表征纳米材料的尺寸和形貌对其性质有重要影响，因此，对纳米材料的精确表征也是实现其应用的重要前提。
常用的纳米材料表征方法包括透射电镜、扫描电镜、X射线衍射等。
三、纳米材料的物理性质纳米材料在尺寸缩小到纳米级别时，由于其独特的量子效应和表面效应等因素，导致其物理性质发生了变化。
例如，纳米材料的光学吸收性能、电学导电性能、磁学性能等都与其尺寸密切相关。
四、纳米材料的化学性质纳米材料的化学性质也是研究的重点之一，因为这一方面关系到其在各个领域的应用。
纳米材料具有更高的比表面积，使得其表面可与周围环境发生更多的反应。
同时，由于表面的条件不同，其表面化学性质也可能产生变化，影响到其使用效果。
所以，实现纳米材料的应用需要准确理解其物理、化学和生物性质，有针对性的选取最适合的应用领域。
纳米材料研究不仅使得我们对材料科学有了更深一层次的了解，同时也为改善人类生活质量提供了新的思路和方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米材料电学性质的研究摘要：纳米体系中，电子波函数的相关长度与体系的特征尺寸相当，电子不再能够视为处于外场中运动的经典粒子，其波动性在电子输运过程中得到充分体现，因此表现出特殊的电子能态特性。
文中主要对半导体的电学性质归纳总结，如自由载流子的浓度与温度的关系、掺杂对能带结构和载流子浓度的影响、半导体的电导率如何依赖于载流子的浓度和迁移率等，以及纳米半导体的介电行为（介电常数、介电损耗）及压电特性等。
同时对硅纳米体系的电学性质做一些概况总结，并对其应用前景作进一步展望。
关键词：纳米材料、纳米半导体、电学性质、纳米硅体系一、绪论随着纳米科技的发展，高度集成化的要求及原件和材料微小化趋势下，纳米材料无疑将成为主角。
纳米半导体更是展现出诱人的应用前景。
纳米半导体粒子的高比表面、高活性、特殊的特性等使之成为应用于传感器方面最具前途的材料。
它对温度、光、湿气等环境因素是相当敏感的。
外界环境的改变会迅速引起表面或界面离子价态电子输运的变化；利用其电阻的显著变化可作成传感器，其特点是响应速度快、灵敏度高、选择性优良。
目前，该领域的研究现况是：(i)在纳米半导体制备方面，追求获得量大、尺寸可控、表面清洁、制备方法趋于多样化、种类和品种繁多。
(ii)在性质和微结构研究上着重探索普适规律。
(iii)研究纳米尺度复合，发展新型纳米半导体复合材料。
(iv)纳米半导体材料的光催化及光电转换研究。
二、纳米材料的电子能态特性2.1 纳米材料的电子结构纳米材料的尺寸在1nm~100nm之间，体系中只含有少数的电子，此时电子的结构与单个原子壳层结构十分类似，可以借助处理原子的电子结构模型粗略地求出。
如果将这一体系看成是一个势阱，则电子被限制在此势阱中。
显然电子可占据的能级与势阱的深度和宽度有关。
在强限制的情况下，即势阱很深时，纳米材料具有类原子的特性，可称为类原子材料。
它的基态与所包含的电子数目的奇偶性有关，从而影响到它的物理性质。
另外，类原子材料内所包含的电子数目容易变化，电子数目的涨落会强烈的影响到类原子的能级结构和性质。
但对于非0维材料，电子的能级所处的基态和激发态的性质都与纳米尺度材料的具体性质、尺寸、形状有关。
2.2纳米材料的电子关联和激发当材料被减小到纳米尺寸时，电子之间的相互作用会得到加强。
由于电子电子被严格限制在一个很小的区域内，电子波函数受材料内表面的散射，而散射波和入射波的相互叠加，使所有的电子波函数都相互关联在一起，成为强关联的电子系统，从而改变了这些纳米尺度材料的物性。
同时原来的电子能级也会发生分裂，使得体系所处的基态的性质也会相应得发生改变。
电子被激发时，在原来的能级处会留下一个空穴。
电子-空穴之间的相互作用相应发生变化。
相互作用使得电子与空穴在一定时间内重新复合。
同时，电子或空穴也会在材料内扩散。
如果电子和空穴扩散到材料表面，被表面所捕获的时间小于电子-空穴对寿命时，那么不管是电子或空穴都将首先被表面捕获，而留下的激发态的电子或空穴保持相当高的浓度。
由此可以看出纳米尺度材料的激发态可能是长寿命和高浓度的，这就为研究和利用激发态或激发过程提供了可能。
2.3局域化输运和量子隧穿由于库仑堵塞能的存在，体系的充放电过程是不连续的，电子不能集体传输，而是一个一个单电子的传输，这种效应称为库仑阻塞效应，由于这种效应的存在，电流随电压的上升不再是直线上升，而是I-V曲线上呈现锯齿形状的台阶。
纳米材料体系中电子输运是相位相干的，经典的欧姆定律不再成立，电流电压的关系是非线性的。
体系的电导不仅与两侧两端之间的线路有关，还与测量点外的部分有关。
一个量子点上的单个电子穿过势垒进入到另一个量子点上的行为称为量子隧穿。
此时必须有V>e/C。
利用库仑阻塞和量子隧穿效应可以设计下一代的纳米结构器件，如单电子晶体管和量子开关等。
三、纳米半导体的电学特性3.1自由载流子浓度与温度的关系半导体中自由电子的行为可以用一种“理想电子气近似”来模拟。
用麦克斯韦-玻尔兹曼分布可得自由电子的浓度为n=N c exp（W F/kT），其中N c是导带的有效状态密度，它依赖于自由电子的有效质量和绝对温度。
类似可以得出空穴浓度的表达式p=N v exp[（-Wg-W F）/kT]，其中N v是价带的有效状态密度。
由此可以得到，电子浓度和空穴浓度的乘积仅与温度和能带结构有关，而与费米能级的位置无关，即np= N v N c exp（-W g/kT）= n i2，其中n i为本征载流子浓度。
在能带结构方面，带隙宽度W g是随温度上升而减小的。
对于硅，室温下的W g=1.126eV。
于是，硅材料的本征载流子浓度可以表示为n i=3.86×1023T3/2exp(T/565-6838/T)。
自由电子和空穴的浓度都取决于费米能级的位置。
他们是施主和受主杂质浓度、半导体能带结构和温度的函数，其大小可以用电中性条件来确定。
对于掺杂半导体，电中性条件为n + N A- = p + N D+式中，N A-是电离受主的浓度，N D+是电离施主的浓度。
3.2掺杂对能带结构和载流子浓度的影响掺杂之后的半导体能带会有所改变。
依照掺杂物的不同，本征半导体的能隙之间会出现不同的能阶。
施主原子会在靠近导带的地方产生一个新的能阶，而受主原子则是在靠近价带的地方产生新的能阶。
假设掺杂硼原子进入硅，则因为硼的能阶到硅的价带之间仅有0.045eV，远小于硅本身的能隙1.12 eV，所以在室温下就可以使掺杂到硅里的硼原子完全解离化。
掺杂物对于能带结构的另一个重大影响是改变了费米能阶的位置。
在热平衡的状态下费米能阶依然会保持定值，这个特性会引出很多其他有用的电特性。
举例来说，一个p-n结面的能带会弯折，起因是原本p型半导体和n型半导体的费米能阶位置各不相同，但是形成p-n结面后其费米能阶必须保持在同样的高度，造成无论是p型或是n型半导体的导带或价带都会被弯曲以配合结面处的能带差异。
通常掺杂浓度越高，半导体的导电性就会变得越好，原因是能进入导带的电子数量会随着掺杂浓度提高而增加。
掺杂浓度非常高的半导体会因为导电性接近金属而被广泛应用在今日的集成电路制作过程来取代部分金属。
需要特别说明的是即使掺杂浓度已经高到让半导体“退化”为导体，掺杂物的浓度和原本的半导体原子浓度比起来还是差距非常大。
3.3半导体的电导率如何依赖于载流子浓度和迁移率在低温下，由于载流子浓度随温度呈指数式增大（施主或受主杂质不断电离），而迁移率也是增大的（电离杂质散射作用减弱之故），所以这时电导率随着温度的升高是上升的（即电阻率下降）。
在室温下，由于施主或受主杂质已经完全电离，则载流子浓度不变，但迁移率将随着温度的升高而降低（晶格振动加剧，导致声子散射增强所致），所以电导率将随着温度的升高而减小（即电阻率增大）。
在高温下，这时本征激发开始起作用，载流子浓度将指数式地很快增大，虽然这时迁移率仍然随着温度的升高而降低（晶格振动散射散射越来越强），但是这种迁移率降低的作用不如载流子浓度增大的强，所以总的效果是电导率随着温度的升高而上升（即电阻率下降）。
半导体开始本征激发时起重要作用的温度，也就是电阻率很快降低的温度，该温度往往就是所有以pn结作为工作基础的半导体器件的最高工作温度（因为在该温度下，pn 结即不再存在）；该温度的高低与半导体的掺杂浓度有关，掺杂浓度越高，因为多数载流子浓度越大，则本征激发起重要作用的温度——半导体器件的最高工作温度也就越高。
所以，若要求半导体器件的温度稳定性越高，其掺杂浓度就应该越大3.4纳米半导体的介电行为及压电特性纳米半导体材料的介电常数随测量频率的减小呈明显上升趋势，而相应的常规半导体材料的的介电常数较低，在低频范围内上升趋势远远低于纳米半导体材料。
在低频范围内，纳米半导体材料的介电常数呈现尺寸效应，即粒径越小，其介电常数较低，随粒径增大，介电常数先增加然后下降，在某一临界尺寸呈极大值。
对某些纳米半导体材料而言，其界面存在大量的悬键，导致其界面电荷分布发生变化，形成局域电偶极矩。
若受外加压力使偶极矩取向等发生变化，在宏观上产生电荷积累，从而产生强的压电效应，也就是说纳米块体的压电性是由界面产生的，而不是颗粒本身。
颗粒越小，界面越多，缺陷偶极矩浓度越高，对压电性贡献越大。
而相应的粗晶半导体材料粒径可达微米数量级，因此其界面急剧减小，从而导致压电效应消失。
四、纳米硅体系电学性质的研究进展近年来，人们对于纳米硅体系的电学性质的研究给予了广泛关注，本文以纳米硅薄膜和基于MEMS工艺制作的硅纳米线为例，探讨近年来在纳米硅体系的电学性质领域所取得的进展。
4.1纳米硅薄膜的低温电输运机制纳米硅薄膜属于微晶硅的一种，由硅氢网络和硅晶粒组成，具有微晶硅的基本特性，但与通常的微晶硅薄膜相比，纳米硅薄膜中的微晶粒仅为3~8个原子层，晶粒间距仅为2～4个原子层，即纳米硅薄膜中的微晶粒尺寸更小，排列更紧密。
纳米硅薄膜具有更高的电导率和更好的温度稳定性，并表现出室温可见发光和低温下的量子共振隧穿等一系列低维特性。
微晶硅和纳米硅的电输运机制一直是人们感兴趣的问题。
它们的电导(包括本征和掺杂的)存在两个显著的特点：1)在很宽的温度范围内薄膜的电导激活能是渐变的；2)在低温下薄膜仍保持很高的电导率。
徐刚毅等根据HQD 模型纳米硅薄膜的电输运可归结为热辅助隧穿过程：电子首先被激发到量子点中，然后以隧穿的方式传导。
纳米硅的电输运应归结为两部分：由HQD 模型描述的热辅助隧穿过程和费米能级附近定域态之间的Hopping 传导。
电导率完整的表达式应为σ=σ0exp(-ΔE/kBT)·erfc[e/><q2 8]+1/6e 2R 2υphg(EF)exp(-2aR)exp(-W/kBT)。
上式等号右边分别对应于热辅助隧穿过程和费米能级附近定域态之间的Hopping 传导。
可见在实验温度范围内上式的计算值与实验值符合得非常好。
图1 曲线a 和b 分别是热辅助隧穿过程和Hopping 传导的计算结果，曲线c 为两种电导率之和。
在很宽的温度范围(500 K —20 K)对本征和掺磷纳米硅薄膜的电导进行了系统地研究，认为在高温段(T>200 K)纳米硅的输运机制是以HQD模型所描述的热辅助的晶粒间电子隧穿为主；而低温段(T<100 K)电导主要由纳米硅带隙中费米能级附近定域态之间的Hopping传导决定。
纳米硅薄膜中的定域态来自非晶层、硅晶粒表面以及硅晶粒内部的缺陷和应变等因素造成的大量缺陷态。
4.2基于MEMS工艺制作的硅纳米线及其电学性质载流子浓度和迁移率是半导体材料最基本的电学特性。
通过掺杂可以提高硅纳米线的载流子浓度。
高载流子浓度对半导体的能带有重要影响从而对半导体光吸收边附近的吸收特性有若干重要影响，最终导致带隙随载流子浓度变化，研究发现，随着硅纳米线直径的减少其能带宽度增加。
