钢箱梁制造工艺一、结构特点:1、本桥钢箱梁采用整体制造,分段整体梁段吊装架设。

钢箱梁梁段制造时,焊缝数量多,焊接施工难度大。

钢箱梁梁段安装时,梁段间采用主体框架全断面整体焊接,加劲肋采用惯用的嵌补焊接连接的形式,因而,控制焊接质量是关键。

2、 钢箱梁安装在满足桥上竖曲线桥梁线形的同时,还要保证相邻纵向拼装焊缝间隙以及横向连接位置的精度,对梁段几何尺寸制造精度要求高。

而外腹板的熔透焊缝的焊接收缩量大,控制梁段几何尺寸是难点,制造质量直接影响梁段的几何形状和尺寸精度,在制造中应重点控制。

由于顶板、底板厚度不大,采用火焰修整焊接变形较为困难。

因此,如何控制焊接变形和准确预留焊接收缩量是至关重要的。

二、钢箱梁制作1、顶、底板制造工艺● 顶、底板下料严格控制平面度。

● 采用CO 2自动焊机施焊,焊后进行适当修整。

● 顶、底板下料、打坡口,顶板U 形肋下料后经过矫正、拉制成型(外协加工)。

● 吊钢板时注意吊装平衡,以防产生永久变形。

2、横隔板制造工艺●人孔围板压型。

● 划线组装,预留焊接收缩量,在板单元对接处,板边与胎架固定,在反变形胎架上进行焊接,用CO 2半自动焊机对称施焊,严格控制焊接变形,以减小修整量。

●采用半自动切割下料。

● 用CO 2半自动焊机对称施焊,严格控制焊接变形。

● 在平台上进行检验,严格控制平面度。

●采用半自动切割下料。

●采用半自动切割机下料。

●在胎架上用CO 2半自动焊机施焊,以减小焊接变形和修整量。

●刨焊接坡口。

●采用CO 2半自动焊,焊后修整严格控制直线度。

●在胎架上用CO 2半自动焊机按工艺规定的顺序施焊,严格控制焊接变形。

● 焊后在平台上修整检验。

●采用喷丸(砂)除锈,将表面油污、氧化皮和铁锈以及其他杂物消除干净。

●采用刷涂,最小膜厚需达到规定厚度的90%以上。

●采用高压无气喷涂,应光洁美观、色彩均匀。

● 整体涂装后修补检验。

3、腹板制造工艺4、涂装工艺●严格控制平面度和直线度。

施工工艺大全钢箱梁制作

施工工艺大全钢箱梁制作
稳定性。
结构强度高
钢箱梁采用高强度钢材,具有 较高的承载能力和抗疲劳性能 。
施工方便
钢箱梁可以采用预制拼装施工 ,缩短了施工周期,降低了工 程成本。
适应性强
钢箱梁可以根据不同的跨度和 荷载要求进行设计,适应各种
桥梁工程的需求。
钢箱梁在施工中的应用
01
02
03
大跨度桥梁
钢箱梁适用于大跨度桥梁 的施工,能够满足跨越峡 谷、河流、高速公路等特 殊需求。
钢材储存与运输
合理规划钢材的储存和运 输,避免在过程中发生变 形或损坏。
钢材切割与加工
钢材切割
边缘处理
采用机械或火焰切割方法,将钢材切 割成所需形状和尺寸。
对钢材边缘进行打磨或倒角处理,以 减少应力集中和便于焊接。
钢材加工
对切割后的钢材进行矫直、平整和钻 孔等加工,以满足后续组装的需要。
钢材组装与焊接
05 钢箱梁制作的注意事项与 安全措施
操作人员资质与培训
01
操作人员需具备相应的专业技能 和资质,熟悉钢箱梁制作的相关 知识和技能。
02
定期对操作人员进行安全培训和 技能提升,确保其具备应对突发 情况和安全事故的能力。
作业环境与安全防护
确保作业现场整洁、有序,避免杂乱 无章和潜在的安全隐患。
提供完备的安全防护设施,如安全带 、防护网、护目镜等,确保操作人员 的安全。
总结词
材料质量控制是钢箱梁制作过程中的重要环节,直接关系到 成品的质量和安全性能。
详细描述
在材料质量控制方面,需要严格筛选供应商,确保所采购的 钢材等原材料质量合格。同时,对进场的原材料进行质量检 查,包括外观、尺寸、材质等,确保符合设计要求和相关标 准。

钢箱梁制作方案

钢箱梁制作方案

钢箱梁制作方案
钢箱梁是一种常见的桥梁构件,具有良好的承载能力和耐久性,在重载交通和大跨度桥梁中得到广泛应用。

在制作钢箱梁时,需要
考虑多个方面,包括材料选择、制作工艺、装配过程等。

本文将就
钢箱梁的制作方案进行详细介绍。

一、材料选择
制作钢箱梁所需的材料包括钢板、钢管、搭接板、焊材等。


选择材料时,应根据设计要求和实际情况进行综合评估。

一般来说,可采用高强度低合金钢板作为箱梁主体材料,采用Q345B等材质进
行制作。

钢管方面则可采用直径在50mm~60mm之间的焊接钢管。


加强箱梁的承载能力和抗弯强度,可在箱梁底部和顶部设置搭接板,并采用焊接加固。

在进行钢板和钢管的切割和加工过程中,应严格
掌握尺寸和角度,确保制作出来的箱梁长度、宽度、高度等符合设
计要求。

二、制作工艺
1. 材料预处理:钢材在进行制作前应进行表面处理,除锈、清洁,并对需要焊接的区域进行打磨。

2. 制作箱体:首先,应根据设计要求制作出一对具有正反样板
的模板,用于拉直和调整焊缝。

根据模板上的尺寸图,将钢板切割
成单元板。

接下来,将单元板逐一焊接组成箱梁箱体。

3. 箱体连接:箱梁箱体连接部分采用压板和螺栓螺母连接,将
板材固定密封。

同时,在箱梁内部设置隔板,并用钢管进行加固。

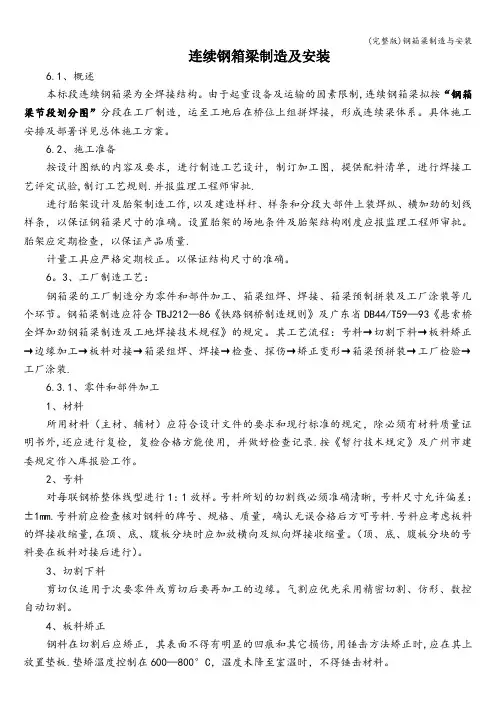

(完整版)钢箱梁制造与安装

(完整版)钢箱梁制造与安装

连续钢箱梁制造及安装6.1、概述本标段连续钢箱梁为全焊接结构。

由于起重设备及运输的因素限制,连续钢箱梁拟按“钢箱梁节段划分图”分段在工厂制造,运至工地后在桥位上组拼焊接,形成连续梁体系。

具体施工安排及部署详见总体施工方案。

6.2、施工准备按设计图纸的内容及要求,进行制造工艺设计,制订加工图,提供配料清单,进行焊接工艺评定试验,制订工艺规则.并报监理工程师审批.进行胎架设计及胎架制造工作,以及建造样杆、样条和分段大部件上装焊纵、横加劲的划线样条,以保证钢箱梁尺寸的准确。

设置胎架的场地条件及胎架结构刚度应报监理工程师审批。

胎架应定期检查,以保证产品质量.计量工具应严格定期校正。

以保证结构尺寸的准确。

6。

3、工厂制造工艺:钢箱梁的工厂制造分为零件和部件加工、箱梁组焊、焊接、箱梁预制拼装及工厂涂装等几个环节。

钢箱梁制造应符合TBJ212—86《铁路钢桥制造规则》及广东省DB44/T59—93《悬索桥全焊加劲钢箱梁制造及工地焊接技术规程》的规定。

其工艺流程:号料→切割下料→板料矫正→边缘加工→板料对接→箱梁组焊、焊接→检查、探伤→矫正变形→箱梁预拼装→工厂检验→工厂涂装.6.3.1、零件和部件加工1、材料所用材料(主材、辅材)应符合设计文件的要求和现行标准的规定,除必须有材料质量证明书外,还应进行复检,复检合格方能使用,并做好检查记录.按《暂行技术规定》及广州市建委规定作入库报验工作。

2、号料对每联钢桥整体线型进行1:1放样。

号料所划的切割线必须准确清晰,号料尺寸允许偏差:±1mm.号料前应检查核对钢料的牌号、规格、质量,确认无误合格后方可号料.号料应考虑板料的焊接收缩量,在顶、底、腹板分块时应加放横向及纵向焊接收缩量。

(顶、底、腹板分块的号料要在板料对接后进行)。

3、切割下料剪切仅适用于次要零件或剪切后要再加工的边缘。

气割应优先采用精密切割、仿形、数控自动切割。

4、板料矫正钢料在切割后应矫正,其表面不得有明显的凹痕和其它损伤,用锤击方法矫正时,应在其上放置垫板.垫矫温度控制在600—800°C,温度未降至室温时,不得锤击材料。

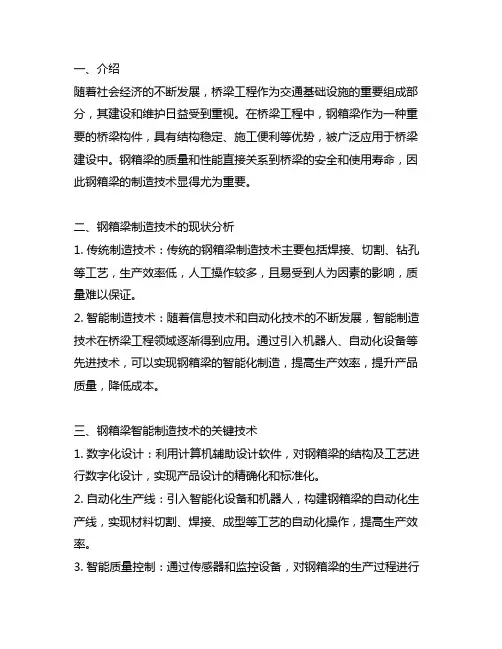

团体标准桥梁工程钢箱梁智能制造技术指南
