分光器工作原理

分光器工作原理分光器是一种光学器件，它能将输入的光信号分成多个不同波长的光信号，并将它们同时输出。

分光器的工作原理基于光的折射和反射现象，在光学领域有着广泛的应用。

分光器的主要组成部分是入射端、输出端和光栅。

当光信号进入分光器时，首先会遇到入射端。

入射端通常是一个光纤或者光束扩展器，它的作用是将光信号引导到分光器的光栅处。

光栅是分光器的核心部件，它由一系列平行排列的凹槽组成。

光栅的凹槽间距非常小，通常在微米或纳米级别。

当光信号经过入射端进入光栅时，根据不同的波长，光信号会在光栅上发生衍射现象。

衍射是指光线遇到障碍物或波传播介质的边界时，发生偏折的现象。

在分光器中，光栅上的凹槽起到了衍射的作用。

根据入射角度和光栅的凹槽间距，不同波长的光信号会以不同的角度发生衍射。

根据衍射的原理，我们可以得到一条著名的公式：nλ = d(sinθi + sinθr)，其中n是光的折射率，λ是光的波长，d是光栅的凹槽间距，θi是入射角度，θr是反射角度。

这个公式描述了不同波长的光信号在光栅上的衍射现象。

在分光器中，根据光的衍射现象，不同波长的光信号会被分离到不同的方向。

这样，分光器的输出端就可以同时输出多个不同波长的光信号。

这些输出的光信号可以被用于各种不同的光学应用，例如光通信、光谱分析和光学传感等。

除了基于光栅的分光器，还有其他几种常见的分光器类型。

例如，棱镜分光器利用棱镜的折射和反射特性将光信号分离。

棱镜分光器的工作原理类似于光栅分光器，只是分离光信号的机制不同。

另一种常见的分光器是干涉仪分光器，它利用光的干涉现象将光信号分离。

干涉仪分光器的工作原理是基于光的波动性和干涉现象。

总结起来，分光器是一种能够将输入的光信号分成多个不同波长的光信号并输出的光学器件。

它的工作原理基于光的折射、反射和衍射现象。

通过合理设计和选择材料，分光器可以实现高效的光信号分离和输出。

分光器在光学领域有着广泛的应用，为各种光学设备和系统的正常工作提供了重要支持。

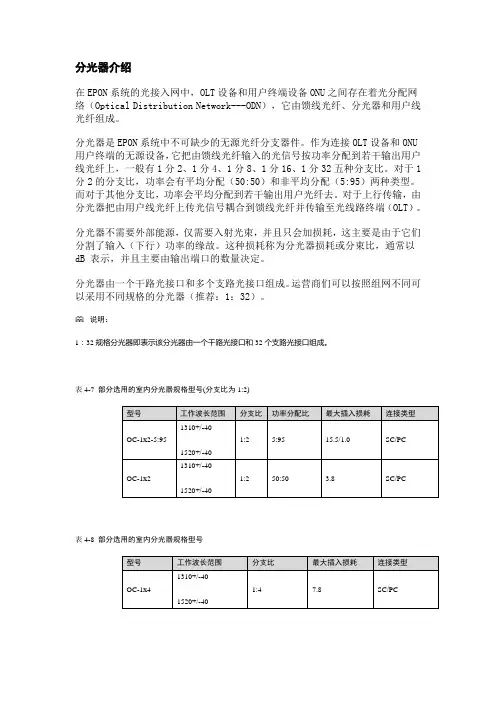

分光器

分光器介绍在EPON系统的光接入网中，OLT设备和用户终端设备ONU之间存在着光分配网络（Optical Distribution Network---ODN），它由馈线光纤、分光器和用户线光纤组成。

分光器是EPON系统中不可缺少的无源光纤分支器件。

作为连接OLT设备和ONU 用户终端的无源设备，它把由馈线光纤输入的光信号按功率分配到若干输出用户线光纤上，一般有1分2、1分4、1分8、1分16、1分32五种分支比。

对于1分2的分支比，功率会有平均分配（50:50）和非平均分配（5:95）两种类型。

而对于其他分支比，功率会平均分配到若干输出用户光纤去。

对于上行传输，由分光器把由用户线光纤上传光信号耦合到馈线光纤并传输至光线路终端（OLT）。

分光器不需要外部能源，仅需要入射光束，并且只会加损耗，这主要是由于它们分割了输入（下行）功率的缘故。

这种损耗称为分光器损耗或分束比，通常以dB 表示，并且主要由输出端口的数量决定。

分光器由一个干路光接口和多个支路光接口组成。

运营商们可以按照组网不同可以采用不同规格的分光器（推荐：1：32）。

说明：1：32规格分光器即表示该分光器由一个干路光接口和32个支路光接口组成。

表4-7 部分选用的室内分光器规格型号(分支比为1:2)表4-8 部分选用的室内分光器规格型号4.10.2 室内分光器的安装分光器置于OLT设备侧时建议使用机架式分光器，安装方法比较简单：第一步：将分光器平放在机架的托盘上，并且使其紧靠着机架的挂耳。

第二步：用安装螺钉将分光器固定在机架的挂耳上。

说明：分光器远离OLT设备或采用级连分光时可根据布线情况采用不同规格的分光器，具体安装方式按照实际工程实施来定。

4.10.3 室内分光器的连接注意：上电后，光接口在没有连接光连接器或防尘帽被打开的情况下可能会有不可见的射线从光接口射出来，所以请不要直视光接口。

为了保护光连接器的清洁，请务必在10秒内盖上防尘帽。

分光器的原理

分光器的原理
分光器是一种光学仪器，它能够将一束入射光按照不同波长进行分离，使得不
同波长的光能够被分别记录或者进行其他处理。

分光器的原理主要基于光的色散特性，利用不同波长光线在光学器件中的不同传播速度来实现光的分离。

下面我们将详细介绍分光器的原理。

首先，分光器通常由凹面反射镜、凹面光栅和凸面光栅等光学元件组成。

当入
射光线通过这些光学元件时，不同波长的光线会按照其波长大小而产生不同的折射、反射或者衍射现象。

这些现象使得不同波长的光线能够被分离开来，形成不同的光谱。

其次，分光器的原理还涉及到光的色散特性。

光的色散是指不同波长的光线在
经过光学介质时，由于介质的折射率与波长的关系不同而产生的偏折现象。

这种偏折使得不同波长的光线在经过光学元件后会呈现出不同的角度，从而实现光的分离。

此外，分光器的原理还与光栅的作用密切相关。

光栅是一种光学元件，它能够
根据其周期性结构对入射光线进行衍射，使得不同波长的光线能够呈现出不同的衍射角度。

通过调整光栅的参数，可以实现对不同波长光线的有效分离。

总的来说，分光器的原理是基于光的色散特性和光栅的衍射原理，利用光学元
件对入射光线进行分离，使得不同波长的光线能够被有效地分离出来。

这种原理不仅在科学研究和实验中得到广泛应用，还在光谱分析、光学通信等领域发挥着重要作用。

总之，分光器作为一种重要的光学仪器，其原理基于光的色散特性和光栅的衍
射原理，能够有效地将不同波长的光线进行分离，为光学研究和实验提供了重要的技术手段。

希望本文能够对分光器的原理有所帮助。

分光器的工作原理及应用

分光器的工作原理及应用1. 什么是分光器分光器是一种光学器件，它可以将一束输入光线分成两个或多个输出光线，根据其工作原理的不同，可以分为多种类型，如耦合器、分束器等。

2. 分光器的工作原理分光器的工作原理可以通过以下几个方面来解释：2.1 折射率差异原理分光器利用材料的折射率差异来实现光线分离。

当光线从一种介质传播到另一种折射率较低的介质时，根据折射定律，光线会发生折射。

通过设计不同折射率的材料和结构，可以使得不同波长的光线在分光器中发生不同的折射，从而实现光的分离。

2.2 多模干涉原理分光器还可以利用多模干涉原理来实现光线的分离。

多模干涉是指当光线从一个波导传输到另一个波导时，由于波导的几何尺寸、折射率等参数不同，不同波长的光线在波导中的传播速度不同，从而导致光线在波导中的干涉现象。

通过设计不同波导的参数，可以使得不同波长的光线在波导中发生不同的干涉，从而实现光的分离。

2.3 光栅原理光栅原理也可以用来实现分光器的工作。

光栅是一种具有周期性结构的光学元件，可以通过周期性的折射或反射，将光线按照波长进行分散。

通过将光线引入光栅，不同波长的光线会经过不同的折射或反射角度，从而分离出来。

利用不同的光栅设计，可以实现不同分辨率和波段的分光器。

3. 分光器的应用分光器在光通信、光谱分析和传感器等领域有着广泛的应用。

3.1 光通信在光通信系统中，分光器被用于光纤网络中的光功分配和复用。

利用分光器，可以将一束光分成多个通道，分别传输不同的信号。

这样可以实现多路复用，提高光纤传输的效率和容量。

3.2 光谱分析在光谱分析领域，分光器被用于分离不同波长的光线，以进行光谱测量和分析。

通过将光源引入分光器，可以将光线按照不同的波长分散出来，通过探测器检测每个波长的光线强度，从而获取样品的光谱信息。

3.3 传感器分光器还可以被应用于传感器领域。

利用分光器将光线分离成多个通道后，可以同时检测多个参数或物质。

例如，在化学传感器中，通过引入不同的感光材料和波导结构，可以实现对不同化学物质的检测。

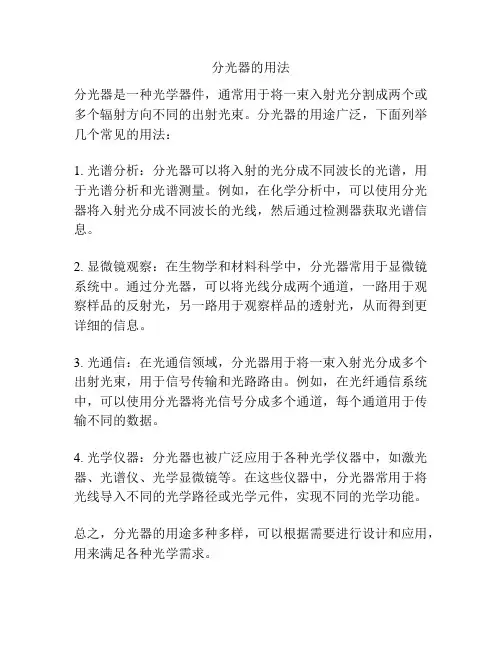

分光器的用法

分光器的用法
分光器是一种光学器件，通常用于将一束入射光分割成两个或多个辐射方向不同的出射光束。

分光器的用途广泛，下面列举几个常见的用法：
1. 光谱分析：分光器可以将入射的光分成不同波长的光谱，用于光谱分析和光谱测量。

例如，在化学分析中，可以使用分光器将入射光分成不同波长的光线，然后通过检测器获取光谱信息。

2. 显微镜观察：在生物学和材料科学中，分光器常用于显微镜系统中。

通过分光器，可以将光线分成两个通道，一路用于观察样品的反射光，另一路用于观察样品的透射光，从而得到更详细的信息。

3. 光通信：在光通信领域，分光器用于将一束入射光分成多个出射光束，用于信号传输和光路路由。

例如，在光纤通信系统中，可以使用分光器将光信号分成多个通道，每个通道用于传输不同的数据。

4. 光学仪器：分光器也被广泛应用于各种光学仪器中，如激光器、光谱仪、光学显微镜等。

在这些仪器中，分光器常用于将光线导入不同的光学路径或光学元件，实现不同的光学功能。

总之，分光器的用途多种多样，可以根据需要进行设计和应用，用来满足各种光学需求。

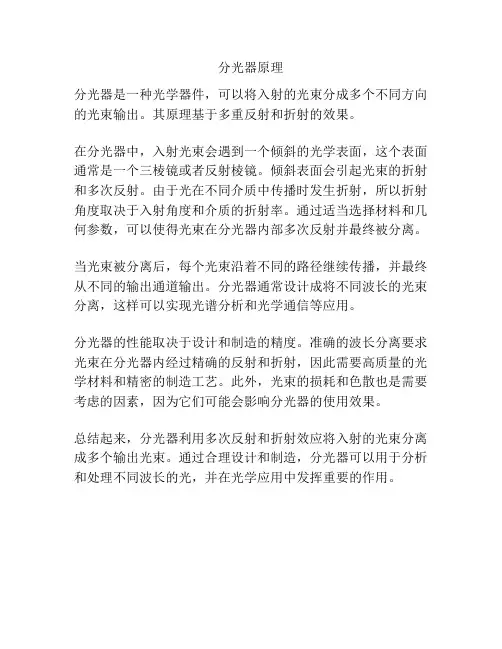

分光器原理

分光器原理
分光器是一种光学器件，可以将入射的光束分成多个不同方向的光束输出。

其原理基于多重反射和折射的效果。

在分光器中，入射光束会遇到一个倾斜的光学表面，这个表面通常是一个三棱镜或者反射棱镜。

倾斜表面会引起光束的折射和多次反射。

由于光在不同介质中传播时发生折射，所以折射角度取决于入射角度和介质的折射率。

通过适当选择材料和几何参数，可以使得光束在分光器内部多次反射并最终被分离。

当光束被分离后，每个光束沿着不同的路径继续传播，并最终从不同的输出通道输出。

分光器通常设计成将不同波长的光束分离，这样可以实现光谱分析和光学通信等应用。

分光器的性能取决于设计和制造的精度。

准确的波长分离要求光束在分光器内经过精确的反射和折射，因此需要高质量的光学材料和精密的制造工艺。

此外，光束的损耗和色散也是需要考虑的因素，因为它们可能会影响分光器的使用效果。

总结起来，分光器利用多次反射和折射效应将入射的光束分离成多个输出光束。

通过合理设计和制造，分光器可以用于分析和处理不同波长的光，并在光学应用中发挥重要的作用。

分光器的用法

分光器的用法深入解析分光器的使用：原理、应用与实践在现代通信网络中，分光器作为一种关键设备，扮演着将主光纤信号分解并分配到多个用户端口的角色，其功能对于实现光纤网络的高效、稳定运行至关重要。

本文将围绕分光器的用法，从其工作原理、应用场景、安装与维护等方面进行详细的探讨。

一、分光器的工作原理分光器，也称为光分路器，主要基于光学原理工作。

它利用光纤的非线性效应，如折射、反射或衍射，将来自主光纤的光信号分成多个等功率的子信号，然后将这些子信号发送到不同的分支光纤，以便多个用户共享同一主光纤的带宽资源。

常见的分光器类型有耦合式、阵列波导光栅（AWG）和光纤熔接式等，每种类型的分光器都有其独特的性能特点。

二、分光器的应用场景1. 宽带接入：在家庭、办公室的宽带网络中，分光器被广泛用于将主干光纤的高速信号分配给多个用户，如光纤到户（FTTH）、光纤到楼（FTTB）等。

2. 企业网络：在企业内部，分光器可以将主光纤连接到各个部门或楼层，提供高速、稳定的网络环境。

3. 光纤通信系统：在长途通信、数据中心以及卫星地面站等大型网络中，分光器用于信号的集中管理和分发。

三、分光器的安装与使用1. 确定位置：分光器应安装在易于维护且信号传输质量良好的地方，避免强电磁干扰和高温环境。

2. 连接光纤：确保主光纤和分支光纤正确连接到分光器的相应接口，使用光纤适配器时要保持清洁和紧固。

3. 测试与调试：安装完成后，通过光功率计对每个输出端口进行测试，确认信号是否均匀分配，无衰减过大现象。

4. 日常维护：定期检查分光器的温度、灰尘和光纤连接，确保其正常运行。

如有异常，及时清理和修复。

四、注意事项与挑战1. 功率限制：过高的输入功率可能会导致分光器过热，甚至损坏。

因此，需要合理控制信号强度。

2. 干扰管理：不同用户的信号可能会相互干扰，可通过选择合适的分光器类型和设置适当的隔离带宽来解决。

3. 带宽分配：根据用户需求和网络负载，合理分配每个端口的带宽，避免资源浪费。

通信百科——光分路器又名：分光器

通信百科——光分路器又名：分光器与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。

光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。

在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

光分路器的分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。

这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。

熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。

熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。

最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。

这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。

对于更多路数的分路器生产可以用多个二分路器组成。

光分路器的常用技术指标（1）插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

(完整)光分路器基本常识

光分路器与同轴电缆传输系统一样,光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现.光分路器又称分光器，是光纤链路中最重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。

在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器.1．光分路器的分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术,在介质或半导体基板上形成光波导，实现分支分配功能。

这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器.熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体,而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术.熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构,通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。

最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。

这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。

对于更多路数的分路器生产可以用多个二分路器组成。

2．光分路器的常用技术指标（1) 插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率;Pin是输入端的光功率值。

分光器

光分路器编辑光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件。

分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种。

目录1结构2原理3技术参数▪损耗▪分光比▪隔离度4封装方法1结构编辑光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一[1]定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。

最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。

这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。

对于更多路数的分路器生产可以用多个二分路器组成。

而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。

光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。

与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。

（2）分光均匀，可以将信号均匀分配给用户。

（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。

（4）单只器件分路通道很多，可以达到32路以上。

（5）多路成本低，分路数越多，成本优势越明显。

同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。

（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。

[1]2原理熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。
