喷淋系统技术交底记录

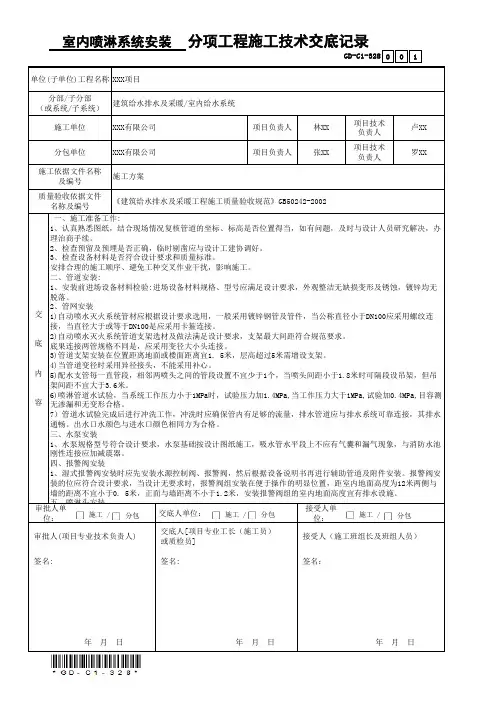

GD-C1-328室内喷淋系统安装)分项工程施工技术交底记录(省统表)
![GD-C1-328室内喷淋系统安装)分项工程施工技术交底记录(省统表)](https://img.taocdn.com/s3/m/904576fb80c758f5f61fb7360b4c2e3f572725f0.png)
1交 底 内 容 一、施工准备工作:1、认真熟悉图纸,结合现场情况复核管道的坐标、标高是否位置得当,如有问题,及时与设计人员研究解决,办理治商手续。
2、检查预留及预埋是否正确,临时剔凿应与设计工建协调好。
3、检查设备材料是否符合设计要求和质量标准。
安排合理的施工顺序、避免工种交叉作业干扰,影响施工。
二、管道安装:1、安装前进场设备材料检验:进场设备材料规格、型号应满足设计要求,外观整洁无缺损变形及锈蚀,镀锌均无脱落。
2、管网安装1)自动喷水灭火系统管材应根据设计要求选用,一般采用镀锌钢管及管件,当公称直径小于DN100应采用螺纹连接,当直径大于或等于DN100是应采用卡箍连接。
2)自动喷水灭火系统管道支架选材及做法满足设计要求,支架最大间距符合规范要求。
底果连接两管规格不同是,应采用变径大小头连接。
3)管道支架安装在位置距离地面或楼面距离宜1. 5米,层高超过5米需增设支架。
4)当管道变径时采用异径接头,不能采用补心。
5)配水支管每一直管段,相邻两喷头之间的管段设置不宜少于1个,当喷头间距小于1.8米时可隔段设吊架,但吊架间距不宜大于3.6米。
6)喷淋管道水试验,当系统工作压力小于1MPa时,试验压力加1.4MPa,当工作压力大于1MPa,试验加0.4MPa,目容测无渗漏和无变形合格。
7)管道水试验完成后进行冲洗工作,冲洗时应确保管内有足够的流量,排水管道应与排水系统可靠连接,其排水通畅。
出水口水颜色与进水口颜色相同方为合格。
三、水泵安装1、水泵规格型号符合设计要求,水泵基础按设计图纸施工,吸水管水平段上不应有气囊和漏气现象,与消防水池刚性连接应加减震器。
四、报警阀安装1、湿式报警阀安装时应先安装水源控制阀、报警阀,然后根据设备说明书再进行辅助管道及附件安装。
报警阀安装的位应符合设计要求,当设计无要求时,报警阀组安装在便于操作的明显位置,距室内地面高度为12米两侧与墙的距离不宜小于0. 5米,正面与墙距离不小于1.2米,安装报警阀组的室内地面高度宜有排水设施。

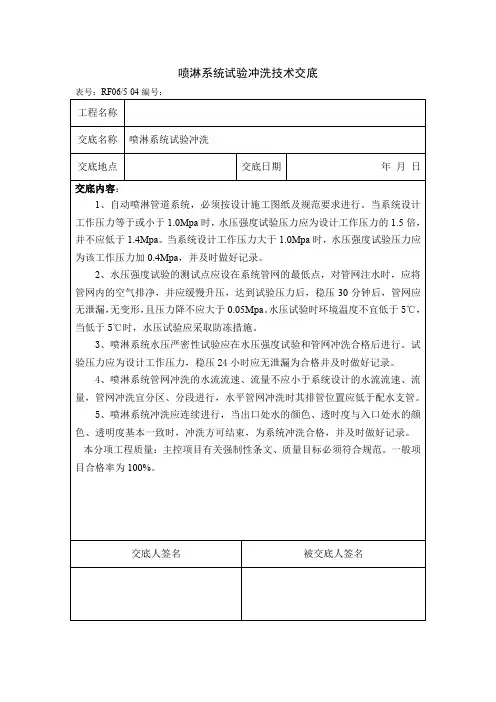

喷淋系统试验冲洗技术交底
![喷淋系统试验冲洗技术交底](https://img.taocdn.com/s3/m/477e9dd7112de2bd960590c69ec3d5bbfd0adad6.png)
5、喷淋系统冲洗应连续进行,当出口处水的颜色、透时度与入口处水的颜色、透明度基本一致时,冲洗方可结束,为系统冲洗合格,并及时做好记录。
本分项工程质量:主控项目有关强制性条文、质量目标必须符合规范。一般项目合格率为100%。
喷淋系统试验冲洗技术交底
表号:RF06/5-04编号:
工程名称
交底名称
喷淋系统试验冲洗
交底地点
交底日期年月日交底内 Nhomakorabea:1、自动喷淋管道系统,必须按设计施工图纸及规范要求进行。当系统设计工作压力等于或小于1.0Mpa时,水压强度试验压力应为设计工作压力的1.5倍,并不应低于1.4Mpa。当系统设计工作压力大于1.0Mpa时,水压强度试验压力应为该工作压力加0.4Mpa,并及时做好记录。
2、水压强度试验的测试点应设在系统管网的最低点,对管网注水时,应将管网内的空气排净,并应缓慢升压,达到试验压力后,稳压30分钟后,管网应无泄漏,无变形,且压力降不应大于0.05Mpa。水压试验时环境温度不宜低于5℃,当低于5℃时,水压试验应采取防冻措施。
3、喷淋系统水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力,稳压24小时应无泄漏为合格并及时做好记录。
交底人签名
被交底人签名
消防工程(火灾报警、喷淋系统)施工技术交底
![消防工程(火灾报警、喷淋系统)施工技术交底](https://img.taocdn.com/s3/m/309d1eb00875f46527d3240c844769eae009a334.png)
消防工程(火灾报警、喷淋系统)施工技术交底一、电线电缆穿管敷设1、严格按设计施工图纸、会审纪要及工程变更联系单施工,对电线电缆穿线一般按规范GB50303-2015、GB50339-2013执行。
2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行,穿线前应将管内积水及杂物清除干净后敷设。
3、火灾报警器的传输线路应选择不同颜色的绝缘导线,探测器的“+”线为红色,“-”线应为蓝色,其余线应根据不同用途采用其它颜色区分,但同一工程中相同用途的导线颜色应一致,接线端子应有标号。
4、电缆穿管敷设时应合理安排,不宜交叉,敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时,松紧应适度,多芯电缆的弯曲半径不应小于其外径的6倍。
5、管内导线总截面积与管截面不应大于40%,或电缆的总截面积不应大于线槽的净截面积的50%。
导线穿入箱、盒、槽管口处应装护圈保护。
6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护,导线不应有裸露部分。
7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接。
8、同一建筑物内相同相位的电线应采用同一颜色的电线,A-黄、B-绿、C-红、N-淡兰色、PE-黄绿双色线、开关线――白色等其它颜色电线。
多路开关线可用不同颜色的电线加以区分。
以上应及时做好工程技术资料、质量检验批记录。
本分项工程质量目标:主控项目有关强制性条文必须全部符合规范要求,一般项目合格率90%。
二、报警设备、探测器类安装1、严格按设计施工图纸、会审纪要及工程变更联系单施工,对报警设备及各探测器安装一般按规范GB50303-2015、GB50339-2013执行。
2、自动报警主机应设独立间,总控主机安装应距墙周圈600~800mm安装平稳。
3、点型烟感探测器安装要求,探测器宜水平安装,当必须斜装时不应大于45°,位置距墙壁、梁边及周围不应小于0.5m,距空调送风口1.5m。
水平空间安装设置宜居中布置,感温探测器的安装间距不应超过10m,感烟探测器的安装间距不应超过15m。
自动喷淋系统施工技术交底
![自动喷淋系统施工技术交底](https://img.taocdn.com/s3/m/efcc2f14ac02de80d4d8d15abe23482fb4da029a.png)
自动喷淋系统施工技术交底一、引言自动喷淋系统是一种常见的消防设备,广泛应用于商业建筑、工厂和公共场所等。
它可以及时探测火灾并进行灭火,保护人员和财产的安全。
本文将介绍自动喷淋系统施工的技术交底,包括系统组成、施工流程、安装要点等。
二、系统组成自动喷淋系统主要由以下几部分组成:1. 喷淋头:负责喷射灭火剂,通常安装在天花板上。
2. 管路系统:连接喷淋头和水源,传输灭火剂。
3. 控制系统:包括探测器、控制阀和报警器等,用于监测火灾并控制灭火剂的喷射。
4. 水源系统:提供供水,通常包括水泵、水箱和供水管道等。
三、施工流程自动喷淋系统的施工流程主要包括以下几个步骤:1. 设计规划:根据建筑物的结构和使用需求,确定自动喷淋系统的设计方案,并进行绘图和技术计算。
2. 材料采购:根据设计方案确定所需材料种类和数量,并进行采购。
3. 准备工作:清理施工现场,搭建脚手架和防护措施,确保施工安全。
4. 安装管道系统:根据设计图纸进行管道布置和连接,注意管道的固定和密封。
5. 安装喷淋头:根据设计要求进行喷淋头的安装,包括高度和间距的调整。
6. 安装控制系统:将探测器、控制阀和报警器等设备安装在适合的位置,并进行连线和测试。
7. 连接水源系统:根据设计方案进行水泵、水箱和供水管道等设备的安装和连接。
8. 调试测试:完成施工后,进行系统的调试和测试,确保各项功能正常。
四、安装要点在自动喷淋系统施工过程中,需要注意以下几个要点:1. 材料选择:选择符合国家标准的消防材料,确保其质量和性能符合要求。
2. 管道布置:合理布置管道的走向和连接方式,确保喷淋头的覆盖范围和间距均匀。
3. 管道固定:使用专用的固定装置将管道固定在适当位置,确保其牢固可靠。
4. 管道密封:使用专用的密封材料对管道进行密封,防止漏水问题。
5. 喷淋头高度和间距:根据设计要求,调整喷淋头的安装高度和间距,确保覆盖范围合理。
6. 控制系统设置:根据实际情况设置控制系统的参数,并进行测试和调试。
喷淋工程技术交底
![喷淋工程技术交底](https://img.taocdn.com/s3/m/dcfb959ba48da0116c175f0e7cd184254a351b44.png)
喷淋工程技术交底一、工程概述喷淋工程是一种常见的消防设施,用于灭火和控制火势蔓延。
本次技术交底旨在详细介绍喷淋工程的设计、安装、维护和使用等方面的要求,确保工程的质量和可靠性。
二、设计要求1. 喷淋工程的设计应符合国家相关标准和规范,确保系统的灭火效果和安全性。
2. 设计人员应根据工程的具体情况,合理确定喷淋头的数量、位置和喷淋模式。
3. 喷淋系统应与其他消防设施相配合,确保整个消防系统的协调性和一致性。
三、安装要求1. 安装人员应具备相关技术资质,熟悉喷淋工程的安装要求和操作规程。
2. 喷淋头的安装位置应符合设计要求,并确保喷淋范围覆盖到所有需要保护的区域。
3. 喷淋管道的铺设应牢固可靠,管道连接处应采用专用连接件,并经过严密检测和试压。
四、维护要求1. 喷淋工程应定期进行维护保养,确保系统的正常运行。
2. 定期检查喷淋头的工作状态,确保其畅通无阻。
3. 定期清洗喷淋头和喷淋管道,清除堵塞物和杂质,保持喷淋系统的清洁。
五、使用要求1. 喷淋工程应根据建筑物的用途和火灾风险等级,制定相应的使用管理制度。
2. 喷淋系统应定期进行演练和测试,确保其可靠性和有效性。
3. 在使用喷淋系统时,应按照操作规程进行操作,确保灭火效果和人员安全。
六、技术要点1. 喷淋头的选择应根据需要保护的区域和火灾风险等级进行合理选取。
2. 喷淋头的布置应均匀合理,确保喷淋范围的覆盖和灭火效果。
3. 喷淋管道的材质应符合相关标准,确保耐腐蚀性和使用寿命。
4. 喷淋系统的供水源应稳定可靠,确保喷淋头能够及时供水。
5. 喷淋系统的控制方式可以根据需要选择手动控制或自动控制。
七、技术交底内容1. 工程概述:介绍喷淋工程的基本概念和作用。
2. 设计要求:详细说明喷淋工程的设计要求和标准。
3. 安装要求:介绍喷淋工程的安装步骤和要求。
4. 维护要求:说明喷淋工程的维护保养方法和周期。
5. 使用要求:介绍喷淋工程的使用管理制度和操作规程。
消防喷淋作业安全技术交底模板
![消防喷淋作业安全技术交底模板](https://img.taocdn.com/s3/m/e7a296e8f021dd36a32d7375a417866fb84ac08c.png)
一、交底目的为确保消防喷淋系统安装、调试及维护过程中的安全,提高员工安全意识,预防事故发生,现将消防喷淋作业安全技术要求进行交底。
二、交底对象全体参与消防喷淋系统安装、调试及维护的员工。
三、交底内容1. 施工人员应具备相关专业知识,熟悉消防喷淋系统的组成、原理、操作及维护保养。
2. 作业前,应认真检查施工设备、工具、材料是否符合要求,确保安全可靠。
3. 作业过程中,严格遵守操作规程,确保施工质量。
4. 以下为具体安全技术要求:(1)施工人员必须佩戴安全帽、工作服、防滑鞋等个人防护用品。
(2)高空作业时,必须使用安全带,确保安全。
(3)在施工过程中,严禁酒后作业、疲劳作业。
(4)施工区域应设置安全警示标志,提醒他人注意安全。
(5)施工过程中,严禁触摸带电设备,防止触电事故发生。
(6)消防喷淋系统施工、调试及维护时,应确保消防水源充足,保证系统正常运行。
(7)施工过程中,如发现设备故障或异常情况,应立即停止作业,并向相关人员汇报。
(8)施工结束后,应对施工现场进行清理,确保无安全隐患。
5. 作业结束后,施工人员应参加安全技术培训,提高安全意识。
四、应急措施1. 发生火灾时,立即启动消防喷淋系统,确保系统正常运行。
2. 如遇人员受伤,立即进行现场急救,并拨打120急救电话。
3. 发生事故后,立即向相关部门报告,并配合调查处理。
五、总结本次安全技术交底,旨在提高员工对消防喷淋作业安全技术的认识,确保施工过程中的人身和财产安全。
请各位员工认真学习,严格遵守各项安全规定,共同营造安全、稳定的施工环境。
消防喷淋技术交底
![消防喷淋技术交底](https://img.taocdn.com/s3/m/0bd66a20a31614791711cc7931b765ce04087a4b.png)
(3)沟槽管件的材质、规格要满足设计要求基准线已标明。结合图纸及现场检查管道安装位置及尺寸是否正确。现场已达到施工条件。
4、操作工艺:
(1)自动喷水灭火系统管材采用镀锌钢管及管件,当管子公称直径小于100mm时,采用螺纹连接;当管子公称直径大于或等于100mm时,采用沟槽式连接。(2)管道安装前应校直管子并清除内部杂物,将安装完的敞口管道临时封堵好。(3)管道穿过伸缩缝时应采取防冻、防护措施,水平安装设0.002~0.005的坡度,坡向泄水装置。(4)管道压槽要将管道及压槽机垫平、放稳,在压槽时先将管道放入压槽机,定好压槽的深度值,用液压器将管道压实,然后开动压槽机,缓慢升压,完后用专用量具进行测量,合格后进行安装。(5)机械三通开孔先在管道上化出开孔的位置及规格,先将管道固定,将开孔器固定在管道上对准开孔的位置,缓慢用力,孔开完后核对一下所开孔的位置、规格及尺寸。(6)沟槽接头安置:用润滑油均匀涂在垫圈边缘及外侧,把垫圈套在管道末端,将管道两端并在一起,滑动垫圈在两管沟槽中心位置,把卡口放在垫圈上并确保卡口边缘在沟槽内,套上螺栓,均匀拧紧两端螺母,使卡口两端紧密结合在一起。(7)机械三通安装:把机械三通内的垫圈取出,涂上润滑油,再入回卡口正确位置,将卡口下半部转动90度,把上半部安放在管道内,使之与开孔同一直线,再转动下半部回位,确信定位垫圈在出口开口内,插入螺栓,均匀拧紧螺母,直至上下部分卡口在垫圈覆盖面内表面完全接触。(8)喷洒系统管道主支架焊接在由钢结构预留的钢板上,吊架用抱卡固定在钢结构的檩条上,末端固定支架直接焊接在钢结构的檩条上。选材及做法及支吊架最大间距应符合下列的尺寸:
喷淋系统安装技术交底
![喷淋系统安装技术交底](https://img.taocdn.com/s3/m/2335968e561252d381eb6ec5.png)
(4)操作要点:焊渣、灰尘等清除干净,然后刷漆
项目专业技术负责人:
交底人:
接受人:
山东省建设工程质量监督总站监制
技术交底记录
工程名称
施工单位
分项工程名称
喷淋系统安装
交底日期
交底内容:
管道支架、吊架的安装:
(1)吊架和支架的位置以不妨碍喷头喷水效果为原则,吊架距喷头的距离应为0.4米,距末端喷头的距离为0.4米
3、流水段的划分
施工时将每一层作为一个单独的施工段,这样既可保证工程整体性又能保证工程的局部完整性,可方便进行工序间的合理搭配。
(3)施工工艺与方案
1、施工准备
1.1条件
(1)主体结构已验收,现场已清理干净。
项目专业技术负责人:
交底人:
接受人:
山东省建设工程质量监督总站监制
技术交底记录
工程名称
施工单位
(3)喷洒头的规格、类型、动作温度应符合设计要求,外形规矩,丝扣完整,感温包无破碎和松动,易熔片无脱落和松动,有产品出厂合格证。闭式喷头应进行密封性能试验,以无渗漏、无损伤为合格。试验数量宜从每批中抽查1%,但不得少于5只,试验压力应为3.OMPa;保压时间不得少于3min。当两只及两只以上不合格时,不得使用该批喷头。当仅有一只不合格时,应再抽查2%,但不得少于10只,并重新进行密封性能试验;当仍有不合格15℃-35℃之间,相对湿度在70%以下进行。涂漆的环境空气必须清洁,无煤烟、灰尘及水汽。室外涂漆遇下雨、降雾、刮大风时应停止施工。
(2)除锈到露金属光泽,支架上的焊渣等杂质必须除干净。表面处理清洁后,注意保护,并应及时涂刷底漆,间隔时间长,则表面处理失效,影响底漆质量。刷漆时,漆膜必须均匀,不起泡,不漏刷,颜色一致。规定刷漆两遍的,应在第一遍油漆干固后再刷一遍,以免油漆掺杂。
喷淋工程施工技术交底
![喷淋工程施工技术交底](https://img.taocdn.com/s3/m/3d6177620a4c2e3f5727a5e9856a561252d32182.png)
喷淋工程施工技术交底一、工程概况本项目为XXX工程,位于XXX地区,主要包括XXX栋建筑物、XXX配套设施等。
工程总建筑面积为XXX平方米,建筑高度为XXX米。
本工程消防系统采用自动喷水灭火系统,主要包括喷淋系统、消火栓系统、火灾自动报警系统等。
二、喷淋系统介绍1.喷淋系统组成自动喷水灭火系统由洒水喷头、报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成。
2.喷淋系统工作原理自动喷水灭火系统的工作原理是在发生火灾时,火灾探测器会自动检测到火源,并将信号传输至控制中心。
控制中心发出指令,开启报警阀组,使水流指示器或压力开关动作,从而启动喷淋泵,将水送至喷头进行灭火。
三、施工准备1.人员要求自动喷水灭火系统的施工应由通过专业人员培训考核合格,并经审核批准的施工队伍承担。
施工队伍应具备相关资质,施工人员应具备相应的技能和经验。
2.施工材料系统组件、管件及其它设备、材料,应符合设计要求和国家现行有关标准的规定,并应具有出厂合格证。
喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。
3.施工工具施工前应准备相应的施工工具,如电钻、扳手、螺丝刀、焊接设备等。
四、施工流程1.管网安装根据设计图纸,按照工艺流程进行管网安装。
首先安装管道支架、吊架、防晃支架,然后进行管道安装。
管道安装应符合设计要求,当设计无要求时,管道中心线应平行、顺直。
2.喷头安装喷头的安装应符合设计要求,喷头的型号、规格应符合设计要求。
喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全。
喷头外观应无加工缺陷和机械损伤。
3.报警阀组安装报警阀组的安装应符合设计要求,报警阀组的型号、规格应符合设计要求。
报警阀组安装后,应进行调试,确保其正常工作。
4.其他组件安装根据设计要求,安装水流指示器、压力开关等组件。
5.通水调试系统安装完成后,进行通水调试。
检查系统组件是否工作正常,喷头是否喷水均匀,报警阀组是否动作正常等。
消防的自动喷淋系统的施工技术交底
![消防的自动喷淋系统的施工技术交底](https://img.taocdn.com/s3/m/4f829676a31614791711cc7931b765ce04087a71.png)
交底内容:一、管材1.消防系统管道旳管材材质必须按照图纸规定。
2、多种管道及其配件旳等材料必须认真检查其外观质量, 确认完好无损后方可入库。
3、多种管道及其配件旳等材料在运送、储存及安装期间, 应采用对旳旳保护措施, 以保证管材在任何状况下不受破损和锈蚀。
二、质量规定1.喷淋系统水压试验成果及使用旳管材品种、规格、尺寸必须符合设计规定和施工规范规定。
2.水泵旳规格型号必须符合设计规定, 水泵试运转旳轴承温升必须符合规定。
3.自动喷洒喷头位置, 间距和方向必须符合设计规定和施工规范规定。
4.镀锌管道螺纹连接应牢固, 接口处无漏油漏麻且防腐良好。
5、卡箍连接应对接平行、紧密且与管中心线垂直, 螺杆露出螺母长度不不小于螺杆直径旳1/2。
6、现场用旳支架材料, 进场必须报验, 现场防腐刷漆必须通过验收后才能使用, 管道旳弯头和三通处需要架设支吊架。
7、水平管道安装坡度在0.002~0.005之间。
8、吊架与喷头旳距离不应不不小于300mm, 距末端喷头旳距离不不小于750mm。
9、吊架应设在相邻喷头间旳管段上, 当相邻喷头间距不不小于3.6m, 可设1个。
不不小于1.8m, 容许隔段设置。
管道支架设置原则:9.1管道不容许由因介质通过发生作用而产生位移旳部分, 应设置固定支架, 固定支架要牢固地固定在可靠旳构造上。
9.2在管道无垂直位移或垂直位移很小旳地方, 可装设活动支架或钢性支架。
9.3喷淋、喷雾系统旳分支管道设置吊架, 主管旳每条分支管道设置一种防晃支架。
9.5墙柱三角支撑10、为保证现场标高, 所有管道和其他专业管道撞架时, 需向高处调整标高时, 必须管道调整管道标高。
三、工艺流程: 安装准备→支吊架预制安装→干管安装→支管安装→分层分区强度试压及冲洗→喷头支管安装→喷头、水流指示器安装→报警阀组安装→系统调试。
四、操作工艺:(一)干管安装1.喷淋干管用卡箍连接, 每根配管长度不适宜超过6m, 可调直后编号依次序安装, 吊装时应先吊起管道一端, 待稳定后再吊起一端。
消防喷淋系统安全技术交底模板
![消防喷淋系统安全技术交底模板](https://img.taocdn.com/s3/m/b16f9b5adf80d4d8d15abe23482fb4daa58d1dc6.png)
一、工程名称及施工单位工程名称:_______施工单位:_______二、交底日期及参与人员交底日期:_______参与人员:施工单位项目管理人员、施工人员、监理单位人员等。
三、消防喷淋系统概述1. 消防喷淋系统是一种自动灭火装置,通过喷射水雾或水柱来抑制火灾的蔓延。
2. 系统主要由水源、水泵、管道网络、喷头等组成。
3. 消防喷淋系统广泛应用于化工厂、仓库、机场、商场、酒店等场所,以及大型公共建筑。
四、施工前准备1. 施工单位应具备相应的资质证书和安全生产许可证。
2. 施工人员应接受消防喷淋系统相关知识的培训,掌握系统安装、调试、维护等技能。
3. 施工现场应配备必要的消防器材和设施,确保施工安全。
五、施工工艺及注意事项1. 管道安装(1)管道支架、吊架、防晃支架的安装应符合设计要求,确保管道固定牢固。
(2)管道安装位置应符合设计要求,管道中心线应保持水平或垂直。
(3)管道焊接应满足施工工艺及相应技术规程要求,确保管道连接质量。
2. 喷头安装(1)喷头安装位置应符合设计要求,确保喷头能够覆盖到需要保护的区域。
(2)喷头安装应牢固,不得松动。
(3)喷头应避免安装在易受碰撞、高温、潮湿等不利环境。
3. 报警阀组安装(1)报警阀组安装位置应符合设计要求,确保报警阀组能够正常工作。
(2)报警阀组连接管道应满足要求,确保连接质量。
(3)报警阀组应定期进行维护、保养,确保系统正常运行。
4. 其他组件安装(1)其他组件安装应符合设计要求,确保系统功能完善。
(2)组件连接应牢固,不得松动。
(3)组件应避免安装在易受碰撞、高温、潮湿等不利环境。
六、施工安全措施1. 施工现场应设置安全警示标志,提醒施工人员注意安全。
2. 施工人员应穿戴个人防护用品,如安全帽、手套、防尘口罩等。
3. 施工现场应配备消防器材,如灭火器、消防栓等,确保火灾发生时能够及时扑救。
4. 施工单位应定期对施工现场进行安全检查,及时发现并消除安全隐患。
喷淋安装技术交底
![喷淋安装技术交底](https://img.taocdn.com/s3/m/7ac8e28d77eeaeaad1f34693daef5ef7ba0d12c2.png)
喷淋安装技术交底咱今儿就来好好唠唠喷淋安装这档子事儿!要说这喷淋安装啊,那可是个技术活,一点都马虎不得。
我记得之前有一次,跟着一个施工队去安装喷淋,那场面,真是让我印象深刻。
当时是一个挺大的商场,我们一大早就到了工地。
师傅们把各种工具和材料摆放得整整齐齐,准备大干一场。
咱先来说说这材料的准备。
喷头、管道、支架等等,每一样都得精挑细选,质量得过硬。
就拿喷头来说,不同的场所要用不同类型的喷头,像一般的办公室,可能用普通的下垂型喷头就行;但要是像厨房这种容易有高温的地方,就得用耐高温的喷头,不然万一真出点啥事,那可就麻烦大了。
安装喷头的时候,那也是有讲究的。
高度得合适,不能太高也不能太低。
有一次,一个新手师傅没量好距离,喷头装得太低了,结果被装修的吊顶给挡住了一部分,这可不行啊!后来又重新调整,费了好大的劲。
所以啊,安装之前一定要仔细测量,确保万无一失。
还有这管道的铺设,得顺着建筑的结构来,不能想怎么铺就怎么铺。
拐弯的地方要用合适的弯头,接口处一定要密封好,不然漏水了可就糟糕了。
我就见过一处管道接口没处理好,水喷得到处都是,把刚装修好的墙面都给弄湿了,这不仅影响工程进度,还得重新修补,费时费力又费钱。
支架的安装也很重要,得能稳稳地支撑住管道。
有一回,一个支架没安装牢固,管道稍微有点震动,支架就松动了,差点把管道给弄掉下来。
这要是真掉下来,砸到人或者砸坏东西,那后果不堪设想。
在安装过程中,还得时刻注意安全。
像登高作业的时候,一定要系好安全带,工具也要拿稳了,别一不小心掉下去伤到人。
总之,喷淋安装这活儿,看着简单,其实里面的门道多着呢。
每一个环节都得认真对待,不能有丝毫的马虎。
只有这样,才能保证喷淋系统在关键时刻发挥作用,保护大家的生命财产安全。
希望大家在今后的喷淋安装工作中,都能严格按照技术要求来,把活儿干得漂亮!可别像我前面说的那些例子一样,出了岔子。
咱得对自己的工作负责,对别人的安全负责,大家说是不是这个理儿?。
(GD-C1-328)自动喷水灭火安装分项工程施工技术交底记录
![(GD-C1-328)自动喷水灭火安装分项工程施工技术交底记录](https://img.taocdn.com/s3/m/f8c9ceb60740be1e640e9a78.png)
消防喷淋系统安装分项工程施工技术交底记录(续)GD-C1-328/1 交底内容三、生产工序及工艺要求1、设备安装顺序设备基础检验→设备就位→底座及框架焊接加工→箱体板材拼装→水箱管接配件安装→煤油渗透试验→清洗→注水试验→用户验收→交付。
2、板材下料公差:±2mm3、箱体垂直度公差:H/1000 ±1mm4、箱体坐标公差±15mm5、箱体标高公差:±5mm6、进出水接头位置公差:±3mm2.3.7 水压试验:2.3.7.1 喷洒管道水压试验可分层分段进行,上水时最高点要有排气装置,高低点各装一块压力表,上满水后检查管路有无泄漏,如有法兰、阀门等部位泄漏,应在加压前紧固,升压后再出现泄漏时做好标记,卸压后处理。
必要时泄水处理。
2.3.7.2水压试验压力应根据工作压力确定。
当系统工作压力等于或小于1MPa时,试验压力采用1.4MPa;当系统工作压力大于1MPa时,试验压力采用工作压力再加0.4MPa。
试压时稳压30min,目测管网应无泄漏和变形,且压力降不大于0.05MPa。
自动喷淋管道按《自动喷水灭火系统施工及验收规范GB50261-96进行。
试压合格后及时办理验收手续。
2.3.8 冲洗:2.3.8.1喷洒管道试压完可连续做冲洗工作。
冲洗时应确保管内有足够的水流量。
排水管道应与排水系统可靠连接,其排放应畅通和安全。
管网冲洗时应连续进行,当出口处水的颜色,透明度与入水口的颜色基本一致时方可结束。
管网冲洗的水流方向应与灭火时管网的水流方向一致。
冲洗合格后应将管内的水排除干净并及时办理验收手续。
通水调试:3.7.1 喷洒系统安装完进行整体通水,使系统达到正常的工作压力准备调试。
3.7.2 通过末端装置放水,当管网压力下降到设定值时,稳压泵应启动,停止放水,当管网压力恢复到正常值时,稳压泵应停止运行。
当末端装置以0.94~1.5L/s的流量放水时,稳压泵应自锁。
消防喷淋安装安全技术交底
![消防喷淋安装安全技术交底](https://img.taocdn.com/s3/m/abc85ff9970590c69ec3d5bbfd0a79563d1ed47b.png)
消防喷淋安装安全技术交底一、安装安全技术交底的目的本次消防喷淋安装安全技术交底旨在确保消防喷淋系统的正确安装与操作,以提高火灾灭火效率和保障人员安全。
二、消防喷淋安装的基本要求1. 安装位置选择:- 消防喷淋应设置在易燃易爆物贮存区、机械设备房、高层建筑等易发生火灾的场所。
- 喷淋头应布置均匀,覆盖全部保护区域。
2. 水源及供水系统:- 消防喷淋应接入消防供水系统,确保有足够的水源供给。
- 水源要保证水质清洁、持续供应稳定。
3. 设备安装与连接:- 消防喷淋设备应根据设计要求,正确安装固定,并与水源管道连接。
- 喷淋头与支架应牢固连接,确保正常喷洒水雾。
4. 管路系统:- 管线布置应符合技术规范,管道接口应严密,确保无泄漏。
三、安装操作注意事项1. 安全防护:- 安装人员必须佩戴合格的安全防护装备,包括安全帽、防护眼镜、防尘口罩、安全手套等。
- 严禁在高处工作时站在不稳定的物体上,需使用合适的支架或脚手架。
2. 操作规范:- 按照设计要求和技术规范进行消防喷淋的安装工作。
- 注意使用合适的工具进行操作,杜绝乱用电动工具或钢丝锯等危险工具。
- 严禁私自更改或调整消防喷淋系统的任何部件。
3. 职责分工:- 安装人员需明确各自的职责,并与其他施工人员进行协调配合。
- 工作现场应有专人负责施工现场的安全管理,并及时解决施工中的问题与难题。
四、施工完成后的验收1. 安全检查:- 安装完成后,应进行消防喷淋系统的全面检查,确保各项功能正常。
- 检查包括消防喷淋设备的联动控制、喷淋头的喷雾均匀性、管路系统的无泄漏等项目。
2. 相关记录:- 对安装过程中的重要操作及问题的解决,应及时记录并归档,以备后续查阅使用。
- 验收合格后,需出具消防喷淋安装完工报告,并将相关资料交予相关部门。
以上是消防喷淋安装安全技术交底的内容,希望大家能认真遵守操作规范,确保消防喷淋系统的正常运行和人员安全。
自动喷水灭火系统技术交底记录
![自动喷水灭火系统技术交底记录](https://img.taocdn.com/s3/m/95479dbb690203d8ce2f0066f5335a8102d26683.png)
5、配水支管上每一直管段相邻两喷头之间的管段设置的吊架均不宜少于1个;当喷头之间的距离小于1.8m时,可隔段设置吊架,但吊架的间距不大于3.6m。
6、喷头安装应在系统试压冲洗合格后进行,喷头安装时,不得对喷头进行拆装改动,并严禁给喷头附加任何装饰性涂层,喷头安装应用专用扳手,严禁利用喷头的框架施拧;喷头的框架溅水盘产生变形或释放原件损伤时,应采用规格型号相同的喷头更换。当通风管道宽度大于1.2m时,应安装在其腹面以下部位加装喷头。当喷头安装在不到顶的隔断附近时,喷头与隔断的水平距离和最小垂直距离应符合规定。
自动喷水灭火系统技术交底记录
编号:006
工程名称
XX工程消防系统
建设单位
XX工程
分项工程名称
自动喷水灭火系统
施工单位
XX建设集团有限公司
技
术
交
底
内
容
1、管网安装前应校对管道、并应清除管道内部的杂物,安装时应随时清除安装管道内部的杂物。按本工程规定要求管径DN≥100的采用卡箍连接,管径DN<100采用丝扣连接。
参加人员
批准人
审核人
编制人
编制日期
8、喷淋管道施工完毕后,应分段进行水压强度、严密性试验,水压强度试验压力为1.4Mpa,稳压30min,水压严密性试验压力为0.6Mpa,稳压24h。测压点应设在管道系统最低部位。对管网注水时,应将空气排净,然后缓慢升压,达到试验压力后,目测无泄漏、无变形、无压降为合格。试压过程中如遇泄漏,不得带压修理,而应放空管网,消除缺陷,重新再试。
喷淋系统管道安装技术交底
![喷淋系统管道安装技术交底](https://img.taocdn.com/s3/m/445d9d8359f5f61fb7360b4c2e3f5727a5e924aa.png)
系统包括的主要设备:水泵接合器、报警阀及组件,信号控制阀、水流指示器、喷洒头、气压给水装置、稳压泵等。其中主要组件应有国家消防产品质量监督检验中心出具的检测报告
工程所用的主要材料: 内外热镀锌无缝钢管、螺纹管件、沟槽件、型钢;
2、主要机具:套丝机、沟槽机、开孔器、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械,另外还有套丝扳、管钳子、压力钳子、链钳、手锤、扳手、导链、电气焊等工具,钢卷尺、水平尺、角尺游标卡尺、线坠、直尺等量具。
公称直径(mm)
DN25
DN32
DN40
DN50
DN70
DN80
DN100
DN125
DN150
最大间距(m)
3.544.55源自666.5
7
8
4)螺纹连接:
a)截管时,应采用机械截管,截面应垂直轴心。
b)螺纹要规整无损,如有断丝或缺丝,不得超过螺纹仝扣数的10%。套丝后,用细锉将金属管端的毛边修
光,用棉回丝和毛刷清除管端和螺纹内的油、水和金属切屑。
二、操作工艺要点:
1、干管安装
1)立管安装应在墙面粉刷后进行。
2) 用线锤吊在应安装立管的位置上,用“粉囊”在墙面上弹出垂直线,立管可根据该线来安装。
3) 根据墙面上的线和立管与墙面确定的尺寸,预先埋设好立管管架。水平安装的支吊架的间距应符合表2.4.2-1。
管道水平安装的支、吊架最大间距符合下表规定:
f)管道连接紧固法兰时,检查法兰端面是否干净,采用3-5mm的橡胶垫片。法兰螺栓的规格应符合规定。法兰接口应安装在易拆装的位置。
5)沟槽式连接:
a)沟槽式管接头应符合国家现行的有关产品标准,沟槽式管接头的工作压力与管道的工作压力匹配,内衬橡胶材质符合国家标准。
自动喷淋系统安全技术交底模板
![自动喷淋系统安全技术交底模板](https://img.taocdn.com/s3/m/dbc829adfbb069dc5022aaea998fcc22bcd143ac.png)
一、交底对象:全体参与自动喷淋系统安装、调试、维护和管理的相关工作人员。
二、交底时间:[具体日期]三、交底内容:1. 系统概述自动喷淋系统是一种能够在火灾发生时自动启动喷头喷水灭火并发出报警信号的消防设备。
它主要由洒水喷淋头、报警阀组、管道、供水设施等组成。
本系统适用于各类建筑和场所,能有效控制、扑灭初期火灾。
2. 系统组成及工作原理(1)系统组成:- 洒水喷淋头:安装在建筑顶部或墙面上,用于喷水灭火。
- 报警阀组:控制水流,当火灾发生时自动打开,喷淋头喷水。
- 管道:连接各组件,输送水源。
- 供水设施:为系统提供水源。
- 电气控制系统:监测系统运行状态,实现联动控制。
(2)工作原理:- 当火灾发生时,火灾探测器检测到烟雾或温度升高,触发报警信号。
- 报警信号传递至电气控制系统,控制系统自动启动水泵,为系统提供水源。
- 水源通过管道输送到洒水喷淋头,喷淋头自动喷水灭火。
- 同时,报警阀组打开,报警信号传递至报警装置,发出警报。
3. 系统安装与调试(1)安装要求:- 按照设计图纸和规范要求进行安装。
- 确保各组件连接牢固,无渗漏。
- 喷淋头安装高度应符合规范要求。
- 电气控制系统安装符合电气安全规范。
(2)调试要求:- 检查系统各组件功能,确保正常工作。
- 进行系统试压,确保管道无泄漏。
- 检查电气控制系统,确保联动功能正常。
4. 系统维护与保养(1)定期检查:- 检查系统各组件外观,确保无损坏。
- 检查管道、阀门等部件,确保无泄漏、锈蚀。
- 检查电气控制系统,确保运行正常。
(2)维护保养:- 清理洒水喷淋头,确保喷水效果。
- 检查报警阀组,确保阀芯灵活。
- 定期更换系统中的过滤网、密封圈等易损件。
5. 紧急处理(1)发现系统故障时,立即停止使用,并通知相关部门处理。
(2)火灾发生时,确保系统自动启动,喷水灭火。
(3)如遇紧急情况,应立即关闭水源,切断系统供电。
四、安全注意事项1. 严格遵守操作规程,确保人身安全。
管道喷淋施工安全技术交底模板
![管道喷淋施工安全技术交底模板](https://img.taocdn.com/s3/m/6964345a4b7302768e9951e79b89680203d86bbb.png)
一、交底目的为确保管道喷淋系统施工过程中的安全,提高施工人员的安全意识,预防和减少安全事故的发生,特进行安全技术交底。
二、交底内容1. 施工人员要求(1)施工人员必须经过专业培训,持有相关资格证书。
(2)施工人员应熟悉本工程的安全技术交底内容,掌握安全操作规程。
(3)施工人员应严格遵守国家有关安全生产的法律、法规和标准。
2. 施工现场安全措施(1)施工现场应设置明显的安全警示标志,包括危险区域、禁行区域、高空作业等。
(2)施工现场应设置安全通道,确保施工人员、设备、材料等的通行。
(3)施工现场应配备必要的安全防护设施,如安全网、防护栏杆、防护罩等。
3. 施工设备与材料安全(1)施工设备应定期检查、保养,确保设备运行正常。
(2)施工材料应按照设计要求选用,符合国家标准。
(3)施工材料应妥善保管,避免损坏、变质。
4. 施工操作安全(1)管道安装前,应对管道进行外观检查,确保管道无裂纹、凹陷、变形等现象。
(2)管道安装过程中,应保持施工现场整洁,防止杂物掉落。
(3)管道连接时,应确保管道接口严密,防止漏水。
(4)管道焊接作业时,应采取防火、防爆措施,防止火灾、爆炸事故发生。
(5)高空作业时,应系好安全带,遵守高空作业安全规程。
(6)喷淋系统调试过程中,应严格按照操作规程进行,确保系统运行正常。
5. 火灾预防与应急处理(1)施工现场应配备足够的消防器材,如灭火器、消防栓等。
(2)施工人员应掌握消防器材的使用方法,学会火灾初期扑救。
(3)发生火灾时,应立即报警,并组织人员疏散。
(4)施工现场应制定火灾应急预案,定期进行演练。
三、交底要求1. 施工单位应将安全技术交底内容书面记录,并签字确认。
2. 施工人员应认真学习安全技术交底内容,提高安全意识。
3. 施工现场应严格执行安全技术交底要求,确保施工安全。
四、交底时间(此处填写实际交底时间)五、交底人(此处填写实际交底人姓名及职务)六、审核人(此处填写审核人姓名及职务)七、施工单位(此处填写施工单位名称)八、监理单位(此处填写监理单位名称)九、备注(如有其他要求,可在此处填写)注:本模板仅供参考,具体内容应根据实际情况进行调整。
消防自动喷淋系统施工技术交底记录大全
![消防自动喷淋系统施工技术交底记录大全](https://img.taocdn.com/s3/m/ff7bdb1876232f60ddccda38376baf1ffc4fe30d.png)
消防自动喷淋系统施工技术交底记录大全一、前期准备工作交底1.施工前的准备工作(1)确认施工区域和范围,并进行精确定位。
(2)准备施工所需的工具和材料,确保施工顺利进行。
(3)检查施工区域的环境是否适合施工,如有问题及时处理。
(4)安排合格的施工人员,并提前进行技术培训。
2.开始施工前的准备工作(1)施工人员需要戴上相关的个人防护装备,并且了解使用方法。
(2)确认施工区域的电力、水源等基础设施是否满足施工要求。
(3)对施工现场进行检查,消除安全隐患。
二、喷淋管道敷设交底1.喷淋管道的选择与准备(1)根据设计要求和实际情况选择合适的喷淋管道,如铁管、不锈钢管或塑料管等。
(2)对喷淋管道进行清洗、检查,确保无杂质和损坏。
2.喷淋管道的敷设(1)根据设计图纸和施工要求确定喷淋管道的敷设位置和高度。
(2)在敷设管道前,先确定好管道的接口和连接方式。
(3)使用适当的工具和材料进行管道的固定和安装,确保牢固可靠。
3.喷淋管道的保护措施(1)在喷淋管道周围设置防护措施,防止外部因素对管道的损害。
(2)在施工过程中,注意管道的保护,避免碰撞和损坏。
(3)施工完成后,对喷淋管道进行检查和清洁。
三、喷头安装与调试交底1.喷头的选择与准备(1)根据不同区域和设计要求,选择适合的喷头类型和数量。
(2)准备喷头所需的配件和固定材料。
2.喷头的安装(1)根据设计图纸和施工要求,确定喷头的安装位置和高度。
(2)使用适当的工具和材料,将喷头固定在喷淋管道上。
(3)确保喷头与管道连接牢固,不漏水。
3.喷头的调试(1)在安装完成后,对喷头进行水压测试,确保喷淋系统正常工作。
(2)逐一检查每个喷头的喷雾范围和喷水情况,调整喷头角度和喷水量。
四、电气控制系统施工交底1.控制柜和线路的安装与接线(1)根据设计要求和实际情况,选择适合的控制柜和线路。
(2)确保控制柜和线路的安装位置合理,并按照规范进行接线。
2.控制设备的测试与调试(1)安装完成后,对控制设备进行测试,确保正常工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
开孔施焊。
3.3.3 管道穿过伸缩缝时应设置柔性短管,管道水平安装宜设0.002~0.005的坡度,坡向泄水装置。
3.3.4 自动喷水灭火系统管道支吊架选材及做法应满足施工图册要求,支吊架最大间距符合下列规定:
公称直径(mm): 25 32 40 50 70 80 100 125 150 200 250 300
最大间距(m): 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12
3.3.5 干管安装:
3.3.5.1 喷洒干管用法兰连接,每根配管长度不宜超过6m,直管段可把几根连接在一起使用倒链安装,但不
滞及异常声响;设备配件应齐全;报警阀逐个渗漏试验,阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。
3.3 管网安装:
3.3.1 自动喷水灭火系统管材应根据设计要求选用,采用镀锌钢管及管件,当管子公称直径小于或等于100mm 时,应采用螺纹连接;当管子公称直径大于100mm时,可采用沟槽连接。
3.3.2 管道安装前应校直管子并清除内部杂物,停止安装时已安装的管道敞口应封堵好。
如需在镀锌管上开
管预留口做到位置准确。
支管管径一律为25mm,末端用25mm×15mm的异径管箍口,拉线安装。
支管末端的弯头处100mm以内应加卡件固定,防止喷头与吊顶接触不牢,上下错动。
支管装完,预留口用丝堵拧紧。
3.5.2 向上喷的喷洒头有条件的可与支管同时安装好。
其他管道安装完后不易操作的位置也应先安装好向上喷的喷洒头。
3.5.3 喷洒系统试压:封吊顶前进行系统试压,为了不影响吊顶装修进度可分层分段进行。
试压合格后将压力降至工作压力作严密性试验,稳压24小时不渗不漏为合格。
正面与墙距离不宜小于1.2m。
安装报警阀组的室内地面应有排水设施。
3.4.4 水泵结合器安装:水泵结合器规格应根据设计选定,计有三种类型:墙壁型、地上型、地下型。
其安装位置宜有明显标志,阀门位置应便于操作,结合器附近不应有障碍物。
安全阀按系统工作压力定压,结合器应装有泄水阀。
3.5 喷洒头支管安装;
3.5.1 喷洒头支管安装指吊顶型喷洒头的末端一段支管,这段管不能与分支干管同时顺序完成,要与吊顶装。
