盾构隧道环切顶推法联络通道施工工法(2)

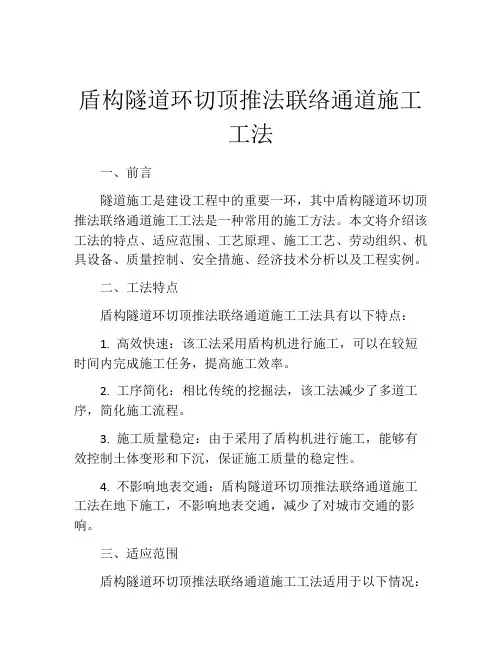

盾构隧道环切顶推法联络通道施工工法一、前言隧道施工是建设工程中的重要一环，其中盾构隧道环切顶推法联络通道施工工法是一种常用的施工方法。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点盾构隧道环切顶推法联络通道施工工法具有以下特点：1. 高效快速：该工法采用盾构机进行施工，可以在较短时间内完成施工任务，提高施工效率。
2. 工序简化：相比传统的挖掘法，该工法减少了多道工序，简化施工流程。
3. 施工质量稳定：由于采用了盾构机进行施工，能够有效控制土体变形和下沉，保证施工质量的稳定性。
4. 不影响地表交通：盾构隧道环切顶推法联络通道施工工法在地下施工，不影响地表交通，减少了对城市交通的影响。
三、适应范围盾构隧道环切顶推法联络通道施工工法适用于以下情况：1. 地下水位较高：盾构隧道环切顶推法可以有效控制地下水的涌入，适用于地下水位较高的区域。
2. 穿越脆弱地层：盾构隧道环切顶推法施工可以减少地表破坏，适用于穿越脆弱地层的地区。
3. 隧道内部环境要求较高：盾构隧道环切顶推法施工工法可以减少噪音和震动，适用于对隧道内部环境要求较高的场所。
四、工艺原理盾构隧道环切顶推法联络通道施工工法的工艺原理是通过盾构机进行顶推，逐步切削土体并运送到隧道尾部。
具体工艺原理如下：首先，将盾构机组放入施工现场，连接起始管片，然后启动盾构机。
盾构机通过刀盘旋转和推进机构推进的方式进行工作。
盾构机的刀盘带有刀具，刀具切割土体后将其送入机器中，经过输送机和螺旋输送机的作用，将土体推送到尾部。
在盾构机推进的同时，预制混凝土管片按照设计要求依次安装，形成联络通道。
五、施工工艺盾构隧道环切顶推法联络通道施工工法包括以下施工阶段：1. 准备工作：选定施工现场，布置工地，并进行必要的地质勘探和设计工作。
2. 盾构机组的组装和调试：将盾构机组放入施工现场，进行组装和调试，确保盾构机的正常运行。
联络通道施工工艺PPT课件
盐水配液圈
冻结站
制冷机、盐水箱
总去、总回盐水循环管路
冻结孔盐水循环管路
冷水循环管路
冻结地层 制冷循环
冷却水 节流阀
冷凝器 冷却水循环
冻结管
冷媒剂循环
蒸发器
压缩 机
盐水泵
盐水 制冷剂
冷冻理论图
4、积极冷冻
4. 1冷冻天数： 冷冻设计天数为40天，根据苏州旁通道施工技术指南再加5天，冻
在冻结初期，冻土仅在紧靠冻结管周围形成冻土柱；随 冻结过程的继续，冻土柱渐渐扩大并相互连接，在预计的冻 结时间后，冻土体达到设计厚度——形成冻土。
2、力学与热性质
抗压强度：是冻土的主要力学性质
随温度减低，冻土抗压强度提高；
抗拉强度相对抗压强度较低，且随温度减低不再增加。 热物理参数：导温系数、热容、导热系数以及相变潜热等影响冻土 热物理参数因素很多，温度、含水量、孔隙率、矿物含量、未冻水 含量等。确定土热物理参数比较复杂。
应急安全防护门图
3、冷冻开挖验收
以竹~南区间联络通道测温数据为例，进行冻结开挖验收数据分析
主要为2个控制指标： 1、冻结壁冻结厚度设计为2m； 2、冻结帷幕平均温度，设计为﹥-10℃； 3. 1测温孔分析： 测温孔共设9个，右线布置6个，左线布置3个。测 温孔C1-C9内设有4个测温点，测温孔于2015年5月1日正式开始记录温 度。测温孔冻结发展速度分析见下表。
（2）减低一定范围岩土体渗透性——创造新工程材 料 结构：在普通结构内部构建了新的工程结构。
3、环境友好的施工方法 冻结只是临时创造冻土良好的承载、密封性能，为构筑
新的地下空间服务，施工完成后，根据需要可拔除冻结管， 冻土将解冻融化，土将逐渐恢复到未冻结状态。
联络通道施工方案(终稿)
广州市轨道交通三号线【大石南～汉市区间盾构区间】盾构工程联络通道施工方案编制:复核:审批:中铁隧道集团大汉盾构项目经理部二零零四年二月六日联络通道施工方案1、编制目的为了保证联络通道的施工质量和安全，确保安全、优质、有序、按期完成联络通道的施工。
2、编制依据⑴广州市轨道交通三号线工程大石～汉溪站区间联络通道设计图⑵广州市轨道交通三号线工程大石～汉溪站区间结构防水设计图⑶【大石南～汉溪站～市桥北盾构区间】详细勘察阶段岩土工程勘察报告⑷【大石南～汉溪站～市桥北盾构区间】实施性施工组织设计⑸《地铁设计规范》（GB 50157-2002）⑹《地下铁道工程施工及验收规范》（GB 50299-1999）⑺《铁路隧道喷锚构筑法技术规则》（TBJ108-92）⑻《锚杆喷射砼支护技术规范》（GBL86-85）⑼《混凝土结构工程施工质量验收规范》（GB50204-2002）⑽《混凝土结构设计规范》（GB50010-2002）3、设计概述为了满足区间紧急疏散的要求，区间左右线间设置联络（疏散）通道。
本标段内共设置8个联络通道和一个废水泵房，1个与大石站南盾构井合建，其余7个均位于盾构区段。
大石站～汉溪站区间设置6个（1#～6#）联络通道，其中1#联络通道与盾构井结合修建，为矩形断面，3#联络通道设在区间最低点并和废水泵房合建；汉溪站～市桥站（北段）区间设置2个（1#、2#）联络通道。
联络通道结构形式：除1号联络通道外，其余联络通道采用矿山法施工，结构为复合式衬砌，即锚喷初期支护+钢筋混凝土模筑衬砌。
支护参数根据区间的地质情况、埋深和地下水位情况选取不同的设计参数，具体见表3-1：联络通道的防水原则为“以防为主、多道防线、因地制宜、综合治理”。
结构采用C30防水混凝土，抗渗标号S10。
初期支护与二衬之间设柔性防水层，防水材料为1.5mm 厚PVC防水板。
联络通道中间设一道环向背贴式PVC止水带，进行分区防水。
联络通道与区间的接口防水是防水重点。
隧道及通信管道施工方案
隧道及通信管道施工方案1. 背景本文档旨在提供隧道及通信管道施工方案，确保施工过程高效、安全。
2. 目标本方案的目标是实现以下几点：- 在规定时间内完成隧道及通信管道的施工- 确保施工过程遵循相关安全标准和法规- 保障施工人员和周边居民的安全3. 施工步骤3.1 准备工作在施工开始之前，需进行以下准备工作：1. 制定详细的工程计划，包括施工时间表、资源安排等。
2. 对施工现场进行勘察和评估，确保施工的可行性和安全性。
3. 与相关部门协调，获得必要的许可和批准。
3.2 隧道施工隧道施工包括以下步骤：1. 地面开挖：使用合适的设备进行地面开挖，根据设计要求进行相应的土方处理。
2. 结构施工：根据设计图纸进行隧道结构的施工，包括墙壁、顶板等。
3. 隧道衬砌：在隧道结构完成后，进行隧道衬砌的施工，确保隧道的稳定性和耐久性。
4. 隧道排水：设置适当的排水系统，确保隧道内部干燥。
3.3 通信管道施工通信管道施工包括以下步骤：1. 清理施工区域：清理施工区域，确保没有障碍物影响施工进程。
2. 铺设管道：根据设计要求进行通信管道的铺设，确保管道的整齐和连接的牢固。
3. 完善管道系统：进行必要的测试和调试，确保通信管道系统的正常运行。
4. 检查和维护：定期检查和维护通信管道系统，保障其可靠性和稳定性。
4. 安全措施在施工过程中，需采取以下安全措施：1. 提供必要的防护设备，如安全帽、安全鞋等。
2. 进行施工现场的警示标识，以提醒施工人员和周边人员注意安全。
3. 定期对施工现场进行安全检查和培训，提高施工人员的安全意识。
5. 结论通过本方案，我们可以有效地完成隧道及通信管道的施工，并确保施工过程的安全和质量。
同时，我们将保证施工进度的合理安排，以满足相关要求和期望。
以上为隧道及通信管道施工方案的简要内容，具体实施中可根据实际情况进行调整和补充。
盾构法隧道联络通道或称旁通道施工[详细]
![盾构法隧道联络通道或称旁通道施工[详细]](https://img.taocdn.com/s3/m/53aa15cd27284b73f3425036.png)
联络通道事故(搅拌桩加固) (处置成功的事例)
基本情况
旁通道位于地下16米处,接近52层微承压水层； 旁通道施工采用上方搅拌桩加固、矿山法开挖,备有
钢封堵门； 该旁通道长度为5米,此时正开挖到2.4米处； 在施工旁通道(下行线～上行线)过程中,于12月7日
上午10：30开始出现渗水,用水泥袋封堵无效； 到下午6点渗水进一步扩大,伴有流砂涌出；隧道管
关键环节
冻结质量,时间保证 衬砌临时支撑 安全门安装(高风险工点) 管片拆除前,注浆孔观察 管片拆除,从上到下 管片拆除后,探查 开挖(超前探查预报,及时封闭,泄压孔,多测
温,时空效应,NATM,监控反馈) 应急预案
造价、工期、效果的比较
加固方法 概算造价 主要工期 加固效果
上台阶土方开挖
坍塌的原因
进尺过大,与围岩等级不符 台阶过短,没留核心土(按需要) 初衬没跟上 开挖面没及时封闭、暴露时间长 初衬没及时封闭 超前加固效果不佳 地面车辆震动 局部含水砂层、圆砾、局部破碎带、局部空洞、
溶腔 雨、污水管渗漏 隧道上方围岩较差、加固效果较差,等
典型破坏隧道断面
风井内隧道内部支架
黄浦江段隧道内冷冻机
开启
支座
钢门槽框
液压千斤顶
衬砌
砂质 地层
支座
油泵
关闭
油泵
防护门 砼内衬
安全密闭门：用于砂砾层冻结开挖应急防护,洞口1200X1800mm,结构施工 预埋安装螺栓钢框,安装时用橡胶垫密封止水,防护门采用水密耐压设计 (0.3Mpa),远程液压关门,克服泥砂障碍,力量强大可防不测,千斤顶顶力设计 为50吨,油泵压力32Mpa,
盾构法隧道联络通道(或称旁 通道)施工
主要内容
联络通道施工方案
1.背景和目标根据公司发展需要，为解决员工交流和协作不便的问题，决定在办公楼内实施联络通道的施工工程。
本文档旨在详细介绍联络通道的施工方案，确保施工过程高效、安全、顺利完成，并达到预期目标。
2.施工方案概述本文档包括以下主要内容：•施工目标•预计工期•施工流程•目标功能和特点•安全考虑•施工人员和责任•预算和资源分配3.施工目标1.解决办公楼内部员工交流和协作不便的问题，提高工作效率。
2.提供一个高效、安全、稳定的联络通道，满足日常工作和紧急情况下的通讯需求。
3.改善员工对公司内部信息的获取和传递效率，缩短决策和响应时间。
4.预计工期预计联络通道施工工期为6个月，具体工期根据实际情况进行调整。
5.施工流程1.工程准备阶段：–成立施工项目组，定义项目计划和目标。
–编制详细的施工方案和施工图纸。
–确定所需材料和设备，并进行采购。
–确定施工人员和责任分工。
2.施工阶段：–施工前的准备工作，包括安装施工围栏、设备搬运、电力供应等。
–按照施工方案进行各项工程的施工，包括通道设置、布线工作、设备安装等。
–进行系统测试和调试，确保联络通道正常运行。
–完成施工工程后的清理工作，保证施工现场整洁。
3.施工验收阶段：–进行联络通道的系统验收和测试，确保功能正常。
–汇总施工记录和相关文件，编制施工报告。
–召开内部会议，对施工过程进行总结和评估，提出改进意见。
–确认施工项目的验收标准和验收结果，并做相关记录。
6.目标功能和特点1.多功能性：联络通道将支持文本、音频和视频等多种方式的通信和协作。
2.高安全性：采用先进的加密技术和访问控制机制，保护信息不被非法获取。
3.易扩展性：设计具有丰富的扩展接口，方便后续功能的增加和升级。
4.稳定可靠：采用优质的设备和稳定的网络连接，确保联络通道的持续可用性。
5.用户友好：界面简洁明了，功能操作简单，适用于不同岗位和技能水平的员工。
7.安全考虑1.严格控制施工现场的访问权限，保证只有授权人员能够进入施工区域。
联络通道施工方案(终稿)
广州市轨道交通三号线【大石南～汉市区间盾构区间】盾构工程联络通道施工方案编制:复核:审批:中铁隧道集团大汉盾构项目经理部二零零四年二月六日联络通道施工方案1、编制目的为了保证联络通道的施工质量和安全，确保安全、优质、有序、按期完成联络通道的施工。
2、编制依据⑴广州市轨道交通三号线工程大石～汉溪站区间联络通道设计图⑵广州市轨道交通三号线工程大石～汉溪站区间结构防水设计图⑶【大石南～汉溪站～市桥北盾构区间】详细勘察阶段岩土工程勘察报告⑷【大石南～汉溪站～市桥北盾构区间】实施性施工组织设计⑸《地铁设计规范》（GB 50157-2002）⑹《地下铁道工程施工及验收规范》（GB 50299-1999）⑺《铁路隧道喷锚构筑法技术规则》（TBJ108-92）⑻《锚杆喷射砼支护技术规范》（GBL86-85）⑼《混凝土结构工程施工质量验收规范》（GB50204-2002）⑽《混凝土结构设计规范》（GB50010-2002）3、设计概述为了满足区间紧急疏散的要求，区间左右线间设置联络（疏散）通道。
本标段内共设置8个联络通道和一个废水泵房，1个与大石站南盾构井合建，其余7个均位于盾构区段。
大石站～汉溪站区间设置6个（1#～6#）联络通道，其中1#联络通道与盾构井结合修建，为矩形断面，3#联络通道设在区间最低点并和废水泵房合建；汉溪站～市桥站（北段）区间设置2个（1#、2#）联络通道。
联络通道结构形式：除1号联络通道外，其余联络通道采用矿山法施工，结构为复合式衬砌，即锚喷初期支护+钢筋混凝土模筑衬砌。
支护参数根据区间的地质情况、埋深和地下水位情况选取不同的设计参数，具体见表3-1：联络通道的防水原则为“以防为主、多道防线、因地制宜、综合治理”。
结构采用C30防水混凝土，抗渗标号S10。
初期支护与二衬之间设柔性防水层，防水材料为1.5mm厚PVC防水板。
联络通道中间设一道环向背贴式PVC止水带，进行分区防水。
联络通道与区间的接口防水是防水重点。
隧道联络通道施工
隧道联络通道施工1.7.1 概况本标段2个区间共设联络通道共3座，其中两座联络通道兼泵房。
各联络通道汇总表序号区间结构里程1联络通道CK11+970 纬三路站～东沽公路站2 联络通道兼泵房CK12+5403 东沽公路站～咸水沽北站联络通道兼泵房CK13+730拟构筑区间联络通道所在位置的隧道管片为钢管片，隧道内径为 5.5m，联络通道衬砌采用二次衬砌方式，初期支护喷射混凝土强度等级C20；永久结构采用钢筋混凝土，临时支护层和结构层之间安装防水层。
联络通道结构见下图（联络通道详细结构以设计图为准）。
联络通道兼泵站结构图联络通道结构图1.7.2 工程地质及水文地件本标段联络通道处于地层情况如下表所示：序号区间里程结构地质情况1.7.3 施工方案的选择1.7.3.1 冻结土体加固、矿山法暗挖构筑方案根据上述施工条件并结合设计要求，采用“隧道内水平冻结加固土体、隧道内暗挖构筑”的全隧道内施工方案。
即：施工前，实施小导管进行地基预处理；在隧道内利用水平孔和部分倾斜孔冻结加固地层，使联络通道及泵站外围土体冻结，形成强度高，封闭性好的冻结帷幕；在冻土中采用暗挖法进行联络通道的开挖构筑施工。
地层冻结和开挖构筑施工均在区间隧道内进行。
1.7.3.2 方案设计技术要点在施工中需采取切实可靠的技术措施，确保联络通道施工的安全并保证施工工期。
根据本公司施工联络通道经验，提出以下技术要点：1）根据以往联络通道施工的成功经验，用金刚石取芯钻开孔，跟管钻进法下冻结管。
冻结孔开孔前，在布孔范围内打小孔径探孔，探测地层稳定情况。
如发现有严重漏水冒泥现象，先进行水泥—水玻璃双液壁后注浆，以提高孔口附近地层稳定性，然后再钻进冻结孔。
每个钻孔都设有孔口管，并安装钻孔密封装置。
2）针对施工冻结孔时容易产生涌砂涌水现象，采用强力水平钻机，尽量实现无泥浆钻进。
如发现钻孔泥水流失，及时进行补浆。
3）由于混凝土和钢管片相对于土层要容易散热得多，会影响隧道管片附近土层的冻结速度，从而影响冻结帷幕的整体稳定性和封水性。
联络通道整体施工组织及方法
联络通道整体施工组织及方法1.1 施工原则及方案概述在保证施工安全与质量的基本条件下，合理安排施工工序，采取可靠施工措施、做好现场安全文明工作，以确保联络通道按时、顺利完成。
根据盾构施工进度情况，联络通道开挖初支工作面放在右线，注浆材料设备、钢筋、模板等材料从某某站北端头井采用龙门吊上下物料，洞内运输采用小型翻斗车，2#、6#联络通道借用检修井孔进行二衬下料，人工浇筑，1#、3#、5#采用泵送方式进行二衬浇筑。
盾构隧道内提前采用型钢对管片进行支撑，再利用管片注浆孔进行注浆，注浆完成后拆除开洞管片，采用洞内全断面注浆，注浆完成后进行开挖。
开挖时提前在拱顶进行超前小导管注浆，采用人工配合风镐进行上下台阶式开挖，边开挖边利用C25钢格栅支撑，并进行网喷，侧壁采用C22锚杆，边墙设置间距0.5m×0.8m，梅花形布置，L=3m，端部与格栅钢架焊接。
联络通道开挖完成后，进行泵房开挖，泵房开挖过程中在侧面设置Φ22锚杆，其余支护形式同联络通道。
二衬采用C35 P10模筑钢筋混凝土，二衬施工完成后进行洞门施工。
为确保隧道净空满足设计要求，施工过程中隧道预留沉落量按10cm考虑。
图1.1-1联络通道施工流程图1.2 联络通道施工方法1.2.1 隧道内刚性临时支撑搭设在进行注浆加固前，在通道口处的隧道内架设临时刚性支撑，保证在注浆过程中、联络通道开挖过程中管片的稳定。
在管片主要受力部位设立多个180×94×1.5的工字钢及HW100×100型钢制作的支撑钢架，并用75的角钢设立抗拉杆使支撑钢架连为一个整体受力体系，防止和减少区间隧道在通道位置处的管片发生过大变形。
并将临时支撑作为施工的操作平台。
联络通道洞门范围内靠近洞门一侧的竖向型钢间距为2.2m，其余为1m，便于施工。
具体内容见图5临时支撑示意图及图6临时支撑剖面图：1.2.2 通道内施工场地布置临时支撑架设后，利用临时支撑架设施工操作平台，且不妨碍电瓶车通过。
联络通道施工方法及施工工艺方案
联络通道施工方法及施工工艺方案1联络通道施工概况2.1技术准备施工前组织相关人员熟悉图纸，讨论施工方法及措施，制定方案，进行施工技术交底。
2.2测量放线（1）隧道内要在联络通道位置处放出通道中心轴线；（2）在附近管片做好轴线定位参考点，便于后期对轴线的确定；（3）对联络通道上方超前支护所用中管棚位置进行放样。
2.3监控量测（1）联络通道施工为矿山作业，施工危险性较大，因此必须加强施工监测，由专人负责。
开工前应根据埋深、地质、地面环境、开挖断面和施工方法等进行监测，拟定监测方案，施工中按规定进行量测；（2）施工前做好联络通道所在位置的管线调查工作，加强地面监测，严格控制地面沉降，防止管线变形受损。
3施工流程图图3.1 联络通道施工流程图4联络通道超前支护4.1洞内径向注浆径向注浆加固区域为联络通道前后各10环，采用花管进行径向注浆。
注浆材料为水泥-水玻璃双液浆，注浆时以注浆压力为主，注浆量为辅。
注浆压力一般控制在0.5～1.0MPa4.2支护形式与范围2座联络通道在圆形拱顶180°范围布置中管棚，入射角度1~3°（均由左线向右线打入）。
其中2#联络通道开挖过程中，在距右线联络通道洞门前3m处，在通道内向联络通道右线洞门打设超前小导管。
范围为拱顶180°，入射角度10~15°。
超前支护管内注浆材料为水泥-水玻璃双液浆，水泥浆水灰比1.5:1～1:1，水玻璃≧45Be，水泥浆与水玻璃比值1：0.5～1:1，注浆压力0.5～1.0MPa。
图4.1 联络通道兼排水泵房拱顶支护剖面图4.2.1超前小导管施工工艺及要点（1）工艺流程图4.3工艺流程图（2）施工方法及技术要点①圆形拱顶180°范围布置Φ42*3.25mm，环向间距0.3m，入射角度10~15°。
根据设计要求，对准孔位，不同入射角度钻进,要求孔位偏差为±3cm，入射角度偏差不大于1°；②钻机就位：钻机按指定位置就位，调整钻杆的垂直度。
联络通道及洞门施工
专项施工方案广州轨道交通二、八 号线延伸线工程 盾构区间 5 标盾构工程联络通道及洞门施工编制单位: 编制日期:上海吉原公司 二○○七年一月- 1 -专项施工方案一. 概述本标段工程包括 会石区间轨排井～广州新客站】 【江泰路站～ 【 和 跃进村站】两个盾构区间，分别位于番禺区和海珠区。
会石区间轨 【 排井～广州新客站盾构区间】 路从会石区间轨排井开始后向西南延 线 伸，下穿密集鱼塘群、过石壁站，继续向西南穿越浅埋密集鱼塘群， 后到达广州新客站，盾构机解体、吊出、转场至江泰路站； 江泰路 【 站～跃进村站盾构区间】 路从江泰路站出发沿江南大道向北至跃进 线 村站。
【会石区间轨排井～广州新客站盾构区间】里程范围为：左线 ZCK0+743.344 ～ ZCK1+473.480 ， 长 730.262m( 含 长 链 0.126m) ， ZCK1+648.480 ～ ZCK1+938.573, 长 290.093m； 线 ： 右 YCK0+743.670 ～ YCK1+473.480 ， 长 729.81m ， YCK1+648.480 ～ YCK1+942.900, 长 294.42m。
本 区 间 包 括 2 个 盾 构 隧 道 区 段 ， 1 个 联 络 通 道 。
【 江 泰 路 站 ～ 跃 进 村 站 盾 构 区 间 】 里 程 范 围 为 ： 右 线 YCK12+915.9 ～ YCK13+637.61 ， 长 721.71m ， 左 线 ZCK12+915.9 ～ ZCK13+637.61, 长 722.287m(含 长 链 0.577m)。
本 区 间 包 括 1 个 盾 构 隧 道区段，1 个联络通道。
其中石壁站～广州新客站区间所设联络通道其里程位置在 ZCK1+000.000 ， 在 地 表 需 进 行 加 固 ， 可 采 用 直 径 φ 600， 间 距 450× 450mm 的 搅 拌 桩 来 对 地 层 进 行 加 固 ， 在 开 挖 的 的 过 程 中 ， 采 用 超 前 小 导 管 来 加 固 地 层 ，初 期 支 护 采 用 钢 格 栅 来 进 行 支 护 。
联络通道施工
1.1联络通道施工1.1.1概况根据隧道消防要求，区间应在其中部的左、右线之间设置联络通道，在发生灾难或事故时，以使乘客通过联络通道疏散至相邻安全隧道内。
联络通道设置的间距沿隧道纵向方向不大于600m。
根据线路纵断面设计及区间隧道防、排水要求，在区间线路最低点处设置废水泵房，一般情况下，废水泵房与该处联络通道合建,即联络通道内设置废水泵房以及废水抽排和人员检修的管道、管道井。
本标段盾构区间有1个联络通道兼废水泵房， 1个废水泵房。
布置情况见下表9—1。
表9—1 盾构区间联络通道统计表1.1.2工期计划在盾构掘进通过联络通道200m后即适时组织施工。
联络通道及泵房采用正台阶法开挖，复合式衬砌,二次衬砌在初期支护完成后施作。
考虑加固体的等强，联络通道施工前30天完成周围土体加固,每个联络通道工期按60天安排。
1.1.3加固方案1.1.3.1联络通道加固本标段盾构区间1个联络通道兼废水泵房、1个废水泵房。
金广区间联络通道兼废水泵房采用Ф800@650旋喷桩（梅花布设）加固。
西出场线废水泵房采用800mm厚C15素砼连续墙+Ф800@650旋喷桩（梅花布设)加固.1.1.3.2隧道注浆由于隧道施工中同步浆液的强度较低，隧道长期沉降较大，应对管片的建筑空隙进行二次注浆.根据要求，隧道施工结束后，对隧道在旁通道位置左右各20环进行二次注浆，加固深度为1.0m，其中旁通位置12环按融沉注浆方式及频率进行。
（1）注浆孔布置注浆孔为加固环拱底，标准，邻接块压浆预留孔。
(2)注浆顺序同一孔内采用从外到内的方式进行分层注浆，每次拔管长度15cm 。
同一衬砌环内不同注浆孔的注浆应注意保持对称平衡。
隧道纵向注浆顺序采取隔环跳打的方式，每环一次施工1—2孔，一般每两个施工环间隔3-5环.特殊情况可根据监测数据适当调整.(3）注浆时机注浆时机应根据监测变化选定,注浆应选择在沉降回落到0或其沉降量不超过2mm 时，始终保持上方隧道处于微量隆起状态（2 mm ～3mm ）。
联络通道施工方案
武汉地铁二号线越江隧道工程联络通道、泵房施工方案编制：复核：审批：中铁隧道股份有限公司武汉地铁二号线越江隧道项目经理部二零一一年九月十九日目录编制依据 (1)1工程概况 (1)1.1工程内容 (1)2工程条件 (7)2.1工程地质 (7)2.2工程特点、难点分析 (8)2.3施工技术要点 (9)3冻结加固方案设计 (10)3.1冻结帷幕设计 (10)3.2冻结孔、测温孔、泄压孔布置 (10)3.3其他冻结施工设计参数 (11)4施工布署 (12)4.1工程施工目标 (12)4.2主要施工内容及施工流程 (12)4.3项目管理组织机构及任务划分 (13)4.4施工进度安排 (14)5施工场地布置及施工准备 (16)5.1施工场地布置 (16)5.2施工准备 (18)6资源配置计划 (19)6.1劳动力配置计划 (19)6.2主要设备与材料供应计划 (20)7主要施工方法及工艺 (22)7.1钻孔施工 (22)7.2冻结施工 (25)7.3掘砌施工与临时支架安装 (31)7.4喷射混凝土施工 (40)7.5钢筋加工与安装 (41)7.6模板施工 (41)7.7现浇混凝土施工 (42)7.8防水施工 (43)7.9注浆施工 (45)8监测监控方案 (46)8.1 监测内容 (46)8.2 监测方法、手段及说明 (47)8.3 监测频率 (50)9主要施工管理措施 (50)9.1质量管理措施 (50)9.2安全管理措施 (53)9.3进度管理措施 (53)9.4文明施工、环境控制、消防、治安等各项保证措施 (54)9.5与周边居民的协调措施 (61)编制依据⑴《武汉市轨道交通二号线一期工程江汉路站～积玉桥站区间第二分册联络通道、泵房结构图》·中铁第四勘察设计院集团有限公司；⑵《武汉市轨道交通二号线一期工程江汉路站～积玉桥站区间联络通道土层冻结加固图》·中铁第四勘察设计院集团有限公司；⑶《武汉市轨道交通二号线一期工程江汉路站～积玉桥站区间平、纵剖面图》·中铁第四勘察设计院集团有限公司；⑷《武汉市轨道交通二号线一期工程过江隧道详勘报告》，长江水利委员会长江勘、测规划设计研究院；⑸《联络通道冻结法技术规程》DG/TJ08-902-2006；⑹《矿山井巷工程施工及验收规范》(GBJ213-90)；⑺《煤矿井巷工程质量检验评定标准》(MT5009-94)；⑻《锚杆喷射混凝土支护技术规范》(GB50086-2001)；⑼《混凝土结构设计规范》GB50010-2002；⑽《钢结构工程施工质量验收规范》GB50205-2001。
隧道联络通道冻结法施工及验收规范
隧道联络通道冻结法施工及验收规范（征求意见稿）2018年10月8日前言本规范是根据《国家能源局综合司关于印发2017年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知》（国能综通科技〔2017〕52号）的要求，由中煤第五建设有限公司会同有关单位组成编制组编制而成。
编制过程中，遵照国家基本建设的有关方针和政策，认真总结了近年来经实践证明有效和成熟的科技成果和技术工艺，以多种形式征求了全国市政工程系统有关方面专家和单位的意见，经反复研究，多次修改，最后经审查定稿。
本规范共分10章和3个附录等，包括总则、术语、基础资料、施工准备、冻结及相关设计、冻结施工、开挖与支护、监测与监控、验收、安全与绿色施工等。
本规范由国家能源局负责管理和对强制性条文的解释，由中国煤炭建设协会负责日常管理，由中煤第五建设有限公司负责具体条款内容的解释。
在本规范执行工程中，如有新的建议或意见，请将意见寄送中煤第五建设有限公司（地址：江苏省徐州市淮海西路241号，邮政编码：221006 邮箱：cc5c@ ），以供今后修订时参考。
本规范主编制、参编单位、参加单位、主要起草人和主要审查人：主编单位：中煤第五建设有限公司中煤隧道工程有限公司河南能源化工建设集团有限公司参编单位：主要起草人：主要审查人：目次1 总则 (1)2 术语 (2)3 基本规定 (6)4 施工准备 (7)4.1一般规定 (7)4.2基础资料 (8)4.3现场准备 (9)5 冻结及相关设计 (10)5.1一般规定 (10)5.2冻结壁设计 (12)5.3冻结孔设计 (16)5.4初衬设计 (18)5.5预应力支架设计 (18)5.6防护门设计 (19)5.7保温设计 (19)5.8冷冻站设计 (20)5.9供电系统 (25)6 冻结施工 (27)6.1一般规定 (27)6.3冻结管安装 (30)6.4供液管安装 (31)6.5冷冻站安装 (32)6.6冷冻站运转 (33)6.7冻结壁检测与判定 (34)6.8冷冻站停冻与拆除 (37)7 开挖与支护 (37)7.1一般规定 (37)7.2 预应力支架及防护门安设 (37)7.3开挖准备及试挖 (38)7.4开挖 (39)7.5初衬施工 (41)7.6防水施工 (43)7.7永久结构施工 (44)7.8冻结孔充填与封堵 (45)7.9充填与融沉注浆 (46)8 监测与监控 (48)8.1一般规定 (48)8.3监控要求 (49)9 验收 (52)9.1一般规定 (52)9.2初期支护验收 (52)9.3防水层验收 (53)9.4永久结构、成品验收 (53)10 安全与绿色施工 (54)10.1安全 (54)10.2绿色施工 (54)附录A 钻孔施工原始记录表 (56)附录B 钻孔打压原始记录表 (57)附录C 冷冻站运转记录表 (58)本规范用词说明 (59)引用标准名录 (60)条文说明 (61)Contents1 general rule (1)2 terms (2)3 basic provisions .................................................... . 64 construction preparation ............................................. .7 4.1 General rule ....................................................... .7 4.2 basic data......................................................... .84.3 site preparation................................................... .95 freezing and related design (10)5.1 general rule (10)5.2 freezing wall design (12)5.3 freezing hole design (16)5.4 primary lining design (18)5.5 design of prestressed support (18)5.6 protection door design (19)5.7 insulation design (19)5.8 freezing station design (20)5.9 power supply system (25)6 freezing construction (27)6.1 general rule (27)6.2 freezing hole construction (27)6.3 freezing pipe installation (30)6.4 installation of liquid supply pipe (31)6.5 freezing station installation (32)6.6 refrigerating station running (33)6.7 freezing wall detection and determination (34)6.8 freezing and dismantling of refrigerating station (36)7 excavation and support (37)7.1 general rule (37)7.2 prestressed support and protective door (37)7.3 excavation preparation and trial excavation (38)7.4 excavation (39)7.5 lining construction (40)7.6 waterproof construction (42)7.7 permanent structure construction (43)7.8 freezing hole filling and plugging (45)7.9 filling and thawing grouting (45)8 monitoring and monitoring (48)8.1 general rule (48)8.2 monitoring content (48)8.3 monitoring requirements (48)9 acceptance (52)9.1 general rule (52)9.2 initial support check (52)9.3 waterproof layer acceptance (53)9.4 permanent structure, finished product acceptance (53)10 safety and green construction (54)10.1 safety (54)10.2 green construction (54)Appendix A borehole construction record (56)Appendix B drill down original record (57)Appendix C operation chart of refrigerating station (58)The specification specifies (59)Quotation standard list (60)Clause (61)1总则1.0.1 为加强隧道联络通道冻结法施工管理，统一隧道冻结法施工技术及质量验收标准，确保施工过程的工程安全，环境安全和工程质量制定本规范。
联络通道施工工艺
