压实度试验(灌砂法)修正版

灌砂法测定压实度实验规程

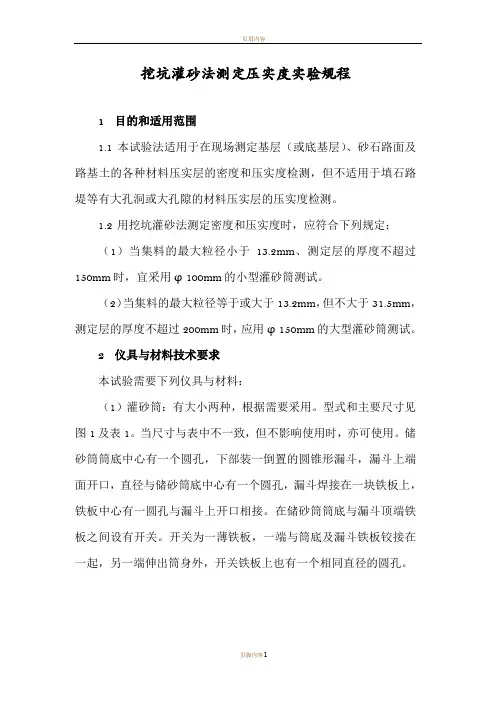

挖坑灌砂法测定压实度实验规程1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。

2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致，但不影响使用时，亦可使用。

储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

（4）玻璃板：边长约500--600mm的方形板。

（5）试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

（6）天平或台秤：称量10--15kg，感量不大于1g。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

（7）含水量测定器具：如铝盒、烘箱等。

（8）量砂：粒径0.3～0.6mm清洁干燥的砂，约20－40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

（9）盛砂的容器：塑料桶等。

标准灌砂法测压实度(标准版)

(g/cm 3)经验数据～～～～～～～～～～～湿密度定～～～～～～～～～～～～～～～～～～～～～～～含水率测定～～～～～～～～～～～～～～～精确至0.1g 盒号23456789101112171.7168.8185.1186.9174.4179.6187.6183.5182.5169.7178.7184.0119.9116.5129.9133.1122.6125.9130.8126.4126.5115.6126.0130.4～～～～～～测测点干密度p 干(g/cm 3)标准灌砂法检测压实度现场试验部分测点压实度(%)土样的最大干密度p max (g/cm 3)试坑体积(cm 3)(精确至0.1)测点土湿密度(g/cm 3)(精确至挖坑：试坑土的质量m t (g)2352.22363.051362374.7484838754835386748062357.8试坑耗砂质量(g)948948383827第6点现场第1次灌砂灌砂前：筒+砂的质量(m 1)(g)灌砂前：筒+砂的质量(m 5)(g)灌砂后：筒+砂的质量(m 6)(g)灌砂筒底部耗砂质量(m 5-m 6)(g)第4点第5点现场第2次灌砂9536计算部分第1点第2点第3点灌砂后：筒+砂的质量(m 4)(g)951495489465950083586918258658864581782894839543823标准砂的标定密度：55352.3550442.16870886379462867795053895482595274805389482395192333.82375.15591515154863858 2.33盒+干土质量(g)盒质量(g) 2.35盒+湿土质量(g) 2.17 2.17水质量(g)干土质量(g)含水率(%)平均含水率(%)请输入试样预估干土质量精确至1(g)↓↓↓←←精确至0.1(%)精确至0.01(g/cm 3)精确至0.1(%)对于标准灌砂筒，一般约为825g如果标准差的密度为：***对于标准灌砂筒，一般约为***g 一般土样的质量约为：5500g-6000g 如果标准差的密度为：1.51精确至0.1(g)成反趋势变化。

压实度测试(灌砂法)

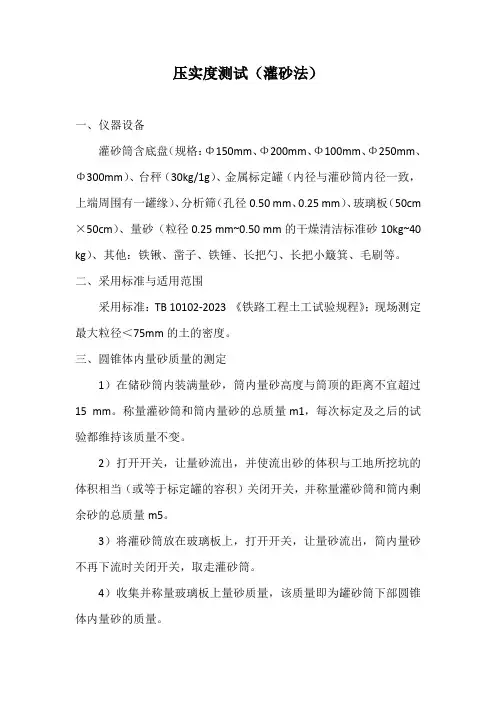

压实度测试（灌砂法）一、仪器设备灌砂筒含底盘（规格：Φ150mm、Φ200mm、Φ100mm、Φ250mm、Φ300mm）、台秤（30kg/1g）、金属标定罐（内径与灌砂筒内径一致，上端周围有一罐缘）、分析筛（孔径0.50 mm、0.25 mm）、玻璃板（50cm ×50cm）、量砂（粒径0.25 mm~0.50 mm的干燥清洁标准砂10kg~40 kg）、其他：铁锹、凿子、铁锤、长把勺、长把小簸箕、毛刷等。

二、采用标准与适用范围采用标准：TB 10102-2023 《铁路工程土工试验规程》；现场测定最大粒径＜75mm的土的密度。

三、圆锥体内量砂质量的测定1）在储砂筒内装满量砂，筒内量砂高度与筒顶的距离不宜超过15 mm。

称量灌砂筒和筒内量砂的总质量m1，每次标定及之后的试验都维持该质量不变。

2）打开开关，让量砂流出，并使流出砂的体积与工地所挖坑的体积相当（或等于标定罐的容积）关闭开关，并称量灌砂筒和筒内剩余砂的总质量m5。

3）将灌砂筒放在玻璃板上，打开开关，让量砂流出，简内量砂不再下流时关闭开关，取走灌砂筒。

4）收集并称量玻璃板上量砂质量，该质量即为罐砂筒下部圆锥体内量砂的质量。

5）重复上述测量，至少三次，最后取平均值m2。

四、量砂密度的测定用水确定标定罐的容积V①将标定罐放在台秤上，使罐的上口处于水平位置，读记标定罐质量m7。

②向标定罐中注水，不应将水溅落至台秤上或标定罐外壁。

将一直尺放在罐顶，当罐中水面接近直尺时，用滴管往罐中加水，直至水面接触直尺。

移去直尺，读记标定罐和水的总质量m8。

③重复测量时，仅需用吸管从罐中取出少量水，并用滴管重新将水加满至接触直尺。

④标定罐的容积V按下式计算（0.01 cm3）：式中V—标定罐的容积(cm3)，计算至0.01 cm3；m7—标定罐的质量（g）；m8—标定罐和水的总质量（g）；ρwT—水在T℃时的密度（g/cm3）1）在储砂筒中装入量砂（灌砂筒和筒内量砂的质量应为m1），并将灌砂筒放在标定罐上，打开开关，让砂流出，直到筒内的量砂不再下流时，关闭开关。

新版灌砂法压实度

（8）
试坑及套环内耗砂质量（g）
（9） (2）+（6)-(8)
0
0
0
0
0
0
量砂密度ρ ′ls（（g/cm³）试坑及套环总体积（cm³）
（10）（11）
(9)/(10)
#DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0!
试坑体积（cm³）
（12） (11)-(5)
0
0
0
0
0
0
量砂密度ρ
′ ls（（g/cm³）
套环体积（cm³）
（4）（5）
（3）/（4）
#DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0! #DIV/0!
从套环内取出量砂质量my3（g）
（6）
套环内残留砂质量（g）
（7）（3）-(6)
0
0
0
0
0
0
量砂容器质量加第2次剩余量砂质量my5（g）
原位密度试验记录表（灌砂法，用套环）
工程名称
委托单位
工程部位
试样编号
0 0
0 0
0 0
试样描述
检验编号依据标准
序号
测点部位
平行测定
试验日期 GB/T 50123-2019 仪器名称
量砂容器质量加原有量砂质量my1（g）
（1）
量砂容器质量加第1次剩余量砂质量my2（g）
（2）
套环内耗砂质量（g）
（3）（1）-（2）
压实度（%）
（21）（19）/（20）
#DIV/0!
#DIV/0!
#DIV/0!
见证人：

灌砂法测定压实度实验规程

挖坑灌砂法测定压实度实验规程1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm 时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。

2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致，但不影响使用时，亦可使用。

储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

（4）玻璃板：边长约500--600mm的方形板。

（5）试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

（6）天平或台秤：称量10--15kg，感量不大于1g。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

（7）含水量测定器具：如铝盒、烘箱等。

（8）量砂：粒径0.3～0.6mm清洁干燥的砂，约20－40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

（9）盛砂的容器：塑料桶等。

灌砂法及环刀法测压实度(带计算过程)

灌砂法测压实度最大干密度1.861g/cm³最佳含水率10.6%椎体砂质量728克标准砂密度1.344g/cm³环刀体积200cm³一、灌砂法1、（灌砂筒质量+砂质量）－（剩余筒+砂质量）－椎体砂质量=洞内砂质量2、洞内砂质量÷标准砂密度=洞体积3、湿土质量÷洞体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度二、环刀法1、称量环刀质量2、（环刀+湿土质量）－环刀质量=刀内湿土质量3、刀内湿土质量÷环刀体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度3、测含水率简易方法1、先称量铁盒质量；2、把取得的湿土，取出适当量放进铁盒内称量（盒+湿土）质量；3、（铁盒+湿土）－铁盒=湿土质量4、把酒精倒进铁盒刚没过湿土，点燃酒精可以轻轻搅拌。

待酒精熄灭后再次加入酒精点燃。

观察土是否已干。

5、称量（铁盒+干土）质量6、（铁盒+湿土）－（铁盒+干土）=水质量7、（铁盒+干土）－铁盒质量=干土质量8、水质量÷干土质量=含水率一、试验内容及要求：路基路面施工或验收时对其施工压实质量进行检测，通过试验要求学生掌握路基路面压实度检测的各种方法，并能熟练进行现场检测。

灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。

该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。

采用此方法时，应符合下列规定：（1）当集料的最大料径小于15cm、测定层的厚度不超过150mm时，宜采用100mm的小型灌砂筒测试。

（2）当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用150mm的大型灌砂筒测试。

二、试验仪具与材料（1）灌砂筒；（2）金属标定罐；灌砂筒的主要尺寸结构小型灌砂筒大型灌砂筒储砂筒直径（mm） 100 15 0容积（cm3） 21204600流砂孔直径（mm）1015金属标定罐内径（mm） 100 15 0外径（mm） 150 20 0金属方盘基板边长（mm） 350 400深（mm）4050中孔直径（mm）100 150 注：如集料的最大粒径超过40mm，则应相应地增大灌砂筒和标定罐的尺寸。

灌砂法测定压实度试验方法

的距离不超过15mm左右为止。称取筒内砂的质量m1，准确至1g，以后每次标定及
试验都应该维持与高度装砂质量不变。
2021/8/6
11
（2）将开关打开，使灌砂筒筒底的流砂孔、圆锥形漏斗上端开口圆孔及开关铁板中心的圆孔上下对准，让砂自由流出，并使流出砂的体积与工地所挖试坑内的体积相当(或等于标定罐的容积)，然后关上开关，此步骤不能省略，它是为使量砂处于测量时的状态，以准确地得到量砂的体积。
2021/8/6
16
（5）按下式计算量砂的单位质量r(g/cm3)
rs= Ma/ V
其中：rs---量砂的单位质量(g/cm3) V----标定罐的体积（cm3）
2021/8/6
17
3.5 试验步骤:
（1）在试验地点,选一块平坦表面,并将其清扫干净, 其面积不小于基板面积。
2021/8/6
18
（2）将基板放在平坦表面上,如果表面粗糙度较大, 则将盛有量砂(m5)的灌砂筒放在基板中间圆孔上。
2021/8/6
12
（3）不晃动灌砂筒的砂，轻轻地将灌砂筒移至玻璃板上，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，并细心地取走灌砂筒。
（4）收集并称量留在玻璃板上的砂或称量筒内的砂，准确至1g，玻璃板上的砂就是填满筒下圆锥体的砂(m2)。
（5）重复上述测量三次，取其平均值。
2021/8/6
（9）盛砂的容器：塑料桶等。
2021/8/6
8
（10）其它：凿子、改锥、铁锤、长把勺、长把小簸箕、毛刷等。
2021/8/6
9
3.方法与步骤
3.1按现行试验方法。对检测对象试样用同种材料进行击实试验，得到最大干密度及最佳含水量。

灌砂法测定压实度实验规程.doc

挖坑灌砂法测定压实度实验规程1目的和适用范围本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于、测定层的厚度不超过 150mm时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于，但不大于，测定层的厚度不超过 200mm时，应用φ150mm的大型灌砂筒测试。

2仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。

型式和主要尺寸见图 1 及表 1。

当尺寸与表中不一致，但不影响使用时，亦可使用。

储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

图 1 灌砂筒和标定罐（尺寸单位： mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

（4）玻璃板：边长约 500--600mm的方形板。

（5）试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用 300mm×500mm×400mm的搪瓷盘存放。

（6）天平或台秤：称量 10--15kg ，感量不大于 1g。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为 0.01g 、0.1g 、1.0g 。

（7）含水量测定器具：如铝盒、烘箱等。

（8）量砂：粒径～清洁干燥的砂，约 20－ 40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

（9）盛砂的容器：塑料桶等。

（10）其它：凿子、螺丝刀、铁锤、长把勺、长把小簸箕、毛刷等。

(水稳)压实度检测记录(灌砂法)教程文件

D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）
D-14-3j
承包单位：榆林市鹏达路建有限公司监理单位：合同号:编号及类别:
压实度检测记录（灌砂法）。

灌砂法测定压实度试验

总质量 (g)
合同号:
01
试验编号:
试验规程
委托单号
样品名称
环境条件
试验设备
试验日期
锥体砂质量(g)
灌满试坑后剩砂+ 试筒质量
(g)
标准砂密度 (g/cm3)
试坑内砂质量
(g)
湿密度 (g/cm3)
盒号
>40mm颗粒百分数(%)
>40mm颗粒比重
含水量测定
盒质量 (g)
盒+湿土质量
(g)
灌砂法测定压实度试验
工程名称: 岱山县江南山至牛轭岛公路工程委
托监理样
山东恒建工程监理咨询有限公司
品现
场工浙程试
江验
省
结构层次
保证率 (%)
最佳含水量(%)
最大干密度 (g/cm3)
交
测点位置
放基板
试坑中
筒+量砂
通厅
桩号
横距(m)
湿土样质量(g)
筒+量砂)
盒+干土质量(g)
含水量(%)
平均（％）
校正后最大干密度(g/cm3)
干密度 (g/cm3)
压实度(%)
工
程
质
量
监
督
站
监结论:
制
自检评鉴:
日期：
监理评鉴:
日期：
试
验
人
:
复
核
第1 / 1 页
人
:
主
管
:

灌砂法测定压实度试验

灌砂法测定压实度试验一、目的和适用范围1 、本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

2 、挖坑灌砂法法测定密度和压实度时，应符合下列规定：(1) 当集料的最大粒径小于 15mm 、测定层的厚度不超过 150 mm 时，宜采用φ 100mm 的小型灌砂筒测试。

(2) 当集料的最大粒径等于或大于 15mm ，但不大于 40mm ，测定层的厚度超过150mm ，但不超过 200mm 时，应用φ 150mm 的大型灌砂筒测试。

二、仪具与材料本试验需要下列仪具与材料：1 、灌砂筒：有大小两种，根据需要采用，形式和主要尺寸见图 4-1 及表 4-2 。

当尺寸与表中不一致，但不影响使用时，亦可使用，储砂筒筒底中心有一圆孔，下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同。

漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接，在储砂筒筒底与漏斗顶端铁板之间设有开关，开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外。

开关铁板上也有一个相同直径的圆孔。

2 、金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

3 、基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

4 、玻璃板：边长约 500~600mm 的方形板。

5 、试样盘：小筒挖出的试样可用饭盒存放，大筒挖出的试样可用300mm × 500mm × 40mm 的搪瓷盘存放。

6 、天平或台秤：称量 10 ～ 15kg ，感量不大于 1g ，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为 0.01g 、 0.1g 、 1.0g 。

7 、含水量测定器具：如铝盒、烘箱等。

8 、量砂：粒径 0.30 ～ 0.60mm 或 0.25 ～ 0.50mm 清洁干燥的均匀砂，约20 ～ 40kg ，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

灌砂法压实度

压实度计算方法（灌砂法）
1、称取一定量的标准砂重m千克
2、称取土的重量m1千克
3、称取剩余砂的重量m2千克
4、试坑内实际消耗砂重M=m- m2- m3 （m3圆锥体砂重）
5、试坑体积V=M/P砂（P砂为标准砂的密度）,则V即为土的体积
6、试样土的密度为P土湿= m1/V ( g/cm3)
7、求出试样土含水量W水（称取30~40克湿试样土，烧干后再称取重量，土中水的重量与干后土的重量比用百分数表示）
8、求试样干密度P干=P 土湿/1+W 水(1+W 水通常用湿试样土重与干后土重之比求得)
9、压实度是干密度与最大干密度（试验求得）之比用百分数表示K=P干*100%/P大
10、例：灌砂筒与原有砂重为4000克，圆锥体内砂重为270克，灌沙筒与剩余砂重m2=2720克，量砂密度为1.42g/cm3，试坑内湿试样重1460克，求压实度。

（称取30克试样，用酒
精烧两遍后称重量为25.9克，P大为1.89g/ cm3）
解：M=4000-2720-270=1010克
V=M/ P砂=1010/1.42=711.3 cm3
P土湿= m1/V=1460/711.3=2.05 g/ cm3
W水=(30-25.9)*100%/25.9=15.8%
1+ W水=30/25.9=1.158
P干=P土湿/1+W水=2.05/1.158=1.77 g/ cm3
压实度K= P干*100%/
P大=1.77*100%/1.89=93.7%。

灌砂法测定压实度试验方法

余砂的质量(m3)，准确至1g。
精选ppt
15
（3）按下式计算填满标定罐所需砂的质量Ma(g)：
Ma=M1-M2-M3
式中: Ma—标定罐中砂的质量(g) M1—灌砂筒装入标定罐砂的总质量(g) M2—灌砂筒下部圆锥体内砂的质量(g) M3—灌砂筒装入标定罐后，筒内剩余砂的质量(g)。
（4）重复上述测量三次，取其平均值。
（9）盛砂的容器：塑料桶等。
精选ppt
8
（10）其它：凿子、改锥、铁锤、长把勺、长把小簸箕、毛刷等。
精选ppt
9
3.方法与步骤
3.1按现行试验方法。对检测对象试样用同种材料进行击实试验，得到最大干密度及最佳含水量。
3.2按规定选用适宜的灌砂筒。
精选ppt
10
3.3 标定灌砂筒下部圆锥体内砂的质量，步骤如下：
精选ppt12来自（3）不晃动灌砂筒的砂，轻轻地将灌砂筒移至玻璃板上，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，并细心地取走灌砂筒。
（4）收集并称量留在玻璃板上的砂或称量筒内的砂，准确至1g，玻璃板上的砂就是填满筒下圆锥体的砂(m2)。
（5）重复上述测量三次，取其平均值。
精选ppt
精选ppt
16
（5）按下式计算量砂的单位质量r(g/cm3)
rs= Ma/ V
其中：rs---量砂的单位质量(g/cm3) V----标定罐的体积（cm3）
精选ppt
17
3.5 试验步骤:
（1）在试验地点,选一块平坦表面,并将其清扫干净, 其面积不小于基板面积。
精选ppt
18
（2）将基板放在平坦表面上,如果表面粗糙度较大,
（2）当集料的最大粒径大于或等于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用 φ150mm的大型灌砂筒测试。
