封闭式与开放式弹簧安全阀的区别
安全阀的分类及适用范围
安全阀的分类及适用范围
安全阀是一种用于保护工业过程的设备，当压力超过设定值时，安全阀会自动启动，释放过压，保护设备的安全。
根据不同的使用需求和工作条件，安全阀可以分为多种类型，以下为常见的安全阀分类及其适用范围：
1. 弹簧式安全阀：根据压力差在弹簧作用下运动的阀芯来调节压力，适用于中小流量和低压系统。
2. 活塞式安全阀：通过活塞在压力差作用下运动来调节压力，适用于中等流量和中等压力系统。
3. 软密封式安全阀：采用柔性材料来实现与密封面的配合，具有良好的密封性能和使用寿命，适用于高温、高压、腐蚀等环境。
4. 伺服式安全阀：通过电、气、液等信号来实现自动控制，适用于高精度、高要求的系统。
除以上几种类型之外，还有冷却式安全阀、液压式安全阀等。
不同的安全阀类型适用范围不同，必须根据具体使用条件进行选择。
在使用安全阀时，需要注意以下几点：
1. 安全阀在使用前要进行校验和试验，确保其正常工作。
2. 安全阀的设置压力必须与系统工作压力匹配，并且要避免在工作过程中频繁调整设置压力。
3. 安全阀要定期检测和维护，确保其灵敏度和可靠性，以保证其在需要时能够及时启动。
4. 同一系统中应配备多个安全阀，以确保系统安全可靠性。
5. 安全阀应设置在系统的高压点，以便及时释放过压，确保系统安全。
综上所述，安全阀在保护工业过程中发挥着重要的作用。
通过选择适当的安全阀类型和注意使用维护，可以有效地确保工业过程的安全可靠性。
安全阀的分类
安全阀的分类安全阀的安装和使用①进口管的装设；安全阀必须垂直安装，并且最好是直接安装在容器的接口上而不另设进口管。
当必须装设进口管时，进口管的截面积应不小于安全阀的进口截面积，进口管的长度应尽可能短，进口管必须采用弯头时，其弯曲半径应尽可能大一些。
②排放口的装设；安全阀最好是直接或通过短的竖立排放管向大气排放。
在设置排放管道时，应尽可能避免或减少对安全阀性能带来的不良影响。
③安全阀的调试应按产品使用说明书的规定。
安全阀的选用原则1.蒸汽锅炉安全阀，一般选用敞开全启式弹簧安全阀；2.液体介质用安全阀，一般选用微启式弹簧安全阀；3.空气或其他气体介质用安全阀，一般选用封闭全启式弹簧安全阀；4.液化石油气汽车槽车或液化石油气铁路罐车用安全阀，一般选用全启式内装安全阀；5.采油井出口用安全阀，一般选用先导式安全阀；6.蒸汽发电设备的高压旁路安全阀，一般选用具有安全和控制双重功能的先导式安全阀7.若要求对安全阀做定期开启试验时，应选用带提升扳手的安全阀。
当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查安全阀开启的灵活性；8.若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式安全阀使用温度超过300℃及敞开式安全阀使用温度超过350℃时，应选用带散热器的安全阀；9.若安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管安全阀；10.若介质具有腐蚀性时，应选用波纹管安全阀，防止重要零件因受介质腐蚀而失效。
设置安全阀的四大要点用以防止锅炉、压力容器等设备或管道因超压而发生损坏的阀门。
当被保护体内的流体压力达到略高于正常工作压力的某一规定值（即阀门开启压力）时，安全阀自动开启，排放部分流体，使压力下降。
当压力下降到略低于正常工作压力的某一值（即阀门回座压力）时，安全阀自动关闭，停止排放流体并保持密封。
设置安全阀时应注意以下几点：（1）容器内有气、液两相物料时安全阀应装在气相部分。
安全阀的简介
组成及工作原理
先导式安全阀由主阀和导阀组成。主阀、 导阀用导压管连通，由导阀感测被控压力 信号并控制主阀的启闭，正常情况下，其 工作原理是：
工作原理
（1）当安全阀的阀前压力低于整定压力时，先导阀整定弹簧将阀 芯推向阀座密封面，气体介质经导阀进口进入主阀阀芯上腔，使阀芯 下移贴紧阀座，导阀和主阀都处于无泄漏的关闭状态。 （2）当阀前压力达到或高于整定压力时，介质压力克服整定压力， 弹簧将导阀阀芯向上移，导阀受力面积由阀芯面积转化为活塞受力面 积，受力面积增加上升力增大，导阀开启。主阀阀套上腔内的气体从 导阀出口排出，主阀打开，介质迅速排放，活塞行程到最大位置。 （3）当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力 使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积压 差平衡实现。 当阀前压力降回到工作压力以下时，在较小弹簧力作用下，阀芯 下移实现其密封。导阀关闭，主阀也就随之而关闭。
性能特点（优点）
（1）先导式安全阀--在普通弹簧安全阀的基 体上，增设了先导机构，使安全阀具有先导式安 全阀和普通式安全阀的双重作用。 （2）先导式安全阀设计巧妙、原理正确、结 构紧凑、新颖，技术性能可靠，气泡级密封，精 度高，节能效果明显 。 （3）动作精度高，排放压力大，能够在超过 整定压力非常小的范围内泄压排放，复位准确， 密封可靠，工作稳定性好。
主要结构
（5）当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力 使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积压 差平衡实现，在较小弹簧力作用下，阀芯下移实现其密封。故精度高， 稳定性好，复位准确。(阻尼孔有减压的作用，调节孔的开口大小， 孔两侧的压力差的值就会发生变化，也就是说孔越小，压差越大，孔 越大，压差越小 压差发生变化后会推动阀芯相应的移动，从而达到 平衡) （6）阀座喷嘴具有足够的余量以承受多次的挤压和再加工，现场 可以更换安全阀的阀座喷嘴，以改变阀座流道孔的通径。
封闭式与开放式弹簧安全阀的区别
编订：__________________审核：__________________单位：__________________封闭式与开放式弹簧安全阀的区别Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7358-15 封闭式与开放式弹簧安全阀的区别使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
按照介质排放方式与介质种类的不同，弹簧式安全阀又可以分为全封闭式安全阀、半封闭式安全阀和开放式安全阀等三种。
1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能向外泄漏，主要用于介质为有毒、易燃易爆气体的容器或压力管道。
2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过安全阀出口排气管排出，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体或液体的容器。
3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
弹簧式安全阀的分类弹簧式安全阀按照阀瓣开启的高度与安全阀流道直径之比来划分，安全阀又可分为弹簧微启式安全阀和弹簧全启式安全阀两种。
1.弹簧微启安全阀微启式安全阀的开启高度小于安全阀流道直径的1/4，通常为流道直径的1/40至1/20。
微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。

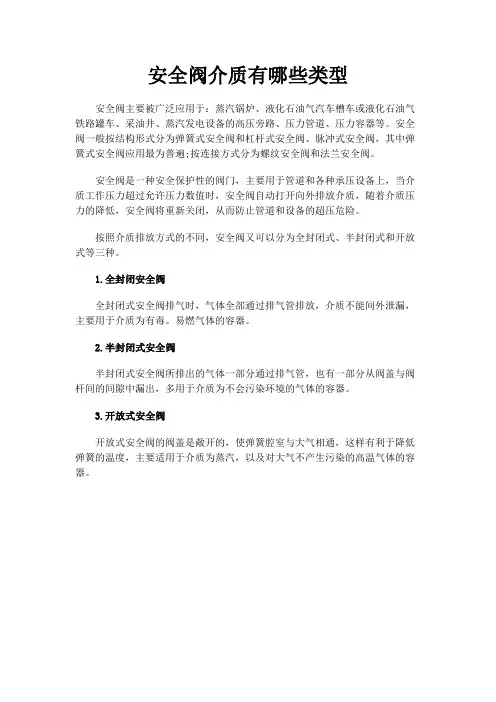

安全阀介质有哪些类型
安全阀介质有哪些类型
安全阀主要被广泛应用于：蒸汽锅炉、液化石油气汽车槽车或液化石油气铁路罐车、采油井、蒸汽发电设备的高压旁路、压力管道、压力容器等。
安全阀一般按结构形式分为弹簧式安全阀和杠杆式安全阀、脉冲式安全阀，其中弹簧式安全阀应用最为普遍;按连接方式分为螺纹安全阀和法兰安全阀。
安全阀是一种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着介质压力的降低，安全阀将重新关闭，从而防止管道和设备的超压危险。
按照介质排放方式的不同，安全阀又可以分为全封闭式、半封闭式和开放式等三种。
1.全封闭安全阀
全封闭式安全阀排气时，气体全部通过排气管排放，介质不能间外泄漏，主要用于介质为有毒。
易燃气体的容器。
2.半封闭式安全阀
半封闭式安全阀所排出的气体一部分通过排气管，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体的容器。
3.开放式安全阀
开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
安全阀分类和选用一般规则
安全阀分类和选用一般规则1．分类目前大量生产的安全阀有弹簧式和杆式两大类。
另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。
弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。
扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用。
杠杆式安全阀主要依靠杠杆重锤的作用力而工作，但由于杠杆式安全阀体积庞大往往限制了选用范围。
温度较高时选用带散热器的安全阀。
安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。
微启式是指阀瓣的开启高度为阀座喉径的1/40～1/20。
全启式是指阀瓣的开启高度为阀座喉径的1/4。
2．安全阀的选用由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。
以下为安全阀选用的一般规则。
（1）热水锅炉一般用不封闭带扳手微启式安全阀。
（2）蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。
（3）水等液体不可压缩介质一般用封闭微启式安全阀，或用安全泄放阀。
（4）高压给水一般用封闭全启式安全阀，如高压给水加热器、换热器等。
（5）气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。
（6）E级蒸汽锅炉一般用静重式安全阀。
（7）大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等。
（8）运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀。
（9）油罐顶部一般用液压安全阀，需与呼吸阀配合使用。
（10）井下排水或天然气管道一般用先导式安全阀。
（11）液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。
安全阀型号编制方法
安全阀型号编制方法安全阀型号编制方法安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。
安全阀设计、制造、验收技术标准符合GB/T12243-89要求。
封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。
带扳手弹簧式安全阀当介质压力达到开启压力的75%以上时，能利用作手动开启。
全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。
安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成： 1A234 - 56其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略） A 表示阀门类型代号（A表示安全阀） 2 表示连接形式代号（表一） 3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。
注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。
阀体材料代号用汉语拼音字母表示。
如表四所列。
注：PN≤1.6MPa的灰铸铁或PN≥2.5MPa碳素钢阀体，省略本代号。
型号示例：A42Y-16C 表示：弹簧封闭全启式安全阀，法兰连接，密封面材料硬质合金，公称压力1.6MPa阀体材料为碳素钢。
安全阀进出口法兰规定法兰压力级按表5规定，进出口通径按表6规定。
（MPa）安全阀的选型安全阀的分类安全阀因其用途的不同，结构种类也较多，但大致按一下方法进行分类 (1)按使用介质分：蒸汽用安全阀（通常以A48Y型为代表）空气及其他气体用安全阀（通常以A42Y型为代表）液体用安全阀（通常以A41H型为代表）（2）按公称压力分：低压安全阀：公称压力PN≤1.6Mpa的安全阀中压安全阀：公称压力PN2.5－6.4Mpa的安全阀高压安全阀：公称压力PN10.0－80.0Mpa的安全阀超高压安全阀：公称压力PN〉100Mpa的安全阀（3）按适用温度分：超低温安全阀：t≤－100℃的安全阀低温安全阀：－100℃450℃的安全阀特别要指出的是，鉴于国内弹簧制造的实际情况，当安全阀用于350℃以上工况条件时，大都采用加散热器或将阀盖做成花篮式，以便弹簧能更好的散热，使弹簧始终保持能在350℃以下工作，确保其刚度不变，从而保证安全阀的正确开启和回座及其他性能要求。
封闭式与开放式弹簧安全阀的区别
封闭式与开放式弹簧安全阀的区别随着工业技术的不断进步，弹簧安全阀在各行各业得到了广泛的应用。
弹簧安全阀是一种安全阀门，它能够控制流体的压力，保证系统的安全。
在弹簧安全阀的种类中，封闭式弹簧安全阀和开放式弹簧安全阀是两种常见的形式。
本文将重点探讨这两种安全阀的区别。
弹簧安全阀的基本原理要了解封闭式和开放式弹簧安全阀的区别，先要了解弹簧安全阀的基本原理。
弹簧安全阀是利用阀内压力与阀外压力的平衡关系来控制流体的，一般由阀盖、弹簧、阀芯、密封圈以及阀座等组成。
当管道内压力超过设定值时，阀芯被向上推动，使得阀门打开，流体可以顺畅地流出，直到管道内压力下降到安全值。
封闭式弹簧安全阀封闭式弹簧安全阀是一种封闭式的阀门体系，其阀杆、阀芯和弹簧都安装在一个密封的罐体内。
在正常情况下，弹簧保持着一定的张力，使得阀门保持关闭状态。
当管道内压力达到设定值时，弹簧会被压缩，推动阀芯和阀杆向上，阀门就会打开，流体就可以顺畅流出。
封闭式弹簧安全阀的主要特点是封闭式结构，能够提供更好的密封性，有效地防止了流体喷溅和泄漏，保障了系统的安全性。
此外，由于弹簧处于密封罐内，不容易受到外界的影响，保持了较高的阀门精度和稳定性。
开放式弹簧安全阀开放式弹簧安全阀不同于封闭式的结构，其弹簧和阀杆是暴露在阀门外部的。
当管道内压力超过设定值时，弹簧会被压缩，推动阀杆上移，从而打开阀门。
流体就可以通过阀门被释放出去。
开放式弹簧安全阀常用于液体介质，如水、油等。
和封闭式弹簧安全阀相比，开放式弹簧安全阀的主要特点是结构简单、操作方便。
此外，由于阀杆直接暴露在外部，使得阀门的驱动力较小，响应速度比封闭式弹簧安全阀更快，特别适用于流量波动较大的介质。
此外，开放式弹簧安全阀还具有抑制液锤效应的功能。
结论了解了封闭式和开放式弹簧安全阀的区别之后，可以根据具体的使用情况选择不同的安全阀。
封闭式弹簧安全阀特别适用于对安全要求较高的场合，其密封性能和稳定性能更受到青睐。
安全阀 分类
安全阀分类安全阀是一种用于保护设备或系统的安全装置，其作用是在设备或系统中压力超过设定值时，自动打开，释放压力，以防止设备或系统发生过压或爆炸等危险情况。
根据其工作原理和应用领域的不同，安全阀可以分为多种类型。
一、按工作原理分类1. 弹簧式安全阀：弹簧式安全阀是一种常见的安全阀类型，其工作原理是通过弹簧的压力来控制阀门的开启和关闭。
当设备或系统中的压力超过设定值时，弹簧受到压力作用，阀门打开，释放压力，当压力降低至设定范围内时，弹簧重新闭合阀门，停止释放压力。
2. 螺杆式安全阀：螺杆式安全阀是一种通过螺杆来控制阀门开启和关闭的安全阀。
当设备或系统中的压力超过设定值时，螺杆受到压力作用，阀门打开，释放压力，当压力降低至设定范围内时，螺杆重新闭合阀门，停止释放压力。
3. 薄膜式安全阀：薄膜式安全阀是一种通过薄膜的变形来控制阀门开启和关闭的安全阀。
当设备或系统中的压力超过设定值时，薄膜受到压力作用，变形使阀门打开，释放压力，当压力降低至设定范围内时，薄膜恢复原状闭合阀门，停止释放压力。
二、按应用领域分类1. 锅炉安全阀：锅炉安全阀是用于锅炉系统中的安全装置，用于保护锅炉系统免受过压的危害。
锅炉安全阀一般采用弹簧式或螺杆式结构，具有准确的调定压力和快速的响应速度。
2. 压缩机安全阀：压缩机安全阀是用于压缩机系统中的安全装置，用于保护压缩机和相关设备免受过压的危害。
压缩机安全阀一般采用弹簧式或螺杆式结构，具有较高的耐压能力和稳定的工作性能。
3. 石油化工安全阀：石油化工安全阀是用于石油化工系统中的安全装置，用于保护石油化工设备免受过压的危害。
石油化工安全阀一般采用螺杆式或薄膜式结构，具有耐腐蚀性和高温高压下的可靠性能。
4. 汽车安全阀：汽车安全阀是用于汽车发动机中的安全装置，用于保护汽车发动机免受过压的危害。
汽车安全阀一般采用弹簧式或螺杆式结构，具有小巧轻便和快速响应的特点。
总结起来，安全阀是一种重要的安全装置，根据其工作原理和应用领域的不同，可以分为弹簧式、螺杆式和薄膜式安全阀等多种类型。
安全阀的基本分类及工作原理
安全阀的基本分类及工作原理安全阀是一种用于保护压力容器或系统的关键安全设备。
它可以在系统压力超过设定值时自动打开阀门，释放过高的压力，以保护系统免受压力超负荷损坏的风险。
安全阀的基本分类包括弹簧式安全阀、常闭式安全阀、常开式安全阀和断电自动关闭阀。
1.弹簧式安全阀弹簧式安全阀是最常用的一种。
它由主阀、弹簧、调节螺母、密封圈等部分组成。
当系统压力超过设定压力时，弹簧将被压缩，主阀打开，释放过高的压力，保护系统。
弹簧调节螺母可以用来调整设定压力，根据需要进行调解。
2.常闭式安全阀常闭式安全阀在正常工作状态下保持关闭状态。
只有当系统压力超过设定压力时，它才会自动打开，释放压力。
这种阀门的主要组成部分包括阀座、阀体、阀盖、活塞、弹簧等。
在设定压力下，弹簧通过活塞推向阀座，使阀门紧闭。
当系统压力超过设定压力时，弹簧被压缩，活塞移动，从而打开阀门，释放过高的压力。
3.常开式安全阀常开式安全阀在正常工作状态下保持打开状态，只有当系统压力低于设定压力时，阀门才会关闭。
这种阀门的主要组成部分包括阀座、阀体、阀盖、弹簧等。
在设定压力下，系统压力将阀盖向下压，阀座密封，阀门关闭。
当系统压力低于设定压力时，弹簧的作用下，阀盖被抬升，阀门打开，允许流体通过。
4.断电自动关闭阀断电自动关闭阀，也称为电磁阀或电动安全阀，使用电动机或电磁力来控制阀门的打开和关闭。
在正常工作状态下，电动机或电磁力保持阀门打开。
当系统压力超过设定压力时，电动机或电磁力会失效，阀门关闭，释放压力。
这种阀门通常具有更高的灵敏度和控制精度，因为它使用电气元件来控制阀门的动作。
安全阀的工作原理：安全阀的工作原理基于压力差和弹簧原理。
当系统压力超过设定压力时，安全阀将打开阀门，通过释放过量的压力来保护系统。
在弹簧式安全阀中，压力作用于主阀，并通过弹簧施加压力来保持阀门关闭。
当系统压力超过设定压力时，压力将弹簧压缩，使主阀打开，从而释放过高的压力。
当系统压力下降到设定压力以下时，弹簧将主阀关闭，恢复原来的状态。
封闭式与开放式弹簧安全阀的区别参考文本
封闭式与开放式弹簧安全阀的区别参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月封闭式与开放式弹簧安全阀的区别参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
按照介质排放方式与介质种类的不同，弹簧式安全阀又可以分为全封闭式安全阀、半封闭式安全阀和开放式安全阀等三种。
1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能向外泄漏，主要用于介质为有毒、易燃易爆气体的容器或压力管道。
2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过安全阀出口排气管排出，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体或液体的容器。
3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
弹簧式安全阀的分类弹簧式安全阀按照阀瓣开启的高度与安全阀流道直径之比来划分，安全阀又可分为弹簧微启式安全阀和弹簧全启式安全阀两种。
1.弹簧微启安全阀微启式安全阀的开启高度小于安全阀流道直径的1/4，通常为流道直径的1/40至1/20。
微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。
安全阀型号识别代码和压力等级
安全阀型号识别代码和压力等级Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998安全阀型号识别代码和压力等级安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。
安全阀设计、制造、验收技术标准符合GB/T12243-89要求。
封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。
带扳手弹簧式当介质压力达到开启压力的75%以上时，能利用作手动开启。
全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。
安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：1 A234 -5 6其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）A 表示阀门类型代号（A表示安全阀）2 表示连接形式代号（表一）3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）表一连接形式代号内螺纹1外螺纹2法兰4焊接6表二安全阀结构形式代号弹簧式封闭带散热片全启式0微启式1全启式2带扳手全启式3不封闭双联弹簧微启式4微启式5全启式6微启式7带控制机构全启式8脉冲式9阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。
表三阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T合金钢H橡胶X渗氮钢D尼龙塑料N硬质合金Y氟塑料F衬胶J 锡基轴承合金（巴氏合金）B搪瓷C注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。
安全阀的种类有哪些安全阀的种类大全
安全阀的种类有哪些安全阀的种类大全安全阀是一种用于保护压力容器、管道或设备的装置，它可以在压力过高时，自动打开释放压力，以避免压力超过允许范围造成事故和破坏。
根据不同的工作原理和使用场景，安全阀可以分为多种类型。
下面是安全阀的一些常见种类：1. 弹簧式安全阀（Spring Loaded Safety Valve）：弹簧式安全阀是最常见的安全阀类型，它使用弹簧力来控制阀盖的开启和关闭。
当压力超过设定值时，阀盖会被打开，使压力得到释放，当压力恢复正常时，阀盖会再次关闭。
2. 水密式安全阀（Pilot Operated Safety Valve）：水密式安全阀利用介质的压力来控制阀盖的开启和关闭。
它通过一个水密式活塞或其他介质控制装置来实现。
3. 重力式安全阀（Dead Weight Safety Valve）：重力式安全阀是一种依靠调整和设置负载阀盖的重力力量来控制压力，使阀盖在压力过高时打开。
4. 螺旋式安全阀（Screw Down Safety Valve）：螺旋式安全阀通过旋转螺旋杆来控制阀盖的开启和关闭。
当压力超过设定值时，通过旋转螺旋杆来释放压力。
5. 电磁式安全阀（Electromagnetic Safety Valve）：电磁式安全阀通过电磁线圈产生磁场，控制阀盖的开启和关闭。
当电磁线圈通电时，阀盖关闭，当电磁线圈断电时，阀盖打开。
6. 拉杆式安全阀（Lever Safety Valve）：拉杆式安全阀依靠一个手动操作的拉杆来控制阀盖的开启和关闭。
当压力超过设定值时，通过操作拉杆来打开阀盖，释放压力。
7. 液压式安全阀（Hydraulic Safety Valve）：液压式安全阀利用液体介质的压力来控制阀盖的开启和关闭。
当压力超过设定值时，通过液压控制装置来打开阀盖，释放压力，当压力恢复正常时，通过液压控制装置来关闭阀盖。
8. 溢流安全阀（Relief Valve）：溢流安全阀是一种常开的安全阀，它的作用是在设备压力超过设计范围时，通过释放一部分流体来保护设备。
安全阀的分类
安全阀的分类集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-第四节安全阀的分类安全阀形式繁多，基本的分类通常按以下几方面；一、按作用原理分类（1）直接作用式安全阀这类安全阀依靠工作介质压力直接产生的作用力克服弹簧或重锤等加于阀瓣的机械载荷，使阀门开启。
它具有结构简单，动作迅速，可靠性好等优点。
但因为依靠机构加载，其载荷大小受到限制，不能用于高压、大口径的场合。
同时，当被保护系统正常运行时，这类安全阀关闭件密封面的比压力决定于阀门开启压力同系统正常运行压力之差，是一个不大的值。
（2）非直接作用式安全阀这类安全阀不是或不完全是在工作介质的直接作用下开启的。
它们又分为下列两种主要形式：l)先导式安全阀这种安全阀的主阀是依靠从导阀排出的介质来驱动或控制的。
而导阀本身是一个直接作用式安全阀。
有时也采用其他形式的阀门，例如电磁泄放阀来作用导阀，或者把它同直接作用式导阀并用，即对同一主阀设置多重导阀控制管路，以提高先导式安全阀的可靠性。
先导式安全阀特别适用于高压、大口径的场合。
先导式安全阀的主阀还可以设计成依靠工作介质来密封的形式，或者可以对阀瓣施加比直接作用式安全阀大得多的机械载荷，因而具有良好的密封性能。
同时，它的动作很少受背压变化的影响。
基于上述原因，先导式安全阀同直接作用式安全阀一样得到了广泛的应用。
这种安全阀的缺点在于它的可靠性同主阀和导阀两者有关，动作也不如直接作用式安全阀那样直接和敏捷，而且，结构较复杂。
为了提高可靠性，国家法规规定对这类安全阀要采用多重控制管路，这就更增加了其结构的复杂性。
目前，国内已有安全阀厂家开发出双作用的图1-1-3一种先导式安全阀。
2）带动力辅助装置的安全阀这种安全阀借助于一个动力辅助装置(如：空气或蒸汽抚力、电磁力等作用)，可以在低于正常开启压力的情况下强制安全阀开启。
但必须注意的是如果辅助装置失灵，安全阀仍必须能如直接作用式安全阀一样动作。
封闭式与开放式弹簧安全阀的区别
按照介质排放方式与介质种类的不同，弹簧式安全阀又可以分为全封闭式安全阀、半封闭式安全阀和开放式安全阀等三种。
1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能向外泄漏，主要用于介质为有毒、易燃易爆气体的容器或压力管道。
2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过安全阀出口排气管排出，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体或液体的容器。
3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
弹簧式安全阀的分类弹簧式安全阀按照阀瓣开启的高度与安全阀流道直径之比来划分，安全阀又可分为弹簧微启式安全阀和弹簧全启式安全阀两种。
1.弹簧微启安全阀微启式安全阀的开启高度小于安全阀流道直径的1/4，通常为流道直径的1/40至1/20。
微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。
2.弹簧全启式安全阀全启式安全阀的开启高度大于或等于流道直径的1/4。
全启式安全阀的排放面积是阀座喉部最小截面积。
其动作过程是属于两段作用式，必须借助于一个升力机构才能达到全开启，全启式安全阀主要用于气体介质的场合。
3.中启式安全阀开启高度介于微启式与全启式之间。
即可以做成两段作用，也可以做成比例作用式。
直接作用式和非直接作用式安全阀的区别安全阀按作用原理分类，可以分为直接作用式安全阀和非直接作用式安全阀。
1.直接作用式安全阀直接作用式安全阀是在工作介质的直接作用下开启的，即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷，使阀门开启。
这种安全阀具有结构简单，动作迅速，可靠性好等优点。
但因为依靠结构加载，其载荷大小受到限制，不能用于高压、大口径的场合。
2.非直接作用式安全阀可以分为先导式安全阀、带动力辅助装置安全阀。
先导式安全阀是依靠从导阀排出的介质来驱动或控制安全阀的。
安全阀的结构特点
安全阀的结构特点安全阀是一种用来保护压力容器或设备免受过高压力的损害的装置。
其主要功能是在压力超过设定值时，及时打开，释放过压部分，以保护设备和人员的安全。
安全阀的结构特点包括以下几个方面：1. 弹簧式结构：安全阀通常采用弹簧作为控制元件，其作用是对设定压力进行支撑和调整。
弹簧的选材和设计对安全阀的性能和可靠性起着重要作用。
2. 阀体结构：安全阀的阀体一般采用铸造或锻造工艺制成。
其结构包括进气孔、调整杆孔、排气孔和密封面等。
进气孔用于将介质引入阀内，调整杆孔用于连接调整杆和调整螺母，排气孔用于排放过压介质，密封面是阀体与阀盖之间的密封接触面。
3. 阀盖结构：安全阀的阀盖也是通过铸造或锻造加工而成，其结构包括阀座、阀盖螺母、阀盖密封面等。
阀座的作用是限制阀芯的上升位移；阀盖螺母用于连接阀盖和阀体，调节阀芯的调整力；阀盖密封面与阀体密封面接触，确保阀门的密封性能。
4. 阀芯结构：安全阀的阀芯有多种结构形式，如浮动式阀芯、活塞式阀芯、柱塞式阀芯等。
阀芯的作用是在超压时打开阀门，释放过压介质。
不同结构的阀芯有不同的适用场合和开启特性。
5. 导向装置：安全阀的导向装置主要起到导向阀芯运动轨迹和限制阀芯位移的作用，保证阀芯在工作过程中的稳定性和可靠性。
常见的导向装置有导向套、导向销和导向杆等。
6. 配气机构：安全阀的配气机构主要是为了实现连通压力容器和环境的通道，在设定压力超过时，使阀门能够迅速打开，排放过压介质。
常见的配气机构有弹簧、调速螺旋、导向杆等。
7. 调整装置：安全阀的调整装置用于对阀门的开启压力进行调整和校准，以保证阀门的准确性和可靠性。
调整装置通常是由调整螺钉和调整杆组成，通过改变杆与阀芯的作用力，来调整阀芯的开启压力。
8. 导压阀：为了减小安全阀的响应时间和减少阀门的开启过程中的冲击波，通常在安全阀的进气孔口附近设置一个导压阀，用来平衡进气孔前后的压力差，提前释放部分过压介质，减少阀门的开启冲击。
安全阀的相关参数
安全阀的定义：安全阀（safety valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。
[编辑本段]安全阀的作用：安全阀在系统中起安全保护作用。
当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。
安全阀又称溢流阀。
图示为安全阀的几种典型结构形式。
图a为活塞式安全阀，阀芯是一平板。
气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
此阀密封面要干净[编辑本段]安全阀的分类：安全阀结构主要有两大类：弹簧式和杠杆式。
弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。
杠杆式是靠杠杆和重锤的作用力。
随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。
当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。
安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/15）～（1/20），全启式是（1/3）～（1/4）。
此外，随着使用要求的不同，有封闭式和不封闭式。
封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。
不封闭式一般用于无毒或无腐蚀性的介质。
一.按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。
1.重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。
根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封闭式与开放式弹簧安全阀的区别集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-封闭式与开放式弹簧安全阀的区别按照介质排放方式与介质种类的不同，弹簧式安全阀又可以分为全封闭式安全阀、半封闭式安全阀和开放式安全阀等三种。
1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能向外泄漏，主要用于介质为有毒、易燃易爆气体的容器或压力管道。
2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过安全阀出口排气管排出，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体或液体的容器。
3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
弹簧式安全阀的分类弹簧式安全阀按照阀瓣开启的高度与安全阀流道直径之比来划分，安全阀又可分为弹簧微启式安全阀和弹簧全启式安全阀两种。
1.弹簧微启安全阀微启式安全阀的开启高度小于安全阀流道直径的1/4，通常为流道直径的1/40至1/20。
微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。
2.弹簧全启式安全阀全启式安全阀的开启高度大于或等于流道直径的1/4。
全启式安全阀的排放面积是阀座喉部最小截面积。
其动作过程是属于两段作用式，必须借助于一个升力机构才能达到全开启，全启式安全阀主要用于气体介质的场合。
3.中启式安全阀开启高度介于微启式与全启式之间。
即可以做成两段作用，也可以做成比例作用式。
直接作用式和非直接作用式安全阀的区别安全阀按作用原理分类，可以分为直接作用式安全阀和非直接作用式安全阀。
1.直接作用式安全阀直接作用式安全阀是在工作介质的直接作用下开启的，即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷，使阀门开启。
这种安全阀具有结构简单，动作迅速，可靠性好等优点。
但因为依靠结构加载，其载荷大小受到限制，不能用于高压、大口径的场合。
2.非直接作用式安全阀可以分为先导式安全阀、带动力辅助装置安全阀。
先导式安全阀是依靠从导阀排出的介质来驱动或控制安全阀的。
而导阀本身是一个直接作用式安全阀，有时也采用其他形式的阀门。
先导式安全阀适用于高压、大口径的场合。
先导式安全阀的主阀还可以设计成依靠工作介质来密封的形式，或者可以对阀瓣施加比直接作用式安全阀大得多的机械载荷，因而具有良好的密封性能。
同时，它的动作很少受背压的影响。
这种安全阀的缺点在于它的可靠性同主阀和导阀有关，动作不如直接作用式安全阀那样迅速、可靠，而且结构较复杂。
带动力辅助装置的安全阀是借助于一个动力辅助装置，在低于正常开启压力的情况下强制安全阀开启。
这种安全阀适用于开启压力很接近于工作压力的场合，或需定期开启安全阀以进行检查或吹除粘着、冻结的介质的场合。
同时，也提供了一种在紧急情况下强制开启安全阀的手段。
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀。
微启式安全阀的开启行程高度为：≤0.05d0(最小排放喉部口径)；全启式安全阀开启高度为≤0.25d0（最小排放喉部口径）。
在水管道上，应采用微启式安全阀；在蒸汽管道上，可根据所需排放量的大小，采用全启式安全阀或微启式安全阀。
压力安全阀选用原则压力安全阀是一种由进口静压开启的自动泄压防护装置,压力安全阀它是压力容器最为重要的安全附件之一,压力安全阀它的功能是当容器内压力超过某一定值时,压力安全阀依靠介质自身的压力自动开启阀门,压力安全阀迅速排出一定数量的介质。
压力安全阀当容器内的压力降到允许值时,压力安全阀又自动关闭,压力安全阀使容器内压力始终低于允许压力的上限,压力安全阀自动防止因超压而可能出现的事故,压力安全阀又被称为压力容器的最终保护装置。
其主要代表有意大利OR0485、0480及1831系列压力安全阀。
压力安全阀的选用原则:1.蒸汽锅炉压力安全阀，一般选用敞开全启式弹簧压力安全阀S10系列；2.液体介质用压力安全阀，一般选用微启式弹簧压力安全阀S10系列；3.空气或其他气体介质用压力安全阀，一般选用封闭全启式弹簧压力安全阀；4.液化石油气汽车槽车或液化石油气铁路罐车用压力安全阀，一般选用全启式内装压力安全阀；5.采油井出口用压力安全阀，一般选用先导式压力安全阀；6.蒸汽发电设备的高压旁路压力安全阀，一般选用具有安全和控制双重功能的先导式压力安全阀7.若要求对压力安全阀做定期开启试验时，应选用带提升扳手的压力安全阀。
当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查压力安全阀开启的灵活性；8.若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式压力安全阀使用温度超过300℃及敞开式压力安全阀使用温度超过350℃时，应选用带散热器的压力安全阀；9.若压力安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管压力安全阀；10.若介质具有腐蚀性时，应选用波纹管压力安全阀，防止重要零件因受介质腐蚀而失效。
压力安全阀的安装和维护应注意以下事项：1.各种压力安全阀都应垂直安装。
压力安全阀出口处应无阻力，避免产生受压现象。
压力安全阀在安装前应专门测试，并检查其官密封性。
对使用中的压力安全阀应作定期检查。
安全阀选用原则1、形式及材料安全阀的形式按加载方式来选，工作压力不高、温度较高的容器大多选杠杆式，高压容器一般多选用弹簧式；按气体排放方式选，如容器内介质为有毒、易燃、易爆的气体或为制冷剂和其他会污染大气的气体，应选用封闭式，空气或其他无害气体可采用半封闭式或敞开式；按开启程度来选，高压容器及安全泄放量较大而强度裕度不多的中、低压容器都可采用全启式安全阀，以减少容器的开孔面积。
当介质为空气、水蒸气及要求安全阀作定期开启检验时，应选用带扳手的，而对于有毒、易燃、易爆介质除非有特殊要求，一律选用不带扳手的，若需要带扳手时则应选用封闭式带扳手的安全阀。
安全阀的阀体材料若无特殊要求，当阀的公称压力小于等于1.6MPa时，选灰铸铁；公称压力小于等于2.5MPa时选碳素钢；对腐蚀性介质，选不锈钢，温度较高时宜选铬钼钢。
2、额定泄放量安全阀的额定泄放量必须大于等于容器的安全泄放量。
安全阀的额定泄放量可由其铭牌查取，容器的安全泄放量可按GB150-1998的有关规定计算。
适当的额定泄放量使安全阀开启时，阀瓣迅速开启并稳定地保持在泄放状态，容器内最大压力始终在容器允许承受的压力范围内，待压力下降后阀门关闭无阀瓣振荡现象。
若额定泄放量过小，则使容器内压力超过允许承受的压力而造成危险，特别是对压缩性很小的液体介质危险性更大。
但若额定泄放量过大，因泄放面积太大，阀瓣开启时介质迅速泄放，使容器内安全阀附近的压力急剧下降到回座压力，刚升起的阀瓣很快又回落到阀座，产生剧烈的撞击而关闭，然而远离阀门处的高压并未消除，当安全阀附近的压力又升到开启压力时，阀瓣再次开启，如此反复，对阀瓣和密封面造成损伤，当用于液体介质时还会引起系统的水击现象。
3、工作压力范围安全阀的最大工作压力不得高于其自身的公称压力，否则阀体强度不够，也不要选用过高公称压力的阀，这样不仅投资高且开启精度也受影响。
安全阀铭牌上所载明的公称压力是阀体在工作温度不超过200℃时所允许承受的最高压力，超过200℃后允许承受的压力将低于其公称压力。
安全阀的公称压力与不同温度下允许承受的最大压力见表7-1。
安全阀的安装与调试注意事项（1）安全阀应与容器本体直接连接并装在容器最高处，对液化气储槽上的安全阀应装在气相空间，用于液体的安全阀应装在正常液面以下，而且安全阀进口管的公称直径不得小于15mm。
因特殊原因难以装在容器本体上时，可考虑装在出口管路上，但安全阀装设处与容器之间的管路上应避免突然拐弯、截面局部收缩等结构，防止增加管路阻力、引起污物积聚发生堵塞等。
（2）无论安全阀装在何处，在从容器到安全阀之间的连接管和管件通孔其截面积均不得小于安全阀的进口面积。
如果一个连接口上装有数个安全阀，则此连接口的面积至少应等于数个阀进口面积的总和，最好是总和的1.25倍。
（3）在容器与安全阀之间一般禁止装设中间截止阀，但对于盛装易燃、有毒或粘性较大介质的容器，为便于对安全阀进行更换、清洗，可以在容器和安全阀之间装截止阀，但此截止阀的结构和通径尺寸不得阻碍安全阀的正常泄放，当容器正常工作时，该截止阀必须处于全开状态并加铅封。
（4）安全阀后的排放管如有出现冷凝液体的可能，则应考虑有自动排除设施；封闭式安全阀排放管的内径不得小于安全阀出口管的公称直径。
排放管原则上应一阀一根，并禁止在排放管上装任何阀门，当两个以上安全阀共用同一根排放管时，排放管的截面积应不小于所有安全阀出口管截面积的总和，并适当考虑排放管的压力降，不使安全阀产生明显的背压。
对氧气等可燃性气体或其他混合后能发生化学反应的气体不能共用一根排气管。
（5）新安全阀在安装之前应在试验台上调定其开启压力和回座压力，并检查关闭件的密封性。
开启压力可通过调节加在阀瓣上的载荷，如杠杆式安全阀的重锤质量或位置，弹簧式安全阀压紧弹簧的螺母的位置（在正确选择弹簧压力级的基础上），回座力可通过调整安全阀的上下调节圈的位置来达到。
（四）安全阀的使用与管理选择得当、安装正确的安全阀还应通过合理地使用和管理才能发挥其作用。
日常使用中，为确保安全阀的良好工作状态，应加强维护与检查，保持阀体清洁，防止阀体及弹簧锈蚀，防止阀体被油垢、异物堵塞，要经常检查阀的铅封是否完好，防止杠杆式安全阀的重锤松动或被移动、弹簧式安全阀调节螺母被随意拧动，发现泄漏应及时更换或检修，禁止用加大载荷（如过分拧紧弹簧式安全阀的调节螺母，或在杠杆式安全阀的杠杆上加重物等）的方法消除泄漏。
为了防止阀瓣与阀座被气体中的油垢等脏物粘住，对用于空气、水蒸气或更带有粘性脏物但排放时不会造成环境污染的其他气体的安全阀，应定期扳动扳手进行入工排气，以冲刷污物。
