一、分项工程概况
本工程所有卫生洁具及配件均采用节水型，应符合《节水型生活用水器具》（GJ164-2002）标准要求，洗脸盆、小便器采用感应式开关，蹲便器采用脚踏阀开关，坐便器采用6L两档水箱
二、编制依据
1、北京爱慕内衣生产建设项目厂房工程给排水专业施工图纸。

2、给排水及采暖专业施工方案。

3、《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
三、施工准备
（一）技术准备
1、熟悉本专业及其他相关专业图纸，做好技术交底和安全交底。

2、所选卫生器具样品已经有关方面认可并封样保存，报验合格。

（二）材料准备
1、卫生器具的型号、规格必须符合设计要求，并有出厂产品合格证和说明书，卫生器具外观应美观，表面光滑、色调一致，无划痕、损伤。

2、镀锌管、镀锌燕尾螺栓、螺母、橡胶板、密封胶、油漆、型钢、白水泥和白石膏等均应符合规定要求。

（三）主要机具：
机具：冲击钻、手电钻、套丝机、磨光机、砂轮锯、电气焊等。

工具：管钳、手锯、螺丝刀、扳手、手锤、水平尺、盒尺、线坠等。

（四）作业条件：
1、所有与卫生器具连接的管道水压、灌水试验已完毕，并已办好隐检、预检手续。

2、室内抹灰已经施工完，水准线已引进房间，地面相对标高线已弹出。

3、样板间已经施工完毕，并经有关人员检查、认可和签字。

4、其他卫生器具应在室内装修基本完成后再进行稳装。

四、施工工艺
（一）、工艺流程
放线定位→支架安装→器具安装→器具试验
（二）、操作工艺
1、放线定位

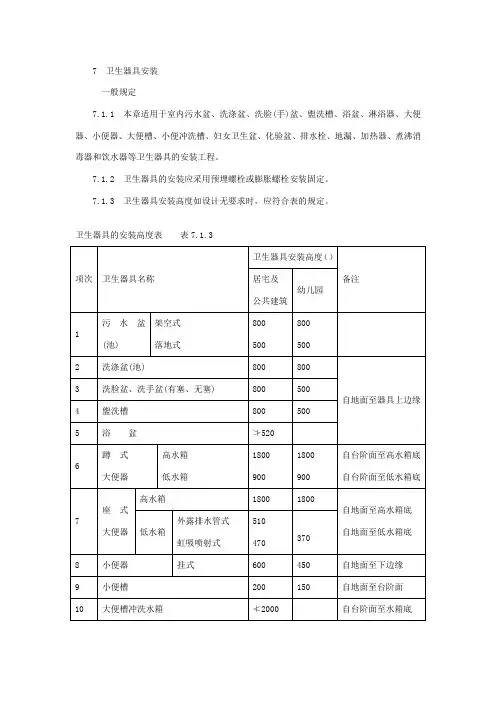

依据下表确定卫生器具安装高度
2、根据土建500mm标高线、建筑施工图及器具安装高度确定器具安装位置。

3、支架制作：
（1）支架采用型钢，螺栓孔不得使用电气焊开孔、扩孔或切割。

（2）坐便器固定螺栓不小于M6，台式洗脸盆使用角铁支架时，角铁宜采用40mmХ40mm，螺栓不小于M10。

（3）支架制作应牢固、美观，孔眼及边缘应平整光滑，与器具接触面吻合。

（4）支架制作完成后刷两遍防锈漆进行防腐。

4、支架安装：
（1）钢筋混凝土墙：找好安装位置后，用墨线弹出准确坐标，打孔后直接使用膨胀螺栓固定支架。

（2）砖墙：用20的冲击钻在已经弹出的坐标点上打出相应深度的孔，将洞内杂物清理干净，放入燕尾螺栓，用强度等级不低于32.5级的水泥捻牢。

（3）支架安装过程中应注意和土建防水工序的配合，如对其防水造成破坏，应及时通知土建处理。

5、器具安装
（1）坐便器安装
连体式坐便器稳装
1）将坐便器预留排水管口周围清理干净，取下临时管堵，检查管内有无杂物。

2）将坐便器出水口对准预留排水口放平找正，在坐便器两侧固定螺栓眼处画好印记后，移开坐便器，将印记做好十字线。

3）在十字线中心处剔φ20×60 的孔洞，把φ10 螺栓插入孔洞内用水泥栽牢，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器。

将坐便器排水口及排水管口周围抹上油灰后将坐便器对准螺栓放平，找正，螺栓上套好胶皮垫、眼圈上螺母拧至松紧适度。

（2）蹲便器安装
1）将胶皮碗套在蹲便器进水口上，套正、套实后紧固。

2）找出排水管口的中心线，并画在墙上，用水平尺（或线坠）找好竖线。

3）将下水管承口内抹上油灰，蹲便器位置下铺垫白灰膏（白灰膏厚度以蹲便器标高符合要求为准），然后将蹲便器排水口插入排水管承口内稳好。

4）用水平尺放在蹲便器上沿，纵横双向找平、找正，使蹲便器进水口对准墙上中心线。

5）蹲便器两侧用砖砌好抹光，将蹲便器排水口与排水管承口接触处的油灰压实、抹光。

然后将蹲便器排水口临时封堵。

6）稳装多联蹲便器时，应先找出标准地面标高，向上测量好蹲便器需要的高度，用小线找平，找好墙面距离，然后逐个进行稳装。

（3）洗脸盆安装
1）洗脸盆稳装
洗脸盆支架安装：应按照排水管口中心在墙上画出竖线，由地面向上量出规定的高度，画出水平线，根据盆宽在水平线上画出支架位置的十字线。

按印记剔成φ30×120孔洞。

将脸盆支架找平栽牢。

再将脸盆置于支架上找平、找正。

将φ4 螺栓上端插到脸盆下面固定孔内，下端插入支架孔内，带上螺母拧至松紧适度。

（4）挂式小便器安装
1）根据排水口位置画一条垂线，由地面向上量出规定的高度画一水平线，根据小便器尺寸在横线上做好标识，再画出上、下孔眼的位置。

2）在孔眼位置栽入支架，托起小便器挂在螺栓上。

把胶垫、垫圈套入螺栓，将螺母拧至松紧适度。

将小便器与墙面的缝隙嵌入白水泥膏补齐、抹光。

3）压盖与给水预留口连接，用扳手适度紧固。

（5）卫生器具的接口与排水管道连接时，应清除管内杂物，连接处用油灰或1:5 白灰水泥混合膏填入抹平，以防止污水外流。

（6）安装地漏要严格控制标高，地漏四周要有合理的坡度，严禁倒坡。

排水栓安装应低于池面，底上垫上胶皮垫或其他软垫，与排水管连接要拧紧锁母，防止漏水。

（7）器具试验：卫生器具安装完成后，应进行满水和通水试验，试验前应检查地漏是否畅通，各系统阀门是否关好，然后按层段分房间逐一进行通水试验。

试验时临时封堵排水口，将器具灌满水后检查各连接件不渗不漏，打开排水口，排水通畅为合格。

五、质量标准
1、排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。

地漏水封高度不得小于50mm。

2、卫生器具交工前应做满水和通水试验，满水后各连接件不渗不漏，通水试验给、排水畅通。

3、卫生器具安装的允许偏差应符合下表的规定：
4、卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。

六、成品保护
1、器具在搬运和安装时要防止磕碰，装完的洁具要加以保护，防止器具损坏。

2、在釉面砖、水磨石墙面剔孔洞时，宜用手电钻或先用小錾子轻剔釉面，待剔至砖底层处方可用力，但不得过猛，以免将面层剔碎或震成空鼓。

3、稳装后器具排水口应临时堵好，镀铬零件用纸包好，以免堵塞或损坏。

七、应注意的质量问题
1、由于划线不对中，坐便器稳装不正，应重新划线，调整工序，正确安装。

2、为避免造成卫生器具涨裂，应使用白灰膏代替白灰粉。

3、应牢固平稳垫砖以防造成蹲便器不平，左右倾斜。

八、安全、环保措施
1、使用电动工具时，应核对电源电压，遵守电器工具安全操作规程。

2、器具在搬运及安装中要轻拿轻放，以免造成人身伤害。

3、下脚料应集中堆放，装袋清运到指定地点。

4、用于各种实验的临时排水应排入专门的排水沟。
