叠螺机技术规格书
叠螺式污泥脱水机说明书
叠螺式污泥脱水机说明书产品使用说明书：SMD302型叠螺式污泥脱水机目录：1.概述2.技术参数3.组成及工作原理4.特点5.安装说明6.调试说明7.操作8.维护保养9.故障分析1.概述：SMD302型叠螺式污泥脱水机是一种紧凑设计、占地面积小、低耗能、低运行费用、高节能、高技术含量、易于维修和更换、重量轻、易于搬运的设备。
尤其适用于中小型污水厂、乡镇污水厂和污水处理站。
该脱水机采用独特微妙的滤体模式取代了传统的滤布和离心过滤方式，降低投资成本，提高处理效率。
优点：1) 可直接处理曝气池和二沉池污泥，无需建污泥浓缩池和污泥储存池，降低基建总体投资成本，并避免传统污泥浓缩池中磷释放的问题，提升污水处理系统脱磷功能。
2) 节省搅拌机等构筑物配套设备费用。
3) 节省空压机、冲洗泵等污泥脱水配套设备费用。
4) 占地面积小，降低脱水机房土建投资，污水污泥一体化，减轻后续生化反应器处理负荷，降低污水处理系统运行成本。
2.技术参数：产品型号、处理量、主电机功率、高分子絮凝剂添加率、冲洗用水量、供水水压、机型尺寸和设备重量等。
3.组成及工作原理：该设备主要由机架、螺旋轴、动环、静环、隔环、双头螺栓、絮凝搅拌机、电气控制箱等组成。
工作原理：浓缩：当螺旋推动轴转动时，设在推动轴外围的多重固活叠片相对移动，在重力作用下，水从相对移动的叠片间隙中滤出，实现快速浓缩。
脱水：经过浓缩的污泥随着螺旋轴的转动不断往前移动；沿泥饼出口方向，螺旋轴的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩；在出口处背压板的作用下，内压逐渐增强，在螺旋推动轴依次连续运转推动下，污泥中的水分受挤压排出，滤饼含固量不断升高，最终实现污泥的连续脱水。
4.特点：采用螺旋轴、浓缩段和脱水段一体化的形式，驱动部分采用减速机直连，减速机用变频电机。
优点：采用螺旋轴、浓缩段和脱水段一体化的形式，结构紧凑、占地面积小。
5.安装说明：详细介绍设备的安装位置、安装要求和安装流程等。
叠螺机和加药设备技术要求
附件二：合同设备质量技术要求及图纸污泥脱水机房成套设备1.1 设备清单1.2 供货范围完整的污泥脱水机房应成套地配备安全、有效及可靠运行所需的附件。
设备主要组成部分及供货范围（不限于此）：a.叠螺式污泥脱水机（主要含机架结构单元、污泥调理装置单元、冲洗装置单元、压滤脱水机驱动马达／减速机组单元、调理槽驱动马达／搅拌机组单元、轴承单元、喷嘴单元、控制系统）b.三厢式加药系统（主要含制药单元: 混合槽、调匀槽、储存槽进水单元: 电磁阀、压力表、流量计、过滤器搅拌单元: 两套电动不锈钢搅拌干粉投加单元: 干粉仓、精确喂料器稀释单元: 干粉自动加热除湿、润湿和稀释液位监测单元: 液位自动监测和报警控制单元:PLC控制柜，带485接口,控制整个加药系统的全自动运行）进泥药量泵调试期内所需的絮凝剂及润滑油、所有联接附件、地脚螺栓、随机备品备件、专用工具、以及其它备品备件等。
（注：工艺管线部分：加药管、冲洗水管线、自来水管、排水管、中水管以及工艺管线涉及的阀门不在供货范围之内，如涉及到其它的管线或设备所必需的阀门等需厂家成套提供。
）1.3 资料提交合同签订前供方应提交下列资料但不限于以下内容:—设备的详图及安装尺寸图, 表明所有的安装尺寸及材料—详细技术说明及设备的性能描述—制造及质量保证设施—安装方法的详细描述及安装精度规定—试运转前的调试及检测要求—控制箱的接线图及控制原理图—设备各部分的重量—备品备件表发货前需提供下列资料但不限于以下内容如合格证，测试报告，安装、维修、运行手册等随机附件。
1.4 技术要求1. 一般描述叠螺式污泥脱水机将未浓缩或浓缩之污泥凝集反应后以脱水机处理成泥饼，以便清理运送或焚化。
2. 主要设备性能要求1 工作条件安装地点: 污泥脱水机房内环境温度: -10℃-42℃介质温度: 5℃-30℃介质PH值: 6-9工作制: 12h/d2 技术参数进泥含水率: 99.2%绝干泥处理量：60～100 kg.DS／h，脱水后泥饼含水率: <80%絮凝剂类型：阳离子聚丙烯酰胺(PAM)1.5 技术要求进入叠螺式污泥脱水机的污泥在浓缩部经过重力浓缩后，被运输到脱水部，在前进的过程中随着滤缝及螺距的逐渐变小，以及背压板的阻挡作用下，产生极大的内压，容积不断缩小，达到充分脱水的目的。
叠螺机技术规格书
东辛１02污水站扩建工程污泥螺旋压滤装置1 适用范围、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、２2 相关文件、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、２３供货商要求、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、３4 供货范围、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、35 通用条件、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 46 技术要求、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 57 检验与试验、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、78 铭牌、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、89 包装与运输、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、810 备件及专用工具、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、９１1 文件要求、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 912 服务与保证、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 1１1 适用范围本技术规格书规定了用于东辛１02污水站扩建工程得污泥螺旋压滤装置得设计、制造、检验、供货及运输保护等得最低要求。
叠螺机技术书明
叠螺污泥脱水机《方案技术规格书》无锡凌德环保设备有限公司一、叠螺污泥脱水机技术方案书一）、选型报告及产品介绍项目信息：1.污泥性质---生化污泥2.污水处理量----30立方/h3.污泥浓度-------5000-15000mg/L：选定机型：EX-303 1台介绍：本脱水机广泛地运用在各行各业的污泥处理，其技术优势表现为：1、不堵塞，减少冲洗用水量，节省水费，减少清洗用水回流造成的内循环负担。
2、电控柜、絮凝混合槽和脱水主体一体化，减少占地面积，安装起来简单方便。
3、脱水机基本处于封闭作业，且处理稳定、及时，使现场臭气减少到最低，改善工人的工作环境。
4、实现全自动24小时运行，减少操作工人的劳动强度。
5、螺旋轴运转速度低，一分钟为2-3转，耗电低，现场基本没有振动和噪音。
6、日常维护时间短，维护作业简单。
7、在本国内应用业绩多，技术成熟。
注：此外，还有很多优点，请参考相关样本和技术资料。
设置环境※本脱水机属于室内规格，请设置在室内。
※请根据规格图纸进行设置。
EX-303规格书二）、叠螺机相关运行指标三)、标准流程图注：1、污泥池内的污泥浓度必须在2000mg/L以上，而且，随着污泥浓度的增大，污泥脱水机的脱水性能将随之增大，表现为泥饼的处理量增大，泥饼的的含水率降低，但是污泥浓度不能过高，要保证污泥具有足够的流动性，而且必须保证污泥浓度的相对稳定。
因此，对污泥浓缩池或贮存池要进行搅拌。
因为如果没有进行搅拌，污泥就难免分层，导致进入污泥脱水机的污泥浓度不稳定。
因为絮凝剂的添加量在调试的时候，按照某种比例设定，因此，有的时候，污泥浓度过低，造成絮凝剂的浪费，而且，如果污泥浓度过高，不能很好的絮凝，最终影响絮凝剂的效果。
标准配置的电控柜能够控制其中的一台加药泵和一台的污泥输送泵。
脱水机上有污泥回流管，通过计量能够保证等量的污泥进入污泥脱水机主体。
2、污泥输送泵污泥输送泵的作用，就是将污泥池的污泥持续输送到脱水机，对于叠螺污泥脱水机不需要用高压泵。
叠螺机技术书明
叠螺污泥脱水机《方案技术规格书》凌德环保设备一、叠螺污泥脱水机技术方案书一）、选型报告及产品介绍项目信息：1.污泥性质---生化污泥2.污水处理量----30立方/h3.污泥浓度-------5000-15000mg/L：选定机型：EX-303 1台介绍：本脱水机广泛地运用在各行各业的污泥处理，其技术优势表现为：1、不堵塞，减少冲洗用水量，节省水费，减少清洗用水回流造成的循环负担。
2、电控柜、絮凝混合槽和脱水主体一体化，减少占地面积，安装起来简单方便。
3、脱水机基本处于封闭作业，且处理稳定、及时，使现场臭气减少到最低，改善工人的工作环境。
4、实现全自动24小时运行，减少操作工人的劳动强度。
5、螺旋轴运转速度低，一分钟为2-3转，耗电低，现场基本没有振动和噪音。
6、日常维护时间短，维护作业简单。
7、在本国应用业绩多，技术成熟。
注：此外，还有很多优点，请参考相关样本和技术资料。
设置环境※本脱水机属于室规格，请设置在室。
※请根据规格图纸进行设置。
EX-303规格书二）、叠螺机相关运行指标.三)、标准流程图.页脚.注：1、污泥池的污泥浓度必须在2000mg/L以上，而且，随着污泥浓度的增大，污泥脱水机的脱水性能将随之增大，表现为泥饼的处理量增大，泥饼的的含水率降低，但是污泥浓度不能过高，要保证污泥具有足够的流动性，而且必须保证污泥浓度的相对稳定。
因此，对污泥浓缩池或贮存池要进行搅拌。
因为如果没有进行搅拌，污泥就难免分层，导致进入污泥脱水机的污泥浓度不稳定。
因为絮凝剂的添加量在调试的时候，按照某种比例设定，因此，有的时候，污泥浓度过低，造成絮凝剂的浪费，而且，如果污泥浓度过高，不能很好的絮凝，最终影响絮凝剂的效果。
标准配置的电控柜能够控制其中的一台加药泵和一台的污泥输送泵。
脱水机上有污泥回流管，通过计量能够保证等量的污泥进入污泥脱水机主体。
2、污泥输送泵污泥输送泵的作用，就是将污泥池的污泥持续输送到脱水机，对于叠螺污泥脱水机不需要用高压泵。
叠螺机技术书明
叠螺机技术书明叠螺污泥脱水机《方案技术规格书》无锡凌德环保设备有限公司一、叠螺污泥脱水机技术方案书一）、选型报告及产品介绍项目信息：1.污泥性质---生化污泥2.污水处理量----30立方/h3.污泥浓度-------5000-15000mg/L：选定机型：EX-303 1台介绍：本脱水机广泛地运用在各行各业的污泥处理，其技术优势表现为：1、不堵塞，减少冲洗用水量，节省水费，减少清洗用水回流造成的内循环负担。
2、电控柜、絮凝混合槽和脱水主体一体化，减少占地面积，安装起来简单方便。
3、脱水机基本处于封闭作业，且处理稳定、及时，使现场臭气减少到最低，改善工人的工作环境。
4、实现全自动24小时运行，减少操作工人的劳动强度。
5、螺旋轴运转速度低，一分钟为2-3转，耗电低，现场基本没有振动和噪音。
6、日常维护时间短，维护作业简单。
7、在本国内应用业绩多，技术成熟。
注：此外，还有很多优点，请参考相关样本和技术资料。
设置环境※本脱水机属于室内规格，请设置在室内。
※请根据规格图纸进行设置。
EX-303规格书二）、叠螺机相关运行指标三)、标准流程图注：1、污泥池内的污泥浓度必须在2000mg/L以上，而且，随着污泥浓度的增大，污泥脱水机的脱水性能将随之增大，表现为泥饼的处理量增大，泥饼的的含水率降低，但是污泥浓度不能过高，要保证污泥具有足够的流动性，而且必须保证污泥浓度的相对稳定。
因此，对污泥浓缩池或贮存池要进行搅拌。
因为如果没有进行搅拌，污泥就难免分层，导致进入污泥脱水机的污泥浓度不稳定。
因为絮凝剂的添加量在调试的时候，按照某种比例设定，因此，有的时候，污泥浓度过低，造成絮凝剂的浪费，而且，如果污泥浓度过高，不能很好的絮凝，最终影响絮凝剂的效果。
标准配置的电控柜能够控制其中的一台加药泵和一台的污泥输送泵。
脱水机上有污泥回流管，通过计量能够保证等量的污泥进入污泥脱水机主体。
2、污泥输送泵污泥输送泵的作用，就是将污泥池的污泥持续输送到脱水机，对于叠螺污泥脱水机不需要用高压泵。
叠螺式污泥脱水机技术描述
叠螺式污泥脱水机技术描述一、概述：叠螺式污泥脱水机主体由多重固定环、游动环和螺旋过滤部构成，将污泥的浓缩和压榨脱水工作在一筒内完成，以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式。
脱水原理：螺旋的螺距自浓缩部至脱水部变狭窄，旋转的螺旋边缘上推游动环并压缩空隙，在主体内产生容积压力，背压板产生更高的内压，合污泥脱水并排出；同时，清扫过滤部的空隙，防止赌塞。
二、技术参数（1）（2）（3）（4）（5）（6）3.组成及工作原理：3.1组成该设备主要由过滤主体（2）絮凝混合槽（3）喷淋装置（4）驱动螺旋装置（5）背压板4特点采用螺旋轴、浓缩段和脱水段一体化的形式，驱动部分采用减速机直连，减速机用变频电机。
4.1采用螺旋轴、浓缩段和脱水段一体化的形式，结构紧凑、占地面积小浓缩：当螺旋推动轴转动时，设在推动轴外围的多重固活叠片相对移动，在重力作用下，水从相对移动的叠片间隙中滤出，实现快速浓缩。
螺旋轴与固定环和游动环的间隙渐渐变小形成脱水段：经过浓缩的污泥随着螺旋轴的转动不断往前移动；沿泥饼出口方向，螺旋轴的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩；在出口处背压板的作用下，内压逐渐增强，在螺旋推动轴依次连续运转推动下，污泥中的水分受挤压排出，滤饼含固量不断升高，最终实现污泥的连续脱水。
自清洗：螺旋轴的旋转，推动游动环不断转动，设备依靠固定环和游动环之间的移动实现连续的自清洗过程，从而巧妙地避免了传统脱水机普遍存在的堵塞问题。
同时与带式浓缩脱水机、离心式脱水机相比又降低了设备成本和运行成本。
4.2固定环片与移动环片形成圆筒形过滤体设计制作巧妙由固定环片，游动环片交替重叠成的圆筒形成过滤体，一条螺旋轴贯穿其中。
通过螺旋轴的转动形成压力进行固液分离。
伴随着螺旋轴的转动（约2-5转/分），轴的外缘不停拨动游动环片，能及时清扫过滤部的空隙，防止堵塞。
4.3系列化设计时采用变频调整转速，即节省运行成本又保证污泥处理量。
叠螺机技术要求
一、采购货物规格、数量供货方在标书中提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容（含配用电机、减速器等）。
主要部件在厂家许可的条件下的寿命指标及单价、生产厂家、型号，这部分应在投标时单独开列，供买方在购买时参考。
设备生产厂家应具有良好信誉和丰富的制造经验,具有10年以上的该种设备的制造资历，应提供近5年不少于3个工程成功运行业绩。
二、技术要求及规范1、工作条件安装地点: 污泥脱水机房内环境温度: -10℃-40℃介质温度: 0℃-40℃介质PH值: 7-92、技术参数3、设备结构配置叠螺污泥脱水机主要配置：①固定环、活动环以及螺旋轴所形成的过滤主体，②调节进泥量的计量槽，③让污泥和絮凝剂充分搅拌反应的絮凝混合槽，④清洗用的喷淋装置，⑤螺旋轴的驱动装置，⑥防止滤液的飞散和臭气对策的防臭边盖，⑦最终调整脱水泥饼含水率的背压板,⑧控制系统等组成。
（1）叠螺过滤主体叠螺过滤本体由固定环、活动环、螺旋轴、螺杆，垫片和若干连接板等组成，固定环通过若干根螺杆将其连接在一起，在固定环之间装有垫片和活动环，固定环和活动环均由耐磨的材料制作而成，使得整机的寿命较长，螺旋轴穿在固定环和活动环中间，并且活动环空套于螺旋轴上。
活动环和固定环之间通过垫片形成滤缝。
采用异形环片，以防堵塞。
通过调节垫片的厚度，从浓缩部到脱水部，滤缝逐渐变小。
过滤本体内进泥浓缩段采用重力浓缩，随着螺旋轴将污泥不断向前推进，腔内充满污泥，活动环被螺旋轴带动，保证滤缝不堵塞，而且又能够起到剪切污泥的作用。
本项目所采用设备单机处理干泥量达DS 390-480Kg∕h；（2）螺旋轴的驱动装置驱动装置为设备的动力源，驱动装置的性能将直接影响整机的性能，选用性能优越的电机，螺旋轴的速度可以通过无级变速（变频调速）进行调节。
（3）絮凝混合系统混合系统主要用于将污泥与药剂进行充分混合，形成矾花流入叠螺主体进行压榨脱水。
在混合槽设有进泥口、溢流口、加药口和放空口，并设有液位调节装置，从而可以调节污泥的进给量。
叠螺机和加药设备技术要求(DOC)
附件二：合同设备质量技术要求及图纸污泥脱水机房成套设备1.1 设备清单1.2 供货范围完整的污泥脱水机房应成套地配备安全、有效及可靠运行所需的附件。
设备主要组成部分及供货范围（不限于此）：a.叠螺式污泥脱水机（主要含机架结构单元、污泥调理装置单元、冲洗装置单元、压滤脱水机驱动马达／减速机组单元、调理槽驱动马达／搅拌机组单元、轴承单元、喷嘴单元、控制系统）b.三厢式加药系统（主要含制药单元: 混合槽、调匀槽、储存槽进水单元: 电磁阀、压力表、流量计、过滤器搅拌单元: 两套电动不锈钢搅拌干粉投加单元: 干粉仓、精确喂料器稀释单元: 干粉自动加热除湿、润湿和稀释液位监测单元: 液位自动监测和报警控制单元:PLC控制柜，带485接口,控制整个加药系统的全自动运行）进泥药量泵调试期内所需的絮凝剂及润滑油、所有联接附件、地脚螺栓、随机备品备件、专用工具、以及其它备品备件等。
（注：工艺管线部分：加药管、冲洗水管线、自来水管、排水管、中水管以及工艺管线涉及的阀门不在供货范围之内，如涉及到其它的管线或设备所必需的阀门等需厂家成套提供。
）1.3 资料提交合同签订前供方应提交下列资料但不限于以下内容:—设备的详图及安装尺寸图, 表明所有的安装尺寸及材料—详细技术说明及设备的性能描述—制造及质量保证设施—安装方法的详细描述及安装精度规定—试运转前的调试及检测要求—控制箱的接线图及控制原理图—设备各部分的重量—备品备件表发货前需提供下列资料但不限于以下内容如合格证，测试报告，安装、维修、运行手册等随机附件。
1.4 技术要求1. 一般描述叠螺式污泥脱水机将未浓缩或浓缩之污泥凝集反应后以脱水机处理成泥饼，以便清理运送或焚化。
2. 主要设备性能要求1 工作条件安装地点: 污泥脱水机房内环境温度: -10℃-42℃介质温度: 5℃-30℃介质PH值: 6-9工作制: 12h/d2 技术参数进泥含水率: 99.2%绝干泥处理量：60～100 kg.DS／h，脱水后泥饼含水率: <80%絮凝剂类型：阳离子聚丙烯酰胺(PAM)1.5 技术要求进入叠螺式污泥脱水机的污泥在浓缩部经过重力浓缩后，被运输到脱水部，在前进的过程中随着滤缝及螺距的逐渐变小，以及背压板的阻挡作用下，产生极大的内压，容积不断缩小，达到充分脱水的目的。
叠螺机技术书明
备注 主体 SUS304 主体 SUS304 视污泥具体情况，数据有所变化 视污泥具体情况，数据有所变化
≥17000 小时 ≥36000 小时
产地日本 此标准仅为设备的运行，污水处理过
程中所产生的其他噪音不列入
三)、标准流程图
泡药机 P
高分子絮凝剂加药泵
脱水机单位构成 供水口 加药口
计量槽 进泥口
标准配置里面，电控柜能够控制一台污泥输送泵。 3、高分子絮凝剂输送泵（定量泵） 高分子絮凝剂输送泵的作用就是将溶解好的高分子絮凝剂输送到脱水
机的絮凝混和槽。根据脱水机的绝干污泥的处理量、絮凝剂添加率、稀释倍 率可以计算出高分子絮凝剂的添加量。选用合适的高分子絮凝剂输送泵，脱 水机的标准配置里面，电控柜可以控制一台加药泵。絮凝剂添加率与污泥性 质和絮凝剂种类有关，理想的矾花直径为 5mm。稀释倍率也可以根据实际情 况适当调整基本上稀释倍数在 0.1-0.2%。
用电量
1.95kw/hr
冲洗用水量
100L/h
高分子絮凝剂添加率
对 DS ～0.8%
维持管理频度
5 分钟/天
供水水压
0.1～0.2MPa
介绍：
本脱水机广泛地运用在各行各业的污泥处理，其技术优势表现为：
1、不堵塞，减少冲洗用水量，节省水费，减少清洗用水回流造成的循
环负担。
2、电控柜、絮凝混合槽和脱水主体一体化，减少占地面积，安装起来
210G95 20 A BC PS-3S
叠螺402技术文件
目录一叠螺技术说明二 MYEPJ1500型一体化溶解加药装置技术说明三售后服务承诺书一叠螺技术说明1 MTEP402叠螺式污泥脱水机流程图2设备尺寸图一体化加药机叠螺3033、设备参数机型MYEP-402处理量绝干泥300kg/h 用电量 4.5kw/h冲洗用水量160L/h高分子絮凝剂添加率对DS 0.2 ～0.6% 维持管理频度5分钟/天供水水压0.1～0.2MPa净重4500kg运行重量7000kg3.4污泥浓缩脱水一体机运行参数○单机处理能力:280kgDS～320kgDS/h○泥饼含水率: 78%-85%○固相回收率: ≥95%○运行方式: 自动控制，也可手动控制○固定环寿命: ≥8年○游动环寿命: ≥5年○螺旋轴寿命: ≥11年○螺旋轴的转速变频可调，范围为1.0—3.2转/ min4、工作原理及主要结构叠螺污泥脱水机由叠螺体、驱动装置、滤液槽、混合系统、架体等组成。
叠螺污泥脱水机工作时，通过污泥泵将污泥提升至混合槽后，此时，加药泵也定量地对混合槽输送药液，搅拌电机带动整个搅拌系统将污泥与药液进行充分混合，从而产生絮凝矾花，当液位达到液位传感器上位时，此时液位传感器得到信号，使得叠螺主体电机工作，从而开始压滤流入至叠螺主体内污泥，在螺旋轴的作用下，将污泥一步一步提升至污泥出口，滤液则从固定环和游动环之间的间隙中流出来。
叠螺污泥脱水机是运用了螺杆挤压原理，通过螺杆直径和螺距变化产生的强大挤压力，以及游动环与固定环之间的微小缝隙，实现对污泥进行挤压脱水的一种新型的固液分离设备。
4.1叠螺机主体叠螺体由固定环、游动环、螺旋轴、螺杆，垫片和若干连接板等组成，固定环通过六根螺杆将其连接在一起，在固定环之间装有垫片和游动环，固定环和游动环均由耐磨的材料制作而成，使得整机的寿命较长，螺旋轴穿在固定环和游动环中间，并且游动环空套于螺旋轴上。
主体是由多重固定环和游动环构成，螺旋轴贯穿其中形成的过滤装置。
叠螺式污泥脱水机说明书
叠螺式污泥脱水机说明书产品使用说明书SMD302型叠螺式污泥脱水机目录1 概述2 技术参数3 组成及工作原理4 特点5 安装说明6 调试说明7 操作8 维护保养9 故障分析1 概述：叠螺式污泥脱水机是一种设计紧凑占地空间小、低耗能低运行费用高节能高技术含量、便于维修及更换、重量小、便于搬运的设备。
,特别适合中小型污水厂、乡镇污水厂、污水处理站。
该脱水机以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式，降低投资成本，提高处理效率。
(1)可直接处理曝气池和二沉池污泥，无需建污泥浓缩池和污泥储存池，降低基建总体投资成本，并避免传统污泥浓缩池中磷释放的问题，提升污水处理系统脱磷功能。
(2)节省搅拌机等构筑物配套设备费用(3)节省空压机、冲洗泵等污泥脱水配套设备费用(4)占地面积小，降低脱水机房土建投资,污水污泥一体化，减轻后续生化反应器处理负荷，降低污水处理系统运行成本。
2技术参数3组成及工作原理：3.1组成该设备主要由机架、螺旋轴、动环、静环、隔环、双头螺栓、絮凝搅拌机、电气控制箱等组成。
4特点采用螺旋轴、浓缩段和脱水段一体化的形式，驱动部分采用减速机直连，减速机用变频电机。
4.1采用螺旋轴、浓缩段和脱水段一体化的形式，结构紧凑、占地面积小浓缩：当螺旋推动轴转动时，设在推动轴外围的多重固活叠片相对移动，在重力作用下，水从相对移动的叠片间隙中滤出，实现快速浓缩。
螺旋轴与固定环和游动环的间隙渐渐变小形成脱水段：经过浓缩的污泥随着螺旋轴的转动不断往前移动；沿泥饼出口方向，螺旋轴的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩；在出口处背压板的作用下，内压逐渐增强，在螺旋推动轴依次连续运转推动下，污泥中的水分受挤压排出，滤饼含固量不断升高，最终实现污泥的连续脱水。
自清洗：螺旋轴的旋转，推动游动环不断转动，设备依靠固定环和游动环之间的移动实现连续的自清洗过程，从而巧妙地避免了传统脱水机普遍存在的堵塞问题。
(完整word版)叠螺式污泥脱水机说明书模板
产品使用说明书SMD302型叠螺式污泥脱水机目录1 概述2 技术参数3 组成及工作原理4 特点5 安装说明6 调试说明7 操作8 维护保养9 故障分析1 概述：叠螺式污泥脱水机是一种设计紧凑占地空间小、低耗能低运行费用高节能高技术含量、便于维修及更换、重量小、便于搬运的设备。
,尤其适合中小型污水厂、乡镇污水厂、污水处理站。
该脱水机以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式，降低投资成本，提高处理效率。
(1)可直接处理曝气池和二沉池污泥，无需建污泥浓缩池和污泥储存池，降低基建总体投资成本，并避免传统污泥浓缩池中磷释放的问题，提升污水处理系统脱磷功能。
(2)节省搅拌机等构筑物配套设备费用(3)节省空压机、冲洗泵等污泥脱水配套设备费用(4)占地面积小，降低脱水机房土建投资,污水污泥一体化，减轻后续生化反应器处理负荷，降低污水处理系统运行成本。
2技术参数3组成及工作原理：3.1组成该设备主要由机架、螺旋轴、动环、静环、隔环、双头螺栓、絮凝搅拌机、电气控制箱等组成。
4特点采用螺旋轴、浓缩段和脱水段一体化的形式，驱动部分采用减速机直连，减速机用变频电机。
4.1采用螺旋轴、浓缩段和脱水段一体化的形式，结构紧凑、占地面积小浓缩：当螺旋推动轴转动时，设在推动轴外围的多重固活叠片相对移动，在重力作用下，水从相对移动的叠片间隙中滤出，实现快速浓缩。
螺旋轴与固定环和游动环的间隙渐渐变小形成脱水段：经过浓缩的污泥随着螺旋轴的转动不断往前移动；沿泥饼出口方向，螺旋轴的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩；在出口处背压板的作用下，内压逐渐增强，在螺旋推动轴依次连续运转推动下，污泥中的水分受挤压排出，滤饼含固量不断升高，最终实现污泥的连续脱水。
自清洗：螺旋轴的旋转，推动游动环不断转动，设备依靠固定环和游动环之间的移动实现连续的自清洗过程，从而巧妙地避免了传统脱水机普遍存在的堵塞问题。
同时与带式浓缩脱水机、离心式脱水机相比又降低了设备成本和运行成本。
叠螺污泥脱水机技术参数表
项目
参数
基本参数
型号
RZDL131
设备尺寸
L2000×W750×H1080(mm)
污泥产量
10-14kg/hds
整机功率
N=0.36kw IP55 F
叠螺主体
材质
环片：304不锈钢（整体式）；螺旋叶Leabharlann ：304不锈钢+碳化钨耐磨喷涂
垫圈及螺杆：304不锈钢
叠片厚度：3mm
混合槽、机架
材质
混合槽：304不锈钢，厚度：2mm
机架：304不锈钢，厚度：3mm
电控柜
材质/品牌
电器元件正泰
减速机
国贸或纵力
安装要求
1、根据设备尺寸，检查设备基础是否符合摆放设备；并检查设备基础平面度，误差不得超过10mm。超过需准备钢板安装时垫平。
2、吊装：起吊点是靠近主驱动装置的两个吊耳，用化纤吊绳挂住吊耳，起重机慢慢将设备拉起，对准安装位置后准备设备就位。
3、调整在起吊状态中调整安装位置，保证设备主机的水平度误差不超过1cm。准确定位后,将设备的机架与化学锚拴或地脚螺栓固定。不得采用“膨胀螺栓”固定。
4、电气接线依照《电气接线图》或《电气原理图》来接线。
需要配套的设备平台
1、根据《设备尺寸图》，设备基座需做400-500mm高，方便污泥装袋。
附件 ：《设备尺寸图》
(完整word版)叠螺机技术要求
叠螺污泥脱水机技术要求一、采买货物规格、数目序号名称规格型号(mm)单位数目备注叠螺式污泥脱水合用于生化污1机DL-403套1泥的脱水供货方在标书中供给详尽供货清单，清单中挨次说明型号、数目、产地、生产厂家等内容（含配用电机、减速器等）。
主要零件在厂家允许的条件下的寿命指标及单价、生产厂家、型号，这部分应在招标时独自开列，供买方在购置时参照。
设施生产厂家应拥有优秀信用和丰富的制造经验, 拥有 10 年以上的该种设施的制造资历，应供给近 5 年许多于 3 个工程成功运行业绩。
二、技术要求及规范1、工作条件安装地址 :污泥脱水机房内环境温度 :-10℃-40 ℃介质温度 :0℃-40 ℃介质 PH值:7-92、技术参数办理能力：绝干量 DS 390-480 Kg ∕ h进泥含固率：≥ 1%进泥量 :40m3/h泥饼含水率：75-85%日工作时间：可知足 24h连续或间歇运行冲刷水：自来水，清水耗量 100L/h螺旋轴转速：变频调速功率 5.7kw配套现场控制柜输出信号 4-20mA冲刷耗水量：清水耗量 100L/h （水量依据现场实质状况，不固定），3、设施构造配置叠螺污泥脱水机主要配置：①固定环、活动环以及螺旋轴所形成的过滤主体，②调理进泥量的计量槽，③让污泥和絮凝剂充足搅拌反响的絮凝混淆槽，④冲洗用的喷淋装置，⑤螺旋轴的驱动装置，⑥防备滤液的飞散和臭气对策的防臭边盖，⑦最后调整脱水泥饼含水率的背压板 , ⑧控制系统等构成。
（1）叠螺过滤主体叠螺过滤本体由固定环、活动环、螺旋轴、螺杆，垫片和若干连结板等构成，固定环经过若干根螺杆将其连结在一同，在固定环之间装有垫片和活动环，固定环和活动环均由耐磨的资料制作而成，使得整机的寿命较长，螺旋轴穿在固定环和活动环中间，并且活动环空套于螺旋轴上。
活动环和固定环之间经过垫片形成滤缝。
采纳异形环片，以防拥塞。
经过调理垫片的厚度，从浓缩部到脱水部，滤缝渐渐变小。
过滤本体内进泥浓缩段采纳重力浓缩，跟着螺旋轴将污泥不停向前推动，腔内充满污泥，活动环被螺旋轴带动，保证滤缝不拥塞，并且又能够起到剪切污泥的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

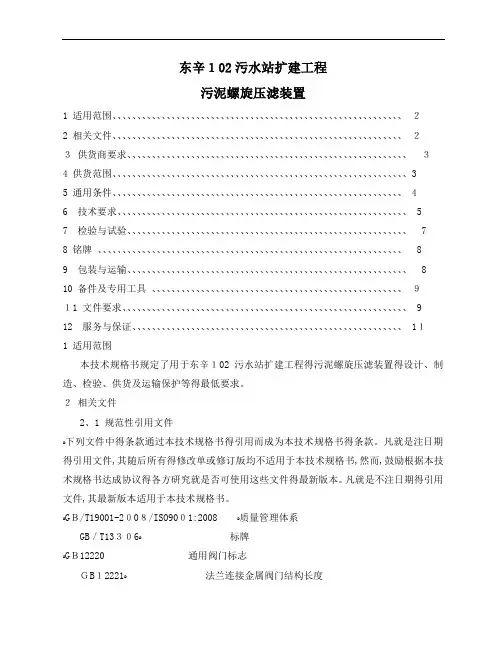

东辛102污水站扩建工程污泥螺旋压滤装置1 适用围 (2)2 相关文件 (2)3 供货商要求 (3)4 供货围 (3)5 通用条件 (4)6 技术要求 (5)7 检验与试验 (7)8 铭牌 (8)9 包装与运输 (8)10 备件及专用工具 (9)11 文件要求 (9)12 服务与保证 (11)1 适用围本技术规格书规定了用于东辛102污水站扩建工程的污泥螺旋压滤装置的设计、制造、检验、供货及运输保护等的最低要求。
2 相关文件2.1 规性引用文件下列文件中的条款通过本技术规格书的引用而成为本技术规格书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本技术规格书，然而，鼓励根据本技术规格书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本技术规格书。
GB/T19001-2008/ISO9001:2008 质量管理体系GB/T13306 标牌GB12220 通用阀门标志GB12221 法兰连接金属阀门结构长度GB/T12224 钢制阀门一般要求GB/T13927 通用阀门压力试验GB/T19672 管线阀门技术条件GB/T12241 安全阀一般要求GB/T8163 输送流体用无缝钢管GB/T12459 钢制无缝对焊管件HG/T20592～20635 钢制管法兰、垫片、紧固件GB/T13384 机电产品包装通用技术条件GB/T 14626 锻钢制螺纹管件GB50017 钢结构设计规GB50205 钢结构工程施工质量验收规GB50236 现场设备、工业管道焊接工程施工及验收规GB50205 钢结构工程施工质量验收规GB50428 油田采出水处理设计规SY/T 10041 石油设施电器设备安装一级一类和二级二类区域划分的推荐做法GB50054 低压配电设计规HG/T20507 自动化仪表选型设计规定HG/T205x2 仪表配管配线设计规定HG/T20509 仪表供电设计规定HG/T20511 信号报警、安全联锁系统设计规定HG/T20513 仪表系统接地设计规定业主文件中所引用的相关规2.2 优先顺序应遵照下列优先次序执行：本技术规格书规性引用文件若本技术规格书与其它有关的数据表、图纸、技术规格书以及上述标准和规出现相互矛盾时，应按最为严格的执行。
2.3 供货商若有与以上文件不一致的地方，应在其投标书中予以说明，若没有说明，则被认为完全符合上述文件的所有要求。
即使供货商符合本技术规格书的所有条款，也并不等于解除供货商对所提供的设备及附件应当承担的全部责任，所提供的设备及附件应当具有正确的设计，并且满足规定的设x和使用条件及当地有关的健康和安全法规。
2.4 对于不能妥善解决的问题，供货商有责任以书面形式通知业主。
3 供货商要求3.1供货商应通过ISO9000质量体系认证或与之等效的质量体系认证，证书必须在有效期。
3.2供货商能够提供良好的售后服务和技术支持，供货商应有在近年来油田采出水处理工程或其他相关领域中的供货业绩、设计、制造能力证明及提供长期技术支持的能力。
供货商需提供污泥螺旋压滤装置的实际应用证明。
3.3 供货商可根据经验、技术和产品，推荐和提供与本技术规格书不同的方案。
这些方案应用中文加以详细和完整的描述，以供业主评估和决策。
3.4 供货商推荐的产品应该是成熟的、技术先进的产品类型，经过证明，在要求的操作条件下能够稳定、可靠地工作。
3.5 除非经业主批准x污泥螺旋压滤装置应完全满足本技术规格书、数据表及其它相关文件的要求。
本技术规格书中的任何遗漏都不能作为解脱供货商责任的依据，所有改动应提交给业主批准。
4 供货围4.1 概述4.1.1 供货商应对污泥螺旋压滤装置的设计、材料采购、制造、零部件的组装、检验与试验、图纸、资料的提供以及与各个分包商间的联络、协同负有全部责任。
供货商还应对设备的性能、安装、调试负责。
4.1.2 供货商所提供的污泥螺旋压滤装置应是业主指定日期以后生产的，在此之前生产的污泥螺旋压滤装置不应使用在本工程上。
4.2 供货围供货商所提供的设备应包含满足现场安装及设备运行所需要的全部设施和材料；此外，用于本设备调试所需的专用工具和材料，以及备品备件等都应随机提供。
污泥螺旋压滤装置共计1套，供货围应包括但不限于以下部分：1) 自动污泥螺旋压滤机 1 套；2) 污泥罐 1 座；3) 污泥搅拌装置 1 套；4) 自动贮泥斗 1 套；5) 自动配药加药装置 1 套；6) 操作间1 间；7) 所供设备为整体供货，包括支架及联合底座、其间的连接管线、阀门及其它材料，与外部设备、管线的接口需提供配对法兰、垫片、螺栓、螺母等；8) 铭牌；9) 试车、开车备件及专用工具；10) 设备设有吊装环；11) 服务（现场安装、调试及技术培训）；12) 相关文件。
4.3 交接界限（1）管线系统供货商应提供污泥螺旋压滤装置的安装尺寸及接管图，所有与污泥螺旋压滤装置连接的管道接口应采用法兰连接，供货商应提供配对法兰（包括垫片、螺栓和螺母）。
（2）电源与控制线路供货商应提供单独的接线盒用来与外部电源及中央控制系统的电缆相连接(需要时)。
（3）基础供货商应提供污泥螺旋压滤装置基础条件图及基础的连接方式。
5 通用条件5.1 自然条x（1）气象条件历年平均气压： 101.47kPx历年平均气温： 12.6℃历年平均地面温度： 14.7℃极端最高气温： 39.7℃极端最低气温： -18.1℃历年最大冻土深度： 580mm历年平均降水量： 615.3mm历年平均相对湿度： 66%历年最多风向、风向频率： SSW、13%（2）地震设防抗震设防烈度：7度5.2 工作场所污泥螺旋压滤装置安装于室外防爆区。
5.3 工作介质污泥螺旋压滤装置工作介质为油田采出水处理过程中产生的污泥。
6 技术要求6.1 设计要求6.1.1 污泥螺旋压滤装置应在设计温度和设计压力下满足规定的强度要求。
6.1.2 设备参数①自动污泥螺旋压滤机数量：1套进泥量：5～15m³/h进料含水率：≤99.8%出料（污泥）量：≥ 10吨/天出料（污泥）含水率：≤80%②自动贮泥斗贮泥量：3m³控制方式：液压，设置液压泵站。
6.2 材料要求6.2.1 污泥螺旋压滤装置所有选用的材料应符合相应的标准规且满足相关技术规格书的要求。
供货商应保证所选材料适用于本污泥螺旋压滤装置的工作介质和工作环境。
所有材料应该是新的、未经使用过的且不存在任何影响到性能的缺陷，不允许使用低价劣质材料，材料来源应在制造前经业主审批，未得到书面认可不得使用。
6.2.2 自动污泥螺旋压滤机的螺旋轴、游动环及固定环应使用316L不锈钢材质。
6.2.3 阀门选择的材料应能满足当地环境条件和运行条件的要求，且其密封性能应为零泄漏（GB/Tx3927规定A级）。
6.2.4 管材、管件及法兰的材料及标准见表1。
表1 管材、管件及法兰的选材表污泥螺旋压滤装置的制造应遵循本规格书及相关标准规。
6.4 电气要求6.4.1 电气装置电机电源采用380V，50Hz。
6.4.2 污泥螺旋压滤装置由供货商根据橇块功能的要求自带配电箱，配电箱按防爆设计，供货商应提供装置总用电负荷及配电箱位置，业主根据其资料及要求将外部电源电缆接至橇块上的配电箱，配电箱自带总进线开关，用于整个装置的保护及维修。
配电箱至本橇块各用电设备的电缆由橇块供货商一起配套，并负责安装及调试。
6.4.3 各类电器接插件的安装应接触良好，操作盘、柜、机、泵及相关设备均应有安全保护措施，保证电气安全。
配电箱尚应符合国家及相关行业规定，安装应便于操作。
6.5 自控要求6.5.1 污泥螺旋压滤装置由供货商根据撬块功能的要求自带就地控制盘，控制盘按防爆设计，控制盘可与配电箱合用一个机柜。
6.5.2 控制盘具备如下功能：（1）实现污泥螺旋压滤装置的自动控制。
（2）监测污泥螺旋压滤装置的运行状态和故障；（3）盘柜至少设有手动/自动切换开关、机泵控制开关、单台机泵状态显示灯、故障报警灯、电源指示灯等。
6.5.3 所有进出控制盘的信号控制电缆都通过端子排进出，接线端子应留有2x%以上的余量。
其控制盘部以及控制盘到橇块各仪表、机泵的接线、电源分配、接地等工作由供货商依据相关标准规完成，并提供橇接线所需的电气密封接头。
所有信号电缆接线端子应标识清楚。
并在中标后提供详细的盘接线端子图。
6.5.4 装置配备的仪器、仪表的量程和精度应满足设备性能的需要所有仪表采用SI 单位制，可同时提供英制单位。
6.6 防腐要求6.6.1 供货商应根据本工程的工况环境评估装置的腐蚀性，制定技术可靠、经济合理的防腐措施，设备外壁及部构件外壁可通过采用耐蚀合金材料、非金属材料、衬、防腐涂层、阴极保护等方式进行腐蚀控制，确保该装置及部所有构件的耐腐蚀性能满足设计工况条件及使用寿命的要求，并且不得影响该设备的正常运行x6.6.2 当碳钢设备的外壁采用防腐涂层方式进行腐蚀控制时，可采用表2中的涂层结构，也可采用由供货商推荐并经业主审查同意的方案。
最外层涂层的颜色应符合相关规的要求。
表2 防腐涂层结构表要求，同时应符合相关规的要求，防腐涂层仍应满足以下要求：（1）采用的涂料应有类似工况下的成功使用业绩。
（2）同一涂层结构的底、面漆配套涂料品种应为同一生产厂家生产，不得将不同厂家的涂料产品混用。
（3）涂料施工严格遵循涂料生产商的指导建议及相关规的要求。
（4）表面除锈质量等级应达到GB/T8923中Sa2.5级的要求。
（5）涂层体系及涂装要求应符合相关规的要求，涂层干膜总厚度≧300μm 。
（6）采用可靠的涂装工艺，应确保涂层的连续性和完整性，尤其是焊缝、构件连接、边角等部位的涂层必须完整，无漏点。
6.6.4 供货商应在设备制造前，应提交防腐方案、安装工艺及相关的材料检验报告、业绩等资料供业主审查。
交货时，应随设备提交有关涂装检测报告。
6.6.5 污泥螺旋压滤装置各部件在焊接时应采取对防腐涂层（含镀锌层）的保护措施，如果不能避免焊接对防腐层的破坏，则该连接处应采用法兰连接。
6.7 组装组装前应对全部零件进行检验，合格后才允许组装。
6.8 其他供货商应根据设计流量对所提供的设备规格、管径、仪表等进行核算。
7 检验与试验7.1 一般要求污泥螺旋压滤装置的检测和试验除要遵循本技术规格书外，尚需遵循相关标准规。
7.2 出厂试验7.2.1阀门及管线分别GB/T13927、GB50235中的相关规定进行试验。
7.2.2 污泥螺旋压滤装置在出厂性能试验前应通过试运转检验，试运转的持续时间应不少于120min。
7.2.3 除非另有协议，试验应在环境温度下进行。
7.2.4 在试验完成后，污泥螺旋压滤装置的、外表面应彻底清理干净，不得有焊渣、铁锈、污垢、砂粒、杂物等存在。
