广联达钢筋算量输入法问答

合集下载

广联达钢筋问题解答

广联达钢筋问题解答

钢筋输入规则总说明1、“{}”表示可选项。

2、“<>”表示分隔符,不能输入。

3、级别用A、B、C、D、L、N<不区分大小写>。

各种代号所代表钢筋的专业符号如下表:钢筋信息输入代号A<一级> B<二级> C<三级> D<新三级> L<冷轧带肋> N<冷轧扭>直接输入法钢筋级别输入代号 1 2 3 4 5 64、间距符号使用“@”或“-”表示,二者等同。

5、直径使用标准直径:4,5,6,6.5,7,8,9,10,11,12,13,14,16,18,20,22,25,28,30,32,36,40,50。

6、“+”表示连接符。

7、“/”表示箍筋间距的分隔符,对于梁的纵筋使用“/”表示上下排的分隔符号。

8、“数量”表示钢筋数量,在{1..300}之间整数。

墙水平钢筋格式:{(排数)}<级别>直径@间距{+{(排数)}<级别>直径@间距……}参数说明:排数:1~9之间,不输入默认为1示例:(2)B12@200垂直钢筋格式:{(排数)}<级别>直径@间距{+{(排数)}<级别>直径@间距……}参数说明:排数:1~9之间,不输入默认为1示例:(2)B12@200拉筋格式:<级别>直径@间距1*间距2示例:A6@600*600柱、芯柱角筋格式:数量<级别>直径{+数量<级别>直径……}示例:4B25,也可以输成如下格式:*2B25+2B25,此格式表示:当前层2根25的钢筋在本层需要锚固计算,其余2根25表示不计算锚固连续伸入上层;#3B25+1B25,此格式表示:当前柱3根25的钢筋需要按外侧钢筋锚固计算,另外1根25表示按内侧钢筋锚固计算。

全部纵筋格式:数量<级别>直径{+数量<级别>直径……}示例:4B25+20B22+10B20,也可以输成如下格式:*4B25+*5B22+10B20,此格式表示:当前层4根25和5根22的钢筋在本层需要锚固计算,10根20表示不计算锚固连续伸入上层;#8B25+15B25,此格式表示:当前柱8根25的钢筋需要按外侧钢筋锚固计算,15根25表示按内侧钢筋锚固计算。

广联达钢筋软件常见问题

广联达钢筋软件常见问题

钢筋常见问题1、斜屋面屋脊的负筋怎么布置?布置在屋脊上它会自动沿斜屋面弯折2、箍筋间距不同怎么输入?在间距之间用“/”隔开,例:A10@100/200。

另外柱子中外侧箍筋与内侧箍筋直径不同时用“+”连接,外侧的在前面3、梁的单加钢筋腋怎么输入在梁的平法表格里面输入:根数+级别+直径4、在打开软件时报错“Aceess···read···”点击“我的电脑”——属性——设置——更改盘的虚拟内存5、钢筋汇总完成后提示钢筋长度超构件自身长度2倍怎么处理?在工具—选项—其他把校验钢筋长度值勾去掉6、在钢筋里面怎么调整梁的方向?在梁平法表格里面点击“调换起始跨”即可7、新GGJ2013打开旧2013做的工程保存后出现了两个相同文件(一个是后缀名只含有我们保存当天的日期且为灰色日期,一个是在原来老文件保存灰色日期的后面多了一个现在我们保存日期且为黑体)删除有黑色字体的工程即可(如果我们没有删除,在下次打开带黑色日期的工程保存后他又会多出一个工程)主要是由于用户之前用的是低版本的2013现在使用高版本的2013打开,软件会自动进行文件备份,多出的那些文件就是升级后产生的备份文件。

8、条形基础分布筋净长的计算不对`条形基础两头无相交条基时根据06G101-6(58,59页)分布筋净长应减除一端长为条基宽度的值;当条基端头有相交时一边条基分布筋净长通算但另一边条基的分布筋的净长应算到上一边的内侧(但软件把搭接的150也加入净长中去了,但没有影响钢筋总长度,只是软件的计算式表达方式不太对)9、板负筋按梁布置时出错板负筋按梁布置时,可能布置在某一跨也可能布置在了这颗梁的全部跨所以建议大家在布置负筋时尽量不要使用按梁布置板负筋,建议使用画线布置10、在使用“平齐板顶”这个功能时梁标高没有发生(梁两侧都有板但一侧斜,另一侧没有斜)由于梁另一侧板没有定义成斜板所以软件在识别时梁没有跟斜板平齐11、用户在新建工程时选择按中轴线计算,但是在绘图输入里面发现还是按外皮计算的,为什么?在2013如果我们选择按中轴线计算钢筋量时在编辑钢筋时箍筋还是按外皮计算时的计算式,但实际在报表中(钢筋明细表中)发现它已经是按中轴线计算的12、剪力墙内外侧钢筋直径不一样的时候怎样处理左右侧不同配筋形式:(1)B14@100+(1)B12@100;不同排数的钢筋信息用“+”连接;当用“+”连接时则表示钢筋从左侧到右侧的顺序布置。

广联达GGJ百问百答集锦

广联达GGJ百问百答集锦

⼴联达GGJ百问百答集锦钢筋抽样GGJ20091. 在GGJ10.0中,变截⾯柱通过在下层柱的纵筋中输⼊“*”表⽰本层锚固,GGJ2009中是否⾃动判断变截⾯柱钢筋?答:GGJ2009中,柱的计算设置中有“层级变截⾯钢筋⾃动判断”的选项,选择“是”时,软件⾃动判断是否连续通过,但是如果纵筋输⼊“*”,该设置不起作⽤。

2、在钢筋2009⾥⾯可不可以把新建⼯程使默认的“报表类别”和“损耗设置’等内容修改为常⽤的内容,因为本地区⼤多数⼯程的设置都⼀样,每次都来设置⽐较⿇烦。

答:可以。

点击“⼯具”菜单中的“选项”。

点击“其它”,在⾥⾯可对初始缺省⼯程设置进⾏设置,以后相同类型⼯程就不⽤再设置了,如图1所⽰。

3、钢筋10.0在⼯具菜单中“选项”⾥,有“单双⾯焊计算搭接长度”的选项,在钢筋2009⾥怎么没有呢?答:在钢筋2009⾥,⼯程设置——计算设置——搭接设置,界⾯左下⾓有这个选项可以设置,如图2所⽰。

4、在当前楼层中,已经在轴⽹上绘制了构件图元,这时候发现轴⽹轴距定义错误,修改轴距后已经绘制好的构件图元位置全部错误,需要重新绘制时怎么办?答:⽤“块拉伸”的功能即可处理。

可以把构件拉伸或者压缩到指定的长度。

这样就避免了轴⽹修改了长度,构件重复绘制的问题。

5、之前建⽴的楼层,没有绘制构件,为什么⽆法删除?答:绘图区域处于该楼层,⽆法删除,在绘图区域切换到其他楼层,再删除即可。

6、10.0做的⼯程转成2009的会不会被覆盖?答:不会被覆盖,软件会在原来⽂件的位置保留⼀个GGJ10.0的备份,升级后⽣成新的⽂件。

7、关于钢筋软件2009—⼯程设置—弯勾设置⾥“箍筋弯勾平直段计算按构件抗震考虑”选项是否需要打对勾,此设置有什么作⽤?答:抗震箍筋弯勾是11.9d,⾮抗震的是6.9d。

⼯程中,可能出现的情况是,⼯程是抗震的,但某些构件是按⾮抗震设计的,⽐如井字梁。

此时,⼯程中⼤部分构件都应按抗震的11.9d计算,⾮抗震构件都按6.9d计算。

2015广联达钢筋软件算量常见问题百问百答

2015广联达钢筋软件算量常见问题百问百答

29 节点设置
柱/墙柱
是否可以设置桩上柱插筋弯折 桩上柱插筋弯折长度,软件能否设
长度?
置?一般软件默认的是多少?
可以设置,在工程设置——节点设置——桩上柱插 筋节点,直接修改即可,软件默认的弯折长度是 10d
4
序 一级分类 二级分类

问题
问题描述
解决方案
30 节点设置 31 节点设置 32 节点设置 33 节点设置 34 节点设置
柱/墙柱 柱/墙柱
修改计算设置中柱基础插筋弯 折长度为特定数值后节点设置 中不关联?
如何设置伸入基础锚固区长度 不一样的框架柱角筋和边筋?
修改计算设置中柱基础插筋弯折长度 为特定数值后,节点设置中的插筋节 点还是默认为 a,没有变化?
原因分析:节点设置中基础插筋节点构造中默认弯 折数值为 a.是从计算设置中设定的进行取值,修改 计算设置为具体数值,a 的显示不会变化。解决方 案:节点显示的 a 不会变化,计算时会按照计算设 置中设定的数值计算。
钢筋弯折是多少?
弯折是多少?
15d,软件将多种节点构造内置,自动处理。
为什么女儿墙里面计算了插 筋?
为什么女儿墙里面计算了插筋?
软件里面选中剪力墙——右键——其他属性——节 点设置——剪力墙——梁/板上墙节点,所以软件会 计算插筋.
21 节点设置 22 节点设置 23 节点设置
框架梁/非框 框架梁端部支座是柱,需要采用 框架梁端部支座是柱时,需要采用机 计算设置--节点设置--框架梁/非框架梁--楼层框
桩承台遇集水坑图纸要求桩承台钢筋锚入集水坑一个固定长度如何实1146版本之前桩承台上是无法绘制集水坑用筏板代替桩承台调整筏板遇集水坑节点lae为具体数值便可实现1146版本之后软件新增桩承台上可以绘制集水坑修改桩承台遇集水坑节点lae一级分类二级分类问题问题描述解决方案24节点设置基础什么不按承台底筋锚入防水底板构造锚固的节点计算

广联达常见问题-钢筋

广联达常见问题-钢筋

钢筋部门8月份常见问题墙柱1、【问题描述】:GGJ2009-常见问题-剪力墙-拉筋计算?【业务背景】:用户在计算剪力墙拉筋的时候想在顶部框架梁的位置不计算剪力墙的拉筋,就像知道软件中剪力墙在顶部框架梁的位置拉筋是怎么考虑的?【解决方法】:剪力墙绘制本层层高,在顶部框架梁位置拉筋是不扣减的,但是剪力墙在遇连梁活暗梁的位置是否扣减可以控制,当连梁暗梁输入侧面钢筋时,拉筋是在连梁暗梁中计算的,剪力墙在这个高度范围内是不计算拉筋的。

当连梁暗梁不输入侧面钢筋时,拉筋是在梁高范围内计算拉筋的,只考虑扣减门窗洞位置。

注:可以变通处理,先用连梁绘制输入侧面钢筋,然后汇总计算后锁定剪力墙,在把连梁转换成框架梁即可。

2、【问题描述】:柱子的钢筋如果是变直筋,变根数的怎么处理【业务背景】:用户在画柱子的时候上下层的柱子直径不一样,想知道软件是怎么来算的.【解决方案】:软件里面是上层的直径大下层的小的时候,按照平法来算的,是上层的钢筋下插到本层,上层的根数比半层的多的时候是下插1.2LAE的。

3、【问题描述】:上下层柱子是异形的,有变截面的地方,上下层没有变截面的地方的钢筋,钢筋信息是一样的软件也是按照变截面处理的,在本层锚固了,为什么呢?【问题分析】:上一层同一位置的柱子同一个地方的钢筋信息也是22的,但是软件在这个地方就自己锚固了,没有伸上去。

【解决方案】:这个是因为用户的钢筋信息的位置没有布置好,把这个地方的这14跟钢筋删除了重新绘制就好了。

4、【问题描述】:软件里面的砌体加筋采用的是植筋的做法,植筋的个数是怎么统计的,在编辑钢筋里面怎么看不到?【解决方案】:砌体加筋的植筋的个数是在报表里面体现的,砌体加筋算了多少根,砌体加筋的根数就是多少个,在报表里面的植筋,里面就可以看到。

5、【问题描述】:墙是弧形的,布置的门窗没有跟着墙走【解决方法】:查看用户的工程发现,用户画的是直行墙,一段一段的直行墙拼成的弧形。

6、【问题描述】:用户说他画的柱子,突然就不见了?【解决方法】:经过探索,用户修改了柱子的名称,修改成端柱了,跑到端柱里面去了。

广联达技巧钢筋常见问题汇总

广联达技巧钢筋常见问题汇总

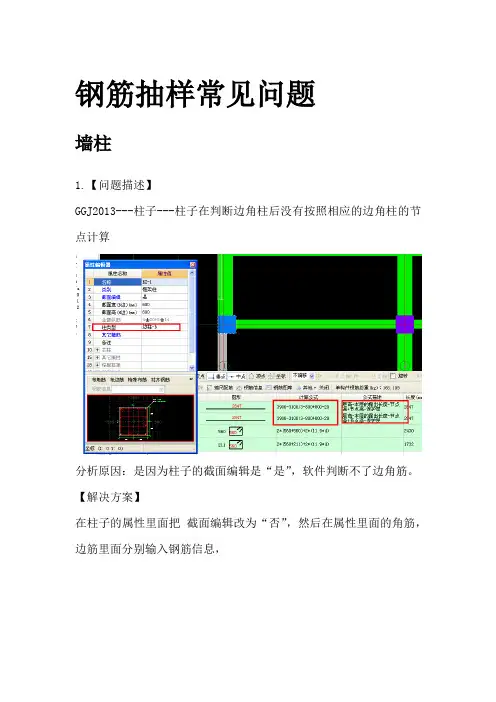

钢筋抽样常见问题墙柱1.【问题描述】GGJ2013---柱子---柱子在判断边角柱后没有按照相应的边角柱的节点计算分析原因:是因为柱子的截面编辑是“是”,软件判断不了边角筋。

【解决方案】在柱子的属性里面把截面编辑改为“否”,然后在属性里面的角筋,边筋里面分别输入钢筋信息,2. 【问题描述】牛腿柱的配筋怎么理解。

这里面的分段是指什么?计算的时候是怎么计算的该如何输入?【解决方法】箍筋分段只跟箍筋1.2.3有关系。

1号钢筋是下图2.和3是下图两个钢筋这三种钢筋是整个从上通到下的,分段的意思是,不具体指那个部位,根据自己设置的间距和范围计算根数,最后加起来的总根数就是最终的箍筋根数。

3.【问题描述】柱子为什么角筋计算搭接,边筋不算搭接?【解决方案】查看柱子的边筋和角筋的直径不一样,而在搭接设置里面这两种直径的钢筋搭接方式不一样,边筋是绑扎,角筋是焊接,而绑扎是不计算接头而计算长度的,焊接是计算接头的,所以,角筋显示有搭接接头,边筋没有4. 【问题描述】箍筋根数的计算公式中有这些“ceil、round、floor”代码是什么意思?【问题解答】“ceil”表示:向上取整;“round”表示:四舍五入;“floor”表示:向下取整。

这是由于我们在个数计算设置中选择了相应的“向上取整+1”、“四舍五入+1”、“向下取整+1”5.【问题描述】柱子在基础层定义的时候底标高定义到独立基础的顶面还是底面?【问题解决】:经过测试可以看出柱子的底标高定义到基础底还是基础顶对于柱子的量是没有任何影响的6. 【问题描述】客户工程中的所有剪力墙垂直钢筋的搭接都是300,剪力墙的钢筋信息是⑵A6@200,一级钢筋搭接为26,编辑钢筋中计算描述不能理解是怎么考虑的?【分析原因】搭接长度=Lae=26*6=152,而平法中规定,搭接长度不得小于300.【处理方法】具体计算依据参见注:03G101-1第34页,规定,搭接长度不得小于300.所以客户的工程中搭接长度都是300。

广联达钢筋计算常见问题

广联达钢筋计算常见问题

广联达钢筋计算常见问题
1.2018GTJ自定义线怎么布置钢筋?
答:新建矩形/异形自定义线,在多边形编辑器中绘制截面形式后点击确定,然后在自定义线截面编辑中绘制纵筋和横筋。

纵筋:选择纵筋,水平/垂直方向,直线/点/三点画弧按照参考线位置直线绘制;
水平筋/箍筋/拉筋:选择横筋,水平/垂直方向,直线/矩形/三点画弧按照纵筋位置绘制。

2.2018GTJ中,如何编辑伸入梁得长度呢?如图,怎么定义这个300
答:可以将锚固长度修改为300
3.屋檐大样的钢筋如何定义绘图
答:用板构件与栏板定义,定义斜板,栏板只输入水平筋,垂直筋是连体在板受力筋的弯折里计算。

4. 未封闭的柱大样怎么识别
答:第一种方法,在软件中,识别之前,补画CAD线,然后在识别。

如果已经识别为框架柱,将识别的框架柱属性的类别改为:暗柱,然后再汇总计算就行。

类别是共有属性,修改了之后,图元也会跟着变化。

5. 这种檐口的大样如何布置,最方便
答:可以通过,其他-挑檐-新建线式异型挑檐,绘制截面-编制钢筋。

6. 图纸中未说明要设置马凳筋,绘图时是否需要设置。

还有,什么条件下设置马凳筋?
答:实际施工时,双层配筋时必须设有马凳筋,但有的施工单位用石块代替了,计算钢筋时算不算,这个得看招标文件,因为马凳筋属于措施钢筋,有的是包含在措施费你们的,不单独计算,有的人容易忽略的一点是:有上部钢筋的也得布置马凳筋,比如有板负筋的位置也得布置马凳筋。

广联达钢筋算量高频问题及处理方法第一章

广联达钢筋算量高频问题及处理方法第一章

柱常见的问题一、关于特殊布筋功能(例图就是最后的效果图)第一步:使用【对齐钢筋】功能布置,通过水平,垂直相交方向确定纵筋位置,完成布置,如下图;第二步:使用【比例布筋】功能处理,纵筋处于圆弧段25%位置,直接输入比例定位,如下图;第三步:使用【布边筋】功能处理,两根角筋(黄色)之间的均等分配布置边筋,如下图;二、柱中并筋的处理在柱截面编辑器中使用【特殊布筋】中的【偏移布筋】,并输入你要偏移的距离,如图,所得的钢筋呈现蓝色;在做完【偏移布筋】后,我们可以选择使用【对齐布筋】,如下图;剪力墙经常出现的问题一、剪力墙钢筋内外侧直径不一样时的处理办法输入方式:C14@150(外侧)+C12@150(内侧)注意:软件剪力墙钢筋内外侧的判断方法,软件中剪力墙绘制时,绘制方向的左侧为外,右侧为内;查看钢筋的绘制方向,可通过‘显示线性图元方向’功能调出方向剪头来查看,如下图;二、剪力墙钢筋隔一布一的布置情况的处理:输入方式:C12/C10@150,并且在剪力墙计算设置中将隔一布一间距设置按照工程实际情况选择相应选项;三、设计指定剪力墙强身水平钢筋布置范围的处理输入方式:注意强身水平钢筋输入方式,从下至上(2)B12@200[815]/(2)B10@100[1500]/(2)B10@150[815]四、剪力墙垂直加强筋的处理垂直加强筋可以使用“其他钢筋”处理,如下图五、剪力墙设计了压墙筋时的处理方法在“其他属性”的“压墙筋”中直接输入压墙筋信息,如下图六、剪力墙结构中,存在暗柱,那么剪力墙绘制时,是绘制到暗柱边,还是绘制到暗柱中充满整个暗柱?水平筋外侧连续通过,内侧钢筋伸至对边弯折15d。

【软件处理】:剪力墙布满绘制时,软件计算结果为:外侧水平筋连续通过,内侧钢筋弯折15d。

剪力墙绘制至暗柱边时,软件计算结果为:外侧连续通过,内侧钢筋甚至暗柱端部弯折10d,由以上结果对比可看出,当剪力墙布满暗柱绘制时,与平法结果不一致。

广联达高频问题-钢筋篇[1]

广联达高频问题-钢筋篇[1]

广联达软件股份有限公司青岛分公司常见问题手册钢筋算量常见问题(50个)摘要1.为什么导入CAD图时软件一直卡住不动,导进去后也不显示任何图元?2.为什么图纸导入不显示?3.新建工程后切换到绘图区报错4.报错提示:柱直筋计算结果小于05.报错提示:打开失败,[ProjInfo]表外键字段[AseismicGrade]的字段值[1]在其主表中不存在6.如何设置次梁加筋和吊筋?7.如何用GGJ2013打开GGJ2009做的工程?8.如何查找备份的工程?9.报错提示:应用程序发生异常未知的软件异常(0x0eedfade),位置为0x7c82a6b。

10.报错提示:打开工程失败Invalid file - not a PKZip file11.剪力墙绘制到暗柱什么位置?12.识别柱大样如何操作?13.报错提示:打开工程失败Access violation at address 008C716B in module'GGJ12.exe’.Read of address 0000000014.如何点选识别梁?15.如何处理约束边缘和构造边缘暗柱?16.报错提示:上部通长筋超过图元自身长度的2倍17.为什么无法xy方向布置板钢筋?18.如何定义楼梯?19.为什么打开软件闪退?20.如何将土建2013工程导入钢筋2013软件?21.报错提示:Access violation at address 00BED0D2 in module'GGJ12.exe'.Read of address 0000037422.如何处理剪力墙垂直筋内外排钢筋信息不一样,且不同标高钢筋信息不同的情况?23.梁在一跨内根据不同的范围布置不同的箍筋如何输入?24.如何将平法图集03G规则工程转换为平法图集11G规则?25.如何设置筏板主筋遇独立基础或承台不扣减?26.如何进行块存盘?27.如何绘制同一位置不同标高的板?28.报错提示:汇总计算失败29.为什么软件打开的时候一直没有反应?30.如何识别板负筋?31.软件柱属性中[插筋构造]一栏,有设置插筋与纵筋锚固两个选项,计算钢筋时有什么区别?32.梁支座负筋设计注明伸入跨内一定长度,如何处理?33.梁悬挑端的弯起钢筋怎么在软件中处理?34.梁加腋时,加腋钢筋如何处理?35.斜板受力钢筋如何布置?36.圆弧板如何布置平行于弧形边的受力筋?37.剪力墙墙身水平钢筋指定布置范围的如何让输入?38.工程中剪力墙钢筋内外侧直径不一样,钢筋如何输入?39.剪力墙垂直加强钢筋如何处理?40.剪力墙设计了压墙钢筋如何处理?41.剪力墙结构中,存在暗柱,那么剪力墙绘制时,是绘制到暗柱边,还是绘制到暗柱中充满整个暗柱?42.剪力墙结构中中门窗洞口的连梁到顶层应注意的问题?43.软件中跨板受力筋和负筋的区别?跨板的钢筋应该用什么来定义和绘制44.相邻板的受力筋伸入对方进行搭接,直接布置受力筋让通长筋深入对方一定的长度搭接,怎样才能实现?45.钢筋量汇总时分单元在软件中如何实现?46.柱墩柱帽的属性中“是否按板边切割”是什么意思,如何应用?47.剪力墙水平钢筋贯通连梁的设置?48.承台等高度信息定义错误,想要修改,定义里都是私有属性,需要一个个点选修改吗?49.绘制楼层板带,是柱上板带,柱子上布置了柱帽,在计算之后受力筋在遇到柱帽的时候断开了,但是实际施工是没有断开的,如何设置钢筋连续通过?50.梁在规定的长度内有加密区,且箍筋型号跟自身的不一样,怎么在原位标注里面输入?1.为什么导入CAD图时软件一直卡住不动,导进去后也不显示任何图元?业务背景问题描述:CAD图纸导入钢筋软件后没有任何图元显示,而用CAD软件打开则显示正常,什么原因?图纸导入软件,软件就没有响应了,卡住不动了,删的时候也卡?解决方案:原因分析:CAD文件中有部分数据文件有误,属性定义错误。

广联达土建_钢筋_计价常见问题集1684问

广联达土建_钢筋_计价常见问题集1684问

广联达土建_钢筋_计价常见问题集1684问序号分支问题1山西板的马凳筋怎么不给计算?2山西承台三层钢筋如何输入3山西进入绘图界面报错4山西剪力墙的保护层左右侧不同5山西基础梁的上部通常钢筋为2b25,其中有一跨的上部钢筋为2B25+2B22+2B186山西基础梁的上部钢筋为2B25,其中一跨为4B18,要求其2B25在此跨也通常布置,如何输入钢筋。

7山西钢筋导入图形的时候那些构件默认不导入?8山西飘窗板钢筋怎么输?9山西柱核心区加密箍筋如何处理?10山西剪力墙外排钢筋加一排长度只有1400的钢筋怎么处11山西条基的受力筋计算出来根数很多为什么?12山西跨内变截面梁怎么处理?13山西钢筋2009,在汇总计算的时候基础梁的跨长输入不正确的错误提示14山西钢筋2009,钢筋的长度计算公式是否可以进行统一的设置15山西如何计算电渣压力焊的接头个数16北京二次结构的怎么处理17北京GGJ2009【528版】新建轴网的时候轴号字体都非常大18北京双层双向筋有拉结筋是不是就不需要马登筋2010年分29北京剪力墙门窗洞口上下都有连梁,怎么布置30北京想单独看箍筋的量,该如何设置31长春CAD图纸导入到软件中之后,所有原为汉字的位置都显示乱码32长春用GGJ2009做一个工程,此工程有两个单元,汇总计算时两个单元想分开计算钢筋量,可以实现吗?33长春打开钢筋软件时,有如图所示报错,如何操作?34长春两边标注负筋,布置在不同板厚的交界处,分布筋在不同的板厚里面,钢筋信息是不同的在软件中如何实现35长春在GGJ2009中导柱表时,总是提示“标高格式错误”36长春圈梁的箍筋有加密区在软件中如何实现37长春汇总计算时,提示柱直筋计算结果小于0,原因?38长春温度筋不计算钢筋量39长春钢筋工程导入图形2008时报错:' ' is not a valid integer value40长春钢筋2009工程中的导到图形2008中,过梁没有导进来。

1总结广联达钢筋常见问题

1总结广联达钢筋常见问题

钢筋的常见问题1、异型筏板侧面纵筋怎么布置?在筏板侧面纵筋输入。

2、软件运行卡。

调硬件加速3、梁跨数为0。

梁是悬挑梁。

4、悬挑梁不能原位标注?新建一个无钢筋梁,连接,设置支座5、原位提示识别梁与跨数不符。

把梁属性跨数调整。

6、怎样处理同一跨梁有2种箍筋格式:A8@100(2)[1000];A10@100[2000] 7、怎样处理飘窗上下板?设置板的标高。

8、怎样单独分类构件出量?工程量里设置流水段。

9、怎样画斜底面悬挑梁?原位标注格式:350*500/20010、剪力墙遇暗柱画法?剪力墙把暗柱画满。

11、梁跨内有一段标注了箍筋大小,而本跨剩余长度跟集中标注箍筋一致在梁平法表格的该跨箍筋里输入如:a8@100(2)[3000];a10-200(2)[2000]12、选择命令时,再用字母快捷键隐藏和显示构件时,命令被取消。

如:使用延伸命令,再隐藏多余的构件,延伸命令被取消。

版本原因(718版本之前正常)、13、梁标高超出层高时,调整梁标高,导致暗柱箍筋多算。

在调整梁标高的同时,把柱的标高调整升上去。

14、提示文件被非法修改把"解决加密文件被非法修改的驱动"发给用户安装15、导入CAD图到GGJ2009,导入轴号不能显示或者线条显示不全。

用天正软件打开图纸,通过文件布图中的图形导出将图纸转为天正3的格式。

方可正常导入16、导入CAD图到GGJ2009,导入后为空,或者导不全。

1.用CAD打开图纸,全屏显示,会发现图纸没有显示在中间,删除很远处的图或点,就能正常导入了2.对于加密的图纸,需解密图纸后方可导入17、分割板图元,分割后部分板图元消失(1)删除碎板,碎板删除方法:CTRL+A选中所有的板,然后点选使正确布置的板不选中,这时就剩下碎板被选中了,删除之即可。

(2)将板删掉重新绘制,再进行分割操作。

18、打开软件报错,提示软件遇到问题需要关闭,调试或关闭。

桌面点右键-属性-设置-高级-疑难解答-将硬件加速调成无即可打开。

广联达钢筋疑难问题解答

广联达钢筋疑难问题解答

广联达GGJ钢筋——基础篇1、在楼层管理当中,基础层的层高应如何定义?答:1、基础底板的高度;2、如果没有地下室时从0.00开始定义。

2、在实际工程中基础次梁与基础主梁相交时,相交节点是不布置箍筋的。

软件可以正确处理吗?答:在基础梁的属性中可选择箍筋是否贯通,这样就可以直接处理了。

3、在实际工程中,独立基础中有上下两层钢筋,软件应如何处理?答:软件在横向受力筋和纵向受力筋的下方都提供了于上下部配筋信息不同的处理方法,即B12@200/B14@200,斜杠前表示下部,斜杠后表示上部;当上下部钢筋弯折长度不同时,可在独立基础的计算设置中第17 和18项进行调整;注意:此处理情况适用于同截面内上下不同配筋的情况。

4、图纸设计时要求当独立基础的长度和宽度大于2500时,钢筋是交错布置的,软件应如何处理?答:在独立基础的计算设置中软件按照"简明钢筋混凝土结构构造手册" 的要求增加选项,自动按此进行计算;另外,如果图纸要求的独立基础长度和宽度是其他数值时,也可在计算设置当中第14条进行调整。

5、在实际工程中,独立基础平面不是矩形的,是异形的,软件能否处理?答:软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型,都可以来处理平面异形的独立基础。

对于钢筋的配筋方向与软件黙认不同的情况时,软件还提供了调整配筋方向功能,可根据不同要求进行调整。

6、在图形软件里绘制的参数化独立基础为什导不到钢筋软件里?答:因为以前独立基础中只有矩形独立基础,新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础,这样钢筋图形互导的问题就不存在了。

7、条形基础中分布筋我不想让它通算,应如何处理?答:软件在计算设置中增加了条基L形相交时分布筋是否贯通的选项,只要选择即可。

8、请问条形基础的受力筋根数软件是如何计算的?答:软件有相应的黙认原则,当与您手工计算不一致时可查看其计算设置。

对于条形基础的受力筋根数软件在计算设置第7条中有相应的选项,进行选择即可。

广联达钢筋软件百问百答

广联达钢筋软件百问百答

百问百答1、楼板上有平面保温,用了投影面积做为保温的计算,但是汇总计算以后没有工程量,这是什么原因?答:软件中当板做为组合构件使用时“投影面积”才出工程量,比如将板定义成组合楼梯的平台板、阳台的顶板或底板时,板的“投影面积”才出工程量。

2、怎样将墙底标高与基础的顶标高快速相交?答:将墙属性中的起点和终点的底标高改为“基础顶标高”即可,这样墙的底标高会自动延伸到基础顶标高处。

3、我两个工程的部分构件做法都相同,我用构件存档将第一个存档后,在第一个工程里能用构件提取,但是在第二个工程在提取的时候就没有内容了,如何解决呢?答:构件存档以后,软件默认的存档路径是:我的文档\GrandSoft Projects\GCL\9.0,存档时也可以自己选择存放路径。

4、飘窗上的过梁布置时怎么到了下面,在属性中定义的是洞口上方?答:过梁属性中“位置”是私有属性,对于绘制好的过梁,先选中图元,然后再在属性中将“位置”改成“洞口上方”即可。

5、大开挖土方,混凝土喷锚的面积.我在那个计算式里能看到?答:大开挖构件绘图并汇总计算后有“侧面面积”工程量,可以利用这个代码套取相应的做法即可。

6、基础梁属性中起点顶标高和终点顶标高可以选择“基础底标高加梁高”,这个选项是什么意思?答:“基础底标高加梁高”即基础梁底与其相交的基础底平齐。

7、请问我用天津的图形算量计算规则做的工程,可以把导出成四川图形算量计算规则吗?答:可以。

只要你的加密锁中有四川图形算量的计算规则,电脑中装了四川图形算量的计算规则,然后先打开天津的图形算量计算规则,在软件左上角文件有个“导出GCL工程”,如图,然后把工程的计算规则选成四川的保存即可,然后再打开保存的工程就是四川的规则了。

8、现在图形算量软件2008除了我们保存的文件外还有其他的备份没有?答:我的文档\GrandSoft Projects\GCL\9.0\Backup,Backup文件夹中有备份文件。

广联达钢筋算量知识问答

广联达钢筋算量知识问答

广联达钢筋算量知识问答问:编辑钢筋表格里的搭接一列指的是搭接个数还是搭接长度?答:只有当搭接形式为绑扎的时候搭接列的数字才指的是搭接长度,选择其它搭接形式均指的是搭接个数。

二、问:锁定功能如何正确使用?答:凡是已锁定的图元都不会再次参与汇总计算,如果您手动修改了某个图元的计算结果,则需把它锁定,这样再次汇总的时候其计算结果就不会刷新了。

但是经修改后且已锁定的图元的计算结果并不会实时同步到报表里,如果想让报表里呈现最新的计算结果,则还需要进行一次汇总计算。

三、问:为何楼层菜单下的块操作及图元存盘提取功能全部灰显了?答:当屏幕已旋转的时候所有块操作及图元存盘提取功能会禁用,只需恢复初始视图即可。

四、问:如何查看图元ID号?答:每个图元都有唯一的ID号,在报表里以中括号显示。

若想查看图元ID号,有两种方法,第一种是在软件选项-其它页签里勾选显示图元名称带ID】,则所选择的图元名称后面就会附带其ID号。

另一种方法是通过使用查看钢筋量】功能来查看,在构件名称的后面就会显示出此图元的ID号。

五、问:如何快速设置软件的对象捕捉功能?答:在绘图时有时要临时改变软件自动捕捉设置,怎能快速改变软件捕捉设置呢?无须点击工具菜单里的自动捕捉设置】,只需鼠标右键点击绘图界面下方的对象捕捉】按钮即可弹出设置菜单。

六、问:在二维显示下,图元的颜色太暗,修改图元颜色没有作用?答:可以把原点想象成一个光源,当原点离视野太远的话图元颜色就会很暗。

故可点击工具菜单下的设置原点】重新设置一下原点位置即可。

需要特别注意的是设置原点仅针对本层有效,故某些情况下有必要在每一层分别进行设置。

七、问:柱的搭接系数取值为何与属性编辑器中的搭接值不一样?答:由于本层柱纵筋是与上层钢筋进行搭接,所以取的是上层的搭接属性值,而不是本层的搭接值。

八、问:为什么明明点选的是这个图元,但还是选中了相邻的图元?答:可能是由于拾取框设置的过大,导致误选中了旁边的图元。

广联达技巧钢筋常见问题汇总

广联达技巧钢筋常见问题汇总

钢筋抽样常见问题墙柱1.【问题描述】GGJ2013---柱子---柱子在判断边角柱后没有按照相应的边角柱的节点计算分析原因:是因为柱子的截面编辑是“是”,软件判断不了边角筋。

【解决方案】在柱子的属性里面把截面编辑改为“否”,然后在属性里面的角筋,边筋里面分别输入钢筋信息,2. 【问题描述】牛腿柱的配筋怎么理解。

这里面的分段是指什么?计算的时候是怎么计算的该如何输入?【解决方法】箍筋分段只跟箍筋1.2.3有关系。

1号钢筋是下图2.和3是下图两个钢筋这三种钢筋是整个从上通到下的,分段的意思是,不具体指那个部位,根据自己设置的间距和范围计算根数,最后加起来的总根数就是最终的箍筋根数。

3.【问题描述】柱子为什么角筋计算搭接,边筋不算搭接?【解决方案】查看柱子的边筋和角筋的直径不一样,而在搭接设置里面这两种直径的钢筋搭接方式不一样,边筋是绑扎,角筋是焊接,而绑扎是不计算接头而计算长度的,焊接是计算接头的,所以,角筋显示有搭接接头,边筋没有4. 【问题描述】箍筋根数的计算公式中有这些“ceil、round、floor”代码是什么意思?【问题解答】“ceil”表示:向上取整;“round”表示:四舍五入;“floor”表示:向下取整。

这是由于我们在个数计算设置中选择了相应的“向上取整+1”、“四舍五入+1”、“向下取整+1”5.【问题描述】柱子在基础层定义的时候底标高定义到独立基础的顶面还是底面?【问题解决】:经过测试可以看出柱子的底标高定义到基础底还是基础顶对于柱子的量是没有任何影响的6. 【问题描述】客户工程中的所有剪力墙垂直钢筋的搭接都是300,剪力墙的钢筋信息是⑵A6@200,一级钢筋搭接为26,编辑钢筋中计算描述不能理解是怎么考虑的?【分析原因】搭接长度=Lae=26*6=152,而平法中规定,搭接长度不得小于300.【处理方法】具体计算依据参见注:03G101-1第34页,规定,搭接长度不得小于300.所以客户的工程中搭接长度都是300。

广联达钢筋百问百答

广联达钢筋百问百答

广联达钢筋百问百答、GGJ2009-528版本,新建了一个异形暗柱,我想修改全部纵筋里面的信息,但是该项是灰显的,为什么不能修改?答:把属性中第3项截面编辑修改为否,即可修改全部纵筋。

截面编辑选择为是时,可以在参数图中布置纵筋和箍筋。

2、GGJ2009最新版本中,承台二次编辑工具栏中有应用同名承台的功能,它的应用范围是什么?答:对于需要修改钢筋方向或者编辑加强筋的承台,对一个图元编辑完毕后,使用应用同名承台功能可以一次性调整所有同名称的承台钢筋。

应用范围是加强筋和受力筋的方向。

3、剪力墙结构中有很多复杂的参数化柱和异形柱,建立构件非常麻烦,效率很低,请问有什么方法可以快速完成复杂柱的建模吗?答:GGJ2009的最新版本中CAD识别部分新增了识别柱大样的功能,可以一次性识别柱大样表中的所有复杂柱,建立构件。

构件建立完毕,使用识别柱功能识别柱的平面图,来完成柱的绘制,这样可以快速的完成复杂柱的建模。

4、钢筋三维中显示的钢筋线上的数字表示什么?答:表示每段钢筋线的长度,例如水平段和斜向钢筋线段的长度。

5、框架梁的计算设置第26项下部原位标注钢筋做法是什么意思?答:对于下部原位标注相同的跨,可以通过这个设置来调整下部钢筋的算法。

软件默认的是遇支座断开,也就是说相邻的梁跨,下部原位标注钢筋输入相同,断开计算。

如果选择遇支座连续通过,则通长计算。

6、柱截面编辑截面,布置边筋时,按什么原则布置,按边长还是分段布置?答:布置边筋时,按照每两个角筋之间的部分为单位,例如布置如图左侧竖向的边筋时,输入1b25即可,右侧边布置时,需要分别布置上部和下部的一根边筋,而不能同时布置。

7、剪力墙根部的垂直加强筋在软件中怎么处理?答:在剪力墙构件的属性中其它钢筋中输入,选择垂直加强筋或水平加强筋,输入钢筋信息,软件会按照墙长或者墙高来自动计算根数。

8、工具菜单选项设置中其它下的钢筋三维显示时使用多边形边数是什么参数?答:针对钢筋三维显示时,钢筋的截面圆,边数的设置。

广联达土建_钢筋_计价常见问题集1684问(内部资料)

广联达土建_钢筋_计价常见问题集1684问(内部资料)

序号分支问题1山西板的马凳筋怎么不给计算?2山西承台三层钢筋如何输入3山西进入绘图界面报错4山西剪力墙的保护层左右侧不同5山西基础梁的上部通常钢筋为2b25,其中有一跨的上部钢筋为2B25+2B22+2B186山西基础梁的上部钢筋为2B25,其中一跨为4B18,要求其2B25在此跨也通常布置,如何输入钢筋。

7山西钢筋导入图形的时候那些构件默认不导入?8山西飘窗板钢筋怎么输?9山西柱核心区加密箍筋如何处理?10山西剪力墙外排钢筋加一排长度只有1400的钢筋怎么处11山西条基的受力筋计算出来根数很多为什么?12山西跨内变截面梁怎么处理?13山西钢筋2009,在汇总计算的时候基础梁的跨长输入不正确的错误提示14山西钢筋2009,钢筋的长度计算公式是否可以进行统一的设置15山西如何计算电渣压力焊的接头个数16北京二次结构的怎么处理17北京GGJ2009【528版】新建轴网的时候轴号字体都非常大18北京双层双向筋有拉结筋是不是就不需要马登筋2010年分29北京剪力墙门窗洞口上下都有连梁,怎么布置30北京想单独看箍筋的量,该如何设置31长春CAD图纸导入到软件中之后,所有原为汉字的位置都显示乱码32长春用GGJ2009做一个工程,此工程有两个单元,汇总计算时两个单元想分开计算钢筋量,可以实现吗?33长春打开钢筋软件时,有如图所示报错,如何操作?34长春两边标注负筋,布置在不同板厚的交界处,分布筋在不同的板厚里面,钢筋信息是不同的在软件中如何实现35长春在GGJ2009中导柱表时,总是提示“标高格式错误”36长春圈梁的箍筋有加密区在软件中如何实现37长春汇总计算时,提示柱直筋计算结果小于0,原因?38长春温度筋不计算钢筋量39长春钢筋工程导入图形2008时报错:' ' is not a valid integer value40长春钢筋2009工程中的导到图形2008中,过梁没有导进来。

41长春剪力墙钢筋一侧的直径不同如何输入?42长春独立基础中建立带短柱杯口基础,输入短柱属性,在短柱纵筋顶部弯折属性值中给了200。

广联达钢筋算量常见问题

广联达钢筋算量常见问题

钢筋常见问题整理墙柱1.【问题描述】剪力墙上柱节点适用情况【业务背景】用户本层是暗柱,下面一层没有暗柱,但是在下层同一位置有剪力墙,但是修改了剪力墙上柱节点后没有生效。

【解决方法】:剪力墙上柱节点只适用于框架柱,暗柱的话是按变截面无节点构造下插计算。

2.【问题描述】剪力墙拉筋在遇基础构建的计算【解决方法】剪力墙拉筋计算在基础以上与埋设到基础构建范围内的计算时有差别的:a.剪力墙下没有基础时,拉筋计算为剪力墙的面积除以拉筋的间距*间距,需要扣减暗柱的尺寸;b.剪力墙下有基础时,非基础高度范围内的墙中的拉筋还是面积/间距*间距,在基础高度范围内的墙体,为基础范围内的水平钢筋的排数*(剪力墙长度/间距),都需要扣减暗柱的尺寸;c.剪力墙整个埋在基础中,例如剪力墙顶标高<筏板顶标高,剪力墙底标高>=筏板底标高,此时的拉筋计算为基础范围内的水平钢筋的排数*(剪力墙的实际长度/间距),此时没有扣减暗柱的尺寸。

3. 【问题描述】连梁的两边是暗柱,在暗柱的范围内要求连梁直锚,而且要在锚固的区域内按照间距计算箍筋根数,该怎么设置?【解决方法】:(1)在节点设置的洞口连梁锚固节点里面选择节点三,(2)然后在计算设置里面把连梁在暗柱内是否计算箍筋改为是,(3)在属性中把是否为顶层连梁改为是,就可以实现。

4. 【问题描述】为什么布置了砌体加筋,但是汇总之后没有钢筋量?【业务背景】用户布置了砌体加筋,也汇总计算成功了,但是点编辑钢筋没有钢筋量:【解决方案】用户定义的砌体加筋的间距为500,但是实际上这个位置的砌体墙的标高从底到顶只有500的高度,就是砌体加筋的布置间距已经超出了砌体墙的高度,所以就没有计算。

5. 【问题描述】柱子的箍筋加密区和非加密区的级别间距不一样怎么设置?【解决方法】用斜杠隔开斜杠前面输入加密区的级别间距斜杠后面输入非加密区的级别间距6.【问题描述】柱子如果是上下楼层变截面的话,不想让柱子下插到下一层的柱子的钢筋,怎么办,修改节点设置是没有用?【业务背景】:用户改了本层的节点设置没有起作用【解决方案】算了插筋,修改了节点是没有用的,这个要修改下一层的相对应的柱子节点设置才可以!软件就不在算插筋了!7.【问题描述】:4层和5层层高一样,柱子属性一样的,但是箍筋根数一个计算29个,一个计算35个?【业务背景】:用户工程4层和5层层高是一样的,柱子的属性也是一样的,但是柱子的箍筋根数不一样,根数计算公式点开发现搭接区的箍筋间距一个是5*12,另一个是5*16,?【解决方法】:4层柱子直筋是12,3层的柱子纵筋是16,3层柱与4层柱子钢筋搭接了,所以搭接区箍筋间距是(5*d,100)取小值,d取的是两层中较大直径16.8、【问题描述】:客户的工程里面二层的框架柱,同一个名称和钢筋信息,有的是露出柱子一段长度,有的纵筋还没有升到柱顶,客户对这个很不理解。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

广联达钢筋算量输入法问答一、1、画板还得画梁,但画了梁又不能直接在上面计算梁钢筋,算梁筋时还得用另外一种模式,你不是没事找事吗?答:现在梁也可以通过建模法计算钢筋了,画好梁后可以直接画板,同时还可以计算出梁的钢筋量。

2、我的电脑操作水平比较差,请问不画图能计算钢筋吗?答:可以,我们还保留了GGJ8.2中比较好的平法输入、直接输入、参数法输入,这块您完全还可以利用这几种输入方法计算钢筋。

3、在定额中箍筋是按经验公式计算,如在软件中如何解决?答:箍筋计算公式完全开放给了用户,我们可以按照自己的需要自行设计计算公式。

4 柱中复合箍筋的输入方式太麻烦了,需要一个一个的进行组合,能否向图集中标注的那样,直接输入如7*7就可以了?答:可以,可以直接在计算设置下的箍筋设置中直接选择柱和梁的箍筋组合形式。

5 请问结构设计说明中规定直径>=28时,采用电渣压力焊接;直接轴网1 GGJ8.2不支持斜交轴网,请问GGJ9.0是否支持?答:GGJ9.0目前支持正交、圆弧、斜交三种轴网形式,并且轴号可以自由修改。

任何复杂工程的轴网都不在话下。

2 GGJ8.2的辅轴与主轴不相交时,主轴不能延伸至与辅轴相交,9.0有无改善?答:GGJ9.0轴网功能比GGJ8.2强大了很多,您说的这个问题已经完全不在话下了。

3 我的轴网上下开间尺寸不一致,怎样才能自动适应图纸上的轴网?答:软件提供轴号自动排序的功能,可以自动排列轴号适应图纸要求。

绘图1 GGJ8.2中特难理解布置门洞时的那个L值?答:在GGJ8.2中L值为洞口一侧距插入点的距离,确实不好理解,所以现在门洞中已经取消了这个功能。

2 GGJ8.2中画短肢剪力墙时特别麻烦,一小段一小段的墙,只能通过偏移来画,效率特别低。

答:在GGJ9.0中增加了短肢剪力墙的画旋转点功能,您看(演示)通过这个功能是不是短肢剪力墙就非常好画了。

基础1 计算条形基础,参数法也不好用,因为还得将条基的长度计算出来?而且截面不一样,还得修改几次参数?答:使用建模法就没有这个问题了。

2 我的图纸是按04G101-3设计的,你们软件做了04G101-3图集了吗?答:GGJ9.0中基础梁和筏板是使用新图集04G101-3计算的。

3 独立基础结果为何为0.9*长度答:参见计算设置中的基础部分4 规范要求砼条形基础底板在T形及十字形交接处,底板横向受力钢筋仅沿一个主要受力方向通长布置,另一方向的横向受力钢筋可布置到主要受力方向底板宽度1/4处,在拐角处底板横向受力钢筋应沿两个方向布置这个问题软件考虑了吗?5 独立基础中其它地区工程截面尺寸不按2.5M走如何解决?答:可以在计算设置中自己设置设定值。

柱1 变截面柱一直是我计算中比较头疼的问题?答:GGJ9.0中轻松处理变截面柱,那些钢筋锚固,那些钢筋直通,是您自己说了算的。

2 GGJ8.2中柱的箍筋输入太繁琐,需要一肢箍一肢箍的组合,建议能够象图纸中标注的那样,直接输入7*7。

答:GGJ9.0就是按您所说的,可以直接输入7*7来确定箍筋,并且还可以进行箍筋的自由组合(演示),看4肢箍、6肢箍还提供了多种形式供我们选择。

3 我的柱即是基础层又是顶层,如何处理啊?答:现在软件是自动处理的。

4 道桥工程中经常遇到芯柱,以前只能建成两个柱子处理,现在如何考虑的?答:在框架柱的属性中有芯柱的属性,直接输入就可以了。

5 暗柱一般是附在墙上的,如果墙是有一定倾斜角度的,那么还得利用旋转画法来定位柱子?答:可以利用自适应暗柱的功能来画梁1 能处理弧形非框架梁吗?答:在建模状态下画入弧形梁就可以了。

2 我已习惯了梁的平法操作,没必要再去学建模梁的操作?答:建模状态下绘图和GCL7.0是相同的,而钢筋信息输入和非建模状态下没有任何区别,所以您根本不需要重新学习。

3 对于L型梁、花篮梁设计是按03G101-1进行设计的哪软件是如何处理?答:GGJ9.0中几乎所有构件都有一个“其他箍筋”属性,对于异型构件的箍筋,均可以使用其他箍筋来进行设置。

4 我知道软件计算要比手工快,要比手工准,但是对于我在使用软件输入时要按照软件要求的标注进行输入,太烦了我还在记软件的要求?答:现在只需要按照图纸中的标注输入就可以了。

5 次梁加筋图纸中标注为8Φ10(2),软件中怎么处理,据我所知GGJ8.2是处理不了的。

答:在次梁加筋位置输入8A10(2)就可以了。

6 基础梁处理时,上部和下部钢筋需要颠倒输入,非常让人不理解,而且经常出错,GGJ9.0有无改进。

答:不需要了,就按软件提示的上下部输入就可以了。

7 当箍筋加密区与非加密区的肢数不同是如何处理?答:例如我们输入A10@100(4)/200(2)则表示加密区为4肢箍,而非加密区为2肢箍;输入A10@100(4)+A8@200(2)则表示加密区为4肢箍,直径为10,而非加密区为2肢箍,直径为8。

8 下部不伸入支座的钢筋如何输入,以前软件和平法图集标注不符,经常忘记输入格式?答:现在输入格式与平法图集标注是完全相同的,如输入4B25(2)则表示其中有两根是不伸入支座的。

9 图纸中给定了上部支座钢筋伸入梁内的钢筋长度,以前8.2种是输入到次梁加筋还是宽度处,非常不好记,请问现在是如何考虑的?答:现在直接输入到钢筋信息后面,如输入4B20-2000,则表示伸入梁内的长度为2000mm。

10 加腋梁钢筋如何处理?能自动计算吗?答:输入钢筋,软件自动计算墙1 跨层连梁如何处理?答:连梁按门洞布置后,如果高度超过了当前层,则上一层的墙体和该连梁是自动考虑扣减的。

不需我们进行多余的任何操作。

2 单洞口上下双连梁的情况如何处理?答:连梁允许我们分层画入,分层画入两段连梁,修改其中一个的标高至洞口下方就可以了。

3 双洞口连梁如何处理?答:可以通过直线画连梁的方法将连梁画到两个洞口上,这样计算时就是按双洞口来计算的。

4 请问剪力墙模块能否处理三排、四排的分布钢筋?答:可以,如(2)B12@200中括号的2即为排数,如果是三排改为3即可,如果钢筋直径或间距不同时可以用加号连接,如(2)B12@200+(1)B10@200。

5 手工处理时最麻烦的就是剪力墙上的洞口,如果一段墙上有两个以上的洞口时,钢筋计算起来特别麻烦。

答:软件处理时将洞口画上后就会自动计算,非常方便。

而且暗柱、暗梁、连梁与墙身钢筋的扣减都是自动考虑的。

6 Z形暗柱及特殊暗柱形式能不能自动生成?答:不能7 剪力墙上暗梁与连梁相交时如何处理?答:参见计算设置中“剪力墙”下的19项8 软件是如何判断变截面墙中需要计算插筋的临界条件的?答:c/h>=1/6时需要计算插筋。

这里的h指:当墙中有梁时,h指梁高;当墙中没有梁时,h指板厚+一个水平筋间距9 当墙中有暗梁时,需要扣减墙中的水平钢筋吗?答:不需要扣10 剪力墙竖向钢筋距暗柱边多少排放第一根剪力墙竖向钢筋?答:按照结构设计分析,应该是1/2竖向分布钢筋间距。

2. 在北京所有施工的工地都是按照50mm起步,同时在北京的监理和质量监督站及其北京的结构长城杯的专家组到施工现场验收时,这是一项必须保证的内容。

并且在钢筋的隐检资料里还必须写明这几个50mm ,软件中默认是按第一种设置处理的,可以在计算设置中统一设置。

板1 有一次我把工程打印出来了,后来无意之中发现有一块板只画了横向受力筋,纵向忘记画了,我的工程太大了,不便于检查。

答:GGJ9.0中增加了一个“查看受力筋布筋情况”,通过这个功能就可以查看到板内的布筋情况了,少布了板会以不同的颜色显示。

2 温度筋如何计算?答:将受力筋的类型设为温度筋就可以自动计算了,它是算至负筋侧的。

3 在GGJ8.2中,计算板钢筋时需要画梁,软件自动计算板钢筋,既然画了梁,能否同时将梁的钢筋也算出来?答:GGJ9.0中已经可以了,梁也可以使用建模法抽钢筋了。

4 我在对预算时,板的钢筋都是一个轴线范围内对的,如1轴至4轴之间的板钢筋量,软件能否汇总出来?答:可以,在板钢筋中有一个“归类信息”属性,我们可以先把受力筋负筋画完,再框选1轴至4轴的全部钢筋,将钢筋的归类信息统一改为“1-4轴”就可以了,报表就按输入的归类信息把钢筋量汇总在一起了。

5 板分布筋与负筋的搭接如何处理?答:在计算设置中可以设置6 建模方式画上梁板,在计算板钢筋时,软件会不会自动处理扣减?答:可以自动扣减7 布置板负钢时,负筋图形显示在板外了,会不会影响计算结果?如果影响,应该怎么处理?答:影响计算结果;执行交换负筋标注位置,将负筋转到板内。

8 从GCL7.0中导入斜板,在布置钢筋后,软件能不能自动按斜板计算钢筋?答:不能三、平法梁1 加腋梁怎么处理呢?答:在其中输入腋长、腋高和加腋钢筋三个参数,这根梁就是加腋梁了。

2 当我的梁建立后,并且钢筋已经输入完了,这是发现类型建立错了,我只能删去重画,请问GGJ9.0中如何处理?答:GGJ9.0中如果类型建立错误,可以直接修改,再次汇总就可以按修改的计算了。

3 GGJ8.2中有很多梁的形式,我在建立的时候不知道该怎么建立,图纸中那种梁对应软件中那种梁?答:GGJ9.0中梁的分类为框架梁、非框架梁、基础主梁、基础次梁4 顶层梁应怎样处理?答:在平法输入界面中有“设置顶层梁”的功能5 平法梁支座负筋伸出支座不是规范的长度而是标出固定值,如何处理?答:可以在计算设置中直接输入数值即可6 输入一根梁就要退出界面一次,选择另外一根梁再进行平法界面一次,太麻烦了答:在平法输入界面,可以利用构件管理的功能,在一个界面中输入多个梁的钢筋信息,输入完后计算一次就可以计算出多个构件的钢筋量了。

平法柱1 墙上柱、梁上柱如何计算?答:可以,在选择柱类型时可以建立墙上柱、梁上柱,然后输入钢信息就可以了。

2 基础层钢筋怎样处理?答:软件自动处理,无需再在基础层前加*号参数输入法1 在A-T型楼梯中,当图纸中的Ln/4处有具体数值时,参数法界面不能输入怎么办?答:用普通楼梯图计算。

直接输入法1 有一些零星的钢筋量,口算都能知道它的长度,如果在软件中再建立构件,输入构件尺寸,给配筋,这样做比手工还麻烦。

而我还想把这部分钢筋量合到钢筋报表中,该如何处理?答:对于这一部分是钢筋量您就可以使用软件提供的直接输入法,通常我们把它叫做万能输入法,因为您只要会了这种输入法,所有构件都可以使用软件处理了。
