平面口罩机机械结构原理生产工序介绍

近期口罩异常火爆，导致口罩数量严重紧缺。口罩机也倍受交注，现对口罩机生产工序图纸技术做一个分享（各代机型中这部分的结构略有不同）献给有需要的朋友，希望对大家有帮助。

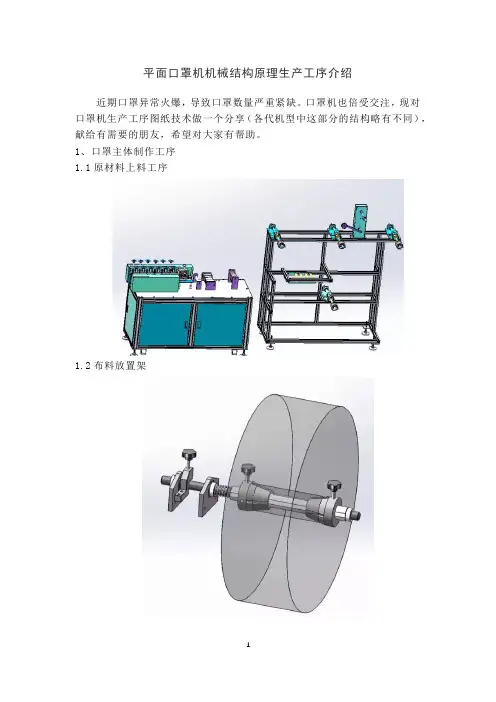

1、口罩主体制作工序

1.1 原材料上料工序

1.2 布料放置架

2、口罩主体处理工序

2、工序中的机构分析

2.1 整个工序，除分离输送带部分，只有一个驱动电机，每个运动滚筒的动力都来自这个电机，而中间动力的传递都是通过链轮链条、齿轮等传动机构。

2.2 褶皱鼻梁线切断工序褶皱成形要注意布料放置架与双刀旋切的水平校准问题，很容易产生褶皱不在中心进料跑偏等问题，工序中的鼻梁线的驱动，切断原理为滚切，切断同时布料完成一侧的折边，具体看下图：

3、主体分料工序

3.1 、分料机构因为前面的工序效率比较高，为了生产速度匹配，就用了一拖二的方式，

而这个工序就是用来分配前道工序过来的口罩主体。

图中3 个红色的是口罩主体，上一道工序会将口罩主体送入中间位置，然后由两侧的拨杆分别将口罩主体，依序的拨入左右两侧，推料气缸再将口罩主体推入输送带。

4、耳带熔接/ 折叠

因为耳带熔接/ 折叠工序-1 和-2 是一样的，所以这里就只分析一个。一、工作顺序

1、口罩主体从上一道工序，输送到入料处，跟随步进式输送线前进；

2、经过耳带熔接机构，将耳带熔接在口罩主体上；

3、经过耳带折叠机构，将耳带向内折叠；（这个机构就是我前面提到的，比外耳式多的一道工序）

4、完成的口罩进入码垛机构，然后每码垛10 个，放到下料输送带，再由人工取走。

二、机构分析

1、步进式输送线

其实输送线很普通，主要是想说一下它固定载具的方式：

2、耳带熔接机构

1）先说一下这个机构的具体动作顺序输送线将口罩主体输送到口罩停止位→ 耳带处理机构，将耳带放置在口罩两端→ 压紧机构下压；

→ 超声波熔接机工作，将耳带熔接在口罩上；

→完成。

2）还是惯例，说一下值得一说的机构

估计这一个机构，大家最感兴趣的就是，耳带是怎么截取并放到口罩上的先说一下，口罩左右两侧的耳带处理机构是对称的，所以原理是一样的。下面看详细的图：

→ 耳带从上面的耳带卷下来后，从耳带出口出来；

→ 最右侧的笔形气缸驱动拉耳带夹子，夹住耳带出来；→ 耳带两端夹子，夹住耳带；

→ 剪刀将耳带剪断，耳带两端夹子将耳带两端放置到位；

→ 执行熔接动作；

→ 重复以上动作。

以上就是耳带处理机构整个的动作流程，再来看一下耳带两端夹子的具体机构：

旋转时，上下气缸提起；到位时，上下气缸下降。夹子旋转驱动气缸，通过驱动齿轮齿条机构，将直线运动转化为旋转运动（各代机型中这部分的结构略有不同，具体细节可以在公众号中下载图纸查看）。备注：图中两个夹子只是展示了两个不同的状态，实际使用中是对称的再来看一下耳带剪刀、拉耳带夹子处的细节图：

3、耳带折叠机构

1）这个机构并不复杂，上面的图里基本都标注清楚了，所以就只说说动作顺序：

→ 口罩载具输送口罩，经过耳带导流板时，将耳带折起90 °（口罩下压轮的作用是防止在导流时，口罩被带起来）；

→ 到达位置后，下压气缸往下，压住口罩，然后耳带翻折气缸把耳带向前推到

口罩上，退回；

→ 熔接导柱下压，压住耳带和口罩主体的接触点，然后加热。

4、码垛机构

1）机构动作顺序

→ 载具输送口罩到皮带线上，输送皮带线将口罩带到落料处；

→ 上方传感器有计数功能，每累计10 个，下压气缸往下，将10 个口罩压到下料输送带上，最后由人工将口罩取走。整个设备生产工序完成。
