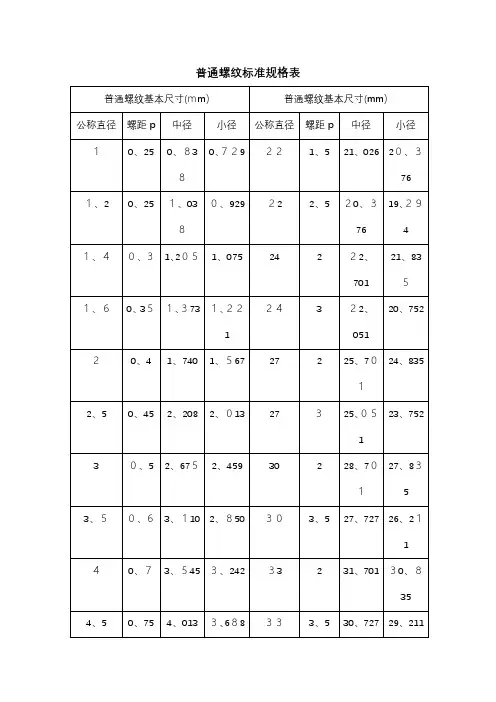

普通螺纹标准规格表

螺纹基本知识

一、螺纹的名词术语

螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。

圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。

右旋螺纹：顺时针旋转时选入的螺纹。

左旋螺纹：逆时针旋转时选入的螺纹。

完整螺纹：牙顶和牙底具有完整形状的螺纹。

不完整螺纹：牙底完整而牙顶不完整的螺纹。

螺尾：向光滑表面过渡的牙底不完整的螺纹。

有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。

公称直径：代表螺纹尺寸的直径。

大径：外螺纹的顶径、内螺纹的底径。

小径：外螺纹的底径、内螺纹的顶径。

中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。

单一中径：牙型上沟槽宽度等于1/2基本螺距的地方。

作用中径：在规定的旋合长度内，恰好包容实际螺纹的一个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半角、及牙型高度，并在牙顶和牙底留有间隙，不与实际螺纹大、小径发生干涉。

牙型角：在螺纹牙型上，两相邻牙侧间的夹角。

螺距：相邻两牙在中径线上对应两点间的轴向距离。

螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。

二、.螺纹概述

一般将螺纹分为圆柱螺纹和圆锥螺纹。

（一）圆柱螺纹

1. 普通螺纹（又称米制或公制螺纹）

螺纹代号M，牙形角60°，基本牙形为平顶。

精度等级：内螺纹4~8级，外螺纹3~9级。

2. 美标统一螺纹（又称60°英制螺纹）

螺纹代号UNC、UNF、UNEF、UN、UNS，牙形角60°，基本牙形为平顶。

精度等级：内螺纹1B~3B，外螺纹1A~3A。

3. 非螺纹密封的管螺纹（又称圆柱管螺纹）

螺纹代号G，牙形角55°，基本牙形为圆顶圆底。

精度等级：内螺纹标准级和D级，外螺纹A、B级。

4. 梯形螺纹

螺纹代号Tr，牙形角30°（美标为29°），基本牙形为平顶平底。

精度等级： 7~9级，（美标为2G~6G）。

5. 其他螺纹

锯齿螺纹

美标圆柱管螺纹

气瓶专用螺纹

。。。。。。

（二）圆锥螺纹

1. 用螺纹密封的管螺纹

螺纹代号R、Rc、Rp，牙形角55°，基本牙形为圆顶圆底，锥度1：16。2. 60°圆锥管螺纹

螺纹代号NPT、NPTF，牙形角60°，基本牙形为平顶，锥度1：16。

3. 其他螺纹

米制锥螺纹

石油专用螺纹

气瓶专用圆锥螺纹

三、螺纹量规

螺纹量规根据使用性能分：工作规、验收规、校对规和基准规。

工作规：制造和检验工件螺纹所用螺纹量规。

验收规：检验部门或用户验收工件螺纹时所用螺纹量规。

校对规：制造和检验工作规所用的螺纹量规。

圆柱螺纹通常只有校对塞规，用于检验工作环规。某些圆锥螺纹有校对塞规和校对环规，分别用于检验工作环规和工作塞规。

基准规：某些圆锥螺纹需要基准规用于检验校对规。

螺纹概述

前言：

螺纹具有装卸容易和可拆性，广泛应用于机械制造领域。螺纹标准已成为重要的机械基础标准之一。

第一次工业革命后，英国人发明了车床、板牙和丝锥，为螺纹件的大批生产奠定了技术基础。1841年，英国人惠特沃斯（Joseph Whitworth）提出了世界上第一份螺纹国家标准（BS 84，惠氏螺纹，B.S.W和B.S.F），从而奠定了螺纹标准的技术体系。1905年，英国人泰勒（William Taylor）发明了螺纹量规设计原理（泰勒原则）。从此英国成为世界上第一个全面掌握螺纹加工和检测技术的国家，英制螺纹标准是世界上现行螺纹标准的祖先，英制螺纹标准最早得到了世界范围的认可。美国的国家螺纹（N）标准是在英制惠氏螺纹基础上发展起来的。第二次世界大战后，它转化为二战盟国共同使用的统一螺纹（UN）。这是世界上第一份得到国际组织认可的国际标准。美国的管螺纹标准是由美国人独立研制出来的，它与英制管螺纹共同构成了当今世界管螺纹标准领域的两大支柱。美制梯形螺纹（Acme）和锯齿形螺纹也同样得到二战同盟国间的认可。所以，美制螺纹标准对现代国际贸易有着极其重要的影响。

米制普通螺纹（M）来源于美制国家螺纹（N），在欧洲大陆上得到了广泛使用，并纳入ISO 标准。当公制单位制（米制是其中的长度单位）被确定为国际法定计量单位后，又进一步提升可米制普通螺纹在国际贸易中的地位。

NPT，PT，G 都是管螺纹．

NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991

PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺紋家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅GB/T7306-2000

G 是 55 度非螺纹密封管螺纹，属惠氏螺紋家族．标记为 G 代表圆柱螺紋．国家标准可查阅 GB/T7307-2001

另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直径，单位是英寸．

行內人通常用分来称呼螺纹尺寸，一寸等於８分，1/4 寸就是２分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别：

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

英制螺纹1/2是指英制标准螺纹，其公称直径为1/2英寸，其螺纹一般情况下无特殊说明时是指55度三角形牙，英制螺纹一般指按照BS84-1956＜惠氏牙型圆螺纹＞为标准牙型的螺纹

美制螺纹一般是指按照ANSI B1.1的标准牙型的螺纹，其牙顶角为60度，一般分
