建筑视图的画法

1
2
剖面符号
1. 剖面符号带有方向性以粗划呈┏ 表示，而断面符号则不带方向性， 常用在节点详图以粗线表示。如平 、剖面不在同张图内，则在平面的 剖面符号下写图号，如：右图 2．带方向性的剖面应将临近可见 的有关立面画全，而断面符号仅表 示所切范围的画面。
剖面图的表示方法
各 视 图 中 的 相 关 符 号
定位轴线
各 视 图 中 的 相 关 符 号
定位轴线——用来确定房屋主要承重构件墙、柱、梁 、屋架等构件位置，包括横轴线和纵轴线，它们是施工 放线、确定承重构件位置的重要依据。 在施工总图中定位轴线用细点划线绘制，轴线编号注 写在轴线端部的圆内，圆是用细实线绘制、直径为φ8mm ，在详图中，圆的直径为φ10mm，圆心位于定位轴线的 延长线上。
剖面图要用规定的方法进行标注。以表示剖切面的名 称、位置和投影方向。 标注的具体方法如下： 1、剖切位置用“剖切位置线”表示，它是长度为6-10mm 的两段粗实线，绘制时不得与图线相交. 2、投影方向用“剖视方向线”表示，它位于剖切位置线的 两端，与剖切位置线垂直，是长度为4-6mm的粗实线。 3、编号写在剖视方向线的端部，编号数字一律水平书写。 剖面图的图名中数字之间加一横划。
定位
各 视 图 中 的 相 关 符 号
总平面图上采用定位坐标网格有二种，一种是测量坐 标网以X、Y表示，另一种是施工坐标网是以A、B表示， 两种皆可，如为观景施工方便起见以自编施工定位座标 较为方便，方法如下： 1、利用现有X、Y测量座标， 选择某点作为施工座标A、B的0 起点，如右图。 但要在图下注明： 以建筑物墙角或某一固定标志 A=0.00或者 B=0.00 方向一般以垂直指北针为起点，如有困难则注明角 度即可。 2、如景观设计的范围较小，则可以建筑物或围墙为 基准，用尺寸线表示。
各 视 图 中 的 相 关 符 号
3、弧形线或曲面应有圆心及半径， 圆心注上座标以便施工定位。如半 径较大，图面内不能容纳，则可采 用折线表示，如右图 4、复杂的曲面图形可采用网格形 式标注尺寸。如下图
xx R=x
o
A=xx.xx B=xx.xx
50*6=300
A=xx.xx B=xx.xx
50*10=500
图形的生成见教学软件光盘相关部分
剖 面 图 的 画 法
绘制剖面图时，线条轻重 的表现，如同平面图一样。 即，剖面中配剖过的单元， 用重线； 剖面之后可看见的立面单 元，用轻线； 越远则线越轻。
图形的生成见教学软件光盘相关部分
剖（断）符号
1 （符号大小，参见天正5.0） 2
各 视 图 中 的 相 关 符 号
轴线编号
各 视 图 中 的 相 关 符 号
概念：开间——两条相邻横向轴线之间的距离大小， 代表房间的开间。 进深——两条相邻纵向轴线之间的距离大小，代 表房间的进深。 （1）横轴线编号：从左至右用阿拉伯数字1、2、 3„„编写，一般注写在图的下方，若上下两方定位轴 线不一致，则上、下均要编号。 （2）纵轴线编号：从下向上用拉丁字母或英文字母 按顺序编号，如A、B、C、D„„，但I、O、Z三个字母 不能用于纵轴线编号，若纵轴线数量较多，23个字母 不够用，可在单字母下加数字注脚，如A1、A2、A3、 A4等，或B1、B2、B3、B4等。 （3）定位轴线应采用细的点划线绘制，仅用于建筑 物。 （4）景观建筑较小，一般横向编号采用阿拉伯数字 从左到右，直向编号采用大写拉丁字母从下到上，其 编号外圆圈直径为8mm。
各 视 图 中 的 相 关 符 号
3. 详图索引分两种，圆圈直径 8mm, 4、如在平、立面图上仅表示 某一节点的详图索引，可采用 图上双线表示所切的位置，按 所切的该处绘制详图即可。
详图编号
详图编号
表示在 本张图
表示在其它 纸的图号
5、详图编号采用直径14mm的粗线圆圈如： 注：圆圈直径6mm用于钢筋、另件、设备等 编号，字高8mm， 6、如采用标准图集内括国标、地方或本 公司自编的详图索引可采用以下符号
二、表达建筑物的内部空间
视 图 与 建 筑 实 体 的 关 系
建筑物的内部空间很复杂，必须用一系 列的剖切视图来共同表达 用水平的平面将建筑物剖切开，得到的 剖切视图为平面图。 剖切的位置通常在窗台之上，应对各层 均进行剖切，从而得到各层平面。
视 图 与 建 筑 实 体 的 关 系
用垂直的平面将建 筑物切开，得到的剖切 视图称为剖面图 剖切面通常选择与 某一立面平行，可以根 据表达的需要在不同的 位置进行剖切 一般用大写英文字 母或罗马数字编号，如 A-A剖面
由于绘图比例的原因， 在画平立剖面时，许多细节 无法表达清楚，可将其中的 局部放大，用大比例详细地 画出，这种大比例图成为详 图，也叫大样图
视 图 与 建 筑 实 体 的 关 系
一、概述
总平面图是新建 房屋定位、施工放线、 土方施工以及有关专 业管线布置和施工总 平面布置的依据。 总平面图上应标 注比例或比例尺，同 时必须标注指北针， 有时还画出风玫瑰图 （表示当地年平均风 向的频率）反映该地 区的常年风向。 此外还应注明相 关尺寸、建筑层数以 及入口方向等
总 平 面 图 的 画 法
二、内容及表达方式
1、新建筑物 拟建建筑一般按1：500的比例，用粗实线框表示， 原有建筑用细实线框表示，并在线框内，用小黑点表 示建筑层数，有几点就是几层。 2、新建建筑物的定位 总平面图的主要任务是确定新建建筑物的位置， 通常是利用原有建筑物、道路等来定位的。 3、绝对标高 我国把青岛市外的黄海海平面作为零点所测定的 高度尺寸，称为绝对标高。在总平面图中，用绝对标 高表示高度数值，单位为m。
第五章 建筑视图的画法
视图与建筑实体的关系 总平面图 平面图 立面图 剖面图 各视图中的相关符号 详图
一、表达建筑物的外观
视 图 与 建 筑 实 体 的 关 系

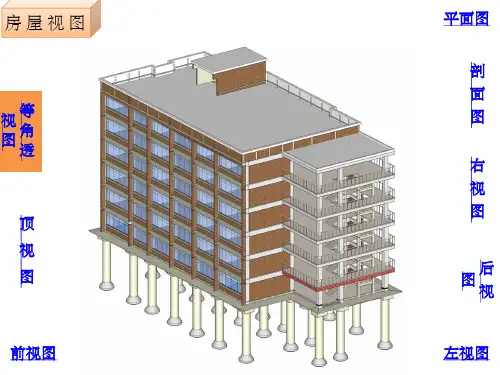

建筑物的外观一般用5个视图来表达。 顶视图称为屋顶平面 四个垂直投影面上的视图称为立面图， 通常按照方位来表示 （立面图仅画出正对投影面的建筑形体 变化，不考虑内部和背面的形体变化，一般 不画虚线）。
引出线与详图符号
各 视 图 中 的 相 关 符 号
1、引出线应以细线绘制、宜采用水平向与斜线相交、斜线 与水平线的交角宜采用120°、135°、90°，引出线上的 文字说明如上图 2、文字说明也适用与数字或符号如构造所采用的钢筋、型 钢等。结合公司的实际需要统一采用以下符号： φ （I级钢）、φ （二级钢）┗（钢角）、Ⅰ（工字钢）、 [（槽钢）、—（扁钢）规格写在符号后，如：┗50*50*6， [12，—50*50
如果要表现被剖 到的垂直构件与其它 物体之间的对比，可 在被剖到的构件涂上 灰色。 如果平面中需要 表明家具与铺面，则 需要更明显的对比。 一般而言，平面 中的层次（线条的粗 细）表现分三个等级 即可。
二、门窗的表达
门窗的平面表示单开 门的门扇，通常画成 与墙面垂直的线条； 而用1/4圆弧线表示开 关的空间。门窗平面 图的重线用来画墙壁、 门窗框、门扇和玻璃 线；门槛或窗槛线则 用最轻的线来表示。
三、表达建筑物所处的地理位置
视 图 与 建 筑 实 体 的 关 系
通常用较小的比例画出建筑物的 屋顶平面或一层平面，同时画出周围 一定范围的环境示意，如道路、其他 建筑、绿化、水面、山坡等高线等成 为总平面 用来表达建筑物坐落的位置、朝 向以及与周边环境的关系
四、表达建筑物的细部
视 图 与 建 筑 实 体 的 关 系
总 平 面 图 的 画ຫໍສະໝຸດ 法一、线型的选择使用不同轻重的 线条，来表现不同单 元的高度。 最粗的线条用来 画被剖过单元的轮廓 线； 次粗的线条则用 来表现未被剖到，但 在剖面之下地面之上 的物体轮廓； 最细的线条用来 表现地板上的铺面处 理和其它不同水平的 高差。
平 面 图 的 画 法
平 面 图 的 画 法
xx.xx
xx.xx
(10.800) (7.200) 3.600
4. 在总平面图的路中心或其它位置，也可采用标高及座 标混合注的方法。
Axx.xx 3.78 Bxx.xx (2.86) 路中心标高 原有地形标高，如无资料也可不注
指北针和风向频率玫瑰图
用总平面图中画出的指北针 来表示建筑物的朝向。 通常指北针外圆直径为24mm， 宜用细实线绘制，指北针尾部的 宽度宜为3mm。需用较大直径绘 制指北针时，指针尾部宽度宜为 直径的1/8。其形状如图所示。 也可用风向频率玫瑰图表示 建筑物的朝向，如图所示。
总 平 面 图 的 画 法
标高的表示方法
总 平 面 图 的 画 法
在总平面图中， 室外地坪标高符号 宜用涂黑的三角形 表示，具体画法如 图15－4
标高注写注意事项
（1）总平面图室外整平地面标高符号为涂黑的等腰直角 三角形，标高数字注写在符号的右侧、上方或右上方。
总 平 面 图 的 画 法
（2）底层平面图中室内主要地面的零点标高注写为 +0.000。低于零点标高的为负标高，标高数字前加“-” 号，如-0.450。高于零点标高的为正标高，标高数字 前可省略“+”号，如3.000。 （3）在标准层平面图中，同一位置可同时标注几个标高。 （施工图中） （4）标高符号的尖端应指至被标注的高度位置，尖端可 向上，也可向下。 （5）标高的单位：米。
1、采用的标高应有说明如±0.00等于绝
总 平 面 图 的 画 法
对标高xx.xx,也可直接采用绝对标高。 （当与其他设计单位的所设计的建筑或管 线有关时，以采用绝对标高较妥。） 2、总平面图及建筑平面图所注室 外的标高(受范围所限可引出)。剖、 立面图上所注的标高符号的尖端， 应指至被住的高度，尖端可向下也 可向上，如： 3. 在详图的同一位置需要表示几个不同标高 可采用重叠标注法
平 面 图 的 画 法
三、其他细部的表达
平 面 图 的 画 法
