常用机械制图手工绘图工具及使用技巧
机械加工制图中常用的绘制工具

机械图纸作为加工生产的依据,对于加工起着重要的指导作用。
在生产中,常见的机械制图,分为软件绘图与尺规绘图两种。
尺规绘图一般会使用到丁字尺、三角板、比例尺、分规、圆规、铅笔等等。
根据不同的绘图要求使用不同的工具,可以有效提高机械制图的准确度与效率。
那么,机械加工制图中常用的绘制工具。
1、图板图板在制图中主要是为了铺放纸张用的,为了固定纸张,避免产品移动而导致尺寸出现误差。
图板需要保持平整、光滑、干燥,平时使用图板的时候,要注意对图板的边做好保护,防止图板受潮。
2、丁字尺丁字尺主要的用途是为了绘制直线的,在使用的时候需要保持丁字尺的头部垂直,紧贴图板的工作边。
3、三角板三角板一般会有45度和60度两种,这两种角度进行配合可以画出15度,也可以用两个三角板绘制出垂直线和平行线。
4、比例尺比例尺用来做量取工具,它不可以用来划线。
在比例尺不同的侧面,有不同比例的刻度可以方便画出不同比例的直线。
5、绘图仪器(1)分规:这种工具是用来等分线段和在尺子上量取尺寸的工具,使用两个针尖要保持对齐。
(2)圆规:这种工作主要用来画圆或者圆弧,钢针分为支承尖与普通尖,画圆的时候应该用用支承尖,避免因为针尖插入图板过深。
圆规的铅芯用比画直线的铅芯要软,画圆时要匀速,并向运动方向稍微倾斜,以减少画圆阻力。
画小圆可以用弹簧圆规和点化规。
6、曲线板曲线板主要用来画非圆曲线的工具,它的轮廓线是由不同的曲率半径曲线组成。
在画图的时候,要先找出来曲线上的点,再徒手用铅笔将其连接起来。
为了让曲线保持光滑,最好每次有4个点与曲线吻合先画1到3,再画3到4,最后得出光滑的曲线。
7、钢直尺这里说的钢直尺,就是我们生活中常见的那种量度尺。
钢直尺作为普遍的测绘工具可以用在多个方面。
不过钢直尺的测量结果有一定的误差,因为它只可以精确都毫米,其刻线间距为1mm,而刻线本身的宽度就有0.1~0.2mm,所以测量时读数误差比较大。
绘图仪器、工具及使用

图板
自左向右画水平线
图纸
丁字尺辅助画垂线
木材科学与工程
4
第一章 制图基本知识
三、三角板
一副有两块。与丁字尺配合自下而上绘 竖直线和斜线。
木材科学与工程
5
第一章 制图基本知识
用三角板和丁字尺 配合,可画出15° 倍角的斜线 用三角板配合可 画出平行线
第一章 制图基本知识

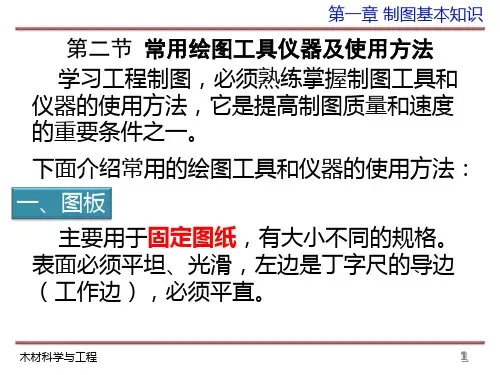

第二节 常用绘图工具仪器及使用方法 学习工程制图,必须熟练掌握制图工具 和仪器的使用方法,它是提高制图质量和速 度的重要条件之一。
下面介绍常用的绘图工具和仪器的使用方法: 一、图板 主要用于固定图纸,有大小不同的规格。 表面必须平坦、光滑,左边是丁字尺的导边 (工作边),必须平直。
木材科学与工程
13
第一章 制图基本知识
八、比例尺
刻有不同比例的直尺。绘图时将实际尺寸 按选定比例在相应的尺面上量取即可。(均以 米为单位)。
木材科学与工程
14
第一章 制图基本知识
木材科学与工程
15
第一章 制图基本知识
九、曲线板 绘制非圆曲线。
木材科学与工程
16
第一章 制图基本知识
十、绘图模板
木材科学与工程
1
第一章 制图基本知识
木材科学与工程
2
第一章 制图基本知识
二、丁字尺
由相互垂直尺身和尺头组成的。用时, 尺头紧靠图板左边的导边,上下移动,自左 向右画一系列横线,和三角板配合画竖线和 斜线。不能用尺身下边画线,也不能调头靠 在图板的其他边沿上使用。
木材科学与工程
3
第一章 制图基本知识
适中。
木材科学与工程
常用机械制图手工绘图工具及使用技巧

常用机械制图手工绘图工具及使用技巧SANY GROUP system office room 【SANYUA16H-常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。
—、常用绘图工具(1)(图板)画图时,需将图纸平铺在图纸上,所以,图板的表面必须平整、光洁、且富有弹性。
图板的左侧边称为导边,必须平直。
常用的图板规格有0号、1号和二号三种。
(2)丁字尺丁字尺主要用于画水平线,它由尺头和尺身组成。
尺头和尺身的连接处必须牢固,尺头的内侧边与尺身的上边(称为工作边)必须垂直。
使用时,用左手扶住尺头,将尺头的内侧边紧贴图板的导边,上下移动丁字尺,自左向右可画出一系列不同位置的水平线,如图1–18a所示。
(3)三角板三角板有45°-90°角和30°-60°-90°角的各一块。
将一块三角板与丁字尺配合使用,自下而上可画出一系列不同位置的直线,如图1-18b所示;还可画与水平线成特殊角度如30°、45°、60°的倾斜线,如图1-18c所示将两快三角板与丁字尺配合使用,可画出与水平线成15°、75°的倾斜线,如图2所示。
两块三角板互相配合使用,可任画已知直线的水平线或垂直线,如图3所示。
图1用丁字尺和三角板画线图2画15度75度斜线图3画已知直线平行线和垂直线二、分规、比例尺(1)分规分规是用来量取尺寸、截取线段、等分线段的工具。
分规的两腿端部有钢针,当两腿合龙时,两针尖应重合于一点,如图4所示。
图5所示为用分规在比例尺上量取尺寸(图5a),然后在线上连续截取等长线段(图5b)的方法若欲将图5c所示的AB线段四等分,可先任凭自测估计,将分规的两针尖开到约为AB/4进行试分,如有剩余(或不足)时,再将针尖间的距离张大(或缩小)e/4,e为剩余或不足量,再进行试分,直到满意为止。

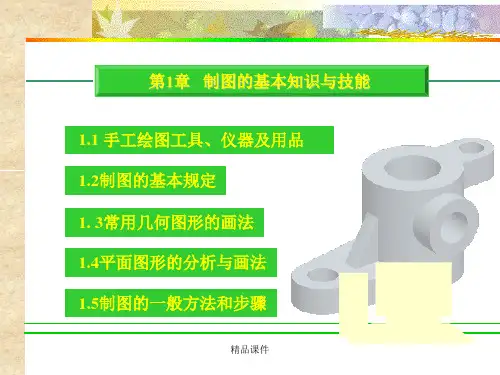

机械制图教学(全套)

出所需要的几何图形和书写各种文字等精。品课件
返
高
职 高
1.2制图的基本规定
专
机
1. 2.1图纸幅面和图框格式(GB/T14689-1993 等效采用ISO 5457)
电
类
1. 2.2图线及其画法(GB/T17450-1998 等同采用ISO 128-20)
专
业
1. 2.3字体(GB/T14691-1993 等效采用ISO 3098/1及3098/2)
1.1.3圆圆规规和主分要规是用来画圆及圆弧的。一般较完整的圆规应 附有铅芯插腿、钢针插腿、直线笔插腿和延伸杆等,如图14 a)所示。在画图时,应使用钢针具有台阶的一端,并将其 固定在圆心上,这样可不使圆心扩大,还应使铅芯尖与针尖 大致等长。在一般情况下画圆或圆弧时,应使圆规按顺时针 转动,并稍向前方倾斜。在画较大圆或圆弧时,应使圆规的 两条腿都垂直于纸面, 如图1-4 b)所示。在画大圆时,还 应接上延伸杆,如图1-4 c)所示。
加长50mm。常用的图板尺寸规格见表1-1。
表1-1 图板尺寸规格
(单位:mm)
图板尺寸规格代号
A0
A2
A3
图板尺寸(宽×长) 920×1220
460×610 305×460
精品课件
A1 610×920
2.丁字尺 丁字尺主要用于画水平线,它由互相垂直并连接牢固的尺头和尺身 两部分组成,尺身沿长度方向带有刻度的侧边为工作边。绘图时,要使尺头紧靠图 板左边,并沿其上下滑动到需要画线的位置,同时使笔尖紧靠尺身,笔杆略向右倾 斜,即可从左向右匀速画出水平线。应注意:尺头不能紧靠图板的其它边缘滑动而 画线;丁字尺不用时应悬挂起来(尺身末端有小圆孔),以免尺身翘起变形.
机械制图常用制图工具与使用

1.2 常用制图工具及使用
图1-18 常用圆规
1.2 常用制图工具及使用
画圆时应先定圆心位置,用细点画线画出垂直相交的中心线,量取半径后, 用右手转动圆规手柄,沿顺时针方向均匀画圆。画大尺寸圆弧时,应将针脚笔脚 折弯,使其与纸面垂直,如图1-19所示。画小圆常用点圆规或弹簧规,也可用模 板画出。
图1-19 圆规使用方法
2.分规 分规两脚均为钢针,两针尖合拢时应对齐。用于量取线段长度或等分直线 段及圆弧。
图1-15 三角板与丁字尺画特殊角度线
1.2 常用制图工具及使用
竖直线应自下而上画出。两块三角板既可画出45°、30°、60°、90°角度 线,也可画出任意直线的平行线或垂直线,如图1-16所示。
图1-16 用三角板画平行有木杆和活动铅笔两种。铅笔软硬程度分别以字母B、H和数字表示,B (H)前的数字越大表示铅笔越软(硬)。HB表示软硬适中。HB铅笔用于写字和 画细线;H或2H用于画底稿;B或2B用于加深加粗图线。圆规用铅芯应比图线的铅芯 软一号。 铅笔应削制成圆锥形和楔形两种(保留标号),笔尖露出铅芯6mm~8mm,如 图1-17所示。
1.2 常用制图工具及使用
教学目的:
掌握常用绘图工具和仪器的正确使用方法 。
教学重点:
正确使用绘图工具绘制图线 。
教学难点:
正确使用绘图工具绘制图线 。
1.2 常用制图工具及使用
为保证绘图质量,提高绘图速度,必须正确而熟练地使用绘图工具。下面介 绍一些常用制图工具的使用方法。 1.2.1 图板、丁字尺 图板是用来铺放及固定图纸的矩形木板。图板的规格名称均与图纸幅面代号 相同。图板表面应平坦光洁、软硬适中。图板左右两边为导边,必须平直。 丁字尺由尺头和尺身组成,主要用于绘制水平线,也可与三角板配合使用, 绘制特殊的角度线。作图时,尺头应紧靠图板左侧,并上下移动尺身至画线位 置,用左手按住尺身,再自左向右在尺身工作边画线。 1.2.2 三角板 一副三角板为45°、30°(60°)各一块,除直接画直线外,也可配合丁字 尺画出竖直和特殊角度的斜线,如图1-15所示。
机械工程制图教程1-2手工绘图和仪器使用

一. 图板和丁字尺
常用的图板有0号、1号、2号等规格。 绘图时,图纸应固定在图板上。图板的表面应平整光洁, 其左侧边为导向边,必须平直。
必须使尺头的内 侧边紧贴图板左侧 导向边,上下移动 丁字尺
上海理工大学《机械制图》课件
二. 用丁字尺和三角板画线
从左向右 画水平线。 用三角板 和丁字尺画 倾斜线。
四. 圆规
(1)圆规是用来画圆和圆弧的工具。画圆时使用带台阶的尖 端定圆心,圆规作分规使用时用长锥形尖端。 (2)画圆前,使针尖比铅芯稍长一点, 以便针尖插入图板后使圆规两脚平齐。 (3)画不同直径的圆时,应使针尖、 铅芯与纸面垂直。
上海理工大学《机械制图》课件
五. 铅笔
(1)B或HB一加深粗实线;从下向上 画垂直线。源自上海理工大学《机械制图》课件
三. 比例尺和分规
比例尺是用来量取不同比例尺寸的工具,其形状通常为 三棱柱体,棱面上刻有六种不同比例的刻度尺寸,如1:100、 1:200等,供绘图时选用。
分规是用来量取和等分线段的工具。使用前,应检查 分规两针尖在合拢时是否平齐。
上海理工大学《机械制图》课件
HB或H——写字和画箭头; H或2H——画细线类图线、画底稿。 (2)铅芯一般修磨成圆锥形,画粗实线时铅芯修磨成矩形 。 (3)圆规用的铅芯应比铅笔软一级,即画粗实线圆用2B或B铅 芯,画细线圆用HB或H铅芯。
上海理工大学《机械制图》课件
六. 用铅笔画线的方法
(1)画直线时,铅笔的前后方向应与纸面垂直,且向画线方 向倾斜约30°。 (2)画粗实线时,压力相对要加大一点。
上海理工大学《机械制图》课件
1-2常用手工绘图工具和仪器

知识链接
4.圆规 圆规是用来绘制圆和圆弧的。它的 一条腿上装有钢针,另一条腿上可换装三 种插脚和接长杆,其构造和附件如图。 5. 分规 分规是用来量取尺寸,截取和等 分线段或圆周的手工绘图工具。
知识链接
6. 铅笔 绘图铅笔用“B”或“H”表示铅芯的软硬程度。“B”前的数 字越大,铅芯越软,颜色越黑;“H”前的数字越大,铅芯越硬 ,颜色越淡;“HB”铅芯软硬适中。
机 械 制 图 精 品 课 程
第一章第二节 —常用手工绘图工具和仪器
内容引入
“工欲善其事,必先利其器”,怎样正确地绘制?本任务是学习如何正确和熟 练地使用常用的手工绘图工具和仪器进行绘图。
知识链接
一、常用手工绘图工具及用纸 1.图板 2.丁字尺
知识链接
3.三角板 三角板与丁字尺配合, 可以用来绘制铅垂线和与水 平线成15°、30°、45°、 60°任意整数倍的倾斜线。 两个三角板配合使用,可 绘制任意已知直线的平行线和 垂直线。
知识链接
7. 曲线板
8.绘图纸 绘图纸要求质地坚实,用橡皮擦拭不易起毛,并符合国家标准中关于图纸幅面的 规定。
巩固练习
1、演示用两块三角板画平行线和垂直线。 2、演示丁字尺的使用。 3、用分规截取五等分线段。
自Байду номын сангаас表
目标 知识点 A(掌握) B(理解) C(了解) 存在疑惑
1、常用绘图工具的识别
2 、两块三角板配合画平行线和垂直线。 3、圆规和分规的使用
4、曲线板的使用
机械制图与计算机绘图 (1)

A1
594×841
A2
420×594
A3
297×420 10
A4
210×297
10 25
5
1.2 认识机械图样
2.图框格式
在图纸上,必须用粗实 线(与图样中图形的粗实 线宽相等)画出图框,其 格式分为不留装订边和留 有装订边两种,但同一产 品的图样只能采用一种格 式。
不留装订边的图样的图框格式
留装订边的图样的图框格式
1.2 认识机械图样
1.2.1 图纸幅面及格式(GB/T 14689—1993)
1.图纸幅面尺寸 图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用 A0、A1、A2、A3、A4五种规格尺寸。 表1-2 基本幅面尺寸 (mm)
幅面代 号 B×L e c a
A0
841×1 189 20
1.图线的线型及应用
1.2 认识机械图样
图线应用举例
1.2 认识机械图样
2.图线的尺寸
★ 在机械图样中,采用粗、细两种线宽,它们之间的比例为2∶1, 例如粗线的宽度为d时,细线的宽度约为d/2。粗线的宽度应根据图形的 大小及复杂程度,在0.5~2mm之间选择,优先采用0.5mm和0.7mm的粗 线宽度。 ★ 图线宽度的推荐系列为:0.13mm、0.18mm、0.25mm、0.35mm、 0.5mm、0.7mm、1mm、1.4mm、2mm。虚线、点画线、双点画线的长 度、间隔参如表1-4所示。
1.2 认识机械图样
3.标题栏(GB/T 10609.1—1989)
为了便于技术图样的识别、保管和交流,每张图纸上都必须画出标题栏。 标题栏的位置应位于图纸的右下角,看图的方向与标题栏的文字方向一致。
1.2 认识机械图样
机械制图绘图工具的使用

•
精选2021版课件
19
制图的基本知识
• 圆规及其用法
•
精选2021版课件
20
制图的基本知识
• 第三节 几何作图 • 1.作已知直线的平行线、垂直线
•
•
精选2021版课件
21
§1.2.2 绘制工具与仪器的使用方法
图2.9 比例尺
精选2021版课件
Back
常用的制图工具和仪器
•
绘图板、丁字尺、三角板
1、绘图板
图板的表面要求平整光洁,图板的左
边为工作边,要求平直、光滑,以便使
用丁字尺。
精选2021版课件
1
图2-1 绘图板
精选2021版课件
2
表2-1 图板规格
单位:mm
图板规格 代号
图板尺寸 (宽×长)
0 920×1220
1 610×920
2 460×610
精选2021版课件
3
2、丁字尺
图2-2 丁字尺
精选2021版课件
4
3、三角板
图2-3 三角板
精选2021版课件
5
图2-4 三角板与丁字尺配合画各种不同
角度的倾斜线
精选2021版课件
6
2.1.2比例尺
图2-5 比例尺
精选2021版课件
7
制图的基本知识
常用制图工具
•
精选2021版课件
8
2.1.3圆规和分规 1、圆规
图2-9 绘图墨线笔
精选2021版课件
14
2.1.5模板、曲线板和擦图片
• 1、模板
图2-10
建筑模板 精选2021版课件
机械制图基本知识和技巧

1 常用绘图工具、用品及仪器“工欲善其事,必先利其器”。
正确地选择和使用绘图工具和用品是学好《制图》课程的前提。
常用的绘图工具和用品共有10种,现一一介绍给大家一、常用绘图工具1、图板:图板是用来固定图纸的矩形木板。
其要求:(1)板面平整、光滑;(2)左侧的“导边”应平直。
#常用图板规格:0号(900mm×1200mm)、1号(600mm×900mm)、2号(450mm×600mm)2、丁字尺:丁字尺由“尺头”和“尺身”组成。
#其用途:(1)与图板配合来画平行线。
(2)与图板、三角板配合来画角度线、垂直线。
3、三角板:一副三角板由两块三角板组成,一块45º,另一块30º(或60º)。
#其用途:(1)与丁字尺配合来画垂直线、倾斜线(15º倍数角的角度线):45º、30º、60º、75º、105º和15º等,(2)两块三角板配合来画已知直线的平行线或垂直线。
4、比例尺:比例尺俗称“三棱尺”,共有六种常用的比例刻度,是供绘制不同尺寸比例的图形所用的。
注意:比例尺不能当作直尺来画线使用,只能用于量取不同比例的尺寸。
5、曲线板:曲线板是用于绘制不规则的非圆曲线的工具(可正、反两面使用)。
其使用方法:(1)至少保证4个点(或4个以上的点)与曲线板的边缘相吻合,才能连接这4个点(或4个以上的点)。
(2)两段之间应有重复。
二、常用的绘图用品1、铅笔:铅笔分:硬、中、软三种。
其标号有:6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中:6H为最硬,HB为中等硬度,6B为最软。
铅笔的选择与使用:(1)绘制底稿时,应使用H或2H铅笔,并削成尖锐的圆锥形;(2)绘制图形时,应使用B或HB铅笔,并削成四棱柱形(扁铲形)。
(3)铅笔应从没有标号的一端开始使用,以便保留铅笔的软硬标号。
尺规绘图工具和仪器的使用方法机械制图

§1-2 尺规绘图工具和仪器的使用方法
分规是用来量取尺寸、移置尺寸和等分线段的工具. 分规两针尖要等长,合拢时要对准.使用时,要单手操作, 调整间距.
上一页 下一页
二、分规、比例尺的用法
§1-2 尺规绘图工具和仪器的使用方法
比例尺是刻有不同比例的直尺.其三个侧面上刻有不同的比例 刻度可供度量尺寸时选用.
上一页 下一页
一、尺规绘图
§1-5 手工绘图的方法和步骤
1. 准备工作 2. 选定图纸 3. 固定图纸
画图前应先了解所画图样的内容和要求,准备好必
要的绘图工具,清理桌面,暂时不要用的工具、资料不 要放根在据图图板形上大。小和复杂程度选定比例, 确定图纸幅面。
上一页 下一页
一、尺规绘图
1. 准备工作
二、分规、比例尺的用法
§1-2 尺规绘图工具和仪器的使用方法
比例尺是刻有不同比例的直尺.其三个侧面上刻有不同的比例 刻度可供度量尺寸时选用.
比例尺除用来直接在图上度量尺寸外,还可用分规从比例尺上 量取尺寸.
注意:比例尺不可用来画线.
上一页 下一页
三、圆规的用法
§1-2 尺规绘图工具和仪器的使用方法
上一页 下一页
§1-5 手工绘图的方法和步骤
二、徒手绘图
1. 直线的画法
画直线时,眼睛要注意线段的终点,以保证线段画得平直,方向准确.
(a) 移动手腕自左向右画水平线
(b) 移动手腕自上向下画竖直线
(c) 倾斜线的两种画法 上一页 下一页
圆规是用来画圆和圆弧的工具.它由铅芯脚和针脚组成. 画圆时,针脚和铅芯脚都应垂直纸面.
铅芯脚
针脚
75°
90°
90°
6~8 1
机械制图基础(完整版)

25
100
25
不以mm为单位 需注出单位符号
25 40
25 40
55
55
10cm
1:2
1:4
(1)尺寸数值为零件的真实大小,与绘图比例及绘图的准 确度无关。
(2)图样中的尺寸,以毫米为单位,如采用其它单位时, 则必须注明单位名称。
1.2 制图国家标准的一般规定
(3)机件的每一尺寸,一般只标注一次,并应标注在反 映该结构最清晰的图形上。
特别提示Ⅰ:同一机件的图样中,一般只能采用一种终端 形式。采用斜线终端形式时,图中遇有圆弧的半径尺寸、 投影为圆的直径尺寸,尺寸线的终端应画成箭头。
1.2 制图国家标准的一般规定
特别提示Ⅱ:采用箭头终端形式 , 遇到位置不够画出箭头 时 , 允许箭头画在尺寸线外面,连续小尺寸用圆点或斜线 代替箭头。
应位于图框的右下角。 若标题栏的长边置于水平方向并与图纸长边平行时,则构
成X型图纸;若标题栏的长边垂直于图纸长边时,则构成Y 型图纸,如图。 GB/T 10609.1—1989《技术制图标题栏》规定了标题栏分 区型式。如图1-2所示。 标题栏由名称及代号区、签字区,更改区和其他区组成。
1.2 制图国家标准的一般规定
)的公称尺寸系列为: 1.8 、2.5 、3.5 、5 、7 、10 、14 、20 mm,共8种。 如需要书写更大的字,其字体高度应按 的比率递增。 1、汉字 应采用长仿宋体字,汉字高度h不应小于3.5mm,其字 宽一般为h/
1.2 制图国家标准的一般规定
长仿宋体汉字的特点:横平竖直、注意起落、结构匀称、 填满方格。
的下方或右侧标注比例。
不同比例的标注
返回
1.2 制图国家标准的一般规定
制图的基本知识和技能

制图的基本知识和技能第一节常用的绘图工具用品及其用法要提高手工绘图的质量和速度,必须正确熟练地使用各种绘图工具和用品。
本节主要介绍常用的手工绘图工具、用品及其用法。
一、图板图板是用来铺放、固定图纸并进行绘图的(图1-1)。
板面要平整、光滑,左侧为工作边(又叫导边),必须光滑、平直。
使用时,要注板面和工作边完好不受损,防止受潮和受热。
二、丁字尺丁字尺由尺头和尺身两部分构成,如图1-1所示,它主要用来画水平线。
使用时,左手扶住尺头,并使尺头工作边紧靠图板工作边,上下移动到画线位置(图1-2a),然后将左手移到画线部位压住尺身,右手握笔,沿丁字尺工作边自左向右画水平线(图1-2b)。
禁止直接用丁字尺画铅垂线,也不能用尺身下缘画水平线。
用完要将丁字尺挂起,以免变形、跌坏或踩断。
三、三角板三角板与丁字尺配合,可以画水平线的垂直线,如图1-3所示。
画线时,三角板的一直角边靠紧丁字尺尺身工作边,另一直角边置于左侧,左右移动三角板至画线位置,左手按住丁字尺和三角板,右手握笔,自下而上沿三角板左边画垂直线。
三角板与丁字尺或直尺配合使用,可画与水平线成15。
倍数角的斜线,如图1-4所示。
两块三角板配合,还可以画任意已知直线的平行线或垂直线,如图1-5所示。
四、圆规圆规用来画圆和圆弧。
它的一条腿上装有钢针,另一条腿上可换装三种插脚和接长杆,其构造和附件如图1-6所示。
画圆前,应将插脚上的铅芯削好,将钢针有台肩的一端朝下,并使台肩面与铅芯尖端平齐,如图1-7所示。
画圆时,应将钢针尖对准圆心(可借助左手食指),并扎入图板,右手捏住圆规头部手柄,按顺时针方向画圆,并向前进方向稍微倾斜,画小圆时,圆规两脚应向里弯曲(图1-8a);画较大圆时,应调整钢针与铅芯插脚,保持与纸面垂直(图1-8b);画大圆时,应接上接长杆(图1-8c)。
五、分规分规用来量取尺寸和截取、等分线段。
当两腿并拢时,两针尖应会合于一点。
分规的开合,用一只手控制(图1-9a),若截取若干等长线段时,应以分规的两腿针尖交替作为旋转申心,沿给出的直线连续截取(图1-9b)。
常用机械制图手工绘图工具及使用技巧

常用机械制图手工绘图工具及使用技巧标准化文件发布号:(9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。
—、常用绘图工具(1)(图板)画图时,需将图纸平铺在图纸上,所以,图板的表面必须平整、光洁、且富有弹性。
图板的左侧边称为导边,必须平直。
常用的图板规格有0号、1号和二号三种。
(2)丁字尺丁字尺主要用于画水平线,它由尺头和尺身组成。
尺头和尺身的连接处必须牢固,尺头的内侧边与尺身的上边(称为工作边)必须垂直。
使用时,用左手扶住尺头,将尺头的内侧边紧贴图板的导边,上下移动丁字尺,自左向右可画出一系列不同位置的水平线,如图1 – 18a所示。
(3)三角板三角板有45°- 90°角和30°- 60°- 90°角的各一块。
将一块三角板与丁字尺配合使用,自下而上可画出一系列不同位置的直线,如图1-18b所示;还可画与水平线成特殊角度如30°、45°、60°的倾斜线,如图1-18c所示将两快三角板与丁字尺配合使用,可画出与水平线成15°、75°的倾斜线,如图2所示。
两块三角板互相配合使用,可任画已知直线的水平线或垂直线,如图3所示。
图1 用丁字尺和三角板画线图2 画15度 75度斜线图3 画已知直线平行线和垂直线二、分规、比例尺(1) 分规分规是用来量取尺寸、截取线段、等分线段的工具。
分规的两腿端部有钢针,当两腿合龙时,两针尖应重合于一点,如图4所示。
图5所示为用分规在比例尺上量取尺寸(图5a),然后在线上连续截取等长线段(图5b)的方法若欲将图5c所示的AB线段四等分,可先任凭自测估计,将分规的两针尖开到约为AB/4进行试分,如有剩余(或不足)时,再将针尖间的距离张大(或缩小)e/4,e 为剩余或不足量,再进行试分,直到满意为止。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
常用机械制图手工绘图工具及使用
技巧
熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。
—、常用绘图工具
(1)(图板)画图时,需将图纸平铺在图纸上,所以,图板的表面必须平整、光洁、且富有弹性。
图板
的左侧边称为导边,必须平直。
常用的图板规格有0号、1号和二号三种。
(2)丁字尺丁字尺主要用于画水平线,它由尺头和尺身组成。
尺头和尺身的连接处必须牢固,尺头的
内侧边与尺身的上边(称为工作边)必须垂直。
使用时,用左手扶住尺头,将尺头的内侧边紧贴图板的
导边,上下移动丁字尺,自左向右可画出一系列不同位置的水平线,如图1–18a所示。
(3)三角板三角板有45°-90°角和30°-60°-90°角的各一块。
将一块三角板与丁字尺配合使用,自下而上
可画出一系列不同位置的直线,如图1-18b所示;还可画与水平线成特殊角度如30°、45°、60°的倾斜线,如图1-18c所示将两快三角板与丁字尺配合使用,可画出与水平线成15°、75°的倾斜线,如图2所示。
两块三角板互相配合使用,可任画已知直线的水平线或垂直线,如图3所示。
图1用丁字尺和三角板画线
图2画15度75度斜线
图3画已知直线平行线和垂直线
二、分规、比例尺
(1)分规分规是用来量取尺寸、截取线段、等分线段的工具。
分规的两腿端部有钢针,当两腿合龙时,
两针尖应重合于一点,如图4所示。
图5所示为用分规在比例尺上量取尺寸(图5a),然后在线上连续截取等长线段(图5b)的方法若欲将图5c所示的AB线段四等分,可先任凭自测估计,将分规的两针
尖开到约为AB/4进行试分,如有剩余(或不足)时,再将针尖间的距离张大(或缩小)e/4,e为剩余或不足量,再进行试分,直到满意为止。
用试分法也可等分圆或圆弧。
(2)比例尺比例尺的三个棱面上有六种不同比例的刻度,如1:100、1:200等,可用于量取不同比例的
尺寸。
图5分规画法
三、圆规圆规是用来画圆或圆弧的工具。
圆规固定腿上的钢针具有两种不同形状的尖端:带台阶的尖端是画圆货圆弧时定心用的;带锥形的尖端可作分规使用。
活动腿上有肘形关节,可随时装换铅芯插脚、
鸭嘴脚及作分规用的锥形钢针插脚,如图6所示。
图6圆规及附件
画圆或圆弧时,要注意调整钢针在固定腿上的位置,使两腿在合龙时针尖比铅芯稍长些,以便将针尖全部扎入内,如图7a所示;按顺时针方向转动圆规,并稍向前倾斜,此时,要保证针尖和笔尖均垂直纸
面,如图7b所示;画大圆时,可接上延长杆后使用,如图7c所示。
图7圆规用法
四、曲线板曲线板是绘制非圆曲线的常用工具。
画线时,先徒手将各点轻轻地连成曲线,如图8a所示;然后在曲线板上选取曲率相当的部分,分几段逐次将各点连成曲线,但每段都不要全部描完,至少留出后两点间的一小段,使之与下段吻合,以保证曲线的光滑连接,如图8b所示。
图8非圆曲线的描绘
五、铅笔(1)铅笔的型号及应用绘图铅笔分软与硬两种型号,字母“B”表示软铅笔,字母“H”表示硬铅芯。
“B”
之前的数值越大,表示铅芯越硬。
之前的数值越大,表示铅芯越软;“H”
字母“HB”表示软硬适中的铅芯。
图9修磨铅笔的方法
绘制机械图样时,常用2H或H铅笔画底稿线加深细线;用HB或H铅笔写字画箭头;用HB或B铅笔画粗线;加深粗线的圆或圆弧时,比加深直线用的HB或B铅笔软一级。
(2)铅笔的磨削方法画底稿线、
细线和写字用的铅笔,笔芯应削成锥型尖端;画粗线时,铅芯宜削成呈梯形棱柱状的头部,因其磨损较缓,线型易于一致。
磨削铅笔时,先用小刀将铅笔无字一端的木皮削去约25-30mm,使铅芯露出(6-8)mm,再将露出的铅芯用刀或砂纸修磨成所需的形状。
画细线圆时,将2H或H铅芯磨成凿形;画粗线
圆时,将B或2B铅芯磨成带方形截面的头部,如图110a所示。
图10b是这两种形状的铅芯被分别装
在圆规插脚上的情形。
(3)用铅笔画线的方法画直线时,铅笔在前后方向上应与纸面垂直,且向画线方向倾斜约30°。
当铅笔头部呈梯形棱柱状时,倾斜角度可相应地减小一些,但用力要稍许加大,并匀速前进,如图11所示。
图10圆规上的铅笔芯
图11铅笔画直线
六、其他绘图工具
为了提高绘图速度,可运用各种多功能的绘图模板,量画结合,使绘图工作更趋于专业化。
绘图机是先进的手工绘图设备,其机头上装有一对互相垂直的直尺,可作3600的转动,它能代替丁字尺、三角板、量角器等绘图工具的工作,画出水平线、垂直线和任意角度的倾斜线。
图12a所示为钢带式绘图机;图
12b所示为导轨式绘图机。
图11绘图机。
