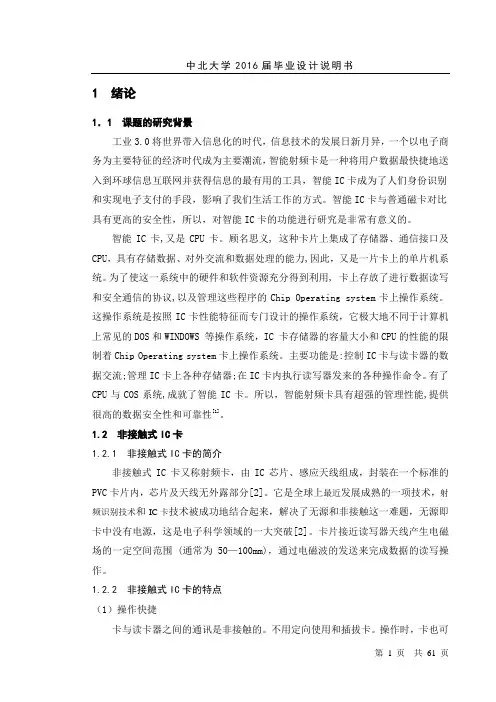

1 绪论1.1 课题的研究背景工业3.0将世界带入信息化的时代,信息技术的发展日新月异,一个以电子商务为主要特征的经济时代成为主要潮流,智能射频卡是一种将用户数据最快捷地送入到环球信息互联网并获得信息的最有用的工具,智能IC卡成为了人们身份识别和实现电子支付的手段,影响了我们生活工作的方式。

智能IC卡与普通磁卡对比具有更高的安全性,所以,对智能IC卡的功能进行研究是非常有意义的。

智能IC卡,又是CPU卡。

顾名思义, 这种卡片上集成了存储器、通信接口及CPU,具有存储数据、对外交流和数据处理的能力,因此,又是一片卡上的单片机系统。

为了使这一系统中的硬件和软件资源充分得到利用, 卡上存放了进行数据读写和安全通信的协议,以及管理这些程序的Chip Operating system卡上操作系统。

这操作系统是按照IC卡性能特征而专门设计的操作系统,它极大地不同于计算机上常见的DOS和WINDOWS 等操作系统,IC 卡存储器的容量大小和CPU的性能的限制着Chip Operating system卡上操作系统。

主要功能是:控制IC卡与读卡器的数据交流;管理IC卡上各种存储器;在IC卡内执行读写器发来的各种操作命令。

有了CPU与COS系统,成就了智能IC卡。

所以,智能射频卡具有超强的管理性能,提供很高的数据安全性和可靠性[1]。

1.2 非接触式IC卡1.2.1 非接触式IC卡的简介非接触式IC卡又称射频卡,由IC芯片、感应天线组成,封装在一个标准的PVC卡片内,芯片及天线无外露部分[2]。

它是全球上最近发展成熟的一项技术,射频识别技术和IC卡技术被成功地结合起来,解决了无源和非接触这一难题,无源即卡中没有电源,这是电子科学领域的一大突破[2]。

卡片接近读写器天线产生电磁场的一定空间范围 (通常为50—100mm),通过电磁波的发送来完成数据的读写操作。

1.2.2 非接触式IC卡的特点(1)操作快捷卡与读卡器之间的通讯是非接触的。

门禁系统非接触式 IC 卡读卡器的设计

门禁系统非接触式 IC 卡读卡器的设计

第30卷第3期2003年北京化工大学学报JOURNAL OF BEI J IN G UN IV ERSIT Y OF CHEMICAL TECHNOLO GYVol.30,No.32003门禁系统非接触式IC 卡读卡器的设计吴 刚 刘丽丽 莫德举(北京化工大学信息科学与技术学院,北京 100029)摘 要:非接触式IC 卡读卡器是非接触式IC 卡技术应用的关键之一。

文中给出了门禁系统非接触式IC 卡读卡器的设计方法,具体阐述了门禁系统非接触式IC 卡读卡器的硬件电路设计和软件开发:给出了硬件电路原理图并对其作了详细的阐述,结合实例给出了非接触式IC 卡读卡器设计的软件开发方法;简要介绍了门禁系统。

关键词:非接触;IC 卡;读卡器;微控制器;天线中图分类号:TP368.2收稿日期:2002207216第一作者:男,1976年生,硕士生E 2mail :liulili333@ 非接触式IC 卡技术是最近几年发展起来的一项新技术,具有操作快捷方便、安全性好、抗干扰能力强和一卡多用等优点,可广泛应用于各种身份识别、收费系统中。

应实际工程项目的需要,笔者独立设计完成了应用于门禁系统的非接触式IC 卡读卡器。

该读卡器具有小巧、利于二次开发等特点。

1 门禁系统[1]门禁系统主要由IC 卡接口设备、上位管理计算机和执行机构三部分组成,具体涉及到非接触式IC 卡读卡器、非接触卡、电磁锁、门磁开关、闭门器、控制器、手动按钮、计算机及系统软件等。

而这些设备中非接触式IC 卡读卡器是关键设备之一。

2 硬件电路设计2.1 MIFARE1卡片[2]M IFARE1卡的核心是Philips 公司的M I 2FARE1IC S50(201,202,203,204)系列微模块。

卡片上内建8K (bit )EEPROM 存储容量并划分为16个扇区,每个扇区划分为4个数据存储块,每个扇区可由多种方式的密码管理。

卡片上还内建有增值/减值的专项的数学运算电路,非常适合于各种收费场合。

基于单片机的非接触式IC卡读卡器设计

基于单片机的非接触式IC卡读卡器设计

单片机与读模块的通信过程为 : 首先AT 8 9 C 5 2 发送命令和数据 给读写模 块 , 读写模块根据信号执行命令 , 执行完毕后再将命令执 行的状态和响应数据发送给AT 8 9 C 5 2 。 在单片机与读模块开始通信 之前 , 收发信号双 方必须都处 于空 闲状 态 。 读写模块 的RS T口接 AT 8 9 C 5 2 的P 1 . 2 口, 一旦读写模块出现异常时就可以由AT 8 9 C 5 2 来 控制复位 。 AT 8 9 C 5 2 的片选s s 发出的信号在下降沿时等待读写模块 在S D AT A线上的响应。 如果在5 0 ms 内没有检 测到该响应, 则退 出 本次传输 , 同时将错误代码 返回给主程序 , 由主程序进行错误处理。 如果读写模块能够进行 正确的响应, 那么AT 8 9 C 5 2 就可以将命令和 数据 发送 出去 , 然后A T8 9 C 5 2 等 待读 写模块发 回的状态和 响应数 据 。即等待片选S S 线上的下降沿的产生 , 如果在5 0 0 ms 内没有 检测 到此信号 , 则退出本次传输 , 而且 向主程序报告错误。 如果正确检测 到S S 信号 , 则可 以接 收状 态和数据 信号 。
2 . 6 时钟 和 存 储 模 块
时钟模块采用芯片D S 1 3 0 2 。 该芯片是 由美 国DA L L A S 公司推出 的一种芯片, 它具有高性能、 低功耗的特点。 并带有R AM的实时时钟 芯片 , 可以实现对 年、 月、 日、 周 日、 时、 分、 秒 的计时, 且具有闰年补偿 功能 , 工作 电压 范围可达2 . 5 ~5 . 5 V。 D S1 3 0 2 采用了三 线接 口与 C P U进行同步通信 , 并可以采用突发方式进行一次传送多个字节的 时钟 信号或RAM数据 。 D S 1 3 0 2 的内部有一个3 1 x 8 的RA M寄存器 , 该寄存器可 以用于临 时性 存放 数据 。 在本系统 中, D S1 3 0 2 的时钟 S C L K接单片机 的P 1 . 5 口, F O口接单片机的P1 . 6 口, RS T口接单片 机的P 1 . 7 口。 I / 0 n连接一个4 . 7 k f l 的 电阻。 本读 卡器 的存储模块 电 路采用 了I I C 接 口的E E P R OM芯片2 4 C 2 5 6 。 2 . 7人 机 交 互 模 块

非接触式IC卡读卡器设计2

非接触式IC卡读卡器设计2

摘要非接触式IC卡是IC卡领域的一项新兴技术,它是射频识别技术和IC卡技术相结合的产物。

由于非接触式IC卡具有操作快捷、抗干扰性强、工作距离远、安全性高、便于“一卡多用”等特点,在自动收费、身份识别和电子钱包等领域具有接触式IC卡所无法比拟的优越性具有广阔的市场前景。

非接触式IC卡读卡器是非接触式IC卡应用系统的关键设备之一。

本论文开发了一种读写距离为25MM 的非接触式IC卡读卡器。

本文首先对非接触式IC卡进行了概述,介绍了其特点、种类、国际标准、关键技术、典型应用和发展趋势;随后介绍了非接触式IC卡技术的基础:射频识别(RFID)技术,并对目前国际上具有代表性的两大非接触式IC卡技术:LEGIC技术和MIFARE技术进行了对比;紧接着重点介绍了Philips公司的MIFARE技术,对MIFARE卡片和MIFARE非接触式IC卡的读写组件MFRC500进行了全面的阐述;在此基础上,论文详细地阐述了非接触式IC卡读卡器的硬件和软件设计,给出了每一部分的实际电路图和应用程序。

读卡器的硬件设计包括电源供应电路、蜂鸣器驱动电路、RS232通信电路、MCU的连接、MFRC500接口电路和读卡器天线这几部分的设计,MFRC500接口电路的设计分为MFRC500与MCU接口电路设计、与电源接口电路设计和与天线射频接口电路设计三个部分。

论文介绍了电路的详细设计过程。

软件设计分为对MFRC500的应用程序的设计、对读卡器其他电路的应用程序设计和主程序设计三个部分,每一部分都给出了具体程序并对程序进行了详细的说明。

关键词:IC卡、非接触、射频识别、读卡器ABSTRACTContactless IC Card is one kind of new technology in the field of IC card,which is the combination of RF technology and IC card Technology.Because contactless IC card has some advantages over common IC card such as its high working speed、good anticollsion quality、long,working distance,there will be a good prospect for it in many fields such as automatic pricing、identity distinguishing、electric wallet,and so on.The contactless IC card reader is one of the key devices of a contactless IC card system.We developed one kind of contactless IC card reader,which is one part of a project and has about 25mm working distance.At first this paper generally introduces the contactless IC card,including its feature、type、international standard、key technology、typical usage and developing trendency.Then it introduces the RFID technology,from which the contactless IC card technology derived,andgives the compare of LEGIC technology and MIFARE technology,which are the representative technologies of contactless IC card technology at present.After that the MIFARE technology developed by PHILIPS Semiconductors is introduced in detail.The paper give emphasis to the introduction of MIFARE contactless IC card and the reader component,MFRC500.Based on these,the paper discusses the design of the contactless IC card reader in detail,inlcuding the circuit design and software design.The reader’s circuit is made up of power supply circuit、buzzer drive circuit、RS232 communication circuit、MFRC500 interface circuit and antenna,all.The paper gives the whole process of circuit design in detail.The software design includesprograming of MFRC500、programing of other circuit and programing of main program.All these programs are presented and remarked.KEY WORDS:IC Card, Contactless, RFID,IC Card reader目录摘要 (I)ABSTRACT (II)目录 (I)第一章绪论 (1)1.1 前言 (1)1.2 IC卡的分类 (2)1.3 非接触式IC卡 (2)1.3.1 非接触式IC卡的特点 (2)1.3.2 非接触式IC卡的种类 (3)1.3.3 非接触式IC卡的关键技术 (4)1.3.4 非接触式IC卡的发展趋势 (5)1.4 IC卡的国际标准 (6)1.4.1 接触式IC卡的国际标准 (6)1.4.2 非接触式IC卡的国际标准 (6)1.4.3 IC卡的测试标准 (6)1.5 本论文的任务 (7)第二章非接触式IC卡技术 (8)2.1 射频识别技术 (8)2.1.1 系统管理层 (8)2.1.2 接口层 (8)2.1.3 从动应答子系统(应答器) (9)2.2 非接触式IC卡技术 (9)第三章 MIFARE技术 (11)3.1 MIFARE 1非接触式IC卡 (11)3.1.1 MIFARE 1非接触式IC卡特点 (11)3.1.2 MIFARE 1非接触式IC卡的功能组成 (12)3.1.3 RF射频接口电路 (12)3.1.4 数字电路模块 (12)3.1.5 MIFARE 1卡片的存储结构 (15)3.2 MIFARE读卡器组件 (16)3.2.1 MFRC500特性 (17)3.2.2 MFRC500模块引脚说明 (18)第四章非接触式IC卡读卡器硬件电路设计 (24)4.1 引言 (24)4.2 非接触式IC卡读卡器结构框图 (24)4.3 各主要芯片的选取及其设计 (25)4.3.1 CPU的选取 (25)4.3.2 非接触式Ic卡读卡器通信模块设计 (27)4.3.3 电源供应电路设计 (27)4.4 非接触式IC卡读卡器天线设计 (29)第五章非接触式IC卡读卡器硬件设计 (32)5.1 编程思想及编程语言的选择 (32)5.2 对MFRC500的应用程序设计 (32)5.2.1 发送询问指令 (34)5.2.2 防冲突 (34)5.2.3 选择卡片 (35)5.2.4 认证 (35)5.2.5 读取卡片 (35)5.2.6卡挂起 (35)5.3蜂鸣器驱动程序设计 (35)5.4 RS232通信程序设计 (36)5.4.1 通信协议设计 (36)结论 (38)参考文献 (39)致谢 (41)附录 (42)第一章绪论1.1 前言智能卡的名称来源于英文名词“Smart card”,又称集成电路卡,即IC卡(Integrated Circuit Card)。

非接触式智能IC卡读写器的设计

非接触式智能IC卡读写器的设计

非接触式 智能 I 卡读 写器 的设计 C
邱丽芳
( 南省 工业 职业技 术学院 ,长 沙 4 0 0 ) 湖 1 2 8
摘 要 :本文 介绍非 接触 式智 能 l C卡 读 写器 的设 计方 法 。硬 件 主要采 用 8 C5 9 2单 片机及 R 0 C5 0读写专用集成芯片设计,软件采用 MC ・ 1 S 5 单片机 汇编语言编程.并介绍了 l c卡读写器实现非接触式读 写的工作原理。
【】赵亮等 , 1 单片机 C语言编程与实例 , 北京:人 民邮电出 版社, 2 0 . 03 【】 2 胡伟等 , 单片机C程序设计及应用实例 , 北京: 人民邮电出版社,2 0 . 03 【】许浩等 ,V s a B s 3 i l ai u c串口通信工程开发实例导航 、 北京:人 民邮
电 出版 社 , 20 . 0 4
【】张立科 .V sa B s 6 4 i l ai . u c 0数据库开 发技 术与工程实践 . 北京 :人
民邮 电 出 版 社 , 2 0 . 0 4
【 5 】王韧 . 加油站 I C卡收费系统的设计 . 中国仪器仪表. 2 0 . ) 32 . 0 4( : ・6 12 作者 简介:郝 旺春 ( 9 7) 男,硕士 ,河北省深州市。天津新技术产业 因区 17 一, 金 雏网络技 术有限公司,主要研 究方 向为网络通信 ,智 能仪 器开发 与设 计, 电源产品开发。
Ab t t Th p p r ito u e h d sg sr : ac e a e n r d c s t e e in me h d f r n ・o c ig to o ot u hn i t l c C a d r a ・ i n n tu n .T e sn l i c coc mp n e l t I c r e d wr ig is r me t h i g e p e e mi r o e t u e C8 51 0 a d r a ・ i n s e i l h p RC5 0 s t r 0 20 n e d wr ig F t p c a c i 0 i ma ny il a ope f r a d r d sg d t d o h r wa e e in,T e h MCS・ iglc i l n u e s 51 s n e h p a g ag i a o t d o t e o t r pr g a , a d h r a ・ i ig d p e f r h s f wa e o rm n t e e d wr n wo k n t ig r

基于RC522的非接触式IC卡读卡器设计

基于RC522的非接触式IC卡读卡器设计

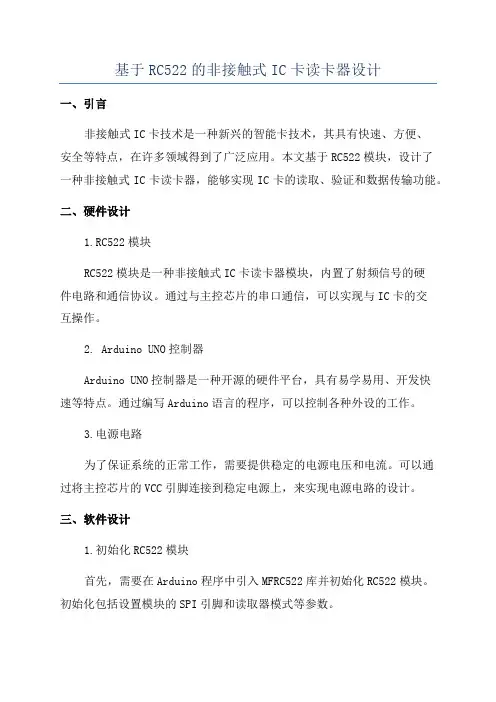

基于RC522的非接触式IC卡读卡器设计一、引言非接触式IC卡技术是一种新兴的智能卡技术,其具有快速、方便、安全等特点,在许多领域得到了广泛应用。
