探槽地质编录规范
槽探规范标准[详]
![槽探规范标准[详]](https://img.taocdn.com/s3/m/e716005e580216fc700afdf9.png)
地质矿产勘查作业指导讲义-之探槽（剥土）编录导语：探槽编录在我们地质工作中，算是一个最常见不过和简单不过的工程编录了。
本文转自邹工的地质矿产勘查作业指导讲义系列，供大家学习。
一、槽探工程素描探槽（剥土）素描方法及细则规定如下：1、探槽代号TC，编号统一为线号加探槽号，如：1线2号探槽编号为TC0102，以此类推。
本项目素描图比例尺统一选用1:100。
水平比例尺和垂直比例尺应保持一致。
按1米间隔标注比例尺刻度线，水平比例尺标在下方，垂直比例尺标在起点一侧(详见图1)。
图12、探槽端点以直径1mm圆心带点的小圆圈在图上表示，并于实地竖木桩作标记，在图上槽头表示出起点方位（及起点坐标）。
3、探槽素描方向首选正北壁、北西壁、北东壁或正东壁。
其素描图绘一壁（绘实际形态）及底（绘规则底，底宽采用1cm，便于标注样品和绘制岩石花纹），在地质情况较复杂、两壁地质特征差别较大时素描二壁及底。
4、素描图作法主要有两种：①、坡度展开法；②、平行展开法，本项目统一使用坡度展开法绘图。
4、编录方法步骤如下：①、观察参加人员2-3人为宜，首先对探槽的情况进行总的观察，统一认识，明确重要的地质现象，如岩性分层界线、接触关系、矿化与分布、蚀变分带、断裂构造等，确定取样位置，并用红油漆画出分层线及采样位置。
②、布设基线将皮尺一端固定在槽头木桩基点，沿所素描的一帮拉到另一头，予以固定作基线标尺，用皮尺作基线，罗盘测量方位角及基线坡度角。
当地形坡度变化大、有拐弯或探槽过长可分段布置。
③、绘制基线按预先计划好的槽壁、槽底及图名等位置，将基线按坡度角和确定的比例尺展绘于厘米方格纸上。
④绘制槽壁及槽底按基线不同位置，用小钢卷尺作标尺，按等间距（2m)或探槽地形变化点沿基线铅直量取地形表面、槽壁与槽底交线、槽底边线、松散层与基岩分界线的位置，按确定的比例尺投点于厘米方格纸上，然后连接相同性质的各相应的点。
槽底用水平投影法，宽度用钢卷尺测量，画于槽壁最低点1.5cm以下的位置。
探槽地质编录细则
探槽地质编录细则2探槽编录组一般由组长、作图员、测手（可兼任）2—3人组成。
2.1组长职责：全面负责编录工作，主要负责地质观察、分层、布样、文字记录，要求掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
2.2绘图员职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
6探槽编录时，无矿岩层分层要求按矿区填图单元结合岩石组合、构造、蚀变等进行，发生显著变化的地质体、不同岩石类型和较大构造均应进行单独分层。
只要在图上宽度大于1毫米、长度大于3毫米，都要进行划分，并进行文字记录和作图；复杂的矿体分层单元应小于矿区填图单元，一般矿体同矿区填图单元一致，分层厚度及夹石剔除厚度应考虑工业指标或设计的要求，对于不同矿（化、体）层、不同矿石类型、工业品级应单独分层。
7探槽素描的比例尺，一般为1:50-1:100。
但同一矿区的探槽工程素描图比例尺必须统一。
垂直比例尺应与水平比例尺一致，为使作图和检查方便，尽量将编录起点放于5毫米或1厘米方格线上。
8基线位臵宜选择在编录壁上基岩与浮土的分界线附近，但工程起、止两个端点宜布在地表，以便工程测量及照顾素描。
当探槽过长或有拐弯时，应分段设臵基点及基线。
基线长度（相邻基点之间距离）用皮尺量距。
测量基线方位角及坡度角的方法是：前、后测手用罗盘测定皮尺的方位角和坡度角，二者的读数误差在3°之内时，取平均值作为基线的方位角和坡角。
9探槽素描图用壁与底呈角度展开法绘制。
9.1尽量将工程的北、北东、东、南东端臵于图的右端。
9.2编录首选壁按比例缩小后绘于素描图的上方，槽底绘于图的下方，局部地段遇特殊情况，需加绘另一槽壁时，则展开投绘在槽底的下方，槽壁与槽底、槽头与槽底图的间隔不小于1厘米。
9.3若附槽底样槽素描，将其放臵于槽壁与槽底之间隔部位，并在槽底相应部位作注记。
9.4当探槽较长或坡度较陡时，可将槽壁分段沿铅垂方向作上下移动绘图，用铅直虚线表示接图位臵，槽底仍然连续素描。
槽探工程原始地质编录
标题：槽探工程原始地质编录1、探槽工程布臵要求：按地质设计，明确探槽位臵方位、长度要点：位臵要准确1.1根据地质设计，明确探槽施工目的。
从设计图中量出探槽起点座标，探槽方位、长度，必要时要量取探槽起点至主要标志点的方位和距离。
1.2探槽起点的确定：当详查勘探阶段布臵在勘探线上的探槽，根据起点座标用仪器测量定位；普查阶段布臵的探槽用罗盘交会确定或根据主要标志点测向量距确定，或用高精度手持式GPS仪定位，并根据地形地物核定实地位臵。
1.3从探槽起点根据探槽设计方向、长度布设，位于勘探线上的探槽素描壁一般应与勘查线一致，但必须保证其是本探槽中揭露最充分的一壁，否则，可以素描另一壁。
1.4实地沿布臵的探槽踏勘了解露头情况及覆盖厚度，覆盖太厚，用探槽达不到目的的可暂不施工或设计其他工程进行揭露。
1.5探槽两端打木桩标记，并编上工程编号。
2、探槽施工要求：槽帮、槽底要求平、直要点：地质界线、地层产状揭露清楚注意：探槽深度超过3米，应采取安全措施2.1探槽起、始两端木桩拉一条直线，根据覆盖层厚度确定探槽开口宽度。
2.2探槽施工挖出的土石应堆放于槽口0.5米以外，槽壁坡角应在75~85°，槽底宽度一般不小于0.8 米；探槽挖掘至基岩以下0.5米以上，对矿化断裂破碎带还可适当加深。
2.3岩层接触关系、地层产状应揭露清楚，槽帮、槽底要平整。
3、探槽野外地质编录要求：编录必须现场进行要点：详细描述布样3.1对探槽揭露的地质现象进行详细观察分层，对分层界线、构造线用记号笔标出。
3.2布设基线，用皮尺自起点（零点）至终点拉一条基线，并量出基线坡度、长度、方位。
3.3以基线为准用钢卷尺丈量地形、地质界线、槽底、地层产状等的定位要素。
3.4槽探素描图，通常素描一壁一底，当探槽两壁相差较大时，则需素描两壁一底。
槽壁按实际形态绘制，槽底按水平投影法绘制，其底宽取平均宽度绘制规则底；素描图在现场根据丈量结果直接展绘在方格纸图上。
探槽地质编录规范
探槽（井）原始地质编录黄与能二○○八年四月重点提示1．编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。
南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。
2．分层：（1）分层单元：复杂矿体——小于填图单元；一般矿体——同于填图单元。
（2）分层厚度及夹石剔除厚度：按工业指标。
（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。
3．布样：（1）沿厚度方向连续控制矿体及直接顶底板。
（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。
（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。
（4）样品编号：以任何时候都不至引起错混为准。
（5）布样后应及时采样，特别是刻槽样。
4．投影作图：（1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。
（2）地质体的取舍：图上大于1mm 的应绘，特殊意义的不足1mm放大绘。
（3）探槽拐弯处理：①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。
②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。
③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。
5．投影作图原理：（1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。
（2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。
（3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。
（4）连图：分类、分地质体、分地质界线相连成图。
6．描述纪录：（1）以基线为准，依次逐一记录。
（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。

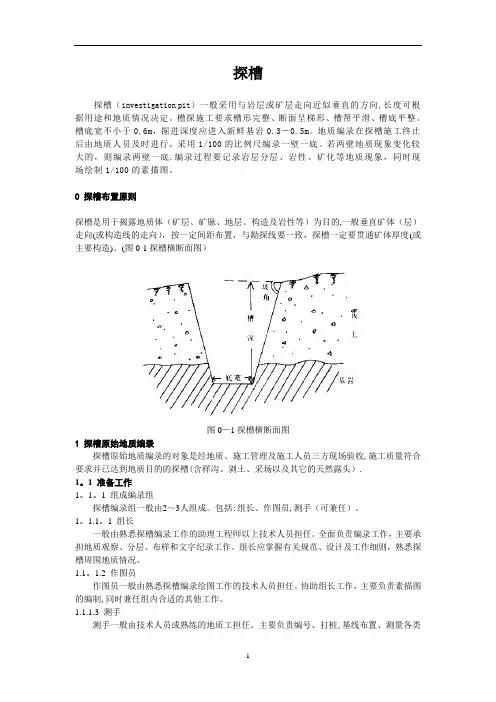

探槽编录规范
探槽探槽（investigation pit）一般采用与岩层或矿层走向近似垂直的方向,长度可根据用途和地质情况决定。
槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。
槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。
地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。
若两壁地质现象变化较大的，则编录两壁一底.编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。
0 探槽布置原则探槽是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的,一般垂直矿体（层）走向(或构造线的走向），按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度(或主要构造)。
(图0-1探槽横断面图）图0—1探槽横断面图1 探槽原始地质编录探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收,施工质量符合要求并已达到地质目的的探槽(含样沟、剥土、采场以及其它的天然露头）.1。
1 准备工作1。
1。
1 组成编录组探槽编录组一般由2～3人组成。
包括:组长、作图员,测手（可兼任）。
1。
1.1。
1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。
全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。
组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
1.1。
1.2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。
协助组长工作，主要负责素描图的编制,同时兼任组内合适的其他工作。
1.1.1.3 测手测手一般由技术人员或熟练的地质工担任。
主要负责编号、打桩,基线布置、测量各类数据、采集标本及各种拣块样。
1.2 原始地质编录1.2.1 观察、分层、布样组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象)，确定编录壁及基岩面、分层并布样。
1.2.1。
1 确定编录槽壁探槽素描一般只作一壁一底展开图。
当两壁上基岩露头的地质现象可对应吻合时，东西向或大致东西向的探槽选北壁，南北向或大致南北向探槽选东壁。

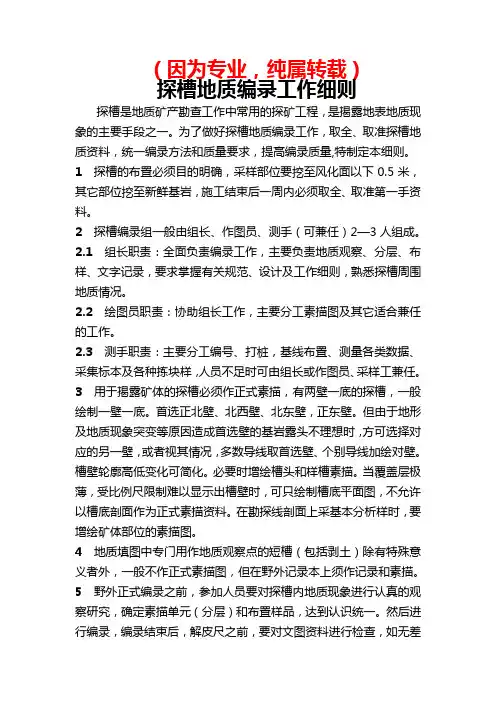

探槽地质编录细则1
（因为专业，纯属转载）探槽地质编录工作细则探槽是地质矿产勘查工作中常用的探矿工程，是揭露地表地质现象的主要手段之一。
为了做好探槽地质编录工作，取全、取准探槽地质资料，统一编录方法和质量要求，提高编录质量,特制定本细则。
1探槽的布臵必须目的明确，采样部位要挖至风化面以下0.5米，其它部位挖至新鲜基岩，施工结束后一周内必须取全、取准第一手资料。
2探槽编录组一般由组长、作图员、测手（可兼任）2—3人组成。
2.1组长职责：全面负责编录工作，主要负责地质观察、分层、布样、文字记录，要求掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
2.2 绘图员职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
2.3 测手职责：主要分工编号、打桩，基线布臵、测量各类数据、采集标本及各种拣块样，人员不足时可由组长或作图员、采样工兼任。
3用于揭露矿体的探槽必须作正式素描，有两壁一底的探槽，一般绘制一壁一底。
首选正北壁、北西壁、北东壁，正东壁。
但由于地形及地质现象突变等原因造成首选壁的基岩露头不理想时，方可选择对应的另一壁，或者视其情况，多数导线取首选壁、个别导线加绘对壁。
槽壁轮廓高低变化可简化。
必要时增绘槽头和样槽素描。
当覆盖层极薄，受比例尺限制难以显示出槽壁时，可只绘制槽底平面图，不允许以槽底剖面作为正式素描资料。
在勘探线剖面上采基本分析样时，要增绘矿体部位的素描图。
4 地质填图中专门用作地质观察点的短槽（包括剥土）除有特殊意义者外，一般不作正式素描图，但在野外记录本上须作记录和素描。
5 野外正式编录之前，参加人员要对探槽内地质现象进行认真的观察研究，确定素描单元（分层）和布臵样品，达到认识统一。
然后进行编录，编录结束后，解皮尺之前，要对文图资料进行检查，如无差错和遗漏现象，方可解去皮尺，做到文图扣合。
6探槽编录时，无矿岩层分层要求按矿区填图单元结合岩石组合、构造、蚀变等进行，发生显著变化的地质体、不同岩石类型和较大构造均应进行单独分层。
探槽编录规范
探槽探槽（investigation pit）一般采用与岩层或矿层走向近似垂直的方向，长度可根据用途和地质情况决定。
槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。
槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。
地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。
若两壁地质现象变化较大的，则编录两壁一底。
编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。
0 探槽布置原则探槽是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为目的，一般垂直矿体（层）走向（或构造线的走向），按一定间距布置，与勘探线要一致，探槽一定要贯通矿体厚度（或主要构造）。
（图0-1探槽横断面图）图0-1探槽横断面图1 探槽原始地质编录探槽原始地质编录的对象是经地质、施工管理及施工人员三方现场验收，施工质量符合要求并已达到地质目的的探槽（含样沟、剥土、采场以及其它的天然露头）。
1.1 准备工作1.1.1 组成编录组探槽编录组一般由2～3人组成。
包括：组长、作图员，测手（可兼任）。
1.1.1.1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。
全面负责编录工作，主要承担地质观察、分层、布样和文字纪录工作。
组长应掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
1.1.1.2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。
协助组长工作，主要负责素描图的编制，同时兼任组内合适的其他工作。
1.1.1.3 测手测手一般由技术人员或熟练的地质工担任。
主要负责编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样。
1.2 原始地质编录1.2.1 观察、分层、布样组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象），确定编录壁及基岩面、分层并布样。
1.2.1.1 确定编录槽壁探槽素描一般只作一壁一底展开图。
当两壁上基岩露头的地质现象可对应吻合时，东西向或大致东西向的探槽选北壁，南北向或大致南北向探槽选东壁。
探槽编录规范
探槽探槽(investigation pit)一般采用与岩层或矿层走向近似垂直的方向,长度可根据用途与地质情况决定。
槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。
槽底宽不小于0、6m,掘进深度应进入新鲜基岩0、3－0、5m。
地质编录在探槽施工终止后由地质人员及时进行,采用1/100的比例尺编录一壁一底。
若两壁地质现象变化较大的,则编录两壁一底。
编录过程要记录岩层分层、岩性、矿化等地质现象,同时现场绘制1/100的素描图。
0 探槽布置原则探槽就是用于揭露地质体(矿层、矿脉、地层、构造及岩性等)为目的,一般垂直矿体(层)走向(或构造线的走向),按一定间距布置,与勘探线要一致,探槽一定要贯通矿体厚度(或主要构造)。
(图0-1探槽横断面图)图0-1探槽横断面图1 探槽原始地质编录探槽原始地质编录的对象就是经地质、施工管理及施工人员三方现场验收,施工质量符合要求并已达到地质目的的探槽(含样沟、剥土、采场以及其它的天然露头)。
1、1 准备工作1、1、1 组成编录组探槽编录组一般由2～3人组成。
包括:组长、作图员,测手(可兼任)。
1、1、1、1 组长一般由熟悉探槽编录工作的助理工程师以上技术人员担任。
全面负责编录工作,主要承担地质观察、分层、布样与文字纪录工作。
组长应掌握有关规范、设计及工作细则,熟悉探槽周围地质情况。
1、1、1、2 作图员作图员一般由熟悉探槽编录绘图工作的技术人员担任。
协助组长工作,主要负责素描图的编制,同时兼任组内合适的其她工作。
1、1、1、3 测手测手一般由技术人员或熟练的地质工担任。
主要负责编号、打桩,基线布置、测量各类数据、采集标本及各种拣块样。
1、2 原始地质编录1、2、1 观察、分层、布样组长带领编录人员共同观察拟编录探槽中的地质现象(必要时还应观察探槽附近有关地质现象),确定编录壁及基岩面、分层并布样。
1、2、1、1 确定编录槽壁探槽素描一般只作一壁一底展开图。
当两壁上基岩露头的地质现象可对应吻合时,东西向或大致东西向的探槽选北壁,南北向或大致南北向探槽选东壁。
槽探地质编录
固体矿产勘查原始地质编录之3：槽探原始地质编录地质部二O—二年三月探槽（investigation pit）是用于揭露地质体（矿层、矿脉、地层、构造及岩性等）为U的，一般采用与岩层或矿层走向近似垂直的方向，按一定间距布置，与勘探线要一致, 探槽一定要贯通矿体厚度（或主要构造），长度可根据用途和地质惜况决定。
槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整（图1）。
槽底宽不小于0. 6m,掘进深度应进入新鲜基岩0. 3-0. 5mo地质编录在探槽施匸终止后曲地质人员及时进行，采用1:100 或1:200的比例尺编录一壁一底，槽底为正投影。
若两壁地质现象变化较大的，则编录两壁一底。
编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1:100或1:200 的素描图。
图1探槽横断面图1现场编录的基本容1.1观察研究并记录探槽所揭示的地质现象。
1.2记录现场的观察研究手段（数字、文字、图象、磁带、磁盘等）。
2现场编录必须真实客观2.1编录人员要认真、细致、全面地研究地质现象，联系认识，准确地判断和记录。
明确区别开实际观测资料与推断解释资料。
2.2现场编录应随施工进展及时进行。
2.3编录的文、图必须吻合一致，整洁、美观、字迹工整，字体规。
2.4测量、绘图工具和量具的精度、质量必须符合要求，计量单位名称和符号须符合规定，数值要反映其精确程度，写出全部有效数位。
2.5使用的设备和材料必须符合有关规定。
载质材料优良，图表用80克以上的纸，幅面尺寸185X260mm 或2n 倍（n = 0、1、2 .............................. ）。
2.6记录时用防水墨水或2H绘图铅笔。
2.7编录时采用行业标准规定的方法和表格。
使用的术语、代号、编码应符合GB9649 的规定。
图例应符合有关标准及地勘单位根据矿区特点作出的规定。
3室准备工作3.1组成编录组槽探编录组一般由3—4人组成：组长、作图员、测手（有时可曲其他人员兼任）、采样工。
探槽编录方法
将测量的基点基线数据记录于槽、井、坑探工程基点基线记录表中。
1.2.2.5文字记录
槽探编录的文字记录，按XX表的内容和要求进行。如果采用摄像、照片等形式记录地质现象，应按XX要求填写音像记录表。
a）槽底不同的岩性层、含矿层（体）、蚀变带、断层及破碎带等界线，以槽底界线铅直投影到基线交点的读数为准，槽壁地质现象以及样品、标本、产状等位置，则按产状水平投影在基线上读数为准。
探槽（investigationpit）一般采用与岩层或矿层走向近似垂直的方向，长度可根据用途和地质情况决定。槽探施工要求槽形完整、断面呈梯形、槽帮平滑、槽底平整。槽底宽不小于0.6m，掘进深度应进入新鲜基岩0.3－0.5m。地质编录在探槽施工终止后由地质人员及时进行，采用1/100的比例尺编录一壁一底。若两壁地质现象变化较大的，则编录两壁一底。编录过程要记录岩层分层、岩性、矿化等地质现象，同时现场绘制1/100的素描图。
b）记录时，应针对该段反映的主要地质体或地质现象，有侧重的进行。例如描述矿层19（体），要抓住矿石特征，重点描述矿石成因的特征和现象。描述断层，应记录断层特征（含断层面、破碎带、两盘相对移动方向等），达到反映断层性质和破坏程度等要求。
c）文字记录内容应与素描图上的内容完全吻合，在编录过程中，记录人员和作图者应经常核对，发现问题现场修正。
0-1
1-2
2-3
3-4
轮廓库
导线号
基线
地形线
基岩界限
槽底线
分层库
分层号
岩矿代号
室内分层号
倾角
起基线位置x1
终基线位置x2
底分层线x11
倾向
起分层界线y1
终槽底线y2
底分层线x22
槽探规范
地质矿产勘查作业指导讲义-之探槽（剥土）编录导语：探槽编录在我们地质工作中，算是一个最常见不过和简单不过的工程编录了。
本文转自邹工的地质矿产勘查作业指导讲义系列，供大家学习。
一、槽探工程素描探槽（剥土）素描方法及细则规定如下：1、探槽代号TC，编号统一为线号加探槽号，如：1线2号探槽编号为TC0102，以此类推。
本项目素描图比例尺统一选用1:100。
水平比例尺和垂直比例尺应保持一致。
按1米间隔标注比例尺刻度线，水平比例尺标在下方，垂直比例尺标在起点一侧(详见图1)。
图12、探槽端点以直径1mm圆心带点的小圆圈在图上表示，并于实地竖木桩作标记，在图上槽头表示出起点方位（及起点坐标）。
3、探槽素描方向首选正北壁、北西壁、北东壁或正东壁。
其素描图绘一壁（绘实际形态）及底（绘规则底，底宽采用1cm，便于标注样品和绘制岩石花纹），在地质情况较复杂、两壁地质特征差别较大时素描二壁及底。
4、素描图作法主要有两种：①、坡度展开法；②、平行展开法，本项目统一使用坡度展开法绘图。
4、编录方法步骤如下：①、观察参加人员2-3人为宜，首先对探槽的情况进行总的观察，统一认识，明确重要的地质现象，如岩性分层界线、接触关系、矿化与分布、蚀变分带、断裂构造等，确定取样位置，并用红油漆画出分层线及采样位置。
②、布设基线将皮尺一端固定在槽头木桩基点，沿所素描的一帮拉到另一头，予以固定作基线标尺，用皮尺作基线，罗盘测量方位角及基线坡度角。
当地形坡度变化大、有拐弯或探槽过长可分段布置。
③、绘制基线按预先计划好的槽壁、槽底及图名等位置，将基线按坡度角和确定的比例尺展绘于厘米方格纸上。
④绘制槽壁及槽底按基线不同位置，用小钢卷尺作标尺，按等间距（2m)或探槽地形变化点沿基线铅直量取地形表面、槽壁与槽底交线、槽底边线、松散层与基岩分界线的位置，按确定的比例尺投点于厘米方格纸上，然后连接相同性质的各相应的点。
槽底用水平投影法，宽度用钢卷尺测量，画于槽壁最低点1.5cm以下的位置。
探槽野外原始地质编录
野外探槽原始地质编录一、现场编录的基本内容和要求1．基本内容观察研究并记录探槽所揭示的地质现象；记录现场的观察研究手段，包括数字、文字、图像等。
2．原则要求（1）编录人员要认真细致、全面地研究地质现象，联系认识，准确地判断和记录。
明确区别开实际观测资料与推断解释资料。
（2）现场编录随着施工进展应及时进行。
（3）编录的文图必须吻合一致，整洁、美观、字迹工整、字体规范。
（4）测量、绘图工具和量具的精度、质量必须符合要求，计量单位名称和符号须符合规定，数值要反映其精确程度，写出全部有效数位。
（5）使用的设备和材料必须符合有关规定。
载质材料优良，图表用80克以上的纸张，幅面尺寸185×260mm或2n倍（n＝0、1、2．．．．．．）。
（6）记录时用防水墨水或2H绘图铅笔。
（7）编录时采用行业标准规定的方法和表格。
使用的术语、代号、编码应符合GB9649的规定。
图例应符合有关标准及地勘单位根据矿区特点做出的规定。
二、人员职责分工探槽编录组一般由组长、作图员、测手（可兼任）采样工2—3人组成。
1．组长职责：全面负责编录工作，主要负责地质观察、分层、布样、文字记录，要求掌握有关规范、设计及工作细则，熟悉探槽周围地质情况。
2．绘图员职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
3．测手职责：主要分工编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样，人员不足时可由组长或作图员、采样工兼任。
三、室内物品准备工作1．组长准备：地质挎包、讲义夹、坑探工程基线记录表、坑探工程地质记录表、照相记录表、文具盒、罗盘、放大镜、照相机及胶卷、地质锤。
2．作图员准备：小图板（一般规格60*45cm）、坐标纸（一般规格50*35cm）用量按照下列办法计算：绘图坐标纸张数=拟编录探槽长度（m）×作图比例尺÷坐标纸长度（m）例：拟编录探槽长120m，作图比例尺1：100，座标纸长0.5m，则张数＝120m×1／100÷0.5＝2.4张将备用的全部座标纸用图钉固定在图板上，准备好三角板、量角器、三棱尺、文具盒、2H铅笔数支、铅笔刀、橡皮擦等。
坑探(槽探)编录安全操作规程
坑探（槽探）编录安全操作规程
1、坑探（槽探）地质编录人员在编录时时应遵守地勘部安全生产管理的有关规定，执行安全生产的相关法律法规，自觉遵守矿山有关安全生产管理的相关规定。
2、坑探（槽探）编录人员进入槽、巷、井下工作面时，个人劳动防护用品应穿戴整齐；应注意观察各种标志、信号和来往车辆；无标志巷道不得随便进入；井下不允许单人作业。
工作前应认真检查安全情况，发现不安全因素，必须采取措施保证安全后方准施工。
3、坑探（槽探）编录人员在施工现场要作好防火、防爆、防风、防洪、防暑、防坍塌、防中毒、防窒息、防尘毒噪音等安全措施。
4、进入坑内编录的地质人员应自觉遵守井下提升、用电等方面安全管理的相关规定，首次下井必须由专人带领。
下井前应备齐照明、防撞击等安全防护服装。
井下工作时应首先查看清楚周围岩块的稳定性、用电设备的安全性，确认无安全隐患后才能开始编录工作。
槽、井探地质编录及注意的事项
槽探编录注意事项
1、残坡积中如有矿石或矿化蚀变岩石的转石，应注意表示。
槽探注意事项
槽探编录注意事项
3、在探槽壁素描图上，矿体和岩层产状的倾角绘制视倾角，
标注真倾角。探槽底与矿体和岩层的夹角为走向与素描方位的 夹角。 产状符号 标注上面为倾向，下面为倾角。
槽探编录注意事项
4、在素描图上凡厚度（宽度）大于1毫米的地质体，均要划
浅井（QJ）工程概况
浅井是从地表向下掘进的一种深度和断面 都较小，铅直方向的地质勘探坑道。其断 面形状正方形或矩形.
浅图，如地质现象简单，也可做两壁素 描。浅井第一壁（长壁）一般垂直矿体走向（与勘探线一致），其第一壁规 则如下： 南北向，东壁为第一壁，东西向，北壁为第一壁，北东向，北西壁为第一 壁，北西向，北东壁为第一壁。 第一壁标出方位角，按逆时针方向展开（也可按顺时针方向展开，但在一 个队内须统一），其他三壁标出井壁方向。 浅井四壁可按规则的垂直绘制，也可按实际形态绘制。
文字描述： 断裂：断层类型，力学性质，规模，破裂面内充填物质（颜色、形 态、矿化、蚀变），产状，（控岩、控矿情况）。 矿体、矿化体：名称、颜色（风化面、新鲜面），结构、构造，矿 物成份（粒度、形态、含量及变化），矿石类型，有用、有害元素，沿 走向、倾向变化情况，岩石破碎情况，矿体赋存的构造性质及部位情况， 围岩类型，围岩蚀变（规模、类型）。
样线编号 本工程样品顺序号 样品左侧较近的一个基点号 实际采样长度） 样品代表的真厚度 矿体真倾角 样槽与水平面的夹角 工程方位与勘探线剖面夹角
需要注意的几个问题
• 一、原始编录必须在现场进行，严禁搞“回忆录”。探矿工程结束后 3天内，提交经过整理好的原始编录成果。 • 二、原始地质编录要统一、认真、细致、完整、准确。记录地质现象 不能主观片面、粗心大意、凭空臆断、任意取舍，严禁弄虚作假。 • 三、描述不漏项，文、图相符并与实物吻合。 • 四、在林区、草原区、农田施工的槽探工程回填必须经验收合格、编 录采样、收测并拍照后进行。 • 五、对厚度小于30厘米的矿脉则采用剥层法采取，样槽规格20×10 厘米，样槽必须平整且能保留。 • 六、刻取样品时，不能有意识的选择，不能有意避贫就富，不能剔除 杂质，不能避硬就软，不能刻取大块样。采样工刻取样品时，技术人 员必须在现场跟踪作业。 • 七、各类样品测试结果报出后，要及时对见矿部位、预期见矿但未见 矿部位、岩矿石野外定名不准确的部位进行补充编录，并将结果填入 原始编录相应的表格中。
槽探要求及规范
槽探要求及规范槽探工作规范及要求1. 槽探1.1 布置原则适合浮土深度不超过3米的地表；a.预查阶段，大致垂直于矿（化）体，矿致异常，稀疏布置，长度以控制矿（化）体及异常为准；b.普查阶段，基本垂直于矿体走向，按控制333资源量的间距系统布置，必要时还应较深部工程间距加密一倍。
1.2 施工管理确保施工及编录人员安全，探槽垂深不准超过3米；槽壁的倾角随其稳定性调整，槽底宽度一般不小于0.6米，槽底应揭露至基岩以下0.3米。
2. 编录准备工作探槽编录组一般由2—3人组成：组长、作图员，测手（可兼任）。
组长：一般由工程师或熟悉探槽编录工作的技术人员担任。
职责：全面负责编录工作，主要分工地质观察、分层、布样、文字纪录。
要求掌握有关规范，设计及工作细则，熟悉探槽周围地质情况。
作图员：一般由熟悉探槽编录绘图工作的技术人员担任。
职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
测手：一般由技术人员或熟练的地质工担任。
职责：主要分工编号、打桩，基线布置、测量各类数据、采集标本及各种拣块样（有时可由组长或作图员、采样工兼任）。
3. 编录壁的选取及绘图方向东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。
南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。
4. 探槽观察、分层、布样4.1 观察由组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象），确定基岩面、分层并布样。
有两壁一底探槽，一般情况下，只作一壁一底展开图。
确定基岩面：壁上的基岩高度应不小于30cm，通过观察，正确判断残坡积物与风化基岩的界线。
4.2 分层分层单元视矿体复杂程度而定，复杂的矿体分层单元应小于矿区填图单元，一般矿体同矿区填图单元一致，分层厚度及夹石剔除厚度按工业指标或设计要求，不同矿（化）体层，不同矿石类型和工业品级、不同岩石类型和较大构造应分开。
4.3 布样4.3.1 刻槽样位置布样应在观察、分层的基础上进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固体矿产勘查原始地质编录之一探槽（井）原始地质编录黄与能二○○八年四月．重点提示1．编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。
南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。
2．分层：（1）分层单元：复杂矿体——小于填图单元；一般矿体——同于填图单元。
（2）分层厚度及夹石剔除厚度：按工业指标。
（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。
3．布样：（1）沿厚度方向连续控制矿体及直接顶底板。
（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。
（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。
（4）样品编号：以任何时候都不至引起错混为准。
（5）布样后应及时采样，特别是刻槽样。
4．投影作图：（1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。
（2）地质体的取舍：图上大于1mm的应绘，特殊意义的不足1mm放大绘。
（3）探槽拐弯处理：①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。
②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。
③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。
5．投影作图原理：（1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。
（2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。
（3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。
（4）连图：分类、分地质体、分地质界线相连成图。
6．描述纪录：（1）以基线为准，依次逐一记录。
（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。
7．小园井编录：编录时特别注意安全！文图合一。
（1）左：投影面为规则的理想化的条形立面图，基线垂直布置，各点按槽壁投影原理绘成柱状图。
（2）右：地质现象记录于表右侧。
8．浅井编录：（1）务必据施工进度及时分段编录、采样,并绘制井底掌子面图。
（2）首选壁：与勘查线方向有关。
南北勘查线——北壁或正东壁；东西勘查线——北壁或正东壁；北西、北东勘查线——北西壁或北东壁。
（3）基点只有一个，布于首选壁的左上角，基线下垂，多次编录反复使用。
（4）素描图：四壁展开，各点依次水平投影到基线或它的平行边上→基线；井底正投影，同井多次编录须投绘多个相应的井底图。
（5）浅井编录特别注意安全！9．资料：岩相、基点基线、地质、采样等原始记录及测试成果、实物、素描图。
目录1 槽井工程布置及施工管理 (1)1.1槽探 (1)1.1.1布置原则 (1)1.1.2施工管理 (1)1.2小园井 (2)1.2.1布置原则 (2)1.2.2施工管理 (2)1.3浅井 (3)1.3.1布置原则 (3)2 编录准备工作 (4)3 确定探槽编录壁及绘图方向 (5)3.1东西向探槽 (5)3.1.1方向范围 (5)3.1.2东西向探槽编录壁及绘图方向的确定 (6)3.2南北向探槽编录壁及绘图方向的确定 (8)3.2.1方向范围 (8)3.2.2南北向探槽编录壁及绘图方向的确定 (9)4 探槽观察、分层、布样 (11)4.1观察 (11)4.2分层 (12)4.3刻槽样的布样 (12)4.3.1刻槽样位置 (12)4.3.2刻槽样布置的三不原则 (13)4.3.3矿层中夹石（脉岩）剔除原则 (14)5 探槽编录基线的设置 (16)6 探槽投影作图 (17)6.1素描图的基本原理 (17)6.2注意素描图的真实性 (19)6.3地质体的取舍 (19)6.4探槽拐点的处理 (20)6.5大坡度探槽的槽壁素描 (22)6.6作图基本步骤 (23)6.6.1合理布图 (23)6.6.2标绘基点基线。
(23)6.6.3 槽壁素描 (24)6.6.4槽底素描 (25)6.6.5标注产状、标本、样品位置 (26)7 探槽地质描述记录 (26)8 小园井地质编录。
(28)8.1投影面及基点、基线定位 (28)8.2地质要素点的投影取值 (29)8.3地质记录及绘图 (30)9 浅井地质编录 (31)9.1地质编录要求 (31)9.2浅井壁展开要求及方法 (32)9.2.1 确定首选壁（第一壁） (32)9.2.2井壁展开方法 (33)9.2.3基点、基线布设 (34)9.2.4投影方法 (35)9.2.5素描图内容及要求 (40)9.2.6分段编录及基线布置 (41)9.2.7野外编录步骤 (41)9.2.8安全工作 (44)10 质量检查及资料整理 (44)10.1质量检查 (44)10.2资料整理 (45)10.2.1记录表 (45)10.2.2素描图整饰修改 (45)11 槽井探工程原始地质编录应提交的资料 (46)探槽（井）原始地质编录1 槽井工程布置及施工管理槽井工程包括槽探,小园井及浅井1.1槽探1.1.1布置原则适合浮土深度不超过3米的地表；a.预查阶段，大致垂直于矿（化）体，矿致异常，稀疏布置，长度以控制矿（化）体及异常为准；b.普查阶段，基本垂直于矿体走向，按控制333资源量的间距系统布置，必要时还应较深部工程间距加密一倍。
1.1.2施工管理确保施工及编录人员安全，探槽垂深不准超过3米；槽壁的倾角随其稳定1性调整，槽底宽度一般不小于0.6米，槽底应揭露至基岩以下0.3米。
1.2小园井1.2.1布置原则小园井主要是在地质填图中遇到大片浮土，而槽探又达不到地质目的时，用以探索第四系厚度及了解下伏基岩岩性，因其施工方便，在矿区勘查中常用。
1.2.2施工管理小园井横截面为园形，一般直径0.8—1米。
施工深度不超过5米。
如果第四系稳定性好、井下不充或少水，经安全人员实地查看批准，在有预防措施的条件下，园井深度可适当加深施工。
小园井揭露至基岩0.3—0.6米深度即视为达到地质目的。
当施工条件有利而且矿层厚度较小，在允许施工深度2可以揭穿矿层时，小园井也可起到浅井的探矿作用。
这时，小园井也要求刻槽取样。
1.3浅井1.3.1布置原则浅井主要用在掩盖区揭露矿化、蚀变带、矿层和物化探、重砂异常。
一般为断面较大的方井,井壁稳定性差，己渐被取样钻等工程代替。
1.3.2 浅井施工（含编录采样）过程中的安全工作应引起足够的重视。
其中防垮塌，防掉块尤其重要，因此及时编录、采样和及时架箱支护是防止井壁垮塌的主要措施。
另外在编录、采样过程中，应安排专人留守井口，防止掉块、掉物伤人。
配齐井下作业所需的安全装备如安全帽等。
32 编录准备工作探槽编录组一般由2—3人组成：组长、作图员，测手（可兼任）。
组长：一般由工程师或熟悉探槽编录工作的技术人员担任。
职责：全面负责编录工作，主要分工地质观察、分层、布样、文字纪录。
要求掌握有关规范，设计及工作细则，熟悉探槽周围地质情况。
作图员：一般由熟悉探槽编录绘图工作的技术人员担任。
职责：协助组长工作，主要分工素描图及其它适合兼任的工作。
测手：一般由技术人员或熟练的地质工担任。
职责：主要分工编号、打桩，基线布置、测量各类数据、采集标本及各种4拣块样（有时可由组长或作图员、采样工兼任）。
3 确定探槽编录壁及绘图方向探槽方向总体可以归为两类: 近东西走向（以下简称东西向）和近南北走向（以下简称南北向）。
3.1东西向探槽3.1.1方向范围东西向探槽的西端在225°～315°方向范围内，东端在45°～135°方向范围内（图1）rp图1 探槽方向判定示意图53.1.2东西向探槽编录壁及绘图方向的确定a.编录北壁:北壁明显高于南壁（这时，在北壁揭露出的基岩较南壁完整）或南北壁高低相近时：编录壁首选北壁，绘图方向:编录人面向北壁素描作图。
探槽的西端（南西端—北西端）放图的左侧，东端（北东端—南东端）放图的右侧，探槽起点在西时，自西往东编录，则自左往右作图（如图2a）；探槽起点在东时，自东往西编录，则自右往左作图（如图2b）。
图2 东西向编北壁的绘图方向示意图6编录壁（北壁）绘于槽底平面图的上方，如遇某段北壁基岩揭露不好，而刚好其对应的南壁段基岩揭露较好的特殊情况时，可临时将该段改为编录南壁段（这时，北壁不作图）将南壁的素描图向下展开一-倒绘于槽底平面图的下方（与北壁成镜像），此时应特别注意界线位置及产状。
b.编录南壁:当南壁明显高于北壁（这时，在南壁揭露出的基岩较北壁完整），编录壁首选南壁，编录人面向南素描作图，探槽的东端放图的左侧，西端放图的右侧。
当探槽起点在东端时，自东往西编录，则自左往右作图（如图3a）；探槽起点在西时，自西往东编录，则自右往左作图（如图3b）。
编录壁（南壁）绘于槽底平面图的上方，7如遇壁上基岩揭露不好的特殊情况，处理原则同上。
图3 探槽方向判定示意图3.2南北向探槽编录壁及绘图方向的确定3.2.1方向范围南北向探槽的北端在315°～45°方向范围内，南端在135°～225°范围内（图4b）。
图4 东西向编南壁的绘图方向示意图83.2.2南北向探槽编录壁及绘图方向的确定a.编录东壁:当东壁明显高于西壁（这时，在东壁揭露出的基岩较南壁完整）或东西壁高低相近时，编录壁首选东壁。
编录人面向东素描作图。
探槽的北端放图的左侧，南端放图的右侧。
探槽起点在北时，自北往南编录，则自左往右作图（如图5a）；探槽起点在南时，自南往北编录，则自右往左作图（如图5b）。
编录壁（东壁）位于槽底平面图的上方，如遇壁上基岩揭露不好的特殊情9况时，处理原则同前。
b.编录西壁；当西壁明显高于东壁（这时，在西壁上揭露出的基岩较西壁完整），编录壁首选西壁，编录人面向西素描作图。
探槽的南端放图的左侧，西端放图的右侧。
当探槽的起点在南端时，自南往北编录则自左往右作图（如图6a）；探槽起点在北时，自北往南编录，则自右往左作图（如图6b）。
图6 南北向编西壁的绘图方向示意图编录壁（西壁）位于槽底平面图的上方，如遇壁上基岩揭露不好的特殊情况时，处理原则同前。
当西壁明显高于东壁（这时，在西10壁上揭露出的基岩较西壁完整），编录壁首选西壁，编录人面向西素描作图。
探槽的南端放图的左侧，西端放图的右侧。
当探槽的起点在南端时，自南往北编录则自左往右作图（如图6a）；探槽起点在北时，自北往南编录，则自右往左作图（如图6b）。
编录壁（西壁）位于槽底平面图的上方，如遇壁上基岩揭露不好的特殊情况时，处理原则同前。
4 探槽观察、分层、布样4.1观察由组长带领编录人员共同观察拟编录探槽中的地质现象（必要时还应观察探槽附近有关地质现象），确定基岩面、分层并布样。
