预应力先张法施工(教师试讲)
先张法施工工艺（全面讲解）
先张法施工工艺（全面讲解）一、先张法的概念：先张法的制梁工艺是在浇筑混凝土之前，先张拉预应力钢筋，并将预应力筋临时锚固在张拉台座上，待构件混凝土符合设计规定的强度和弹性模量(或龄期)时，逐步放松预应力筋，这样就因预应力筋的弹性回缩通过其与混凝土之间的粘结作用,使混凝土获得预压应力。
二、先张法适用范围及优点1.适用范围：先张法多用于预制构件厂生产定型的中小型构件，也常用于生产预应力桥跨结构等。
2.优点：产工序少，工艺简单，施工质量容易保证，不需再构件上设永久性锚具，生产成本低，在长线台座上，一次可生产多个构件。
先张法施工工艺流程三、先张法施工的设备1、台座要求：有足够的强度、刚度和稳定性分类：墩式台座和槽式台座台座由台面、横梁和承力结构组成。
按构造形式不同，可分为墩式台座、槽形台座和桩式台座等。
台座可成批生产预应力构件。
墩式台座槽式台座台座构造示意图台座要求：台座承受全部预应力筋的拉力，故台座应具有足够的强度、刚度和稳定性，以免因台座变形、倾覆和滑移而引起预应力的损失。
2、张拉机械YC—20穿心式千斤顶、电动螺杆张拉机和油压千斤顶、卷扬机卷扬机3、夹具要求：工作可靠，构造简单，施工方便，成本低，并能多次周转使用分类：张拉夹具和锚固夹连接器四、张拉力筋1.张拉前的准备工作先张法梁的预应力筋是在底模整理后，在台座上进行张拉已加工好的预应力筋。
对于长线台座，预应力筋或者预应力筋与拉杆、拉索的连接，必须先用连接器串连后才能张拉。
2. 张拉施工分为单根张拉和整体张拉。
多根整批张拉时为使多根力筋的初应力基本相等，在整体张拉前要进行初调应力，应力一般取张拉应力的10% ~15%。
3.模板制作与安装（1）梁体的侧模、端模均采用定型钢模板。
模板必须清理干净，并均匀的涂上脱模剂。
安装模板需在钢筋安装完成后进行，安装时严禁在台座上进行焊接，以免影响钢绞线。
（2）梁体的模板安装均用边包底办法。
上口、下口用螺杆拉接，用斜撑将模板调直调顺。
简述预应力混凝土先张法施工工艺(一)

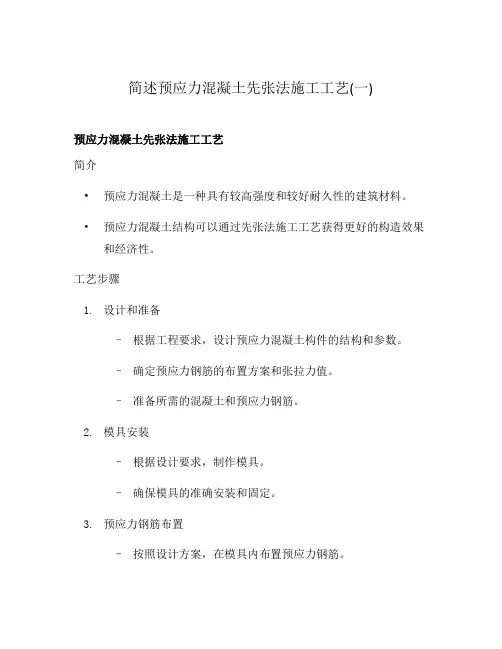

简述预应力混凝土先张法施工工艺(一)预应力混凝土先张法施工工艺简介•预应力混凝土是一种具有较高强度和较好耐久性的建筑材料。
•预应力混凝土结构可以通过先张法施工工艺获得更好的构造效果和经济性。
工艺步骤1.设计和准备–根据工程要求，设计预应力混凝土构件的结构和参数。
–确定预应力钢筋的布置方案和张拉力值。
–准备所需的混凝土和预应力钢筋。
2.模具安装–根据设计要求，制作模具。
–确保模具的准确安装和固定。
3.预应力钢筋布置–按照设计方案，在模具内布置预应力钢筋。
–确保预应力钢筋的正确位置和间距。
4.混凝土浇筑–混凝土按照设计配比，从模具底部逐步浇筑。
–使用振动器将混凝土充分压实，并排除空气和空隙。
5.预应力钢筋张拉–待混凝土凝固至一定强度后，开始进行预应力钢筋的张拉。
–采用专用张拉机进行张拉，直至达到设计要求的张拉力值。
6.包粘剂浸渍–在预应力钢筋张拉完成后，使用包粘剂进行浸渍处理。
–确保预应力钢筋与混凝土的粘结性和防腐性。
7.养护和维护–对已完成的预应力混凝土构件进行养护和维护，确保其强度和稳定性。
8.完工验收–进行预应力混凝土构件的完工验收。
–确保预应力混凝土构件符合设计和规范要求。
优点和应用•具有较高抗弯、抗剪和抗压强度，使得建筑结构更加稳定和坚固。
•可以减少混凝土使用量，提高工程的经济性。
•广泛应用于桥梁、大型建筑、水利工程等领域。
结论预应力混凝土先张法施工工艺是一种有效的建筑工艺，能够提供稳定和耐久的建筑结构。
合理的工艺流程和规范的施工操作能够保证工程质量和安全性。
随着建筑结构要求的提高和技术的发展，预应力混凝土先张法施工工艺将越来越得到广泛应用。
前期准备•进行工程设计，确定预应力混凝土构件的结构和参数。
•设计预应力钢筋的布置方案和张拉力值。
•准备所需的混凝土和预应力钢筋的材料和设备。
模具安装和预应力钢筋布置•制作模具，确保模具的准确安装和固定。
•按照设计方案，在模具内布置预应力钢筋。
•确保预应力钢筋的正确位置和间距，避免交叉和混凝土缺陷。
先张法预应力施工
第三节先张法施工先张法预应力是在浇筑混凝土前张拉预应力筋，并将张拉的预应力筋临时锚固在台座或钢模上，然后浇筑混凝土，待混凝土养护达到不低于混凝土设计强度值的75%，保证预应力筋与混凝土有足够的粘结时，放松预应力筋，借助于混凝土与预应力筋的粘结，对混凝土施加预应力的施工工艺。
（精扎螺纹钢筋为例，如图9-11）A、张拉预应力筋B、浇筑混凝土构件图9-11先张法预应力张拉示意图3.1张拉台座台座是先张法施工和临时固定预应力的支撑结构，它承受预应力筋的全部预应力。
因此要求台座具有足够的强度、刚度和稳定性，并同时满足施工工艺的要求。
台座在施工过程中的构造形式有墩式台座、槽式台座、移动式台座。
3.1.1墩式台座墩式台座由墩台、台面与横梁组成，目前常用的是台墩与台面共同受力的墩式台座。
台座的宽度取决于构件的宽度、张拉及浇筑是否方便。
在台座的端部应留出张拉操作用地和通道，两侧要有构件运输和堆放的场地。
（如图9-12）（1）台墩台墩的倾覆点的位置，对台墩与台面共同工作的台墩，按理论倾覆点应在混凝土的表面处，但考虑到台墩与台面的倾覆趋势，使得台面端部顶点出现局部应力集中和混凝土面抹面层的施工质量，因此倾覆点的位置宜取在混凝土台面往下4—5cm 处。
（2）台面台面一般是在夯实的碎石垫层上浇筑一层厚度为6-10mm的混凝土而成。
台座的伸缩缝可根据当地温差和经验设置，一般约为10m设置一条，也可采用预应力混凝土滑动台面不留施工缝。
水平承载力⑹可按下式计算：P=Q Acfc/K K1 2式中：中一轴心受压纵向弯曲系数，取①=1;Ac 一台面截面面积（m2）；fc —混凝土轴心抗压强度计算值（MPa）；% 一台面承载力超载系数，取1.2；K2一考虑台面不均匀和其他影响因素的附加完全系数，取1.5。
（3）横梁横梁是锚固夹具临时固定预应力的支点，也是张拉机械张拉预应力筋的支座，常采用型钢或钢筋混凝土制作。
横梁需有足够的刚度，受力挠度不应大于2mm,并不得产生翘曲。
先张法预应力施工讲课文档
放松预应力筋
构件起吊、堆放
现在三十五页, 总共四十四页。
预应力筋制作 张拉机具准备
制作砼试块 压试块
1）预应力筋的铺设
为了便于脱模, 在铺放 预应力筋前, 在长线台座 台面上应先刷隔离剂。
预应力钢丝宜用牵引车 铺设, 如遇钢丝需要接长, 可借助钢丝拼接器。
钢绞线下料宜用砂轮切 割机切割, 不得采用电弧 切割。
超张拉5%并持续2min其目的是减少预应力筋的松弛损失。应力松 弛随时间延续而增加, 第一分钟内完成损失的50%左右, 24小时内则 完成80%。
现在三十九页, 总共四十四页。
张拉伸长值的校核
张拉时预应力筋的实际 伸长值与理论伸长值的允 许偏差为±6%。张拉锚固 后, 预应力筋对设计位置的 偏差不得大于5mm, 且不 得大于构件截面短边尺寸 的4%。
优点 1、抗裂性好，刚度大 由于对构件施加预应力，大大推迟了裂缝的出现，在使用荷载作用下
，构件可不出现裂缝，或使裂缝推迟出现，所以提高了构件的刚度，增 加了结构的耐久性。
2、节省材料，减小自重 其结构由于必须采用高强度材料，因此可减少钢筋用量和构件截面尺 寸，节省钢材和混凝土，降低结构自重，对大跨度和重荷载结构有着明 显的优越性（可节约钢材40%～50%、混凝土20%～40%）。 3.提高构件的抗剪能力 由于纵向预应力钢筋具有锚栓作用，阻碍着构件斜裂缝的出现与开展 ，又由于预应力混凝土梁的曲线钢筋合力的竖向分力将部分地抵消剪力 ，因而提高了构件的抗剪能力。
钢模台座主要在工厂流水线上使用。它是将制作构件的模板作为预应力钢筋锚 固支座的一种台座。模板具有相当的刚度, 可将预应力钢筋放在模板上进行张拉。
箱梁钢模组装
箱梁端部模板作张拉台座
先张法预应力混凝土管桩施工方案或方法或施工措施
先张法预应力混凝土管桩施工方案或方法或施工措施(1)施工工艺流程本项目预制桩施工采用锤击（静压）沉桩法施工工艺。
锤击（静压）法施工工艺就是采用锤击（静压）沉桩机械，将制作好的预制砼桩，直接锤击（静压）沉入土中至设计深度的一种施工方法。
具体工艺流程如下图(2)主要施工机械选择 根据桩长及本场地地层情况，选用柴油打桩机和静压桩机。
(3)主要工序施工方法①打桩前，清除现场妨碍施工的高空和地下障碍物，以保证 沉桩顺利进行；标高控制 双向控制垂直度 桩机移位电焊接桩 桩起吊就位 桩位复核 桩机就位 起吊第二节桩 监理检查 送桩到设计标高 打第二节桩 桩运至现场 定位放样 进场验收 打第一节桩双向控制垂直度 桩身垂直度检查②预制砼管桩由业主从预制厂购买，桩体运至现场，经验收合格后，方可投入使用。
③施工现场放线定位在施工现场不受沉桩作业影响的地方设置四个轴线控制点，然后按设计图纸测放点位，进行标识。
（4）静压沉桩方法(优选)①桩机就位与喂桩a. 桩基施工场地应平整坚实，在桩机移动范围内，除了保证桩机垂直度的要求外还应考虑地面的承载力，施工场地及周围应保证排水畅通。
b. 桩起吊就位，桩机吊上端1/3处，将桩喂入，然后扶正就位。
②桩的起吊、搬动和堆放：砼管桩起吊搬运时，吊点必须符合规范要求，做到起吊点捆绑牢固、平稳、保护桩身质量。
桩管堆放应按照施工桩组号分组堆放。
③垂直度控制管桩的垂直度必须严格控制，可在通视安全处（一般距桩机远于15m）设两一台，测量桩机架和桩的垂直度，桩的垂直度偏差不得超过0.5%，如果超差，必须及时调整，但需保证桩身不裂，必要时须拨出重插，不许采用强拨的方法进行快速纠偏，防止将桩身拉裂、折断。
必须保证第一节桩的垂直度和桩头完整，第一节桩对整根桩的施工质量是至关重要的，不得偏心受压。
④压桩a.管桩就位插入土时，须用两台经纬仪相互交叉成90°检测桩的垂直度。
b.压桩时，桩帽、桩身应在同一中心线上，管桩插入土中的垂直度不得超过桩长0.5%。
先张法预应力混凝土施工工艺
达到一定强度（一般不低于设计强度的75%），预应力筋
和混凝土之间有足够的粘结力时，放松预应力筋，借助粘 结力，对混凝土施加预压应力的施工方法。 先张法生产可采用台座法和机组流水法。其中，台座 法应用较广。
先张法施工顺序图
（a）
4
2
1
3
（b）
（c）
（a）张拉预应力筋；（b）浇注混凝土；（c）放松预应力筋
1-台座；2-预应力筋；3-夹具；4-构件
台座法工艺流程图
设计、制作台座 支底模、施工准备
预应力筋制作
放预应力筋、绑扎非预应力筋 张拉预应力筋 支侧模 浇注混凝土 养护、拆模 制作水泥浆试块 调整初应力
张拉机具标定
构件堆放
构件出槽
放松预应力筋
压混凝土试块
台座法工艺流程
1.先张法设备系统 （1）台座
（3）张拉
张拉力： 根据设计的张拉控制应力 σ 张拉注意事项:
con预应力筋的截面积Ap和张拉程
序中所规定的超张拉系数m即可按下式计算出预应力筋的张拉力：
N j ms con Ap
（1）对称张拉 （2）平稳操作 （钢筋的张拉力，一般用伸长值校核。当实测伸长值与
（2）夹具
（3）张拉设备
（1）台座
分类：墩式、槽式、桩式
墩式台座由台墩、横梁、牛腿及
台面组成，一般用于生产中小型构件 如屋架、空心板等，其长度通常为 100~150m。墩式台座有简易墩式台座、 重力墩式台座、构架式台座和桩基构 架式台座四种形式，可根据其特点及 应用条件选择。
槽式台座一般由钢筋混凝土传力
3.混凝土浇筑和养护
混凝土的浇筑应在预应力筋张 拉、钢筋绑扎和支模后立即进行， 一次浇筑完成。浇筑时，混凝土应 振捣密实，振动器不应碰撞预应力 筋，以避免引起预应力损失。 混凝土可采用自然养护或湿热养护。 但应注意，当采用湿热养护时，由于混 凝土和预应力筋的线膨胀系数不同，在 温度升高时台座长度变化较小而预应力 筋伸长，将引起预应力损失。这种温差 预应力损失如果是在混凝土逐渐硬结时 形成，则永远不能恢复。
先张法施工工艺
七、质量通病和预防措施
• 4.构件刚度差
• 这种情况表现为使用荷载下，实际挠度超过设计规定值或构件过早开裂。产生的原因为混凝 土强度低、台座变形、摩阻损失、夹具回缩量以及温差等造成预应力损失过大，超过定值。 为此，在工艺上要注意如下几点: 保证台座有足够的强度、刚度和稳定性，以防止产生倾覆、 滑移和变形过大。台座的抗倾覆安全系数不得小于1.5，抗滑系数不得小于1.3。如果利用台 面作为承力结构的一部分与台墩浇筑成整体，可有效地抵抗倾覆和滑移; 减少摩阻损失值。 张拉时应尽可能使张拉设备的轴线与钢丝中心线一致，以减少钢丝与锚固板孔洞之间的摩擦。 还应防止钢丝自重下垂增加与底模之间的摩擦。为此，可每隔一定距离放置一根ф8 mm～ ф10 mm 的圆钢筋头; 蒸汽养护应分两阶段升温，第一阶段将温差( 即升温的温度与张拉钢筋 时的温差)控制在20 ℃以内，待构件混凝土强度达到100kg/cm2 (对钢丝、钢绞线) 以上时，再 进行第二阶段升温。
整体张拉放松示意图
单根张拉放松示意图
七、质量通病和预防措施
• 1 “放张”时产生的端部裂缝
• “放张”时，预应力筋立即回弹，钢筋中巨大的拉 力便转而作用在混凝土构件上，致使预应力筋周围 的混凝土和其相邻的混凝土之间产生纵向水平裂缝。 为了防止这类裂缝的产生，应在端部10d(d 为预应力 筋直径) 范围内设置3 片～5片钢箍或钢筋网片。
• 1.适用范围：先张法多用于预制构
件厂生产定型的中小型构件，也常 用于生产预应力桥跨结构等。
• 2.优点：产工序少，工艺简单，施
工质量容易保证，不需再构件上设 永久性锚具，生产成本低，在长线 台座上，一次可生产多个构件。
三、先张法工艺流程
四、先张法施工的设备 • 1、台座 • 要求：有足够的强度、刚度和稳定性 • 分类：墩式台座和槽式台座 • 2、张拉机械 • YC—20穿心式千斤顶、电动螺杆张拉机和油压千斤顶、卷扬机 • 3、夹具 • 要求：工作可靠，构造简单，施工方便， 成本低，并能多次周转使用 • 分类：张拉夹具和锚固夹
预应力结构先张法施工方案
预应力结构先张法施工方案1. 引言预应力结构先张法施工是一种先张拉预应力钢束，再浇筑混凝土的建筑施工方法。
在这种施工方法中，预应力钢束通过张拉设备对混凝土进行预压，以增加结构的承载能力和抗裂性能。
本文将详细介绍预应力结构先张法施工方案。
2. 施工准备在进行预应力结构先张法施工之前，需要进行施工准备工作。
包括但不限于：•施工图纸的研究和分析，确保施工方案符合设计要求；•混凝土材料的准备，确保材料质量满足施工要求；•预应力钢束的准备，包括材料的检测和张拉设备的调试；•工地的清理和平整，确保施工区域的安全和整洁。
3. 施工步骤3.1 预应力钢束的安装首先，根据施工图纸的要求，在混凝土构件的预留孔中安装预应力钢束。
预应力钢束的位置和数量应按照设计要求进行安排。
安装时应注意预应力钢束的保护，避免受到损坏或腐蚀。
3.2 张拉预应力钢束张拉预应力钢束是预应力结构先张法施工的关键步骤。
在进行张拉之前，需要根据设计要求确定张拉力和张拉顺序。
张拉设备应经过调试和检测，确保其正常工作。
预应力钢束的张拉过程中，需监测和记录张拉力的大小、钢束的伸长量等参数，以确保预应力钢束的张拉质量。
3.3 固定预应力钢束在预应力钢束的张拉完成后，需进行固定处理，以保证预应力的长期传递和维持。
固定方式一般有锚固预应力锚具、侧固定或者直接埋设在混凝土构件内等多种方式。
根据设计要求和现场实际情况，选择合适的固定方式进行。
3.4 浇筑混凝土在固定预应力钢束后，进行混凝土的浇筑工作。
浇筑混凝土应注意以下几点：•确保混凝土的均匀性和密实性，通过振捣等方法排除气孔和空隙；•确保浇筑过程中混凝土与预应力钢束之间的粘结，避免剪切面的产生；•控制混凝土的浇注速度和温度，避免应力集中和裂缝的产生。
3.5 后处理工作混凝土浇筑完成后，需要进行后处理工作。
包括：•清理施工区域，保持整洁；•面层处理，如防水或防腐等；•测量和记录混凝土的收缩变形和应力释放情况。
4. 安全措施在预应力结构先张法施工中，应注意以下安全措施：•确保施工人员熟悉预应力钢束的操作规程和安全注意事项；•确保张拉设备和固定装置的安全运行；•安排专人对施工现场进行监督和管理，防止事故发生。
预应力先张法施工(教师试讲)课件
高强度、低松弛的钢绞线是预应力先 张法施工中的主要预应力筋，具有高 强度和良好的塑性。
精轧螺纹钢筋
适用于大直径的预应力混凝土结构， 具有较高的屈服点和强度。
锚具与夹具
锚具
用于固定预应力筋，确保其张拉和锚固，常用的有螺丝端杆锚具、钢质锥形锚具 等。
夹具
用于夹持预应力筋，确保其在浇筑混凝土时不会发生移位，常用的有钢制夹具、 塑料夹具等。
详细描述
某大型储罐采用预应力先张法施工，主要应 用于高压力容器领域，通过先张法工艺，提 高了储罐的稳定性和安全性。施工过程中， 重点在于精确控制预应力筋的张拉、锚固以 及混凝土的浇筑和养护，以确保储罐能够承 受高压并保持稳定。
感谢您的观看
THANKS
混凝土
混凝土强度
预应力混凝土结构需要使用高强度混凝土，以确保结构的承 载能力和耐久性。
混凝土配合比
根据工程要求和施工条件，选择合适的混凝土配合比，确保 混凝土的硬化性能和耐久性。
其他辅助材料
防腐剂
用于保护预应力筋和锚具不受腐蚀， 常用的有防锈剂、防水剂等。
连接器
用于连接预应力筋，常用的有挤压套 筒、灌浆套筒等。
用于监测注浆泵的压力，确保注浆过 程中压力的稳定和安全。
04
预应力先张法施工工艺
施工前的准备
场地清理与整平
确保施工现场干净、平整，满足施工要求。
支模与胎膜制作
根据设计图纸制作符合要求的模板和胎膜，确保施工精度。
预应力筋的选材与检验
选择符合要求的预应力筋，并进行质量检验，确保材料质量。
预应力筋的铺设与张拉
总结词
中小型建筑、钢筋混凝土、抗震性能
详细描述
某住宅楼采用预应力先张法施工，主要使用钢筋混凝土，通过先张法工艺，提高了建筑 的抗震性能。施工过程中，重点在于合理布置钢筋、控制张拉力以及确保混凝土的浇筑
预应力先张法施工(教师试讲)课件
按照设计要求的张拉顺序和张拉力进行，确保张拉质量。
混凝土浇筑
确保混凝土浇筑质量，无蜂窝、麻面等缺陷，满足设计要求的强度 和耐久性。
施工后的质量检测与评估
1 2 3
预应力筋的锚固 检查锚固是否牢固，无松动或滑移现象。
预应力筋的防腐处理 检查防腐涂层是否完好，无破损或脱落现象。
混凝土强度检测 通过试验或检测手段，确保混凝土强度满足设计 要求。
预应力先张法施工案例分 析
实际工程案例介绍
案例选择
介绍所选取的实际工程案例，包括工程名称、规模、地理位 置等信息。
工程背景
简要介绍工程项目的建设目的、意义以及相关背景资料。
案例中的施工要点与难点
施工要点
详细阐述在预应力先张法施工中需要重点关注和控制的要点，如预应力筋的张 拉、锚固等。
施工难点
分析在施工过程中可能遇到的难点和挑战，如预应力筋的定位、混凝土浇筑等。
早强混凝土
具有早期强度发展快的特点， 缩短了混凝土的养护时间。
微膨胀混凝土
在硬化过程中产生微膨胀，有 助于减少收缩裂缝的产生。
耐久性混凝土
具有较好的抗渗性能和耐久性， 能够长期保持其结构和性能。
预应力先张法施工质量控 制
施工过程中的质量控制
预应力筋的加工和安装
确保预应力筋的规格、数量、位置符合设计要求，无损伤和锈蚀。
安全事故的应急处理
制定应急预案
针对可能发生的安全事故，制定相应的应急预案，明确应急组织、救 援措施和救援路线。
建立应急救援队伍
组建专业的应急救援队伍，配备必要的救援设备和器材，确保能够及 时有效地进行救援。
定期演练
定期组织应急演练，提高应急救援队伍的实战能力和员工的自救互救 能力。
先张法预应力施工课件
安装好张拉设备，并进行调试，确保其正常运行。
钢筋张拉
对预应力钢筋进行张拉，根据设计要求和规范，控制张拉力、张拉 速度等参数。
混凝土浇筑
模板安装
安装好混凝土模板，确保其位置 准确、稳定可靠。
混凝土浇筑
按照设计要求和规范，对混凝土 进行浇筑，控制浇筑速度、浇筑 高度等参数，确保混凝土密实、 无缺陷。
锚具和夹具应具有可靠的锚固性能 和足够的承载能力，夹持预应力钢 筋时不得损伤钢筋表面。
使用注意事项
安装锚具和夹具时，应确保其与预 应力钢筋的紧密贴合，防止在张拉 过程中产生滑动或松动。
张拉设备
种类
主要包括千斤顶、油泵、压力表 等，用于实现预应力钢筋的张拉
。
要求
张拉设备应具有足够的张拉力和 精度，确保预应力钢筋按照设计
适用范围
先张法适用于长度较短的 构件，后张法适用于长度 较长的构件。
先张法预应力施工的应用范围
桥梁工程：在桥梁的梁板、T梁等构件中，采用先 张法预应力施工可以提高桥梁的承载能力和抗裂 性，延长使用寿命。
水利工程：在水闸、渡槽等水利设施中，采用先 张法预应力施工可以适应复杂的水环境，提高结 构的稳定性。
先张法预应力施工
03
的工艺流程
施工准备
场地准备
清理施工场地，确保施工区域平整、无杂物。
材料准备
准备好预应力钢筋、混凝土、锚具等所需材料， 检查其质量是否符合规范要求。
设备准备
准备好张拉设备、浇筑设备等所需设备，确保其 正常运行。
钢筋张拉
钢筋加工
按照设计要求，对预应力钢筋进行加工，包括切割、弯曲等。
要求进行张拉。
使用注意事项
在操作张拉设备时，应遵循安全 操作规程，确保设备的正常运行
预应力混凝土工程讲义先张法后张法预应力
概述
1、预应力混凝土：
普通钢筋混凝土的抗拉极限应变只有0.0001～0.0015，在正常 使用条件下受拉区混凝土开裂，构件的刚度小、挠度大。要使 混凝土不开裂，受拉钢筋的应力只能达到30Mpa；
对允许出现裂缝的构件，当裂缝宽度限制在0.2～0.3mm时，受 拉钢筋的应力也只能达到200 Mpa 左右。
预应力筋灌浆孔的布置
南京奥体中心工程体育场四周大平台双向有粘结预应力梁的金属波 纹管及泌水管的安装。
锥形螺杆锚具 镦头锚具
钢质锥形锚具
• 2、钢丝束制作：下料→编束→安锚具。
• （1）下料长度：用钢质锥形锚具时，同钢筋束；
•
用锥形螺杆锚具时——
• （2）下料方法：
•
采取应力下料，控制应力取300N/mm2。
• （3）编束：
•
测量直径，同束误差≯0.1mm；
• 3、张拉设备：
•
锥锚式双作用千斤顶；
2020/8/4
• 2、施加预应力的目的：
• ①提高结构或构件的抗裂度；
• ②提高结构或构件的刚度； • ③充分发挥高强钢材的作用； • ④把散件拼成整体。
2020/8/4
• 3、施加预应力的方法：
•
张拉结构或构件受拉区中的预应力钢筋，并锚固在其端部
，将钢筋的弹性收缩力传递到混凝土构件上，即产生预应力。
•2、筋的制作：
• 工序：冷拉→下料→编束。
• 下料长度 l ： – 两端张拉： l ＝l0＋2a – 一端张拉： l ＝l0＋a＋b • a－－张拉端留量（600～850mm，由机具定） • b－－非张拉端外露长度（80～100mm）
•
• 3、张拉设备：
• 锥锚式千斤顶（YZ60、YZ85） – ――用于KT－Z及钢制锥形锚具；
钢筋混凝土结构工程教学课件先张法预应力施工讲
04
现场实例分析：成功案例 分享与经验总结
成功案例介绍
案例一
01
某大型商业综合体预应力梁施工
工程概况
02
位于繁华商业区的综合体，总建筑面积达数十万平方米，采用
先张法预应力混凝土梁作为主要受力构件。
施工难点
03
预应力筋张拉控制、锚具选择与安装、混凝土浇筑与养护等。
成功案例介绍
解决方案
通过精确计算预应力筋张拉力，选用高性能锚具，严格控制混凝 土浇筑与养护过程，确保施工质量。
当混凝土强度达到设计要求的75%以上时，可进 行拆模和放松预应力筋的操作。拆模时应注意不 要损坏混凝土表面和预应力筋。放松预应力筋时 应缓慢进行，避免冲击和振动。
施工前准备工作
01
02
03
04
熟悉施工图纸
了解结构形式、构件尺寸、钢 筋规格和布置等设计要求。
编制施工方案
根据工程特点和现场条件，制 定详细的先张法预应力施工方
展。
数字化、智能化技术的应用将 提高先张法预应力施工的精度
和效率。
绿色环保、节能减排将成为先 张法预应力施工技术发展的重
要方向。
05
互动环节：问题讨论与答 疑
学员提问环节
学员可以就先张法预应力施工的基本 原理、施工步骤、材料选择等方面提 出问题。
学员可以针对课件中的案例、图表等 提出疑问，加深对知识点的理解。
质量检查与验收标准
01
原材料检查
对进场的预应力筋、锚具、夹具和连接器等材料，应按规定进行检验，
其质量必须符合有关标准的规定。
02
施工过程检查
在施工过程中，应对预应力筋的铺设、张拉、锚固和放张等工序进行质
量检查，并做好记录。
先张法预应力梁长线台座施工工法(2)
先张法预应力梁长线台座施工工法先张法预应力梁长线台座施工工法一、前言先张法预应力梁长线台座施工工法是在预制梁现场板数字化模拟分析的基础上，通过对每个构件的预埋钢筋进行精确测量和调整，使得梁在浇筑初期即获得一定的预应力，从而提高梁的强度和稳定性。
该工法可有效减少施工周期，提高工程质量，降低施工成本，受到了广泛应用和认可。
二、工法特点 1. 高效快速：采用现场板数字化模拟分析，通过优化预埋钢筋的设计和调整，减少大量施工过程中的调整工作，大大缩短了施工周期。
2. 提高强度和稳定性：通过提前施加预应力，使梁在浇筑初期即具有一定的受压强度，使其能够更好地抵抗荷载和外力变形，提高梁的强度和稳定性。
3. 简化工序：通过对施工工序的优化，减少了不必要的工序和操作，降低了人力和物力的浪费，提高了施工效率。
4. 实用可行：该工法在多个工程实例中得到了验证，取得了良好的效果，具有可靠性和可行性，可为实际工程提供参考。
三、适应范围该工法适用于各类长线台座施工工程，例如高速公路、桥梁、隧道、地铁等建筑项目，尤其是对于梁长较大、预应力施工周期较长的工程具有更好的适应性。
四、工艺原理该工法的实际工程应用是基于以下原理：1. 预制梁的数字化模拟分析：通过对预制梁的结构特点、施工条件等进行数字化模拟分析，预测预埋钢筋的受力情况并进行合理布置。
2. 测量和调整：通过精确测量每个预埋钢筋的位置和受力情况，并根据实际情况进行调整，以确保预应力充分施加于预制梁中。
五、施工工艺1. 预制梁制作：按照设计要求、数字化模拟分析结果进行预制梁的制作，预埋钢筋的位置和数量要满足对结构强度和稳定性的要求。
2. 钢筋调整：在梁板模具中设置测量孔，通过测量孔测量每个预埋钢筋的位置和受力情况，并根据实际情况进行调整，保证预应力施加的准确性。
3. 预应力施工：在梁板浇筑完成后，使用预应力钢束进行预应力施加，通过张拉钢束产生预应力，使梁板提前获得一定的受压强度。
先张法预应力混凝土管桩单桩竖向抗拔静载试验检测施工工法(2)
先张法预应力混凝土管桩单桩竖向抗拔静载试验检测施工工法先张法预应力混凝土管桩单桩竖向抗拔静载试验检测施工工法一、前言为了质量控制和安全保障的需要，对于管桩工程的施工过程，需要进行单桩竖向抗拔静载试验检测。
本文将介绍一种先张法预应力混凝土管桩的施工工法，该工法具有高效、可靠、经济的特点，并且在实际工程中得到了验证。
二、工法特点先张法预应力混凝土管桩单桩竖向抗拔静载试验检测施工工法具有以下特点：1. 施工过程简单快捷，能够提高施工效率。
2. 通过预应力钢筋的作用，可以增加管桩的承载能力和抗拔能力。
3. 该工法适用于各种地理环境和土层条件。
4. 施工过程中的质量控制和安全措施得到了充分考虑，保证了施工的质量和安全。
三、适应范围该工法适用于各种地理环境和土层条件，特别适用于需要进行单桩竖向抗拔静载试验检测的工程。
四、工艺原理先张法预应力混凝土管桩的工艺原理是通过在预制管桩中预埋预应力钢筋，并通过拉紧预应力钢筋来使管桩产生预应力，从而增加承载力和抗拔能力。
该工法通过对施工工艺与实际工程之间的联系、采取的技术措施进行分析和解释，让读者了解该工法的理论依据和实际应用。
五、施工工艺1. 准备工作：确定桩点位置、施工材料准备、机具设备检查等。
2. 预制管桩安装：将预制的管桩安装到桩点位置，并进行垂直和水平调整。
3. 预应力钢筋布置：在管桩中预埋钢筋，并进行固定和保护。
4. 预应力施工：使用专用的拉紧设备对预应力钢筋进行拉紧，产生预应力。
5. 注浆：通过注浆管将浆液注入管桩内部，填充孔隙。
6. 后处理：浇筑混凝土，进行涂层保护等。
六、劳动组织根据具体工程情况，确定施工队伍的规模和组织结构，合理安排施工人员的工作任务和时间。
七、机具设备本工法所需的机具设备包括预应力钢筋拉紧设备、浆液注浆设备、混凝土输送设备等。
对这些机具设备进行详细介绍，让读者了解其特点、性能和使用方法。
八、质量控制施工质量控制主要包括对预应力钢筋的拉紧力控制、混凝土浇筑质量控制、孔隙注浆质量控制等方面。
预应力先张法施工教师试讲
先张法施工工艺 绑扎钢筋
先张法施工工艺
先张法施工工艺
立
先张法施工工艺
制作要求
底模;为防止砼底模在放张中断裂;最 好使用钢板底模 端模预应力筋孔的位置要准确 腹板采用定型钢 涂脱模剂 与砼接触面平整 接缝严实
21
横梁最大挠度不 大于2mm
先张法施工工艺
1）台座
组成：底板 台面 横梁 承力支架承力台墩 分类：墩式台座 槽式台座 钢模台座等
台座
1墩式台座
适用：生产中 小型构件 要求：有足够的强度；
刚度和稳定性； 满足生产工艺
台面
先张法施工工艺
先张法施工工艺
2槽式台座
既可承受张拉力和倾覆力矩;加盖后又可作为蒸汽养护槽
先张法施工工艺
3钢模台座
是将制作构件的Βιβλιοθήκη 为预应力钢筋锚固支座的一种台座 具有相当的刚度;可将预应力钢筋放在上进行张拉;主要在工
厂流水线上使用
箱梁钢模组装
箱梁端部作张拉台座
先张法施工工艺
预应力筋制作要求
1 预应力筋下料长 度按计算长度;工作 长度由原材料试验 数据确定 2 钢铰线穿过端模 及塑料套管后;按照 事先编号对号入座; 防止穿错孔眼
先张法施工工艺
槽式台座：台座主要由底板 承力架 横梁 定位板和固定端装 置
1 底板：宽度由预应力构件的宽度决定;主要有水 磨石底板和钢板底板;长度50~120米 2 承力架：台座的主要受力结构是台座的支承梁 3 横梁：将预应力筋的张拉力传给承力架的横向 构件 4 定位板：用来固定预应力筋的位置 5 固定端装置：用于固定力筋位置并在预制梁完 成后放松力筋;它设在非张拉端;仅用于一端张拉的 先张台座
工艺流程：
张拉台座——穿力筋 调整初应力——张拉预应力筋—— 钢筋骨架制作——安装芯模 立侧模——浇筑砼——养护 ——拆模——放松预应力筋——出坑 堆放 运输
预应力混凝土工程先张法教学
第27页/共45页
1.卷扬机张拉、杠杆测力的张拉装置
张拉机由电 动卷扬机、杠杆 测力装置及张拉 夹具等组成，装 在窄轨小车上， 如图所示。使用 时根据钢丝的拉 力，先挂好砝码， 用张拉夹具夹紧 钢丝后，开动卷 扬机，即可张拉。
第44页/共45页
感谢您的观看！
建筑工程技术专业
第45页/共45页
第42页/共45页
预应力筋放张装置
第43页/共45页
2.放张顺序
✓ 对承受轴心预压力的构件（压杆、桩等），所 有预应力筋应同时放张。对承受偏心预压力的构件 （如梁），应先同时放张预压力较小区域的预应力 筋，再同时放张预压力较大区域的预应力筋。如不 能满足上述要求时，应分阶段、对称、相互交错进 行放张，以防止在放张过程中，构件产生翘曲、裂 纹及预应力筋断裂等现象。
第38页/共45页
5.预应力筋伸长值测定
预应力筋理论伸长值ΔL按下式计算：
L Fp l Ap Es
式中： FP —预应力筋张拉力kN； l—预应力筋的长度，mm； AP —预应力筋的截面面积，mm2； ES —预应力筋的弹性模量，kN/mm2。 张拉时应校核预应力筋的伸长值。实际伸长值与设计计算 值的偏差不得超过±6%，否则应停拉。
穿心式千斤顶.swf
第30页/共45页
张拉机具选择的要求
选择张拉机具时，为了保证设备、人身安全和 张拉力准确，张拉机具的张拉力应不小于预应力筋 张拉力的1.5倍；张拉机具的张拉行程应不小于预 应力筋张拉伸长值的1.1～1.3倍。
预应力先张法施工
PPT文档演模板
2.夹片式锚具的自锁与自锚 3.顶压力对锚具锚固性能的影响
预应力先张法施工
PPT文档演模板
预应力先张法施工
三、张拉设备
主要根据锚具型式和总张拉力的大小进行选择。 常用的有拉杆式千斤顶、穿心式千斤顶和锥锚式千斤 顶等。
1.拉杆式千斤顶(YL) （附图）
2.穿心式千斤顶(YC) （附图）
PPT文档演模板
预应力先张法施工
PPT文档演模板
预应力先张法施工
PPT文档演模板
预应力先张法施工
（2）多根预应力筋成组张拉 1）用梳筋板夹具张拉 2）用多横梁装置张拉
PPT文档演模板
预应力先张法施工
PPT文档演模板
预应力先张法施工
2.预应力筋张拉
（1）张拉控制应力 1）张拉控制应力的确定
张拉控制应力con设计最大值
PPT文档演模板
预应力先张法施工
（2）台面 （3）横梁：按承受均布荷载的简支梁计算。
PPT文档演模板
2.槽式台座 由端柱、传力柱、柱垫、横梁和台面组成。设计 时也应进行强度和抗倾覆稳定性验算。多用于生 产较大型构件。
预应力先张法施工
PPT文档演模板
预应力先张法施工
（二）张拉设备与夹具
1.夹具 （1）墩头式夹具：分单根墩头夹具和墩头梳筋板夹具， 适用于有墩粗头的Ⅱ、Ⅲ、Ⅳ级螺纹钢筋和钢丝。 （2）锥销式夹具：适用于夹持直径的冷拔低碳钢丝和碳 素钢丝。 （3）夹片式夹具：分圆套筒三片式（12、14单根冷拉 钢筋）；方套筒二片式（8.2热处理钢筋）；单根钢绞 线夹具（12和15钢绞线）。
PPT文档演模板
预应力先张法施工
PPT文档演模板
电动螺杆张拉机
