江森楼宇自控系统培训资料
合集下载
江森系列控制器入门培训
医疗设备：医疗仪器、医疗 机器人等
汽车电子：车载娱乐系统、 自动驾驶系统等
技术创新及突破
智能控制技术： 实现更加智能 化的控制和管
理
物联网技术： 实现设备间的 互联互通和数
据共享
云计算技术： 提高数据处理
和分析能力
人工智能技术： 实现更加智能 化的决策和预
测
稻壳学院
THANK YOU
汇报人：
汇报时间：20XX/01/01
主要模块介绍
控制器主板：核心部件， 负责控制和协调各个模块 的工作
输入模块：接收来自传感 器的信号，如温度、湿度、 压力等
输出模块：控制执行器， 如电机、阀门等
显示模块：显示控制器的 工作状态和参数，如温度、 湿度、压力等
通信模块：与其他设备进 行通信，如PLC、计算机 等
电源模块：为控制器提供 稳定的电源，保证控制器 的正常工作
江森系列控 制器未来发 展及趋势
PART 1
江森系列控制器概述
控制器功能介绍
报警功能：当设备出现异常 时，发出报警信号
监测功能：实时监测设备的 运行状态和参数
控制功能：实现对设备的自 动控制和调节
通行 数据和历史记录
维护功能：提供设备的维护 和保养建议
基本操作流程
启动软件：打开江森系列控制器软件，进入主界面 登录系统：输入用户名和密码，登录系统 选择设备：在设备列表中选择需要操作的设备 操作设备：根据需要，进行参数设置、数据查看、故障诊断等操作 保存设置：完成操作后，保存设置并退出系统 关闭软件：关闭江森系列控制器软件，结束操作
常用功能及设置
控制器应用领域
工业自动化：用于控制生 产线、机器人等设备
智能家居：用于控制家电、 照明、安防等系统
江森楼宇自控系统简介剖析课件
施耐德楼宇自控系 统
施耐德电气是全球能效管理领 域的领导者，其楼宇自控系统 以高效、可靠、灵活著称，为 各类建筑提供智能、节能的解 决方案。
相关技术论文阅读推荐
《楼宇自控系统在智能建 筑中的应用与发展》
该论文详细阐述了楼宇自控系统在智能建筑 中的应用场景、优势以及发展趋势，对于了 解该领域的技术发展具有很高的参考价值。
江森楼宇自控系统硬件设备
传感器
温度传感器
实时监测和调节楼宇内的温度，确保舒适的 室内环境。
光照传感器
测量室内光照强度，配合窗帘或百叶窗自动 调节阳光摄入量。
湿度传感器
监测室内湿度，防止过湿或过于干燥的空气 对居住者造成不适。
空气质量传感器
监测室内空气质量，及时发现并处理异味、 烟雾等不良气体。
控制器
特点
江森楼宇自控系统具有高度集成性、灵活性、可靠性以及可扩展性，能够实现楼宇设备的远程监控、数据采集、 设备联动以及节能控制等功能。
系统组成与架构
系统组成
江森楼宇自控系统主要由传感器、执行器、控制器、通讯网络等组成，实现对 楼宇设备的实时监控与控制。
系统架构
江森楼宇自控系统采用分布式架构，按功能分为中央管理层、网络通信层和设 备控制层。中央管理层负责全局监控，网络通信层负责数据传输，设备控制层 负责设备控制。
江森楼宇自控系统的发展历程
初始阶段
早期的江森楼宇自控系统主要关注设备的独立控制，尚未形成完整 的体系。
发展阶段
随着技术的发展，江森楼宇自控系统逐步实现了设备的集中监控和 远程管理。
成熟阶段
目前，江森楼宇自控系统已经发展成为集成了设备管理、远程监控、 数据分析、节能控制等多种功能的综合性管理系统。
江森自控楼宇自动化控制说明书课件
devices
8
第一节 硬件使用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址 拨码开关
9
第一节 硬件使用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻： 默认OFF
10
第一节 硬件使用
一、外观
8、状态灯
电源灯 故障灯 SA总线灯 FC总线灯
11
第一节 硬件使用
一、外观
9、显示器（如有）
Integral 或者
Stand-alone
12
第一节 硬件使用
二、硬件设置
1、地址
An FEC/VAM1600 has two addresses
Байду номын сангаас
Network sensors can have one of five addresses: 199~203 Only on SA Bus
3、若上位机是NCE25，则最多支持32个BACNET设备。
E) Max 4,570m per trunk
F) Max 2,012m between two fiber modems
3
第一节 硬件使用
一、外观
1、电源
电源：20-30VAC，50或60 Hz， 最大10 VA，加上所有的 BO 以 及可配置的输出负载。
4
第一节 硬件使用
一、外观
2、现场总线FC BUS
三芯屏蔽绞线 菊链连接
5
第一节 硬件使用
一、外观
3、扩展总线SA BUS
四芯屏蔽双绞线 菊链连接
PWR与 COM 采用一对绞线
江森自控楼宇自动化控制培训
8
第一节 硬件使用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址 拨码开关
9
第一节 硬件使用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻： 默认OFF
10
第一节 硬件使用
一、外观
8、状态灯
电源灯 故障灯 SA总线灯 FC总线灯
11
第一节 硬件使用
一、外观
9、显示器（如有）
Integral 或者
Stand-alone
12
第一节 硬件使用
二、硬件设置
1、地址
An FEC/VAM1600 has two addresses
Байду номын сангаас
Network sensors can have one of five addresses: 199~203 Only on SA Bus
3、若上位机是NCE25，则最多支持32个BACNET设备。
E) Max 4,570m per trunk
F) Max 2,012m between two fiber modems
3
第一节 硬件使用
一、外观
1、电源
电源：20-30VAC，50或60 Hz， 最大10 VA，加上所有的 BO 以 及可配置的输出负载。
4
第一节 硬件使用
一、外观
2、现场总线FC BUS
三芯屏蔽绞线 菊链连接
5
第一节 硬件使用
一、外观
3、扩展总线SA BUS
四芯屏蔽双绞线 菊链连接
PWR与 COM 采用一对绞线
江森自控楼宇自动化控制培训
江森自控楼宇自动化控制说明书
5 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
3、扩展总线SA BUS
四芯屏蔽双绞线 菊链连接
PWR与 COM 采用一对绞线
SA+与 SA采用一对绞线
6 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
4、物理点位
BO点
CO点
AO点
UI点
7 江森自控楼宇自动化控制说明书
BI点
第一节 硬件使用
江森自控楼宇自动化控制培训

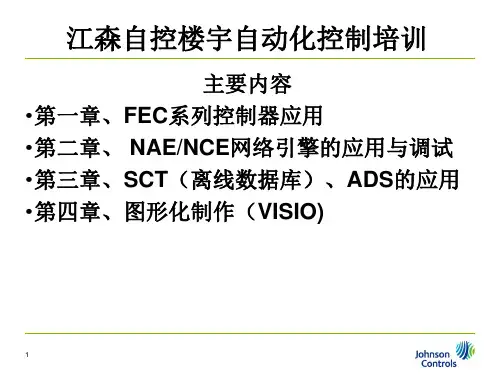

主要内容 •FEC系列控制器应用 •NAE/NCE网络引擎的应用与调试 •SCT（离线数据库）、ADS的应用 •VISIO)
1 江森自控楼宇自动化控制说明书
第一章 FEC系列控制器应用
2 江森自控楼宇自动化控制说明书
第一章 FEC系列控制器入门培训
第一节 第二节 第三节 第四节
devices
8 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址 拨码开关
9 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻： 默认OFF
10 江森自控楼宇自动化控制说明书
一、外观
5、6-Pin Modular Jack
• Used for Network Sensors, VMA Balancing Sensor and Wireless Commissioning Converter
• 3 twisted pair (6 conductors) • Two wires for network communication • Two wires for network sensor power • Two wires to supply 15V@200mA Power • Allows for a maximum length of 30 m • Cannot be daisy-chained to other
江森楼宇自控培训
楼控的控制原理-照明系统控制
照明回路配电箱ห้องสมุดไป่ตู้
DI
运 行 状 态
DI
手 自 动 状 态
DO
启 停 控 制
楼控的控制原理-电梯系统控制
江森产品介绍
① 数据服务软件（ADS\ADX\ADS-Lite)
1、系统产品
②网络控制引擎(NAE\NCE) ③直接数字控制器(FEC\FX\DX\TEC\VMA ) ⑴传感器（TE\HT）
中央操作站主要功能
5.报警信息报告 6.报告分组/报警管理 7.监控点历史 8.累积、统计功能 9.数据库下传/上载功能 10.图形化操作站工作环境 11.能量管理控制 12.时间预定功能 13.设备循环/启停保护 14.重型设备启/停延时 15.供电恢复启动程序 16.用电量限定/负载循环
1.各类报告清单 2.密码保护(5级) 3.图形化编程语言 4.状态改变报告
1
1 1 1
1 1 1 1 1 空气压差开关 1
1
1 1 1 8 1 3 1
防冻开关
开关量风阀执行器
1
1
风管温度传感器
1 DDC-B2-02
楼控的控制原理-冷冻站群控
楼控的控制原理-空调机组控制
楼控的控制原理-新风机组控制
楼控的控制原理-送排风机控制
楼控的控制原理-给水系统控制
楼控的控制原理-排水系统控制
山东十川网络科技有限公司
山东十川网络科技有限公司
山东十川网络科技有限公司
山东十川网络科技有限公司
楼宇自控系统的组成、优点及控制原理 楼控的控制原理
楼宇自系统的控制目的是提供温湿度舒适的控制，节省能源。其控制 范围为冷冻站系统、空调机组系统、新风机组系统、送排风系统、给 排水系统、变配电系统、发电机组、照明系统、电梯监视系统等。 冷冻站控制系统 受控设备由冷水机组、冷水泵、冷却泵、冷却塔等组成，自控主要目 的就是协调设备之间的连锁控制关系进行自动启停和状态监视，同时 根据供回水温度，压力，回水流量等参数计算系统冷负荷，控制机组 运行台数，已达到节能的目的。 空调机组控制系统 通过空调机组向特定区域提供经过处理的空气达到特定区域的环境保 持舒适性的目的（厂区要达到规定温湿度要求），通过检测温湿度参 数，与设定值进行比较，通过DDC计算以控制水阀开度、设备启停达 到保持舒适性环境和节能的目的，同时实时检测各设备状态报警及时 对设备进行检修维护。
江森楼宇自控系统培训资料
他的教室總是太熱或太冷。
他發明的室內恒溫器誕生了一個新行业。
第一台电动房间恒温器获得专利，由此开创了建筑 控制行业，也催生了一家新公司。
1885年，在密尔沃基投资者参与下，江森电器服务 公司成立，从事建筑用自动温度调节系统的制造、 安装和服务。
为什么要使用BAS
会议室
环境
随着会议室的人 数增多，室温会 上升。
1 Page 16精选2021版课件
空调机控制
数字输入 DI 7
数字输出 DO 2
模拟输入 AI 1
模拟输出 AO 4
TOTAL 14
温度检测 TE6300
调节风门 M9000
Control System, Western Region, Greater China
1 Page 17精选2021版课件
DI DO AI AO
104
71
23
9
1
冷冻水供水温度（AI） 冷冻水回水温度（AI） 冷冻水供水压力（AI） 冷冻水回水压力（AI） 冷冻水总管流量（AI） 冷却水供水温度（AI） 冷却水回水温度（AI） 冷却水供水压力（AI） 冷却水回水压力（AI）
DDC Program
冷源控制
DDC Program
热源控制
Control System, Western Region, Greater China
2 Page 24精选2021版课件
数字 数字 模拟 模拟 TOT 输入 输出 输入 输出 AL
DI DO AI AO
51
28
6
13
4
调节阀门 VG8000
水泵监控 --
开关蝶阀 VF6000
压力传感器 P499
他發明的室內恒溫器誕生了一個新行业。
第一台电动房间恒温器获得专利，由此开创了建筑 控制行业，也催生了一家新公司。
1885年，在密尔沃基投资者参与下，江森电器服务 公司成立，从事建筑用自动温度调节系统的制造、 安装和服务。
为什么要使用BAS
会议室
环境
随着会议室的人 数增多，室温会 上升。
1 Page 16精选2021版课件
空调机控制
数字输入 DI 7
数字输出 DO 2
模拟输入 AI 1
模拟输出 AO 4
TOTAL 14
温度检测 TE6300
调节风门 M9000
Control System, Western Region, Greater China
1 Page 17精选2021版课件
DI DO AI AO
104
71
23
9
1
冷冻水供水温度（AI） 冷冻水回水温度（AI） 冷冻水供水压力（AI） 冷冻水回水压力（AI） 冷冻水总管流量（AI） 冷却水供水温度（AI） 冷却水回水温度（AI） 冷却水供水压力（AI） 冷却水回水压力（AI）
DDC Program
冷源控制
DDC Program
热源控制
Control System, Western Region, Greater China
2 Page 24精选2021版课件
数字 数字 模拟 模拟 TOT 输入 输出 输入 输出 AL
DI DO AI AO
51
28
6
13
4
调节阀门 VG8000
水泵监控 --
开关蝶阀 VF6000
压力传感器 P499
楼宇自控系统基本培训(28P)
549-021
549-022
549-023
• MEC 110 - 8DI,8DO,8AI,8AO，HOA
549-031
• MEC 210 - 8DI,8DO,8AI,8AO,EXP，HOA
549-032
• MEC 310 - 8DI,8DO,8AI,8AO,EXP,MODEM ，HOA 549-033
2023/10/8
Siemens Building Technologies
12
暖通空调系统的监控
2023年10月8日
星期日
Siemens Building Technologies
13
(2) 给排水系统监控；
BAS系统根据大楼用水量的变化,及时调整系统中生活水泵的运行台数以达
到供水量与需水量之 间的平衡,实现泵房的最佳运行,实现高效率、低
个智能分站，对整个大厦的照明设备进行集中的管理控制，称为照明与
动力监控系统。该系统包括大厦各层的照明配电箱、事故照明配电箱以
及动力配电箱
控制内容如下 ：
1、运行信号、故障信号、手/自动信号
2、按时间程序对不同区域的照明设备分别进行开/停控制。
3、正常照明供电出现故障时，该区域的事故照明立即投入运行。
DDC控制器根据室外温度来改变送风温度设定值对送风温度进行PID控制
。通过调节冷冻水二通阀的开度，使回风温度保持在设定值范围内，当
风机停止时冷冻水二通阀将会关闭，以求节约能源。
2023年10月8日
星期日
Siemens Building Technologies
10
新风机
2023年10月8日
星期日
Siemens Building Technologies
楼宇自控系统(BAS)培训资料
楼宇自控系统(BAS)培训 资料
• 楼宇自控系统概述 • 楼宇自控系统技术基础 • 楼宇自控系统应用场景 • 楼宇自控系统的实施与管理 • 楼宇自控系统的未来发展
01
楼宇自控系统概述
定义与特点
定义
楼宇自控系统（BAS）是一种集散 控制系统，用于对建筑物内的机电 设备进行自动化监控和管理。
特点
具备高度的集成性、智能化和自 动化特点，能够实现设备的远程 监控、数据采集、报警提示等功 能。
楼宇自控系统可以通过自动调节设备 运行状态、优化设备运行参数等方式， 实现节能目标。
节能策略制定
根据实时数据和历史数据，楼宇自控 系统能够分析出能源使用的规律和特 点，从而为制定节能策略提供依据。
空调系统控制
空调设备监控
楼宇自控系统可以实时监控空调 设备的运行状态，如温度、湿度、
空气质量等。
空调系统优化
绿色节能
通过优化楼宇能源系统，降低能源消耗，实现绿色建筑的目标。
可再生能源利用
利用太阳能、风能等可再生能源，减少对传统能源的依赖。
系统集成与互联互通
系统集成
实现楼宇各子系统的集成控制，提高系统整体运行效率。
互联互通
实现楼宇自控系统与其他系统的互联互通，提高信息共享和协同工 作能力。
标准与规范
制定和完善楼宇自控系统的标准与规范，促进系统的互通性和互操作 性。
系统集成
系统集成是将各种子系统集成到一个统一的管理平台中，实现信息共享和协同工作。系统集成可以实现楼宇自控 系统与其他系统的无缝对接，提高系统的整体性能和可靠性。同时，系统集成还可以降低维护成本和管理难度， 提高楼宇的运行效率和管理水平。
03
楼宇自控系统应用场景
智能建筑节能
• 楼宇自控系统概述 • 楼宇自控系统技术基础 • 楼宇自控系统应用场景 • 楼宇自控系统的实施与管理 • 楼宇自控系统的未来发展
01
楼宇自控系统概述
定义与特点
定义
楼宇自控系统（BAS）是一种集散 控制系统，用于对建筑物内的机电 设备进行自动化监控和管理。
特点
具备高度的集成性、智能化和自 动化特点，能够实现设备的远程 监控、数据采集、报警提示等功 能。
楼宇自控系统可以通过自动调节设备 运行状态、优化设备运行参数等方式， 实现节能目标。
节能策略制定
根据实时数据和历史数据，楼宇自控 系统能够分析出能源使用的规律和特 点，从而为制定节能策略提供依据。
空调系统控制
空调设备监控
楼宇自控系统可以实时监控空调 设备的运行状态，如温度、湿度、
空气质量等。
空调系统优化
绿色节能
通过优化楼宇能源系统，降低能源消耗，实现绿色建筑的目标。
可再生能源利用
利用太阳能、风能等可再生能源，减少对传统能源的依赖。
系统集成与互联互通
系统集成
实现楼宇各子系统的集成控制，提高系统整体运行效率。
互联互通
实现楼宇自控系统与其他系统的互联互通，提高信息共享和协同工 作能力。
标准与规范
制定和完善楼宇自控系统的标准与规范，促进系统的互通性和互操作 性。
系统集成
系统集成是将各种子系统集成到一个统一的管理平台中，实现信息共享和协同工作。系统集成可以实现楼宇自控 系统与其他系统的无缝对接，提高系统的整体性能和可靠性。同时，系统集成还可以降低维护成本和管理难度， 提高楼宇的运行效率和管理水平。
03
楼宇自控系统应用场景
智能建筑节能
楼宇自控系统培训知识
楼宇自控系统培训知识在楼宇自控系统中，主要包括了照明控制、空调控制、供暖控制、通风控制、安防监控、消防监控、电梯控制等多个方面。
通过集成控制系统，可以实现对以上各个设备设施的集中监测、调控和管理，从而达到提高楼宇运行效率和降低资源消耗的目的。
在楼宇自控系统的应用中，对相关人员的培训和指导是非常重要的。
以下是一些关于楼宇自控系统培训的知识：1. 对楼宇自控系统的理解：在进行培训时，需要首先让相关人员对楼宇自控系统的核心概念和功能有一个清晰的认识，理解其在楼宇管理中的作用和重要性。
2. 对系统组成和结构的了解：培训人员需要了解楼宇自控系统的基本组成和结构，包括各类传感器、控制器、执行器等设备的作用和功能。
3. 对控制策略和算法的掌握：在楼宇自控系统中，控制策略和算法是实现设备精细化控制的核心，培训人员需要理解各类控制策略和算法的原理和应用。
4. 对系统操作和维护的培训：培训人员需要学会如何操作和维护楼宇自控系统，包括系统的开关机、设备的调节和维护以及故障排除等。
5. 对节能管理和优化的学习：楼宇自控系统的一个重要功能是节能管理和优化，培训人员需要学习如何利用系统实现楼宇能耗的监测和调控，从而提升能源利用效率。
6. 对安全管理和应急措施的掌握：在培训中也需要对楼宇自控系统的安全管理和应急措施进行培训，保证在系统应用过程中能够保障建筑设施和人员的安全。
以上是关于楼宇自控系统培训知识的一些重点内容，培训人员需要根据实际情况和需求来定制培训内容和形式，以确保培训效果的最大化。
通过系统的培训和指导，可以提升楼宇管理人员和运维人员的专业水平，有效提高楼宇自控系统的管理效率和运行稳定性。
7. 数据分析和报告生成的培训：楼宇自控系统通常会生成大量的数据，培训人员需要学习如何进行数据分析，并利用数据生成相关报告。
通过分析数据，可以发现设备运行的异常情况，提出优化建议，并进行预测性维护，以保证楼宇设施长期稳定运行。
8. 与其他系统的集成培训：楼宇自控系统通常需要与其他系统进行集成，如能源管理系统、供水系统等。
江森自控楼宇自动化控制培训
一、仿真Simulation
3、仿真点位
命令点位
填入仿真 值并OK
点击Send发送
江森自控楼宇自动化控制培训
第三节 调试
一、仿真Simulation
4、结束仿真
点击“Stop Simulation” 并Yes结束仿真
江森自控楼宇自动化控制培训
第三节 调试
二、程序下载（采用MS-BTCVT-1进行蓝牙方式下载）
四、编程演示
4、逻辑编程
A）新建逻辑模块 右击Output ControlNew 选择Activity并命名模块OK 右击Output ControlView Logic进入逻辑编程界面
江森自控楼宇自动化控制培训
第二节 CCT程序
四、编程演示
4、逻辑编程
B）逻辑编程界面介绍
逻辑模块选择栏
编程区域
江森自控楼宇自动化控制培训
2、特点
能够对创建于简单系统选择树的标准控制系统逻辑进行定制。 在配置、模拟和调试模式中完全一致的用户界面。 为加载及调试控制器提供了灵活的连接功能。
江森自控楼宇自动化控制培训
三、 编程 界面
输入点
状态栏
第二节 CCT程序
菜单栏
快速导航面板
模式快捷键
参数/连接栏
逻辑/控制栏
Operations 快捷键
输出点
江森自控楼宇自动化控制培训
第二节 CCT程序
四、编程演示
1、演示范例
点位
根据下表要求编程
UI1
DI1
DI2
UI2 AO1 BO1
描述 送风温度 风机状态 风机故障 风机手自动 水阀命令 风机命令
对象名 SA-T SF-S SF-F SF-AM VLV-C SF-C
3、仿真点位
命令点位
填入仿真 值并OK
点击Send发送
江森自控楼宇自动化控制培训
第三节 调试
一、仿真Simulation
4、结束仿真
点击“Stop Simulation” 并Yes结束仿真
江森自控楼宇自动化控制培训
第三节 调试
二、程序下载（采用MS-BTCVT-1进行蓝牙方式下载）
四、编程演示
4、逻辑编程
A）新建逻辑模块 右击Output ControlNew 选择Activity并命名模块OK 右击Output ControlView Logic进入逻辑编程界面
江森自控楼宇自动化控制培训
第二节 CCT程序
四、编程演示
4、逻辑编程
B）逻辑编程界面介绍
逻辑模块选择栏
编程区域
江森自控楼宇自动化控制培训
2、特点
能够对创建于简单系统选择树的标准控制系统逻辑进行定制。 在配置、模拟和调试模式中完全一致的用户界面。 为加载及调试控制器提供了灵活的连接功能。
江森自控楼宇自动化控制培训
三、 编程 界面
输入点
状态栏
第二节 CCT程序
菜单栏
快速导航面板
模式快捷键
参数/连接栏
逻辑/控制栏
Operations 快捷键
输出点
江森自控楼宇自动化控制培训
第二节 CCT程序
四、编程演示
1、演示范例
点位
根据下表要求编程
UI1
DI1
DI2
UI2 AO1 BO1
描述 送风温度 风机状态 风机故障 风机手自动 水阀命令 风机命令
对象名 SA-T SF-S SF-F SF-AM VLV-C SF-C
粤海酒店江森系统(操作培训)
报警
恢复正常
警告
实验6 分析事件栏的报警信息
对象名称 报警状态 缺省的优先级，值越小级数越高
对象发生警报的时间 和值 报警信息的内容
按钮说明： Acknowledge the alarm（确认警报） Snooze the alarm (设定警报信息5分钟消失– 可以改变设定时间.) Discard the alarm（删除警报） Snooze All messages in the queue（将所有信息均设定为定时消除） Pending Acks: = 未处理的警报信息数量 Item – 在显示栏中的分析对象。
在显示栏的顶部选择Hardware标签
Q):这个BO点是否离线？ Q):这个BO点是否超越控制？
控制一个BO点方法（3种）
•右击导航栏中的对象名，选择Commands。 •右击显示栏中对象的标题行，选择Commands。 •在导航栏中选中对象（对象名颜色变亮），从主菜单中 选择Action - Commands。
实验3 显示栏的面板布局
更改显示窗口的布局， 请在View菜单中选择 Panel Layout并从六种 布局方式中选择一个。
注意：每个面板的历史 记录最多有10条。
实验3 显示栏的面板布局
显示窗口中的页 每个显示窗口中都包含一些页，具体取决于所显示的项目。 例如，大多数点中都包含下面的页： 页 Alarm Focus 说明 在为点定义报警扩展时将会出现这一页。New和Delete按钮允许您对 点添加或删除报警扩展。Edit 按钮允许您修改可配置的属性。 在定义点/对象时将会出现这一页。Focus页显示了该类型对象的可用 属性。请注意，Basic和Advanced单选按钮允许您过滤在这个栏中显 示的属性。Edit 按钮允许您修改可配置的属性。 在定义硬件输入或输出点时将会出现这一页。Hardware页显示了这个 点所属对象类型的相关硬件属性。
最新江森楼宇自控培训
NAE4510
NAE5510
网络控制器主要功能介绍
2、能够自动调节舒适的环境
• 楼宇自控系统根据季节、人员和空气流动情况的变 化，将各个区域的室内温湿度控制在设计要求值， 同是参考国际的通用标准（如：美国暖通空调和制 冷工程协会ASHRAE舒适标准、国际标准化组织 ISO7730的热舒适指PMV,国标GB5701-85中的舒 适温度指标等），使楼内人员感觉最舒适。
3、预防突发事事故的发生，保护设备的投 资
• 随时检查设备的实际负载和额定负载，设备过载时立即自动负载，同 时向中央控制室发出报警信号。
• 监视设备运行状况，一旦发现其中某台设备运行异常，立即报警通知 检修人员前去检查和维修；当一组设备中的某台设备故障时，自动切 换到备用设备上。
• 对与临时停电的情况，当恢复供电以后系统自动执行顺序启动程序， 可保证设备投运顺利，避免启动失败对设备的损害。
1、降低机电设备的能耗、投资回报率高
电力照明系统 建筑物内的电力照明系统，通过BA系统进行时间表（或根据人员活
动的实际情况）控制，按时或按需对电力照明，进行控制，避免长明 灯的出现。 需要加班的客户，只需要一个电话或者是通过拨号上网进入到楼控系 统网络，提出加班申请，即可获得所需的空调和照明服务。 给排水系统 给排水系统中水泵与水箱或水池内液位联动，仅在需要时进入运行中， 避免人工和水资源的浪费。
1、降低机电设备的能耗、投资回报率高
楼宇自控系统通过计算机控制程序对全楼的设备进行监视和控制，统 一调配所有的设备用电量，可以实现用电负荷的最优控制，有效地节 省电能，减少不必要的浪费。
中央空调系统 中央空调系统是建筑物内机电设备中能源耗费的大户，约占总能量的
40%-60%。通过BAS的控制，所有的空调机组、新风机组甚至风机盘 管的系统都可以在合理的湿度和温度范围内运行，避免夏季过冷和冬 季过热这样的浪费现象的发生。 另外，空气过滤器堵塞报警可及时提醒工作人员清洗或更换，表冷器 的防冻探测可对设备起到保护作用，均对设备起到间接或之间的作用。 再而，BAS可根据外部设备所需要的冷量，控制冷机的启停台数；根 据冷却水的回水温度控制冷却塔的启停台数，不至于造成设备无效运 转；根据总供/回水的压差，调节旁通水阀，使得冷机工作在效率最 佳状态，节省电能。
楼宇自控培训资料
楼宇自控系统培训知识系统介绍一、系统概述二、子系统三、系统组成四、通信协议五、系统设计六、X X X产品介绍一、系统概述楼宇自控系统就是将建筑物或建筑群内的变配电、照明、电梯、空调、供热、给排水等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分散控制的建筑物管理与控制系统，称为（）。
一、系统概述系统的监控范围和参数内容1、空调机组：新风空调机组、新/回风空调机组、变风量空调机2、冷/热源系统：冷冻机组、风冷机组、冷冻水泵、冷却水泵、冷却塔、热交换器、热水一次水泵、热泵机组3、电力系统：照明控制、高/低压信号测量、备用发电机组4、电梯5、给排水系统等一、系统概述系统所能够产生的实际效果室内恒温、恒湿、良好的空气质量、合理的灯光照度控制实现最佳的能源控制方案，节约能源消耗并实现能源管理自动化。
实现设备自动化运行，提高运行效率，降低劳动强度。
便于大楼内的所有设备运行于最佳工况，同时便于设备的保养和维修便于大楼管理人员对设备进行操作并监视设备运行情况，提高整体管理水平良好的管理将延长大楼设备的使用寿命，使设备更换的周期延长，节省大楼的设备开支及时发出设备故障及各类报警信号，便于将损失降到最低点，便于操作人员最短时间处理故障二、子系统楼控系统的管理对象⏹暖通空调系统⏹给排水系统⏹变配电系统⏹照明系统⏹电梯系统二、子系统子系统a、暖通空调系统自动监控暖通空调系统是智能建筑创造舒适高效工作与生活环境不可缺少的重要环节，其设备耗电量占全楼总耗电量的5060%，其监控点数占全楼监控点数的50%以上，系统为建筑物内的暖通空调设备（如：冷却塔、冷水机组、空气处理机、新风机组等）提供一个最优化的控制，实现经济运行降低能耗。
b、给排水系统自动监控给排水系统是任何建筑都必不可少的重要组成部分。
系统主要是对给排水系统的状态、参数进行监控与控制，保证系统运行参数满足建筑供排水要求以及供排水的安全。
c、变配电系统自动监控变配电系统是建筑物最主要的能源供给系统, 系统用于建筑物内用电设备的正常运行,保障供电可靠性.负责电力供应管理和设备节电运行。
江森自控楼宇自动化控制说明书教材
SA Bus
An FEC/VAM1600 has two addresses
FEC2610
0 4
4
0
N A E x 5 1 0
200
5
199
5
IOMx710
IOMx710
6
SA Bus
199
0
VMA1600
7
IOMx710
8
FEC1610
The bus supervisor has an address of 0
江森自控楼宇自动化控制培训
主要内容 • 第一章、FEC系列控制器应用 • 第二章、 NAE/NCE网络引擎的应用与调试 • 第三章、SCT（离线数据库）、ADS的应用 • 第四章、图形化制作（VISIO)
1
第一章
FEC系列控制器应用
2
第一章
第一节 第二节 第三节 第四节
FEC系列控制器入门培训
主要内容 硬件使用 CCT程序 调试 练习
T T
Fixed EOL ON for SA Bus
T
16
第一节 硬件使用
二、硬件设置
3、跳线（BO点）：底座电路板上位于BO点接线端子附近（OUT1～3），选择提供 内部电源（INTERNAL POWER）还是需要外部电源（EXTERNAL POWER）
BO输出24VAC内部电源驱动 负载。此时切勿连接外部电源， 否则将永久损坏DDC
BO需要外接电源 （24VAC）驱动 负载
17
第一节 硬件使用
二、硬件设置
3、跳线（UI点）：底座电路板上位于UI点接线端子附近（J10～15）。
接收4～20mA电 流信号
接收其余信号时
18
An FEC/VAM1600 has two addresses
FEC2610
0 4
4
0
N A E x 5 1 0
200
5
199
5
IOMx710
IOMx710
6
SA Bus
199
0
VMA1600
7
IOMx710
8
FEC1610
The bus supervisor has an address of 0
江森自控楼宇自动化控制培训
主要内容 • 第一章、FEC系列控制器应用 • 第二章、 NAE/NCE网络引擎的应用与调试 • 第三章、SCT（离线数据库）、ADS的应用 • 第四章、图形化制作（VISIO)
1
第一章
FEC系列控制器应用
2
第一章
第一节 第二节 第三节 第四节
FEC系列控制器入门培训
主要内容 硬件使用 CCT程序 调试 练习
T T
Fixed EOL ON for SA Bus
T
16
第一节 硬件使用
二、硬件设置
3、跳线（BO点）：底座电路板上位于BO点接线端子附近（OUT1～3），选择提供 内部电源（INTERNAL POWER）还是需要外部电源（EXTERNAL POWER）
BO输出24VAC内部电源驱动 负载。此时切勿连接外部电源， 否则将永久损坏DDC
BO需要外接电源 （24VAC）驱动 负载
17
第一节 硬件使用
二、硬件设置
3、跳线（UI点）：底座电路板上位于UI点接线端子附近（J10～15）。
接收4～20mA电 流信号
接收其余信号时
18
江森VAV空调自控培训手册
阿里中心空调自控培训手册培训时间：___________________________ 培训人：_____________________________ 培训参加人员：_________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ 培训参加人员单位：_____________________________________________________________ 培训内容：一、自控系统的登录与注销。
1)系统登陆。
正常启动电脑控制主机，双击鼠标打开屏幕中图标，在弹出的对话框中双击“阿里中心空调自控”后弹出登陆对话框，输入对应的账号与密码。
输入完成后鼠标左键点击Login进入系统Username：（此处填写账号）Password：（此处填写密码）2)系统注销。
注销系统，请点击用户界面菜单栏的Logout 按钮；退出系统，请点击用户界面菜单栏的Exit 按钮。
注：如果您正在显示区域中进行编辑操作，Metasys 软件将会终止注销或退出程序并显示对话框，提醒您在编辑模式中无法注销或退出。
您在注销或退出系统之前必须通过保存或取消变化来退出编辑模式二、用户界面1.用户界面包含四个区域：菜单栏、显示区、导航区及状态栏。
BA控制原理(江森)
• 空调机组的湿度调节
将回风湿度与设定值比较，通过DDC按照PI规 律调节加湿电动阀开度以保证加湿度。
27 精选课件ppt
空调机组的监控要求
• 空调机组CO和CO2浓度调节
为保证空气质量，选用CO和CO2传感器，当浓度 升高时调节新风风阀开度。
• 新风、回风、排风的比例调节
根据新风温湿度、回风湿温度在DDC中计算回 风与新风焓值。按照回风与新风的焓值比例控 制新风阀、回风阀的开度比例，使系统运行在 最佳的新风、回风比例状态。
换热系统的其它监控要求
• 定时启停控制
根据时间假日程序自动启停设备
• 设备时间累计与均衡调节
累计设备运行时间，均衡控制设备启停， 保证每台设备运行时间相同，以延长设备使用 寿命
23 精选课件ppt
空调、新风机组的控制工艺
24 精选课件ppt
空调机组示意图
25 精选课件ppt
空调、新风机组的控制内容
38 精选课件ppt
供配电系统的监控原理
☆高压进线
•监测高压进线主开关状态 •监测高压进线电压、电流、功率因数等 •监测高压母联开关状态
☆低压出线
•监测低压出线主开关状态 •监测低压出线电压、电流、功率因数等 •监测低压母联开关状态
☆变压器
•变压器超温报警
39 精选课件ppt
电梯系统的控制工艺
电梯系统一般都由厂家配套提供的控 制器来控制运行，所以对电梯系统的监控 主要集中于在对电梯运行状况、故障报警、 运行方向进行监视，由电梯供应商提供相 关监视接口（触点或通信协议）。
40 精选课件ppt
照明系统的控制工艺
☆照明回路状态、故障监测
☆照明回路开/关控制
根据排定的工作及节假日时间表，定时开 关照明回路，自动统计照明回路工作时间，提 示维修。
将回风湿度与设定值比较，通过DDC按照PI规 律调节加湿电动阀开度以保证加湿度。
27 精选课件ppt
空调机组的监控要求
• 空调机组CO和CO2浓度调节
为保证空气质量，选用CO和CO2传感器，当浓度 升高时调节新风风阀开度。
• 新风、回风、排风的比例调节
根据新风温湿度、回风湿温度在DDC中计算回 风与新风焓值。按照回风与新风的焓值比例控 制新风阀、回风阀的开度比例，使系统运行在 最佳的新风、回风比例状态。
换热系统的其它监控要求
• 定时启停控制
根据时间假日程序自动启停设备
• 设备时间累计与均衡调节
累计设备运行时间，均衡控制设备启停， 保证每台设备运行时间相同，以延长设备使用 寿命
23 精选课件ppt
空调、新风机组的控制工艺
24 精选课件ppt
空调机组示意图
25 精选课件ppt
空调、新风机组的控制内容
38 精选课件ppt
供配电系统的监控原理
☆高压进线
•监测高压进线主开关状态 •监测高压进线电压、电流、功率因数等 •监测高压母联开关状态
☆低压出线
•监测低压出线主开关状态 •监测低压出线电压、电流、功率因数等 •监测低压母联开关状态
☆变压器
•变压器超温报警
39 精选课件ppt
电梯系统的控制工艺
电梯系统一般都由厂家配套提供的控 制器来控制运行，所以对电梯系统的监控 主要集中于在对电梯运行状况、故障报警、 运行方向进行监视，由电梯供应商提供相 关监视接口（触点或通信协议）。
40 精选课件ppt
照明系统的控制工艺
☆照明回路状态、故障监测
☆照明回路开/关控制
根据排定的工作及节假日时间表，定时开 关照明回路，自动统计照明回路工作时间，提 示维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是BAS
控制对象
冷热源系统 空调新风通风机组 给排水系统 照明系统 变配电系统 电梯系统 计量等
主要益处
降低机电设备的能耗，投资回报率较高 预防突发事故发生，保护设备 提供能够自动调节的舒适环境 将整个建筑内的所有机电设备统一管理 在图形化操作界面上完成一切操作，节约人力
投资150万元，系统5年就可收回楼宇自动控制投资，且没计算节约运行人员的费用。 按设备寿命15年计算，总共可增值 28.8*15－150=282万元
Control System, Western Region, Greater China Page 7
什么是BAS
楼宇自动化控制系统是将建筑物或建筑群内的暖通空调、给排水、供配电、电梯、供热
为什么要使用BAS
会议室
当有人离开会议 室时，室温会下 降。 环境
AHU通过降低冷水盘管冷 冻水流量进行响应，制冷 机通过降低其制冷能力进 行响应。
机械系统
控制
此时，温控器感测到温度降低，并 将其与设定温度比较，这时需要机 械设备降低制冷能力，使室温回到 温度设定点。
Control System, Western Region, Greater China Page 6
他的教室總是太熱或太冷。
他發明的室內恒溫器誕生了一個新行业。 第一台电动房间恒温器获得专利，由此开创了建筑 控制行业，也催生了一家新公司。 1885年，在密尔沃基投资者参与下，江森电器服务 公司成立，从事建筑用自动温度调节系统的制造、 安装和服务。
Control System, Western Region, Greater China Page 4
热源控制
锅炉运行状态（DI*2） 锅炉故障状态（DI*2） 一次循环泵运行状态（DI*3） 一次循环泵故障状态（DI*3） 一次循环泵手自状态（DI*3） 一次循环泵水流状态（DI*3） 二次循环泵运行状态（DI*3） 二次循环泵故障状态（DI*3） 二次循环泵手自状态（DI*3） 二次循环泵水流状态（DI*3） 一次供回水总管温度（AI*2） 一次供回水总管压力（AI*2） 二次供回水总管温度（AI*2） 二次供回水总管压力（AI*2） 二次总管流量（AI） 换热器阀门开度反馈（AI*2） 换热器出水温度（ AI*2 ） Control System, Western Region, Greater China
调节新风风门控制（AO）
Control System, Western Region, Greater China Page 18
冷源控制
数字 输入
DI 71
数字 输出
DO 23
模拟 输入
AI 9
模拟 输出
AO 1
TOTAL
104
压力传感器 P499
水管温度 TE63
水管流量 3part
水流开关 FS80
空调机控制
数字输入 数字输出 模拟输入 模拟输出 TOTAL 14
DI
7
DO
2
AI
1
AO
4
DDC Program
送风机运行状态（DI） 送风机故障状态（DI） 送风机手自状态（DI） 回风机运行状态（DI） 回风机故障状态（DI） 回风机手自状态（DI） 过滤网报警（DI） 回风温度检测（AI） 送风机启停控制（DO） 回风机启停控制（DO） 调节水阀控制（AO） 调节排风风门控制（AO） 调节混风风门控制（AO）
传感器、执 行器
Control System, Western Region, Greater China Page 10
楼宇自控系统介绍
楼宇自控系统简介
空调自控典型应用
工程界面划分 自控系统设备简介
Control System, Western Region, Greater China Page 11 11
Page 25
DDC Program
数字 输入
DI 28
数字 输出
DO 6
模拟 输入
AI 13
模拟 输出
AO 4
TOT AL
51
一次循环泵启停控制（DO*3） 二次循环泵启停控制（DO*3）
一次压差旁通阀门调节控制（AO） 二次压差旁通阀门调节控制（AO） 换热器调节阀开度控制（AO*2）
热交换器控制
为什么要使用BAS
某大厦楼宇控制系统的节能比较
不使用BAS前(元) 使用BAS(元) 每年节约(元) 每年总节约(元)
中央空调系统
额定功率约720KW，每天使用 8小时，使用BA后，每天使用7 小时，每年运行200天，0.8元 /度 720×8×200×0.8 =92.16万 720×7×200×0.8 =80.64万 921600-806400 =11.52万
压差旁通阀门调节控制（AO）
Control System, Western Region, Greater China Page 21
压差旁通控制
TC-1 TC100（本地） FX06（联网）
TP-1 DPT230
TV-1/2 VG8000
Control System, Western Region, Greater China Page 22
水泵监控 --
开关蝶阀 VF6000
调节阀门 VG8000
冷机数据 --
Control System, Western Region, Greater China Page 19
冷源控制
冷冻泵运行状态（DI*4） 冷冻泵故障状态（DI*4） 冷冻泵手自状态（DI*4） 冷冻泵水流检测（DI*4） 冷却泵运行状态（DI*4） 冷却泵故障状态（DI*4） 冷却泵手自状态（DI*4） 冷却泵水流检测（DI*4） 冷却塔运行状态（DI*3） 冷却塔故障状态（DI*3） 冷却塔手自状态（DI*3） 冷却塔阀位检测（DI*6） 冷机水流检测（DI*6） 冷机开关阀位检测（DI*12） 冷机运行状态检测（DI*3） 冷机故障状态检测（DI*3）
冷源控制
DDC Program
数字 输入 DI 冷冻泵启停控制（DO*4） 冷却泵启停控制（DO*4） 71
数字 输出 DO 23
模拟 输入 AI 9
模拟 输出 AO 1
TOT AL 104
冷却塔启停控制（DO*3）
冷机启停控制（DO*3） 冷机开关阀控制（DO*6） 冷却塔开关阀控制（DO*3）
热源控制
数字 输入
数Байду номын сангаас 输出
模拟 输入
模拟 输出
TOT AL
DI
28
DO
6
AI
13
AO
4 调节阀门 VG8000
51
水泵监控 --
开关蝶阀 VF6000
压力传感器
水管温度
水管流量
水流开关
P499
TE63
3part
FS80
Control System, Western Region, Greater China Page 24
为什么要使用BAS
Control System, Western Region, Greater China Page 3
为什么要使用BAS
公司起源于1883年的一次创新，创新人是在当时的 威斯康新州Whitewater镇 State Normal School的 教授Warren S. Johnson.
江森楼宇自控系统
Control System, Western Region, Greater China Page 1
楼宇自控系统介绍
楼宇自控系统简介
空调自控典型应用
工程界面划分 自控系统设备简介
Control System, Western Region, Greater China Page 2 2
空调系统典型应用
空调自控典型应用
风机盘管控制 新风机组控制 空调机组控制 冷源控制 热源控制
送排风机
公共照明控制 集水坑控制 电梯系统监测 冷机系统数据监控 变配电系统监测
Control System, Western Region, Greater China Page 12
TV-1/TV-2 VG4000 VA7010
Control System, Western Region, Greater China Page 14
新风机控制
数字输入 DI 4 数字输出 DO 2 模拟输入 AI 1 模拟输出 AO 1 TOTAL 8
新风风门控制 M9000
滤网报警 P233
等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分 散控制的建筑物管理与控制系统。称为BAS（Building Automation System）。
冷热源系统
空调系统
电梯监测系统
通排风系统
给排水系统
变配电监测系统
Control System, Western Region, Greater China Page 8
为什么要使用BAS
会议室
环境
随着会议室的人 数增多，室温会 上升。
AHU通过提高冷水盘管冷 冻水流量进行响应，制冷 机通过提高其制冷能力进 行响应。
机械系统
控制
温控器感测到温度升高，并将 其与设定温度比较，这时需要 机械设备提高制冷能力。
Control System, Western Region, Greater China Page 5
Control System, Western Region, Greater China Page 20
DDC Program
数字 输入 DI 71 数字 输出 DO 23 模拟 输入 AI 9 模拟 输出 AO 1
