SolidWorks国标工程图与案例精粹
Solidworks工程图精品文档60页
˙工程图之输入及输出 － 输入向量图档( *.dxf, *.dwg ) － 输出工程图模板( *.drwdot ) － 输出向量图档( *.dxf, *.dwg ) － 输出向位图档( *.jpg, *.tif ) － 输出只读图档( *.edrw, *.pdf ) － 输出分离的工程图文件( *.slddrw )
尺寸标注与注记
尺寸标注的环境设定
•设定标注标准
ANSI
ISO
尺寸标注与注记
尺寸标注的环境设定
•自定尺寸标注参数
尺寸标注与注记
尺寸标注的环境设定
•自定尺寸标注参数
尺寸标注与注记
尺寸标注的环境设定寸标注与注记
尺寸标注的环境设定
•自定义箭头形式
•自定义虚拟交角形式
工程视图制作
视图种类
•模型视角 •投影视图 •辅助视图 •剖面视图 •转整剖视图
•细部放大图 •标准三视图 •区域深度剖视图 •水平折断线 •垂直折断线
•裁剪视图 •位置替换视图
工程视图制作
视图之前置设定
投影法设定
默认边线显示状态
工程视图制作
基本视图制作
标准三视图
辅助视图
选择视角视图 剖面视图 细部放大图
焊接符号
尺寸标注与注记
标注螺纹线
尺寸标注与注记
零件号球
尺寸标注与注记
注记符号之尺寸参数设定
C:\Program Files\SolidWorks \lang\chinese\gtol.sym
尺寸标注与注记
图块制作与插入
工程图表与文件属性之链接
编辑文字之属性链接
各种表格
零件表
各种表格

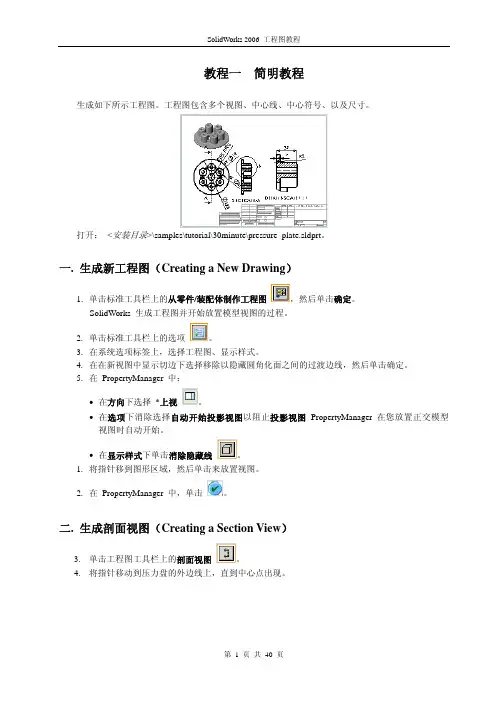

SolidWorks实例之工程图
3. 单击工程图工具栏上的剖面视图
。
4. 将指针移动到压力盘的外边线上，直到中心点出现。
第 1 页 共 40 页
SolidWorks 2006 工程图教程
4. 将指针移动到盘的中心点上面。
1. 单击来开始剖切线。 2. 将指针直接移动到盘之下。 3. 单击来结束剖切线。 4. 将指针移到右面来放置视图并单击来结束。 5. 在剖切线下选择反向以反转剖面视图的方向。 6. 单击 。
四. 使用块（Working With Blocks）
您可以使用现有工程图实体生成新块，然后在其它文件使用这个新块。 1. 选择图形区域左下方的布局 1 标签切换到原有工程图图纸。 2. 放大到标题块。
3. 单击点
（草图工具栏）。指针变为
。
4. 单击以将一个点放置在工程图图纸的右下角，如图所示。
5. 再次单击点
10. 单击尺寸/几何关系工具栏上的智能尺寸
。
11. 将指针移动到上视的外边线并单击。
12. 移动指针来放置尺寸并单击。直径尺寸 128 出现。
1. 添加三个其它直径尺寸：
a. 单击圆的边线。
b. 移动指针来放置尺寸并单击。
4. 移动到局部视图并选择盘的左边线。
第 5 页 共 40 页
SolidWorks 2006 工程图教程
2. 如果您的工程图上的剖切线和剖面视图倒转，双击剖切线然后单击重建模型 栏）。
（标准工具
5. 如果一信息框出现，单击确定接受可见为切边显示样式。
1. 单击 。
第 11 页 共 40 页
SolidWorks 2006 工程图教程
八. 插入剖面视图（Inserting a Section View）
solidworks案例教程
solidworks案例教程SolidWorks案例教程导言SolidWorks是一款广泛应用于机械设计和工程领域的三维CAD软件。
它提供了一整套强大的工具和功能，帮助用户设计、模拟、分析和制造各种产品。
在本篇教程中，我们将介绍一些实际案例，以帮助您熟悉和掌握SolidWorks的使用。
案例一：零件设计在这个案例中，我们将设计一个简单的机械零件。
假设我们需要设计一个机械零件，具体要求如下：1. 长方体形状，尺寸为100mmx50mmx30mm；2. 顶部有一个直径为10mm的孔；3. 零件材质为铝合金。
首先，打开SolidWorks软件并创建一个新的零件文件。
然后，按照下面的步骤进行设计：1. 使用“长方体”工具创建一个100mmx50mmx30mm的长方体；2. 使用“圆柱体”工具在顶部创建一个直径为10mm的孔；3. 使用“填充”工具将零件表面设置为铝合金材质。
完成上述步骤后，保存并导出零件文件。
您现在已经成功设计了一个简单的机械零件。
在SolidWorks中可以进一步对零件进行分析、模拟和制造等操作。
案例二：装配设计在这个案例中，我们将学习如何使用SolidWorks进行装配设计。
假设我们需要设计一个简单的机械装配，具体要求如下：1. 包含两个零件：一个底座和一个支架；2. 底座和支架之间通过两个螺栓连接；3. 完成装配后，需要进行装配分析。
以下是设计步骤：1. 创建一个新的装配文件，并将底座和支架导入到装配文件中；2. 使用“配合关系”工具将底座和支架对齐，并使用“约束关系”工具将它们连接；3. 使用“螺栓”工具在底座和支架之间创建两个螺栓连接；4. 完成装配后，进行装配分析，检查装配的可行性和稳定性。
通过上述步骤，您已经成功地完成了一个简单的机械装配设计。
这个案例不仅帮助您熟悉SolidWorks中的装配设计工具，还让您了解了如何使用装配分析工具来优化设计。
案例三：静态分析在这个案例中，我们将学习如何使用SolidWorks进行静态分析。
Solidworks在工程图和零件建模上的规范和技巧
视图配置问题
检查工程图的视图配置，确保所需的视图方 向、比例和剖面视图等设置正确。
视觉样式设置
在视觉样式设置中，选择适合的视觉样式以 提高工程图的显示效果。
显示设置
检查显示设置，确保线宽、线型、颜色等显 示属性符合要求。
零件建模错误
总结词
零件建模错误通常是由于建模过程中的操作 错误或参数设置不当引起的。
渲染与视觉效果
渲染
在SolidWorks中，渲染是一种用于增强模型视觉效果的技术。通过使用渲染功 能，用户可以添加真实感的外观和光照效果，使模型更加逼真。
视觉效果
视觉效果是SolidWorks中用于调整模型显示状态的工具。通过调整视觉效果， 用户可以改变模型的颜色、透明度、阴影等属性，以便更好地观察和分析模型。
参数设置
检查模型参数设置，确保尺寸、约束和其他 参数正确无误。
操作错误检查
仔细检查建模过程中的每一步操作，确保没 有误操作导致模型出现问题。
历史树检查
通过查看历史树，可以追溯建模过程中的每 一步操作，有助于找到错误来源。
数据丢失与恢复
自动保存功能
启用自动保存功能，以便在建 模过程中及时保存数据。
软件稳定性
图纸模板
使用标准化的图纸模板， 以提高工作效率并确保图 纸的一致性。
绘图区域
合理设置绘图区域，确保 足够的空间绘制视图和标 注尺寸。
视图配置
01
主视图
选择能够清晰表达零件结构的视 图作为主视图，并保持视图方向 一致。
辅助视图
02
03
视图配置规则
根据需要配置适当的辅助视图， 如剖视图、局部视图等，以完整 表达零件结构。
特征创建
在零件建模过程中，特 征创建是非常重要的环
solidworks实例 几十个实例
实例图81 图82图81提示：拉伸中间圆套→切键槽→旋转一个手把→阵列。
图82提示：拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。
图83 图84图83提示：右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。
图84提示：拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。
图85 图86图85提示：拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。
1图86提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。
图87 图88图87提示：拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切竖圆柱孔→切底法兰孔→切右法兰孔→圆角。
图88提示：旋转180度主体（带圆角）→拉伸一全侧耳→切除台阶→倒角→圆角→镜象→旋转中间凸台（带孔）→圆角中间凸台。
图89 图90图89提示：拉伸底板（带孔）→拉伸底板凸台→圆角底板→拉伸上板→切上板孔→切除上板。
图90提示：旋转主体→切孔。
2图91图91提示：按主视图画一个草图→退出草图→用转换实体引用拉伸侧板→拉伸上板外廓→拉伸上板凸台→切除上板方孔→拉伸底板→切底板孔→隐藏无用草图。
图92图92提示：画椭圆草图→画截面草图→扫描→画右切除草图（带回转中心线）→旋转切除。
3图93图93提示：按俯视图画一个草图→用转换法再画底面草图→建立顶部基准面→用转换法再画上面草图→放样实体→用覃图引用法在实体上部凸台底部草图→带拔模拉伸→隐藏无用草图。
图94图94提示：旋转底部圆台→拉伸筋板→旋转切除上部球面。
4图95图95提示：拉伸立方体→分别画两头半圆草图（两个草图）→画两个导导线草图（两个草图）→放样曲面（用两条引导线）→用曲面切除→隐藏曲面。
SolidWorks 国标工程图与案例精粹
www.MCADtools. net
ቤተ መጻሕፍቲ ባይዱ
第1章 定制SolidWorks 定制SolidWorks
用户可以对SolidWorks进行一定的用户化设置，这些设置 包括对用户使用环境、用户的绘图标准、用户的文件模板 位置、常用的系统文件位置等多方面的设置。
第1章 主题
• • • • • •
自定义SolidWorks SolidWorks的系统选项 SolidWorks文件模板 SolidWorks 公用文件和设计资源的保存与应用 自定义SolidWorks 剖面线类型 SolidWorks文件命名和保存
第4章 视图
工程图中一般包括一个或几个通过模型 建立的标准视图，也可以在现有视图基 建立的标准视图， 础上建立其他派生的视图， 础上建立其他派生的视图，如剖面视图 局部放大图、斜视图等。 、局部放大图、斜视图等。
第4章 主题
• • • • • •
标准工程视图——标准三视图、模型视图、相对视图 派生工程视图——投影视图、剖面视图、辅助视图、局 部放大图、裁剪视图、打断视图 全剖视图、阶梯剖视图、旋转剖视图、半剖视图、局部 剖视图、装配体四分之一剖视图的建立方法和技巧 装配图 视图的移动、旋转，隐藏或显示视图 查看或修改视图属性
– – – – – –
1.2 定制SolidWorks 系统选项 定制SolidWorks
• •
各种系统选项简单介绍 设计案例：SolidWorks公用文件的保存 设计案例：SolidWorks公用文件的保存 和设置
– – – – – – –
文件模板 参考的文件 图纸格式 设计库 各种表格模板 自定义属性文件 增加材质数据库位置
1.3设计案例：定制SolidWorks 剖面线类型 1.3设计案例：定制SolidWorks 设计案例
基于SolidWorks的《机械制图》国标工程图技术
竖苴：
双 糍尺 寸
０ 上
◇中
０ 名 ０ 下
圈屡
－
．
无．
艾本位置
口 教秘尺寸显示
口 为双 蔑示最承单 位 ０ 右
教糟度
＠ 上
主簧樯度
。 下
０ 左
豳 圈 豳
船 蓬匝 ： 二 ：二
蠖 二 二：
～
《 ｆ 丽广 ｔ蟪
８ ８
科技资讯 Ｓ ＣＩ Ｅ Ｎ ＣＥ ＆ Ｔ Ｅ ＣＨ Ｎ ＯＬ ＯＧ Ｙ Ｉ Ｎ Ｆ ＯＲ ＭＡＴＩ Ｏ Ｎ
科 技 教 育
表 １ 属 性关联
４
３
Ｓ Ｃ Ｉ Ｋ Ｎ Ｏ Ｅ ＆Ｔ Ｅ Ｃ Ｈ Ｎ ｏ Ｌ ０ Ｇ Ｙ ．
墨圆
Ｌ１ ３ ５ —２ ｌ
Ｌ１ ３ ５ —６ １
－ ＾ ‘
‘ －
＿‘ ● ＿ ●
． ．＿ Ｈ ‘，
２ ． １用户文件模板定 制
图 １ 方 案流 程 图
由于现行的三 维软件大都符 合Ｉ Ｓ Ｏ 标 准而
一
总鳢船檬准 瑚 惨改
蒸本豳冁长壤尺寸檬｛ ｌ 苣
引绩样式
Ｆ二
文本
…
… ｛
圃
水平：
ｃ ｅ Ｇ
１ １ 数量
６ ９ ． ５ ２ ７ ． ２ ０
６ ９ ． ５ ２ ７ ． ２
序号
代号
名称
材料
单重
总计
备注
一
撩记 簸熬
设汴
韧霉
ｉ
蕊 缀
受彀变 弩
繁警 Ｉ 嚣麟
SolidWorks_工程图操作教程课件
尺寸公差与配合
• 配合的基准制
基孔制：基本偏差为一定的孔公差带，与不同基本偏差的轴 公差带构成各种配合的制度。
基轴制：基本偏差为一定的轴公差带与不同基本偏差的孔公 差带构成各种配合的制度。
SolidWorks_工程图操作教程
形位公差
• 基本概念
在生产中，不仅零件的尺寸不可能做得绝对准确，而且零件 的形状和位置也会产生误差。形状公差就是指加工后实际表 面形状对理想表面形状的误差。位置公差是指零件的各表面 之间、轴线之间或表面与轴线之间的实际相对位置对理想相 对位置的误差。形状和位置公差简称形位公差。
SolidWorks_工程图操作教程
工程视图
• 模型视图
利用模型视图 来生成单一视 图或多个视图。
SolidWorks_工程图操作教程
工程视图
• 投影视图
从任何视图插入投影的正交视图 。
SolidWorks_工程图操作教程
工程视图
• 辅助视图
辅助视图类似于投影视图，它是垂直于现有视图中参考边线 的展开视图。
SolidWorks 基础教程_工程图图纸和 工程视图
SolidWorks_工程图操作教程
教学目标
• 出图前的准备工作 • 如何添加多种类型的工程视图 • 创建工程图图纸 • 对工程视图进行必要的处理
SolidWorks_工程图操作教程
建立工程图的准备内容
• 准备工作
整理尺寸 填写完整的属性 给模型添加特定的视图：透视图、底部等视图等需在工程图
为工程图中的圆和圆弧生成中心符号线
SolidWorks_工程图操作教程
添加注解
• 中心线
可以为两个边线/草图线段或单一圆柱/圆锥/环面生成中心 线
5 Solidworks工程图学习讲义
尺寸标注注解
尺寸 在工程视图中，尺寸用来零件或装配体的形状和大小。在Solidworks 中，工程图中的尺寸和模型中的尺寸相关联，对模型所做的修改将反 映到工程中。 尺寸类型 在工程图中，尺寸可以分成以下2种类型： 1、模型尺寸 模型尺寸是在建立零件特征时标注的尺寸，模型尺寸可以 插入到不同的工程图中。 2、参考尺寸用户也可以在工程图中标注尺寸，但这些尺寸是参考尺寸， 是从动的，不能通过修改参考尺寸来更改模型。
剪栽视图
利用【剪栽视图】，可以对现有的视图进行裁剪，只保留其中所需的部分。 保留的部分使用草图几何体来定义，通常使用样条曲线或其他的封闭轮廓。 剪栽区域 利用 矩形 草图
矩形剪栽视图
利用样 条曲线 草图
样条曲线剪视图
移除和编辑剪栽视图
要回到未被栽剪的状态，可以选择被栽剪的视图，右键单击选择【剪栽视图】 ／【移除剪栽视图】
打印参数设定
二维零件工程图转换到三维模型
• • • • • • 输入DWG至零件 修补草图 2D视图投影 草图对正 草图循环选择 2D伸长及除料
谢
谢
特殊视图
先绘制剖切的线条， 再点击剖切的命令
投影视图 偏移剖视图
特殊视图
半剖视图 转正剖视图
特殊视图
展示视图 区域深度剖视
位置交替视图
看到启始位置和末始位置的极限状态
爆炸视图
•于组合件中产生爆炸视图及爆炸引线 •产生具有爆炸状态之工程图
添加注解
注解类型 在Solidworks中，可以使用多种类型的注解。工程图中最常见的注 解是注释，它是一种典型的包含文字的注解。大多数注解包括文件、 引线、箭头并包含一些特殊符号。也可以通过自定义“块”来创建需 要的注解符号。
solidworks工程制图与管路实例解析
solidworks工程制图与管路实例
解析
1.Solidworks工程制图： Solidworks工程制图是一种可以使用3D建模软件来创建准确的二维图纸的方法。
它允许工程师通过准确的三维模型来完成工程制图，而无需手动绘图。
Solidworks的优点在于它可以快速有效地完成工程制图，并且可以精确模拟3D模型中的物理行为，以便评估可能的设计变化。
2.管路实例解析：使用Solidworks，工程师可以快速有效地创建复杂的管道系统。
可以使用几何技术来创建连接部件，如球阀、弯头和管件，然后将它们连接起来以创建一个完整的管路系统。
此外，Solidworks还可以定义不同的连接尺寸，确保管路系统的性能。
此外，Solidworks还可以根据物料流程要求和管道安装要求来创建管路系统，确保系统的可靠性。
solidworks工程图设计精讲
⑷右击图纸格式1→ 【编辑图纸】，返 回图纸1，如上图
图4.3-12 填写标题栏
4.4 装配工程图生成的实例
• • • • • • • • • • • • • • • 下面以万向节的装配工程图生成为例，说明用SolidWorks 软件生成装 配工程图的操作流程。 步骤01：装配模型准备，如图4.4-1 所示。 步骤02：选择图纸规格，如图4.4-2 所示。 步骤03：插入各种模型视图，如图4.4-3 所示。 步骤04：插入投影视图，如图4.4-4 所示。 步骤05：插入辅助视图和裁剪视图，如图4.4-5 所示。 步骤06：创建剖视图和隐藏或显示零部件，如图4.4-6 所示。 步骤07：插入交替位置视图，如图4.4-7 所示。 步骤08：插入中心符号线和中心线及标注参考尺寸，如图4.4-8 所示。 步骤09：插入技术要求，如图4.4-9 所示。 步骤10：填写标题栏，如图4.4-10 所示。 步骤11：插入零件序号，如图4.4-11 所示。 步骤12：插入材料明细表（BOM 表），如图4.4-12 所示。 步骤13：修改材料明细表（BOM 表），如图4.4-13 所示。
第1章 4 工程图生成的准备工作 工程图生成的基本知识 零件工程图生成的实例 装配工程图生成的实例
4.1 工程图生成的准备工作
• 国标工程图生成的准备工作包括如下事项： ⒈ 将国标模板文件“GB.drwdot”复制到“SolidWorks2007 安装目录 \data\templates”文件夹下。 ⒉ 将国标标准格式文件“GB-A0.slddrt～GB-A4-纵向.slddrt” 复制 到“SolidWorks2007 安装目录\data”文件夹下。 ⒊ 对三维零件与装配体进行尺寸整理、创建配置和添加属性等工作。 ⑴ 命名视图：使用【命名视图】命令保存透视视图、轴测视图和自定 义视图，以便在工程图使用。 ⑵ 调整尺寸位置：需要从模型项目输入的尺寸，应该在三维零件模型 中进行大致的调整。这样才能更加容易地转换到工程图中,并减少很多调整 操作。 ⑶ 在轴测视图中添加尺寸，有两种方法：在三维零件视图中标注参考 尺寸,并输入到工程视图中；直接在工程视图中使用【尺寸标注】 标注尺 寸。 ⒋ 设定三维零件模型的材质属性（材料名称和密度），不仅会同时修改 模型本身的颜色、纹理和其他物理参数,而且对建立工程图也有重要作用。 主要体现在两个方面：由密度可以计算模型质量；设定剖视图中的剖面线类 型。 ⒌ 其他更多的准备工作,请参考文献【2】“附录 A 准备工作”。
SolidWorks100个经典实例教程.docx
图1提示：①拉伸圆柱T倒内外角T拉伸切槽；。
②拉伸带槽柱体T倒内外角；。
③旋转带倒角圆套T切伸切槽。
图2提示：①拉伸带孔的六边形T倒内角T倒外角；。
②拉伸圆柱套T倒内角T倒外角T拉伸切六边;③旋转带倒角圆柱套T拉伸切六边。
图3提示：①拉伸带孔的六边形T倒内角T倒外角T拉伸切顶槽；②拉伸圆柱套T倒内角T倒外角T拉伸切六边形T拉伸切顶槽;③旋转带倒角的圆柱套T拉伸切六边T拉伸切顶槽。
图4提示：①拉伸圆锥套T拉伸侧耳T切除多余部分T圆角；②旋转圆锥套T拉伸侧耳T切除多余部分T圆角。
图5提示：旋转生成主体T拉伸切横槽T阵列横槽。
图1 图2图5 图6图3 图412图6提示：①拉伸圆柱T 倒角T 拉伸切除圆柱孔；②旋转带倒角圆柱T 拉伸切除圆柱孔。
图7提示：旋转法。
图8示：①旋转阶梯轴（带大端孔）T 拉伸切内六角T 拉伸切外六角T 切小端圆孔；②拉伸阶梯轴T 拉伸切圆柱孔T 拉伸切内六角T 拉伸切外六角T 切小端圆 孔。
图9 图10图9提示：①旋转带球阶梯轴T 拉伸切中孔T 拉伸切横孔T 拉伸切球部槽。
图10提示：①旋转法。
图7 图8图11 图12 图11示：旋转生成轮主体T拉伸切轮幅T拉伸切键槽。
图12提示：旋转主体T切除拉伸孔T切除拉伸槽。
3图13 图14 图13提示：①旋转。
图14提示：①旋转生成带皮带槽的轮主体T拉伸切轮幅T拉伸切键槽。
图15 图16图15提示：①画一个方块T切除拉伸内侧面T拉伸两个柱T切除拉伸外侧面T切除拉伸孔。
图16提示：①旋转生成齿轮主体T切除拉伸键槽T画一个齿的曲线T扫描生成一个齿T阵列其它齿。
②从库中提取T保存零件。
图17 图18 图17提示：旋转主体T切除拉伸孔。
4图18提示：旋转主体T切除拉伸孔。
图19 图20 图19提示：旋转主体T拉伸切除六边形。
图20提示：旋转主体T拉伸切除六边形。
图21 图22图21提示：旋转主体1 T旋转主体2T圆角T拉伸中间方块T切除方块中孔。
基于SolidWorks的《机械制图》国标工程图技术
