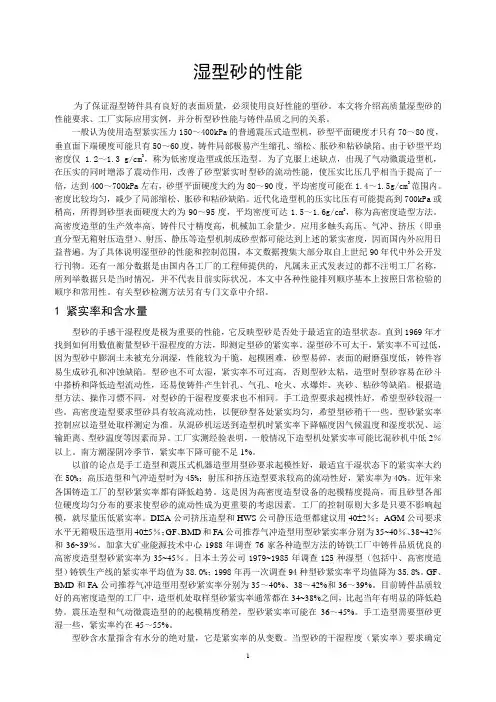

(1)湿型砂的性能要求

(1)湿型砂的性能要求

湿型砂的性能为了保证湿型铸件具有良好的表面质量,必须使用良好性能的型砂。

本文将介绍高质量湿型砂的性能要求、工厂实际应用实例,并分析型砂性能与铸件品质之间的关系。

一般认为使用造型紧实压力150~400kPa的普通震压式造型机,砂型平面硬度才只有70~80度,垂直面下端硬度可能只有50~60度,铸件局部极易产生缩孔、缩松、胀砂和粘砂缺陷。

由于砂型平均密度仅1.2~1.3 g/cm3,称为低密度造型或低压造型。

为了克服上述缺点,出现了气动微震造型机,在压实的同时增添了震动作用,改善了砂型紧实时型砂的流动性能,使压实比压几乎相当于提高了一倍,达到400~700kPa左右,砂型平面硬度大约为80~90度,平均密度可能在1.4~1.5g/cm3范围内。

密度比较均匀,减少了局部缩松、胀砂和粘砂缺陷。

近代化造型机的压实比压有可能提高到700kPa或稍高,所得到砂型表面硬度大约为90~95度,平均密度可达1.5~1.6g/cm3,称为高密度造型方法。

高密度造型的生产效率高、铸件尺寸精度高,机械加工余量少。

应用多触头高压、气冲、挤压(即垂直分型无箱射压造型)、射压、静压等造型机制成砂型都可能达到上述的紧实密度,因而国内外应用日益普遍。

为了具体说明湿型砂的性能和控制范围,本文数据搜集大部分取自上世纪90年代中外公开发行刊物。

还有一部分数据是由国内各工厂的工程师提供的,凡属未正式发表过的都不注明工厂名称,所列举数据只是当时情况,并不代表目前实际状况。

本文中各种性能排列顺序基本上按照日常检验的顺序和常用性。

有关型砂检测方法另有专门文章中介绍。

1 紧实率和含水量型砂的手感干湿程度是极为重要的性能,它反映型砂是否处于最适宜的造型状态。

直到1969年才找到如何用数值衡量型砂干湿程度的方法,即测定型砂的紧实率。

湿型砂不可太干,紧实率不可过低,因为型砂中膨润土未被充分润湿,性能较为干脆,起模困难,砂型易碎,表面的耐磨强度低,铸件容易生成砂孔和冲蚀缺陷。

高密度湿型的型砂原材料品质要求

高密度湿型的型砂原材料品质要求

高密度湿型的型砂原材料品质要求于震宗(清华大学)2002年5月摘要高密度湿型对型砂的原材料提出比较高的要求。

应当选购高品质的膨润土和煤粉。

使用淀粉的铸造工厂应注意其中是否含有杂质。

文章还对回用砂和原砂的性能提出要求。

此外,也不可使用含电解质过多的和被污染的水。

关键词高密度湿型型砂原材料The Quality Requirement of Raw Materials for High Density MoldingYu Zhenzong (Tsinghua University)Abstract The high density molding set a comparative higher requirement on the quality of raw materials for molding sand. Bentonite and seacoal of excellent quality should be choiced. The starch user should be aware whether it contains any impurities. This paper also speaks of the property requirements of reused sand and new sand. In addition, the water containing high level electrolyte or contaminated water cannot be used for sand preparation.Keywords High Density Molding Raw Materials of Molding Sand前言高密度造型(或称高紧实度造型)包括多触头高压、气冲、挤压、射压、静压、吸压等造型方法对型砂品质的要求比较严格[1]。

制备出高品质型砂的最主要关键之一是选用优良品质的型砂原材料。
