启用RIP路由进程和RIP参数的配置步骤及示例
np学习——7个典型的RIP配置案例
np学习——7个典型的RIP配置案例⽂章⽬录案例1：RIPv2基础配置R1的配置如下：[R1]int g0/0/2[R1-GigabitEthernet0/0/2]ip address 172.16.1.254 24[R1-GigabitEthernet0/0/2]int g0/0/1[R1-GigabitEthernet0/0/1]ip address 192.168.1.1 30[R1-GigabitEthernet0/0/1]q[R1]rip 1[R1-rip-1]version 2[R1-rip-1]network 192.168.1.0[R1-rip-1]network 172.16.0.0R2的配置如下：[R2]int g0/0/1[R2-GigabitEthernet0/0/1]ip address 192.168.1.2 30[R2-GigabitEthernet0/0/1]int g0/0/2[R2-GigabitEthernet0/0/2]ip address 192.168.1.5 30[R2]rip 1[R2-rip-1]version 2[R2-rip-1]network 192.168.1.0R3的配置如下：[R3]int g0/0/1[R3-GigabitEthernet0/0/1]ip address 192.168.1.6 30[R3-GigabitEthernet0/0/1]int g0/0/2[R3-GigabitEthernet0/0/2]ip address 172.16.31.254 24.[R3]rip 1[R3-rip-1]version 2[R3-rip-1]network 192.168.1.0[R3-rip-1]network 172.16.0.0使⽤display rip 1 interface 查看路由器的那些接⼝激活了RIP，以R1为例：<R1>display rip 1 interface--------------------------------------------------------------------------Interface IP Address State Protocol MTU--------------------------------------------------------------------------GE0/0/2 172.16.1.254 UP RIPv2 Multicast 500GE0/0/1 192.168.1.1 UP RIPv2 Multicast 500使⽤display rip 1 database查看RIP进程1的数据库，以R1为例：<R1>display rip 1 database---------------------------------------------------Advertisement State : [A] - Advertised[I] - Not Advertised/Withdraw---------------------------------------------------172.16.0.0/16, cost 0, ClassfulSumm172.16.1.0/24, cost 0, [A], Rip-interface172.16.31.0/24, cost 2, [A], nexthop 192.168.1.2192.168.1.0/24, cost 0, ClassfulSumm192.168.1.0/30, cost 0, [A], Rip-interface192.168.1.4/30, cost 1, [A], nexthop 192.168.1.2使⽤display ip routing-table protocol rip查看学习到的RIP路由，以R1为例：<R1>display ip routing-table protocol ripRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------Public routing table : RIPDestinations : 2 Routes : 2RIP routing table status : \<Active\>Destinations : 2 Routes : 2Destination/Mask Proto Pre Cost Flags NextHop Interface172.16.31.0/24 RIP 100 2 D 192.168.1.2 GigabitEthernet0/0/1192.168.1.4/30 RIP 100 1 D 192.168.1.2 GigabitEthernet0/0/1RIP routing table status : \<Inactive\>Destinations : 0 Routes : 0案例⼆：Slient-Interface基本的IP配置省略。
举例说明rip路由协议的配置过程
举例说明rip路由协议的配置过程一、RIP路由协议的配置过程1.首先在RIP路由器上启动RIP协议：在RIP路由器上，输入'router rip'命令来启动RIP协议；2.配置路由器的网络号：在RIP路由器上，输入'network xxx.xxx.xxx.xxx'命令，其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的网络的网络号；3.设置其他RIP路由器的网络号：在RIP路由器上，输入'network xxx.xxx.xxx.xxx'命令，其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的其他RIP路由器的网络号；4.指定RIP版本：在RIP路由器上，输入'version x'命令，其中“x”是指要使用的RIP版本（可以是2、1或其他）；5.设置路由更新时间间隔：在RIP路由器上，输入'update x'命令，其中“x”是指每隔多长时间发送一次RIP更新报文，x为单位是秒；6.设置路由更新范围：在RIP路由器上，输入'default-metric x'命令，其中'x'是指一个路由的距离，也就是被路由器认定为可达的路由的距离；7.使用认证信息：在RIP路由器上，输入'authentication key (key-id) xxx'命令，其中“key-id”是指认证信息的标识符，“xxx”是指加密的认证信息；8.保存配置：在RIP路由器上，输入'write'命令即可保存这些配置；9.使用指令验证配置：在RIP路由器上，输入'showrunning-config'命令可以查看目前RIP路由器配置的详细信息。
以上就是关于RIP路由协议的配置过程。
在配置RIP路由协议的时候，一定要注意每一步的步骤，以便确保正确的路由配置。
rip协议配置
RIP协议配置RIP（Routing Information Protocol）是一种基于距离向量的动态路由协议，用于在互联网中的各个路由器之间交换路由信息。
本文将介绍如何配置RIP协议，并进行详细的步骤说明。
1. RIP协议概述RIP协议是一种基于距离向量的路由选择协议，其工作原理是通过交换路由表信息来实现路由选择。
RIP使用跳数（hop count）作为度量标准，每经过一个路由器，跳数加一，默认最大跳数为15。
RIP协议具有简单、易于配置和实现的特点，但由于其距离度量方式简单，适用于小型网络环境。
2. RIP协议配置步骤步骤1：进入路由器配置模式首先，需要通过终端或远程连接工具登录到待配置RIP协议的路由器。
然后，进入路由器的配置模式，可以使用以下命令：enableconfigure terminal步骤2：启用RIP协议接下来，需要启用RIP协议，并指定要使用的版本。
RIP协议有两个版本：RIPv1和RIPv2。
RIPv1是最早的版本，不支持无类别域间路由（CIDR）和VLSM （可变长度子网掩码），RIPv2支持这些功能。
要启用RIP协议并选择版本，可以使用以下命令：router ripversion 2步骤3：配置RIP协议的网络在步骤2中，已经启用了RIP协议并选择了版本。
接下来，需要配置RIP协议所应用的网络。
使用以下命令来配置RIP协议的网络：network <网络地址>其中，“”是指要应用RIP协议的网络地址。
步骤4：配置RIP协议的路由器IDRIP协议需要为每个路由器指定一个唯一的路由器ID。
路由器ID可以是路由器的回环接口IP地址，也可以是其他可用的IP地址。
使用以下命令来配置RIP协议的路由器ID：router-id <路由器ID>其中，“”是指要配置的路由器ID。
步骤5：保存配置并退出完成以上配置后，需要保存配置并退出配置模式。
使用以下命令保存配置并退出配置模式：exitwrite3. 验证RIP协议配置完成RIP协议的配置后，可以通过一些命令来验证配置的正确性。
计算机网络实验 课程实验报告 RIP协议原理及配置
西安电子科技大学计算机网络实验课程实验报告实验名称 RIP协议原理及配置通信工程学院班Array姓名学号同作者实验日期 2020 年 4 月 5 日一、实验目的1.1掌握动态路由协议的作用及分类1.2掌握距离矢量路由协议的简单工作原理1.3掌握RIP协议的基本特征1.4熟悉RIP的基本工作过程二、实验所用仪器（或实验环境）实验所使用软件为 Cisco Packet Tracer。
三、实验基本原理及步骤（或方案设计及理论计算）3.1动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。
并且在网络拓扑结构变化时自动调整，维护正确的路由信息。
图一动态路由协议前面提到，路由器之间的路由信息交换是基于路由协议实现的。
交换路由信息的最终目的在于形成路由转发表，进而通过此表找到一条数据交换的“最佳”路径。
每一种路由算法都有其衡量“最佳”的一套原则。
大多数算法使用一个量化的参数来衡量路径的优劣，一般说来，参数值越小，路径越好。
该参数可以通过路径的某一特性进行计算，也可以在综合多个特性的基础上进行计算，几个比较常用的特征是：n 路径所包含的路由器结点数（hop count）n 网络传输费用（cost）n 带宽（bandwidth）n 延迟（delay）n 负载（load）n 可靠性（reliability）n 最大传输单元MTU（maximum transmission unit）依据路由器间交换路由信息的内容及路由算法，将路由协议分为：距离-矢量路由协议和链路状态路由协议。
距离-矢量路由协议 ( 如RIP )定期广播整个路由信息易形成路由环路收敛慢链路状态路由协议（如OSPF）收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题收敛快图二距离-矢量路由协议图二链路状态路由协议3.2RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息3.3路由回路及解决办法定义最大跳数水平分割（Split Horizon）毒性逆转（Poisoned Reverse）触发更新(Triggered Update)Hold－Down 定时器3.4RIP的配置关于RIP的配置步骤如下：开启RIP路由功能（路由进程）：Router(config)#router rip宣告相关网段：Router(config-router)# network network wildmask 请注意：掩码是用反码的形式。
rip命令使用方法
rip命令使用方法
RIP是一种常用的路由协议，用于在路由器之间交换路由信息。
以下是RIP命令的使用方法：
1.启动RIP进程：在路由器上输入“router rip”命令，进入RIP配置模式。
在该模式下，可以配置RIP的参数和接口。
2.指定版本：使用“version”命令来指定RIP的版本。
RIP有两个版本：RIPv1和RIPv2。
使用“version {1 | 2}”命令来选择版本。
如果不指定版本，则默认使用RIPv2。
3.配置接口：使用“network”命令来指定要启用RIP的接口。
例如，“network 192.168.0.0”将启用所有在192.168.0.0网段上的接口。
4.启动RIP进程：在每个接口上输入“interface {interface_name}”命令，进入接口配置模式。
在该模式下，使用“rip”命令来启动RIP进程。
5.显示路由表：使用“show ip route”命令来显示路由表。
该命令将显示所有通过RIP学习到的路由信息。
6.调试RIP：使用“debug ip rip”命令来调试RIP。
该命令将显示RIP的详细调试信息，包括路由更新、路由接收和路由通告等。
7.保存配置：在完成RIP配置后，使用“save”命令来保存配置。
该命令将把配置保存到路由器的配置文件中。
以上是RIP命令的基本使用方法，具体命令可能会因不同的操作系统和路由器品牌而有所不同。
建议参考具体设备的文档或手册来获取准确的命令和配置方法。

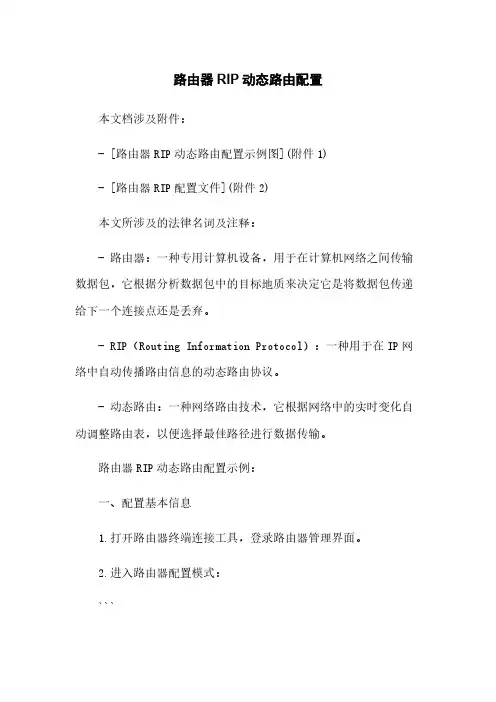

路由器RIP动态路由配置
路由器RIP动态路由配置本文档涉及附件：- [路由器RIP动态路由配置示例图](附件1)- [路由器RIP配置文件](附件2)本文所涉及的法律名词及注释：- 路由器：一种专用计算机设备，用于在计算机网络之间传输数据包，它根据分析数据包中的目标地质来决定它是将数据包传递给下一个连接点还是丢弃。
- RIP（Routing Information Protocol）：一种用于在IP网络中自动传播路由信息的动态路由协议。
- 动态路由：一种网络路由技术，它根据网络中的实时变化自动调整路由表，以便选择最佳路径进行数据传输。
路由器RIP动态路由配置示例：一、配置基本信息1.打开路由器终端连接工具，登录路由器管理界面。
2.进入路由器配置模式：```router> enablerouterconfigure terminal```3.配置路由器主机名：```router(config)hostname 路由器名称```4.配置RIP协议：```router(config)router rip```二、配置接口信息1.进入接口配置模式：```router(config)interface 接口名称```2.配置接口IP地质：```router(config-if)ip address IP地质子网掩码```3.开启接口：```router(config-if)no shutdown```4.重复以上步骤配置所有需要参与RIP动态路由的接口。
三、配置RIP网络1.进入RIP路由配置模式：```router(config)router rip```2.配置网络：```router(config-router)network 网络地质```3.重复以上步骤配置所有需要参与RIP动态路由的网络。
四、调整RIP路由参数1.调整RIP更新间隔：```router(config-router)timers basic 广播间隔启动等待时间```2.调整RIP版本：```router(config-router)version 2```3.调整RIP跳数限制：```router(config-router)maximum-paths 最大跳数```五、保存配置并退出1.保存配置：```router(config)endrouterwrite```2.退出路由器管理界面：```routerexit```附件：附件1：[路由器RIP动态路由配置示例图](附件1.jpg)附件2：[路由器RIP配置文件](附件2.txt)本文所涉及的法律名词及注释：- 路由器：网络设备，用于传输数据。
实验四：RIP的配置和路由汇总
实验四：RIPv1和RIPv2的配置⏹实验目的1、在路由器上启动RIPv1、RIPv2路由进程2、启动参与路由协议的接口，并通告网络3、RIPv2路由进程auto－summary的开启和关闭4、查看和调试RIPv2路由协议相关信息⏹实验要求本实验要达到如下要求：1、给出具体的实现步骤2、给出某个路由器上路由表的内容⏹实验拓扑⏹实验设备（环境、软件）1、路由器4台2、交叉线4条⏹实验设计到的基本概念和理论RIPv1、RIPv2的特性、管理距离⏹实验过程和主要步骤IP设置：RouterA上的ip配置：Continue with configuration dialog? [yes/no]: nPress RETURN to get started!Router>enRouter#config terEnter configuration commands, one per line. End with CNTL/Z. Router(config)#interface fa0/0Router(config-if)#ip address 172.16.1.1 255.255.255.0Router(config-if)#no shutd%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up RouterB上的ip配置：Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#interface fa0/0Router(config-if)#ip address 172.16.1.2 255.255.255.0Router(config-if)#no shutd%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#interface fa1/0Router(config-if)#ip address 192.168.1.1 255.255.255.0Router(config-if)#no shutd%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to upRouterC和RouterD的配置类似，ip配置完成后的拓扑为：在路由器上启动RIPv1：RouterA上：Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router ripRouter(config-router)#network 172.16.1.0Router(config-router)#RouterB上：Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#router ripRouter(config-router)#network 172.16.1.0Router(config-router)#network 192.168.1.0Router(config-router)#RouterC上：Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#router ripRouter(config-router)#network 192.168.1.0Router(config-router)#network 172.16.2.0Router(config-router)#RouterD上：Router>enRouter#config terEnter configuration commands, one per line. End with CNTL/Z. Router(config)#router ripRouter(config-router)#network 172.16.2.0Router(config-router)#在路由器上启动RIPv2：通过version 2命令配置RIP为无类路由协议：Router(config)# router ripRouter(config-router)# version 2RIPv2路由进程auto－summary的开启和关闭：使用debug ip rip输出检验现在仍然起作用的有类汇总的子网掩码使用no-auto-summary命令禁用RIPv2中的自动汇总路由器A的路由表：RouterA上的路由协议信息：心得体会这次实验主要配置RIPv1和RIPv2，在做的时候，看着书加上老师上课时的演示，感觉做这道题不太难，RIP协议是路由协议中比较基础也是比较重要的一部分，一定要学好。
实验七 RIP路由协议的配置
二、配置命令
开启RIP路由协议进程
Router(config)#router rip Router(config-router)#network 192.168.1.0 Router#debug ip rip
声明路由器参与RIP协议的直连网段信息
显示 RIP的工作状态
三、配置 RIP路由协议
第一步：按照拓扑图进行设备连接，并合理 规划IP地址，正确配置各接口，测试直连网 段的连通性。
在计算机上，ping网关看是否能够连通
在各路由器上使用show ip route命令，查看直连 网段信息。
第二步：配置RIP协议
在各路由器启用RIP协议进程，并声明直连 网段信息。 使用show命令查看路由器的路由表，看有 何变化？
第三步：测试
使用ping命令验证互联网络的连通性
在计算机上使用tracert命令，进行路由跟踪， 并记录结果。 根据结果，分析RIP路由选择的依据
静态路由和动态路由
静态路由：由网络管理员手工指定的转发 路径。 动态路由：按照路由器上运行的路由选择 协议，路由器之间自动协商选择的转发路 径。
一、RIP概述
RIP（Routing Information Protocols，路
由信息协议）
是应用较早、使用较普遍的动态路由选择协议
距离向量(distance-vector)协议，选择跳数最少
实验拓扑图
2 B
192.168.4.0/24
192.168.5.0/24
rip路由协议基本配置 rip路由协议工作原理
RIP路由协议基本配置1. RIP路由协议简介RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在小型网络中动态交换路由信息。
RIP通过广播更新路由表，支持最多15个跳数的路由，并使用跳数作为路径选择的度量。
RIP路由协议的基本配置包括以下几个步骤：2. 配置RIP路由协议2.1 确认网络拓扑在开始配置RIP路由协议之前，需要先确认网络拓扑。
了解网络中存在的子网和路由器之间的连接关系是非常重要的。
2.2 启用RIP路由协议配置RIP路由协议的第一步是启用协议。
在路由器上使用如下命令启用RIP路由协议：Router(config)# router rip2.3 添加网络到RIP协议接下来，需要将网络添加到RIP路由协议中。
使用以下命令将网络添加到RIP协议：Router(config-router)# network <network_address>其中，<network_address>是需要添加的网络地址。
可以使用通配符来指定多个网络。
2.4 配置其他参数除了添加网络之外，还可以配置其他参数来优化RIP路由协议的性能。
下面是一些常用的配置参数：•版本选择: RIP有两个版本，RIP v1和RIP v2。
RIP v1仅支持IPv4，而RIP v2则支持IPv4和IPv6。
可以使用以下命令选择RIP的版本：Router(config-router)# version {1 | 2}•跳数限制: 默认情况下，RIP最大支持15个跳数。
可以使用以下命令修改跳数限制：Router(config-router)# maximum-path <number>•路由定时器: RIP使用路由定时器来控制路由更新的频率。
可以使用以下命令调整路由定时器的值：Router(config-router)# timers basic <update_interval> <i nvalid_interval> <holddown_interval>3. RIP路由协议工作原理RIP路由协议的工作原理基于距离向量算法。
路由器RIP协议配置详解
路由器RIP协议配置详解本文为大家讲解RIP 协议配置，希望能帮到大家。
RIP协议配置router(config)#router riprouter(config-router-rip)#network network_number或network all1) 在全局配置模式下用 router rip 命令启动 RIP 协议并进入 RIP 协议配置模式。
2) 在 RIP 协议配置模式下用 network network_number 命令在某一网段对应的接口上使能 RIP 协议。
3) network all 命令在路由器的所有接口上使能RIP协议。
4) 这种配置下 RIP 协议在接口上广播 version 1 类型的报文，RIP V1 不发布子网信息。
RIP 协议配置(续)RIP协议配置(续)IP议置续router(config-interface)#ip rip version 2 bcast或ip rip version 2 mcastrouter(config-router-rip)#no auto-summary1) 在接口上使能 RIP version 2 在接口配置模式下使能广播方式的RIP V2(bcast)或多播方式的RIP V2(mcast);RIP 协议缺省进行路由聚合，在 RIP 协议配置模式下取消 RIP 的自动聚合功能，使其发布子网信息。
2) RIP V2 广播方式与多播方式RIP V2 的广播方式以广播地址(255255255255)周期发布 RIP V2报文，RIP V2 的多播方式以多播地址(224009)周期发布 RIP V2 报文;RIP V2 缺省使用多播方式，以减少周期发布的 RIP 报文对不监听RIP信息的主机的影响;RIP V2 的广播方式是 RIP V1 与 RIP V2 之间的兼容方式，以广播方式发布的 RIP V2 报文可以被 RIP V1 路由器和 RIP V2 路由器(广播方式或多播方式)接收，同时运行在广播方式的RIP V2 路由器可以接收 RIP V1 的广播报文和 RIP V2 的广播或多播报文。
9 路由器RIP配置
路由器RIP配置1.1 实验目的学会用RIP协议配置动态路由；1.2 实验内容●学习关于RIP一些基本知识；●了解RIP协议的特点；●明确RIP缺点和优点；●学习如何配置基本RIP命令；●知道使用RIP协议所带来的问题。
1.3 实验步骤按照下面的指示，连接网络设备1、在全局配置模式下键入router rip（启动路由协议）；2、在（config-router）模式下键入network network number(选择相关的网络或子网络号)；3、保存当前配置（使用copy run start）。
1.4实验参考：列出本小组所用的网络号清单：RouterA(config)#router ripRouterA(config-router)#network 201.100.11.0RouterA(config-router)#newtork 192.5.5.0RouterB(config)#router ripRouterB(config-router)#network 201.100.11.0RouterB(config-router)#network 199.6.13.0RouterB(config-router)#network 219.17.100.0RouterC(config)#router ripRouterC(config-router)#network 199.6.13.0RouterC(config-router)#network 204.204.7.0RouterC(config-router)#network 223.8.151.0RouterD(config)#router ripRouterD(config-router)#network 204.204.7.0RouterD(config-router)#network 210.93.105.0RouterD(config)#router ripRouterD(config-router)#network 210.93.105.0设置RIP协议的过程：首先配置了各台路由器上的基本设置，比如路由器标识、端口的地址配置；然后检查各路由器上是否已存在RIP路由协议，或其他动态路由协议，或静态协议，如果有，则将这些协议关闭掉；随后启用RIP动态协议，将上面的子网地址配置上去就可以了；配置完以后，还应进行相应的检查，检查RIP协议是否成功的在起作用了，最简单的检查命令是PING命令；如果成功那么配置就算完成了，如果没有成功PING通的话，则需要再做具体的检测通过，检查一下物理连接，协议配置是否成功等等的问题。
rip路由协议细节分析及实例配置【完整版】
rip路由协议细节分析及实例配置【完整版】rip路由协议细节分析及实例配置【完整版】RIP呢，这是⼀个⽐较重要的知识点，所以它的知识覆盖⾯很⼴泛；但是呢，我将会对碰到的问题进⾏⼀些分析解刨（主要是为了帮助⾃⼰理清思维）；也希望能够从中发现⾃⼰不⾜的问题，也希望能够找到⼀些⽐较冷僻的问题，这样⼦才会有意思多了。
先上图，这个就是我准备做实验的基本⽤图了。
现在已经按照图上标注的IP将所有基本配置设置好了。
在这个实验中，⼤多数都是基于ripv1，只有在需要⽐较的时候才会把版本改成ripv2，然后判断完之后再切换为ripv1；第⼀步：测试连通性；在配置rip之前，先对没有进⾏任何配置的拓扑图进⾏⼀些测试；【1】因为通过查看路由表：（因为是直连链路。
所以R1有到达R2的路由；同理R2上⾯也有如何到达R1路由器的路由：）所以我尝试⽤PC1去ping通AR2的G0/0/1端⼝：（因为所有的PC机的默认⽹关都是指向路由器）但是会显⽰超时；这是为什么呢？所以这个时候各个路由器下的⽹段都没有互联起来。
需要使⽤⼀种协议来使各个⽹段能够互相知晓；第⼆步：配置rip配置rip之前先查看下路由表信息；[R1]display ip routing-table[R1]rip[R1-rip-1]network 192.168.14.0 宣告⽹络；该地址⼀定是⾃然⽹段的地址[R1-rip-1]network 192.168.12.0 不能是⼦⽹地址；[R1-rip-1]network 192.168.1.0 （使能了所有的路由器）⾃然⽹段就是A，B,C类⽹络地址；所以不需要掩码。
每个ip地址的范围就决定了属于的类型；[R1]display ip routing-table protocol rip 使⽤这个命令查看rip的路由；但是我们看到并没有任何rip路由，这是因为我们只是启动了R1的rip协议并且通告。
但是其他路由器却并没有使能rip，导致没有路由器能够响应R1的通告。
RIP路由协议配置
RIP路由协议配置1.RIP简介 (1)2.RIP配置任务列表 (2)2.1创建RIP路由进程 (2)2.2RIP报文单播配置 (3)2.3水平分割配置 (3)2.4定义RIP版本 (4)2.5配置路由汇聚功能 (5)2.6RIP认证配置 (5)2.7RIP时钟调整 (6)2.8RIP路由源地址验证配置 (7)2.9RIP接口状态控制 (7)2.10RIP接口通告缺省路由 (8)2.11RIP VRF配置 (8)3.RIP配置范例 (9)3.1RIP水平分割配置例子 (9)3.2RIP认证配置例子 (12)3.3RIP报文单播配置例子 (13)3.4RIP VRF配置例子 (15)1. RIP简介RIP (Routing Information Protocol) 路由协议是一种相对古老，在小型以及同介质网络中得到了广泛应用的路由协议。
RIP 采用距离向量算法，是一种距离向量协议。
RIPv1在RFC 1058文档中定义，RIPv2在RFC 2453文档中定义，我司RGOS软件同时支持这两个版本。
RIP使用UDP报文交换路由信息，UDP端口号为520。
通常情况下RIPv1报文为广播报文；而RIPv2报文为组播报文，组播地址为224.0.0.9。
RIP每隔30 秒向外发送一次更新报文。
如果设备经过180 秒没有收到来自对端的路由更新报文则将所有来自此设备的路由信息标志为不可达，路由进入不可达状态后，120秒内仍未收到更新报文就将这些路由从路由表中删除。
RIP 使用跳数来衡量到达目的地的距离，称为路由量度。
在RIP 中，设备到与它直接相连网络的跳数为0；通过一个设备可达的网络的跳数为1 ，其余依此类推；不可达网络的跳数为16。
运行RIP路由协议的设备，可以从邻居学到缺省路由，也可以自己产生缺省路由。
当满足以下条件之一，我司产品就可以通过default-information originate命令引入缺省路由，并通告给邻居设备：配置了ip default-network●其它路由协议学到的缺省路由或配置了静态缺省路由RIP将向指定的网络接口发送更新报文，如果接口的网络没有与RIP路由进程关联，该接口就不会通告任何更新报文。
RIPv1和RIPv2的配置
RIPv1和RIPv2的配置实验四：RIPv1和RIPv2的配置⼀、实验⽬的1、在路由器上启动RIPv1、 RIPv2路由进程2、启动参与路由协议的接⼝，并通告⽹络3、RIPv2路由进程auto－summary的开启和关闭4、查看和调试RIPv2路由协议相关信息⼆、实验要求1、给出具体的实现步骤2、给出某个路由器上路由表的内容三、实验拓扑四、实验设备1、路由器4台2、交叉线数条3、Cisco Packet Tracer软件五、实验涉及到的基本概念和理论RIPv1的特性：有类别路由协议,它只⽀持以⼴播⽅式发布协议报⽂。
不⽀持⾮连续⼦⽹、不⽀持VLSM、不⽀持CIDR；每⼀种配置都结合RIPv1路由更新的发送与接收的原理来分析测试连通性的结果。
RIPv2的特性：是⼀种⽆类别路由协议,RIPv2⽀持路由标记，在路由策略中可根据路由标记对路由进⾏灵活的控制。
RIP 使⽤跳数（Hop Count）来衡量到达⽬的⽹络的距离，称为路由权（Routing Metric）。
在RIP中，路由器到与它直接相连⽹络的跳数为0，通过⼀个路由器可达的⽹络的跳数为1，其余依此类推。
为限制收敛时间，RIP规定metric取值0~15之间的整数，⼤于或等于16的跳数被定义为⽆穷⼤，即⽬的⽹络或主机不可达。
（AD=120）六、实验过程和主要步骤1、按照拓扑图连接⽹络并为各路由器配置相应ip2、为各路由器配置RIPv1命令并给出路由器B的路由表内容路由器B上的路由表：3、在各路由器上配置RIPv2，关闭⾃动汇总后给出路由器B的路由表内容路由器B上的路由表：4、查看RIPv2路由协议相关信息七、⼼得体会通过此次上机实验，我动⼿配置了RIPv1和RIPv2命令，并查看了在其各⾃进程下的路由信息，此外还通过关闭RIPv2的⾃动汇总对路由表信息进⾏了⽐较，从中我学到了很多，不仅加深了我对RIP协议的理解，也使我更加清楚了RIPv1和RIPv2的区别。
锐捷路由器的配置(交换机、路由器配置步骤简要说明)
锐捷路由器的配置一、路由器基本配置命令/*由远程终端登录路由器*/Red-Giant>enable——由用户模式进入特权模式Password:******——输入密码Red-Giant#configure——由特权模式进入全局配置模式Configuring from terminal, memory, or network [terminal]? t——输入t继续Red-Giant(config)#hostname Router——修改路由器名称/*配置接口IP地址*/Router(config)#interface fastethernet 0——进入以太网口0接口模式Router(config-if)#ip address 192.168.1.1 255.255.255.0——为其配置IP地址Router(config-if)#no shutdown——启用配置Router(config-if)#exit——退至配置模式Router(config)#interface fastethernet 1——进入以太网口0接口模式Router(config-if)#ip address 192.168.2.1 255.255.255.0——为其配置IP地址Router(config-if)#no shutdown——启用配置Router(config-if)#exit——退至配置模式Router(config)#interface serial 0——进入Serial 0接口模式Router(config-if)#ip address 192.168.3.1 255.255.255.0——为其配置IP地址Router(config-if)#no shutdown——启用配置Router(config-if)#exit——退至配置模式Router(config)#interface serial 1——进入Serial 1接口模式Router(config-if)#ip address 192.168.4.1 255.255.255.0——为其配置IP地址Router(config-if)#no shutdown——启用配置Router(config-if)#end——退至特权模式Router#write——保存配置信息Router(config)#interface loopback 0——新建Loopback 0Router(config-if)#ip add 10.10.1.1 255.255.255.0——为其配置IP地址Router(config-if)#int loopback 1——新建Loopback 1Router(config-if)#ip add 10.10.2.1 255.255.255.0——为其配置IP地址Router(config-if)#end——退至特权模式/*查看路由器相关配置信息*/Router#show ip interface brief——查看配置状态Router#show version——显示路由器版本信息Router#show ip interface fastethernet 0——查看以太网口0接口配置状态Router#show running-config——显示当前运行的配置参数Router#show startup-config——显示NVRAM中中配置参数的副本Router#copy running-config startup-config——将当前运行的配置参数复制到NVRAM Router#erase startup-config——清空NVRAM中的配置参数Router#reload——重新启动路由器/*配置console登陆密码*/Router(config)#line console 0Router(config-line)#loginRouter(config-line)#password star/*配置VTY登陆密码*/Router(config)#line vty 0 4Router(config-line)#loginRouter(config-line)#password star/*配置特权模式登录密码*/Router(config)#enable password star——配置明文密码Router(config)#enable secret star——配置的密码不能与password密码相同二、路由器密码丢失的处理方法01、关闭路由器，重新登录超级终端，按默认方法设置；02、启动路由器，不停地按Ctrl+Pause Break，直至出现Boot：提示符，输入Setup-Reg；Boot:Setup-Reg03、出现如下提示信息，按“Y”回车确认：Do you wish to change the configuration?y/n[n]:04、出现提示如下信息，按“Y”回车确认：Enable“bypass the system configure file”y/n[n]:05、出现提示如下信息，按“N”回车确认：Enable“debug mode?”y/n[n]:06、出现提示如下信息，按“N”回车确认：Enable“user break/abort enabled?”y/n[n]:07、出现提示如下信息，按“N”回车确认：Change console speed?y/n[n]:08、出现提示如下信息，按“N”回车确认：Do you wish to change the configuration?y/n[n]:09、出现提示符“Boot：”，输入Reset；Boot:reset10、出现提示如下信息，按“N”回车确认：Would you like to enter the initial configuration dialog?[Yes]:此时密码及路由器信息被清除，你就可以顺利进入路由器了……可以归纳为“Setup-Reg，两个Y五个N，Reset”。
rip协议配置命令
RIP协议配置命令RIP（Routing Information Protocol）是一种基于距离矢量算法的路由协议，用于在局域网或广域网中实现路由信息的交换与更新。
本文将介绍RIP协议的配置命令，帮助用户正确地配置RIP协议。
RIP协议的配置主要包括以下几个方面：路由器接口配置、路由器RIP进程配置、路由器路由表配置等。
下面将详细介绍每个方面的配置命令。
一、路由器接口配置在配置RIP协议之前，需要先配置路由器的接口。
接口配置命令如下所示：interface <接口名称>ip address <IP地址> <子网掩码>no shutdown其中，<接口名称>为路由器接口的名称，如GigabitEthernet0/0/0；<IP地址>为接口的IP地址；<子网掩码>为接口的子网掩码。
使用以上命令可以为路由器的接口配置IP地址，并打开接口。
二、路由器RIP进程配置配置RIP协议之前，需要先开启RIP进程。
RIP进程配置命令如下所示：router ripversion 2network <网络地址>其中，version 2表示使用RIP版本2，<网络地址>是指需要进行路由的网络地址。
可以使用多个network命令配置多个网络地址。
三、路由器路由表配置配置RIP协议后，可以使用以下命令查看路由器的路由表：show ip route该命令可以显示当前路由器的所有路由信息，包括目的网络、下一跳地址、跳数等。
四、其他配置命令除了上述基本配置命令外，还可以使用一些其他命令进一步配置RIP协议。
下面是一些常用的命令示例：•清除路由表：clear ip route•路由过滤：distribute-list <访问列表> in/out <接口名称>•路由器静态路由：ip route <目的网络> <子网掩码> <下一跳地址>五、命令示例下面是一段示例配置命令，用于配置RIP协议：interface GigabitEthernet0/0/0ip address 192.168.1.1 255.255.255.0no shutdownrouter ripversion 2network 192.168.1.0show ip route以上命令完成了以下配置： - 配置了接口GigabitEthernet0/0/0的IP地址为192.168.1.1，子网掩码为255.255.255.0； - 开启了RIP进程，并配置了需要进行路由的网络地址为192.168.1.0； - 查看了路由表。
RIP和OSPF路由协议的配置及协议流程
计算机网络技术实践实验报告实验名称 RIP和OSPF路由协议的配置及协议流程姓名实验日期： 2014/04/20学号实验报告日期： 2014/04/24一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）操作系统：Windows 7，32位网络平台：控制面板-程序-程序和功能，打开或关闭windows功能，然后Telnet服务器和Telnet客户端打开（因为win7默认关闭）。
控制面板-系统与安全-管理工具-服务，开启Telnet服务；网络拓扑图：二.实验目的1、复习和进一步掌握实验一二的内容。
2、自己会设计较复杂的网络物理拓扑和逻辑网段。
3、掌握路由器上RIP协议的配置方法，能够在模拟环境中进行路由器上RIP协议的配置，并能通过debug信息来分析RIP协议的工作过程，并观察配置水平分割和没有配置水平分割两种情况下RIP协议工作过程的变化。
4、掌握路由器上OSPF协议的配置方法，能够在模拟环境中上进行路由器上OSPF协议的配置，并能够通过debug信息分析OSPF协议的工作工程。
三.实验内容及步骤（包括主要配置流程，重要部分需要截图）主要配置流程：1.实现rip路由协议：首先启动每台设备分配cpu ，然后按照设计的拓扑图给每台设备的相应端口分配ip ，并启动端口，然后给两台pc配置默认路由，最后在每台路由器上配置rip协议：R1配置完后的路由表：R2配置完后的路由表：R3配置完后的路由表：R4配置完后的路由表：2.实现OSPF路由协议：在实现了rip协议之后，先给每个路由器去除rip，然后在每台路由器上配置OSPF协议：R1配置过程：R1配置结果：R2配置结果：R3配置过程：R4配置过程：R4配置结果：四.实验结果（包括最终实验结果，需要截图）Rip协议实现结果：Pc1 ping通pc2Pc2 ping 通pc1Rip协议Debug信息：Ospf 协议实现结果： pc1 ping 通pc2Pc2 ping通pc1：Ospf协议Debug信息：五.实验中的问题及心得（需要认真写，不要写空话、套话）1、在配置PC1的iP地址的时候没有no shutdown导致PC1 ping PC2的时候出现了问题，重新配置PC2解决了问题。
PRI路由器静态,默认,RIP配置-3
实验3：配置静态路由、默认路由与RIP（路由信息协议）实验拓扑：IP地址表如下：1、路由器接口 IP地址R1 f1/0 172.16.1.1/24R2 fa1/0 172.16.1.2/24R2 fa1/1 172.16.2.1/24R3 fa1/0 172.16.2.2/24注意：须配置完上面的IP地址并保证路由器两两都能ping通后才能进行路由协议的配置。
2.配置静态路由方法1：使用与本路由器直连的下一个路由器的接口地址进行配置。
R1#conf tR1(config)#i p route 172.16.2.0 255.255.255.0 172.16.1.2//配置1.0到2.0的静态路由R1#sh ip route//“S”代表创建了一个静态路由。
R1#ping 172.16.2.1R1#ping 172.16.2.2 //虽然路由器R1通告了172.16.2.0的网段，但是目前20.2是ping不通的，因为172.16.2.2是路由器R3的接口地址，而R3在没有配置路由协议之前路由表中并没有到达172.168.1.0网段的路径。
R1(config)#Ctrl+Shift+6,X R3R3>R3>enR3#conf tR3(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 //配置2.0到1.0的R3(conf ig)#end 静态路由。
R3#sh ip routeR3#ping 172.16.1.1R3(config)#Ctrl+Shift+6,X R1R1#ping 172.16.2.2 //验证配置，这次ping 通了。
如下方法2：使用本路由器的出端口配置静态路由。
R1#conf tR1(config)#ip route 172.16.2.0 255.255.255.0 fa1/0 //使用出接口的好处是：当对端IP更新时还能保证这个静态路由是有效的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.4.1 启用RIP
路由进程和RIP 参数的配置步骤及示例
2010-10-19 14:48 王达 华中科技大学出版社 我要评论(0)
∙ 摘要：《路由器配置与管理完全手册-Cisco 篇》第7章Cisco 路由器静态/RIP 和策略路由配置，
本章主要介绍的就是Cisco 路由器中的这两类比较简单的路由配置方法。
并在本章最后介绍了Cisco 路由器中基于策略的路由配置方法。
本节为大家介绍启用RIP 路由进程和RIP 参数的配置步骤及示例。
∙ 标签：路由器 Cisco 路由器配置与管理完全手册-Cisco 篇
∙
以下示例是设置路由器应用一个值为10的度量偏移到流出路由度量中。
1.offset-list 21 out 10
以下示例是设置路由器应用一个值为10的度量偏移到从ethernet 0接口上学习到的路由度量上。
1.offset-list 21 in 10 ethernet 0
以下示例设置每隔5秒广播一次路由更新。
如果一个路由器在15内没有被侦听到，则本地路由器将视为那个路由器不可达。
再过15秒，就要发送抑制消息。
在被抑制的最后，则到达那个路由器的路由将从路由表中删除。
1.router rip
2. timers basic 5 15 15 30
【经验之谈】表7-4所示的参数其实就是设置一个路由完整的生命周期中的各个阶段所需经过的时间值：路由的产生→路由的失效→路由的阻止→路由的删除。
Update参数设置
的是路由更新包间发送的时间间隔，也就是每隔多少时间发送一次路由更新包。
相当于路由的产生。
Invalid参数设置的是在路由宣告无效后，可以继续用来转发数据包的时间段，相当于路由失效了。
Holddown参数设置的是当路由过了无效期后，在不允许新的路由淹没原路由前所需等待的时间，相当于路由被阻止了。
Flush参数是用来设置接受了新的更好的路由，在从路由表中删除原路由前所需等待的时间，相当于路由的删除。
具体参见本章前面的7.3.2节。
