2020年环刀法测定压实度
环刀法测定压实度试验方法
环刀法测定压实度试验方法5.2.1 目的和适用范围5.2.1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。
5.2.1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。
5.2.2仪器设备本试验需要下列仪器设备：5.2.2.1取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。
环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。
5.2.2.2天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。
5.2.2.3其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。
5.2.3方法与步骤5.2.3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。
5.2.3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：5.2.3.2.1擦净环刀，将取环刀质量m2。
准确至0.1g。
5.2.3.2.2 在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。
5.2.3.2.3将定向筒齿钉固定铲平的地面上。
顺次将环刀、环盖放入定向筒内与地面垂直。
5.2.3.2.4将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
5.2.3.2.5去掉击实锤和定向筒，用镐将环刀及试样挖出。
5.2.3.2.6轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。
5.2.3.2.7擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。
5.2.3.2.8自环刀中取出试样，取具有代表性的试样，测定期含水量(W)。
5.2.3.3用人工取土器测定砂性土或砂层密度时的步骤。
5.2.3.3.1如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。
环刀法——压实度试验计算过程详
湿 密 度
g g g cm3 g/cm
3
1 2 3=1--2 220 3/220
干 密 度
g 4 g 5 g 6=4--5 g 7 g 5--7 % 3/5% % g/cm3 湿密度/1+平均含水量 g/cm3
备注 本次试
审核：
试验：
政建设集团有限公司 试验日期： 试验日期：
土壤压实度试验记录
工程名称： 工程名称：振兴路西延工程 代表部位：北侧污水管道W 32~ 代表部位：北侧污水管道W-32~W-39 取样桩号(编号） 取样深度（层次） 取样位置 土样种类 环刀号 环刀+土质量 环刀质量 土质量 环刀容积 湿密度 盒 号 盒+湿土质量 盒+干土质量 水质量 盒质量 干土质量 含水量 平均含水量 干密度 最大干密度 压实度 施工单位： 施工单位：无锡市政建设集团有限公司 击实种类： 击实种类：轻型击实 试验日期
环刀法压实密度检测标准
环刀法是测量现场密度的传统方法，国内习惯采用的环刀容积通常为200cm³，环刀高度通常约5cm。
用环刀法测得的密度是环刀内土样所在深度范围内的平均密度，它不能代表整个碾压层的平均密度。
对于路基、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。
环刀法测定土的密度时，应使所得密度能代表整个碾压层的平均压实度，而不是碾压层中某一部分的压实度。
因此，在用环刀法测定土的密度时，应使所得密度能代表整个碾压层的平均密度。
土方回填环刀取样计算
.实用文档.
.

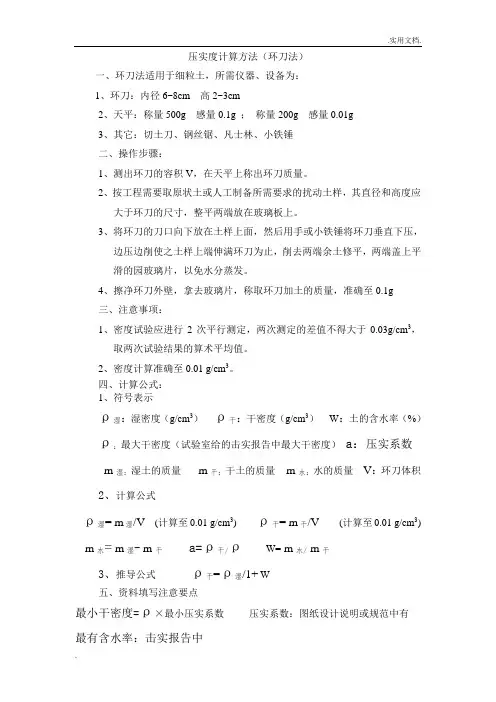

压实度计算方法（环刀法）
一、环刀法适用于细粒土，所需仪器、设备为：
1、环刀：内径6~8cm 高2~3cm
2、天平：称量500g 感量0.1g ；称量200g 感量0.01g
3、其它：切土刀、钢丝锯、凡士林、小铁锤
二、操作步骤：
1、测出环刀的容积V，在天平上称出环刀质量。
2、按工程需要取原状土或人工制备所需要求的扰动土样，其直径和高度应
大于环刀的尺寸，整平两端放在玻璃板上。
3、将环刀的刀口向下放在土样上面，然后用手或小铁锤将环刀垂直下压，
边压边削使之土样上端伸满环刀为止，削去两端余土修平，两端盖上平
滑的园玻璃片，以免水分蒸发。
4、擦净环刀外壁，拿去玻璃片，称取环刀加土的质量，准确至0.1g
三、注意事项：
1、密度试验应进行2次平行测定，两次测定的差值不得大于0.03g/cm3，
取两次试验结果的算术平均值。
2、密度计算准确至0.01 g/cm3。
四、计算公式：
1、符号表示
ρ湿：湿密度（g/cm3）ρ干：干密度（g/cm3）W：土的含水率（%）ρ：最大干密度（试验室给的击实报告中最大干密度）a：压实系数
m湿：湿土的质量m干：干土的质量m水：水的质量V：环刀体积
2、计算公式
ρ湿= m湿/V(计算至0.01 g/cm3) ρ干= m干/V(计算至0.01 g/cm3) m水= m湿- m干a=ρ干/ρW= m水/ m干
3、推导公式ρ干=ρ湿/1+ W
五、资料填写注意要点
最小干密度=ρ×最小压实系数压实系数：图纸设计说明或规范中有最有含水率：击实报告中。

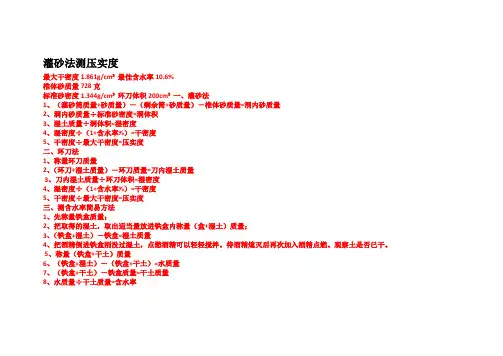

灌砂法及环刀法测压实度(带计算过程)
灌砂法测压实度最大干密度1.861g/cm³最佳含水率10.6%椎体砂质量728克标准砂密度1.344g/cm³环刀体积200cm³一、灌砂法1、（灌砂筒质量+砂质量）－（剩余筒+砂质量）－椎体砂质量=洞内砂质量2、洞内砂质量÷标准砂密度=洞体积3、湿土质量÷洞体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度二、环刀法1、称量环刀质量2、（环刀+湿土质量）－环刀质量=刀内湿土质量3、刀内湿土质量÷环刀体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度三、测含水率简易方法1、先称量铁盒质量；2、把取得的湿土，取出适当量放进铁盒内称量（盒+湿土）质量；3、（铁盒+湿土）－铁盒=湿土质量4、把酒精倒进铁盒刚没过湿土，点燃酒精可以轻轻搅拌。
待酒精熄灭后再次加入酒精点燃。
观察土是否已干。
5、称量（铁盒+干土）质量6、（铁盒+湿土）－（铁盒+干土）=水质量7、（铁盒+干土）－铁盒质量=干土质量8、水质量÷干土质量=含水率一、试验内容及要求：路基路面施工或验收时对其施工压实质量进行检测，通过试验要求学生掌握路基路面压实度检测的各种方法，并能熟练进行现场检测。
灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。
该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。
采用此方法时，应符合下列规定：（1）当集料的最大料径小于15cm、测定层的厚度不超过150mm时，宜采用 100mm的小型灌砂筒测试。
（2）当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用 150mm的大型灌砂筒测试。
灌砂法及环刀法测定压实度作业指导书
挖坑灌砂法测定压实度试验指导书1 目的和适用范围1.1 本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定:(1)当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
(2)当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度超过150mm,但不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料:(1)灌砂筒:有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
上部为储砂筒，筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐(尺寸单位:mm)表1 灌砂仪主要尺寸要求注：如集料的最大粒径超过31.5mm，则应相应地增大灌砂筒和标定罐的尺寸。
如集料的最大(2)金属标定罐:用薄铁板制作的金属罐，上端周围有一罐缘。
(3)基板:用薄铁板制作的金属方盘，盘的中心有一圆孔。
(4)玻璃板:边长约500--600mm的方形板。
(5)试样盘:小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。
(6)天平或台秤:称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
(7)含水量测定器具:如铝盒、烘箱等。
路基路面检测试验方法(灌砂法、环刀法、沥青路面取芯法)
路基路面检测试验方法（灌砂法、环刀法、沥青路面取芯法）一、挖坑灌砂法测定压实度试验方法1 目的和适用范围1.1本试验法适用于现场测定路基，基层或底基层及砂石路面的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：1）当集料的最大粒径小于13.2mm，测定层的厚度不150mm时，宜采用φ100mm的小型灌砂洞测试。
2）当集料的最大粒径大于或等于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪器设备本试验需要下列仪器设备1）灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。
下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。
自储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
2)金属标准罐：用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。
3)基板：用薄铁板制作的金属方盘，盘中心有一圆孔。
4)玻璃板：边长约500mm~600mm的方形板5)试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放6)天平或台称：称量10-15kg，数量不大于1g，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
7)含水量测定器具：如铝盒、烘箱等。
8)量砂：粒径0.30-0.60mm清洁干燥的均匀砂，约20-40kg，使用前须洗净烘干，并放置足够的时间，使其与空气的湿度达到平衡。
环刀法测定压实度
四 计算
• 1 按下式计算试样的湿密度及干密度： • 式中：ρ—一试样的湿密度（g／cm3）； • ρd——试样的干密度（g／cm3）； • m1—一环刀或取芯套筒与试样合计质量（g）； • m2—一环刀或取芯套筒质量（g）； • d——环刀或取芯套筒直径（cm）； • h——环刀或取芯套筒高度（cm）； • ω——试样的含水率ω（％）。 • 2 按下式计算施工压实度： • 式中：K——测试地点的施工压实度（％） • ρd——试样的干密度（g／cm3）； • ρc——由击实试验得到的试样的最大干密度（g／cm3）。 • 五 报告 • 试验应报告土的鉴别分类、土的含水量、湿密度、干密度，最大干密度，压
实度等。
参考影像
200b6e8f01eb7ab190f7605bc1660b70-f4v-h264-aac-18032-279320.0-7572992-1304223341881c5cdb925cccd1f31b0a029006b8afeb7-1-00-00-00.wmv
填写检测报告
精品文档 欢迎下载
（1）擦净环刀，称取环刀质量m2， 准确至0.1g。
（2）在试验地点，将面积约 30cm×30cm的地面清扫干净， 并将压实层铲去表面浮动及不 平整的部分，达一定深度，使 环刀打下后，能达到要求的取 土深度但不得将下层扰动。
• （3）将定向筒钉固定于铲平的地面上，顺次将环 刀、环盖放入定向筒内与地面垂直。
二 仪具与材料
• 本试验需要下列仪具与材料； • 1 人工取土器，包括环刀、环
盖、定向筒和击实锤系统（导 杆、落锤、手柄）。环刀内径 6～8cm，高2～3cm，壁厚 1.5～2mm。 • 2 电动取土器：由底座、行走 轮、立柱、齿轮箱、升降机构、 取芯头等组成。
压实度检测的常规方法及注意点
压实度检测的常规方法及注意点一、压实度检测原理压实度是控制土料、无机结合料、砂砾混合料及沥青混合料等压实质量的主要指标之一。
压实度反应了现场压实后填筑材料的密实状况。
压实度越高，密度越大，材料整体性能越好。
例如：在道路施工中，对路基、路面结构层进行充分碾压后，才能保证其强度和刚度，投入使用后不致出现路面下沉、凹陷、裂缝。
在房屋建筑工程中，为使浇筑的地坪不致下沉出现开裂，对基础回填也有压实度要求。
所谓压实度是指在施工现场抽取的样土经烘干至恒重测得的干密度与室内标准击实所得的最大干密度的比值。
例如：10%灰土层现场取样的干密度为1.61g/cm3,设计压实度指标为≥97%，标准击实的最大干密度为1.67g/cm3取样的压实度为1.61/1.67=96.4%,不符合设计要求。
二、击实实验土样的密度与含水量的关系如下图所示：含水量密度随含水量的不断增大而增大，当达到最大值时，随含水量的不断增大而减小。
标准击实试验就是获得土样的干密度与含水量的关系曲线，然后求得最大干密度下的含水量即最佳含水量。
标准击实试验根据击实功的不同分为重型击实和轻型击实二种。
实验室试验一般是通过调整击实锤重量及落距、样土体积来转换轻型或重型试验。
选择何种试验方法应根据施工技术要求及施工工艺来确定。
在实际操作中采用选择何种试验方法必须要明确。
因为二者由于击实功的不同，所得的干密度相差甚远，对以此为基准计算得出的压实度结果截然不同。
通常是道路、场地等按市政道路设计要求的应采用重型击实；一般的房屋建筑工程回填以轻型击实为多。
标准击实的作用：一是取得的最佳含水量可为实际施工中提供材料含水量的控制指标；二是为以后的压实度检测提供最大干密度标准值。
（一）、试样制备的注意点1、试样含水量的确定标准击实的试件一般制备6个，其中5个是用作正常实验，一个备用。
在制备试件时应注意控制试件的预估最佳含水量。
通常是土样的塑性指标，若不知塑性指标时可根据经验来确定。
28.3.2环刀法测定压实度实施细则
28.3.2环刀法测定压实度试验实施细则1、项目名称环刀法测定压实度试验。
2、适用范围本方法适用于细粒土及无机结合料稳定细粒土的密度，可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。
3、主要标准依据《公路路基路面现场测试规程》（JTGE60—2008）、《城镇道路工程施工与质量验收规范》（CJJ1—2008）和《城市道路路基工程施工及验收规范》（CJJ44—91）。
4、设备仪器（1）人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
环刀内径6～8cm ，高2～3 cm ，壁厚1.5～2 mm 。
（2）天平：感量0.1g （用于取芯头内径小于70mm 样品的称量），或1.0g （用于取芯头内径100mm 样品的称量）。
（3）其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
5、试验步骤5.1总则5.1.1 本细则是压实度检测过程中应遵守的规则和必须执行的程序。
5.1.2 环刀法测定压实度必须按有关标准、规程进行，本细则只是对测试过程各个环节进行具体化。
5.1.3 本室只接受下列检测任务：一、本站监督工程的委托试验；二、其他经站领导批准的外来工程委托试验。
5.1.4 本站监督工程优先检测。
5.1.5 测试全过程分下面几个阶段：1、委托和登记2、测试准备；3、测试；4、数据处理和测试报告。
5.2委托和登记5.2.1 本站监督工程的委托试验，由甲方或施工单位到本室办理委托。
办理委托时应知会本站该工程监督人员。
5.2.2 外来工程委托试验，应经站领导批准后到本室办理委托。
5.2.3 本室经办人应向委托人了解工程基本情况，不清楚或有疑问之处应予核实。
5.2.4 一般情况下，室主任应派人到工地考察现场。
5.3测试准备市政道路路基路面压实度检测方法按照《环刀法测定压实度试验操作规程》进行检测，检测频率为每1000m2、每压实层三点。
5.4测试5.4.1 所使用的仪器，必须按有关标准、规程校验合格。
土的压实度实训报告
一、实训目的通过本次实训，使学生掌握土的压实度的基本概念、测量方法以及影响因素，了解压实度在土工工程中的重要性，提高学生对土工测量技术的实际操作能力。
二、实训时间2023年X月X日三、实训地点XXX土工实验室四、实训器材1. 环刀2. 灌砂仪3. 核子密度仪4. 水分测定仪5. 标准筛6. 砂石7. 砂浆8. 砼9. 模板10. 尺子11. 计算器五、实训内容及步骤1. 环刀法测定土的压实度（1）取土样：用环刀在土样表面切取一个圆柱形土样，确保环刀垂直于土样表面。
（2）称重：将土样放入干燥的称量瓶中，称取土样的湿重。
（3）烘干：将土样放入烘箱中，在105℃下烘干至恒重。
（4）计算：根据烘干后的土样质量，计算土样的干密度和含水率，然后根据公式计算压实度。
2. 灌砂法测定土的压实度（1）准备：将砂石洗净，烘干，过筛。
（2）制备试件：将砂石按一定比例混合，填入试模中，用振动台振动至密实。
（3）称重：称取试件的质量。
（4）计算：根据试件的质量、体积和砂石密度，计算压实度。
3. 核子密度仪测定土的压实度（1）测量：将核子密度仪放置在土样表面，启动仪器进行测量。
（2）读取数据：读取核子密度仪显示的干密度值。
（3）计算：根据核子密度仪显示的干密度值，计算压实度。
六、实训结果与分析1. 环刀法测定土的压实度本次实训采用环刀法测定了土的压实度，实测值与理论值基本一致，说明环刀法是一种可靠的土的压实度测定方法。
2. 灌砂法测定土的压实度本次实训采用灌砂法测定了土的压实度，实测值与理论值基本一致，说明灌砂法也是一种可靠的土的压实度测定方法。
3. 核子密度仪测定土的压实度本次实训采用核子密度仪测定了土的压实度，实测值与理论值基本一致，说明核子密度仪是一种快速、高效的土的压实度测定方法。
七、实训总结通过本次实训，我们掌握了土的压实度的基本概念、测量方法以及影响因素，了解了压实度在土工工程中的重要性。
在实训过程中，我们学会了使用环刀法、灌砂法和核子密度仪测定土的压实度，提高了实际操作能力。
环刀法测定压实度-推荐优秀PPT
人工取土
三 方法与步骤
• 1 按有关试验方法对检测试样 用同种材料进行击实试验，得 到最大干密度ρc及最佳含水量。
• 2 用人工取土器测定粘性土及 无机结合料稳定细粒土密度的 步骤：
（1）擦净环刀，称取环刀质量m2， 准确至0.1g。
（2）在试验地点，将面积约 30cm×30cm的地面清扫干净， 并将压实层铲去表面浮动及不 平整的部分，达一定深度，使 环刀打下后，能达到要求的取 土深度但不得将下层扰动。
测定
式中：K——测试地点的施工压实度（％） 式中：K——测试地点的施工压实度（％）
• （3）取出样品，立即按
取芯套简长度用修土刀或 （3）取出样品，立即按取芯套简长度用修土刀或钢丝锯修平两端，制成所需规格土芯，如拟进行其它试验项目，装入铅盒，送试验室
备用。
式中：K——测试地点的施工压实度（％）
钢丝锯修平两端，制成所
• 4 其它；镐、小铁锹、修土刀、 毛刷、直尺、钢丝锯、凡士林、 木板及测定含水量设备等。
人工取土器（环刀）
电动取土器
（1）如果为湿润的砂土，试验时不需使用击实锤和定向筒。 （1）装上所需规格的取芯头。 式中：K——测试地点的施工压实度（％） 2 本方法适用于测定细粒土及无机结合料稳定细粒土的密度。 本试验需要下列仪具与材料； 因此，将取芯套筒套在切削好的土芯立柱上，摇动即可取出样品。 （4）擦净环刀外壁，称环刀与试样合计质量m1，准确至0. 启动开关，电动机工作。 镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。 一手按住木板，另一手用小铁锹将试样从环刀底部切断，然后将装满试样的环刀反转过来，削去环刀刃口上部的多余砂土，并用直尺 刮平。
• （6）干燥的砂土不能挖成砂土 柱时，可直接将环刀压入或打 入土中。
压实度现场密度的测定方法
压实度现场密度的测定方法
1. 环刀法呀，就像是给密度做个精准的“度量衡”。
比如说在一个工地上，要测一下那一块土的压实度，咱就可以用环刀法，把土样取出来，通过计算得出精确的密度，是不是超级方便！
2. 灌砂法呢，那可真是个厉害的法子！就好比是给压实度找线索的“侦探”。
打个比方，道路工程中，要知道这一段路的压实度合不合格，灌砂法就能大显身手啦，能非常准确地给出答案！
3. 核子密度仪法呀，这简直就是高科技的代表！就像有一双神奇的“眼睛”能看穿密度。
想象一下，在大型的填方工程里，核子密度仪法能快速地检测一大片区域的压实度，多牛啊！
4. 水袋法啊，这就像是给密度来个温柔的“拥抱”。
比如在一些特殊的场地，它就能发挥独特的作用啦，用它准确地测定出压实度，是不是很了不起呢！
5. 蜡封法呢，那可是精细活儿呀！就如同在给压实度制作一件精美的“工艺品”。
例如对于那些不规则形状的土样，蜡封法就能巧妙地搞定密度测定，厉害吧！
6. 电动取土器法，哇，这可是个得力的“助手”！就联想一下在艰苦的野外作业中，它能轻松地取出土样，让我们顺利地知道压实度，超棒的呀！
7. 放射性同位素法，这是不是听着就很神秘！仿佛是在利用神秘的力量来测定压实度。
就像在一些高端的科研项目里，它能给出非常精准的数据呢！
8. 声波检测法，跟声音有关哦，就好像能通过声音“听出”压实度的秘密。
在那些需要无损检测的地方，声波检测法可是大显身手，能快速又不破坏的知道压实度呢！
我觉得这些方法都各有各的厉害之处，在不同的场景里都能发挥出巨大的作用，帮助我们准确地测定压实度现场密度呀，都太有用啦！。
环刀法测定压实度
环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过 2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
2 、天平：感量 0.1g （用于取芯头内径小于 70mm 样品的称量），或 1.0g （用于取芯头内径 100mm 样品的称量）。
3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度 ( ρdmax ) 及最佳含水量 ( w 0 ) 。
2 、用人工取土器测定砂性土或砂层密度时的步骤：（ 1 ）擦净环刀，称取环刀质量 M 2 ，准确至 0 . 1g.（ 2 ）在试验地点，将面积约 30cm × 30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。
（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
（ 4 ）将导杆保持垂直状态， 用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。
（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。
（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g . （ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。
3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。
求其算术平均值。
三、计算按式（4--10）计算试验的含水量。
环刀法测定压实度PPT资料
环刀
• 3 用人工取土器测定砂性土或砂层密度时的步骤：
• （4）将导杆保持垂直状态，用取土器落锤将环刀 打入压实层中，至环盖顶面与定向筒上口齐平为 止。
• （5）去掉击实锤和定向筒，用镐将环刀及试样挖 出。
• （6）轻轻取下环盖，用修土刀自边至中削去环刀 两端余土，用直尺检测直至修平为止
本试验需•要下（列仪7具与）材料；擦净环刀外壁，用天平称取出环刀及 试样合计质量m1，准确至0.1g。 （6）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止
环刀法目的和适用范围及标准
• 1 本方法规定在工程现场用环刀法测定土基 及路面材料的密度及压实度。
• 2 本方法适用于测定细粒土及无机结合料 稳定细粒土的密度。但对无机结合料稳定 细粒土，其龄期不宜超过2d，宜用于施工 过程中的压实度检验。
二 仪具与材料
• 本试验需要下列仪具与材料； • 1 人工取土器，包括环刀、环
四 计算
• 1 按下式计算试样的湿密度及干密度： • 式中：ρ—一试样的湿密度（g／cm3）； • ρd——试样的干密度（g／cm3）； • m1—一环刀或取芯套筒与试样合计质量（g）； • m2—一环刀或取芯套筒质量（g）； • d——环刀或取芯套筒直径（cm）； • h——环刀或取芯套筒高度（cm）； • ω——试样的含水率ω（％）。 • 2 按下式计算施工压实度： • 式中：K——测试地点的施工压实度（％） • ρd——试样的干密度（g／cm3）； • ρc——由击实试验得到的试样的最大干密度（g／cm3）。 • 五 报告 • 试验应报告土的鉴别分类、土的含水量、湿密度、干密度，最大干密度，压
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者：旧在几
作品编号：2254487796631145587263GF24000022
时间：2020.12.13
环刀法测定压实度
一、目的和适用范围
1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料
本试验需要下列仪具与材料：
1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
2 、天平：感量0.1g （用于取芯头内径小于70mm 样品的称量），或1.0g （用于取芯头内径100mm 样品的称量）。
3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三、方法与步骤
1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度( ρdmax ) 及最佳含水量( w 0 ) 。
2 、用人工取土器测定砂性土或砂层密度时的步骤：
（1 ）擦净环刀，称取环刀质量M 2 ，准确至0 . 1g.
（2 ）在试验地点，将面积约30cm ×30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。
（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
（4 ）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
（5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。
（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。
（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确
至 0 . 1g .
（ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量
（ w ）。
3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm
3 。
求其算术平均值。
三、计算
按式（4--10）计算试验的含水量。
%100⨯-=s
s m m m w 式中： w —含水率（%），计算至0.1
m —湿土质量（g ）
ms —干土质量（g ）
按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密
度：
V m m 21-=ρ （ 4 — 11 ）
w d 01.01+=ρ
ρ （ 4 — 12 ）
式中： ρ ——试样的湿密度（ g/cm 3 ） ；
ρd ——试样的干密度（ g/cm 3 ）；
m 1 ——环刀与试样合计质量（ g ）；
m 2 ——环刀质量（ g ）；
V ——环刀体积（cm 3）
w ——试样的含水量（ % ）。
按式（ 4 — 13 ）计算施工压实度：
%100K max
⨯=d d ρρ （ 4 — 13 ） 式中： K ——测试地点的施工压实度（ % ）：
ρ d ——试样的干密度（ g/cm 3 ）；
ρdmax ——由击实试验得到的试样的最大干密度（ g/cm 3 ）。
四、报告 试验应报告土的鉴别分类、土的含水量、湿密度、干密度、
最大干密度、压实度等。
四、记录格式
