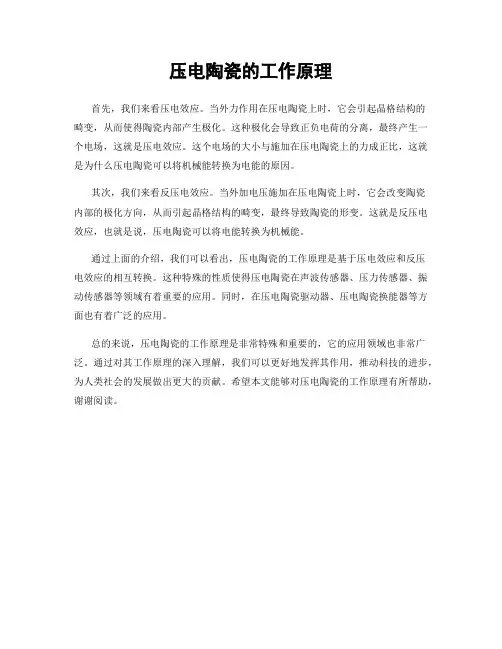

压电陶瓷的正压电效应与逆压电效应及其应用
压电陶瓷的工作原理
压电陶瓷的工作原理
首先，我们来看压电效应。
当外力作用在压电陶瓷上时，它会引起晶格结构的
畸变，从而使得陶瓷内部产生极化。
这种极化会导致正负电荷的分离，最终产生一个电场，这就是压电效应。
这个电场的大小与施加在压电陶瓷上的力成正比，这就是为什么压电陶瓷可以将机械能转换为电能的原因。
其次，我们来看反压电效应。
当外加电压施加在压电陶瓷上时，它会改变陶瓷
内部的极化方向，从而引起晶格结构的畸变，最终导致陶瓷的形变。
这就是反压电效应，也就是说，压电陶瓷可以将电能转换为机械能。
通过上面的介绍，我们可以看出，压电陶瓷的工作原理是基于压电效应和反压
电效应的相互转换。
这种特殊的性质使得压电陶瓷在声波传感器、压力传感器、振动传感器等领域有着重要的应用。
同时，在压电陶瓷驱动器、压电陶瓷换能器等方面也有着广泛的应用。
总的来说，压电陶瓷的工作原理是非常特殊和重要的，它的应用领域也非常广泛。
通过对其工作原理的深入理解，我们可以更好地发挥其作用，推动科技的进步，为人类社会的发展做出更大的贡献。
希望本文能够对压电陶瓷的工作原理有所帮助，谢谢阅读。
压电陶瓷及应用
2011-4-12ห้องสมุดไป่ตู้
11
z z b
z o
o x y x
o
y
x a
c
y
(a)
(b)
(c)
晶体外形； 切割方向； (a) 晶体外形； (b) 切割方向； (c) 晶片
2011-4-12
12
石英晶体
石英（ 是一种具有良好压电特性的压电晶体。 石英（SiO2）是一种具有良好压电特性的压电晶体。 其介电常数和压电系数的温度稳定性相当好， 其介电常数和压电系数的温度稳定性相当好，在常温范 围内这两个参数几乎不随温度变化，如下两图。 围内这两个参数几乎不随温度变化，如下两图。 由图可见， 由图可见，在20℃～200℃范围内，温度每升高 ℃， ℃ ℃范围内，温度每升高1℃ 压电系数仅减少0.016％。 但是当到 压电系数仅减少 ％ 但是当到573℃时 ， 它完全失 ℃ 去了压电特性，这就是它的居里点。 去了压电特性，这就是它的居里点。
电极 －－－－－ ＋＋＋＋＋ 极化方向 －－－－－ 电极 ＋ ＋ ＋ ＋ ＋ 陶瓷片内束缚电荷与电极上吸附 的自由电荷示意图 自由电荷 束缚电荷
2011-4-12
3
如果在陶瓷片上加一个与极化方向平行的压力F， 如果在陶瓷片上加一个与极化方向平行的压力 ， 如图，陶瓷片将产生压缩形变（图中虚线） 片内的正、 如图，陶瓷片将产生压缩形变（图中虚线），片内的正、 负束缚电荷之间的距离变小，极化强度也变小。因此， 负束缚电荷之间的距离变小，极化强度也变小。因此， 原来吸附在电极上的自由电荷，有一部分被释放， 原来吸附在电极上的自由电荷，有一部分被释放，而出 现放电荷现象。 当压力撤消后，陶瓷片恢复原状( 现放电荷现象 。 当压力撤消后 ， 陶瓷片恢复原状 ( 这是 一个膨胀过程) 片内的正、 负电荷之间的距离变大， 一个膨胀过程 ) ， 片内的正 、 负电荷之间的距离变大 ， 极化强度也变大， 极化强度也变大，因此电极上又吸附一部分自由电荷而 出现充电现象。这种由机械效应转变为电效应， 出现充电现象。这种由机械效应转变为电效应，或者由 机械能转变为电能的现象，就是正压电效应。 机械能转变为电能的现象，就是正压电效应。
压电陶瓷的工作原理与应用
压电陶瓷的工作原理与应用1. 什么是压电陶瓷？压电陶瓷是一种具有压电效应的陶瓷材料，具有特殊的物理性质。
当施加压力或电场时，压电陶瓷会发生正比例的形变或电荷分布变化。
其工作原理基于压电效应，即通过施加压力或电场激发压电陶瓷产生形变或电荷分布的变化。
压电陶瓷材料主要由氧化物和复合材料组成，具有稳定的物理和化学性质。
2. 压电陶瓷的工作原理压电陶瓷的工作原理基于压电效应，分为压电效应和逆压电效应两种模式。
2.1 压电效应压电效应是指当施加机械应力于压电陶瓷时，会在材料内产生电荷分离。
这种电荷分离是由于晶格结构的变化所引起的。
压电效应的量级与施加的压力成正比。
压电效应是压电陶瓷实现能量转换、传感和控制的基础。
2.2 逆压电效应逆压电效应是指当施加电压于压电陶瓷时，会导致陶瓷的形变。
施加电压使得陶瓷内部的电荷重分布，进而引起形变。
逆压电效应可以通过改变施加的电压来精确控制压电陶瓷的形变，因此广泛应用于执行器和传感器等领域。
3. 压电陶瓷的应用压电陶瓷由于其独特的物理性质和工作原理，在众多领域中有着广泛的应用。
3.1 压电陶瓷传感器压电陶瓷传感器是利用压电效应对外界压力或应力进行测量的传感器。
通过安装压电陶瓷传感器可以实现对力、质量、压力等物理量的测量和检测。
压电陶瓷传感器广泛应用于工业自动化、航空航天等领域中。
3.2 压电陶瓷应用于超声波技术压电陶瓷在超声波技术中起到重要的作用。
通过施加交变电场，压电陶瓷可以产生超声波。
超声波技术在医学成像、材料检测和土木工程中有着广泛的应用。
3.3 压电陶瓷控制器压电陶瓷控制器是通过施加电压控制陶瓷的形变的装置。
压电陶瓷控制器可以用于精确控制执行器、阀门等的位置和形变。
在精密仪器、机械控制等领域中被广泛应用。
3.4 压电陶瓷用于发电压电陶瓷可以通过压电效应转换机械能为电能。
将压电陶瓷放置在机械振动环境中，可以利用振动能量产生电能。
这种方法在一些低功率应用中具有潜力，如自动感应式无线传感器等。
压电陶瓷
压电陶瓷压电陶瓷（Piezoelectric ceramics）是一种特殊的陶瓷材料，具有压电效应。
它具有压电效应，能够在外界施加压力或扭转时产生电荷，同时在外加电场下也能产生机械变形。
因此，压电陶瓷广泛应用于传感器、换能器、储能器、振动器等领域。
本文将介绍压电陶瓷的原理、特性以及应用领域。
首先，我们来了解一下压电陶瓷的原理。
压电现象最早是由法国物理学家庞丁（Pierre Curie）和雅克（Jacques Curie）在1880年发现的。
他们发现某些晶体，如石英和长石，在外界施加压力时会产生电荷。
这被称为正压电效应。
而如果在外加电场的作用下，这些晶体会发生机械变形，这被称为反压电效应。
接下来，我们来探讨一下压电陶瓷的特性。
压电陶瓷具有几个主要的特性。
首先，它们具有良好的压电和逆压电效应。
这使得它们成为制造传感器和换能器的理想材料。
其次，压电陶瓷还具有良好的机械强度和稳定性。
它们可以承受高压力和机械应力，并且能够在广泛的温度范围内工作。
此外，压电陶瓷具有较宽的频率范围和较高的输出功率。
这使得它们成为制造振动器和储能器的理想选择。
压电陶瓷具有广泛的应用领域。
其中一个主要应用是在传感器领域。
压电陶瓷可以用于制造压力传感器、加速度传感器、力传感器等。
这些传感器可以广泛应用于自动化、工业控制、医疗设备等领域，实现对压力、加速度、力等参数的测量和监控。
另一个主要应用是在换能器领域。
压电陶瓷可以用于制造超声换能器、声波清洗器、喇叭等。
这些换能器可以将电能转化为机械能，实现声音的放大和传播。
此外，压电陶瓷还可以应用于振动器、储能器、精密电机等领域。
总之，压电陶瓷是一种独特的陶瓷材料，具有压电效应。
它具有压电和逆压电效应、良好的机械强度和稳定性、较宽的频率范围和高输出功率等特性。
压电陶瓷在传感器、换能器、储能器、振动器等领域有广泛的应用。
它们在实际生活中发挥着重要的作用，促进了科技的发展和进步。
希望随着科技的不断发展，压电陶瓷能够在更多领域发挥重要作用，为人们的生活带来更多便利和创新。
压电陶瓷特性分析(一) 压电效应
压电陶瓷特性分析（一）压电效应压电效应是1880年由居里兄弟在α石英晶体上首先发现的。
它是反映压电晶体的弹性和介电性相互耦合作用的，当压电晶体在外力作用下发生形变时，在它的某些相对应的面上产生异号电荷，这种没有电场作用，只是由于形变产生的现象称为正压电效应。
当压电晶体施加一电场时，不仅产生了极化，同时还产生了形变，这种由电场产生形变的现象称为逆压电效应，逆压电效应的产生是由于压电晶体受到电场作用时，在晶体内部产生了应力，这应力称为压电应力，通过它的作用产生压电应变，实验证明凡是具有正压电效应的晶体，也一定具有逆压电效应，两者一一对应[92]。
任何介质在电场中，由于诱导极化的作用，都会引起介质的形变，这种形变与逆压电效应所产生的形变是有区别的。
电介质可能在外力作用下而引起弹性形变，也可能受外电场的极化作用而产生形变，由于诱导极化作用而产生的形变与外电场的平方成正比，这是电致伸缩效应。
它所产生的形变与外电场的方向无关。
逆压电效应所产生的形变与外电场成正比例关系，而且当电场反向时，形变也发生变化（如原来伸长可变为缩短，或者原来缩短可变为伸长）。
此外，电致伸缩效应在所有的电介质中都具有，不论是非压电晶体还是压电晶体；只是不同结构的电介质晶体的电致伸缩效应的强弱不一样。
而逆压电效应只有在压电晶体中才具有。
能产生压电效应的晶体叫压电晶体。
一类压电晶体是单晶，如石英(SiO2)，酒石酸钾钠(又称洛瑟盐，NaKC4H4O6⋅H2O)，锗酸铋(Bi12GeO20)等。
另一类压电晶体称为压电陶瓷，如钛酸钡(BaTiO3)，锆钛酸铅[Pb(Zr x Ti rx)O3，代号PZT]，日本制成的铌镁锆钛酸铅[Pb(Mg１／３Ｎｂ２／３)O3加入PZT，代号PCM]，中国制成的锑锰锆钛酸铅[Pb(Mn1/2Sb2/3)O3加入PIT代号PMS]等。
电介质的极化压电晶体都是电介质，而且是各向异性电介质，因此压电晶体的介电性质与各向同性电介质的介电性质是不同的。
压电陶瓷用途
压电陶瓷用途压电陶瓷是一种特殊的陶瓷材料，具有压电效应。
它在应用领域有着广泛的用途。
本文将从几个方面介绍压电陶瓷的用途。
一、传感器领域压电陶瓷具有压电效应，当施加力或压力时，会产生电荷或电压。
因此，它在传感器领域有着重要的应用。
例如，压电陶瓷可以用于压力传感器，通过测量电荷或电压的变化来测量外界压力的大小。
此外，压电陶瓷还可以用于加速度传感器、力传感器、声音传感器等。
二、声学设备领域压电陶瓷在声学设备领域有着广泛的应用。
例如，压电陶瓷可以用于扬声器，通过施加电压来产生声音。
同时，它也可以用于麦克风，通过感应声音振动来产生电信号。
此外，压电陶瓷还可以用于超声波发生器、声纳等声学设备。
三、机械设备领域由于压电陶瓷具有压电效应和压电逆效应，可以将机械能转化为电能，也可以将电能转化为机械能。
因此，在机械设备领域有着广泛的应用。
例如，压电陶瓷可以用于振动器，通过施加电压来产生机械振动。
同时，它也可以用于马达或执行器，通过施加电压来实现精确的运动控制。
四、医疗设备领域压电陶瓷在医疗设备领域也有着重要的应用。
例如，压电陶瓷可以用于超声波医疗设备，通过施加电压来产生超声波，用于医学诊断和治疗。
此外，压电陶瓷还可以用于人工耳蜗，将声音转化为电信号，帮助聋哑人恢复听力。
五、电子设备领域压电陶瓷在电子设备领域也有着广泛的应用。
例如，压电陶瓷可以用于压电陶瓷滤波器，通过施加电压来改变其振动频率，实现信号的滤波和调谐。
此外，压电陶瓷还可以用于电子驱动器、电子开关等电子设备。
压电陶瓷具有广泛的应用领域，包括传感器、声学设备、机械设备、医疗设备以及电子设备等。
它的独特性能使其成为许多领域中不可或缺的材料。
随着科技的不断发展，相信压电陶瓷的应用领域还将不断拓展和深化。
简述压电陶瓷的压电原理
简述压电陶瓷的压电原理压电陶瓷是一种特殊的陶瓷材料，拥有压电特性，即能够在受到机械压力或电场激励时发生形变，同时也能够在受到外力的作用下产生电荷。
这一特性使得压电陶瓷在许多领域具有广泛的应用，包括传感器、换能器、电子器件等。
压电陶瓷的压电效应是由于其晶胞结构的不规则性而产生的。
在压电材料中，晶胞内的离子位置存在偏移，形成了正负离子间的偏压。
当受到外力压力或电场激励时，这种偏压会发生改变，导致原子或离子发生位移，从而引起整体的形变。
具体来说，压电陶瓷的压电效应可分为直接压电效应和逆压电效应。
直接压电效应是指当施加机械压力时，压电陶瓷会产生电荷。
这是由于物质晶体内部正负电荷的位移而产生的，形成电荷极化。
这种电荷极化的大小与施加的压力大小成正比。
逆压电效应是指当施加电场时，压电陶瓷会产生形变。
压电陶瓷内部的正负离子会受到电场力的作用，发生位移，从而导致整体形变。
这种形变的大小与施加的电场强度成正比。
压电陶瓷的压电效应既能够将机械能转化为电能，也能够将电能转化为机械能，具有相互转换的特性，因此被广泛应用于能量转换和传感器领域。
压电陶瓷的优点在于具有很高的压电系数、良好的稳定性和可重复性，以及宽广的工作温度范围。
这些特性使得压电陶瓷在各种环境条件下都能够正常工作，并具备长周期稳定性。
压电陶瓷的压电原理是其内部正负离子间的位置偏移和位移能够导致电荷极化和形变。
压电效应的存在使得压电陶瓷成为一种重要的功能性材料，具备广泛的应用前景。
对于我个人而言，我认为压电陶瓷的压电原理是一种非常有趣和神奇的物理现象。
它不仅能够将机械能转化为电能，还能够将电能转化为机械能，实现相互转换。
这种能力在很多应用中都能够发挥重要的作用，比如用于能量转换、传感器等领域。
压电陶瓷的优点也使得它成为一种非常有前景的材料，可以在各种环境条件下稳定工作。
我相信随着科技的进步和应用的推广，压电陶瓷将会发展出更多新的应用，并为我们的生活带来更多便利和创新。
压电效应原理及在陶瓷方面的应用
压电效应原理及在陶瓷方面的应用粉体一班郭开旋1103011026内容摘要：某些电介质在沿一定方向上受到外力的作用而变形时，其内部会产生极化现象，同时在它的两个相对表面上出现正负相反的电荷。
当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应。
当作用力的方向改变时，电荷的极性也随之改变。
相反，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应，或称为电致伸缩现象。
压电陶瓷实际上是一种经过极化处理的、具有压电效应的铁电陶瓷，是信息时代的新型材料压电陶瓷是功能陶瓷中的一种。
关键词：压电效应、正压电效应、逆压电效应、原理、应用、陶瓷材料、压电陶瓷、铁电陶瓷、功能陶瓷、新型材料、电极化一、压电效应的原理：压电效应的原理是，如果对压电材料施加压力，它便会产生电位差（称之为正压电效应），反之施加电压，则产生机械应力（称为逆压电效应）。
如果压力是一种高频震动，则产生的就是高频电流。
而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。
也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的功能，这种相互对应的关系确实非常有意思。
压电材料可以因机械变形产生电场，也可以因电场作用产生机械变形，这种固有的机-电耦合效应使得压电材料在工程中得到了广泛的应用。
例如，压电材料已被用来制作智能结构，此类结构除具有自承载能力外，还具有自诊断性、自适应性和自修复性等功能，在未来的飞行器设计中占有重要的地位。
1.压电效应的发现1880年皮埃尔·居里和雅克·居里兄弟发现电气石具有压电效应。
1881年，他们通过实验验证了逆压电效应，并得出了正逆压电常数。
1984年，德国物理学家沃德马·沃伊特（德语：Woldemar V oigt），推论出只有无对称中心的20中点群的晶体才可能具有压电效应。
2.压电材料压电材料会有压电效应是因晶格内原子间特殊排列方式，使得材料有应力场与电场耦合的效应。
（工艺技术）压电陶瓷的压电原理与制作工艺
（⼯艺技术）压电陶瓷的压电原理与制作⼯艺压电陶瓷的压电原理与制作⼯艺1. 压电陶瓷的⽤途随着⾼新技术的不断发展，对材料提出了⼀系列新的要求。
⽽压电陶瓷作为⼀种新型的功能材料占有重要的地位，其应⽤也⽇益⼴泛。
压电陶瓷的主要应⽤领域举例如表1所⽰。
表1压电陶瓷的主要应⽤领域举例2. 压电陶瓷的压电原理2.1压电现象与压电效应在压电陶瓷打⽕瓷柱垂直于电极⾯上施加压⼒，它会产⽣形变，同时还会产⽣⾼压放电。
在压电蜂鸣器电极上施加声频交变电压信号，它会产⽣形变，同时还会发出声响。
归纳这些类似现象，可得到正、逆压电效应的概念，即：压电陶瓷因受⼒形变⽽产⽣电的效应，称为正压电效应。
压电陶瓷因加电压⽽产⽣形变的效应，称为逆压电效应。
2.2压电陶瓷的内部结构材料学知识告诉我们，任何材料的性质是由其内部结构决定的，因⽽要了解压电陶瓷的压电原理，明⽩压电效应产⽣的原因，⾸先必须知道压电陶瓷的内部结构。
2.2.1压电陶瓷是多晶体⽤现代仪器分析表征压电陶瓷结构，可以得到以下⼏点认识：(1) 压电陶瓷由⼀颗颗⼩晶粒⽆规则镶嵌”⽽成，如图1所⽰。
图1 BSPT压电陶瓷样品断⾯SEM照⽚(2) 每个⼩晶粒微观上是由原⼦或离⼦有规则排列成晶格，可看为⼀粒⼩单晶, 如图2所⽰。
图2原⼦在空间规则排列⽽成晶格⽰意图(3) 每个⼩晶粒内还具有铁电畴组织，如图3所⽰。
图3 PZT陶瓷中电畴结构的电⼦显微镜照⽚（4）整体看来，晶粒与晶粒的晶格⽅向不⼀定相同，排列是混乱⽽⽆规则的，如图4所⽰。
这样的结构，我们称其为多晶体。
图4压电陶瓷晶粒的晶格取向⽰意图2.2.2压电陶瓷的晶胞结构与⾃发极化（1）晶胞结构⽬前应⽤最⼴泛的压电陶瓷是钙钛矿（CaTiO3）型结构，如PbTiO3、BaTiO3、K x Na i-x NbO3、Pb（Zr x Ti i-x）03等。
该类材料的化学通式为ABO3。
式中A的电价数为1或2，B的电价为4或5价。
其晶胞（晶格中的结构单元）结构如图5所⽰。
压电陶瓷特性
压电陶瓷正压电效应：当压电陶瓷在外力作用下发生形变时，在它的某些相对应的面上产生导号电荷，这种没有电场的作用。
只是由于形变而产生电荷的现象称为正压电效应。
压电陶瓷逆压电效应：当压电陶瓷施加电场时，不仅产生了极化。
同时还产生了形变，这种由电场产生的形变的现象称为逆压电效应。
压电陶瓷迟滞特性：压电陶瓷的开压和降升曲线之间存在移差值称为迟滞特性现象。
压电陶瓷蠕变特性：在一定电压下，压电陶瓷的位移快速达到一定值后。
位移继续随时间变化而缓慢变化，在一定时间后达到稳定的特性称为蠕变特性。
压电陶瓷温度特性：压电陶瓷受温度的影响而产生的变化的特性，就叫做温度特性。
压电陶瓷工作电压：压电陶瓷在达到标称位移量时所需要的电压，叫做工作电压，又称额定电压。
压电陶瓷最大电压：压电陶瓷最大能承受的电压，叫做最大电压。
压电陶瓷标称位移：压电陶瓷在工作电压下而产生的位移变化范围。
叫做标称位移。
压电陶瓷最大位移：压电陶瓷在最大电压下而产生的位移变化范围。
叫做最大位移。
压电陶瓷最大推力：压电陶瓷轴向的最大输出力。
叫做最大推力。
我们可以通过机械封装式压电陶瓷来了解最大推力。
压电陶瓷刚度：压电陶瓷力与位移的关系。
叫做刚度。
我们可以通过低压驱动OEM式压电陶瓷来了解刚度。
压电陶瓷静电容量：压电陶瓷本身的电容量。
叫做静电容量我们可以通过XP-84X系列机械封装式压电陶瓷来了解静电容量参数。
压电陶瓷响应频率：压电陶瓷最快的变化速度。
叫做响应频率我们可以通过查看机械封装式压电陶瓷来知道压电陶瓷的响应频率。
压电陶瓷叠层型陶瓷：将同一规格的压电陶瓷片粘贴在一起，实现机械上串联，电气上并联的压电陶瓷。
特点是在输出力不损失的情况下，增大位移输出，这就是叠层型陶瓷，单路电源就可控制。
压电陶瓷封装陶瓷：将压电陶瓷固化在机械结构内，从而提高压电陶瓷的可靠性和稳定性和可安装性。
压电陶瓷开环陶瓷：无位置传感器的封装压电陶瓷。
压电陶瓷闭环陶瓷：有位置传感器的封装压电陶瓷。
正、逆压电效应的研究应用
R2
~
R1 R2 单晶片换能表面示意图
其 他 应 用
压电聚合物水声换能器研究初期均瞄准军事应用,如用于水 下探测的大面积传感器阵列和监视系统等,随后应用领域逐 渐拓展到地球物理探测、声波测试设备等方面。为满足特定 要求而开发的各种原型水声器件,采用了不同类型和形状的 压电聚合物材料,如薄片、薄板、叠片、圆筒和同轴线等,以 充分发挥压电聚合物高弹性、低密度、易于制备为大和小不 同截面的元件、而且声阻抗与水数量级相同等特点,最后一 个特点使得由压电聚合物制备的水听器可以放置在被测声场 中,感知声场内的声压,且不致由于其自身存在使被测声场受 到扰动。而聚合物的高弹性则可减小水听器件内的瞬态振荡, 从而进一步增强压电聚合物水听器的性能。 压电聚合物换能器在生物医学传感器领域,尤其是超声成像 中,获得了最为成功的应用、PVDF薄膜优异的柔韧性和成型 性,使其易于应用到许多传感器产品中。
3、传感器上的应用
特点
压电式压力传感器
压电式压力传感 器是利用压电材料 所具有的压电效应 所制成的。压电式 压力传感器的基本 结构如右图所示。 由于压电材料的电 荷量是一定的,所 以在连接时要特别 注意,避免漏电。
压电式压力传 感器的优点是 具有自生信号, 输出信号大,较 高的频率响应, 体积小,结构坚 固。其缺点是 只能用于动能 测量。需要特 殊电缆,在受到 突然振动或过 大压力时,自我 恢复较慢。
压电式加速度传感器
压电元件一般由两块压电晶片组成。在 压电晶片的两个表面上镀有电极,并引出 引线。在压电晶片上放置一个质量块,质 量块一般采用比较大的金属钨或高比重 的合金制成。然后用一硬弹簧或螺栓,螺 帽对质量块预加载荷,整个组件装在一个 原基座的金属壳体中。为了隔离试件的 任何应变传送到压电元件上去,避免产生 假信号输出,所以一般要加厚基座或选用 由刚度较大的材料来制造,壳体和基座的 重量差不多占传感器重量的一半。
不同压电材料压电效应
不同压电材料具有不同的压电效应，这主要是由于晶格内原子间特殊排列方式导致的。
具体来说，某些物质在受到外力作用时会产生形变，同时其内部会产生极化现象，导致材料表面产生电荷。
这种现象被称为压电效应。
具有压电效应的材料可以分为压电单晶体、压电多晶体（压电陶瓷）、压电聚合物和压电复合材料等。
不同材料的压电效应有表现：
1.正压电效应和逆压电效应：某些材料在受到外力作用时会产生形
变，导致材料内部的正负电荷分离，从而产生电压，这种现象被称为正压电效应。
而当在压电材料的表面施加电压时，材料会发生形变，这种现象被称为逆压电效应。
并非所有具有压电效应的材料都同时具有正压电效应和逆压电效应，因此需要根据具体的应用场景选择合适的材料。
2.压电常数：压电常数是衡量材料压电性能的一个重要参数，它反
映了材料在单位应力和单位电场作用下的应变或电荷量。
不同材料的压电常数可能会有所不同，因此在选择压电材料时需要考虑其压电常数的大小。
3.温度稳定性：温度稳定性是指材料在温度变化时其压电性能的稳
定性。
一些材料的压电性能可能会随着温度的变化而发生变化，这可能会影响其在实际应用中的性能。
因此，在选择压电材料时需要考虑其温度稳定性。
4.机械品质因数：机械品质因数是衡量材料机械性能的一个重要参
数，它反映了材料内部摩擦损失的大小。
在选择压电材料时需要
考虑其机械品质因数的大小，以确保材料的机械性能满足实际应用的要求。
压电陶瓷的工作原理及应用
压电陶瓷的工作原理及应用1. 压电陶瓷的概述压电陶瓷是一种特殊的陶瓷材料，具有压电效应和逆压电效应。
在外力的作用下，压电陶瓷可以产生电荷分布的变化，从而产生电场；反之，当施加电场时，压电陶瓷也可以发生形变。
因此，压电陶瓷被广泛应用于压力传感、振动传感、声音放大等领域。
2. 压电陶瓷的工作原理压电效应是压电陶瓷的核心工作原理。
当外界施加压力或力对压电陶瓷施加变形时，会使陶瓷内部的晶体结构发生畸变，同时会引起电极上的电荷分布发生变化，导致产生电场。
反之，施加电场时，也会引起压电陶瓷的形变。
3. 压电陶瓷的应用领域3.1 压力传感•压电陶瓷可以将压力转化为电信号，常用于压力传感器。
通过测量压电陶瓷上的电荷变化，可以精确地测量压力的大小，广泛应用于工业、医疗、航空等领域。
3.2 振动传感•压电陶瓷具有较高的频率响应和灵敏度，可以将振动转化为电信号，常被应用于振动传感器。
通过对振动信号的监测和分析，可以实现故障诊断、结构健康监测等应用。
3.3 声音放大•压电陶瓷在声音放大器中起到了关键作用。
在压电陶瓷应用于扬声器时，施加电场可以使压电陶瓷发生形变，产生声音。
此外，将声音转化为电信号，再通过压电陶瓷放大的方式，可以实现音频放大的效果。
3.4 压电陶瓷驱动器•压电陶瓷驱动器是一种将电能转化为机械能的装置。
通过施加电场，将电能转化为压电陶瓷的形变，从而驱动其他机械设备的工作。
压电陶瓷驱动器在精密控制、精密位置传动等领域具有重要应用。
3.5 医疗领域•压电陶瓷在医疗领域中也有广泛应用。
例如，压电陶瓷可以应用于超声波探头中，将电信号转化为机械振动，实现超声波检测；还可以用于体外震波碎石设备中，将电信号转化为压力波，破碎体内结石等。
4. 压电陶瓷的优势和挑战4.1 优势•高灵敏度：压电陶瓷具有较高的灵敏度，可以将微小的压力、振动等转化为电信号。
•宽频带：压电陶瓷具有宽频带特性，可以应对不同频率范围的工作要求。
•高稳定性：压电陶瓷具有较高的稳定性，长期稳定工作不易受到环境因素的影响。
压电陶瓷性能参数解析
压电陶瓷的性能参数解析制造优良的压电陶瓷元器件，通常要对压电陶瓷性能提出明确的要求。
因为压电陶瓷性能对元器件的质量有决定性的影响。
因此，要讨论和认识压电陶瓷的元器件，就必须首先要了解压电陶瓷的性能参数与量度方法。
压电陶瓷除了具有一般介质材料所具有的介电性和弹性性能外，还具有压电性能。
压电陶瓷经过极化处理之后，就具有了各向异性，每项性能参数在不同方向上所表现的数值不同，这就使得压电陶瓷的性能参数比一般各向同性的介质陶瓷多得多。
压电陶瓷的众多的性能参数是它被广泛应用的重要基础。
（1）介电常数介电常数是反映材料的介电性质，或极化性质的，通常用ε来表示。
不同用途的压电陶瓷元器件对压电陶瓷的介电常数要求不同。
例如，压电陶瓷扬声器等音频元件要求陶瓷的介电常数要大，而高频压电陶瓷元器件则要求材料的介电常数要小。
介电常数ε与元件的电容C，电极面积A和电极间距离t之间的关系为ε=C·t/A (1-1)式中，各参数的单位为：电容量C为F，电极面积A为m2，电极间距t为m，介电常数ε为F/m。
有时使用相对介电常数εr（或κ），它与绝对介电常数ε之间的关系为εr=ε/εo (1-2)式中，εo为真空（或自由空间）的介电常数，εo=8.85×10-12（F/m），而εr则无单位，是一个数值。
压电陶瓷极化处理之前是各向同性的多晶体，这是沿1(x)、2(y)、3(z)方向的介电常数是相同的，即只有一个介电常数。
经过极化处理以后，由于沿极化方向产生了剩余极化而成为各向异性的多晶体。
此时，沿极化方向的介电性质就与其他两个方向的介电性质不同。
设陶瓷的极化方向沿3方向，则有关系ε11=ε22≠ε33（1-3）即经过极化后的压电陶瓷具有两个介电常数ε11和ε33。
由于压电陶瓷存在压电效应，因此样品处于不同的机械条件下，其所测得的介电常数也不相同。
在机械自由条件下，测得的介电常数称为自由介电常数，在εT表示，上角标T表示机械自由条件。
压电陶瓷的医学应用-概述说明以及解释
压电陶瓷的医学应用-概述说明以及解释1.引言1.1 概述概述部分的内容如下：压电陶瓷是一种特殊的陶瓷材料，具有压电效应，即在受到外力作用时会产生电荷分离，从而形成电压信号。
这种材料的压电效应是由于其晶格结构的非对称性所导致的。
压电陶瓷具有多种优异的物理和化学特性，如稳定的压电性能、高机械强度和耐热性等，因此在医学领域有着广泛的应用前景。
本文将重点探讨压电陶瓷在医学领域中的应用。
压电陶瓷在医学领域中有许多潜在的应用，包括听觉传感器、超声诊断、医学成像、医疗治疗等方面。
通过利用压电陶瓷的压电效应，可以实现医学设备的高灵敏度、高分辨率和高效能。
同时，压电陶瓷还可以应用于体内植入物的制造，如人工耳蜗、神经刺激器等，为患者提供更好的治疗效果。
值得注意的是，尽管压电陶瓷在医学领域有着广泛的应用前景，但是其在临床实践中仍存在一些挑战。
例如，陶瓷材料的制备工艺较为复杂，且成本相对较高；陶瓷的脆性使其易于破碎；同时，在体内应用时需要考虑材料的生物相容性等因素。
因此，需要进一步的研究和发展，以克服这些技术和应用上的难点，并为医学领域的发展做出更大的贡献。
综上所述，本文将系统地介绍压电陶瓷的基本原理和特性，并重点关注压电陶瓷在医学领域中的应用。
随着技术的不断进步和创新，相信压电陶瓷在医学领域中的应用将会得到进一步的拓展和发展，为医疗技术的进步做出更多的贡献。
1.2文章结构文章结构部分的内容可以包括以下信息：文章的结构是指整篇文章的组织框架和主要部分的呈现顺序。
在本篇文章中，主要分为引言、正文和结论三个主要部分。
引言部分主要包括概述、文章结构和目的三个方面的内容。
1. 概述：在这部分，可以简要介绍压电陶瓷的概念、定义和基本原理。
可以提到压电陶瓷的特殊性质，比如能够通过机械应力反应产生电荷，或者通过外电场激发出机械振动等。
同时，也可以提到医学领域对于高性能材料的需求以及压电陶瓷在医学领域的潜在应用前景。
2. 文章结构：在这部分，可以简要介绍文章的整体结构和各部分的内容。
压电陶瓷的正压电效应与逆压电效应及其应用
PAGE 04
Part Two
正、逆压电效应
PAGE 04
2 正、逆压电效应
正压电效应
逆压电效应
当某些压电材料承受一定外力时，在其内部会有极化现象产生，两端电极表面会出现大小相等， 负号相反的电荷。将这样无外电场施加，而仅在外力作用下，压电体内便存在极化的现象称为正 压电效应。与之相反，将某些压电材料置于外电场中，压电体在产生极化的同时，还会输出应力 和应变的现象称为逆压电效应。
1 压电陶瓷的基本介绍
特点：
1. 经人工极化处理后才 有压电效应
2. 性能可调控 3. 压电系数大、灵敏度
高 4. 成本低廉，应用广泛
现况与前景：
压电陶瓷作为一种重要的力、 热、电、光敏感功能材料， 已经在传感器、超声换能器、 微位移器和其它电子元器件 等方面得到了广泛的应用。 随着材料工艺的不断研究和 改良，以及电子、信息、航 空航天等高科技领域日新月 异的发展，作为含高智能新 型材料的压电陶瓷的生产技 术和应用开发是人们关注的 热门课题。
PAGE 04
3 压电陶瓷的应用--骨修复材料
应用：将生物压电陶瓷用作硬组织
替代材料,利用其电学活性以期通过其 微电流刺激促进骨生长,从而获得材料 与骨之间良好的骨性结合,恢复缺损组 织的形态与功能。
原理：压电陶瓷在机体活动时产
生压电效应，在植入区周围形成 适宜的电刺激，与骨胶原、血管 神经乃至离子转运等固有的生物 电活动相协调，利用材料与机体 良好的电学相容性达到促进骨生 成的目的
压电陶瓷的正压电效应与逆压电效应及其应用
组员： 刘彦奇 韦孝诚 叶勇靖
王梦 侯泽宇 刘广伟
PAGE 02
1 压电陶瓷的基本简介
2
正、逆压电效应
压电陶瓷及其应用
压电瓷及其应用一. 概述压电瓷是一种具有压电效应的多晶体，由于它的生产工艺与瓷的生产工艺相似〔原料粉碎、成型、高温烧结〕因而得名。
*些各向异性的晶体，在机械力作用下，产生形变，使带电粒子发生相对位移，从而在晶体外表出现正负束缚电荷，这种现象称为压电效应。
晶体的这种性质称为压电性。
压电性是J·居里和P·居里兄弟于1880年发现的。
几个月后他们又用实验验证了逆压电效应、即给晶体施加电压时，晶体会产生几何形变。
1940年以前，只知道有两类铁电体〔在*温度围不仅具有自发极化，而且自发极化强度的发向能因外场强作用而重新取向的晶体〕：一类是罗息盐和*些关系密切的酒石酸盐；一类是磷酸二氢钾盐和它的同品型物。
前者在常温下有压电性，技术上有使用价值，但有易溶解的缺点；后者要在低温〔低于—14 C〕下才有压电性，工程使用价值不大。
1942-1945年间发现钛酸钡〔BaTiO〕具有异常高的介电常数，不久又发现它具有压电性，BaTi O压电瓷的发现是压电材料的一个飞跃。
这以前只有压电单晶材料，此后出现了压电多晶材料——压电瓷，并获得广泛应用。
1947年美国用BaTiO瓷制造留声机用拾音器，日本比美国晚用两年。
BaTiO存在压电性比罗息盐弱和压电性随温度变化比石英晶体大的缺点。
1954年美国B·贾菲等人发现了压电PbZrO -PbTiO(PZT)固溶体系统，这是一个划时代大事，使在BaTiO时代不能制作的器件成为可能。
此后又研制出PLZT透明压电瓷，使压电瓷的应用扩展到光学领域。
迄今，压电瓷的应用，上至宇宙开发，下至家庭生活极其广泛。
我国对压电瓷的研究始于五十年代末期，比国外晚10年左右，目前在压电瓷的试制、工业生产等方面都已有相当雄厚力量，有不少材料已到达或接近国际水平。
二. 压电瓷压电性的物理机制压电瓷是一种多晶体，它的压电性可由晶体的压电性来解释，晶体在机械力作用下，总的电偶极矩〔极化〕发生变化，从而呈现压电现象、因此压电性与极化，形变等有密切关系。
压电陶瓷
当某些电介质受到一定方向外力作用而变形时， 其内部
便会产生极化现象， 在它们的上、 下表面会产生符号相反的 等量电荷； 当外力的方向改变时， 其表面产生的电荷极性也 随之改变； 当外力消失后又恢复不带电状态， 这种现象称为 压电效应。 反之， 若在电介质的极化方向上施加电场， 也将
产生机械形变， 这种现象称为逆压电效应（电致伸缩效应）。
压电材料可以因机械变形产生电场，也可以因电场作用产 生机械变形，这种固有的机-电耦合效应使得压电材料在工程中
得到了广泛的应用。
一、典型的压电材料
1、石英晶体 自然界中大多数晶体都具有压电效应，但压电效应十分 微弱，不具备实用价值。
石英晶体材料的压电系数很稳定，但其灵敏度较低且介
“人群农场”为火车站供电
发电地板有望面世 发电背包为便携式电子设备供电
压电陶瓷应用（一）
压电陶瓷应用（二）
4. 6 热释电陶瓷
具有自发极化的晶体，由于在晶体发生温度变化时，晶体 表面呈现外电场，这种现象称之为“热释电效应”。
热释电瓷实质上也是一种压电瓷，具有自发极化。在32种
点阵群中，只有10种有热电性。 热释电材料主要用以制造温度/红外传感器和红外成像传感 器。后者可在黑暗中拍摄照片和进行观察。
4. 6 化学功能陶瓷
所谓化学功能主要指陶瓷材料对化学物质的敏感
性、吸附性、催化性和耐腐蚀性等。在除化学功能应
如许多力学功能陶瓷、电磁功能陶瓷等，其环境和使 用也常常要求材料同时具有优良的抗腐蚀性能。
• 泡沫陶瓷是一种用特殊生产工艺制作的多孔陶瓷．该 产品具有气孔率高，质量轻；比表面积大，与流体接 触效率高；流体通过时，压力损失小；耐热性好，耐 酸碱能力强；收尘效率高，使用寿命长；使用方便， 应用范围广，综合效率好． • 用途：１．用作精密铸造过滤器；２．用作催化剂， 触酶等载体；３．用作化工，食品接触，发酵等填充 材料；４．用作蓄热，隔音等材料 主要材质：堇青石，氧化铝，氧化镁，碳化硅，氧化 锆 • 随着石油工业的发展，愈来愈多的陶瓷用作催化剂和 催化剂的载体。
压电陶瓷的特性及应用举例
压电陶瓷的特性及应用举例芯明天压电陶瓷以PZT锆钛酸铅材料为主，主要利用压电陶瓷的逆压电效应，即通过对压电陶瓷施加电场，压电陶瓷产生纳米级精度的致动位移。
芯明天压电陶瓷Δ压电效应压电效应可分为正压电效应和逆压电效应。
正压电效应是指压电陶瓷受到特定方向外力的作用时，在压电陶瓷的正负极上产生相反的电荷，当外力撤去后，又缓慢恢复到不带电的状态；逆压电效应是指在对压电陶瓷的极化方向上施加电压，压电陶瓷会随之发生形变位移，电场撤去后，形变会随之消失。
Δ纳米级分辨率压电陶瓷的形变量非常小，一般都小于1%，虽然形变量非常小，但可通过改变电场强度非常精确地控制形变量。
压电陶瓷是高精度致动器，它的分辨率可达原子尺度。
在实际使用中，压电陶瓷的分辨率通常受到产生电场的驱动控制器的噪声和稳定性的限制。
Δ大出力压电陶瓷产生的最大出力大小取决于压电陶瓷的截面积，对于小尺寸的压电陶瓷，出力通常达到数百牛顿的范围，而对于大尺寸的压电陶瓷，出力可达几万牛顿。
Δ响应时间快<ms压电陶瓷随驱动电压的变化而快速伸缩，它的响应时间即为压电陶瓷的充电的时间，可达毫秒至亚毫秒量级。
最快响应时间取决于压电陶瓷的谐振频率，一般为谐振时间的1/3。
压电陶瓷被广泛应用于阀门与快门技术中。
Δ迟滞尽管压电陶瓷具有非常高的分辨率，但它也表现出迟滞现象，即压电陶瓷升压曲线和降压曲线之间存在位移差。
在同一个电压值下，上升曲线和下降曲线上的位移值有明显的位移差，且这个位移差会随着电压变化范围的改变而改变，驱动电压越小则位移差也会相应越小，压电陶瓷的迟滞一般在给定电压对应位移值的10%-15%左右。
Δ蠕变蠕变是指当施加在压电陶瓷的电压值不再变化时，位移值不是稳定在一固定值上，而是随着时间缓慢变化，在一定时间之后才会达到稳定值，如右图所示。
一般10s内蠕变量约为伸长量的1%~2%。
Δ开环与闭环控制开环压电陶瓷具有迟滞及蠕变现象，可通过配置定位传感器进行闭环控制，消除压电陶瓷的迟滞与蠕变现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 压电陶瓷的应用-压力泵
特点： 结构简单、体积小、重量 轻、耗能低、无噪声、无电磁 干扰, 可根据施加电压或频率 控制输出流量等 应用： (1)各种微型机械电子系统中的液体冷 却系统 (2)航空航天器等飞行器上的燃料供给 或液体输送装置 (3)医疗器械和生物工作中的微量液体 输送 (4)化工机械及分析中的微量液体输送
Part Three
压电陶瓷的应用
3 压电陶瓷的应用--压电变压器
PAGE 04
压电变压器
原理图
优点：转换效率高，工艺性好，结构简单，制作简便易批量生产，能节约有色金属,不用磁 芯，升压比高，耐高压，不怕潮湿，不怕燃烧，抗电磁干扰，体积小，重量轻 应用：驱动CCFL（冷阴极荧光灯管）；取代电磁变压器应用到DC-DC(直流-直流)变换器中等
2. 3.
4.
Part Two
正、逆压电效应
2
正、逆压电效应
PAGE 04
正压电效应
逆压电效应
当某些压电材料承受一定外力时，在其内部会有极化现象产生，两端电极表面会出现大小相等， 负号相反的电荷。将这样无外电场施加，而仅在外力作用下，压电体内便存在极化的现象称为正 压电效应。与之相反，将某些压电材料置于外电场中，压电体在产生极化的同时，还会输出应力 和应变的现象称为逆压电效应。
PAGE 04
THANK YOU
Part Four
参考文献
4
参考文献
[1]阚君武，杨志刚，程光明.压电泵的现状与发展[J].光学精密工程.2002. [2]焦小卫，黄卫清，赵淳生.压电泵技术的发展及其应用[J]微电机(伺服技 术).2005 [3]董景石.微型精密压电泵设计理论及其应用技术研究[D].吉林大学.2012. [4]许韦华,鲍海,杨以涵,魏孝铭.基于压电陶瓷逆压电效应的电压信号变送原理[J]. 电力系统自动化,2010,04:80-83. [5]魏艳波.基于一次逆、二次正压电效应自感知执行器的研究[D].黑龙江大 学,2014. [6]张涛,孙立宁.压电陶瓷基本特性研究[J].光学精密工程,1998,6(5):26-32. [7]曲东升,荣伟彬,孙立宁,等.压电陶瓷微位移器件控制模型的研究[J].光学精密 工程,2002,10(6):602-607. [8]李军,吴博达,程光明,等.收缩管/扩张管型无阀压电泵的工作原理[J].压电与声 光,2000,22(6):376-378. [9]黄耀庭,凌志远.压电变压器的研究进展[J].电子元件与材料,2004,23(1):7-10. [10]陈立今,陈治清,张敏.一种新型的骨修复材料——压电陶瓷[J].生物医学工程 学杂志,2001,18(4):577-579.
1
压电陶瓷的基本介绍
PAGE 04
特点：
1. 经人工极化处理后才 有压电效应 性能可调控 压电系数大、灵敏度 高 成本低廉，应用广泛
现况与前景：
压电陶瓷作为一种重要的力、 热、电、光敏感功能材料， 已经在传感器、超声换能器、 微位移器和其它电子元器件 等方面得到了广泛的应用。 随着材料工艺的不断研究和 改良，以及电子、信息、航 空航天等高科技领域日新月 异的发展，作为含高智能新 型材料的压电陶瓷的生产技 术和应用开发是人们关注的 热门课题。
PAGE 04
3 压电陶瓷的应用--骨修复材料
应用：将生物压电陶瓷用作硬组织
替代材料,利用其电学活性以期通过其 微电流刺激促进骨生长,从而获得材料 与骨之间良好的骨性结合,恢复缺损组 织的形态与功能。
PAGE 04
原理：压电陶瓷在机体活动时产
生压电效应，在植入区周围形成 适宜的电刺激，与骨胶原、血管 神经乃至离子转运等固有的生物 电活动相协调，利用材料与机体 良好的电学相容性达到促进骨生 成的目的
压电陶瓷的正压电效应与逆压电效应及其应用
组员： 刘彦奇 王梦 韦孝诚 侯泽宇 叶勇靖 刘广伟
PAGE 02
1
压电陶瓷的基本简介 正、逆压电效应 压电陶瓷的应用 参考文献
2
3 4
Part One
压电陶瓷简介
1
压电陶瓷的基本介绍
PAGE 04
压电陶瓷
压电陶瓷是指把氧化物混合 (氧化锆、氧化铅、氧化钛等)高 温烧结、固相反应后而成的多晶 体，并通过直流高压极化处理使 其具有压电效应的铁电陶瓷的统 称，是一种能将机械能和电能互 相转换的功能陶瓷材料。
