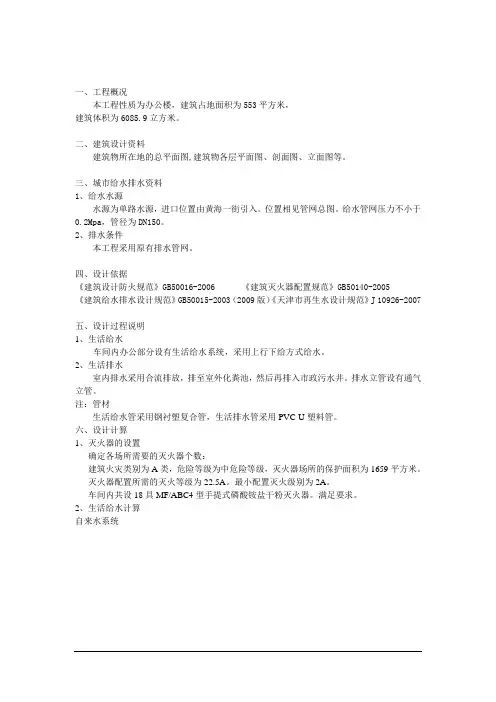

办公楼建筑给水排水工程设计计算书

一、工程概况本工程性质为办公楼，建筑占地面积为553平方米，建筑体积为6085.9立方米。

二、建筑设计资料建筑物所在地的总平面图,建筑物各层平面图、剖面图、立面图等。

三、城市给水排水资料1、给水水源水源为单路水源，进口位置由黄海一街引入。

位置相见管网总图。

给水管网压力不小于0.2Mpa，管径为DN150。

2、排水条件本工程采用原有排水管网。

四、设计依据《建筑设计防火规范》GB50016-2006 《建筑灭火器配置规范》GB50140-2005《建筑给水排水设计规范》GB50015-2003（2009版）《天津市再生水设计规范》J 10926-2007五、设计过程说明1、生活给水车间内办公部分设有生活给水系统，采用上行下给方式给水。

2、生活排水室内排水采用合流排放，排至室外化粪池，然后再排入市政污水井。

排水立管设有通气立管。

注：管材生活给水管采用钢衬塑复合管，生活排水管采用PVC-U塑料管。

六、设计计算1、灭火器的设置确定各场所需要的灭火器个数：建筑火灾类别为A类，危险等级为中危险等级，灭火器场所的保护面积为1659平方米。

灭火器配置所需的灭火等级为22.5A。

最小配置灭火级别为2A。

车间内共设18具MF/ABC4型手提式磷酸铵盐干粉灭火器。

满足要求。

2、生活给水计算自来水系统图6－1给水系统3水力计算图设计秒流量按公式：Ng Ng Ngqg3.05.1 2.02.0=⨯=⨯=α式中: Ng—给水当量数表6－1最不利环路所包含的管段为：0~1、1~2、2~3、3~4。

故总损失为：（0.56+0.04+0.5+0.2）×1.3=1.7（米水柱）1中水系统1水力计算：图6－2中水水系统1水力计算图中水1设计秒流量按公式：Ng Ng Ngqg3.05.1 2.02.0=⨯=⨯=α式中: Ng—给水当量数最不利环路所包含的管段为：0~1、1~2、2~3、3~4、4~5、5~6故总损失为：（0.3+0.5）×1.3=1（米水柱）2中水系统2水力计算：、图6－2中水水系统2水力计算图中水2设计秒流量按公式：Ng Ng Ngqg3.05.1 2.02.0=⨯=⨯=α式中: Ng—给水当量数3最不利环路所包含的管段为：0~1、1~2、2~3、3~4、4~5。

给排水专业计算书

给排水专业计算书一．概述本楼为地上25层，地下两层，属一类高层住宅楼。

一至七层为办公，八层以上为住宅，地下一层，地下二层为车库。

建筑高度87.3m。

二．生活给水系统2.1生活用水水源：生活给水水源为市政自来水，市政自来水压力P≥0.35a。

本建筑生活给水分高中低三个区。

七层及以下部分住宅为低区；八至十六层为中区；十七层及其以上为高区。

低区生活用水利用市政自来水的压力直接供应；中区、高区生活用水分别采用恒压变流量的变频给水设备加压供水。

系统均为下行上给的供水方式。

2.2生活给水用水量表最大日用水量为：Q=115.15（m3/d）总最大小时用水量为：Q h=12.84（m3/h）三．生活排水：各建筑物内的排水以生活排水为主，采用污废合流排放制。

生活排水量按生活给水量的85%计。

消防电梯集水坑设两台WQ65-15-5.5型潜污泵，一用一备，容积不小于最大一台水泵5min的出水量，即：V=（65/60）×5=5.4m3四．室内消火栓系统：4.1系统消防用水量系统采用临时高压制，消防用水量为40L/s，火灾延续时间为2小时。

系统给水设备3号楼内设防。

4.2消防供水压力消火栓选用：65mm口径，19mm水枪，长度25m麻质衬胶水龙带。

1．消火栓口所需水压计算公式：H xh=H q+h d+H k=q xh2/B+A d L d q xh2+H kH xh =Hq+hd+HkH xh -消火栓口的水压Hq-水枪喷嘴处的压力hd-水带的水头损失Hk-消火栓口水头损失Hq= af*Hm/(1-∮*af*Hm)Hd=A d*L d q xh2*10 ;( A d-水带阻力系数；L d－水带长度)消火栓栓口水头损失Hk＝2m H2O∮=0.0097,B=1.577,AZ=0.0043 ，af可根据计算所得Hm进行选择。

故，水枪出水量q xh=5.0L/s ，水枪充实水柱长度为11.4m，计算：Hq= af*Hm/(1-∮*af*Hm)=1.2×11.4/（1－0.0097×1.2×11.4）＝15.7m H2OHd= A d*L d q xh2*10＝0.0043×25×25×10＝26KPa=2.6米水柱Hk＝2m H2O故栓口压力Hxh＝15.7+2.6+2＝20.3米水柱2．消火栓管道进户处的供水压力：P=20.3+87.3-1.9+2+ (200x18.1/1000+90x26.9/1000)x1.2=111.1水柱3．消火栓系统每根立管最小流量15L/s，每支水枪最小流量5L/s，支管采用DN70，立管采用DN100， v=1.72m/s i=0.06 （m/m ）五.湿式自动喷水灭火系统一至七层办公、地下车库内设自喷保护。

某给排水设计计算书

某给排水设计计算书本文将分享一份给排水设计计算书的样本，该计算书是建筑工程的一部分，被用于说明给排水系统的设计及其计算。

这份计算书包含详细的设计细节、图纸、计算公式和方案等内容，它为建筑工程中的给排水系统的规划、设计和实施提供了重要的技术指导。

一、设计计算书的目的与对象这份设计计算书的首要目的是提供给排水系统的设计计算方法、设计依据以及系统的方案和规范。

该计算书为所有涉及建筑工程给排水设计的设计人员和实施人员提供了依据，并且作为一个规范文件，对于工程项目验收后的技术交底也有着重要的意义。

二、设计计算书的主要内容本份设计计算书为三层建筑工程的给排水系统设计和计算，包含下列内容：1、设计要求：约定了设计范围、给排水系统应满足的要求、环境保护要求、消防管网要求等。

2、系统功能及工艺流程：详细描述了给排水系统的功能模块及流程，说明了系统组成部分、各组成部分的功能、介质流量等信息。

3、给水系统设计及计算：包含给水管道系统的总体设计原则、工程评估、供水管网设计及计算等信息。

4、排水系统设计及计算：详细描述了排水系统的设计流程，包括水处理、污水处理及排放、污水管道设计计算等。

5、消防供水系统设计及计算：详细描述了消防供水系统的设计流程，说明了系统的组成部分、设计原则、管道材料和消防水泵的选择等问题。

6、其它相关控制系统：详细描述了相关控制系统，如自动化控制系统、给水回收系统、环保设备等。

7、设计计算及规范：包含了设计计算和规范的详细说明，比如流量计算、管道尺寸计算、泵的选择等重要内容，确保系统在实际运行中达到预期功能和效果。

8、系统评价：包含了对系统各组成部分的评价，如管道材料的选择、工程安排、施工方案、系统成本等等。

三、性能保证本份给排水设计计算书在满足国内相关技术标准的要求下，以合理的选材、设计方案、施工质量和技况保证系统的性能满足设计要求。

建筑工程的大大小小都离不开给排水设计这项内容。

给排水系统的规划及设计在工程建设的全过程中起着至关重要的作用，它关乎着建筑对环境的影响和人们的健康安全。

某办公楼给排水工程毕业设计

某办公楼给排水工程毕业设计一、设计背景和目的办公楼给排水工程的设计是为了保证办公楼内各部门的日常用水和排水正常运行，提供舒适的工作环境。

该设计旨在合理布置给排水管道，确保排水系统的可靠性、安全性和节约成本。

二、设计要求1.保证给水系统供水充足且稳定，满足办公楼内各个区域的日常用水需求。

2.设计合理的排水系统，确保办公楼内的污水快速、顺畅地排出，并与当地的污水处理厂连接。

3.选择合适的管材和管件，确保给排水系统的耐久性和防腐性，减少管道维修和更换的频率。

4.考虑节能环保因素，合理利用可再生能源，如降雨收集系统等。

5.保证设计方案的可操作性和可维护性，方便后期的维修和改造。

三、设计内容1.给水系统设计：（1）根据办公楼的规模和用水需求，确定用水设备的数量和位置。

（2）设计合理的供水管道布局，确保各个用水设备的供水量充足，同时避免管道压力过高或过低。

（3）选择合适的管材和管件，如塑料管、钢管等，并根据设计需求进行合理的管径选择。

（4）设计水泵房，选择适当的水泵和配件，确保给水系统的稳定运行。

2.排水系统设计：（1）根据办公楼的布局和用水设备的位置，设计合理的排水管道布局。

（2）选择适当的排水管材和管件，如塑料管、铸铁管等，根据设计需求进行合理的管径选择。

（3）设计合理的排水口、检查井和沉淀池位置，确保污水的迅速排出和处理。

（4）设计合理的排水斜度和排水坡度，确保排水系统的畅通性。

（5）与当地污水处理厂连接，确保污水能够得到及时处理，避免环境污染。

3.降雨收集系统设计：（1）设计合理的雨水收集管道和雨水收集设施，如雨水口、雨水桶等。

（2）设计合理的存储和利用雨水的设备，如雨水收集罐、雨水过滤器等。

（3）与给水系统连接，将雨水用于非饮用水的供应，如冲厕、浇花等。

四、设计结果通过合理的给排水系统设计，可以保证办公楼内各部门的日常用水供应和污水排除，提供一个健康舒适的工作环境。

在设计过程中，应考虑到供水量、管道布局、管材选择、排水斜度等因素，保证系统的可靠性和耐用性。

给排水设计计算书

前言高层建筑给水排水工程与一般多层建筑和低层建筑给水排水工程相比，基本理论和计算方法在某些方面是相同的，但因高层建筑层数多、建筑高度大、建筑功能广、建筑结构复杂，以及所受外界条件的限制等，高层建筑给水排水工程无论是在技术深度上，还是广度上，都超过了低层建筑物的给水排水工程的范畴，并且有以下一些特点高层建筑给水排水设备的使用人数多，瞬时的给水量和排水流量靠的水源，以及经济合理的给水排水系统形式，并妥善处理排水管道的通气问题，以保证供水安全可靠、排水通畅和维护管理方便。

下面就高层建筑给水排水工程的主要特点介绍如下：1、高层建筑层数多、高度大。

给水系统及热水系统中的静水压力很大，为保证管道及配件免受破坏，必须对给水系统和热水系统进行合理的竖向分区，加设减压设备以及中间和屋顶水箱，使系统运行完好。

2、高层建筑的功能复杂，失火可能性大，失火后蔓延迅速，人员疏散及扑救困难。

为此，必须设置安全可靠的室内消防给水系统，满足各类消防的要求，而且消防给水的设计应“立足自救”，方可保证及时扑灭火灾，防止重大事故发生。

3、高层建筑对防噪声、防震等要求较高，但室内管道及设备种类繁多、管线长、噪声源和震源多，必须考虑管道的防震、防沉降、防噪声、防水锤、防管道伸缩变位、防压力过高等措施。

以保证管道不漏水，不损坏建筑结构及装饰，不影响周围环境，使系统安全运行。

十二层带复式顶层民用住宅楼给水排水工程设计摘要：本设计是某十二层带复式顶层民用住宅楼的建筑给排水设计，主要包括给水系统、排水系统消防系统和热水系统四个部分。

给水系统采用分区供水，设备层到三层为低区，由市政管网直接供水。

四层到十二层为高区，采用上行下给的供水方式，由设备用房的供水泵供水到屋顶的高位水箱，再由高位水箱向高区管网供水；排水系统采用的是污、废合流制，底层单独排水，排水立管仅设伸顶通气管，污水再经化粪池处理后排向市政污水管网；消防系统设计成消火栓灭火系统，火灾初期10min的水由消防水箱供给，正常供水由消防水泵从贮水池内抽取。

综合办公楼给水排水工程设计计算说明书

毕业设计（论文）说明书题目：天津市某局综合办公楼给排水设计系名专业学号学生姓名指导教师2014年 6 月 8日摘要本设计的主要任务是天津市某局综合办公楼建筑给水排水工程设计，设计的主要内容包括：建筑给水系统、建筑排水系统、消火栓给水系统和自动喷淋系统的设计。

本工程建筑面积33493m2,建筑物总高度92.9 米,为一类综合楼. 地下一层为汽车库兼战时人防（消防水池、消防泵房、生活泵房、变配电室等设备用房设于地下一层）；一至四层为办公、餐饮；五层至二十五层为公寓式办公。

其中地下一层层高为4.500m,一至四层层高为5.200m，五至十七层层高为3.500m，十八至二十四层层高为3.400m，二十五层层高为2.800m。

市政给水管网供水压力不小于0.25MPa ，经技术经济比较，室内给水系统拟采用分区给水方式。

给水系统分三区：一至三层为低区，由市政管网直接供水；四层至十三层为中区，四十层至二十五层为高区，中区、高区由变频泵供水。

由于该建筑位于天津市，根据相关规定，给水系统中包括自来水系统和中水系统。

建筑排水系统采用合流制，污水直接排入市政管网。

建筑消火栓给水系统主要为室内消火栓给水系统，拟采用并联分区消防给水方式，地下一层至十二层为低区，十三层至二十五层为高区。

消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。

消火栓保护半径为23m。

建筑自动喷淋系统拟采用预作用自动喷水灭火系统，建筑内喷头数量约3328个，设5个报警阀，报警阀后管网为枝状网，每层设水流指示器。

关键词：建筑给水系统；排水系统；消火栓系统；自动喷淋系统AbstractThe main task of this design is the water supply and drainage design of a business buiding in Tianjin. The content of my design includes the design of the building water supply system, the building water drainage system, the building storm-water system, the hydrant water supply system and the automatic sprinkler system.The building has 1 floor underground and 25 floors overground. The height of the building is92.9m.The first to the fourth floor are Non-standard layer; The fifth to the twenty five are standard layer;The twenty-fifth is the top.The municipal water supply piping can provide 0.25Mpa head. After the comparison of technicality and economy, interior water supply system intends to adopt subarea water supply. Preliminary study out that building water supply system is divided three areas: -1~3 floors are low area. The pipe network supplies water directly from municipal water supply piping;4~13 floors and 14~25 floors are high area. Water supply is supplied by no negative pressure water equipment.The building water sewerage system adopt confluence .All waste water enter drain via a septic-tank.The building storm-water system adopts inner draining.Hydrant water supply system includes interior hydrant water supply system and outside hydrant water supply system. Hydrant arranging range includes every storey, the room in front of fire elevator and roof for check. The hydrant protects a radius of 23m.The number of sprinkler heads in the building is about 3328. The automatic sprinkler system set up 5 groups watery alarm valve. Behind the alarm valve, the piping is set as branch. Every storey set water flow indicator.Key words：the building water supply system；water drainage system；hydrant water supply system；the sprinkler system目录第一章设计概述及设计依据 (2)1.1设计概述 (1)第二章生活给水系统 (3)2.1系统的组成与选择 (3)2.2给水管道平面布置及管道敷设 (4)2.3生活给水系统的设计计算 (6)2.4减压设施计算 (16)2.5给水附件 (16)第三章建筑室内消火栓给水系统 (18)3.1消火栓系统的组成与用水量 (18)3.2消火栓系统类型 (19)3.3消火栓系统设备初期选型 (19)3.4消火栓系统给水方式与布置 (21)3.5减压孔板的设计与计算 (33)第四章自动喷水灭火给水系统 (37)4.1自动喷水灭火系统的一般规定 (37)4.2自动喷水灭火系统的使用范围及组成 (37)4.3自动喷水灭火系统用水量确定 (38)4.4自动喷水灭火系统方案确定 (38)4.5自动喷水灭火系统管网布置 (40)4.6自动喷水灭火系统管网水力计算 (41)4.7水箱容积的计算 (47)4.8增压设施的计算与选择 (47)4.9消防贮水池的计算 (48)4.10水泵接合器设计 (49)第五章建筑室内排水工程 (50)5.1排水系统设计要求、组成 (50)5.2排水系统排水体制的选择 (50)5.3排水系统平面布置 (51)第六章结论 (1)参考文献 (1)外文资料中文译文致谢第一章设计概述及设计依据1.1 设计概述1.1.1 工程概况本工程坐落于天津市河西区银河公园北侧的乐园道与越秀路交角处, 建筑面33493m2,建筑物总高度92.9米,为一类综合楼.。

办公楼给排水计算书

工程计算书给排水专业工程名称工程项目工号分号计算人校正人审核人日期一、生活给水系统计算：市政给水水压为0.20Mpa；1、生活用水水压计算：（1）最不利卫生洁具所需水压估算：本工程为三层办公楼，三层卫生间淋浴器为最不利卫生洁具，三层地面标高为：H1=7.8m，管道埋深H2=1.20m，卫生洁具安装高度H3=1.8m，洁具出流最小水头H4=0.05Mpa=5m，管道沿程阻力H5=3m，则给水管道入户口处所需水压H=H1+H2+H3+H4+H5=7.8+1.20+1.8+5+3≈19m；（2）给水系统：本工程室内给水由室外市政管网直接供水。

2、生活用水秒流量计算：计算公式：设计秒流量：aqN)L(/2.0sggq g--------计算管段的设计秒流量（L/s）；N g-------计算管段的卫生器具给水当量总数；a---------根据建筑物用途而定的系数，a=1.5。

3、设计参数：4、给水管设计秒流量及管径：二、中水给水系统： 1、计算公式：同给水计算公式 2、设计参数：3、中水管设计秒流量及管径：三、排水系统： 1、计算公式：设计秒流量：maxp N 12.0q q p+=αq p ---------计算管段的排水设计秒流量（L/s ）; α---------根据建筑物用途而定的系数，α=2.0； N p ---------计算管段的卫生器排水当量总数；q max -------计算管段上最大一个卫生器具的排水流量（L/s ）； 2、设计参数：3、排水管设计秒流量及管径：四、室内灭火器计算：本工程是综合楼，属于中危险级A 类火灾。

保护面积为332.91平方米，根据《建筑灭火器配置设计规范》GB50140-2005规定，本工程单位灭火级别最大保护面积为U=75m 2/A ，灭火器配置设计计算如下：A U S KQ 57591.3320.1≈⨯==，按中危险级最低配置基准选用干粉磷酸铵盐手提式灭火器，型号为MF/ABC3，共4具，实际配置级别为8A,灭火距离小于20米，符合规范要求。

某办公楼给排水设计计算

Qh 平 1＝50／10＝5m3/hr
⑵ 道路地面冲洗用水和绿化用水：
用水量标准：
2 L/ m2·次；
使用时间：
以 2 h/ 次，上、下午各一次计；
面积：
约 4000 m2；
最高日用水量：
Qd2＝2×4000×2／1000＝16 m3/day 最大时用水量：
Qh2＝16／4＝4 m3/hr 平均时用水量：
室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2 层的生活用水等，利用城市
1
第2页
管网水压直接供给。其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。
2、用水量计算：
⑴ 办公用水：
人数：主楼地上部分面积为 7433m2,副楼面积为 3083m2，有效面积为建筑面积 60%，
hd＝AdLdq2xh＝0.00172×25×52≈1.1 m 水枪喷嘴造成该充实水柱所需水压：
Hq＝q2xh／B＝52／1.577≈15.9 m 消火栓水头损失： 2 m 消火栓栓口处所需水压：
Hxh＝hd＋Hq＋2＝1.1＋15.9＋2＝19 m ② 管网水头损失：
取最不利条件时 Q＝20 L/s，DN100，v＝2.31 m/s，1000i＝106.9，L＝80m 则管网水头损失＝1.1×80×106.9 ‰≈9.4m ③ 几何高差：最不利点消火栓标高：36.75＋1.1＝37.85 m
19＋29.35＋9.4＋3.5＋0.2＝61.45m 1.1×61.45≈67.6m 取 H≥68m
⑶ 故选用立式多级离心消防专用泵两台，一用一备，配原厂减振基座等全套，由消防箱内按钮启泵。
水泵性能：Q＝20 L/s，H＝70 m，2900 r/ min，N＝22 kW，马达允许工作点在全曲线停留，Q－H 曲线平滑无驼峰，水泵工作∕试验压力：1.0∕1.6 MPa。

办公楼给排水计算书(扩初版本)

工程编号工程名称子项名称给排水计算书(共1 册第1 册)本册共页计算人兰玲校对人路文丽工种负责人庞志泉审核人庞志泉“政久实业研发、产品展示大楼”项目位于上海市普陀区同普路北侧，中江路与大渡河路之间。

建筑用地面积约11,596㎡，属工业用地。

一、生活给水系统1.本工程水源为城市自来水，供水最低保证给水压力0.16MPa（待核实）。

2.给水系统：地下二层~一层用水由市政水供给，二层及以上供水由生活水池-工频泵-水箱联合供水。

4.地下室水箱容积的确定：加压供水区域最高日用水量：100.7m3/d；地下室水箱：V=100.7x0.25=26m3，实际选用26m3可满足要求。

8层屋顶上设高水箱：V=55.5x0.15=8.3m3，实际选用9m3可满足要求。

12层屋顶上设高水箱：V=45.2x0.15=6.8m3，实际选用26m3可满足要求(包含消防用水18 m3，生活用水8 m3)。

实际共存贮44 m3。

储存43.6%最高日用水量，满足自来水公司不小于40%最高日用水量的要求。

5、水泵选型:加压供水区域（1）最大小时用水量：地下提升水泵（SP1）：Qh=8.30m3/h输水管取DN50 v=1.09m/s i=0.059H>5.4+44.8+1.3x100x0.059+2+2=61.87m选两台（一用一备）50AAB12-60-5.5型水泵单台Q=8.4m3/h,H=64m,N=5.5Kw 一用一备加压供水区域（2）最大小时用水量：地下提升水泵（SP2）：Qh=6.80m3/h输水管取DN50 v=0.89m/s i=0.041H>5.4+44.8+1.3x130x0.041+2+2=66.93m选两台（一用一备）50AAB12-75-7.5型水泵单台Q=6.8m3/h,H=70m,N=7.5Kw 一用一备卫生间按公式： qg＝0.2xαx Ng 0.5 +1.2α=1.5 Ng=9.25qg＝0.2xαx Ng 0.5 +1.2=2.11L/S =7.6m3/h选两台（一用一备）AABV8-20-0.75型水泵：单台Q=10 m3/h,H=15m,N=3.0Kw 一用一备恒压供水值:0.12MPa，满足要求。

建筑给排水计算书范本

建筑给排水计算书范本1. 引言建筑给排水计算是建筑设计的重要环节之一，它的准确性直接关系到建筑物的正常运行。

本文档旨在提供一个建筑给排水计算书的范本，便于设计师在进行给排水计算时参考和使用。

2. 计算基础在进行建筑给排水计算前，需要先掌握以下基础概念和公式：2.1 人均用水量根据建筑物的类型和用途不同，人均用水量也会有所不同。

例如，住宅类建筑一般使用的人均用水量为100升/人/天，而办公楼的人均用水量则为50升/人/天。

2.2 配管流速配管流速是指水在管道中流动的速度，它的计算公式为：流速 = 流量 / 截面积2.3 水压计算公式水压的计算可以使用以下公式：水压 = 水头 * 密度 * 重力加速度3. 计算步骤建筑给排水计算一般包括以下步骤：3.1 确定需求在开始计算之前，需要明确建筑物的用途和需求，包括人均用水量、冷热水供应方式等。

3.2 流量计算根据需求计算出给水和排水的流量，涉及到厕所、洗浴设施、厨房等各个功能区的用水量计算。

3.3 管径选择根据流量计算结果选择合适的管径，确保管道能够满足设计流量要求。

3.4 配管布局根据建筑结构、功能区的布局等因素，对给、排水管道进行布局设计。

3.5 压力计算根据配管布局和流量要求，计算出每个节点的水压。

4. 示例计算下面以一个办公楼的给排水计算为例，演示具体的计算步骤。

4.1 确定需求本办公楼总共有30层，每层有50人，冷热水分别需要供应给员工的洗手间和厨房。

4.2 流量计算根据每人50升/人/天的用水量和50人的人数，计算出每天的供水量为1500升。

4.3 管径选择根据流量计算结果，选择合适的管径，比如DN50的管道。

4.4 配管布局根据办公楼的结构和功能区的布局，设计出合理的给排水管道布局。

4.5 压力计算根据配管布局和流量要求，计算出每个节点的水压。

5. 结论本文档介绍了建筑给排水计算书的范本，包括计算基础、计算步骤和示例计算。

通过遵循这些步骤，设计师可以准确地进行建筑给排水计算，并保证建筑物的正常运行。

给排水工程设计计算书

给排水工程设计计算书一．给水计算按照建筑给水排水设计规范（GB 50015-2003）（2009年版）进行计算计算公式：1:计算最大用水时卫生器具给水当量平均出流概率：(%)36002.01000•••=T N mK q U g hL式中：U 0 -- 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q L -- 最高用水日的用水定额； m -- 每户用水人数； K h -- 小时变化系数；N g -- 每户设置的卫生器具给水当量数； T -- 用水时数（h ）；0.2 -- 一个卫生器具给水当量的额定流量（L/s ）；2:计算卫生器具给水当量的同时出流概率：(%))1(α110049.0ggc N N U +=式中：U -- 计算管段的卫生器具给水当量同时出流概率（%）；αc -- 对应于不同U 0的系数；N g -- 计算管段的卫生器具给水当量总数；3:计算管段的设计秒流量：g g N U q ••=2.0式中：q g -- 计算管段的设计秒流量（L/s ）；U -- 计算管段的卫生器具给水当量同时出流概率（%）； N g -- 计算管段的卫生器具给水当量总数；各楼层计算结果如下1. 市政给水系统（1-5层）各层用水点压力计算表2. 加压给水系统（6-11层）各楼层计算结果如下3. 加压给水系统（12-17层）各层用水点压力计算表二．排水计算采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法基本计算公式max α12.0q N q p p +=式中： q p -计算管段的排水设计秒流量（L/s ） N p -计算管段的卫生器具排水当量总数 q max -计算管段上最大一个卫生器具的排水流量（L/s ）α-根据建筑物用途而定的系数：1.5计算结果：1.卫生间污水系统：立管伸顶通气管，底层单独排出2.前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 5.70 1.88 1102 3 11.40 2.61 1103 4 17.10 2.74 1104 5 22.80 2.86 1105 6 28.50 2.96 1106 7 34.20 3.05 1107 8 39.90 3.14 1108 9 45.60 3.22 1109 10 51.30 3.29 11010 11 57.00 3.36 11011 12 62.70 3.43 11012 13 68.40 3.49 11013 14 74.10 3.55 11014 15 79.80 3.61 11015 16 85.50 3.66 11016 17 91.20 3.72 110 2.厨房废水系统：立管伸顶通气管，底层单独排出前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 1.00 0.33 1102 3 2.00 0.66 1103 4 3.00 0.99 1104 5 4.00 1.32 1105 6 5.00 1.65 1106 7 6.00 1.98 1107 8 7.00 2.31 1108 9 8.00 2.51 1109 10 9.00 2.54 11010 11 10.00 2.57 11011 12 11.00 2.60 11012 13 12.00 2.62 11013 14 13.00 2.65 11014 15 14.00 2.67 11015 16 15.00 2.70 11016 17 16.00 2.72 1103.阳台废水系统：立管伸顶通气管，底层单独排出前编号后编号当量 (Ng) 流量 (l/s) 管径 (DN) 充满度 h/D 流速 (m/s) 坡度 (m/m) 1 2 1.50 0.50 75 2 3 3.00 0.81 75 3 4 4.50 0.88 75 4 5 6.00 0.94 757 5 6 7.50 0.99 75 6 7 9.00 1.04 75 7 8 10.50 1.08 75 8 9 12.00 1.12 75 9 10 13.50 1.16 75 10 11 15.00 1.20 75 11 12 16.50 1.23 75 12 13 18.00 1.26 75 13 14 19.50 1.29 75 14 15 21.00 1.32 75 15 16 22.50 1.35 75 161724.001.3875三．消火栓计算消火栓系统计算（新规范）计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出版社）基本计算公式1、最不利点消火栓流量：q xh BH q =式中：q xh -- 水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值） B -- 水枪水流特性系数H q -- 水枪喷嘴造成一定长度的充实水柱所需水压（mH 2 O ） 2、最不利点消火栓压力：222++=++=Bq q L A H H h H xh xhd d sk q d xh 式中：H xh -- 消火栓栓口的最低水压(0.010MPa) h d --消防水带的水头损失(0.01MPa)h q -- 水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa) A d -- 水带的比阻 L d -- 水带的长度(m)q xh -- 水枪喷嘴射出流量(L/s)B-水枪水流特性系数H sk -- 消火栓栓口水头损失，宜取0.02Mpa 3、次不利点消火栓压力：j f xh xh h h H H +++=层高最次式中：H 层高 -- 消火栓间隔的楼层高(m)H f+j -- 两个消火栓之间的沿程、局部水头损失(m) 4、次不利点消火栓流量：BL A H q d d xh xh 12次次+=（依据规范需要与水枪的额定流量进行比较，取较大值） 5、流速V ：2π4jxh D q v =式中：q xh -- 管段流量L/s D j -- 管道的计算内径（m ） 6、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） D j -- 管道的计算内径（m ） 7、沿程水头损失：L i h ×=沿程式中：L -- 管段长度m8、局部损失（采用当量长度法）：L i h ×=局部(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：麻织水龙带长度：25m 水龙带直径：65mm 水枪喷嘴口径：19mm 充实水柱长度：17.5 m入口压力: 90.06 米水柱。

某办公楼给水排水系统课程设计

建筑给水排水课程设计题目：XXX办公楼给水排水设计班级：给水排水（2）班姓名：学号：指导老师：日期：2013年6月11日到6月17日设计任务书一、工程概况：本工程为某办公楼设计给水系统、排水系统和消防系统。

二、建筑设计资料1．设计任务××2，具体卫生器具布置见各层平面。

本工程设计任务伟建筑工程单项工程中的给水、排水和消防项目。

2．设计资料建筑所在总平面图，建筑分层平面。

本建筑为四层，层高为3.6m。

三、城镇给水排水资料城镇给水排水管道现状：本建筑西侧的道路宽，有城镇给水干管，其管径200mm，常年可提供的工作压力为240kpa，管顶埋深为地面以下1.4m。

城镇排水管道在本建筑的北侧，其管径为300mm，管顶距室外地面下2.0m.四、设计过程说明1.给水工程（1）设计方案根据设计资料，已知室外管网可供水压为240Kpa,根据初步估算本建筑所需水压为200Kpa,故室内给水方式才用直接供水方式，室内1到4层管网采用下行上给方式。

给水平面图见附图1-1，引入管从西边引入，室内管网设置三根给水立管干管，一楼楼顶设置给水横干管。

（2）系统组成整个系统包括引入管、水表节点、给水管网和附件等。

（3）给水管道及设备安装1. 管道布置和敷设的一般原则（1）给水管道的布置应保证建筑物的使用要求，方便和安全。

不得妨碍交通和操作，不得构成对建筑物和设备可能造成损坏的危险。

（2）满足系统的最佳水力条件，保证给水质量。

减少阻力损失，节省能源。

缩短管道长度，节省材料。

（3）保证管道安全不受损坏。

（4）避免管道受到腐蚀和污染。

（5）管道敷设应力求美观和维护检修的方便。

充分利用地下室的空间，吊顶空间，管道竖井等位置。

2. 管道敷设（1）本建筑采用直接供水，所以供水立管设在卫生间间内。

（2）给水支管可采用墙槽敷设。

（3）管道外壁距墙面（或沟壁）的最小净距，应不小于0.1m，距柱、梁可减少至0.05ｍ。

（4）给水横管宜有0.002～0.005的坡度坡向泄水装置。

给排水设计说明计算书

目录一、课程设计题目 (2)二、设计目的 (2)三、工程概况 (2)四、设计计算书 (2)1 给水系统设计计算 (2)(1) 最高日用水量 (2)(2) 设计秒流量 (2)(3) 给水水力计算 (4)(4) 给水管网水头损失的计算 (5)(5) 计算水表水头损失 (5)(6) 求定给水系统所需压力 (5)(7) 管道敷设 (6)(8) 给水管材及附件 (6)2 排水系统设计计算 (6)（1）最高日用水量 (6)（2）设计秒流量 (6)（3）排水水力计算 (7)（4）排水的选择 (9)（5）排水管材 (9)（6）排水管道布置和敷设 (10)五、设计总结 (10)六、参考文献 (11)一、课程设计题目合肥市某住宅楼(A4型)建筑给排水设计二、设计目的课程设计是学生在学完课程后，运用所学理论知识解决工程实际问题的重要教学环节，通过课程设计，使学生掌握给排水工程设计的基本内容，学会使用各种工具书，能基本正确在图纸上表达设计内容。

三、工程概况合肥市某地拟建一栋六层住宅楼，户型及卫生间的卫生器具布置见平面图。

建筑层高2.9m ，室内外高差为0.45m ，冻土深度0.3m ；城市给排水管道现状：本建筑物北侧有小区给水管可作为该建筑物的水源，其管径为DN100mm ，常年可提供的工作压力为0.30Mpa （从室外地面算起），北侧有小区排水管道，管径为DN200。

四、设计计算书1 给水系统设计计算(1) 最高日用水量该建筑设计住宅平均每户人数为3.5人，按建筑物的性质和室内卫生设备之完善程度，根据《建筑给水排水设计规范》表3.1.9选用生活用水定额q 0=200L/人.d ，使用时间为24小时，时变化系数K h =2.5。

由《建筑给水排水工程》第二章第二节公式（2-2）计算得：d L q m Q d /16800200245.30=⨯⨯=⨯=由《建筑给水排水工程》第二章第二节公式（2-3）计算得：=⨯=h d h K T Q Q )/((16800/24)×2.5 Q d —最高日用水量，L/dm —用水人数q 0—最高日生活用水定额，L/(人.d)(2) 设计秒流量住宅建筑的生活给水管道的设计秒流量，应按下列步骤计算（见规范P31）： 1）根据住宅配置的卫生器具给水当量、使用人数、给水定额、使用时数及小时变化系数，按《建筑给水排水工程》第二章第二节公式（2-7）计算出最大用水时卫生器具给水当量平均出流概率： U 0 =q 0mK h /(0.2N g T ⨯3600)(％)=200⨯3.5⨯2.5/(0.2⨯4⨯24⨯3600)=2.53％式中：U---生活给水管道的最大用水时卫生器具给水当量平均出流概率（％）q---最高用水时的用水定额；m--- 每户用水人数；Kh---小时变化系数；Ng—每户设置的卫生器具给水当量数；T----用水时数（h）；0.2----一个卫生器具给水当量的额定流量（L/s）.2）根据计算管段上的卫生器具给水当量总数，按3.6.4-2计算出最大用水时卫生器具给水当量的同时出流概率：U=[1+αc （Ng-1）0.49]/ Ng5.0（％）U---计算管段的卫生器具给水当量同时出流概率（％）Ng—计算管段的卫生器具给水当量数.3）根据计算管段上的卫生器具给水当量同时出流概率，按3.6.4-3计算得计算管段的设计秒流qg：qg =0.2U Ng本设计中用水卫生器具有洗脸盆、淋浴器、坐式大便器、浴盆。

给排水毕业设计计算书

给排水毕业设计计算书给排水毕业设计计算书一、引言给排水工程是建筑物中不可或缺的一项基础设施，它涉及到供水、排水、污水处理等方面。

在建筑物的设计中，给排水系统的合理设计和计算是至关重要的。

本文将对给排水毕业设计计算书进行详细的讨论和分析。

二、设计参数在进行给排水系统设计计算时，需要明确一些基本的设计参数。

首先是建筑物的类型和用途，不同类型的建筑物对给排水系统的需求是不同的。

其次是人口密度和用水量，这些数据将直接影响到给水管道和排水管道的尺寸和容量。

此外，还需要考虑地理环境因素，如降雨量、地下水位等。

三、给水系统设计计算给水系统的设计计算主要包括供水管道的尺寸和水压计算。

首先需要确定建筑物的总用水量，然后根据用水量和水压要求计算出供水管道的尺寸。

在计算过程中，还需要考虑管道的材料、摩阻系数等因素。

同时，还需要进行水压计算，以确保供水系统的正常运行。

四、排水系统设计计算排水系统的设计计算主要涉及到排水管道的尺寸和坡度计算。

首先需要确定建筑物的排水量，包括雨水排水和污水排水。

然后根据排水量和管道材料的流量特性计算出排水管道的尺寸。

在计算过程中，还需要考虑排水管道的坡度，以确保排水的畅通和正常运行。

五、污水处理设计计算污水处理是给排水系统中的重要环节，它涉及到污水的收集、处理和排放。

在设计计算中，需要确定污水的产生量和水质要求。

然后根据产生量和水质要求选择合适的处理工艺和设备。

在计算过程中，还需要考虑处理设备的处理效率和运行成本。

六、其他设计计算除了给水、排水和污水处理外，还需要进行其他相关的设计计算。

例如，雨水收集和利用系统的设计计算，包括雨水的收集面积和储存容量的计算。

还有给排水系统的施工图设计计算，包括管道的布置和连接方式的计算。

七、案例分析为了更好地理解给排水毕业设计计算书的实际应用，我们可以进行一些案例分析。

以某一建筑物为例，根据设计参数和需求进行给排水系统的设计计算，并分析计算结果的合理性和可行性。

公司办公楼给排水系统设计计算书

目录建筑给排水设计计算说明书一．原始资料 (2)二．给水系统的设计计算.......................................3. 三．消火栓系统的设计计算. (15)四．自动喷水灭火系统设计计算 (20)五．排水系统的设计计算 (26)六．相关问题补充说明 (32)参考文献 (33)一、原始资料（1）工程概况本工程为某公司办公大楼，大楼总建筑面积37046m2,大楼地上共一十九层，地下一层，地下一层为车库，设备用房，一层为大堂，二~四层为敞开式办公室，五~十九层为办公室，屋顶为机房层。

剖面设计：主楼建筑高度76.30m，地下一层高度为5.00m，一层高度为5.2m,二至四层高度为4.20m,五至十九层高度为3.9m。

根据大楼的性质用途及建设单位的要求，室内有完善的给排水供应系统，该大楼要求消防给水安全可靠，设置独立的消火栓给水系统和自动喷水灭火系统，气体灭火系统以及灭火器，每个消火栓箱内设电钮，消防时直接启动消防泵，生活水泵要求自动启动，空调补水按8m3/h计。

（2）给水水源该大楼以城市管网为水源，以东、南侧城市道路干管（DN300mm）中取水，低水压约为0.31Mpa.（3）排水条件城市排水管网为雨污分流，污、废合流制排水系统，室内生活污水需经化粪池处理后或经污水处理设备处理后允许排入城市下水道。

二．给水系统的设计计算（一）给水系统的设计本工程设计最高日用量为100m3/d,最高日最大时用水量为15m3/h时变化系统系数取K h=1.5。

市政供水系统网供水最低压力为0.31Mpa。

给水系统分区：本工程分三个区：地下室至5层为低区，直接由市政管网供水，6~13层为中区，由隔膜式气压罐与变频泵经减压阀后供水，14~19层为高区，由隔膜式气压罐与变频泵供水，减压给水方式的优点是：水泵台数少，管道简单，投资教省，设备布置集中，维护管理简单，采用气压罐给水，气压罐可设在任何高度，施工安装简便，水质不易污染，投资省，建设周期短，便于实施自动控制。

给排水计算书

给排水计算书一．给排水设计依据:1.《人民防空地下室设计规范》GB50038-20052.《人民防空工程防化设计规范》RFJ013-20103.《人民防空工程设计防火规范》GB50098-20094.《人民防空工程柴油电站设计标准》(RFJ2-91)5.《人民防空医疗救护工程设计标准》(RFJ005-2011)6.《建筑给水排水设计规范》GB50015-2003（2009版)二．工程概况：本工程平时功能为汽车库，战时为甲类防空地下室，共含有11个防护单元、1个移动电站、1个固定电站。

其中8个防护单元防护等级为二等人员掩蔽部，2个防护单元为物资库，防护等级为核6级、常6级，防化等级为丙级；1个防护单元为中心医院，防护等级为核5级常5级，防化等级为乙级。

三．战时水箱容积计算：1.防护单元一(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装2.防护单元二(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1000, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1000×4×7/1000=32.2m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=32.2+3+0.6=35.8m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1000, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1000×4×15/1000=69.0m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装3.防护单元三(物资库)：a 战时生活水量掩蔽人数m=20, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×20×4×7/1000=0.64m3战时饮用水量b掩蔽人数m=20, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×20×4×15/1000=1.4m3口部洗消水量3m3Q=0.64+1.4+3=5m3取5m3水箱设在人防主要出入口处设水箱1个：尺寸为：2000×1500×2000 临战安装4.防护单元四(二等人员掩蔽部)：a 战时生活用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1100×4×7/1000=35.4m3口部洗消水量3m3Q生=35.4+3+0.6=39.0m3取40m3设40T生活水箱三个：尺寸为6000×4000×2000 临战安装b战时饮用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1100×4×15/1000=75.9m3取80m3设40T饮用水箱六个：尺寸分别为：6000×4000×2000 临战安装5.防护单元五(物资库)：a 战时生活水量掩蔽人数m=20, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×20×4×7/1000=0.64m3战时饮用水量b掩蔽人数m=20, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×20×4×15/1000=1.4m3口部洗消水量3m3Q=0.64+1.4+3=5m3取5m3水箱设在人防主要出入口处设水箱1个：尺寸为：2000×1500×2000 临战安装6.防护单元六(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装7.防护单元七(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1100×4×7/1000=35.4m3口部洗消水量3m3Q生=35.4+3+0.6=39.0m3取40m3设40T生活水箱三个：尺寸为6000×4000×2000 临战安装b战时饮用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1100×4×15/1000=75.9m3取80m3设40T饮用水箱六个：尺寸分别为：6000×4000×2000 临战安装8.防护单元八(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装9.防护单元九(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1200, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1200×4×7/1000=38.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=38.6+3+0.6=42.2m3取42m3设42T生活水箱一个：尺寸为5500×4500×2000 临战安装b战时饮用水量掩蔽人数m=1200, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1200×4×15/1000=82.8m3取84m3设42T饮用水箱两个：尺寸分别为：5500×4500×2000 临战安装10.防护单元十(中心医院)：a 战时生活用水量（1）工作人员掩蔽人数m=244，q生=30L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×244×30×7/1000=58.9m3（2）伤员掩蔽人数m=151，q生=60L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×151×60×7/1000=36.5m3（3）淋浴洗消用水量计算：掩蔽人数m=395，洗消人员百分数取10%，淋浴器4套V洗=n×b×q1=395×0.1×40=1580L每套淋浴器的热水供应量取400L，则淋浴器热水供应量为：V器=N×q2=4×400=1600LV洗<V器，热水供应量按V洗计算即1580L淋浴洗消水量取1.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=58.9+36.5 +1.6+3+0.6=100.0m3选用电热水器型号为RS1000-30 2套b战时饮用水量掩蔽人数m=395, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×395×5×15/1000=34.1m3Q总=100+34.1=134.1m3 取140T设140T生活饮用合用混凝土水库平时安装到位11.防护单元十一(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=795, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×795×4×7/1000=25.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=25.6+3+0.6=29.2m3取30m3设20T生活水箱一个：尺寸为4500×4000×2000 临战安装b战时饮用水量掩蔽人数m=795, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×795×4×15/1000=54.9m3取60m3设35T饮用水箱一个：尺寸分别为：4500×4000×2000 临战安装四．移动电战1.储油量计算(战时采用规格为200L/只的油桶储油)L=0.24×120×24×8/1000=5.5tN=5.5*1000/0.855/200=32只2.冷却贮水箱2m3尺寸1200×1000×2000四．固定电站1．冷却水量设调节水温混合水池，容积6m3。

给排水计算书

给排水计算1、给水系统计算：1.1用水量如下表：住宅冷水给水设计秒流量公式采用q g=0.2×U×N g，其中U=1+αc(N g-1)0.49Ng，αc =0.01512。

-1F由市政给水管网直供水，在此不作计算。

1.2加压给水系统1区(1F~8F)：设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.0+21+6+8=40m设备选择:TQG-12/0.40-3-5.5 （两用一备）单泵Q=12m3/h H=40m N=5.5kw 1.3加压给水系统2区(9F~16F)：设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.4+45+14=64.4m 设备选择:TQG-12/0.65-3-7.5 （两用一备）单泵Q=12m3/h H=65m N=7.5kw2.消火栓给水系统计算：2.1消防用水量：水池：252吨2.2选用水泵扬程计算：H=H1+H2+H3式中：H—消防水泵扬程。

（mH2O）H1—地下水池最低水位至系统最不利点消火栓高差。

（mH2O）H2—消防栓口所需压力。

（mH2O）H3—水泵至最不利点消火栓管路的水头损失。

（mH2O）计算值为：H=5.4+45+1.1+15+20=86.5m设备选择: XBD20-90-HY （一用一备）Q=20l/s H=90m N=37Kw3、喷淋给水系统计算：3.1以地下一层取160m2为最不利作用面积，计算管网水力计算(局部水头损失按沿程水头损失20%计)3.2选用水泵扬程计算：H=HP+HP j+Hh p+Hb j式中：H—喷淋水泵扬程（mH2O）HP—最不利点喷头所需压力（mH2O）Hp j—最不利点喷头至地下水池最低水位之间的几何高差（mH2O）Hh p—最不利点喷头至水泵吸水管之间管道损失。

建筑给排水计算书.doc

1.建筑给水系统设计 (1)1.1给谁用水定额及时变化系数 (1)1.2最高日用水量 (1)1.3最大时用水量 (1)1.4设计秒流量 (1)1.5给水管网水力计算 (1)1.6水表的选择及水头损失计算 (4)1.6.1水表选择 (4)1.6.2给水系统所需压力 (5)2.建筑排水系统设计 (5)2.1生活排水设计秒流量计算公式 (5)2.2排水定额 (6)2.3排水管网的水力计算 (6)2.3.1横管的水力计算 (6)2.3.2立管计算 (9)3.建筑消防系统设计 (11)3.1消防栓布置 (11)3.2水枪喷嘴出所需的水压 (11)3.3水枪喷嘴的出流量 (12)3.4水带阻力 (12)3.5消火栓口所需水压 (12)3.6水力计算 (13)3.7消防水箱 (14)1.建筑给水系统设计1.1给谁用水定额及时变化系数已知，该办公楼预计工作人员250人，查手册可知办公楼的每人每班最高日用水量为30，小时变化系数Kh 为1.5，使用时数8h 。

1.2最高日用水量d m d mq Q d d /10/L 10000402503==⨯==；式中 d Q --最高日用水量，d m /3； m —用水人数；d q —最高日生活用水定额，L/（人.d ）1.3最大时用水量h Q =Q p ·K h=（Q d /T ）·K h=1.875m 3/h1.4设计秒流量根据规范，办公楼的生活给水设计秒流量计算公式为：Nqggα2.0=（L/s ）其中，α取值1.5，则Nq gg3.0=，Ng为计算管段卫生器具给水当量总数，0.2L/s 为一个当量。

1.5给水管网水力计算1、计算步骤1) 绘制轴测图，根据轴测图选择最不利配水点，确定计算管道；2) 以计算管段流量变化处为节点，从最不利配水点开始进行节点编号，将计算管段划分为计算管段，并标出两节点计算管段的长度； 3) 根据设计秒流量公式，计算各管段的设计秒流量值； 4) 进行给水管网的水力计算； 5) 确定非计算管路各管段的管径。

某某办公楼给排水计算书

本工程室内消火栓选用口径为 19mm 的水枪，每个消火栓配备一条 DN65 的麻质水带，长度为 25m，消火栓箱内设置直接启动消火栓加压泵的远程启泵按钮。消火栓箱采用组合式，下层设置灭火器。 2）室内消火栓系统的布置：
室内消火栓给水管网与消防加压泵相连，并横向布置为环状；当其中一条进水管发生故障时，另一条仍能供给系统所需用水量。
管道采用内外壁热镀锌钢管，干管两侧每根配水支管上设置的喷头数均不超
过 8 个。系统的管路设 0.003 的坡度坡向配水立管，以便泄水排污。
（1）系统设计流量的计算：
a．喷头流量的计算：
喷头流量按下式计算：
q = K 10P
……（9）
式中： q ——喷头流量（L/min）；
-6-
P ——喷头工作压力（MPa）； K ——喷头流量系数。 b．系统设计流量的计算：系统的设计流量应按最不利点处作用面积内喷头同时喷水的总流量确定：
qP 0.121.5 6.25 1.50 1.95 L/s
管径为 De110，流量 qP ＜2.50L/s，满足要求。 3. 消防系统（1）概况： 1）消防用水量：
本工程室外消火栓用水量为 20L/s，室内消火栓用水量为 15L/s。 2）消防水箱：
本工程消火栓系统采用临时高压给水方式。在综合楼屋顶水箱间内设置有效容积为 18m3 的消防水箱及消防增压稳压装置（ZW（L）-Ⅰ-XZ-10）；消防水箱保证火灾初期 10min 的消防用水量。 3）消防水池：
-4-
所有消火栓栓口安装高度为距地 1.10m。 3）消火栓系统水力计算： a．消火栓的水枪充实水柱、流量和喷嘴压力的确定：
水枪充实水柱长度按下式计算：
SK
=
H1－H 2 sin α
