汽车车身构造与维修 第一章 汽车车身的结构及特点
1第一章汽车车身结构讲课用概述
三段双梁式车架
1.2.1车架结构
双梁式车架
单梁式车架
单双组合式车架
1.2.1非承载式车身
优点:
减振性能好：发动机和底盘各主要总成，直接装配在介 于车身主体的车架上，能较好地吸收来自各方面的冲 击与振动。 工艺简单：壳体与底架共同组成车身主体，它与底盘 可以分开制造、装配，然后 再组装到一起，总装工艺 因此而简化。 易于改型：以车架作为车身的基础，易于按使用要求 对车身进行改装、改型 和改造。 安全性好：当汽车发生碰撞事故时，冲击能量的大部 分由车架吸收，对车身主体 能起一定的保护作用。
4.鱼形汽车
１.１.１ 汽车车身发展史 6.楔形汽车
“鱼形鸭尾式”车型虽然部分地克服了汽车高速行驶时 空气的升力，但却未从根本上解决鱼形汽车的升力问题。 设计师最终找到了一种新车型——楔形。
第一次按楔形设计的汽车是1963年的司蒂倍克〃阿本提。 1968年，通用公司的奥兹莫比尔〃托罗纳多改进和发展了 楔形汽车，1968年又为凯迪拉克高级轿车埃尔多所采用。 楔形造型主要在赛车上得到广泛应用。
固有频率震动低，噪音小 。
1.2.2承载式车身优缺点
缺点：
底盘部件与车身结合部在汽车运动载荷的作用下， 易发生疲劳损伤 。
乘客室易受到来自汽车底盘的振动与噪声的影响。 事故碰撞导致的汽车整体变形复杂，会直接影响到 汽车的行驶性 能。
汽车碰撞钣金维修作业中复原参数时，须使用专门 设备和特定的检查与测量手段。
１.１.１ 汽车车身发展史 （视频）
总之，汽车车身给驾驶人提供便利的工作 条件，给乘员提供舒适的乘坐条件，保护 他们免受汽车行驶时的振动、噪声、废气 的侵袭以及外界恶劣气候的影响，并保证 完好无损地运载货物且装卸方便。

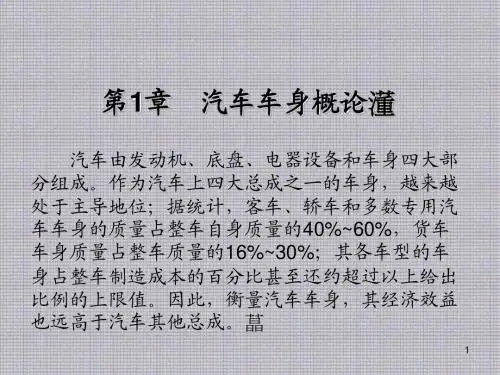

汽车车身结构与维修第1章 汽车车身概论
14
3)非承载式车身的缺点。非承载式车身结构的 缺点有以下几个方面：①整车自重增加。由于设计 计算时不考虑车身承载，故必须保证车架有足够的 强度和刚度，从而使整车自重增加。②整车高度增 大。由于底盘和车身之间装有车架，所以使整车高 度增加。③制造设备昂贵。车架是汽车上最大而且 质量较大的部件，所以必须具备有大型的压床以及 焊接、工夹具和检验等一系列复杂设备，因而其制 造设备价格昂贵。
24
1）轿车车身 轿车车身（如图1－9）主要由发动机盖、车 顶盖、行李箱盖、翼子板、前围板、立柱等几部分 构成的。轿车车身结构中常用钢板的厚度为0.6～3 mm，大多数零件用材厚度是0.8～1.0 mm。
25
图1－9 轿车白车身
26
1)发动机盖。发动机盖(又称发动机罩)是最醒 目的车身构件，是买车者经常要查看的部件之一。 对发动机盖的主要要求是隔热隔音、自身质量轻、 刚性强。发动机盖在结构上一般由外板和内板组成， 中间夹以隔热材料，内板起到增强刚性的作用，其 几何形状由厂家选取，基本上是骨架形式。发动机 盖开启时一般是向后翻转，也有小部分是向前翻转。
1
第一节 车身的特点 一、车身的涉及面广 总的来看，由于汽车车身的独特性，使得其生 产工艺、结构力学、人体工程学、技术美学、交通 运输工程、用户心理、企业管理乃至供销等各种彼 此分野很大的学科甚至很多非技术领域的知识紧密 地结合在一起。
2
二、车身造型设计风格独特 汽车已经发展成为一种普及的现代化交通工具 ，它以其具有动感的造型特点加上装饰和色彩，既 可以美化市容市貌、点缀大自然环境，又能给人以 美的享受和强烈的精神感染。它已成为人们喜闻乐 见以及与人们日常生活息息相关，不可缺少并具有 双重功能的工艺美术品。
19
车身构造与维修知识点
车身构造与维修知识点车身是指汽车的外部结构组成部分，包括车厢、车门、车顶、车尾等。
在汽车保养和维修过程中，了解车身的构造和维修知识是必不可少的。
本文将介绍一些与车身构造和维修相关的知识点，帮助读者更好地了解汽车维修。
一、车身构造车身的构造复杂多样，不同型号和品牌的汽车在车身结构上也有所不同。
然而，从整体上看，车身通常由钢板和塑料构成。
钢板是车身的主要材料，一般由冷轧钢板制成。
塑料主要用于制造车身的外部部件，如保险杠和车灯框等。
车身结构一般分为以下几个部分：车顶、车厢、车门、车尾和底盘。
车顶是车身的最上部分，起到保护车内乘客和货物的作用。
车厢是车身最大的部分，容纳着驾驶室和乘客座位。
车门是车身与外界联系的重要通道，可以打开和关闭。
车尾是车身的最后部分，用于组装尾灯和其他辅助设备。
底盘是汽车底部结构，支撑着整个车身。
二、车身维修车辆在使用过程中，会因为事故、磨损或老化导致车身出现各种损坏和故障。
为了确保车辆的正常运行和安全性，及时修复车身问题至关重要。
下面是一些常见的车身维修知识点：1.车身钣金车身钣金是指修复和恢复车身钢板的过程。
常见的车身钣金工作包括车身局部翻板、冲击修复、切割焊接等。
这些工作需要经验丰富的专业技师进行，以确保车身结构的完整性和稳定性。
2.喷漆修复喷漆修复是指修复车身漆面的过程。
车身的漆面容易遭受外界环境的侵蚀，如日晒、雨水、酸雨等。
对于车身漆面的划痕、褪色和生锈等问题，喷漆修复是一种常见的解决方法。
修复车身漆面需要选用适当的喷漆设备和材料，同时注意色彩的匹配，以保证修复效果的美观和持久性。
3.零部件更换车身维修还涉及到零部件的更换。
例如，车身的保险杠、车灯、车窗等需要经常更换。
对于车主来说，了解零部件的更换方式和步骤可以帮助他们在需要时自行更换，减少维修费用。
4.车身维保定期进行车身维保是保证车身长期使用的重要措施。
车身维保包括车身清洁、防锈处理和蜡贴等。
车主可以定期清洗车身，使用防锈剂进行涂抹，同时定期为车身打蜡，以保持车身的亮度和抗腐蚀性。
汽车车身结构及特点PPT课件
2）驾驶室的安装机构
翻转式驾驶室的前部支承 1—扭力杆 2—管梁 3—驾驶室座 4—锁定杠杆 5—锁定销 6—支架 7—车架
翻转式驾驶室的后安装机构 1—定位板 2—安装杠杆 3—安全锁钩 4—穿孔 5—爪形挂钩 6—导板 7—导销
（2）长头式货车驾驶室
长头式驾驶室的外形
a)鳄口型
b)车头翻转型
底架或车架多用高强度钢板冲压成形后组焊而成，采 用封闭型截面梁时，应注意端口的封闭与通风。表面锐 边应修磨平整。
2. 骨架
骨架的寿命在一定程度上决定着骨架式车身的耐久性。 用抗扭性很高的异形钢管构成的骨架，寿命长、工艺性好, 但成本高。
客车车身骨架
3. 车顶
车顶是车身上重要的基础构件，其载荷主要来自于行 李架、扶手座。承载式车身的车顶还与车身的其他构件 一起，共同承受车身整体的变形应力。采用具有一定深 度拱形顶盖，可使车顶的承载能力得到提高，沿顶盖的 周边是箱形断面的圈梁，它与窗柱的刚性连接提高了车 身的整体性。
货车车厢形式 a)栏板式 b)集装箱式 c)平板式
（1）平板式 平板式车厢主要用于承运集装箱，与其他各类货车车 厢相比，其区别在于平板四周装有集装箱锁，是专为防止 集装箱在运输过程中发生倾翻和位移而设置的。 （2） 栏板式 车厢的沿周装有可开启的挡货栏板，较短的车厢为单 开式（一般为后开），其余车厢栏板均为固定式。
汽车车身结构及特点
—汽车构造知识
第一节 车身结构 第二节 车身附件
第一节 车身结构
学习目标
1.了解车身的基本结构。 2.掌握车身的基本组成。
一、轿车车身壳体结构
轿车车身壳体 1—发动机罩 2—前窗柱 3—中柱 4—顶盖 5—车顶边粱 6—车底 7—行李箱
汽车车身修复-学习情景2-1汽车车身构造与修理工具125
116 11
朱明工作室
zhubob@
2012-6-3
授人以鱼不如授人以渔
116 12
朱明工作室
zhubob@
2012-6-3
授人以鱼不如授人以渔
116 13
朱明工作室
zhubob@
2012-6-3
授人以鱼不如授人以渔
116 14
非承载式-车架与车身
2012-6-3
授人以鱼不如授人以渔
116 26
承载式车身(车架与车身)
朱明工作室
zhubob@
2012-6-3
授人以鱼不如授人以渔
116 27
综合车身
朱明工作室
zhubob@
大梁式和承载式车架是占绝大多数的主流 车架形式，但它们都分别有着显著的缺点， 即笨重和刚度不足。于是近年出现了融合 这两者优点和车架设计方案。 三菱PAJERO IO的独创车架，在承载式结 构的车厢底部增加了独立的钢框架，可以 认为是简化的大梁结构，从而在保证刚度 的同时，重量和重心又比大梁式结构大为 下降。
2012-6-3
授人以鱼不如授人以渔
116 18
朱明工作室
zhubob@
2012-6-3
授人以鱼不如授人以渔
116 19
承载式车身
朱明工作室
zhubob@
承载式车身：用金属制成坚固的车身，再 将发动机、悬架等机械零件直接安装在车 身上。这个车身承受所有的载荷，充当车 架，实际上是“无车架结构的承载式车身” 承载式车身由钢（较先进的是铝）经冲压、 焊接而成，对设计和生产工艺的要求都很 高。成型的车架是个带有坐舱、发动机舱 和底板的骨架，我们所能看到的光滑的汽 车车身则是嵌在骨架上的覆盖件。
汽车整车结构知识点总结
汽车整车结构知识点总结汽车是由各种部件组成的机械设备，它们构成了汽车的整车结构。
汽车整车结构是汽车工程学中的一个重要内容，它包括了汽车的各个部件和系统，以及它们之间的连接和配合关系。
本文将对汽车整车结构的各个方面进行详细的介绍和总结。
一、车身结构1. 车身结构的基本组成(1) 车身骨架：车身骨架是汽车车身的主要支撑结构，它由车身的各种横梁、纵梁和支撑件组成，以保证汽车的整体刚度和稳定性。
(2) 车身外壳：车身外壳是汽车车身的外部保护结构，它由各种钣金板材制成，可以起到防护和美观的作用。
2. 车身结构的分类(1) 敞篷车结构：敞篷车的车身结构主要由车身骨架和车身外壳构成，不像封闭车型那样有固定的车顶。
(2) 封闭车结构：封闭车的车身结构是相对封闭的，它主要由车身骨架和车身外壳构成，车身外壳几乎包裹了整个车身。
3. 车身材料及工艺(1) 车身材料：汽车车身的材料一般选择高强度的钢材或者铝合金材料，以保证车身的强度和轻量化。
(2) 车身工艺：车身工艺包括汽车车身的冲压、焊接、喷涂等工艺过程，它们对车身的质量和外观有着重要的影响。
二、底盘结构1. 底盘的基本组成(1) 车轮和轮胎：车轮和轮胎是汽车底盘的基本部件，它们直接接触地面，承担汽车的行驶和转向任务。
(2) 悬挂系统：悬挂系统是汽车底盘的重要组成部分，它包括悬架、弹簧和减震器，可以保证车身的稳定性和舒适性。
2. 底盘的分类(1) 前置前驱：前置前驱的底盘结构是汽车发动机放置在前轴前方，通过前轮传动的方式驱动汽车。
这种结构具有较高的空间利用率和经济性。
(2) 前置后驱：前置后驱的底盘结构是汽车发动机放置在前轴后方，通过后轮传动的方式驱动汽车。
这种结构具有较好的操控性和动力性能。
(3) 前置四驱：前置四驱的底盘结构是汽车发动机放置在前轴前方，通过前后轮同时传动的方式驱动汽车。
这种结构具有较好的通过能力和越野性能。
3. 底盘结构的材料及工艺(1) 底盘材料：汽车底盘的材料一般选择高强度的合金材料，以承受汽车的各种力的作用。
汽车车身结构与维修第一章车身结构分类及主要性能
第一章 车身结构分类及主要性能
4) 薄壳式车身 薄壳式车身(见图1-16)又称为应力壳体式车身结构，是 飞机机身薄壳结构的移植和运用。它没有像骨架式车身那 样的独立骨架，构成车身整体并取代骨架作用的是板块式 构件，结构应力亦由这些板式构件承担，如顶盖、车底、 侧板、车身构件等。
第一章 车身结构分类及主要性能 图1-16 薄壳式车身
第一章 车身结构分类及主要性能
2．按车身外形分类 轿车车身的形状，主要由座椅位置和数量、车门数量、 顶盖变化、发动机和备胎的布置等因素决定。 1) 按车身背部结构分类 (1) 折背式车身。这是指车身的背部有角折线条的车身 形式，也被称为浮桥式、船形等，如图1-3所示。其主要特 征是车身由明显的头部、中部和尾部三部分组成，大多数 都布置有两排座位。这种轿车按车门数可分为二门式和四 门式。
第一章 车身结构分类及主要性能 图1-3 折背式车身
第一章 车身结构分类及主要性能
(2) 直背式车身。这种车身的后风窗和行李厢连接近似 平直，比折背式更趋流线型，有利于降低空气阻力，且使 后行李厢的空间加大。这种车型也叫做快背式、溜背式车 身等，如图1-4所示。
第一章 车身结构分类及主要性能 图1-4 直背式车身
第一章 车身结构分类及主要性能
1.1.3 货车车身结构分类 1. 按驾驶室与发动机的相对位置分类
货车上的发动机一般都是前置的，发动机中置和后置的 货车一般是由其他车型变形而来的，而且也极少见。就发动 机前置而言，按其与驾驶室的相对位置可分为如下形式。
1) 长头式 长头式车身的发动机布置在驾驶室之前，单独有凸出的 发动机罩，如图1-17所示。这种形式车身的发动机维修方便， 操纵机构也较简单，汽车在路况较差的情况下通过性较好。 其缺点是轴距和总长相对较大，视野较差。所以长头式车身 多用于中型和重型货车。
汽车车身识图 第一章 汽车车身及制图
前隔板是发动机罩和风窗玻璃之间的过渡段车身，有时也叫“火 墙”或“前脑门”，是隔在车身前部与中部乘坐舱之间的板，它 通常是焊接在一起的。
翼子板从前车门一直延伸至保险杆，它盖住了前悬架部分和内围 板。通常它是由圆周上的一圈螺栓固定在上面的。
保险杆总成用螺栓连接到车架前角或纵梁上，以吸收小的撞击。
上一页 下一页 返回
第二节 轿车车身
各部件可以直接与车身相连，所以就取消了车架。这种形式又有 底座（或底架）承载式（底座或底架部分较强，它承担了大部分 载荷）和整体承载式（整个车身形成一个参与承载的整体）两种。 承载式车身具有更轻的质量、更大的刚度和更低的高度。
上一页 下一页 返回
第一节 汽车车身简介
二. 汽车车身的基本结构
1. 车身壳体 车身壳体的结构有两大类： （1）轿车、客车均为整体式车身壳体； （2）货车、专用车由驾驶室（又有长头、平头之分）和货厢（有
为了便于在汽车车身修理工作中进行交流，通常将一个汽车车身 分成三个部分：前部、中部和后部。应该懂得这些部分是如何构 成的，以便能够正确修复它们，见图1-10。
前部也叫鼻部，包括前保险杆到火墙之间的所有部件。保险杆、 格栅、车架边框、前悬架是前部部件，通常发动机也是汽车前部 的一部分。
汽车车身结构
第一节 汽车车身概述
• 节约能源的另一个方面是轻量化，汽车的轻量化直接关系到燃料利 用率。达到造型轻量化主要考虑车身外围板，因为车身外围板约占车 身质量的20 %。以减薄外围板实现轻量化，往往采取使用高强度钢 板，增大基准面曲率、加强筋、折线等结构来达到抗拉伸性、耐压痕 性、耐锈蚀性的要求。
• 1.车身壳体 • 轿车、客车一般均为整体式车身壳体，货车、专用车一般由驾驶室
(又有长头、短头、平头之分)和货厢两部分组成。汽车车身壳体按结 构形式分为骨架式、半骨架式和无骨架式三个类型，车身壳体按受力 型式分为非承载式、半承载式和承载式三种类型。
上一页 下一页 返回
第一节 汽车车身概述
• 2.车身钣金件 • 车身钣金件有水箱罩、发动机罩、翼子板、挡泥板、驾驶室踏脚板、
身相连，所以取消了车架。这种型式又有底架(或底座、基础)承载式 和整体承载式两种:底架承载式，底架部分较强，它承担了大部分载 荷;整体承载式，整个车身形成一个参与承载的整体。承载式车身具 有更轻的质量、更大的刚度和更低的高度。
上一页 下一页 返回
第一节 汽车车身概述
• 二、汽车车身的基本结构
• 虽然汽车车身的用途不同，承载型式各异，但各种汽车的车身通常 都包括以下一些基本结构。
上一页 下一页 返回
第一节 汽车车身概述
• 有些车辆的车身与车架之间设有缓冲结构，也就是说当车辆受到撞 击时，使车身、车架的变形按照事先设计的方向进行，达到缓冲的目 的，图1-2(a)所示，车架上用圆圈标出的部位强度比较弱，是特地用 来作前后端严重碰撞缓冲的。图1-2(b)为车身前后碰撞力传递路径与 缓冲构件的变形，减轻撞击产生的力。了解这些结构的作用，就可避 免盲目加固变形缓冲部位，反而失去了安全保护的作用。
