空分装置原理
空分设备原理

空分设备原理
空气分离的基本原理是利用低温精馏法,将空气冷凝成液体,按
照各组分蒸发温度的不同将空气分离。
双级精馏塔在上塔顶部和
底部同时获得纯氮气和纯氧气;也可以在主冷的蒸发侧和冷凝侧
分别取出液氧和液氮。
精馏塔中空气分离分为两级,空气在下塔
进行第一次分离,获得液氮,同时得到富氧液空;富氧液空被送
向上塔进行精馏,获得纯氧和纯氮。
上塔又分为两段:以液空进料
口为界,上部为精馏段,精馏上升气体,回收氧组分,提纯氮气
纯度,下段为提馏段,将液体中的氮组分分离出来,提高液体的
氧纯度。
工艺流程
1、空气压缩:空气被空气压缩机压缩至0。
5~0。
7Mpa;
2、预冷:空气在预冷机组中预冷到5℃~10℃,并分离水分;
3、纯化:空气在分子筛纯化器中清除剩余水分、二氧化碳和碳氢化合物;
4、空气膨胀:空气在膨胀机中膨胀制冷以及提供装置所需的冷量;
5、换热:空气在分馏塔住换热器中与返流的氧气、氮气、污氮气进行换热,被冷却接近液化温度并把返流的氧气、氮气、污氮气反复热到环境温度;
6、过冷:氮气在过冷器中过冷节流前的液空和液氮;
7、精馏:空气在精馏塔中进行精馏分离,在上塔顶部获得产品氮气,在上塔底部获得产品氧气。
空分装置基本原理

空分装置基本原理嗨,朋友们!今天我想和你们聊聊一个超级神奇的东西——空分装置。
你们知道吗?这玩意儿就像是一个空气的魔法师,能把我们身边无处不在的空气变得“面目全非”,分离出各种有用的气体呢!那空分装置到底是怎么做到的呢?这得从空气的组成说起。
空气啊,可不是一种单纯的气体,它就像一个大杂烩,里面混合着好多不同的气体成分,氮气、氧气、氩气,还有少量的二氧化碳、氢气等等。
这些气体就像一群小伙伴,混在一起过日子。
空分装置首先要做的,就像是把一群混在一起的小动物按照种类分开一样。
它利用了不同气体的沸点不同这个特性。
沸点呢,就好比是每个气体小伙伴的“脾气”,有的气体“脾气”火爆,沸点低,稍微一加热就想跑;有的气体就比较“沉稳”,沸点高,需要更高的温度才肯活动。
我给你们打个比方吧。
想象一下,空气是一个大宿舍,里面住着氮气、氧气等各种气体室友。
空分装置就像是宿舍管理员,想把这些室友按照不同的规则分开。
它开始给这个“宿舍”降温、加压。
这就好比是给这些室友们来点压力,让他们老实点。
当温度和压力达到一定条件的时候,那些沸点低的气体,比如说氮气,就先变成液态了。
这就像宿舍里比较怕冷的小伙伴,先裹上了一层厚厚的被子(变成液态)。
然后呢,再通过一些巧妙的设计,比如蒸馏塔之类的设备,就可以把液态的氮气分离出来啦。
我曾经和一个在空分装置工厂工作的老师傅聊天。
他跟我说啊,“这空分装置啊,就像是一个大厨师在做菜,不同的气体就是食材,要把它们按照不同的顺序和方法分开处理。
”他那一脸自豪的样子,我到现在都还记得呢。
氧气的分离也是类似的道理。
不过氧气相对氮气来说,沸点稍微高一点。
就好像是氧气这个室友比氮气更能抗冻一点。
在空分装置的操作下,逐步调整温度和压力,就能把氧气也单独拎出来了。
这氧气可不得了啊,在医疗上,它就像生命的救星,对于呼吸困难的病人来说,那就是能让他们重新呼吸顺畅的神奇力量;在工业上,那也是钢铁冶炼等好多行业离不开的好帮手呢。
空分装置基本原理和过程

空分装置基本原理和过程以空分装置基本原理和过程为标题,我们来详细介绍一下。
一、基本原理:空分装置是一种用于将混合气体分离成不同组分的装置。
其基本原理是根据组分在给定条件下的物理性质差异,通过一系列分离步骤将混合气体分离成纯净的组分。
常见的物理性质包括沸点、相对挥发性、溶解度等。
二、过程:空分装置的过程通常包括压缩、冷却、脱水、除尘、分离等多个步骤。
下面将逐一介绍各个步骤的基本原理和操作过程。
1. 压缩:混合气体首先经过压缩,提高气体的密度和压力,以便后续步骤的操作。
压缩过程通常采用压缩机完成。
2. 冷却:经过压缩后的混合气体需要冷却,以降低气体温度并增加气体的相对密度。
冷却过程通常采用冷却器,利用冷却介质(如水或液氨)与混合气体进行热交换,使气体冷却至接近露点温度。
3. 脱水:混合气体中的水分会影响后续分离步骤的效果,因此需要对气体进行脱水处理。
常见的脱水方法包括冷凝法、吸附法和膜分离法。
冷凝法利用温度差使水分在冷凝器中凝结,吸附法利用吸附剂吸附水分,膜分离法则利用特殊的膜材料将水分与气体分离。
4. 除尘:混合气体中可能存在固体颗粒或液滴,需要进行除尘处理,以保护后续设备的正常运行。
除尘方法包括重力沉降、惯性除尘器、过滤器等。
5. 分离:经过前面的处理步骤后,混合气体进入分离装置进行最终的组分分离。
常见的分离方法包括吸收、吸附、膜分离和蒸馏等。
吸收法利用不同组分在吸收剂中的溶解度差异,将目标组分吸收至吸收剂中,然后再通过脱吸收剂的方式将目标组分从吸收剂中提取出来。
吸附法利用不同组分在吸附剂上的相对吸附性差异,将目标组分吸附在吸附剂上,然后通过变换吸附剂的条件(如温度、压力等)将目标组分从吸附剂上解吸出来。
膜分离法利用薄膜的选择性透过性,将目标组分通过膜材料的选择性通透性而分离出来。
蒸馏法利用组分的沸点差异,在适当的压力下将混合物加热至沸腾,然后通过冷凝和回收收集不同沸点的组分。
以上就是空分装置的基本原理和过程。
空分技术原理

专科毕业论文题目:学生姓名:学院:专业:班组:指导老师:二零一零年十二月摘要空分装置主要是为气化车间气化炉提供高压氧气,为后部工号密封、置换、吹扫提供氮气,正常生产时为全厂提供仪表空气、装置空气及气化炉开工空气。
此外本装置还提供液氧、液氮产品。
空分装置是以空气为原料。
压缩机组将原料空气提到一定的工作压力送至空分装置,工艺采用膨胀机制冷、节流降温、直至空气液化,利用氧、氮、氩沸点的不同实现产品的分离。
关键字:空分装置氮气氧气压缩机膨胀机制冷节流制冷沸点Abstract绪论一、空气分离的几种方法1、低温法(经典,传统的空气分离方法)压缩膨胀低温法的核心2、吸附法:利用固体吸附剂(分子筛、活性炭、硅胶、铝胶)对气体混合物中某些特定的组分吸附能力的差异进行的一种分离方法。
特点:投资省、上马快、生产能力低、纯度低(93%左右)、切换周期短、对阀的要求或寿命影响大。
3、 膜分离法:利用有机聚合膜对气体混合物的渗透选择性。
2O 穿透膜的速度比2N 快约4-5倍,但这种分离方法生产能力更低,纯度低(氧气纯度约25%~35%)二、学习的基本内容1、 低温技术的热力学基础——工程热力学:主要有热力学第一、第二定律; 传热学:以蒸发、沸腾、冷凝机理为主; 流体力学:伯努利方程、连续性方程;2、 获得低温的方法绝热节流 相变制冷 等熵膨胀3、 溶液的热力学基础拉乌尔定律、康诺瓦罗夫定律(1、2 ,空分的核心、精馏的核心) 4、 低温工质的一些性质:(空气 、O 、N 、Ar )5、 液化循环(一次节流、克劳特、法兰德、卡皮查循环等)6、 气体分离(结合设备) 三、空分的应用领域1、 钢铁:还原法炼铁或熔融法炼铁(喷煤富氧鼓风技术);2、 煤气化:城市能源供应的趋势、煤气化能源联合发电;3、 化工:大化肥、大化工企业,电工、玻璃行业作保护气;4、 造纸:漂白剂;5、 国防工业:氢氧发动机、火箭燃料;6、 机械工业; 四、空分的发展趋势○ 现代工业——大型、超大型规模;○ 大化工——煤带油:以煤为原料生产甲醇; ○ 污水处理:富氧曝气; ○ 二次采油;第一章 空分工艺流程的组成一、工艺流程的组织我国从1953年,在哈氧第一台制氧机,目前出现的全低压制氧机,这期间经历了几代变革:第一代:高低压循环,氨预冷,氮气透平膨胀,吸收法除杂质; 第二代:石头蓄冷除杂质,空气透平膨胀低压循环; 第三代:可逆式换热器; 第四代:分子筛纯化; 第五代:,规整填料,增压透平膨胀机的低压循环; 第六代:内压缩流程,规整填料,全精馏无氢制氩;○全低压工艺流程:只生产气体产品,基本上不产液体产品; ○内压缩流程:化工类:5~8MPa :临界状态以上,超临界; 钢铁类:3.0 MPa ,临界状态以下; 二、各部分的功用净化系统 压缩 冷却 纯化 分馏 (制冷系统,换热系统,精馏系统)液体:贮存及汽化系统; 气体:压送系统;○净化系统:除尘过滤,去除灰尘和机械杂质;○压缩气体:对气体作功,提高能量、具备制冷能力; (热力学第二定律)○预冷:对气体预冷,降低能耗,提高经济性有预冷的一次节流循环比无预冷的一次节流循环经济,增加了制冷循环,减轻 了换热器的工作负担,使产品的冷量得到充分的利用; ○纯化:防爆、提纯;吸附能力及吸附顺序为:2222CO H C O H >>; ○精馏:空气分离换热系统:实现能量传递,提高经济性,低温操作条件; 制冷系统:①维持冷量平衡 ②液化空气 膨胀机 h W ∆+ 方法 节流阀 h ∆膨胀机制冷量效率高:膨胀功W ; 冷损:跑冷损失 Q1 复热不足冷损 Q2 生产液体产品带走的冷量Q3321Q Q Q Q ++≥第一节 净化系统一、除尘方法:1、 惯性力除尘:气流进行剧烈的方向改变,借助尘粒本身的惯性作用分离;2、 过滤除尘:空分中最常用的方法;3、 离心力除尘:旋转机械上产生离心力;4、 洗涤除尘:5、 电除尘:二、空分设备对除尘的要求对0.1m μ以下的粒子不作太多要求,因过滤网眼太小,阻力大; 对0.1m μ以上的粒子要100%的除去; 三、过滤除尘的两种过滤方式1、内部过滤:松散的滤料装在框架上,尘粒在过滤层内部被捕集;2、表面过滤:用滤布或滤纸等较薄的滤料,将尘粒黏附在表面上的尘粒层作为过滤层,进行尘粒的捕集;自洁式过滤器:1m μ以上99.9%以上;阻力大于1.5KPa 。
空分设备原理

空分设备原理
空分设备是一种广泛应用于化工、石油、医药等领域的设备,其原理是利用气体的分子大小和亲和性差异来实现气体的分离和纯化。
空分设备主要包括吸附分离、膜分离和膨胀冷却分离等多种技术,下面将分别介绍这些原理及其应用。
吸附分离是利用吸附剂对气体分子的选择性吸附来实现分离的一种方法。
在吸附分离过程中,气体混合物通过吸附塔,不同组分的气体分子在吸附剂表面的亲和力不同,因此会在吸附剂上停留的时间不同,从而实现分离。
吸附分离广泛应用于气体纯化、气体分离和气体储存等领域。
膜分离是利用半透膜对气体分子的选择性渗透来实现分离的一种方法。
在膜分离过程中,气体混合物通过半透膜,不同组分的气体分子由于在膜上的渗透速率不同,因此会在膜的两侧实现分离。
膜分离技术在天然气净化、气体分离和气体液体分离等领域有着重要的应用。
膨胀冷却分离是利用气体在膨胀过程中温度降低导致凝结的原理来实现分离的一种方法。
在膨胀冷却分离过程中,气体混合物通
过膨胀阀膨胀,不同组分的气体由于凝结温度不同,因此会在膨胀过程中发生凝结,从而实现分离。
膨胀冷却分离技术在液化空气、液化天然气和工业气体生产中有着重要的应用。
综上所述,空分设备原理主要包括吸附分离、膜分离和膨胀冷却分离三种技术,它们分别利用气体分子的选择性吸附、渗透和凝结特性来实现气体的分离和纯化。
这些原理在化工、石油、医药等领域有着广泛的应用,为相关产业的发展做出了重要贡献。
希望通过本文的介绍,能够更加深入地了解空分设备原理及其应用,为相关领域的研究和生产提供参考和帮助。

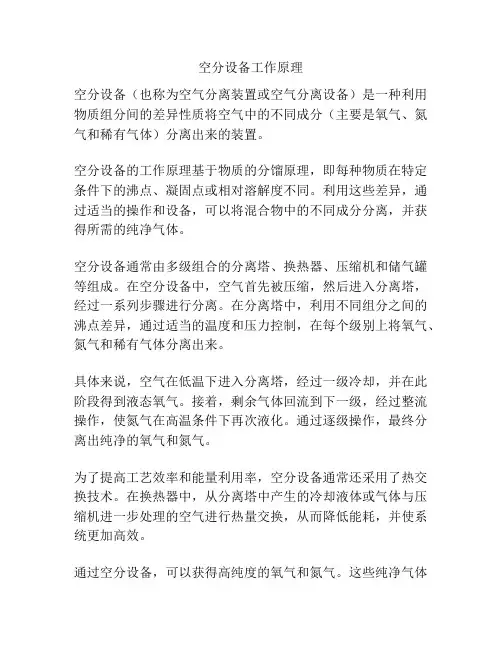

空分设备工作原理

空分设备工作原理
空分设备(也称为空气分离装置或空气分离设备)是一种利用物质组分间的差异性质将空气中的不同成分(主要是氧气、氮气和稀有气体)分离出来的装置。
空分设备的工作原理基于物质的分馏原理,即每种物质在特定条件下的沸点、凝固点或相对溶解度不同。
利用这些差异,通过适当的操作和设备,可以将混合物中的不同成分分离,并获得所需的纯净气体。
空分设备通常由多级组合的分离塔、换热器、压缩机和储气罐等组成。
在空分设备中,空气首先被压缩,然后进入分离塔,经过一系列步骤进行分离。
在分离塔中,利用不同组分之间的沸点差异,通过适当的温度和压力控制,在每个级别上将氧气、氮气和稀有气体分离出来。
具体来说,空气在低温下进入分离塔,经过一级冷却,并在此阶段得到液态氧气。
接着,剩余气体回流到下一级,经过整流操作,使氮气在高温条件下再次液化。
通过逐级操作,最终分离出纯净的氧气和氮气。
为了提高工艺效率和能量利用率,空分设备通常还采用了热交换技术。
在换热器中,从分离塔中产生的冷却液体或气体与压缩机进一步处理的空气进行热量交换,从而降低能耗,并使系统更加高效。
通过空分设备,可以获得高纯度的氧气和氮气。
这些纯净气体
在各种工业过程中广泛应用,如冶金、化工、医药等领域。
此外,空分设备还可以生产和分离稀有气体,如氩气、氦气、氖气等,具有广泛的应用前景。
空分设备结构及工作原理

空分设备结构及工作原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]空分装置系统划分所谓空分,就是将空气深度冷却至液态,由于液空其组分沸点各不相同,逐步分离出氧、氮、氩等等。
空分装置大体可分以下几个系统:1、空气过滤系统过滤空气中的机械杂质,主要设备有自洁式空气过滤器。
2、空气压缩系统将空气进行预压缩,主要设备有汽轮机、增压机、空压机等。
3、空气预冷及纯化系统将压缩空气进行初步冷却,并去除压缩空气中的水分和二氧化碳等杂质,主要设备有空冷塔、水冷塔、分子筛纯化器、冷却水泵、冷冻水泵等。
4、分馏塔系统将净化的压缩空气深度冷却,再逐级分馏出氧气、氮气、氩气等,主要设备有透平膨胀机、冷箱(内含主塔、主冷、主还、过冷器、粗氩塔、液氧泵、液体泵等)5、贮存汽化系统将分馏出的液氧、液氮、液氩进行贮存、汽化、灌充,主要设备有低温液体贮槽、汽化器、充瓶泵、灌充台等。
空气冷却塔结构工作原理空冷塔(Φ4300×26895×16),主要外部有塔体材质碳钢,内部有2层填料聚丙烯鲍尔环,并对应2层布水器。
其作用是对从空压机出来的空气进行预冷。
空气由塔底进入,塔顶出去,冷冻水从塔顶进入,塔顶出去,在这样一个工程中,冷冻水和空气在塔内,经布水器填料的作用充分的接触进行换热,把空气的温度降低。
水冷却塔的结构及工作原理水冷却塔(规格Φ4200×16600×12),主要外部有塔体材质碳钢,内部有一层聚丙烯鲍尔环填料,对应一根布水管;一层不锈钢规整填料。
其作用式把从冷却水进行降温,生成冷冻水供给空冷塔。
基本原理和空冷塔一样,从冷箱出来的温度较低的污氮气,进入水冷塔下部,在水冷塔内部经填料与从上部来的冷却水充分接触换热后排出,在此过程中冷却水生成冷冻水。
分子筛结构以及原理,其再生过程原理吸附空气中的水份、CO2、乙炔等碳氢化合物,使进入空气纯净结构:卧式圆筒体、内设支承栅架、以承托分子筛吸附剂使用:空气经过分子筛床层时,将水份、CO2、乙炔等碳氢化合物吸附,净化后的空气CO2含量<1ppm;在再生周期中,先被高温干燥气体反向再生后,再被常温干燥气体冷却到常温,两分子筛成队交替使用。
空分装置原理

空分装置原理空分装置是一种利用物质在不同条件下的物理和化学性质差异进行分离的设备。
它广泛应用于化工、石油、医药、食品等领域,是现代化工生产中不可或缺的重要设备之一。
本文将从空分装置的原理入手,介绍其工作原理和应用。
一、空分装置的原理空分装置的原理是基于物质在不同条件下的物理和化学性质差异进行分离。
在空分装置中,物质通常是以气态或液态形式存在的,通过改变温度、压力、流速等条件,使物质发生相变或化学反应,从而实现分离。
空分装置的主要原理包括物理吸附、化学吸附、膜分离、蒸馏等。
其中,物理吸附是指物质在表面上的吸附作用,如活性炭吸附空气中的有机物;化学吸附是指物质在表面上发生化学反应,如催化剂催化反应;膜分离是指利用膜的选择性通透性进行分离,如反渗透膜分离海水中的盐分;蒸馏是指利用物质的沸点差异进行分离,如石油精馏。
二、空分装置的工作原理空分装置的工作原理是根据物质在不同条件下的物理和化学性质差异进行分离。
具体来说,空分装置通常包括压缩机、冷却器、膜分离器、吸附器、蒸馏塔等组成部分。
在压缩机中,气体被压缩成高压气体,然后通过冷却器冷却,使气体冷却至液态。
液态气体进入膜分离器,通过膜的选择性通透性进行分离。
例如,反渗透膜可以分离海水中的盐分,使得海水变成淡水。
在吸附器中,气体通过吸附剂,如活性炭、分子筛等,进行物理吸附或化学吸附。
例如,活性炭可以吸附空气中的有机物,使得空气变得更加清新。
在蒸馏塔中,液态混合物被加热,使得其中沸点较低的物质先蒸发出来,然后通过冷却器冷却成液态,最终得到纯净的物质。
例如,石油精馏可以将原油分离成不同的馏分,如汽油、柴油、液化气等。
三、空分装置的应用空分装置广泛应用于化工、石油、医药、食品等领域。
其中,化工领域是空分装置的主要应用领域之一。
空分装置可以用于制取氧气、氮气、氢气等气体,也可以用于制取液态空气、液氧、液氮等液态气体。
此外,空分装置还可以用于制取高纯度气体,如高纯度氧气、高纯度氮气等。
空分设备结构及工作原理

空分装置系统区分所谓空分,就是将空气深度冷却至液态,因为液空其组分沸点各不同样,逐渐分别出氧、氮、氩等等。
空分装置大概可分以下几个系统:1、空气过滤系统过滤空气中的机械杂质,主要设施有自洁式空气过滤器。
2、空气压缩系统将空气进行预压缩,主要设施有汽轮机、增压机、空压机等。
3、空气预冷及纯化系统将压缩空气进行初步冷却,并去除压缩空气中的水分和二氧化碳等杂质,主要设施有空冷塔、水冷塔、份子筛纯化器、冷却水泵、冷冻水泵等。
4、分馏塔系统将净化的压缩空气深度冷却,再逐级分馏出氧气、氮气、氩气等,主要设施有透平膨胀机、冷箱( 内含主塔、主冷、主还、过冷器、粗氩塔、液氧泵、液体泵等)5、储存汽化系统将分馏出的液氧、液氮、液氩进行储存、汽化、灌充,主要设施有低温液体贮槽、汽化器、充瓶泵、灌充台等。
空气冷却塔构造工作原理2 层填料聚丙烯鲍尔空冷塔(Φ 4300 × 26895 ×16 ),主要外面有塔体材质碳钢,内部有环,并对应2 层布水器。
其作用是对从空压机出来的空气进行预冷。
空气由塔底进入,塔顶出去,冷冻水从塔顶进入,塔顶出去,在这样一个工程中,冷冻水和空气在塔内,经布水器填料的作用充分的接触进行换热,把空气的温度降低。
水冷却塔的构造及工作原理水冷却塔(规格Φ 4200 × 16600 ×12 ),主要外面有塔体材质碳钢,内部有一层聚丙烯鲍尔环填料,对应一根布水管;一层不锈钢规整填料。
其作用式把从冷却水进行降温,生成冷冻水供应空冷塔。
基来源理和空冷塔同样,从冷箱出来的温度较低的污氮气,进入水冷塔下部,在水冷塔内部经填料与从上部来的冷却水充分接触换热后排出,在此过程中冷却水生成冷冻水。
份子筛构造以及原理,其重生过程原理吸附空气中的水分、CO2 、乙炔等碳氢化合物,使进入空气纯净构造:卧式圆筒体、内设支承栅架、以承托份子筛吸附剂使用:空气经过份子筛床层时,将水分、CO2 、乙炔等碳氢化合物吸附,净化后的空气CO2 含量<1ppm ;在重生周期中,先被高温干燥气体反向重生后,再被常温干燥气体冷却到常温,两份子筛成队交替使用。
空分的主要设备及原理

空分的主要设备及原理以空分的主要设备及原理为标题,我们来探讨一下空分技术中的核心设备和其工作原理。
空分技术是一种利用气体混合物中成分的不同物理性质进行分离的方法。
它广泛应用于工业领域,包括空气分离、石油化工、化学制药等。
而空分的主要设备包括蓄热器、分离塔和冷却器。
我们来介绍一下蓄热器。
蓄热器是空分装置中的重要组成部分,它的主要作用是通过吸收和释放热量来提高分离塔的效率。
当混合气体进入蓄热器时,其温度会显著下降。
在蓄热器内部,有一种叫做吸附剂的物质,它能够吸附和释放气体分子。
当混合气体通过蓄热器时,其中的一部分气体分子会被吸附在吸附剂上,从而使其他成分的浓度得以提高。
然后,在蓄热器中加热吸附剂,使其释放吸附的气体分子。
通过这种方式,蓄热器能够实现气体的分离和浓缩。
接下来,我们来介绍一下分离塔。
分离塔是空分技术中最关键的设备之一,它主要用于将混合气体分离成不同成分。
分离塔通常是一个垂直圆筒形的容器,内部有多个层,每个层之间通过板式堵塞物分隔开来。
混合气体从分离塔的底部进入,然后通过各个层之间的孔洞向上流动。
不同成分的气体在分离塔中会发生物理或化学反应,从而实现分离。
例如,在空气分离中,通过调整分离塔中的压力和温度,可以将空气分离成液态氮、液态氧和其他稀有气体。
分离塔中的板式堵塞物能够增加气体与液体之间的接触面积,从而提高分离效率。
我们来介绍一下冷却器。
冷却器是空分技术中的另一个重要设备,它用于将分离塔中的气体冷却成液态。
冷却器通常是一个管道或换热器,通过将分离塔中的气体与冷却介质进行热交换,使气体温度降低,从而使其变成液态。
冷却器的工作原理是基于热量传递的原理,即将热量从高温物体传递到低温物体。
在空分中,冷却器能够将分离塔中的气体冷却成液态,方便后续的收集和利用。
空分技术中的主要设备包括蓄热器、分离塔和冷却器。
蓄热器通过吸附和释放热量来提高分离效率,分离塔通过物理或化学反应将混合气体分离成不同成分,冷却器则用于将气体冷却成液态。
空分装置安全培训课件

空分装置安全培训课件空分装置安全培训课件随着工业化进程的不断推进,空分装置在石油化工、化学工程等行业中的应用日益广泛。
然而,由于空分装置操作复杂、风险高,安全问题备受关注。
为了提高操作人员的安全意识和应急处理能力,空分装置安全培训课件应运而生。
一、空分装置的基本原理空分装置是一种用于将空气中的氧气、氮气、氩气等气体分离的设备。
它基于分子筛和膜分离等原理,通过压缩、冷却、膜分离等步骤将混合气体分离成高纯度的氧气和氮气。
空分装置广泛应用于工业生产中,如钢铁冶炼、化学品制造等。
二、空分装置的安全风险1. 高压气体泄漏风险:空分装置中的气体压力通常较高,一旦发生泄漏,可能造成爆炸、火灾等严重后果。
2. 低温危险:空分装置中的某些工艺需要低温条件,而低温环境对人体有较大的伤害,容易引发冻伤等问题。
3. 气体混合风险:空分装置中不同气体的混合可能产生可燃、易爆的混合物,一旦点燃,会引发火灾或爆炸事故。
4. 设备故障风险:空分装置中的设备故障可能导致工艺中断、压力失控等问题,进而引发其他安全风险。
三、空分装置安全培训的重要性1. 提高安全意识:通过培训课件,操作人员可以了解空分装置的安全风险和应急处理方法,增强安全意识,减少事故发生的可能性。
2. 学习安全操作技能:培训课件可以教授操作人员正确的操作流程和技巧,帮助他们熟悉设备,减少操作失误。
3. 掌握应急处理能力:培训课件将重点介绍各种事故的应急处理方法,使操作人员能够在事故发生时迅速做出正确的反应,保护自己和他人的安全。
4. 加强团队合作意识:培训课件中通常包含团队合作的案例分析和讨论,可以帮助操作人员加强团队合作意识,提高整体安全水平。
四、空分装置安全培训课件的内容1. 空分装置基本原理:介绍空分装置的工作原理和主要设备,使操作人员对空分装置有全面的了解。
2. 安全风险分析:详细介绍空分装置中可能存在的安全风险,包括高压气体泄漏、低温危险、气体混合风险等,并分析其可能的危害后果。
空分装置原理

空分装置原理
空分装置原理是指通过物理或化学方式将混合物中的不同组分分离开来。
空分装置通常由多个单元组成,每个单元负责特定的分离过程,最终实现对原料的完全分离。
首先,混合物会经过预处理单元,去除杂质和大颗粒物质,确保进入空分装置的原料是干净的。
然后,混合物进入第一个分离单元,根据组分的物理或化学性质,如沸点、分子大小等进行分离。
其中,最常用的分离方法包括蒸馏、吸附、萃取和膜分离。
蒸馏是将混合物加热使其沸腾,然后收集不同组分的蒸汽,并进行冷凝和收集。
吸附是利用吸附剂对混合物中的组分进行吸附,然后通过改变操作条件进行组分的选择性解吸。
萃取是利用溶剂将混合物中的组分分离开来,常用于提取有机溶剂中的物质。
膜分离是通过将混合物通过特定孔径或选择性渗透性的膜,使不同大小或性质的组分分离。
在空分装置中,通常会使用多个单元和重复的分离步骤,以达到更高的纯度和产量。
此外,还会使用各种辅助设备,如冷凝器、加热器、压缩机等,以提供所需的操作条件和能量。
总之,空分装置利用不同组分的物理或化学性质,在多个单元和分离步骤的作用下,实现混合物的高效分离。
通过这种方式,可以获得纯度较高的单一组分或多个不同组分,并满足各种工业生产或科学研究的需求。
空分的主要设备及原理

空分的主要设备及原理
空分的主要设备是分离塔,其原理是利用混合物中组分的不同物理或化学性质,在适当的条件下将其分离。
分离塔可以根据具体的分离原理和要分离的物质进行不同的设计和操作。
常见的空分设备有以下几种:
1. 蒸馏塔:利用不同组分之间的沸点差异进行分离。
将混合物加热至其中一个组分的沸点,该组分蒸发并升入塔顶,然后通过冷凝器进行冷却,变为液体收集,从而分离出所需组分。
2. 吸附塔:利用吸附剂具有吸附不同组分的能力,将混合物中的某个组分吸附在固体吸附剂上,然后通过适当的操作将吸附剂上的组分释放出来,从而实现分离。
3. 色谱塔:利用不同组分在固定相上的分配系数差异进行分离。
混合物通过凝聚相,然后逐渐通过固定相,不同组分因分配系数不同而分离。
4. 膜分离器:利用选择渗透性的膜,根据组分在膜上的渗透速率差异进行分离。
混合物通过膜时,渗透速率较高的组分通过膜,而速率较低的组分则不能通过,从而实现分离。
5. 结晶器:利用溶解度的差异将混合物中的某个组分结晶出来,然后通过离心或过滤等方法将结晶物与溶液分离。
这些设备的具体选择与设计将取决于要分离的混合物以及更详细的分离要求。
空分装置基本原理和过程

空分装置基本原理和过程
空分装置是一种常用于化学工业和石油化工领域中的设备,用于将气体混合物中的不同成分分离出来。
其基本原理是利用各组分在固体吸附剂表面上的物理吸附能力差异,使它们在一定条件下的温度、压力和流速的控制下逐步分离。
下面将详细描述空分装置的分离过程。
首先,气体混合物进入空分装置的进料口,然后通过管道进入装置内部。
在空分装置内部,气体混合物首先进入吸附器。
吸附器中装有一种或多种吸附剂,根据不同物质的吸附性能选择合适的吸附剂。
吸附器内的吸附剂具有大量的微孔和大表面积,可以提供充足的吸附位置。
气体混合物进入吸附器后,其中的一部分组分会与吸附剂发生物理吸附作用。
不同成分的吸附性能差异导致它们在吸附剂中停留的时间不同,从而实现了分离。
在一段时间后,吸附器内的吸附剂逐渐饱和,无法再吸附新的气体。
此时需进行脱附操作,以释放吸附剂上的已吸附成分。
为了进行脱附,需要降低吸附剂的温度或增加脱附剂的压力。
吸附剂上的已吸附成分会随着脱附剂的流动而被带走,从而从吸附剂中解吸出来。
脱附操作完成后,吸附剂就恢复了吸附能力,可以再次进行吸附过程。
而已解吸出的成分则被收集或进一步处理。
这样,通过重复吸附-脱附的过程,气体混合物中的不同成分可以逐步分别被吸附和解吸出来。
最终,我们可以得到分离后纯度较高的各个成分。
总结来说,空分装置的基本原理是通过控制吸附剂的吸附和脱附过程,利用不同成分在吸附剂上的吸附能力差异,实现气体混合物的分离。
空分装置空气分馏原理及流程

空分装置空气分镏原理及流程一、空气成份空气成份及其比例二、原理空气中氧气、氮气、氩气含量基本不变。
而水蒸汽和二氧化碳气在0℃和—79℃分别变成冰和干冰,会阻塞换热器,因而在进冷箱前必须除去。
而碳氢化合物特别是乙炔,在精馏过程中如乙炔在液空和液氧中浓缩到一定程度就有发生爆炸的可能,故其在液氧中含量不得超过0.1PPm。
稀有气体如氖氦气,由于其冷凝温度很低,总以气态集聚在冷凝蒸发器中影响换热效果,要经常排放。
氧和氮的沸点不同,氮比氧易蒸发、氧比氮易冷凝,气体自下而上流动时,在塔顶可获得高纯的氮气,在下塔底部可获得富氧液空,在上塔底部可获得高纯氧气。
在下塔中空气被初次分离成富氧液空和氮气,液空由下塔底部送入上塔,一部分液氮由下塔顶部送入上塔顶部。
三、主要流程空气经分子筛吸附器后吸附,分三路:第一路直接进入冷箱内主换热器,经换热温度降到—172.8℃,再进入下塔底部;第二路直接增压机I段膨胀机增压段冷箱内主换热器,温度降到—127℃膨胀机膨胀段汽液分离气下塔底部;第三路直接增压机II段冷箱内主换热器,温度降到—173.5℃下塔中部。
在下塔中,空气被初步分离成氮和富氧液体空气,顶部气氮在主冷凝蒸发器中液化,同时主冷凝蒸发器的低压侧液氧被气化。
液氮作为下塔回流液全部回流到下塔,再从下塔顶部引出一部分液氮,经过液空液氮过冷器被纯气氮和污气氮过冷后送入上塔顶部。
污液氮经过液空液氮过冷器过冷后送入上塔顶部。
液空在液空液氮过冷器中过冷后送入上塔中部作为回流液。
液氧从上塔底部经低温液氧泵加压,经主换热器复热以2.5MPa送出。
污气氮从上塔上部经液空液氮过冷器及主换热器复热,一路作为分子筛的再生气体,一路进入水冷塔中。
纯气氮从上塔顶部经主换热器复热进入氮压机。
空分设备结构及工作原理

空分设备结构及工作原理空分设备是一种用于分离混合物中不同成分的装置,主要用于工业生产过程中的物质分离和纯化,包括化学工业、制药工业、食品工业、石油化工等领域。
空分设备的工作原理基于物质的不同性质,通过差异化的传质方式,实现混合物的组分分离。
目前,常见的空分设备主要包括蒸馏塔、吸附塔、离心机、膜分离设备等。
一、蒸馏塔蒸馏塔是一种将混合物中的组分通过升华、换热和冷凝等过程分离出来的设备。
蒸馏塔通常由塔体、填料、冷凝器、分离器等组成。
其工作原理是将混合物加热至其中一温度,使其中其中一组分蒸发,并通过填料层的传质过程,从而达到组分分离的目的。
二、吸附塔吸附塔是一种利用吸附剂对混合物中特定组分进行附着并分离的设备。
吸附塔通常由塔体、吸附剂床层、进料口、干燥气口等组成。
其工作原理是将混合物通过塔体,使特定组分在吸附剂上进行吸附,而其他组分则通过塔体输出,从而实现混合物的组分分离。
三、离心机离心机是一种利用组分在离心力作用下产生的离心力差异实现分离的设备。
离心机通常由离心转子、离心管、电机等组成。
其工作原理是将混合物置于离心管中,通过高速旋转的离心转子产生差异化的离心力,使混合物中的重组分和轻组分分别沉降和浮向不同位置,从而实现组分分离。
四、膜分离设备膜分离设备是一种利用薄膜的选择性渗透作用实现组分分离的设备。
膜分离设备通常由膜组件、进料口、产物口等组成。
其工作原理是将混合物通过薄膜,利用薄膜孔隙的选择性渗透作用,使其中其中一组分渗透至另一侧,而其他组分则被滞留在原侧,从而实现组分分离。
总之,空分设备在工业生产中起着至关重要的作用,通过差异化的传质方式,实现混合物中各种组分的高效分离和纯化。
以上所述仅为空分设备的几种典型工作原理,实际应用中还有其他形式和方式的空分设备,其原理和结构会根据分离需求的具体情况而有所不同。
2024年度-空分装置培训PPT课件

空气的精馏
在精馏塔中,通过精馏过 程将空气分离成氧、氮和 其他组分。
产品的提取和纯化
从精馏塔中提取出所需的 产品,如氧气、氮气等, 并通过纯化装置去除杂质 ,得到高纯度的产品。
4
ห้องสมุดไป่ตู้
空分装置主要构成部分
冷却器
用于将压缩后的空 气冷却至接近液化 温度。
提取装置
用于从精馏塔中提 取出所需的产品。
压缩机
用于将空气压缩至 所需压力。
设备压力异常故障排除
检查压缩机运行状态,修复或更换故障部件;清理管道堵 塞物,确保管道畅通;检查阀门开关状态,修复或更换损 坏的阀门。
冷却系统故障排除
检查冷却水流量和压力,确保冷却水供应充足;清理冷却 器内部的杂质和堵塞物,提高冷却效率;检查冷却风扇运 行状态,修复或更换故障风扇。
15
04
空分设备性能评估与 优化措施
深冷分离技术
制冷方式、设备结构及性能提升措施
26
未来发展趋势预测
空分装置大型化、高效化发展趋 势
智能化、自动化技术在空分领域 的应用前景
绿色低碳发展对空分技术的影响 及应对策略
27
THANK YOU
28
空分装置培训PPT课件
1
目录
• 空分装置基本原理与构成 • 空分设备核心部件详解 • 空分装置运行维护与故障排除 • 空分设备性能评估与优化措施 • 安全操作与事故应急处理 • 空分装置发展趋势及新技术应用
2
01
空分装置基本原理与 构成
3
空分装置工作原理
01
02
03
空气的压缩和冷却
利用压缩机将空气压缩, 并通过冷却器将空气冷却 至接近液化温度。
空分行业知识点总结

空分行业知识点总结一、空分行业概述空分行业是指空分设备的制造、运营和维护领域。
空分设备是一种用于分离大气中的氮、氧和稀有气体的装置,广泛应用于石油化工、冶金、医疗、电子、食品等领域。
空分行业在现代工业中具有重要作用,其发展水平直接关系到国家经济的发展和国际竞争力。
二、空分设备分类1. 空分设备按工艺流程可分为常压空分设备和低温空分设备。
2. 常压空分设备主要包括压缩空气系统、冷却系统、分离系统、精馏系统等。
3. 低温空分设备主要包括膨胀机、空分列塔、凝结器、空分风机等。
三、空分设备原理1. 常压空分设备原理:利用分子筛或吸附剂将压缩空气中的杂质气体分离,然后通过压缩机将气体压缩,通过换热器进行降温,最终将气体分离为氮气、氧气和稀有气体。
2. 低温空分设备原理:通过膨胀机将压缩空气膨胀,降低温度,然后通过空分列塔进行分离,最终得到高纯度的氮气、氧气和稀有气体。
四、空分设备的制造1. 空分设备的制造包括设计、制造、安装和调试等环节,需要精密的工艺流程和设备。
2. 制造空分设备需要考虑设备的工作条件、材料选择、焊接工艺、气密性、安全性等因素,确保设备性能和稳定性。
五、空分设备的运营1. 空分设备的运营包括设备启停、检修、清洁、维护等工作,需要遵守操作规程和安全操作规范,确保设备安全稳定运行。
2. 运营过程中要定期对设备进行检测、维护和保养,及时处理设备问题,确保设备的长期可靠运行。
六、空分设备的市场应用1. 空分设备广泛应用于石化、冶金、电子、医药、食品等领域,满足不同行业对氮气、氧气和稀有气体的需求。
2. 随着工业技术的进步,空分设备的应用市场不断扩大,对设备性能和质量要求也越来越高。
七、空分行业的发展趋势1. 空分行业在绿色、高效、低碳发展的方向上不断前进,注重环保和节能减排。
2. 随着科技的发展,空分设备的工艺和设备技术将不断更新,提高设备性能和智能化水平。
3. 空分行业将逐步向大型化和集约化发展,提高设备产能和生产效率。
空分设备工作原理

空分设备工作原理空分设备(Air Separation Unit,简称ASU)是一种用于将空气中的气体分离、纯化和直接制取高纯度气体的装置。
其工作原理是基于空气中氧气、氮气和其他不同成分的物理性质和气体分离过程。
空分设备主要包括空气预处理、空气压缩、制冷和分离等几个关键步骤。
首先,空气预处理是将从大气中吸入的空气进行净化处理,去除尘埃、水分、油脂等杂质。
这一步骤主要通过过滤、冷凝和吸附等方法实现。
接下来,将经过预处理的空气送入空气压缩机。
压缩机将空气进行压缩,提高其压力和温度。
通过压缩,气体分子的平均距离减小,其能量和速度增加,为后续的分离过程提供必要的动能。
压缩后的空气进一步进入制冷循环系统,通过冷却器和凝汽器进行冷却。
凝汽器中的冷却介质会吸收空气中的热量,使空气进一步冷却至低温。
同时,制冷剂在冷却器中进行冷却过程,使其重新呈液体状态,为后续的冷凝过程做准备。
在冷却器之后,空气进一步进入分离塔。
分离塔采用一种叫做精馏的物理分离过程,将空气中的氧气和氮气分离。
这是基于氧氮的沸点差异,实现了两种气体的分离。
当与空气相联系的分离塔中的氧气沸点下降(-183)时,分离塔中的温度达到了沸点水平。
在分离塔内,氧气在较高温度区上升,而氮气则下降,由此实现两种气体的分离。
分离塔通常采用多级精馏,通过多个纯化阶段,氧氮混合物不断被纯化,同时从塔底和塔顶输出纯净的氮气和氧气。
最后,纯净的氮气和氧气被分别收集和冷凝,用于不同的应用领域。
纯净的氮气广泛应用于化工、电子、食品加工、金属加工等行业,而纯净的氧气主要用于冶金、化工和医疗等领域。
总结而言,空分设备通过空气预处理、空气压缩、制冷和分离等步骤,将空气中的氧气、氮气等气体分离、纯化,并得到高纯度的氮气和氧气。
其工作原理是基于气体分子的物理性质,利用压缩、冷却和精馏等过程实现气体的分离和纯化。
空分设备在工业生产和科研领域发挥着重要的作用,满足了各种行业对高纯度气体的需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
低温空分原理:[1]
标准大气压下,空气的主要组分为:氮气、氧气和氩气,其沸点分别为77.36K、90.19K和87.26K。
可见氧气和氮气的沸点相差近13K,而氧气和氩气的沸点相差仅近3K,故氧气和氩气相对于氮气都是难挥发组分。
一般而言,对于两种沸点不同的物质(如氮和氧)组成的混合液体在吸热部分蒸发时,易挥发组分(沸点较低)将较多的蒸发为气相,而两种沸点不同的混合蒸汽在放热而部分冷凝时,难挥发的组分(沸点较高)将较多的冷凝为液相。
如果将温度较高的饱和蒸汽和温度较低的饱和液体相接触时,则蒸汽放出热量而部分冷凝,而液体则吸收热量而部分蒸发,蒸汽部分冷凝时,蒸汽中氧组分较多的冷凝到液相,同样液相中的氮组分较多的蒸发到气相,使得气相中的氮组分浓度提高,液相中的氧组分浓度提高,如果进行多次这样的部分蒸发和部分冷凝过程,则气相中的氮组分浓度不断增加,同时液相中的氧组分浓度不断增加,最终达到氮氧分离的目的。
以上为空气精馏的原理,实现精馏的主要设备为精馏塔,塔内每块塔板都提供一次气液接触而发生部分蒸发和部分冷凝的场所,最终在塔顶得到高纯度的氮产品,而在塔底得到高纯度的氧产品。
为了同时得到高纯度的氮、氧产品以及氩等稀有气体产品,应用到空气得力的精馏塔一般是双级精馏塔。
其典型流程如下:
下塔为高压塔,压缩后冷却到接近饱和状态的空气进入下塔顶部,经过下塔的初步分离,在下塔顶得到高纯度的馏分液氮,下塔底得到富氧液空,将馏分液氮和富氧液空采出后经液空和液氮过冷器,节流后回流入上塔(低压塔)继续参与精馏分离,最终在上塔塔顶得到高纯度的氮气,塔底得到高纯度的气氧和液氧。
上塔由于回流液体较多,导致回流比较大,一般都大于实际所需回流比,为了挖掘精馏塔的精馏潜力,提高产品提取率,可以将部分空气直接引入上塔参与精馏,由于这个想法是拉赫曼提出,所以进上塔的膨胀空气量一般称为拉赫曼气。
上下塔之间通过一个冷凝蒸发器(也叫主冷器)耦合在一起,它既是下塔的冷凝器,也是上塔的再沸器,下塔顶部的高温气氮用来加热上塔底部的低温液氧,同时本身被液氧冷却为液氮,部分作为下塔回流液,部分采出作为上塔顶部的回流液。
富氧液空从上塔中部引入,液空进料口以上
为精馏段,主要是进行氧、氮分离,提浓氮气纯度,进料口以下为提馏段,主要是进行氧和氮,氧和氩的分离,提浓氧产品纯度。
从上塔提馏段氩富集区抽提部分气态氩馏分进入粗氩塔继续精馏得到含氩95%以上的粗氲馏分。
为了能够得到高纯度的氧、氮产品,从上塔上部抽出部分污气氮,增加精馏段回流比,有利于氧氮产品纯度的提高。
这里需要重点指出的是冷凝再沸器,其实质就是一种热耦合技术。
这个冷凝再沸器的结构是由德国的林德博士提出的。
这种热耦合技术,在1951年被D.c.Freshwater教授,被称为是多效热耦合精馏技术的一种(Freshwater,D.C,1951)。
多效精馏的原理是利用一个塔的精馏蒸汽热焓,去供应下一个塔的再沸器需要的热量,但是这种精馏耦合技术有一定的限制就是它一般应用于多塔结构,所以传统空气分离精馏塔可以看成下塔是一个只有冷凝器没有再沸器的独立塔,而上塔是一个没有冷凝器而具有再沸器的独立塔。
两塔恰恰用多效精馏技术来耦合在一起,达到节能的效果。
这个结构的存在要求相对挥发度不能改变太大的情况下,保证有一定的温度推动力,要求热交换的表面随着温差变小而应该变大。
对空气三元物系汽一液平衡实验数
文献[1]采用了对空气三元物系汽一液平衡实验数据进行回归的方法,从而得到比较准确的二元交互作用参数:
同样压力下,氮的饱和温度是比氧气的饱和温度要低,也就是说同压压力下,氮气是不能给液氧提供热量的。
但是饱和温度是压力有关的,随着压力提高而提高。
由于下塔顶部的绝对压力在O.68Mpa左右,相应得气氮冷凝温度为-177℃;上塔液氧的绝对压力约为O.14Mpa,相应得气化温度为-179℃。
,在冷凝蒸发器内部,需要设置两端的压力,保证气氮与液氧约有2℃的温差,使得热量能由气氮传给液氧。
参考文献
[1]祝育.高纯内部热耦合空气分离塔的概念设计、动态特性分析及控制研究[D].浙江:浙江大学,2006.。
