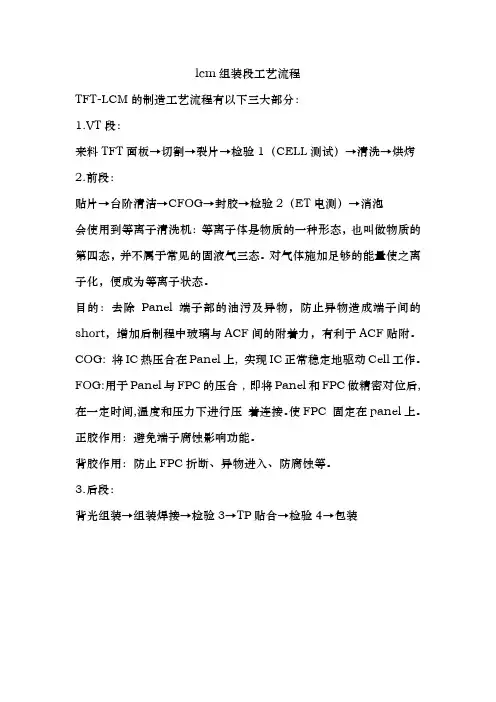

TFT-LCM的制造工艺流程有以下三大部分:
1.VT段:
来料TFT面板→切割→裂片→检验1(CELL测试)→清洗→烘烤2.前段:
贴片→台阶清洁→CFOG→封胶→检验2(ET电测)→消泡
会使用到等离子清洗机:等离子体是物质的一种形态,也叫做物质的第四态,并不属于常见的固液气三态。

对气体施加足够的能量使之离子化,便成为等离子状态。

目的:去除Panel端子部的油污及异物,防止异物造成端子间的short,增加后制程中玻璃与ACF间的附着力,有利于ACF贴附。

COG: 将IC热压合在Panel上, 实现IC正常稳定地驱动Cell工作。

FOG:用于Panel与FPC的压合﹐即将Panel和FPC做精密对位后,在一定时间,温度和压力下进行压着连接。

使FPC 固定在panel上。

正胶作用:避免端子腐蚀影响功能。

背胶作用:防止FPC折断、异物进入、防腐蚀等。

3.后段:
背光组装→组装焊接→检验3→TP贴合→检验4→包装。

LCM生产流程介绍(PPT44页)

LCM生产流程介绍(PPT44页)
另外,TN型的液晶顯示器如果顯示螢幕做的越大,其螢幕對比度就會顯得較差,不過藉由STN的改良技術,則可以彌補對比度不足的情況
FPC Bonding 另外,TN型的液晶顯示器如果顯示螢幕做的越大,其螢幕對比度就會顯得較差,不過藉由STN的改良技術,則可以彌補對比度不足的情況
华森科技 郭斌
名词解释
1 LCD ( Liquid Crystal Display ) 2 LCM (Liquid Crystal displayMoudle) 3 COG ( Chip On Glass ) 4 COB ( Chip On Board ) 5 TAB ( Tape Automated Bonding 6 SMT ( Surface Mounted Technology ) 7 IC (Integrated inti^reitid Circuit)
STN 显示原理
在電子產品中所用的液晶顯示器,幾乎都是用扭轉式向列場效 應原理所製成。 STN型的顯示原理也似類似,如下圖,不同的 是TN扭轉式向列場效應的液晶分子是將入射光旋轉90度,而 STN超扭轉式向列場效應是將入射光旋轉180~270度。 要在 這邊說明的是,單純的TN液晶顯示器本身只有明暗兩種情形 (或稱黑白),並沒有辦法做到色彩的變化。而STN液晶顯示 器牽涉液晶材料的關係,以及光線的干涉現象,因此顯示的色 調都以淡綠色與橘色為主。但如果在傳統單色STN液晶顯示器 加上一彩色濾光片(color filter),並將單色顯示矩陣之任一 像素(pixel)分成三個子像素(sub-pixel),分別透過彩色 濾光片顯示紅、綠、藍三原色,再經由三原色比例之調和,也 可以顯示出全彩模式的色彩。另外,TN型的液晶顯示器如果顯 示螢幕做的越大,其螢幕對比度就會顯得較差,不過藉由STN 的改良技術,則可以彌補對比度不足的情況

LCM制程简介

LCM制程简介
9.供給部置入LCD不可超過10盤。
製程流程 - 說明-3.備註
技術部 整合技術組
Anisotropic Conductive Film: 異方性導電膠
不導通
ACF 壓合狀況
側視 5μm
可以導通
2~4μm
正視
變形破裂
製程流程 - 說明-4.
檢I
技術部 整合技術組
Pattern Generat 整合技術組
Panel
Gate
模組機構
Driver IC
鐵框組立 B/L組立
Source
B/L Driver IC
訊號處理 (電氣迴路)
c 電源迴路
訊號介面
訊號
ACF Bonding
三、LCM製程流程簡介 COG Bonding Process 上/下偏光片
ACF Tape
再撕膜,並須特別注意上偏光板傷。 6.上下機務必關閉電源並確認是否有C/N變形及燒焦之情況。 7.上下機務必將作業時間及上機數量確實時填寫在通電紀錄表上。
製程流程 - 說明-7.
檢 II
技術部 整合技術組
Pattern Generator
Power Supply
Control Box
技術部 整合技術組
技術部 整合技術組
五、面板運用與未來的發展
技術部 整合技術組
謝謝聆聽
0.3 mm 。
技術部 整合技術組
*塗布生產注意事項
1.塗布矽膠使用前必須先確認矽膠料號,使用期限及保管溫濕度。 2.確認塗布機作業機種及機種名稱是否正確。 4.針筒矽膠吐出狀態確認(矽膠吐出時流量是否順暢確認)。 5.若塗布膠過量時,立即使用棉花棒擦拭去除。 6.將LCD對位放置於工作台面上,確認LCD 確實靠對位PIN。 7.塗布作業完成後將 LCD 取出,拿取角度不可傾斜度過大。 8.依塗布基準判斷是否為良品,若為不良品時立即以棉花棒修正。

液晶显示屏lcd液晶显示模块lcm公司工艺流程展示图

液晶显示屏lcd液晶显示模块lcm公司工艺流程展示图
彩色滤光片是LCD/LCM工艺流程中 的重要环节,用于实现图像的彩色显 示。
彩色滤光片的精度要求非常高,需要 保证每个像素的位置和大小精确无误。
制作彩色滤பைடு நூலகம்片需要使用光刻技术和 染料扩散技术,将红、绿、蓝三种滤 光片分别制作在玻璃基板上。
彩色滤光片的品质直接影响 LCD/LCM产品的色彩表现和画质。

05 LCD/LCM工艺流程的未 来发展
高分辨率技术
总结词
随着消费者对显示品质要求的提高, 高分辨率技术已成为液晶显示领域的 重要发展方向。
详细描述
高分辨率技术通过提高像素密度和清 晰度,提供更为逼真的图像效果,满 足用户对高品质视觉体验的需求。此 技术广泛应用于智能手机、平板电脑、 电视等显示设备。
液晶残影问题
总结词
液晶残影是指在液晶显示屏上留下的影像痕迹,影响显示效果。
详细描述
液晶残影问题通常是由于液晶分子长时间处于某一固定位置,导致分子排列发生 变化,形成影像痕迹。为了解决这一问题,可以采用动态驱动技术,定期改变液 晶分子排列,以消除残影。
色彩失真问题
总结词
色彩失真问题是指液晶显示屏显示的色 彩与实际颜色存在偏差,影响显示质量 。
液晶显示屏LCD/液晶显示模块 LCM公司工艺流程展示
contents
目录
• 引言 • LCD/LCM工艺流程简介 • LCD/LCM工艺流程详解 • LCD/LCM工艺流程中的问题与解决方案 • LCD/LCM工艺流程的未来发展 • 结论
01 引言
目的和背景
01
介绍液晶显示屏LCD/液晶显示模 块LCM在电子产品中的重要地位 ,以及其工艺流程的必要性。
03 LCD/LCM工艺流程详解

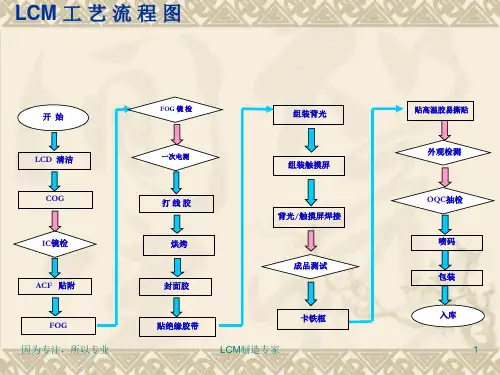

LCM工艺流程图
