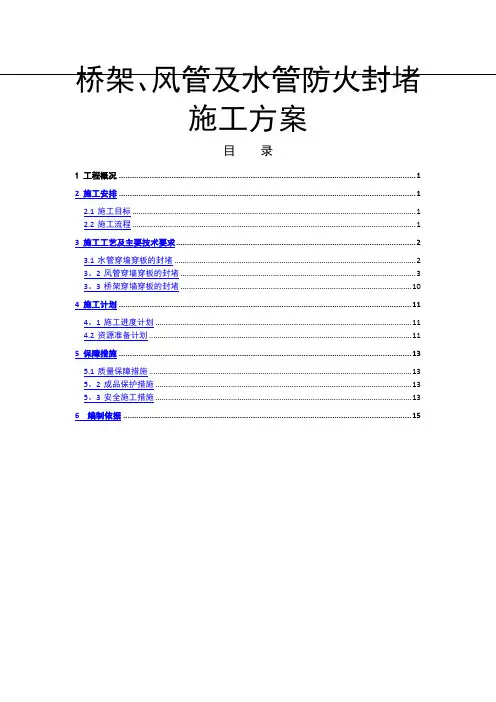

桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3。
2风管穿墙穿板的封堵 (3)3。
3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4。
1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5。
2成品保护措施 (13)5。
3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵。
为保证工程质量，确保消防要求特制定本方案。
2 施工安排2。
1 施工目标所有封堵密实满足消防防火分区隔离的要求,配合工程达到“泰山杯"的质量目标.2。
2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵:洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵:防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善,水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平.套管固定完毕后首先进行套管与墙面之间的孔洞的修补,将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
如图3。
1。
1-1所示。
管道穿楼板穿墙施工标准做法
1 管道穿楼板、穿墙施工标准做法1.1 管道穿楼板1.1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程1套管预留洞做法（适用于无水部位）2套管预埋做法（适用于有水或无水部位）1.1.3施工要点1 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号, 套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm，有水楼面的钢套管应采用防水套管。
2 洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm；采用吊通线的方式确定预埋套管位置。
3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。
5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管，并且设计有阻火圈时，底部应加阻火圈。
1.1.4做法详图：密封胶套管石棉水泥穿楼板管道20装饰面层楼板厚度h无水楼板装饰圈密封胶钢套管石棉水泥穿楼板管道50楼板厚度h有水楼板装饰圈装饰面层图 1.1-1管道穿无水楼板示意图 图 1.1-2管道穿有水楼板示意图1.1.5 效果图：图1.1-3 管道穿楼板根部处理效果图1.2管道穿屋面1.2.1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程套管制作→套管预埋→套管清理→管道安装→套管封堵 →保护墩 1.2.3施工要点1 刚性防水套管制作参见02S404-JS10-1防水套管。
风管及桥架穿墙、穿板封堵施工方案范文

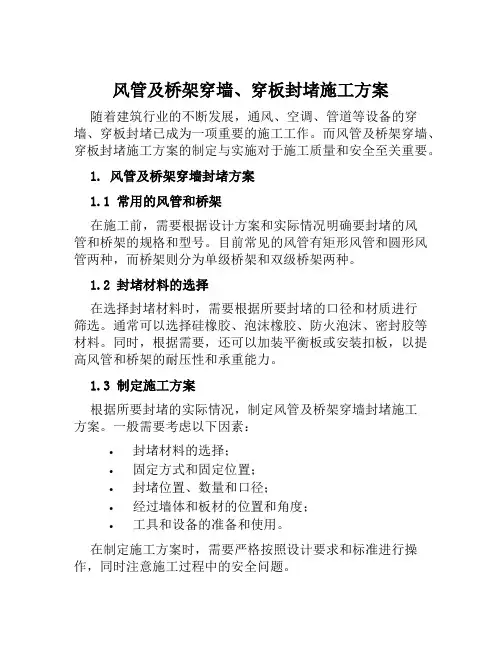

风管及桥架穿墙、穿板封堵施工方案随着建筑行业的不断发展，通风、空调、管道等设备的穿墙、穿板封堵已成为一项重要的施工工作。
而风管及桥架穿墙、穿板封堵施工方案的制定与实施对于施工质量和安全至关重要。
1. 风管及桥架穿墙封堵方案1.1 常用的风管和桥架在施工前，需要根据设计方案和实际情况明确要封堵的风管和桥架的规格和型号。
目前常见的风管有矩形风管和圆形风管两种，而桥架则分为单级桥架和双级桥架两种。
1.2 封堵材料的选择在选择封堵材料时，需要根据所要封堵的口径和材质进行筛选。
通常可以选择硅橡胶、泡沫橡胶、防火泡沫、密封胶等材料。
同时，根据需要，还可以加装平衡板或安装扣板，以提高风管和桥架的耐压性和承重能力。
1.3 制定施工方案根据所要封堵的实际情况，制定风管及桥架穿墙封堵施工方案。
一般需要考虑以下因素：•封堵材料的选择；•固定方式和固定位置；•封堵位置、数量和口径；•经过墙体和板材的位置和角度；•工具和设备的准备和使用。
在制定施工方案时，需要严格按照设计要求和标准进行操作，同时注意施工过程中的安全问题。
1.4 施工流程施工流程如下：1.确定封堵位置和尺寸；2.清洁封堵位置，确保无杂物和灰尘；3.测量风管或桥架的直径和长度，切割封堵材料；4.将封堵材料放入风管或桥架内，并将其移至封堵位置；5.用固定夹钳或其他固定器具固定风管或桥架；6.按设计要求和标准将封堵材料和风管或桥架之间的密封胶粘合；7.进行压力测试。
2. 穿板封堵方案2.1 常用的穿板方式和封堵材料穿板方式主要有打洞、钻孔和拉线穿板三种。
而穿板后的封堵材料则主要为密封胶、泡沫橡胶、硅橡胶等。
2.2 制定施工方案制定穿板封堵施工方案时需要考虑以下因素：•穿板位置和角度；•穿板后墙板的修补；•封堵材料的选择和搭配；•工具和设备的准备和使用。
2.3 施工流程施工流程如下：1.确定穿板位置和角度；2.使用打洞机、钻孔机或拉线机穿板；3.在穿板口附近用德钮板将穿板口周围的墙板修补好；4.将封堵材料填充至穿板口；5.按设计要求和标准将封堵材料和墙板之间的密封胶粘合；6.进行压力测试。

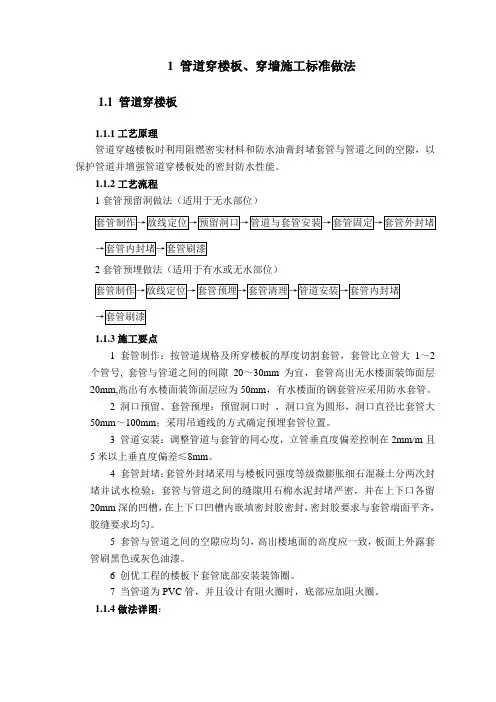

管道穿楼板、穿墙施工标准做法
1 管道穿楼板、穿墙施工标准做法1。
1 管道穿楼板1。
1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。
1。
1.2工艺流程1套管预留洞做法（适用于无水部位)2套管预埋做法（适用于有水或无水部位）1.1。
3施工要点1 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号，套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm，高出有水楼面装饰面层应为50mm，有水楼面的钢套管应采用防水套管.2 洞口预留、套管预埋:预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm;采用吊通线的方式确定预埋套管位置.3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。
5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈.7 当管道为PVC管，并且设计有阻火圈时,底部应加阻火圈。
1。
1。
4做法详图：密封胶套管石棉水泥穿楼板管道20装饰面层楼板厚度h无水楼板装饰圈密封胶钢套管石棉水泥穿楼板管道50楼板厚度h有水楼板装饰圈装饰面层图 1.1-1管道穿无水楼板示意图 图 1。
1—2管道穿有水楼板示意图1.1。
5 效果图:图1。
1-3 管道穿楼板根部处理效果图1。
2管道穿屋面1.2.1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程套管制作→套管预埋→套管清理→管道安装→套管封堵 →保护墩 1.2.3施工要点1 刚性防水套管制作参见02S404—JS10-1防水套管。
管道穿墙穿板封堵施工方案
管道穿墙穿板封堵施工方案桥架、风管及水管防火封堵施工方案目录1 工程概况.................................. 错误!未定义书签。
2 施工安排.................................. 错误!未定义书签。
2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3.3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4.1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5.2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵。
为保证工程质量，确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“泰山杯”的质量目标。
2.2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留桥架安装线缆敷设盖板施工接地完善防火包安装防火泥抹平防火钢板安装收口母线防火封堵：洞口预留母线安装防火包封堵防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。
穿墙套管封堵施工方案
穿墙套管封堵施工方案一、工程概况工程基本情况二、施工要求1、组织专人班组，挑选工作责任心强、技术素质好的抹灰工专门负责螺杆洞的修补工作。
2、外墙面螺杆洞封堵施工时，操作人员必须在脚手架上佩戴安全带和安全帽。
三、穿墙封堵施工方案1、穿墙管节点构造（套管式）（1）套管预埋：墙体预埋止水套管（翼环，厚2㎜，宽100㎜，与管壁满焊）；（2）管道安装（3）管隙堵塞：沥青麻丝堵塞套管理管道之间的缝隙，内外侧以密封胶收口；（4）防水附加层：迎水面沿管道周边250范围内刷聚氨酯防水层2厚，翻上管壁150。
（5）质量控制点1）翼环焊接质量2）防水附加层3）管隙封堵2、一次性穿墙对拉螺杆封堵节点做法：（1）切除：切除多余螺杆（2）抹平：用水泥砂浆压实抹平（3）做法说明：采用一次性穿墙对拉螺杆时，螺杆两端（模板内侧）必须采用锥形塑料垫块。
拆除模板后逐个剔除塑料垫块，然后将螺杆从孔口的最深处割断，再用干硬性水泥砂浆封堵；（4）质量控制点：孔洞堵塞密实；3、混凝土外墙孔洞封堵（1）砼外墙孔洞1）清理：孔洞清理、凿毛（从内墙侧）2）支模：室外平外墙封模，室内支簸箕口3）浇灌：一般情况下，孔洞尺寸小于等于100mm时，可用水泥砂浆（添加防水剂和膨胀剂）分次封堵；当空洞尺寸大于100mm时，可采用细石混凝土封堵4）防水附加：室外洞边宽100范围刷JS防水1.0厚（2）砌体墙孔洞1）清理：孔洞清理2）支模：室外平外墙封模，室内支簸箕口3）浇灌：一般情况下，孔洞尺寸小于等于100mm时，可用水泥砂浆（添加防水剂和膨胀剂）分次封堵；当空洞尺寸大于100mm时，可采用细石混凝土封堵（3）质量控制点1）清理2）浇灌密实度4、穿砼墙管道节点有外保温混凝土墙（1）预埋套管：砼结构墙体内预埋钢套管（2）管道安装（3）间隙堵塞：分两段堵塞，砼墙体内用聚氨酯发泡或沥青麻丝填塞，用密封胶封闭一次，保温层一段打发泡胶，发泡胶应进墙面15mm，发泡胶应应用专用工具压入墙面内，不得切割。
管道穿墙、穿板封堵施工方案
桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.1.1水平方向套管封堵 (2)水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
如图3.1.1-1所示。
(2)阻火圈岩棉管道 (2)图3.1.1-1水管穿墙封堵示意图 (2)3.1.2竖向套管封堵 (3)管道安装完毕，将套管进行固定，首先进行套管外侧的封堵，使用混凝土将套管外侧的孔洞填实抹平，确保管道与套管同轴，套管内侧使用岩棉或橡塑保温棉填塞密实，套管外侧围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致，厚度20MM。
承台表面与套管内侧表面使用防火泥收光抹平，表面刷涂标识色。
如图3.1.2-1所示。
(3) (3)图3.1.2-1竖向套管防火封堵示意图 (3)3.2风管穿墙穿板的封堵 (3)3.2.1风管穿墙封堵 (3)3.2.1.1风管穿普通墙体的封堵 (3)风管穿越普通墙体（包括轻钢龙骨墙体），做好孔洞预留，套管使用镀锌钢板制作，钢板厚度依据管道尺寸而定，如套管制作厚度对应表（表3.2.1-1）。
套管与墙体之间使用墙体材料填充固定，套管与管道之间，保温风管则使用B1级橡塑保温棉填充密实；非保温风管则使用岩棉填充密实，如图3.2.1-1。
(3)长边≤450MM (4)450＜长边≤1250 (4)长边＞1250 (4)0.6MM (4)1.0MM (4)1.2MM (4)表3.2.1-1套管制作厚度对应表 (4)1-1剖视图穿越防火墙风管风管预留孔洞边沿 (4)图3.2.1-1 风管穿越普通墙体(防火墙)封堵分析图 (4)3.2.1.2 风管穿防火墙体的封堵 ....................................................................................................................... 5 风管穿越防火墙体，预留洞口大小应按照W+100MM 和H+100MM （W 、H 分别为风管的宽和高）留置。
管道穿墙、穿板封堵工程施工方案
桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3.3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4.1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5.2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵。
为保证工程质量，确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“泰山杯”的质量目标。
2.2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵：防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
如图3.1.1-1所示。
阻火圈岩棉管道图3.1.1-1 水管穿墙封堵示意图3.1.2 竖向套管封堵管道安装完毕，将套管进行固定，首先进行套管外侧的封堵，使用混凝土将套管外侧的孔洞填实抹平，确保管道与套管同轴，套管内侧使用岩棉或橡塑保温棉填塞密实，套管外侧围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致，厚度20mm。
管道穿楼板、穿墙施工工艺标准做法

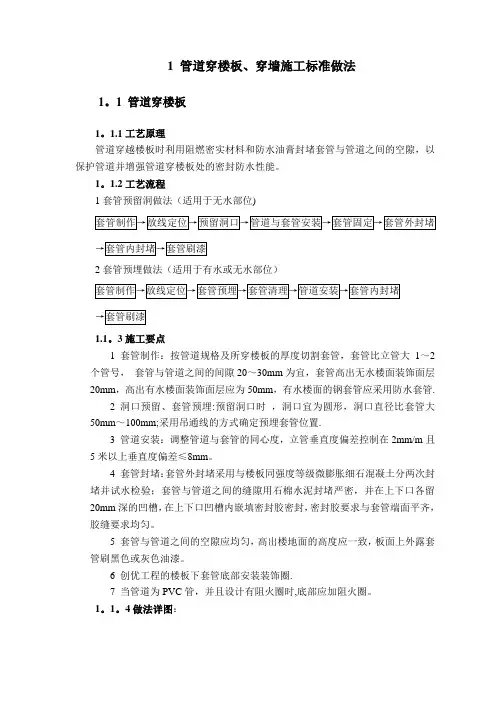

管道穿楼板、穿墙施工标准做法管道穿楼板、穿墙施工标准做法1。
1 管道穿楼板1。
1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。
1.1.2工艺流程1套管预留洞做法（适用于无水部位）2套管预埋做法（适用于有水或无水部位）1。
1.3施工要点1 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号, 套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm，高出有水楼面装饰面层应为50mm,有水楼面的钢套管应采用防水套管。
2 洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm;采用吊通线的方式确定预埋套管位置。
3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。
4 套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀.5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。
6 创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管，并且设计有阻火圈时，底部应加阻火圈。
1.1.4做法详图:图1。
1-1管道穿无水楼板示意图图1.1-2管道穿有水楼板示意图1.1.5 效果图：图1。
1—3 管道穿楼板根部处理效果图1。
2管道穿屋面1.2。
1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙,以保护管道并增强管道穿屋面处的密封防水性能。
1.2.2工艺流程1。
2。
3施工要点1 刚性防水套管制作参见02S404-JS10—1防水套管。
2 采用吊通线的方式确定预埋套管位置，套管两端用胶布等密封，避免堵塞,保证套管周围混凝土密实。
穿墙、穿楼板管道防水构造做法及节点详图
节点图：
出屋面管道根部防渗漏节点做法
3.8.3穿楼板管道防水做法
a、无套管穿楼板管道
做法说明：
穿厨房、阳台楼板的管道无须设置套管，结构施工时在楼板上准确预留孔洞位置，应避免后期钻孔开洞。
为便于孔洞封堵，在结构施工时采用定型模板预留孔洞，做成上大下小形状，上部直径大于下部40mm为宜，在混凝土终凝后及时脱模。
对于小管径管道，其套管管径应比管道管径大两号；对于大管径管道，其套管管径应大于管道外径50mm。
穿墙套管其两端须与墙面平齐，套管预留时须按内高外低的原则设置坡度。
主体结构施工时预留套管两端要用胶布等密封好，避免浇筑混凝土时堵塞套管。
在安装管道前，先清除套管内的杂物，钢套管应清除铁锈，并在管壁刷防锈漆，等防锈漆干透之后安装管道。
构造做法：
1、止水套管预埋
止水环与套管必须满焊。
浇筑混凝土前将套管内表面清理干净并将孔口临时封闭。按要求定位并安装牢固。
2、套管清理
在安装管道/线缆前须先清除套管内的杂物、铁锈，并在管壁刷防锈漆，等防锈漆干透之后安装管道/线缆。
3、安装管道/线缆
管道接口不得设在套管内。
调整管道坡度及支吊架，固定好管道/线缆后方可进行管道/线缆与套管间隙的封堵。
浇筑楼板混凝土时，套管两端应胶布等密封，避免堵塞。
质量控制点：套管定位及固定；套管清理；套管与管道间沥青麻丝密实度；打密封膏；闭水试验；防水附加层及防水层。
节点图：
有套管穿楼板管道防水节点做法
3.8.4穿外墙管道防水做法
a、无外保温混凝土外墙
做法说明：
本做法适用于±0.00以上混凝土结构外墙。
管道穿墙、穿板封堵施工方案
桥架、风管及火管防火启堵之阳早格格创做动工规划目录1 工程表面12 动工安插12.1动工目标13 动工工艺及主要技能央供23.1火管脱墙脱板的启堵23.2风管脱墙脱板的启堵34 动工计划114.1动工进度计划114.2资材准备计划115包管步伐135.2兴品呵护步伐136体例依据151 工程表面原工程动工历程中，洪量的风管、火管、桥架、母线等线路需要脱越墙体、楼板，由于消防防火分区的央供，为了预防战缩小兴办火灾的妨害，谦足动工品量查支典型的央供，那些脱越部位需要举止稀真性的防火启堵.为包管工程品量，保证消防央供特制定原规划.2 动工安插2.1 动工目标所有启堵稀真谦足消防防火分区断绝的央供，协共工程达到“泰山杯”的品量目标.2.2 动工过程管讲防火启堵：主管线的动工墙内板内套管留设套管的牢固套管中侧的启堵挖塞套管内侧的启堵挖塞中表面的处理风管防火启堵：洞心留设风管拆置套管牢固拆置套管内侧防火资料挖塞端部启堵支心桥架防火启堵：洞心预留桥架拆置盖板动工防火包拆置防火钢板拆置支心母线防火启堵：防火泥抹仄里部支心处理3 动工工艺及主要技能央供3.1 火管脱墙脱板的启堵3.1.1 火仄目标套管启堵火仄目标火管正在拆置的共时套拆套管，套管的规格大于管讲二个规格，管讲拆置完成后将套管牢固完备，火仄度、少度、位子央供谦足典型央供，火仄目标与管讲共心，少度须谦足拆置完成后二侧端部与墙里完成里齐仄.套管牢固完成后最先举止套管与墙里之间的孔洞的建补，将套管与墙里间清闲稀真挖塞并抹仄.套管内侧使用防火岩棉稀真挖塞至端部与套管边沿仄齐.套管内中侧启堵完成后待墙里粉刷完成大概墙里吸声墙体动工完成后使用阻火圈正在套管二侧启堵.如图3.1.1-1所示.阻火圈岩棉管道图3.1.1-1 火管脱墙启堵示企图3.1.2 横背套管启堵管讲拆置完成，将套管举止牢固，最先举止套管中侧的启堵，使用混凝土将套管中侧的孔洞挖真抹仄，保证管讲与套管共轴，套管内侧使用岩棉大概橡塑保温棉挖塞稀真，套管中侧盘绕套管使用砂浆浇筑一圈启台，启台下度与套管下度普遍，薄度20mm.启台表面与套管内侧表面使用防火泥支光抹仄，表面刷涂标记色.如图3.1.2-1所示.图3.1.2-1 横背套管防火启堵示企图3.2 风管脱墙脱板的启堵3.2.1 风管脱墙启堵3.2.1.1 风管脱一般墙体的启堵风管脱越一般墙体（包罗沉钢龙骨墙体），搞佳孔洞预留，套管使用镀锌钢板创制，钢板薄度依据管讲尺寸而定，如套管创制薄度对于应表（表3.2.1-1）.套管与墙体之间使用墙体资料弥补牢固，套管与管讲之间，保温风管则使用B1级橡塑保温棉弥补稀真；非保温风管则使用岩棉弥补稀真，如图3.2.1-1.1-1剖视图穿越防火墙风管风管预留孔洞边沿图3.2.1-1 风管脱越一般墙体(防火墙)启堵分解图3.2.1.2 风管脱防火墙体的启堵 风管脱越防火墙体，预留洞心大小应依照W+100mm 战H+100mm （W 、H 分别为风管的宽战下）留置.创制套管的钢板薄度没有该小于 1.6mm ，套管周少共洞心周少相等，宽度与墙体薄度相等，套管创制完成后内中除锈，刷二遍防腐漆，中露部分刷一遍里漆.套管拆置搞到坚韧、准确、好瞅，套管与防火墙体之间要采与M15的砂浆挖补歉谦，没有得出现空饱局里.套管二侧要与防火墙二侧仄齐大概者嵌进≤5mm.风管与套管之间使用防火岩棉塞挖稀真，二侧使用火泥砂浆挖真.保温风管脱越防火墙时，要注意防火启堵没有得益害保温风管保温层的连绝性，预防制成结露局里.如图3.2.1-1.3.2.2 风管脱越楼板的启堵风管脱越楼板的启堵，预留楼板后浇戴洞心.创制套管的钢板薄度没有该小于1.6mm，套管大小应依照W+100mm战H+100mm（W、H分别为风管的宽战下）创制，底部与楼板底仄齐，上部超过完成里30mm.套管与楼板钢筋间焊接牢固，保证躲雷接天对接稳当，并浑理焊渣、刷防锈漆，套管创制完成后内中除锈，刷二遍防腐漆，中露部分刷一遍里漆.预留楼板后浇戴洞心使用与楼板共强度混凝土浇注.楼板底部使用3mm薄200mm宽防火钢板启堵，周边使用Φ12伸展螺丝牢固，间距≤300mm.套管与风管之间使用防火岩棉挖塞稀真，上表面使用50mm薄火泥砂浆挖真抹仄，风管周边使用防火稀启胶挨胶稀启.如图3.2.2-1.穿越楼板风管图3.2.2-1 风管脱越楼板（风井等）启堵分解图3.2.3 风管与兴办风井、兴办静压箱的对接启堵风管与兴办风井、兴办静压箱的对接启堵，启堵需包管稀真没有透风.3.2.3.1 风管从正里与兴办风井、兴办静压箱对接由于兴办风井自己使用央供的节制，完成后的兴办风井里里无法加进人员支配动工.为包管风管与套管间的清闲挖塞稀真，风管探进兴办风井内壁50mm，终端使用30*30*3等边角钢创制法兰加固风管，缩小挖塞防火资料时用力过大引起的风管变形，包管气稀性.风管套管使用钢板薄度没有该小于1.6mm钢板创制，套管大小应依照W+100mm战H+100mm（W、H分别为风管的宽战下）创制.套管及角钢法兰创制完成后内中除锈，刷二遍防腐漆.风管与套管间清闲里侧挖塞30mm薄防火泥，而后60mm薄防火岩棉挖塞稀真，表面30mm薄火泥砂浆抹仄包管气稀性，共时中侧风管周边使用防火稀启胶挨胶稀启.如图3.2.3-1.图3.2.3-1 风管正里对接风井、静压箱分解图3.2.3.2 风管从底部与兴办风井、兴办静压箱对接风管从底部与兴办风井、兴办静压箱对接，由于横曲目标沉力做用，防火资料挖塞有易度，共时为很佳的包管稀启性及好瞅央供，正在兴办风井、兴办静压箱风管侧使用3mm薄200mm宽防火钢板启堵，周边使用Φ12伸展螺丝牢固，间距≤300mm，兴办预留孔洞为风管周边100mm范畴，此天区使用防火岩棉挖真，为包管气稀性，表面使用30mm薄火泥砂浆稀启抹仄，共时风管周边使用防火稀启胶挨胶稀启.如图3.2.2-1.3.3 桥架脱墙脱板的启堵桥架脱墙体启堵1）桥架洞心留设：假设桥架宽、下分别为W、H，则防火墙上洞心大小依照W+100mm战H+100mm留设.2）防备钢板创制、拆置牢固：防备钢板宜采与4mm薄钢板，且宽、下正在洞心的尺寸前提上各加100mm，即正在桥架的宽、下前提上减少200mm；防备钢板用切割机举止切割，没有得用氧气乙炔切割，保证横仄横曲且尺寸偏偏好没有超出3mm；防备钢板创制完成后应举止防腐处理，最先举止人为除锈，而后刷二遍防腐漆，再刷防火涂料，防火涂料薄度为2~7mm；防备钢板牢固，先用伸展螺栓把防备钢板牢固正在墙体上，钢板重要揭墙里，没有得有漏缝局里，没有得益害钢板的仄坦度，防备钢板应坚韧，好瞅.3）防火包的塞挖：动工前最先将动工部位浑理搞洁，将孔洞中的电线电缆搞需要的整治战排列，并绑扎牢固；防火包挖塞前，先将防火墙的任性部分举止牢固，防火包挖塞完成后举止另部分防备钢板牢固；防火包应挖塞稀真、坚韧，搞到启关周到，起到遏止火灾伸张的脚段.如图3.3.1-1所示：4）防火泥启堵：以上步调完成以去，正在防备钢板战桥架之间用防火泥举止防火启堵，防火泥启堵应搞到匀称、周到、好瞅.桥架脱楼板启堵1）桥架洞心留设：假设桥架宽、下分别为W、H，则楼板上洞心大小依照W+100mm战H+100mm 留设.2）防备钢板创制、拆置牢固：防备钢板宜采与4mm薄钢板，且宽、下正在洞心的尺寸前提上各加100mm，即正在横背桥架的宽、下前提上减少200mm；防备钢板用切割机举止切割，没有得用氧气乙炔切割，保证横仄横曲且尺寸偏偏好没有超出3mm；防备钢板创制完成后应举止防腐处理，最先举止人为除锈，而后刷二遍防腐漆，再刷防火涂料，防火涂料薄度为2~7mm；防备钢板牢固，先用伸展螺栓把防备钢板牢固正在楼板、防火台上，钢板重要揭墙里，没有得有漏缝局里，没有得益害钢板的仄坦度，防备钢板应坚韧，好瞅.3）防火包的塞挖：动工前最先将动工部位浑理搞洁，将横井中的电线电缆搞需要的整治战排列，并绑扎牢固；防火包挖塞前，先将楼板下侧举止牢固，防火包挖塞完成后举止防火台、楼板上侧的防备钢板牢固；横井桥架内侧防火启堵之前，先正在启堵部位的底部，用镀锌扁钢做支撑，牢固正在桥架内正里上，用去托住防火包，预防防火包塌降；楼板上侧，将防火台战防火隔堵分离正在所有，并用防备钢板将防火包启关起去，防备钢板牢固正在防火台上头.楼板下侧，用伸展螺栓把防备钢板牢固正在楼板上，如下图3.3.1-2所示；防火包应挖塞稀真、坚韧，按程序整齐排搁，防火包与电缆之间的间隙没有大于1cm，防火包总薄度没有小于240mm，搞到启关周到，起到遏止火灾伸张的脚段.4）防火泥启堵：以上步调完成以去，正在防备钢板战桥架之间、防备钢板战楼板以及防火台之间用防火泥举止防火启堵，防火泥启堵应搞到匀称、周到、好瞅.4 动工计划4.1 动工进度计划原名目兴办里积大，管线种类多、数量大，管讲脱越沉量隔墙、砖墙、混凝土墙的量也很巨大，防火启堵动工贯脱周期较少，套管拆置安插正在墙体动工往日，墙体砌筑完成以去，管讲居套管正中，随后是防火钢板、防火岩棉、防火泥的动工，终尾兴办砖饰里层.根据原工程特性，动工进度计划安插为2012年8月至份2013年6月份.4.2 资材准备计划4.2.1 技能准备计划动工前最先决定启堵动工的资料材量央供，根据现场条件由动工圆牵头起草，经监理圆建订认可，最后决定启堵动工的资料央供、牢固办法以及品量央供，包管相关典型央供及使用央供.简曲真量体当前该动工规划中.4.2.2 资料、设备准备计划启堵动工主要资料、设备如下表：表4.2.2-1 启堵动工主要资料表表4.2.2-2 启堵动工主要设备表资料及设备央供如下：1、对于所进场的资料、部件、配件、设备采购时其本能战参数要切合典型战安排央供.进场资料必须有量检报告、产品合格证，原工程包管没有必非正规死产厂家的无证资料.2、对于进场资料庄重把关查支，核查于其规格、型号、数量、要与合格证文献相符.对于以上防火资料（包罗防火涂料、防火包、防火泥）除表中央供以中，还应谦足耐火性及耐油性均≥3d且无溶胀，防火泥真足软化时间为12h.3、进场后的资料要搞佳防潮、防腐、防益坏的呵护.4.2.3 人员准备计划人员央供如下：1、动工前对于动工人员举止仄安培养战动工技能接底.2、加进动工现场必须佩戴仄安帽，宽禁脱拖鞋加进现场，现场宽禁吸烟.3、做业人员没有得往下扔拾资料、工具、兴弃物等.4、随时浑理现场，搞到活完足下浑，与消仄安、消防隐患、创制一个良佳的处事环境.5、现场摆设消防临时办法，所有人没有得随意裁撤、移动，以包管火灾爆收爆收时消防办法的稳当性.6、对于现场动工人员举止兴品呵护的相关培养，从部分主瞅意识上加强兴品呵护责任感.5 包管步伐5.1 品量包管步伐5.1.1 动工前举止仔细的动工技能接底，对于动工班组的所有工人举止动工证明并签名确认，保证每部分皆能领会的明白动工搞法；5.1.2 对于动人为料举止庄重把关，分歧格资料宽禁进场，动工历程中资料表面有传染的浑理搞洁后再举止动工使用；5.1.3 巡检及接接检制度制定及真止，动工历程中一再的巡逻工人动工情况，对于动工中存留的动工分歧格支配举止即时纠正，正在考验批报验及吊顶启关前举止仔细查看，对于分歧格部位举止整理.5.1.4防火启堵完成后创制永暂性标示，应切合《兴办防火启堵应用技能规程》相关央供.5.2 兴品呵护步伐5.2.1 动工阶段加强对于动工队伍更加是动工班组少的兴品呵护培养，巩固其自己兴品呵护意识；5.2.2 动工阶段由总包圆构制相关人员对于现场动工情况举止监督战初检，已经创制有兴品益害情况，对于其责任人及益害者举止相关处理，并对于被益害兴品举止建补，使其谦足动工查支央供；5.2.3 动工完成后，分片区给后绝动工工种及人员操持接接，包管兴品常常有人呵护、控制.5.3 仄安动工步伐5.3.1 动工前庄重依照“三级仄安培养”制度，对于动工人员举止相关仄安传播培养，确真普及每个员工的仄安意识战自尔呵护本领；5.3.2 加进动工现场需精确佩戴仄安帽；5.3.3 正在下跨举止动工的处事人员必须佩戴仄安戴.体例依据华夏兴办安排院安排图纸《兴办给排火及采温工程动工品量查支典型》GB50242-2002《消防火灾自动报警系统动工及查支典型》GB50166-2007《兴办电气工程动工品量查支典型》GB50303-2002《透气与空调工程动工典型》GB50738-2011《兴办防火启堵应用技能规程》CECS154-2003《防火启堵资料的本能央供战考查要领》GA161-1997。
管道穿墙、穿板封堵施工方案
管道穿墙、穿板封堵施工方案
在建筑工程施工中，管道穿越墙体或板块时需要进行封堵处理，以确保施工质
量和安全。
本文将介绍管道穿墙、穿板封堵施工方案的具体步骤和注意事项。
施工方案
1. 材料准备
在进行封堵施工前，需准备以下材料：- 密封胶- 封堵材料（如泥浆、水泥等）- 防水材料 - 施工工具（刷子、镘刀等）
2. 管道准备
在开始封堵施工前，需对管道进行检查和清理，确保表面无灰尘、油污等杂物，以保证封堵效果。
3. 封堵处理
3.1 管道穿墙封堵
1.在管道穿墙处，选择合适的封堵材料填充，填充密实，并利用密封胶
封闭缝隙，确保不会有漏水现象发生。
2.采用合适的防水材料对管道进行保护，增加其耐久性。
3.2 管道穿板封堵
1.钻孔定位或定点，放置管道。
2.用适当的封堵材料填充管道周围的空隙，确保封堵牢固。
3.对封堵部分进行防水处理，提高密封性。
4. 验收与完工
封堵施工完成后，需要进行验收，确保封堵效果良好。
同时对施工过程中产生
的杂物进行清理，保持施工现场整洁。
注意事项
1.施工人员需经过专业培训，掌握封堵施工技术。
2.选择合适的封堵材料和工具，确保施工质量。
3.在施工过程中需严格按照规范操作，确保施工安全。
4.对施工现场周边环境进行保护，减少施工对周边环境的影响。
综上所述，管道穿墙、穿板封堵施工是建筑工程中重要的环节，正确的施工方案和严格的操作流程能有效保证封堵效果和施工安全。
在实际施工中，施工人员应按照规范要求操作，以确保工程质量和安全。
风管及桥架穿墙、穿板封堵施工方案
风管及桥架穿墙、穿板封堵施工方案桥架、风管及水管防火封堵施工方案批准：审核：编制：北京建工一建工程建设有限公司二Ｏ一四年四月目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3.3桥架及母线穿墙穿板的封堵 (10)4 施工计划 (11)4.1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5.2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵。
为保证工程质量，确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“鲁班奖”的质量目标。
2.2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留桥架安装线缆敷设盖板施工接地完善防火包安装防火泥抹平防火钢板安装收口母线防火封堵：洞口预留母线安装防火包封堵防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
管道穿楼板、穿墙施工标准做法
管道穿楼板、穿墙施工标准做法管道穿楼板一、工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。
二、工艺流程1、套管预留洞做法（适用于无水部位）套管制作→放线定位→预留洞口→管道与套管安装→套管固定→套管外封堵→套管内封堵→一套管刷漆2、套管预埋做法（适用干有水或无水部位）套管制作→放线定位→套管预埋→套管清理→管道安装→套管内封堵→套管刷漆三、施工要点1、套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号，套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm，高出有水楼面装饰面层应为50mm，有水楼面的钢套管应采用防水套管。
2、洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm：采用吊通线的方式确定预埋套管位置。
3、管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m 且5m以上垂直度偏差≤8mm。
4、套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。
5、套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。
6、创优工程的楼板下套管底部安装装饰圈。
7 当管道为PVC管，并且设计有阻火圈时，底部应加阻火圈。
管道穿屋面一、工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。
二、工艺流程套管制作→套管预埋一套管清理→管道安装→套管封堵→保护墩三、施工要点1、刚性防水套管制作参见02S404-JS10-1防水套管。
2、采用吊通线的方式确定预埋套管位置，套管两端用胶布等密封，避免堵塞，保证套管周围混凝土密实。
管道穿墙穿板封堵施工方案
管道穿墙穿板封堵施工方案一、施工准备1.确定穿墙或穿板位置：根据管道系统的设计要求，确定穿墙或穿板的位置，并进行标注。
2.验收穿越管道：对待穿越的管道进行检查和验收，确保管道的质量和可靠性。
3.选择合适的穿越材料：根据实际情况选择合适的穿墙或穿板材料，如不锈钢套管等。
4.准备封堵材料：准备合适的封堵材料，如硅酮密封胶、防水胶带等。
二、施工步骤1.加固穿墙或穿板位置：使用电钻等工具在标注位置上开孔，然后加固穿墙或穿板位置，可用金属套管或者木板加固。
2.安装穿越材料：将选择的穿越材料安装在开孔处，确保材料与墙体或板材紧密贴合。
3.连接管道：将待穿越的管道与穿越材料连接，确保连接牢固且不漏水。
4.封堵处理：使用硅酮密封胶或者防水胶带等材料对穿越处进行封堵处理，确保穿越处密封且防水。
5.检查和验收：施工完毕后，对穿墙、穿板等工程进行检查和验收，确保施工质量符合设计要求。
6.保养和维护：穿墙、穿板施工完毕后，需要定期检查和维护穿越处的密封性能，确保管道系统的正常运行。
三、施工注意事项1.施工前需要进行现场勘测和评估，确保施工的可行性和安全性。
2.施工过程中需要注意保护其他设备和建筑物，防止施工引起的损坏或事故发生。
3.施工期间需要严格遵守安全操作规程，使用安全工具和防护设备，确保施工人员的人身安全。
4.施工完毕后，需要清理施工现场，保持环境整洁。
以上为一种基本的管道穿墙、穿板封堵施工方案，具体施工操作应根据实际情况进行调整和改进。
在施工过程中，需要严格按照相关规范和标准进行操作，确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架、风管及水管防火封堵施工方案目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3.3桥架穿墙穿板的封堵 (10)4 施工计划 (11)4.1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5.2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵。
为保证工程质量，确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“泰山杯”的质量目标。
2.2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵：防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
如图3.1.1-1所示。
阻火圈岩棉管道图3.1.1-1 水管穿墙封堵示意图3.1.2 竖向套管封堵管道安装完毕，将套管进行固定，首先进行套管外侧的封堵，使用混凝土将套管外侧的孔洞填实抹平，确保管道与套管同轴，套管内侧使用岩棉或橡塑保温棉填塞密实，套管外侧围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致，厚度20mm。
承台表面与套管内侧表面使用防火泥收光抹平，表面刷涂标识色。
如图3.1.2-1所示。
图3.1.2-1 竖向套管防火封堵示意图3.2 风管穿墙穿板的封堵3.2.1 风管穿墙封堵3.2.1.1 风管穿普通墙体的封堵风管穿越普通墙体（包括轻钢龙骨墙体），做好孔洞预留，套管使用镀锌钢板制作，钢板厚度依据管道尺寸而定，如套管制作厚度对应表（表3.2.1-1）。
套管与墙体之间使用墙体材料填充固定，套管与管道之间，保温风管则使用B1级橡塑保温棉填充密实；非保温风管则使用岩棉填充密实，如图3.2.1-1。
表3.2.1-1 套管制作厚度对应表1-1剖视图穿越防火墙风管风管预留孔洞边沿图3.2.1-1 风管穿越普通墙体(防火墙)封堵分析图3.2.1.2 风管穿防火墙体的封堵风管穿越防火墙体，预留洞口大小应按照W+100mm 和H+100mm （W 、H 分别为风管的宽和高）留置。
制作套管的钢板厚度不应小于1.6mm ，套管周长同洞口周长相等，宽度与墙体厚度相等，套管制作完毕后内外除锈，刷两遍防腐漆，外露部分刷一遍面漆。
套管安装做到牢固、准确、美观，套管与防火墙体之间要采用M15的砂浆填补饱满，不得出现空鼓现象。
套管两侧要与防火墙两侧平齐或者嵌入≤5mm 。
风管与套管之间使用防火岩棉塞填密实，两侧使用水泥砂浆填实。
保温风管穿越防火墙时，要注意防火封堵不得破坏保温风管保温层的连续性，避免造成结露现象。
如图3.2.1-1。
3.2.2 风管穿越楼板的封堵风管穿越楼板的封堵，预留楼板后浇带洞口。
制作套管的钢板厚度不应小于1.6mm，套管大小应按照W+100mm和H+100mm（W、H分别为风管的宽和高）制作，底部与楼板底平齐，上部高出完成面30mm。
套管与楼板钢筋间焊接固定，确保避雷接地连接可靠，并清理焊渣、刷防锈漆，套管制作完毕后内外除锈，刷两遍防腐漆，外露部分刷一遍面漆。
预留楼板后浇带洞口使用与楼板同强度混凝土浇注。
楼板底部使用3mm厚200mm宽防火钢板封堵，周边使用Φ12膨胀螺丝固定，间距≤300mm。
套管与风管之间使用防火岩棉填塞密实，上表面使用50mm厚水泥砂浆填实抹平，风管周边使用防火密封胶打胶密封。
如图3.2.2-1。
图3.2.2-1 风管穿越楼板（风井等）封堵分析图3.2.3 风管与建筑风井、建筑静压箱的连接封堵风管与建筑风井、建筑静压箱的连接封堵，封堵需保证密实不透风。
3.2.3.1 风管从侧面与建筑风井、建筑静压箱连接由于建筑风井自身使用要求的限制，完成后的建筑风井内部无法进入人员操作施工。
为保证风管与套管间的空隙填塞密实，风管探入建筑风井内壁50mm，末端使用30*30*3等边角钢制作法兰加固风管，减少填塞防火材料时用力过大引起的风管变形，保证气密性。
风管套管使用钢板厚度不应小于1.6mm钢板制作，套管大小应按照W+100mm和H+100mm（W、H分别为风管的宽和高）制作。
套管及角钢法兰制作完毕后内外除锈，刷两遍防腐漆。
风管与套管间空隙里侧填塞30mm厚防火泥，然后60mm厚防火岩棉填塞密实，表面30mm厚水泥砂浆抹平保证气密性，同时外侧风管周边使用防火密封胶打胶密封。
如图3.2.3-1。
图3.2.3-1 风管侧面连接风井、静压箱分析图3.2.3.2 风管从底部与建筑风井、建筑静压箱连接风管从底部与建筑风井、建筑静压箱连接，由于竖直方向重力影响，防火材料填塞有难度，同时为很好的保证密封性及美观要求，在建筑风井、建筑静压箱风管侧使用3mm厚200mm宽防火钢板封堵，周边使用Φ12膨胀螺丝固定，间距≤300mm，建筑预留孔洞为风管周边100mm范围，此区域使用防火岩棉填实，为保证气密性，表面使用30mm厚水泥砂浆密封抹平，同时风管周边使用防火密封胶打胶密封。
如图3.2.2-1。
3.3 桥架穿墙穿板的封堵3.3.1 桥架穿墙体封堵1）桥架洞口留设：假设桥架宽、高分别为W、H，则防火墙上洞口大小按照W+100mm和H+100mm留设。
2）防护钢板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加100mm，即在桥架的宽、高基础上增加200mm；防护钢板用切割机进行切割，不得用氧气乙炔切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为2~7mm；防护钢板固定，先用膨胀螺栓把防护钢板固定在墙体上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。
3）防火包的塞填：施工前首先将施工部位清理干净，将孔洞中的电线电缆做必要的整理和排列，并绑扎固定；防火包填塞前，先将防火墙的任意一面进行固定，防火包填塞完成后进行另一面防护钢板固定；防火包应填塞密实、牢固，做到封闭严密，起到阻止火灾蔓延的目的。
如图3.3.1-1所示：图3.3.1-1桥架穿墙体封堵示意图4）防火泥封堵：以上步骤完成以后，在防护钢板和桥架之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。
3.3.2 桥架穿楼板封堵1）桥架洞口留设：假设桥架宽、高分别为W、H，则楼板上洞口大小按照W+100mm和H+100mm留设。
2）防护钢板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加100mm，即在竖向桥架的宽、高基础上增加200mm；防护钢板用切割机进行切割，不得用氧气乙炔切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为2~7mm；防护钢板固定，先用膨胀螺栓把防护钢板固定在楼板、防水台上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。
3）防火包的塞填：施工前首先将施工部位清理干净，将竖井中的电线电缆做必要的整理和排列，并绑扎固定；防火包填塞前，先将楼板下侧进行固定，防火包填塞完成后进行防水台、楼板上侧的防护钢板固定；竖井桥架内侧防火封堵之前，先在封堵部位的底部，用镀锌扁钢作支撑，固定在桥架内侧面上，用来托住防火包，防止防火包塌落；楼板上侧，将防水台和防火隔堵结合在一起，并用防护钢板将防火包封闭起来，防护钢板固定在防水台上面。
楼板下侧，用膨胀螺栓把防护钢板固定在楼板上，如下图3.3.1-2所示；防火包应填塞密实、牢固，按顺序整齐排放，防火包与电缆之间的间隙不大于1cm，防火包总厚度不小于240mm，做到封闭严密，起到阻止火灾蔓延的目的。
图3.3.1-2桥架穿楼板封堵示意图4）防火泥封堵：以上步骤完成以后，在防护钢板和桥架之间、防护钢板和楼板以及防水台之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。
4 施工计划4.1 施工进度计划本项目建筑面积大，管线种类多、数量大，管道穿越轻质隔墙、砖墙、混凝土墙的量也很巨大，防火封堵施工贯穿周期较长，套管安装安排在墙体施工以前，墙体砌筑完成以后，管道居套管正中，随后是防火钢板、防火岩棉、防火泥的施工，最后建筑砖饰面层。
根据本工程特点，施工进度计划安排为2012年8月至份2013年6月份。
4.2 资源准备计划4.2.1 技术准备计划施工前首先确定封堵施工的材料材质要求，根据现场条件由施工方牵头起草，经监理方修订认可，最终确定封堵施工的材料要求、固定方式以及质量要求，保证相关规范要求及使用要求。
具体内容体现在该施工方案中。
4.2.2 材料、设备准备计划封堵施工主要材料、设备如下表：表4.2.2-1 封堵施工主要材料表表4.2.2-2 封堵施工主要设备表材料及设备要求如下：1、对所进场的材料、部件、配件、设备采购时其性能和参数要符合规范和设计要求。
进场材料必须有质检报告、产品合格证，本工程保证不用非正规生产厂家的无证材料。
2、对进场材料严格把关验收，核对其规格、型号、数量、要与合格证文件相符。
对以上防火材料（包括防火涂料、防火包、防火泥）除表中要求以外，还应满足耐水性及耐油性均≥3d且无溶胀，防火泥完全硬化时间为12h。
3、进场后的材料要做好防潮、防腐、防损坏的保护。
4.2.3 人员准备计划人员准备计划如下表：表4.2.3-1 人员准备计划表人员要求如下：1、施工前对施工人员进行安全教育和施工技术交底。
2、进入施工现场必须佩戴安全帽，严禁穿拖鞋进入现场，现场严禁吸烟。
3、作业人员不得朝下抛丢材料、工具、废弃物等。
