各种阀门的种类和原理课件
各种阀门种类及原理(图)
各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀，是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合, 可阻止介质流过，并依靠顶模、弹簧或闸板的模形，来增强密封效果。
它在管路中主要起切断作用。
它的优点是：流体阻力小，启闭省劲，可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门，而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式，二是暗杆式。
按闸板构造分，也分两类，一是平行，二是模式。
2。
截止阀截止阀，也叫截门, 是使用最广泛的一种阀门，它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用，开启高度不大，制造容易, 维修方便, 不仅适用于中低压，而且适用于高压。
它的闭合原理是, 依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通.截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时，密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3。
蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风，自由回旋 .蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单，开闭迅速，切断和节流都能用, 流体阻力小, 操作省力。
蝶阀，可以做成很大口径.能够使用蝶阀的地方, 最好不要使闸阀，因为蝶阀比闸阀经济，而且调节性好.目前, 蝶阀在热水管路得到广泛的使用。
4。
球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞.球阀开关轻便，体积小，可以做成很大口径, 密封可靠, 结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
球阀分两类，一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转，以达到开启与关闭的目的.它的作用是切断、分田和改变介质流向。
各种阀门的种类和原理培训课件
6
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
11
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
12
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
2.2 截止阀 截止阀是用于截断介质流动的，
截止阀的阀杆轴线与阀座密封面 垂直，通过带动阀芯的上下升降 进行开断。截止阀一旦处于开启 状态，它的阀座和阀瓣密封面之 间就不再有接触，并具有非常可 靠的切断动作，因而它的密封面 机械磨损较小，由于大部分截止 阀的阀座和阀瓣比较容易修理或 更换密封元件时无需把整个阀门 从管线上拆下来，这对于阀门和 管线焊接成一体的场合是很适用 的。
13
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
介质通过此类阀门时的 流动方向发生了变化， 因此截止阀的流动阻力 较高。引入截止阀的流 体从阀芯下部引入称为 正装，从阀芯上部引入 称为反装，正装时阀门 开启省力，关闭费力， 反装时，阀门关闭严密， 开启费力，截止阀一般 正装。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
主要内容
1 阀门概述及分类 2 典型阀门介绍 3 电动和气动执行机构及调试 4 阀门的试验 5 常见故障及维修
1
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
阀门知识简介完全(共63张PPT)
阀门形式
G-闸阀 C-止回阀 B-球阀 F-蝶阀 L-截止阀 T-三通阀 N-针形阀
压力等级
A-ANSI 150LB B-ANSI 300LB C-ANSI 600LB D-API602 800LB E-ANSI 900LB F-ANSI 1500LB G-ANSI 2500LB
阀门材料及腐蚀 余量
(b) 楔式弹性单闸板
通用分类法 公称压力及阀体材料，阀门的型号由七个单元组成，按下列顺序
编制。 这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
（5）公称压力小于1.
ＬＣＢ：低温方式分可分为：
1 2 3 4 5 6 当阀门部分开启时，在闸板( 背面产生涡流) ，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。
截止阀与节流阀的结构基本相同，只是阀 瓣的形状不同：截止阀的阀瓣为盘形，节流阀 的阀瓣多为圆锥流线型，特别适用于节流，可 以改变通道的截面积，用以调节介质的流量与 压力。
截止阀的种类
截止阀
直杆式
直通式
角式
斜杆式
直通式
上螺纹阀杆
下螺纹阀杆 上螺纹阀杆 下螺纹阀杆
螺纹连接
法兰连接
焊接连接 螺纹连接 法兰连接
（２）角形阀：弯头处，流 动阻力小。
截止阀和节流阀阀体
（３）直流阀：阀体与阀杆 成45°,流动阻力小，压降也小， 便于检修和更换。
（４）针形阀：阀瓣为锥形 针形，阀杆通常用细螺纹以取 得微量调节。
截止阀和节流阀阀瓣
（１）截止阀阀瓣（平面阀瓣） 为截止阀主要形式的启闭件，接触
二、阀门的分类
按与管道连接方式分可分为：
法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。 螺纹连接阀门：阀体带有螺纹，与管道采用螺纹连接的阀门。
阀门简介课件(共50张PPT)
精品资料
一 阀门 的分类 (fá mén)
阀门的用途广泛，种类繁多，分类方法也比较多。总的可分两大类： 第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。如
止回阀、安全阀、调节阀、疏水阀、减压阀等。 第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀，
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统 中也已广 用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引 起阀门密 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应 用。
精品资料
阀门(fámén)主要参数
•1、按压力分类
•(1) 真空阀 工作压力低于标准大气压的阀门。
•(2) 低压阀 公称压力PN<1.6MPa的阀门。 •(3) 中压阀 公称压力PN<2.5~6.4Mpa的阀门。
•(4) 高压阀 公称压力PN10.0~80.0Mpa的阀门。
•(5) 超高压阀 公称压力PN≥100Mpa的阀门。
精品资料
4、止回阀
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来(yònɡ lái)防止介质 倒流的阀门。
止回阀根据其结构可分 ：1）升降式止回阀
2）旋启式止回
3）阀碟式止回阀
4）管道式止回阀，阀瓣沿着阀体中心线滑动的阀门，式止回阀是新
出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀
Q 减压阀
Y
蝶阀

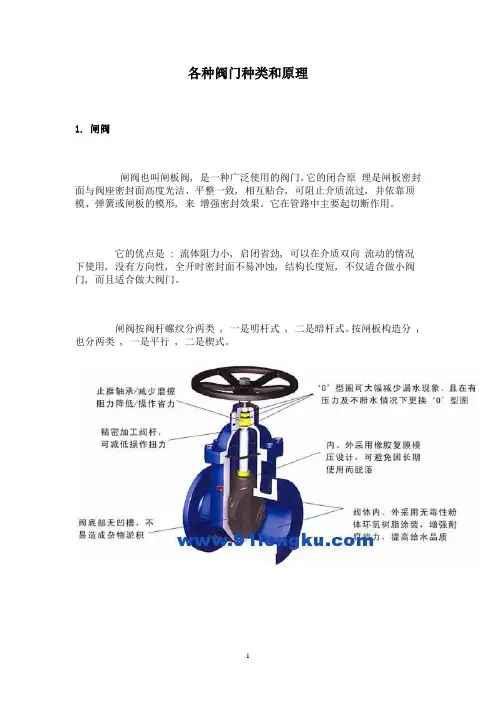

阀门种类、原理(有图)
各种阀门种类和原理1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是楔式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
《阀门的种类及原理》课件
阀门的发展历程
要点一
总结词
阀门的发展历程经历了多个阶段，从最初的简单阀门到现 代的高科技智能阀门。
要点二
详细描述
阀门的发展历程可以追溯到古代，最初人们使用简单的木 塞、石蜡等材料来控制流体的流动。随着工业革命的发展 ，人们开始使用铸铁、铜等金属材料制作阀门，并逐渐发 展出了各种不同类型和用途的阀门。现代科技的进步使得 阀门的设计和制造更加精密和高效，出现了各种高科技智 能阀门，如电动阀门、气动阀门、调节阀等。
总结词
截止阀主要用于截断或调节水流，其结构简单，密封性能好。
详细描述
截止阀主要由阀体、阀盖、阀瓣和阀杆等部件组成。当需要打开或关闭阀门时，通过旋转阀杆来带动 阀瓣上下移动，从而实现水流的开启或关闭。截止阀的密封性能较好，适用于高压和高温流体，但流 体阻力较大，调节性能较差。
球阀
总结词
球阀是一种快速启闭的阀门，适用于高 温高压流体。
电力工业
核电站
用于控制核反应堆的冷却水流量。
火电站
用于控制锅炉的进水和出水，确保蒸汽的产生和压力的稳定 。
制药行业
原料药生产
用于控制化学反应的物料流量和温度 。
药品包装
在灌装设备中，控制药液的灌装量和 速度。
05
阀门的维护与保养
阀门检查与保养的重要性
确保阀门正常运行
定期对阀门进行检查和保养，可以及 时发现并解决潜在问题，确保阀门正 常工作。
确保其牢固可靠。
润滑与清洁
对阀门进行润滑，并清 洁其表面，保持其良好
的工作状态。
密封件更换
根据需要更换阀门的密 封件，以确保其良好的
密封性能。
感谢您的观看
THANKS
04
阀门种类、原理(有图)
各种阀门种类和原理1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。
按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
各种阀门的种类和原理 ppt课件
从结构形式上，主要的区 别是所采用的密封元件的 形式。根据密封元件的形 式，常常把闸阀分成几种 不同的类型，如：楔式闸 阀、平行式闸阀、平行双 闸板闸阀、楔式双闸板闸 等。最常用的形式是楔式 闸阀和平行式闸阀。
9
10
11
12
13
2.2 截止阀 截止阀是用于截断介质流动的，
质向一个方向流动，而且 阻止方向流动。通常这种 阀门是自动工作的，在一 个方向流动的流体压力作 用下，阀瓣打开；流体反 方向流动时，由流体压力 和阀瓣的自重合阀瓣作用 于阀座，从而切断流动。 包括旋启式4 蝶阀 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀
2.5 球阀 球阀是由旋塞阀演变而来。
它具有相同的旋转90度的 动作，不同的是旋塞体是 球体，有圆形通孔或通道 通过其轴线。当球旋转90 度时，在进、出口处应全 部呈现球面，从而截断流 动。
30
球阀只需要用旋转90度的操作和很小的转动力矩 就能关闭严密。完全平等的阀体内腔为介质提供 了阻力很小、直通的流道。球阀最适宜直接做开 闭使用，但也能作节流和控制流量之用。球阀的 主要特点是本身结构紧凑，易于操作和维修，适 用于水、溶剂、酸和天然气等一般工作介质，而 且还适用于工作条件恶劣的介质，如氧气、过氧 化氢、甲烷、乙烯、树脂等。球阀阀体可以是整 体的，也可以是组合式的。
7
各种阀门的种类和原理
2.1 闸阀 闸阀是作为截止介质使用，在全开
时整个流通直通，此时介质运行的 压力损失最小。闸阀通常适用于不 需要经常启闭，而且保持闸板全开 或全闭的工况。不适用于作为调节 或节流使用。对于高速流动的介质， 闸板在局部开启状况下可以引起闸 门的振动，而振动又可能损伤闸板 和阀座的密封面，而节流会使闸板 遭受介质的冲蚀。
各类阀门的介绍ppt课件
培训目的
为了使员工掌握各种阀门的构造和任务原理，优点、 缺陷、缺点处置等。对各种阀门有一个全面、深化的认识 和掌握，保证在缺点时可以正确顺利操作，保证消费顺利 进展，编制此课件提高员工的技艺程度。
适宜人员与专业
结合站新来员工，岗位运转员工、各系统维护 员工等。
常见阀门
一、常见阀门有：闸阀、止回阀、截止阀、球阀、蝶阀、平安阀 二、阀门按压力分类： 〔1〕、真空阀：任务压力低于规范大气压的阀门。 〔2〕、低压阀：公称压力PN小于1.6mpa的阀门。 〔3〕、中压阀：公称压力大于1.6mpa小于10mpa的阀门. 〔4〕、超高压阀：公称压力大于80mpa 三、按阀体资料分类： 〔1〕、非金属资料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。 〔2〕、金属资料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、 蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金阀门、高合金阀门。 〔3〕、密封资料：聚四氟乙烯、氯橡胶、乙丙胶、氯丁胶、丁晴橡胶、橡胶硬密 封。
缺陷为：流体阻力大，封锁较费力， 所以口径普通限制在200毫米以下
止回阀的作用
止回阀〔用拼音第一 个字母表示H〕
作用：止回阀是领先 流体介质本身的流动 而自动开闭的阀门， 其作用是防止管道内 流体介质倒流。
止回阀可分为升降式 和旋启示两种。
特点为：构造简单， 分量轻，不需求人操 作。
缺陷及常见缺点：密 封面已损坏，旋启示 止回阀的阀板旋转铸 结和面容易磨损。
闸阀缺点处置
1、盘根渗漏，处置方法：用扳手对称调整盘根压盖螺 母。假设调整无效或盘根渗漏严重，那么需求加盘根或 改换盘根。详细按改换盘根操作步骤进展。 2、阀门开不动，是由于阀门长期封锁锈死。处置方法 是：在阀杆和填料处涂上柴油或光滑油，并用敲打的方 法，是阀杆与盖母之间产生微小的间隙，如仍打不开， 可用扳手或管钳悄然转动手轮。 3、阀门能开动，且开关困难。处置方法：〔1〕阀门 盘根过紧，对称松盘根螺母〔但确保不渗漏〕。〔2〕 阀门盘根压盖与丝杠生锈或结垢，松掉压盖螺母，在丝 杠与压盖之间除去污垢涂上光滑油，并取出旧的盘根， 清干净内部污垢参与新的盘根。 4、阀门闸板零落，病症：手轮特别轻，开关很灵敏， 管线憋压，闸板与丝杠结和面磨损，丝杠挂不住阀板呵 斥阀板零落。处置方法：卸掉阀门中部法兰螺栓，开启 阀门取出阀门上半部分，拿出阀板看他的阀板丝杠的结 和面能否完好，如损坏需改换阀板和丝杠，或者阀门。
各种阀门种类及原理(图)
各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门,而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(3) 金属阀体衬里阀门 如衬铅阀门、衬塑料阀门、 衬搪瓷பைடு நூலகம்门。
各种阀门的种类和原理
6
三、通用分类法
这种分类方法既按原理、作用又按结构划分，是 目前国内、国际最常用的分类方法。一般分为： 闸阀、截止阀、旋塞阀、球阀、蝶阀、隔膜阀、 止回阀、节流阀、安全阀、减压阀、疏水阀、调 节阀。
各种阀门的种类和原理
30
• 球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。 完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀 最适宜直接做开闭使用，但也能作节流和控制流量之用。球阀的 主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、 酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质， 如氧气、过氧化氢、甲烷、乙烯、树脂等。球阀阀体可以是整体 的，也可以是组合式的。
各种阀门的种类和原理
23
各种阀门的种类和原理
24
各种阀门的种类和原理
25
各种阀门的种类和原理
26
• 蝶阀有弹性密封和金属的密封两种密封型式。弹 性密封阀门，密封圈可以镶嵌在阀体上或附在蝶 板周边。采用金属密封的阀门一般比弹性密封的 阀门寿命长，但很难做到完全密封，金属密封能 适应较高的工作温度，弹性密封则具有受温度限 制的缺点。
的分配阀和疏水阀等。 5、安全阀类： 用于超压安全保护。包括各种类型的安全阀。
各种阀门的种类和原理
4
二、按主要参数分类
1、按压力分类 (1) 真空阀 工作压力低于标准大气压的阀门。 (2) 低压阀 公称压力PN<1.6MPa的阀门。 (3) 中压阀 公称压力PN<2.5~6.4Mpa的阀门。 (4) 高压阀 公称压力PN10.0~80.0Mpa的阀门。 (5) 超高压阀 公称压力PN≥100Mpa的阀门。
2、按介质工作温度分类
(1) 高温阀 t>450℃的阀门。
(2) 中温阀 120℃≤t<450℃的阀门。
(3) 常温阀 -40℃≤t<120℃的阀门。
(4) 低温阀 -100℃≤t<-40℃的阀门。
(5) 超低温阀 t<-100℃的阀门。
各种阀门的种类和原理
5
3、按阀体材料分类
(1) 非金属材料阀门 如陶瓷阀门、玻璃钢阀门、 塑料阀门。
明杆楔式单闸板闸阀
各种阀门的种类和原理
8
• 从结构形式上，主要的区 别是所采用的密封元件的 形式。根据密封元件的形 式，常常把闸阀分成几种 不同的类型，如：楔式闸 阀、平行式闸阀、平行双 闸板闸阀、楔式双闸板闸 等。最常用的形式是楔式 闸阀和平行式闸阀。
各种阀门的种类和原理
9
各种阀门的种类和原理
各种阀门的种类和原理
14
• 介质通过此类阀门时的 流动方向发生了变化， 因此截止阀的流动阻力 较高。引入截止阀的流 体从阀芯下部引入称为 正装，从阀芯上部引入 称为反装，正装时阀门 开启省力，关闭费力， 反装时，阀门关闭严密， 开启费力，截止阀一般 正装。
各种阀门的种类和原理
15
各种阀门的种类和原理
各种阀门的种类和原理
3
• 阀门的种类很多，且有多种分类方法：
一、按用途和作用分类 1、截断阀类： 主要用于截断或接通介质流。包括闸阀、截
止阀、隔膜阀、旋塞阀、球阀、蝶阀等。 2、调节阀类： 主要用于调节介质的流量、压力等。包括调
节阀、节流阀、减压阀等。 3、止回阀类： 用于阻止介质倒流。包括各种结构的止回阀。 4、分流阀类： 用于分配、分离或混合介质。包括各种结构
各种阀门的种类和原理
27
单偏心蝶阀
双偏心蝶阀
三偏心蝶阀
各种阀门的种类和原理
28
各种阀门的种类和原理
29
2.5 球阀
• 球阀是由旋塞阀演变而来。 它具有相同的旋转90度的 动作，不同的是旋塞体是 球体，有圆形通孔或通道 通过其轴线。当球旋转90 度时，在进、出口处应全 部呈现球面，从而截断流 动。
16
各种阀门的种类和原理
17
各种阀门的种类和原理
18
各种阀门的种类和原理
19
2.3 止回阀 • 止回阀的作用是只允许介质
向一个方向流动，而且阻止 方向流动。通常这种阀门是 自动工作的，在一个方向流 动的流体压力作用下，阀瓣 打开；流体反方向流动时， 由流体压力和阀瓣的自重合 阀瓣作用于阀座，从而切断 流动。包括旋启式止回阀和 升降式止回阀。
10
各种阀门的种类和原理
11
各种阀门的种类和原理
12
各种阀门的种类和原理
13
2.2 截止阀 • 截止阀是用于截断介质流动的，
截止阀的阀杆轴线与阀座密封面 垂直，通过带动阀芯的上下升降 进行开断。截止阀一旦处于开启 状态，它的阀座和阀瓣密封面之 间就不再有接触，并具有非常可 靠的切断动作，因而它的密封面 机械磨损较小，由于大部分截止 阀的阀座和阀瓣比较容易修理或 更换密封元件时无需把整个阀门 从管线上拆下来，这对于阀门和 管线焊接成一体的场合是很适用 的。
阀门的种类及原理
各种阀门的种类和原理
1
主要内容
• 1 阀门概述及分类 • 2 典型阀门介绍 • 3 电动和气动执行机构及调试 • 4 阀门的试验 • 5 常见故障及维修
各种阀门的种类和原理
2
1 阀门概述及分类
• 阀门是流体输送系统中的控制部件，具有截断、调节、导流、防 止逆流、稳压、分流或溢流泄压等功能。
各种阀门的种类和原理
7
2 典型阀门
2.1 闸阀
• 闸阀是作为截止介质使用，在全开 时整个流通直通，此时介质运行的 压力损失最小。闸阀通常适用于不 需要经常启闭，而且保持闸板全开 或全闭的工况。不适用于作为调节 或节流使用。对于高速流动的介质， 闸板在局部开启状况下可以引起闸 门的振动，而振动又可能损伤闸板 和阀座的密封面，而节流会使闸板 遭受介质的冲蚀。
各种阀门的种类和原理
20
各种阀门的种类和原理
21
各种阀门的种类和原理
22
2.4 蝶阀
• 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀 体圆柱形通道内，圆盘形蝶板绕着轴线旋转， 旋转角度为0°~90°之间，旋转到90°时，阀门则 是全开状态。蝶阀结构简单、体积小、重量轻， 只由少数几个零件组成。而且只需旋转90°即可 快速启闭，操作简单。蝶阀处于完全开启位置 时，蝶板厚度是介质流经阀体时唯一的阻力， 因此通过该阀门所产生的阻力很小，故具有较 好的流量控制特性，可以作调节用。
