第七章回复再结晶
注：再结晶退火温度一般比上述温度高100～200℃。
3.影响再结晶温度的因素
(1)金属冷加工变形度 变形度δ越大，驱动力越大，发生再结晶的温度越低，当变形度达 到一程度后， 趋于一个最低温度，称为最低再结晶温度，T再min。 经验表明：T再min≈0.4T熔点， (2)金属的纯度 金属中的杂质或合金元素，尤其是高熔点成分的存在，会阻碍原子 的扩散（位错的扩散），因此再结晶温度会提高。纯度越高，再结晶温 度越低。 如：纯铁T再min =450℃；碳钢T再min =500-650℃；合金钢T再min >650700℃ (3)加热速度和保温时间 a、提高加热速度，再结晶温度升高；加热速度太低，再结晶温度也会 升高。 b、延长保温时间，再结晶温度降低 综合上述因素，再结晶退火温度一般为： T再min +100-200℃
5.分散相粒子
当合金中溶质浓度超过其固溶度后，就会形成第二相，多数情 况下，这些第二相为硬脆的化合物，在冷变形过程中，一般不 考虑其变形，所以合金的再结晶也主要发生在基体上。 当第二相颗粒较粗时，变形时位错会绕过颗粒，并在颗粒周围 留下位错环，或塞积在颗粒附近，从而造成颗粒周围畸变严重， 促进再结晶，降低再结晶温度； 当第二相颗粒细小，分布均匀时，不会使位错发生明显聚集， 因此对再结晶形核作用不大，相反，其对再结晶晶核的长大过 程中的位错运动和晶界迁移起一种阻碍作用，因此使得再结晶 过程更加困难，提高再结晶温度。 间距和直径都较大时，提高畸变能，并可作为形核核心，促进 再结晶；直径和间距很小时，提高畸变能，但阻碍晶界迁移， 阻碍再结晶。
图 变形程度与再结晶温度的关系
3.微量溶质原子
阻碍位错和晶界的运动， 不利于再结晶。
图 合金元素对铁再结晶温度影响
晶粒生长
第四节 晶粒生长与二次再结晶
再结晶与晶粒长大是与烧结并行的高温动 力学过程，特别是晶粒长大与二次再结晶过程 往往与烧结中、后期的传质过程是同时进行的。 它对烧结过程和烧结体的显微结构和性能有不 可忽视的影响。 晶粒生长:无应变的材料在热处理时，平衡晶 粒尺寸在不改变其分布的情况下，连续长大的 过程.
坯体继续致密化
❖晶界越过气孔或杂质，产生二次再结晶，把气 孔包入晶体内部
⑵有少量液相出现在晶界上—少量液相抑制晶粒 长大
5.极限晶粒直径：
DL—晶粒正常生长时的极限尺寸
DL d f
d—夹杂物或气孔的平均直径 f—夹杂物或气孔的体积分数
讨论：
①当f愈大时则DL愈小 ②当f一定时，d愈大则晶界移动时与夹杂
物相遇的机会就越少，于是DL愈大
三. 二次再结晶
(或称异常长大和晶粒不连续长大)
1.定义：二次再结晶是少数巨大晶粒在细晶消耗时 成核长大的过程（当正常的晶粒长大过程停止后， 个别具有多边界的大晶粒以自身为核心不断吞并 周围小晶粒而异常长大的过程为二次再结晶）
2.推动力：大晶粒界面与邻近高表面能和小曲率半 径的晶面相比有较低的表面能
1
❖logD—t作图为一直线，其斜率为 2
4.影响晶粒生长的因素：
图示1 图示2
⑴第二相夹杂物(杂质、气孔)影响—阻碍作用
当气孔汇集在晶界上时，晶界移动可能出现的 三种情况:
❖晶界移动被气孔或杂质所阻挡，使正常的晶粒 长大终止
❖晶界带动气孔或杂质以正常速度移动，使气孔 保持在晶界上，并可利用晶界的快速通道排除，
⑴ 原始粒度不均匀，存在个别大晶粒 ⑵ 烧结温度偏高或烧结速率太快 ⑶ 成型压力不均，局部有不均匀液相
5.避免二次再结晶采取的措施：
再结晶与晶粒长大是与烧结并行的高温动 力学过程，特别是晶粒长大与二次再结晶过程 往往与烧结中、后期的传质过程是同时进行的。 它对烧结过程和烧结体的显微结构和性能有不 可忽视的影响。 晶粒生长:无应变的材料在热处理时，平衡晶 粒尺寸在不改变其分布的情况下，连续长大的 过程.
坯体继续致密化
❖晶界越过气孔或杂质，产生二次再结晶，把气 孔包入晶体内部
⑵有少量液相出现在晶界上—少量液相抑制晶粒 长大
5.极限晶粒直径：
DL—晶粒正常生长时的极限尺寸
DL d f
d—夹杂物或气孔的平均直径 f—夹杂物或气孔的体积分数
讨论：
①当f愈大时则DL愈小 ②当f一定时，d愈大则晶界移动时与夹杂
物相遇的机会就越少，于是DL愈大
三. 二次再结晶
(或称异常长大和晶粒不连续长大)
1.定义：二次再结晶是少数巨大晶粒在细晶消耗时 成核长大的过程（当正常的晶粒长大过程停止后， 个别具有多边界的大晶粒以自身为核心不断吞并 周围小晶粒而异常长大的过程为二次再结晶）
2.推动力：大晶粒界面与邻近高表面能和小曲率半 径的晶面相比有较低的表面能
1
❖logD—t作图为一直线，其斜率为 2
4.影响晶粒生长的因素：
图示1 图示2
⑴第二相夹杂物(杂质、气孔)影响—阻碍作用
当气孔汇集在晶界上时，晶界移动可能出现的 三种情况:
❖晶界移动被气孔或杂质所阻挡，使正常的晶粒 长大终止
❖晶界带动气孔或杂质以正常速度移动，使气孔 保持在晶界上，并可利用晶界的快速通道排除，
⑴ 原始粒度不均匀，存在个别大晶粒 ⑵ 烧结温度偏高或烧结速率太快 ⑶ 成型压力不均，局部有不均匀液相
5.避免二次再结晶采取的措施：
第四节再结晶后的晶粒长大
4r
3
随φ增大、r减小，Dmin减小。
Fe-3%Si合金中的MnS 粒子限制了晶粒长大
Fe-3%Si合金在800 ℃时的晶粒长大
利用分散相粒子阻碍高温下晶粒长大的实例
钢中加入少量的Al、Ti、V、Nb等元素，可形 成适当体积分数（数量）和尺寸的AlN、TiN、 VC、NbC等分散相微粒，能有效阻碍高温下钢 的晶粒长大，使钢在焊接或热处理后仍具有较 细小的晶粒，保证良好的力学性能。
纯金属及单相合金中， 大角度晶界的晶界能为常数， 即：
T1=T2=T3，则θ1=θ2=θ3 =120 °
二维晶粒为六边 形，晶界角均为 120°时，晶界为直 线，处于稳定形状。 在继续加热时，每个 晶粒都不易长大或缩 小。
在平衡条件(退 火状态)下，单相合金 金相试样中观察到三 叉晶界，确实接近 120°角。
三个(或三个以上)晶界交会处的界面角的变 化是：趋向于使作用在各晶界的表面张力在交 会点达到互相平衡的状态。
3、晶粒的稳定形状：
二维晶粒的稳定形状：
三晶界交会处各晶界角均等于120°，晶界为直线状。 三个晶粒1、2、3共同相遇于一点，达到平衡状态时， 其界面张力(晶界能) T1、T2、T3与界面角θ1、θ2、θ3 之间 应满足：
分散相粒子对晶界移动的约束力与晶界能所 提供驱动力相等时，正常晶粒长大停止。
此时的晶粒平均直径 为极限平均晶粒直径。
若分散相粒子为球状，半径为r，体积分数
为φ，比晶界能为γb，则晶界与粒子交截时，单 位面积晶界上各粒子对晶界移动所施加的总约束
力为：
F mix
3 2
b
r
极限平均晶粒尺寸：
Dm i n
二维晶粒的稳定形状
如果二维晶粒不是六 边形，为了使晶粒各顶 角形成120°的夹角：
晶粒长大晶粒长大
2）动力学 单纯晶粒长大过程 —— 先快后慢
3．晶粒的稳定形状
驱动力作用
即
总界面能下降
通过
晶界变直
二维： 三角晶界120°
三维： 趋向十四面体
4．影响晶粒长大的因素
1）温度 （同再结晶因素） 热激活过程——温度↑——长大速度↑
2）分散相颗粒 （异于再结晶——无二重性） 分散相颗粒——阻碍晶界迁移——长大速度↓

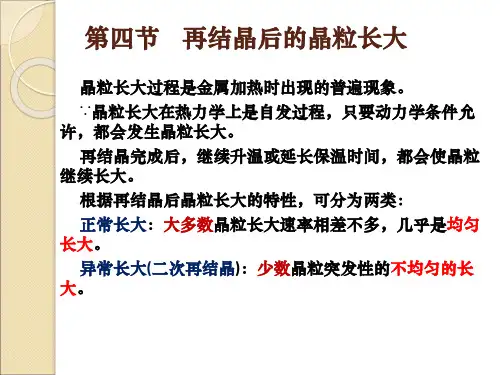

第四节 再结晶后的晶粒长大
长大类型： 连续、均匀长大 —— 正常长大 少数晶粒突发、非均匀长大 —— 异常长大
一、正常长大
1．长大方式
大角晶界的迁移——大晶粒吞并小晶粒——晶粒长大
2．晶粒长大的热力学与动力学
1）热力学 驱动力： 体系自由能下降 —— 总界面能下降 冷变形度不再有影响 因为再结晶后已完全消除了晶格畸变
称为
再结晶织构
进一步
二次再结晶织构
表现出
各向异性
机理：
定向（择优）形核理论
定向（择优）成长理论
凸出晶核、亚晶均 保持原织构取向
有利位向晶粒长大速度快 其它位向晶粒长大受抑制
与原形变织构相同的 再结晶织构
特殊位向织构 （可能与原形变织构相同或不同）
择优形核、择优成长理论
少数再结晶后较大的晶粒
晶界迁移能力↑ ↑
少数晶粒快速长大
异常粗大的晶粒组织 性能恶化
2．异常长大热力学及动力学
1）热力学 驱动力 —— 体系自由能下降 —— 总晶界能下降 + 总表面能下降
2）动力学 纯长大过程——先快后慢
三、再结晶退火及组织控制
1．再结晶退火
工艺： 加热至T再以上保温 —— 再结晶 目的：1）软化冷变形后金属——方便后续加工
3．晶粒的稳定形状
驱动力作用
即
总界面能下降
通过
晶界变直
二维： 三角晶界120°
三维： 趋向十四面体
4．影响晶粒长大的因素
1）温度 （同再结晶因素） 热激活过程——温度↑——长大速度↑
2）分散相颗粒 （异于再结晶——无二重性） 分散相颗粒——阻碍晶界迁移——长大速度↓
第四节 再结晶后的晶粒长大
长大类型： 连续、均匀长大 —— 正常长大 少数晶粒突发、非均匀长大 —— 异常长大
一、正常长大
1．长大方式
大角晶界的迁移——大晶粒吞并小晶粒——晶粒长大
2．晶粒长大的热力学与动力学
1）热力学 驱动力： 体系自由能下降 —— 总界面能下降 冷变形度不再有影响 因为再结晶后已完全消除了晶格畸变
称为
再结晶织构
进一步
二次再结晶织构
表现出
各向异性
机理：
定向（择优）形核理论
定向（择优）成长理论
凸出晶核、亚晶均 保持原织构取向
有利位向晶粒长大速度快 其它位向晶粒长大受抑制
与原形变织构相同的 再结晶织构
特殊位向织构 （可能与原形变织构相同或不同）
择优形核、择优成长理论
少数再结晶后较大的晶粒
晶界迁移能力↑ ↑
少数晶粒快速长大
异常粗大的晶粒组织 性能恶化
2．异常长大热力学及动力学
1）热力学 驱动力 —— 体系自由能下降 —— 总晶界能下降 + 总表面能下降
2）动力学 纯长大过程——先快后慢
三、再结晶退火及组织控制
1．再结晶退火
工艺： 加热至T再以上保温 —— 再结晶 目的：1）软化冷变形后金属——方便后续加工
冷变形金属的回复、再结晶与晶粒长大
30
ductility
20
300 Recovery
RecrystallizatioGnrain Growth
(二)、回复机制
以相对温度表征回复进行程度：
TH=T/Tm T为实际温度， Tm为熔点。
1. 低温回复（0.1<TH<0.3)
期间空位浓度明显降低，两种方式：点缺陷迁移至晶界、 表面、位错处消失；空位与间隙原子相遇而对消。
3. 力学性能：
强度、硬度略减小, 塑性略有提高。
4. 物理性能：
因点缺陷密度降低，电阻率减小、密度增大。
材料的变形与再结晶
回复和再结晶过程中显微硬度下降趋势
Vickers hardness
50
as deformed state (80% rolling reduction)
annealing at 300oC
材料的变形与再结晶
(一)、回复过程的特征 回复定义：
冷变形金属在加热时，在新的无畸变晶粒出现以 前，所产生的亚结构与性能变化的过程。
回复过程的特征：
1. 组织形貌：
光学显微镜下仍是变形组织形态，但高倍显微 镜下观察到胞状位错缠结形成的亚晶。
材料的变形与再结晶
2. 内应力：
宏观残余内应力完全消除，有部分微观残余内应力。
• Effects of cold work are reversed!
tensile strength (MPa) ductility (%EL)
Annealing Temperature (癈)
100 3 00 500
600 tensile strength
700 60
50 5 00
40
回复再结晶晶粒长大课件
跨学科合作
未来研究可以加强与其他学科的合作，如物理学 、化学等，以提供更全面的理论支撑和实验手段 。
技术发展前景
高效化
随着技术的不断发展，回复再结 晶晶粒长大的效率将得到提高， 从而缩短工艺时间，提高生产效
率。
智能化
未来技术将更加智能化，通过引 入人工智能、大数据等技术，实 现对晶粒长大过程的实时监控和
回复再结晶晶粒长大课件
目录
