PIN光电二极管特性(精)

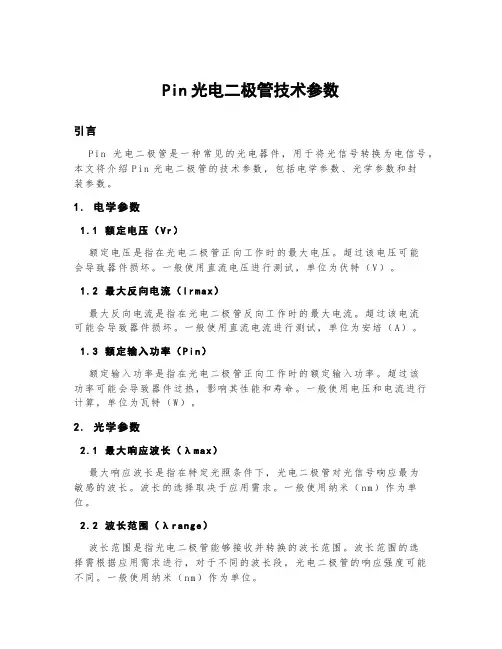

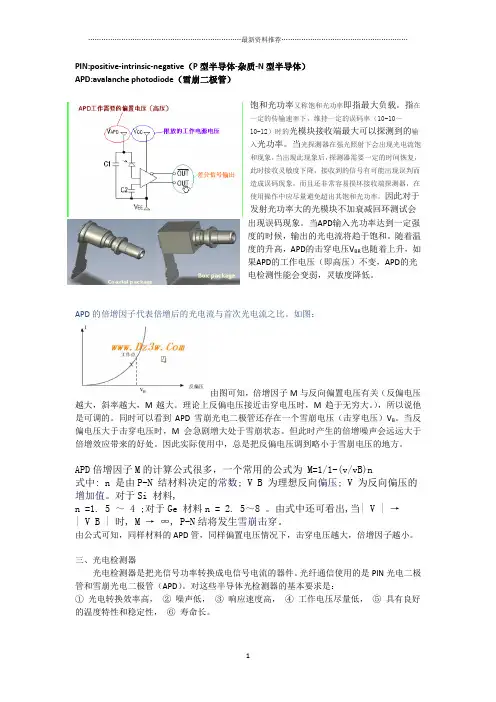

光纤通信技术课程教案
- 1 -
二极管的介绍
二极管符号 二极管（国标） 二极管的判别及参数 1．简述 半导体是一种具有特殊性质的物质，它不像导体一 样能够完全导电，又不像绝缘体那样不能导电，它介于 两者之间，所以称为半导体。半导体最重要的两种元素 是硅(读“guī”)和锗(读“zhě”)。我们常听说的美国硅 谷，就是因为起先那里有好多家半导体厂商。 二极管 应该算是半导体器件家族中的元老了。很久以前，人们 热衷于装配一种矿石收音机来收听无线电广播，这种矿 石后来就被做成了晶体二极管。 二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来(从正极流向负极)。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良(万用表里面，黑表笔接的是内部电池的正极)。 常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“-”号。大功率二极管多采用金属封装，并且有个螺帽以便固定在散热器上。 2．半导体二极管的极性判别及选用 (1) 半导体二极管的极性判别
一般情况下，二极管有色点的一端为正极，如2AP1~2AP7，2AP11~2AP17等。如果是透 明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，连半导体片的一头是负极。塑封二极管有圆环标志的是负极，如IN4000系列。 无标记的二极管，则可用万用表电阻档来判别正、负极，万用表电阻档示意图见图T304。根据二 极管正向电阻小，反向电阻大的特点，将万用表拨到电阻档(一般用R×100或R×1k档。不要用R×1或R×10k档，因为R×1档使用的电流太大， 容易烧坏管子，而R×10k挡使用的电压太高， 可能击穿管子)。用表笔分别与二极管的两极相 接，测出两个阻值。在所测得阻值较小的一次，与黑表笔相接得一端为二极管的正极。同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管的负极。如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻均很大，则说明管子内部开路。在这两种情况下，管子就不能使用了。 (2) 半导体二极管的选用 通常小功率锗二极管的正向电阻值为Array 300~500 Ω，硅管为1 kΩ或更大些。锗管反向电 阻为几十千欧，硅管反向电阻在500 kΩ以上(大功率二极管的数值要大得多)。正反向电阻差值越大越好。点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用于检波、小电流整流或高频开关电路。面接触二极管的工作电流和能承受的功率都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。选用整流二极管时，既要考虑正向电压，也要考虑反向饱和电流和最大反向电压。选用检波二极管时，要求工作频率高，正向电阻小，以保证较高的工作效率，特性曲线要好，避免引起过大的失真。 3．半导体分立元器件命名方法
半导体二极管伏安特性的研究(可编辑修改word版)
半导体二极管伏安特性的研究 P101 【实验原理】 1.电学元件的伏安特性 在某一电学元件两端加上直流电压，在元件内就会有电流通过，通过元件的电流与其两端电压之间的关系称为电学元件的伏安特性。一般以电压为横坐标，电流为纵坐标作出元件的电压-电流关系曲线，称为该元件的伏安特性曲线。 对于碳膜电阻、金属膜电阻、线绕电阻等电学元件，在通常情况下，通过元件的电流与加在元件两端的电压成正比，即其伏安特性曲线为一通过原点的直线，这类元件称为线性元件，如图3-1 的直线a。至于半导体二极管、稳压管、三极管、光敏电阻、热敏电阻等元件，通过元件的电流与加在元件两端的电压不成线性关系变化，其伏安特性为一曲线，这类元件称为非线性元件，如图3-1 的曲线b、c。伏安法的主要用途是测量研究非线性元件的特性。一些传感器的伏安特性随着某一物理量的变化呈现规律性变化，如温敏二极管、磁敏二极管等。因此分析了解传感器特性时，常需要测量其伏安特性。 图 3–1 电学元件的伏安特性 在设计测量电学元件伏安特性的线路时，必须了解待测元件的规格，使加在它上面的电 压和通过的电流均不超过元件允许的额定值。此外，还必须了解测量时所需其他仪器的规格（如电源、电压表、电流表、滑线变阻器、电位器等的规格），也不得超过仪器的量程或使用范围。同时还要考虑，根据这些条件所设计的线路，应尽可能将测量误差减到最小。 测量伏安特性时，电表连接方法有两种：电流表外接和电流表内接，如图3-2 所示。 （a）电流表内接；（b）电流表外接 图 3–2 电流表的接法 电压表和电流表都有一定的内阻（分别设为R v和R A）。简化处理时可直接用电压表读
二极管基本知识介绍18页
二极管 几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。 一、二极管的工作原理 晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。 外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。 当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。 当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。 二、二极管的类型
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。 面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。 三、二极管的导电特性 二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。 1.正向特性 在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当
二极管简介
YF.liao SMC二极管培训资料 目录 二极管简单介绍 A、一般整流二极管 B、高速整流二极管： ①FRD（Fast Recovery Diode:高速恢复二极管） ②HED（High Efficiency Diode:高速高效整流二极管） ③SBD（Schottky Barrier Diode:肖特基势垒二极管） C、定压二极管（齐纳二极管） 二极管的基本特性 利用PN接合的少数载子的注入和扩散现象，只能一个方向（正向）上流通电流。如果在PN接合二极管的N型半导体加上负压、在P型半导体加上正电压，就可使电流流通。我们将该电流的流动方向叫做正向。如果外加正、负压与上述反方向的电压，则几乎不会流通电流。我们将该方向叫做反向。如果提高PN接合二极管的反向电压，则电流在某个电压值会急剧增加。我们将该电流叫做击穿电流。此时的电压值对电流而言基本上为定值。 二极管的特性曲线和图形记号、结构 下图表示二极管的特性曲线和图形记号、结构图。
A一般整流二极管 二极管在一般的应用上，有利用电流只在一个方向上流通的功能的交流电压主的整流电路。 典型的2μs 恢复时间 B1)高速恢复二极管（FRD：Fast Recovery Diode） 高速恢复二极管在结构上和一般整流二极管基本相同，但它是一种有白金、金等掺杂物质扩散在Si结晶中，增加了电子和空穴的再结合中心，关闭后少数载子会立刻被消灭的二极管。因此可以提高二极管的反向恢复特性（反向恢复时间：trr），实现高速动作。 开关时间120 to 500 ns
2）高效二极管（HED：High Efficiency Diode） 高效二极管比上述FRD速度更快，损失更低（正向电压较低），因此它使用外延晶圆，在利用导电调制效果（参考PIN二极管）来降低正向电阻的同时，通过追加重金属扩散，能在不损坏正向特性的情况下，提高反向恢复特性。HED用于比FRD更为高速的开关电路。 开关时间35—100纳秒 PN接合之间夹着本征半导体（I型），外加正向电压的话，P型半导体和N型半导体会向本征半导体注入很多空穴、以及相同密度度的电子，从而降低比电阻。这种现象叫“导电调制效果”。PIN二极管正向流通直流电流的话，在导电调制效果下会显示出较低的电阻值，但外加反向直流电压的话，I层的空乏层会扩大，结果会显示出非常小的电容值。利用这种特性，可作为高频带的开关与共振电路的频段开关和减衰器。
二极管简介
二极管简介 一、半导体特点 1. 导电能力在道题和绝缘体之间 2. 热敏性：温度可以明显改变半导体的导电率 3. 光敏性：光照可以明显改变半导体的导电率，还可以产生电动势，这是BJT的光电效应 4. 掺杂性：通过掺入杂质可以明显改变半导体的导电率（在30℃的纯锗中掺入一亿份之一的杂质，电导率增加几百倍） 二、杂质半导体
在本证半导体中加入微量杂质（≤百万份之一），可使其导电性能显著改变。根据掺入杂志的性质不同，杂质半导体分为两类：电子型（N型）半导体和空穴型（P型）半导体。 1.N型半导体（电子型） 在硅（或锗）半导体晶体中，掺入微量的五价元素，如磷、砷、锑，则构成N行半导体。 2. P型半导体（空穴型） 在硅（或锗）半导体晶体中，掺入微量的三价元素，如硼、铝、铟，则构成P型半导体。
3. PN结的反向击穿 当反向电压达到一定数值，反向电流急剧增加的现象称为反向击穿（电击穿）。若不加限流措施，PN结将过热而损坏，此称为热击穿。电击穿是可逆的，热击穿是不可逆的。
点接触型管子中不允许通过较大的电流，因结电容小，可用在检波和变频等高频电路中。面接触型二极管PN结的面积大，允许流过的电流大，但只能在较低频率下工作，可用做工频大电流整流电路。 二、伏安特性 二极管两端的电压U及流过二极管的电流I之间的关系曲线，称为二极管的伏安特性。1. 正向特性 二极管外加正向电压时，电流和电压的关系称为二极管的正向特性。如下图所示，当二极管所加正向电压比较小（0＜U＜Vth），二极管上流经的电流为0，管子仍截至，此区域称为死区，Vth称为死区电压（门槛电压）。硅二极管的死区电压约0.5V，锗二极管死区电压约0.1V。
二极管简介
三、根据特性分类 点接触型二极管，按正向和反向特性分类如下。 一般用点接触型二极管 这种二极管正如标题所说的那样，通常被使用于检波和整流电路中，是正向和反向特性既不特别好，也不特别坏的中间产品。如：SD34、SD46、1N34A等等属于这一类。 高反向耐压点接触型二极管 是最大峰值反向电压和最大直流反向电压很高的产品。使用于高压电路的检波和整流。这种型号的二极管一般正向特性不太好或一般。在点接触型锗二极管中，有SD38、1N38A、OA81等等。这种锗材料二极管，其耐压受到限制。要求更高时有硅合金和扩散型。 高反向电阻点接触型二极管 正向电压特性和一般用二极管相同。虽然其反方向耐压也是特别地高，但反向电流小，因此其特长是反向电阻高。使用于高输入电阻的电路和高阻负荷电阻的电路中，就锗材料高反向电阻型二极管而言，SD54、1N54A等等属于这类二极管。 高传导点接触型二极管 它与高反向电阻型相反。其反向特性尽管很差，但使正向电阻变得足够小。对高传导点接触型二极管而言，有SD56、1N56A 等等。对高传导键型二极管而言，能够得到更优良的特性。这类二极管，在负荷电阻特别低的情况下，整流效率较高。 肖特基二极管SBD 肖特基势垒二极管SBD（Schottky Barrier Diode，简称肖特基二极管）是近年来间世的低功耗、大电流、超高速半导体器件。其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千安培。这些优良特性是快恢复二极管所无法比拟的。中、小功率肖特基整流二极管大多采用封装形式。 1．结构原理 肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B 中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B 表面电子浓度表面逐渐降轻工业部，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。 典型的肖特基整流管的内部电路结构如图1所示。它是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。阳极（阻档层）金属材料是钼。二氧化硅（SiO2）用来消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。通过调整结构参数，可在基片与阳极金属之间形成合适的肖特基势垒，当加上正偏压E时，金属A和N型基片B分别接电源的正、负极，此时势垒宽度Wo变窄。加负偏压-E时，势垒宽度就增加，见图2。 综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。 肖特基整流管仅用一种载流子（电子）输送电荷，在势垒外侧无过剩少数载流子的积累，因此，不存在电荷储存问题（Qrr→0），使开关特性获得时显改善。其反向恢复时间已能缩短到10ns以内。但它的反向耐压值较低，一般不超过去时100V。因此适宜在低压、大电流情况下工作。利用其低压降这特点，能提高低压、大电流整流（或续流）电路的效率。 2．性能比较 表1列出了肖特基二极管现超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开关二极管的性能比较。由表可见，硅高速开关二极管的trr虽极低，但平均整流电流很小，不能作大电流整流用。 3．检测方法 下面通过一个实例来介绍检测肖特基二极管的方法。检测内容包括：①识别电极；②检查管子的单向导电性；③测正向导压降VF；
第1章__半导体二极管及其应用习题解答xx汇总
第1章半导体二极管及其基本电路 1.1 教学内容与要求 本章介绍了半导体基础知识、半导体二极管及其基本应用和几种特殊二极管。教学内容与教学要求如表1.1所示。要求正确理解杂质半导体中载流子的形成、载流子的浓度与温度的关系以及PN结的形成过程。主要掌握半导体二极管在电路中的应用。 表1.1 第1章教学内容与要求 1.2 内容提要 1.2.1半导体的基础知识 1．本征半导体 高度提纯、结构完整的半导体单晶体叫做本征半导体。常用的半导体材料是硅(Si)和锗(Ge)。本征半导体中有两种载流子：自由电子和空穴。自由电子和空穴是成对出现的，称为电子空穴对，它们的浓度相等。 本征半导体的载流子浓度受温度的影响很大，随着温度的升高，载流子的浓度基本按指数规律增加。但本征半导体中载流子的浓度很低，导电能力仍然很差， 2．杂质半导体 (1) N型半导体本征半导体中，掺入微量的五价元素构成N型半导体，N型半导体中的多子是自由电子，少子是空穴。N型半导体呈电中性。 (2) P型半导体本征半导体中，掺入微量的三价元素构成P型半导体。P型半导体中的多子是空穴，少子是自由电子。P型半导体呈电中性。 在杂质半导体中，多子浓度主要取决于掺入杂质的浓度，掺入杂质越多，多子浓度就越大。而少子由本征激发产生，其浓度主要取决于温度，温度越高，少子浓度越大。 1.2.2 PN结及其特性 1．PN结的形成 在一块本征半导体上，通过一定的工艺使其一边形成N型半导体，另一边形成P型半
导体，在P 型区和N 型区的交界处就会形成一个极薄的空间电荷层，称为PN 结。PN 结是构成其它半导体器件的基础。 2．PN 结的单向导电性 PN 结具有单向导电性。外加正向电压时，电阻很小，正向电流是多子的扩散电流，数值很大，PN 结导通；外加反向电压时，电阻很大，反向电流是少子的漂移电流，数值很小，PN 结几乎截止。 3. PN 结的伏安特性 PN 结的伏安特性： )1(T S -=U U e I I 式中，U 的参考方向为P 区正，N 区负，I 的参考方向为从P 区指向N 区；I S 在数值上等于反向饱和电流；U T =KT /q ，为温度电压当量，在常温下，U T ≈26mV 。 (1) 正向特性 0>U 的部分称为正向特性，如满足U >>U T ，则T S U U e I I ≈，PN 结的 正向电流I 随正向电压U 按指数规律变化。 (2) 反向特性 0>，则S I I -≈，反向电流与反向电压的大小基本无关。 (3) 击穿特性 当加到PN 结上的反向电压超过一定数值后，反向电流急剧增加，这种现象称为PN 结反向击穿，击穿按机理分为齐纳击穿和雪崩击穿两种情况。 4. PN 结的电容效应 PN 结的结电容C J 由势垒电容C B 和扩散电容C D 组成。C B 和C D 都很小，只有在信号频率较高时才考虑结电容的作用。当PN 结正向偏置时，扩散电容C D 起主要作用，当PN 结反向偏置时，势垒电容C B 起主要作用。 1.2.3 半导体二极管 1. 半导体二极管的结构和类型 半导体二极管是由PN 结加上电极引线和管壳组成。 二极管种类很多，按材料来分，有硅管和锗管两种；按结构形式来分，有点接触型、面接触型和硅平面型几种。 2. 半导体二极管的伏安特性 半导体二极管的伏安特性是指二极管两端的电压u D 和流过二极管的电流i D 之间的关系。它的伏安特性与PN 结的伏安特性基本相同，但又有一定的差别。在近似分析时，可采用PN 结的伏安特性来描述二极管的伏安特性。 3. 温度对二极管伏安特性的影响 温度升高时，二极管的正向特性曲线将左移，温度每升高1o C ，PN 结的正向压降约减小（2~2.5）mV 。 二极管的反向特性曲线随温度的升高将向下移动。当温度每升高10 o C 左右时，反向饱和电流将加倍。 4. 半导体二极管的主要参数 二极管的主要参数有：最大整流电流I F ；最高反向工作电压U R ；反向电流I R ；最高工作频率f M 等。由于制造工艺所限，即使同一型号的管子，参数也存在一定的分散性，因此手册上往往给出的是参数的上限值、下限值或范围。 5. 半导体二极管的模型 常用的二极管模型有以下几种：
测定半导体二极管的伏安特性
测定半导体二极管的伏安特性 1 背景知识 1.1 电子器件的伏安特性 电子器件的伏安特性是指流过电子器件的电流随器件两端电压的变化特性,测定出电子 器件的伏安特性，对其性能了解与其实际应用具有重要意义。在生产和科研中，可用晶体管特性图示仪自动测绘其曲线，在现代实验技术中，可用传感器及计算机进行测定给出测量结果。如果手头没有现成的自动测量仪器，提出应用电流表和电压表进行人工测量的方法，进行应急的测量是很有用的。 1.2 半导体二极管 半导体二极管是具有单向导电性的非线性电子元件，其电阻值与工作电流（或电压）有关。二极管的单向导电性就是PN结的单向导电性：PN结正向偏置时，结电阻很低，正向电流 甚大（PN结处于导通状态）；PN结反向偏置时，结电阻很高，反向电流很小（PN结处于截止 状态），这就是PN结的单向导电性。 （正向偏置）；（反向偏置）。 二极管的结构：半导体二极管是由一个PN结，加上接触电极、引线和管壳而构成。按内 部结构的不同，半导体二极管有点接触和面接触型两类，通常由P区引出的电极称为阳极，N 区引出的电极称为阴极。 二极管的伏安特性及主要参数：二极管具有单向导电性，可用其伏安特性来描述。所谓 伏安特性，就是指加到二极管两端的电压与流过二极管的电流的关系曲线，如下图所示。这个特性曲线可分为正向特性和反向特性两个部分。 图1 二极管的伏安特性曲线 （1）正向特性 当二极管加上正向电压时，便有正向电流通过。但是，当正向电压很低时，外电场还不 能克服PN结内电场对多数载流子扩散运动所形成的阻力，故正向电流很小，二极管呈现 很大的电阻。当正向电压超过一定数值（硅管约0.5V，锗管约0.2V）以后，内电场被大 大削弱，二极管电阻变得很小，电流增长很快，这个电压往往称为阈电压UTH(又称死区 电压：0-U0)。二极管正向导通时，硅管的压降一般为0.6-0.7V，锗管则为0.2-0.3V。 导通以后，在二极管中无论流过多大的电流（当然是允许范围之内的电流），在极管的 两端将始终是一个基本不变的电压，我们把这个电压称为二极管的“正向导通压降”。（2）反向特性 二极管加上反向电压时，由于少数载流子的漂移运动，形成很小的反向电流。反向 电流有两个特性：一是它随随温度的增加而增长得很快，这是由于少数载流子的数量随 随温度增加而按指数规律迅速增长的缘故；二是在反向电压不超过某一范围时，反向电 流不随反向电压改变而达到饱和，故这个电流IBO称为反向饱和电流。 当加二极管的反向电压过高时，反向电流突然急剧增大，二极管失去单向导电性， 这种现象称为电击穿，这个电压URB称为反向击穿电压。发生击穿的原因是外加的强电 场强制地把原子的外层价电子拉出来使载流子数目急剧上升。而处于强电场中的载流子 又因获得很大的能量，而将其它价电子撞击出来，产生更多的载流子，如此连锁反应， 使反向电流迅速增大，这种现象称为雪崩击穿。因此，当二极管的反向电压接近或超过 击穿电压URB，又没有适当的限流措施时，将会因电流大，电压高而使管子造成永久性
二极管的特性与应用
二极管的特性与应用 几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。 二极管的工作原理 晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。 二极管的类型 二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN 结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。面接触型二极管的“PN结”面积较大，允许通
过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。 二极管的导电特性 二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。 1. 正向特性。 在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。 2. 反向特性。 在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。 二极管的主要参数 用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：
(完整word版)二极管的符号判别参数和分类(精)
二极管符号 二极管（国标） 二极管的判别及参数 1.简述 半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅(读“guī”)和锗(读“zhě”)。我们常听说的美国硅谷，就是因为那里有好多家半导体厂商。 二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。 二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来(从正极流向负极)。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良(万用表里面，黑表笔接的是内部电池的正极)。 常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“—”号。大功率二极管多采用金属封装，并且有个螺母以便固定在散热器上。 2．半导体二极管的极性判别及选用 (1) 半导体二极管的极性判别
一般情况下，二极管有色点的一端为正极，如2AP1～2AP7，2AP11～2AP1 7等。如果是透明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，连半导体片的一头是负极。塑封二极管有圆环标志的是负极，如IN4000系列。 无标记的二极管，则可用万用表电阻挡来判别正、负极，万用表电阻挡示意图见图T304。 根据二极管正向电阻小，反向电阻大的特点，将万用表拨到电阻挡(一般用R ×100或R×1k挡。不要用R×1或R×10k挡，因为R×1挡使用的电流太大，容易烧坏管子，而R×10k挡使用的电压太高，可能击穿管子)。用表笔分别与二极管的两极相接，测出两个阻值。在所测得阻值较小的一次，与黑表笔相接的一端为二极管的正极。同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管的负极。如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻均很大，则说明管子内部开路。在这两种情况下，管子就不能使用了。 (2) 半导体二极管的选用 通常小功率锗二极管的正向电阻值为300～500Ω，硅管为1kΩ或更大些。锗管反向电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要大得多)。正反向电阻差值越大越好。 点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用于检波、小电流整流或高频开关电路。面接触二极管的工作电流和能承受的功率都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。 选用整流二极管时，既要考虑正向电压，也要考虑反向饱和电流和最大反向电压。选用检波二极管时，要求工作频率高，正向电阻小，以保证较高的工作效率，特性曲线要好，避免引起过大的失真。
二极管的特性与应用
二极管的特性与应用 ?几乎在所有的电子电路中，都要用到半导体二极管,它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一,其应用也非常广泛。 ?二极管的工作原理 晶体二极管为一个由p型半导体和n型半导体形成的p－n结,在其界面处两侧形成空间电荷层,并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时,外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流Ｉ0。当外加的反向电压高到一定程度时，p－n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对,产生了数值很大的反向击穿电流，称为二极管的击穿现象。? 二极管的类型 ?二极管种类有很多,按照所用的半导体材料,可分为锗二极管(Ｇe管)和硅二极管(Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构,又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面,通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PＮ结”。由于是点接触,只允许通过较小的电流（不超过几十毫安),适用于高频小电流电路,如收音机的检波等。面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安）,主要用于把交流电变换成直流电的“整流”电路中。平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠,多用于开关、脉冲及高频电路中。? 二极管的导电特性 二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。??１. 正向特性。 在电子电路中,将二极管的正极接在高电位端,负极接在低电位端,二极管就会导通,这种连接方式,称为正向偏置。必须说明,当加在二极管两端的正向电压很小时，二极管仍然不能导通,流过二极管的正向电流十分微弱。只有当正向电压达到某一数值(这一数值称为“门槛电压”，锗管约为0．２Ｖ,硅管约为0.6V)以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.３V，硅管约为0.7V),称为二极管的“正向压降”。 ?2．反向特性。 在电子电路中,二极管的正极接在低电位端,负极接在高电位端,此时二极管中几乎没有电流流过，此时二极管处于截止状态,这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管,称为漏电流。当二极管两端的反向电压增大到某一数值,反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
半导体发光二极管工作原理、特性及应用
LED发光二极管 半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。 一、半导体发光二极管工作原理、特性及应用 （一）LED发光原理 发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP （磷砷化镓）等半导体制成的，其核心是PN结。因此它具有一般P-N结的I-N 特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。 假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者
先被发光中心捕获后，再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。发光的复合量相对于非发光复合量的比例越大，光量子效率越高。由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。比红光波长长的光为红外光。现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。 （二）LED的特性 1．极限参数的意义 （1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值，LED发热、损坏。 （2）最大正向直流电流IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。 （3）最大反向电压VRm：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。 （4）工作环境topm:发光二极管可正常工作的环境温度范围。低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。 2．电参数的意义 （1）光谱分布和峰值波长：某一个发光二极管所发之光并非单一波长，其波长大体按图2所示。由图可见，该发光管所发之光中某一波长λ0的光强最大，该波长为峰值波长。 （2）发光强度IV：发光二极管的发光强度通常是指法线（对圆柱形发光管是指其轴线）方向上的发光强度。若在该方向上辐射强度为（1/683）W/sr时，则发光1坎德拉（符号为cd）。由于一般LED的发光二强度小，所以发光强度常用坎德拉(mcd)作单位。 （3）光谱半宽度Δλ:它表示发光管的光谱纯度.是指图3中1/2峰值光强所对应两波长之间隔. （4）半值角θ1/2和视角：θ1/2是指发光强度值为轴向强度值一半的方向与发光轴向（法向）的夹角。半值角的2倍为视角（或称半功率角）。 图3给出的二只不同型号发光二极管发光强度角分布的情况。中垂线（法线）AO的坐标为相对发光强度（即发光强度与最大发光强度的之比）。显然，法线
半导体二极管、三极管和MOS管的开关特性19页
理想开关的开关特性 假定图2.1.1所示S是一个理想开关，则其特性应如下： 一、静态特性 （一）断开时，无论Uak在多大范围内变化，其等效电阻Roff=无穷，通过其中的电流Ioff=0。 （二）闭合时，无论流过其中的电流在多大范围内变化，其等效电阻Ron=0，电压Uak=0。 二、动态特性 （一）开通时间Ton=0，即开关S由断开状态转换到闭合状态不需要时间，可以瞬间完成。 （二）关断时间Toff=0，即开关由闭合状态转换到断开状态哦也不需要时间，亦可以瞬间完成。 客观世界中，当然没有这种理想开关存在。日常生活中使用的乒乓开关、继电器、接触 器等，在一定电压和电流范围内，其静态特性十分接近理想开关，但动态特性很差，根本不可能满足数字电路一秒钟开关几百万次乃至数千万次的需要。虽然，半导体二极管、三极管和MOS管作为开关使用时，其静态特性不如机械开关，但其动态特性却是机械开关无法比拟的。
2.1.2 半导体二极管的开关特性 半导体二极管最显著的特点是具有单向导电特性。 一、静态特性 （一）半导体二极管的结构示意图、符号和伏安特性 1．结构示意图和符号 如图2.1.2所示，是半导体二极管的结构示意图和符号。 半导体二极管是一种两层、一结、两端器件，两层就是P型层和N型层、一结就 内部只有一个PN结，两端就是两个引出端，一个引出端叫做阳极A，一个引出端称为阴极K。 2．伏安特性 反映加在二极管两端的电压Ud和流过其中的电流Id两者之间关系的曲线，叫做 伏安特性曲线，简称为伏安特性。图2.1.3给出的是硅半导体二极管的伏安特性。 从图2.1.3所示伏安特性可清楚地看出，当外加正向电压小于0.5V时，二极管工作在死区，仍处在截止状态。只有在Ud大于0.5V以后，二极管才导通，而且当Ud达到0.7V后，即使Id在很大范围内变化，Ud基本不
半导体二极管电子教案
第一章半导体二极管 内容简介 本章首先介绍半导体的导电性能和特点，进而从原子结构给与解释。先讨论PN结的形成和PN结的特性，然后介绍半导体二极管特性曲线和主要参数。分析这些管子组成的几种简单的应用电路，最后列出常用二极管参数及技能训练项目。 知识教学目标 1.了解半导体基础知识，掌握PN结的单向导电特性； 2.熟悉二极管的基本结构、伏安特性和主要参数； 3.掌握二极管电路的分析方法； 4.了解特殊二极管及其应用。 技能教学目标 能够识别和检测二极管，会测定二极管简单应用电路参数。 本章重点 1.要求掌握器件外特性，以便能正确使用和合理选择这些器件。如：半导体二极管：伏安特性，主要参数，单向导电性。 2.二极管电路的分析与应用。 本章难点 1.半导体二极管的伏安特性，主要参数，单向导电性。 2.二极管电路分析方法。 课时4课时 题目：半导体、PN结 教学目标：了解本征半导体，杂质半导体的区别，从而得出半导体特性。记住半导体PN结的特性。 教学重点：1、半导体特性； 2、半导体PN结的特性； 教学难点：1、半导体单向导电性。 2、半导体PN结分别加正反向电压导通与截止的特性。 教学方法：讲授 教具：色粉笔 新课导入：电子技术基础是我们这学期新开的一门专业课，它包含各个基本小型电路的介绍及使用分析，这次课我们来学习一种材质：半导体。为以后的电路分析打下基础。 新授： 从导电性能上看，通常可将物质为三大类：导体：电阻率，缘体：电阻率，半导体：电阻率ρ介于前两者之间。目前制造半导体器件材料用得最多的有： 单一元素的半导体——硅(Si)和锗(Ge); 化合物半导体——砷化镓(GaAs)。
二极管的特性及简介
二极管的特性与参数 几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。 二极管的工作原理 晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。 当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流，如下图导通区所示。 当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0，如下图截止区所示。 当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象，如下图击穿区所示。
二极管的导电特性 二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。 1.正向特性 在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（硅管约为0.6V）以后，二极管才能真正导通。导通后二极管两端的电压称为二极管的正向压降。 2、反向特性 在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
