高度尺的使用方法
三丰双柱高度尺的使用方法
三丰双柱高度尺的使用方法
以下是使用三丰双柱高度尺的步骤：
1.使用前先检查三丰高度尺的外观和各部位的相互作用：高度尺的外观不得有影
响使用性能的缺陷，表盘的刻度应清晰，指示表的表劳蒙应透明；尺框导向齿柱应清洁，摇动尺框转盘使尺框沿尺身移动应平稳，无阻滞、松动或晃动现象，指针无跳动，表盘转动应平稳，锁紧装置的作用要可靠。
2.校对高度尺零位：擦净平台工作面和卡尺的底座底面，将底座放在平台上，装
上测量爪并紧固，一只手压住底座，另一只手摇动尺框转盘使尺框平稳下移，让量爪测量面与平台轻轻接触，无漏光间隙后，按动尺框上尺寸显示窗口的按钮，使尺寸显示归零；旋转表盘使零刻线与指针重合，使之实现双对零。
3.校对好零位后，再反复移动尺框，检查零位和示值的变动性。
示值变动性不大
于1/2分度值。
4.利用高度尺与划线爪的配合，可以在工件上划出平行于平台的直线。
5.测量中，握尺底座的手劲要适当，并向下压住尺座，合底座沿着平台表面平稳、
均匀地移动。
6.带表高度尺的读数：量爪的测量面与被测面接触稳定后直接从尺框的尺寸显示
窗口读取尺寸的整数值；从指示表上读取尺寸的小数部分。
7.对于小型高度尺，可以用锁紧装置将尺框锁紧后，把高度尺拿起读数。
以上是使用三丰双柱高度尺的步骤，希望对解决您的问题有所帮助。
高度尺的使用方法及注意事项
5.高度尺的液晶显示处不可碰油、碰水； 6.测量零件时,零件上不能有异物,并在常温
下测量； 7.使用时,轻拿轻放,避免测量爪被碰事项
使用数显高度尺测量零件尺寸时，必须注意 以下几点：
1.测量前，用干净清洁的布反复擦拭保护膜 表面，清净底座和测量爪的工作面，检查测 量爪是否磨损；
2.清净平台工作面,将高度尺置于其上,松开 紧固螺钉,移动尺框,检查显示屏和各按键工 作是否正常;
3.移动尺框时,活动要自如,不应有过松或过 紧,更不能有晃动现象;

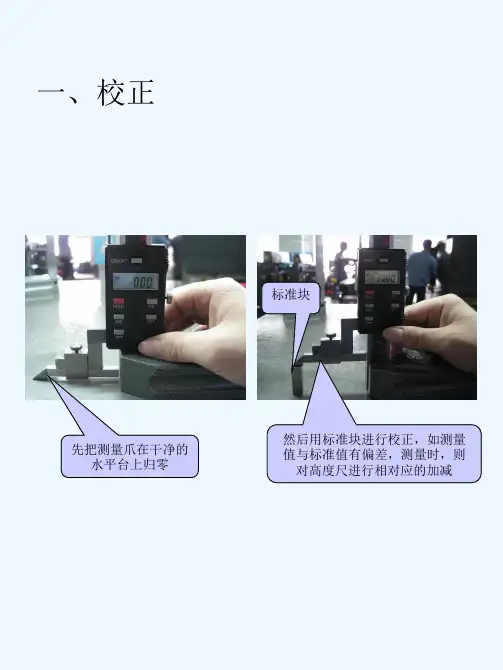

一、校正
标准块
先把测量爪在干净的 水平台上归零
然后用标准块进行校正，如测量 值与标准值有偏差，测量时，则
对高度尺进行相对应的加减
数显高度尺的使用方法：
用途：用于测量零件的高度和精密划线
先把测量爪在要测量的零 件尺寸一端归零
正确测量方法
再把测量爪移至要测量的零件尺 寸的另一端，显示屏上所显示的
数值即为零件的高度
高度尺的使用方法
高度尺的使用方法高度尺的使用方法高度尺是一种用于测量垂直距离的工具，通常用于建筑、制图、木工和金属加工等领域。
本文将介绍高度尺的使用方法，包括如何准确测量垂直距离、如何读取高度尺上的刻度和如何调整高度尺以适应不同的测量需求。
准备工作在开始使用高度尺之前，需要做一些准备工作。
首先，要选择一个平坦、稳定的表面来放置高度尺。
其次，要确保高度尺上没有任何杂质或污垢，这可能会影响到测量结果。
最后，要检查高度尺是否正常运作，并根据需要进行调整。
如何测量垂直距离1. 确定起始点和终点：在进行测量之前，需要确定起始点和终点。
起始点是指你想要开始测量的位置，而终点是指你想要结束测量的位置。
2. 放置高度尺：将高度尺放置在起始点上，并将其调整到与地面平行的位置。
3. 移动高度尺：将高度尺沿着你想要测量的方向移动到终点位置。
在移动高度尺时，要确保其保持垂直状态。
4. 读取高度尺上的刻度：当高度尺到达终点位置时，可以读取高度尺上的刻度来确定垂直距离。
在读取刻度时，要注意最小刻度值，并确保你能够准确地读取它们。
如何读取高度尺上的刻度高度尺上通常有两种类型的刻度：英制和公制。
在使用高度尺进行测量时，需要选择合适的刻度，并学会如何准确地读取它们。
1. 英制刻度：英制刻度通常以1/16英寸为最小单位进行标记。
在读取英制刻度时，需要找到最接近被测量距离的整数值，并将其加上最小单位的分数值来确定精确距离。
2. 公制刻度：公制刻度通常以1毫米为最小单位进行标记。
在读取公制刻度时，需要找到最接近被测量距离的整数值，并将其加上最小单位的分数值来确定精确距离。
如何调整高度尺以适应不同的测量需求在使用高度尺进行测量时，可能需要对其进行一些调整以适应不同的测量需求。
以下是一些常见的高度尺调整方法：1. 调整高度尺的零点：有时候，需要将高度尺的零点重新校准以适应不同的测量需求。
可以通过旋转高度尺上的螺丝来进行调整。
2. 调整高度尺的刻度：如果需要使用不同的刻度单位进行测量，可以将高度尺上的刻度进行调整。
高度尺的使用
高度尺的使用
一、高度尺的构造及名称：
⑤
④
③
②
①
(1)高度尺底座
(2)主尺
(3)夹紧螺丝
(4)活动爪
(5)
(6)
(7)
(8)高度测量爪
二、使用方法
使用高度尺时右手握住高度尺主尺及底座，左手握向活动爪，上下滑动至卡尺读数归“0“
使用时尺角必须轻轻的靠近产品不能与产品猛力相撞。
以免碰伤尺角。
三、注意事项
使用时，必须确认卡尺是否归“0”，如未归“0”必须来回调试直到归“0“为止。
推尺时，不能过度用力，用力过度会使测量爪变或测量不准]
在读数时活动爪上的数与主尺上的数垂直平行的一条才是准确数。
四、高度尺的保养：
卡尺活动位置，测理面及刻度面，要保持清洁，不能有泥尘沾污
要确定活动爪能回到“0“信，及测量爪面可闭合（不能有光透过爪面间）卡尺活动结构位置要加油润滑，以增加活动效果及减低磨损
不要用卡尺测量在转动的工件，否则会损坏卡尺
采用适当大小的卡尺，测量不同位置，以免测量错误。
机械高度尺的使用方法
机械高度尺的使用方法
机械高度尺用于测量物体的高度，以下是使用方法：
1. 准备工作：确保机械高度尺物体表面干净，并检查尺具是否完好。
2. 选择适当的测量点：确定您想要测量的物体上的点。
3. 调整高度尺：将高度尺放置在物体上，并使用调节螺母或滑动规则等工具将高度尺调整到零位。
确保高度尺垂直于物体表面。
4. 读取测量数值：使用高度尺上的刻度线或数字刻度读取测量数值。
确保读取的数字准确且清晰可见。
5. 记录测量结果：将测量数值记录下来，以备后续使用或分析。
需要注意的是，在使用机械高度尺时应当小心操作，避免对尺具造成损坏，并确保正确地读取测量数值以获得准确的结果。
高度尺的使用方法
高度尺的使用方法高度尺是一种测量物体高度或长度的工具，通常由一根刻度杆和一个移动的测量杆组成。
以下是使用高度尺的详细步骤：1. 准备工作：- 准备一支高度尺和待测量的物体。
- 确保高度尺的刻度清晰可见，并且没有损坏。
- 将高度尺放置在一个平整的表面上，并确保它垂直于地面。
2. 调整高度尺的零点：- 首先，在高度尺上找到零刻度，通常是在尺杆的底部。
- 将测量杆滑动到零刻度位置，确保它与高度尺垂直。
3. 测量物体的高度：- 将高度尺靠近待测量的物体，确保尺杆与物体接触。
- 将测量杆向上或向下移动，直到它与物体上边缘对齐。
- 读取测量杆上的刻度值，并注意任何附加的标记或小刻度线。
- 记录测量结果，通常用厘米或毫米表示。
4. 精确测量：- 如果需要更精确的测量结果，可以使用近似值进行估算，并将测量杆移动到满足要求的位置。
- 轻轻地将测量杆移动，直到它与物体上边缘完全对齐。
- 再次读取测量杆上的刻度值，并注意任何附加的标记或小刻度线。
- 记录精确的测量结果，并与之前的估算结果进行比较。
5. 注意事项：- 在使用高度尺时，应保持手稳定，以防止误差的发生。
- 在读取刻度值时，应垂直地看尺杆，并将眼睛与刻度线平行，以减少视觉误差。
- 在移动测量杆时，要小心避免过度施加力量，以避免损坏高度尺或物体。
总之，使用高度尺测量物体的高度需要准备工作、调整零点、将测量杆与物体接触、读取刻度值并记录结果。
如果需要更精确的测量，可以使用近似值估算，并进行精确调整。
在使用过程中，需要保持稳定和小心，以确保准确的测量结果。
高度尺操作使用方法
高度尺操作使用方法高度尺是一种测量垂直距离的工具，主要用于建筑、工程和地质测量等领域。
下面将介绍高度尺的操作使用方法：1.确定基准点：在测量开始之前，首先需要确定一个基准点，作为高度尺的参考点。
基准点可以是一个已知高度的点，比如建筑物地面或者一个已测量出的高度标志物。
确保基准点稳固且不会移动。
2.安装高度尺：将高度尺竖直放置在基准点上，使其底部平稳地接触地面。
高度尺通常由两个部分组成，一部分是一个垂直尺具有刻度，另一部分是一个水平尺，用于水平校准。
3.读取垂直尺刻度：通过查看垂直尺上的刻度，找到一个目标点的高度。
高度尺以米或英尺为单位进行测量，因此可以直接读取刻度上的数值，并将其记录下来。
4.进行水平校准：高度尺上的水平尺可以用来校准水平度。
首先，调整高度尺的水平尺，使其水平。
通常高度尺上有一个气泡水平尺，可以通过观察气泡位置来判断高度尺是否水平。
调整水平尺，直到气泡位于中间位置。
5.读取水平尺刻度：水平尺上也有刻度，用来记录一点到另一点的水平距离。
在进行测量时，可以使用这些刻度来记录所测量点的相对位置。
6.移动高度尺：如果需要在不同点之间进行测量，需要将高度尺移动到下一个目标点。
在移动时，需要小心确保高度尺保持水平和竖直。
移动高度尺时，可以使用一个三脚架或者其他稳定的支架，以确保其的稳定性。
7.读取目标点的高度：在移动高度尺之后，重复步骤3和步骤4，以读取下一个目标点的高度和水平位置。
8.计算高度差：如果需要计算两个目标点之间的高度差，可以简单地用第二个目标点的高度减去第一个目标点的高度。
这样可以得到两个点之间的高度差。
总结：高度尺操作使用方法如上所述，需要注意的是要选择平稳的基准点，确保高度尺的稳定性和垂直度。
在进行测量时，要谨慎且仔细地读取刻度，并在移动高度尺时保持水平和竖直。
高度尺的使用可以在工程、建筑和地质测量中提供准确的垂直距离。
高度尺的使用方法
高度尺的使用方法
1擦拭高度尺，拧开升降螺丝;
2按"OFF/ON"键,开启电子高度计;
3 轻轻拉动升降杆检验电子表显示是否正常;
4根据实物高度调整表头高度，使得触头可接触到要测面;
5 测量工件时用手轻轻抬升降杆，慢慢地靠近测量面，当触角刚好接触到面时方可松手，再按“RESET”清零;
6同样再测量第二个测量面，此时显示值就是所测的高度，做好记录;
7测量完后，应先将表头升高以免碰伤触头，然后再撤走测量工作，不使用时触头不可与任何面接触到，应保持在距离测量台5厘米左右的位置;
8 按"OFF/ON"键关闭电源，做测数报告;
9不可用手触摸测头，以免生锈;
10拧紧升降螺丝，定期打润滑油。
高度尺的使用
h
4
三、高度尺的校正
1)、对零
将高度尺底座擦净，放到干净的平板上，松开紧固螺钉将游标 下移，直到测量爪与平板紧密接触，看零线是否对齐。如果零线 有偏差，测量结果应将偏差计算在内。
标准块
先把测量爪在干净的水平台 上归零
然后用标准块进行校正，如测量值与标准值有偏 差，测量时，则对高度尺进行相对应的加减
二.划线或测量 1.调节转动手柄,使百分表测头高于被测
量工件,然后降下高度,使测头紧贴在被测工 件上端,百分表指零时读数。(百分表归零确 保测量力一致)
2.划线 转动手柄使划线前端达到规定的 尺寸高度,调节固定螺钉,用手推动高度规底 座在工件位置划线.
h
8
六、高度游标卡尺读数方法：
测量零件的高度尺寸的具体数值，与游 标卡尺一样可在主尺(整数部分)和游标 (小数部分)上读出 主尺
项目四：高度尺的使用
高度尺的正确使用
h
1
一、高度尺的作用
说说它的结构与游标卡尺相 比，有何特点，猜想它的用 途
高度游标卡尺作用：可 用于测量工件的高度尺 寸、相对位置以及精密 划线等。
h
2
二、高度尺的结构
1-主尺； 2-紧固螺钉； 3-尺框； 4-基座； 5-量爪； 6-游标； 7-微动装置。
h
右移0.1mm
h
9
七、高度游标卡尺读数方法：
读数步骤为(主尺读数+副尺读数) 第一步：在主尺上读出副尺零线以左的刻度， 该值就是最后读数的整数部分。 第二步：副尺上一定有一条与主尺的刻线对齐， 在刻尺上读出该刻线距副尺的格数，将其与刻度 间距0.02mm相乘，就得到最后读数的小数部分。 第三步：将所得到的整数和小数部分相加，得 到工件最终测量结果。
高度尺的使用PPT课件
常见故障及排除方法
滑动不顺畅
显示异常
可能是滑动部分有灰尘或异物，需清洁并 涂防锈油。若仍无法解决问题，可能是滑 动部分磨损严重，需更换相应部件。
可能是电池电量不足或显示屏损坏，需更 换电池或显示屏。若问题仍未解决，可能 是内部电路故障，需进行专业维修。
测量不准确
可能是测量面有污渍或划痕，需清洁并 研磨。若问题依旧，可能是内部机构损 坏或老化，需进行专业维修或更换。
放置高度尺
将高度尺平稳放置在待测物体上， 确保测量面与物体表面紧密贴合。
调整高度尺
根据需要，调整高度尺的测量范围， 使其适应待测物体的高度。
读取数据
直视高度尺的刻度，读取并记录测 量数据。注意保持视线与刻度垂直， 以避免视觉误差。
注意事项
避免碰撞
使用高度尺时应轻拿轻放， 避免与硬物碰撞，以免损坏 测量面或影响测量精度。
PART 01
高度尺概述
定义与分类
定义
高度尺是一种用于测量物体高度 的测量工具，通常由主尺、游标 、测量爪等部分组成。
分类
根据测量范围和精度等要求，高 度尺可分为普通高度尺、数显高 度尺、精密高度尺等。
高度尺的构成
01
02
03
主尺
高度尺的主体部分，上面 刻有刻度，用于读取测量 结果。
游标
可在主尺上滑动的部分， 上面也刻有刻度，与主尺 配合使用，可提高测量精 度。
保持清洁
定期清洁高度尺的测量 面，确保没有灰尘或油
污影响测量精度。
正确存放
定期校准
不使用时，应将高度尺 存放在干燥、通风的地 方，避免潮湿和锈蚀。
如果高度尺有校准功能， 应定期进行校准，以确
保测量精度。
《高度规使用方法》
精选版ppt
1
高度尺的结构
压板
显示屏
电池盖 测量爪/ 划线爪
尺座
ON/OFF/ZERO键 HOLD锁定键
微动装置 滑动手柄 锁紧框
精选版ppt
紧固螺.用于测量零件的高度和精密划线
标准块
先把测量爪在干净的水平台 上归零
然后用标准块进行校正，如测量值与标准值有偏 差，测量时，则对高度尺进行相对应的加减
有晃动现象;
4.测量时,用力要均匀,测力约3-5N,以保证测量准确性;
5.高度尺的液晶显示处不可碰油、碰水；
6.测量零件时,零件上不能有异物,并在常温下测量；
7.使用时,轻拿轻放,避免测量爪被碰撞到，不可掉到地
上。
精选版ppt
1
1
高度尺的操作步骤
一.调零：松开固定螺钉,转动手柄,使高度规百 分表向下运动,至贴紧平台百分表指零,再按
归零键归零。 二.划线或测量
1.调节转动手柄,使百分表测头高于被测量 工件,然后降下高度,使测头紧贴在被测工件 上端,百分表指零时读数。(百分表归零确保 测量力一致)
2.划线 转动手柄使划线前端达到规定的尺 寸高度,调节固定螺钉,用手推动高度规底座 在工件位置划线.
精选版ppt
1
使用时的注意事项
使用数显高度尺测量零件尺寸时，必须注意以下几点：
1.测量前，用干净清洁的布反复擦拭保护膜表面，清净
底座和测量爪的工作面，检查测量爪是否磨损；
2.清净平台工作面,将高度尺置于其上,松开紧固螺钉,
移动尺框,检查显示屏和各按键工作是否正常;
3.移动尺框时,活动要自如,不应有过松或过紧,更不能
精选版ppt
1
数显高度尺的使用方法
《高度规使用方法》
显示屏
电池盖 测量爪/ 划线爪
尺座
ON/OFF/ZERO键 HOLD锁定键
微动装置 滑动手柄 锁紧框
精选版ppt
紧固螺钉
尺框
1
数显高度尺的校证
用途：1.用于测量零件的高度和精密划线
标准块
先把测量爪在干净的水平台 上归零
然后用标准块进行校正，如测量值与标准值有偏 差，测量时，则对高度尺进行相对应的加减
精选版ppt
1
数显高度尺的使用方法
用途：1.用于测量零件的高度和精密划线
先把测量爪在要测量的零件尺寸一 端归零
再把测量爪移至要测量的零件尺寸的另一端， 显示屏上所显示的数值即为零件的高度
正确测量方法
精选版ppt
1
错误测量方法
数显高度尺的使用方法
用途：2.配合杠杆百分表可以测用时的注意事项
使用数显高度尺测量零件尺寸时，必须注意以下几点：
1.测量前，用干净清洁的布反复擦拭保护膜表面，清净
底座和测量爪的工作面，检查测量爪是否磨损；
2.清净平台工作面,将高度尺置于其上,松开紧固螺钉,
移动尺框,检查显示屏和各按键工作是否正常;
3.移动尺框时,活动要自如,不应有过松或过紧,更不能
1高度尺的使用高度尺的结构紧固螺钉微动装置onoffzero键尺框测量爪划线爪尺座电池盖滑动手柄压板显示屏hold锁定键锁紧框先把测量爪在干净的水平台上归零然后用标准块进行校正如测量值与标准值有偏差测量时则对高度尺进行相对应的加减标准块数显高度尺的校证用途
高度尺的使用
精选版ppt
1
高度尺的结构
压板
有晃动现象;
4.测量时,用力要均匀,测力约3-5N,以保证测量准确性;
机械高度尺的使用方法
机械高度尺的使用方法一、什么是机械高度尺机械高度尺是一种用于测量物体高度的工具。
它通常由一个刻度尺和一个滑动杆组成，可以通过滑动杆的上下移动来测量物体的高度。
二、机械高度尺的使用步骤1. 准备工作：首先，确保机械高度尺的刻度清晰可见，滑动杆可以顺畅地移动，没有卡住或松动的情况。
2. 选择合适的位置：将机械高度尺放置在需要测量的物体旁边，确保它垂直于地面，并且没有任何倾斜。
3. 调整滑动杆：将滑动杆移动到最底部的位置，确保它与地面平行。
然后，轻轻地将滑动杆向上移动，直到它与物体的底部接触。
确保滑动杆与物体底部紧密贴合，没有任何间隙。
4. 读取测量结果：当滑动杆与物体底部接触后，可以读取刻度尺上的高度数值。
注意，刻度尺上的数值通常表示为毫米或厘米，所以需要确保自己能正确解读刻度尺上的刻度。
5. 记录测量结果：将测量结果记录下来，可以使用纸和笔，也可以使用手机或其他电子设备记录。
确保记录的结果准确无误，以备后续使用或分析。
6. 处理测量误差：在使用机械高度尺进行测量时，可能会出现一些误差。
为了减小误差，可以进行多次测量并取平均值，或者使用其他测量工具进行对比验证。
7. 清理和保养：使用完毕后，要及时清理机械高度尺，确保其保持良好的工作状态。
可以使用干净的布或纸巾擦拭机械高度尺的表面，确保没有灰尘或污渍。
8. 存放和保管：在不使用机械高度尺时，应妥善保管，避免碰撞或损坏。
可以将其放置在干燥、通风的地方，远离潮湿和高温环境，以延长其使用寿命。
三、机械高度尺的注意事项1. 确保机械高度尺的刻度清晰可见，以免影响测量的准确性。
2. 在使用机械高度尺时，要保持手稳定，避免晃动或摇动。
3. 在读取测量结果时，要仔细观察刻度尺上的数值，避免读错或漏读。
4. 在进行多次测量时，要尽量保持测量条件的一致性，以减小误差。
5. 在测量高度较大的物体时，可能需要使用辅助工具或梯子来提供支撑和稳定。
6. 在存放和保管机械高度尺时，要避免与其他硬物或化学物质接触，以免损坏。
机械高度尺的使用方法
机械高度尺的使用方法一、引言机械高度尺是一种常用的测量工具，主要用于测量工件的高度或深度。
它通过测量工件上表面与参考面之间的距离来实现测量。
本文将介绍机械高度尺的使用方法，帮助读者正确、准确地使用该工具。
二、准备工作1. 确保机械高度尺的表面光洁无损，且刻度清晰可见。
2. 检查测量工件的表面是否干净，无杂质或凸起。
三、调零1. 将机械高度尺放置在稳定的平面上，使其底座稳固。
2. 使用调零螺丝或旋钮，使机械高度尺的测量头与底座平齐。
3. 轻轻旋转调零螺丝或旋钮，直到测量头触及参考面，并且刻度指针指向零刻度线。
四、测量1. 将工件放置在机械高度尺的底座上。
2. 轻轻移动测量头，使其接触到工件表面。
3. 注意测量头与工件表面之间的接触点，确保接触点平稳且无滑动。
4. 读取刻度指针所指示的数值。
注意，刻度指针通常是与主尺度盘配合使用的，需要根据主尺度盘的刻度进行读数。
五、注意事项1. 在测量过程中，要确保机械高度尺保持稳定，避免晃动或移动。
2. 在测量前后，要检查刻度指针是否归零，以确保准确度。
3. 避免用力过大或过小，保持适当的接触力，以确保测量的准确性。
4. 使用过程中要注意保持测量头的清洁，避免杂质或油渍影响测量结果。
六、常见问题解答1. 问：机械高度尺的刻度是什么单位？答：机械高度尺的刻度可以是毫米、厘米或英寸等不同单位，具体根据使用的机械高度尺而定。
2. 问：如何保养机械高度尺？答：定期清洁机械高度尺的表面和刻度，保持其光洁度和清晰度。
同时，避免机械高度尺的受力和撞击，以免损坏其精度。
3. 问：机械高度尺的测量范围是多少？答：不同型号的机械高度尺具有不同的测量范围，一般在几十毫米至几百毫米之间。
七、总结机械高度尺是一种简单实用的测量工具，通过合理使用可以达到较高的测量精度。
在使用前，我们需要进行准备工作和调零操作，然后才能进行准确的测量。
同时，我们还需要注意保持测量头的清洁和适当的接触力，以确保测量结果的准确性。
