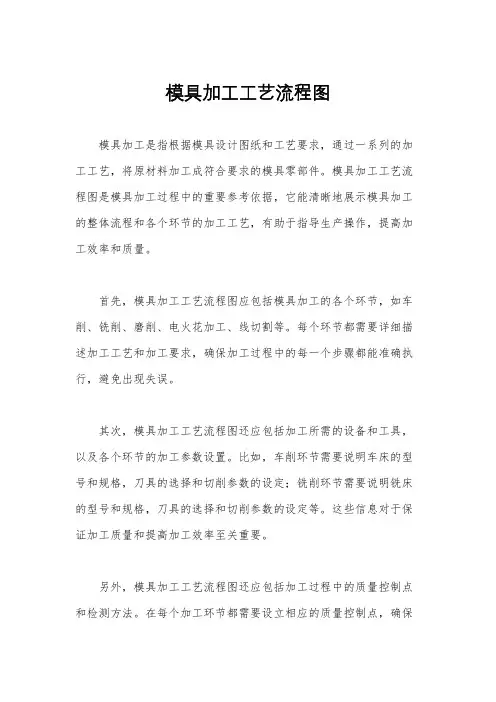

模具加工工艺流程图模具加工是指根据模具设计图纸和工艺要求，通过一系列的加工工艺，将原材料加工成符合要求的模具零部件。
模具加工工艺流程图是模具加工过程中的重要参考依据，它能清晰地展示模具加工的整体流程和各个环节的加工工艺，有助于指导生产操作，提高加工效率和质量。
首先，模具加工工艺流程图应包括模具加工的各个环节，如车削、铣削、磨削、电火花加工、线切割等。
每个环节都需要详细描述加工工艺和加工要求，确保加工过程中的每一个步骤都能准确执行，避免出现失误。
其次，模具加工工艺流程图还应包括加工所需的设备和工具，以及各个环节的加工参数设置。
比如，车削环节需要说明车床的型号和规格，刀具的选择和切削参数的设定；铣削环节需要说明铣床的型号和规格，刀具的选择和切削参数的设定等。
这些信息对于保证加工质量和提高加工效率至关重要。
另外，模具加工工艺流程图还应包括加工过程中的质量控制点和检测方法。
在每个加工环节都需要设立相应的质量控制点，确保加工过程中的每一个环节都符合要求，避免出现问题。
同时，还需要说明各个环节的检测方法和标准，以确保加工出的模具零部件符合设计要求。
最后，模具加工工艺流程图还应包括加工过程中的安全注意事项和环境要求。
加工过程中需要注意安全生产，遵守操作规程，正确使用加工设备和工具，做好个人防护。
同时，还需要保证加工环境的整洁和安全，确保加工过程中的环境符合相关要求。
总的来说，模具加工工艺流程图是模具加工过程中的重要参考依据，它能指导生产操作，提高加工效率和质量。
因此，制作模具加工工艺流程图需要对模具加工工艺有深入的了解，能准确地描述加工过程中的每一个环节，确保加工过程中的每一个步骤都能准确执行。
同时，还需要注重质量控制和安全生产，确保加工过程中的质量和安全。
只有这样，才能保证加工出的模具零部件符合设计要求，满足生产需要。
模具生产工艺流程图精
计划
实际
抛光
计划
实际
铜公加工
计划
实际
生产准备检查
材料
图纸
推方、角铁加工
计划
实际
生产准备检查
材料
图纸
模具名称
模具编号
要求交模日期
计划第一次试模日期
模具设计人
工艺编制
生产计划制订
进度跟踪
模具制造工艺流程图
生产准备检查
材料
图纸
镶件加工
计划
实际
铜公加工
计划
实际
生产准备检查
材料
图纸
CNC加工
计划
实际铣方及孔加工源自计划实际生产准备检查
材料
图纸
综合铣加工
计划
实际
EDM清角
计划
实际
配镶件
计划
实际
EDM加工
计划
实际
图纸
镶件加工
计划
实际
生产准备检查
材料
图纸
划线,加工吊环孔
计划
实际
凸台、镶件槽CNC加工
计划
实际
EDM清角
计划
实际
钻水孔、螺孔
计划
实际
配镶件
计划
实际
钻镶件槽螺孔
计划
实际
装镶件，配模芯、模板
计划
实际
钻司筒、顶针孔
计划
实际
扩司筒、顶针孔
计划
实际
铰司筒、顶针孔
计划
实际
CNC加工成型面
计划
实际
EDM加工
计划
实际
抛 光
计划
实际
生产准备检查
材料
模具制作流程图
本程序适用本公司所有模具，从设计到报废的全过程管理控制。
3．职责与权限：
工程部负责模具的开发设计、模具图纸的绘制，并提出《模具制作申请单》及对模具进行统一编号。
工程部负责模具制作进度跟进、试模和维修。
生产部负责模具的使用与保管。
工程部、品质部、生产部共同负责模具的验收。
模具组管理员负责建立模具台帐，做好模具出入库登记、统计模具的使用寿命，并负责模具房内模具的整理与保管。
4.4.2模具每次入库出库均需开单，模具库管理员做好出入库登记，并每次入库时生产部提供模具在产线上生产产品数量，仓库做好记录。
4.4.3生产部在不使用完模具后，品质部做好《末件检查记录》，在入库时生产部需提供品质部做的《末件检查记录》，目的是确认模具状态，以便及时维修和保养。
4.4.4每套模具入库后先行保养再放到指定位置。
4.1.3模具配件采购时工程部须先评估需求量及申购的必要性，再提出《模具制作申请单》。
4.1.4若工程部评估内部可以完成模具/配件的制作，由工程部或需求单位提出《模具制作申请单》，部门主管/经理审核，总经理批准后下达到工程部，安排车工完成模具的制作。
模具的加工与制作：
4.2.1采购部接到《模具制作申请单》联系外协厂商，并由工程部与外协厂商确认模具制作具体技术要求，并签定协议。
深 圳 市 鼎 固 电 器 有 限 公 司
模具管理控制程序
文件编码：
生效日期：
版 本：
页1/4号：
模具制作管理流程图
深 圳 市 鼎 固 电 器 有 限 公 司
模具管理控制程序
文件编码：
生效日期：
版 本：
页2/4号：
1．目的
建立模具管理控制程序，对模具设计、制作、验收、使用保养与维修等各环节进行有效的控制。
模具开发流程图
产品测量报告
加工、生 产管理
模具出货检测表 送货单
Ⅰ
ⅠⅡⅢⅣ ⅤⅥⅦ 采购
Ⅱ
Ⅲ
苏州宇鑫精密模具有限公司 塑胶模具开发流具设计
公司内部评审或者 客户评审
加工工艺评审
模具出图
材料购买
控制文件
业务 制造任务书 模具设计标准
模具设计式样书
新模设计评审记
加工工艺进度表 生产管理 工艺评审记录表 、工艺技
材料申请表
设计 采 购
图纸审核
机械加工
标准件、外协采购
零件测量
模具装配 试模
样品测量
设计主管 责任钳工
自主检测报告 加工部, 生产管理
品质异常处理报 告
品质
品质最终成绩报
告
模具装配作业程 装配、工
序
程
模具问题记录表
模具自主检查表
试模联络单
试模作业程序
成型参数表
试模报告
产品测量报告
模具维修规范
模具维修检讨 样品送客户确认
模具出货
试模、装 模具维修报告 配、工程
上下模作业流程图

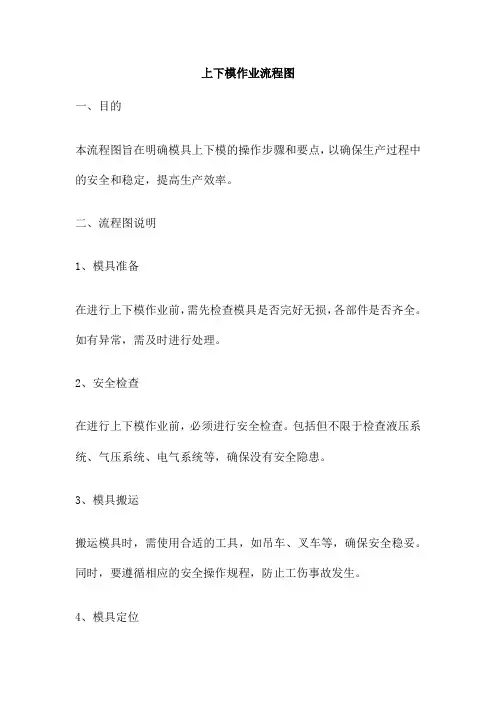

上下模作业流程图一、目的本流程图旨在明确模具上下模的操作步骤和要点，以确保生产过程中的安全和稳定，提高生产效率。
