02 数值传热学的基本原理
控制方程
控制方程
数值传热学的核心是求解控制方程，这些方程描述了热量传递过程中的物理规律。
偏微分方程
控制方程通常以偏微分方程的形式给出，包含了温度、时间、空间等变量的变化关系。
初始条件和边界条
件
为了求解控制方程，需要给出初始条件和边界条件，这些条件限定了问题的解的范围。
详细描述
传热过程模拟是数值传热学的另一重要应用，通过建立传热过程的数学模型，可以模拟物体内部的温度分布和热量传递过程。这对于能源、化工、电子等领域中的热工设备设计和优化具有重要意义。
04 数值传热学面临的挑战与解决方案
计算精度与稳定性问题
总结词
计算精度和稳定性是数值传热学中的核心问题，直接关系到模拟结果的准确性和可靠性。
详细描述
多尺度问题要求数值方法能够捕捉到不同尺度的物理现象，并准确地将它们联系起来。这需要发展具有多尺度分辨率的数值方法，如多重网格法、谱方法和自适应网格法等。
非线性问题
总结词
非线性问题在传热过程中广泛存在，如流动、相变和化学反应等，给数值模拟带来很大难度。
VS
详细描述
非线性问题需要数值方法能够处理高度非线性的物理方程，并能够准确地捕捉到非线性现象。这需要发展高效的数值算法，如有限元法和有限体积法等，同时还需要考虑非线性问题的特殊性质，如初始条件和边界条件等。
02
它涉及传热学的基本原理、数学建模、数值计算和计算机技术等多个领域，是计算流体动力学和计算传热学的重要组成部分。
数值传热学的重要性
随着科技的发展，传热问题在能源、环境、航空航天、化工等领域越来越突出，数值传热学的应用也越来越广泛。

传热讲义-第1章资料

只要有温度差存在，就有热量的传播和转移，就存在传热现象和传热过程
要想提高能源的利用率和保障设备的安全与稳定运行，必须具备传热学知识，掌握热量传递的规律以及控制和优化热量传递过程的方法。
NCEPU
Research Group of Heat Trans1f7er
多尺度的客观世界
NCEPU
Research Group of Heat Trans1f8er
（4）传热学的研究领域 –b
传热学的应用非常广泛，传热学知识不仅在能源、电力、冶金、动力机械、石油化工、低温工程、环境与建筑等传统工业领域发挥极其重要的作用，在许多高科技领域都发挥着极其重要的作用。如：航空航天、电子信息工程、医学和生命科学等。
NCEPU
Research Group of Heat Trans1f6er
热能利用率和传热过程密切相关。
高温热源吸热Q1
热机
Wnet
放热Q2
低温热源
NCEPU
Research Group of Heat Trans1f2er
对流导热
对流凝结、对流
对流、导热、沸腾对流、导热
辐射
对流、导热
NCEPU
Research Group of Heat Trans1f3er
自然界、日常生活、工程应用和科学研究上，温度场和温度差普遍存在：
——影响地球的气候和人类居住生存环境：10 0 ~ 106m 量级 ——影响各种设备的工作状态： 10 -6 ~ 102m 量级 ——影响生命的活动方式： 10 -9 ~ 100 m 量级 ——新型的控制和执行方式： 10 -9 ~ 10-3 m 量级
能量利用过程实质就是能量的传递与转换过程。

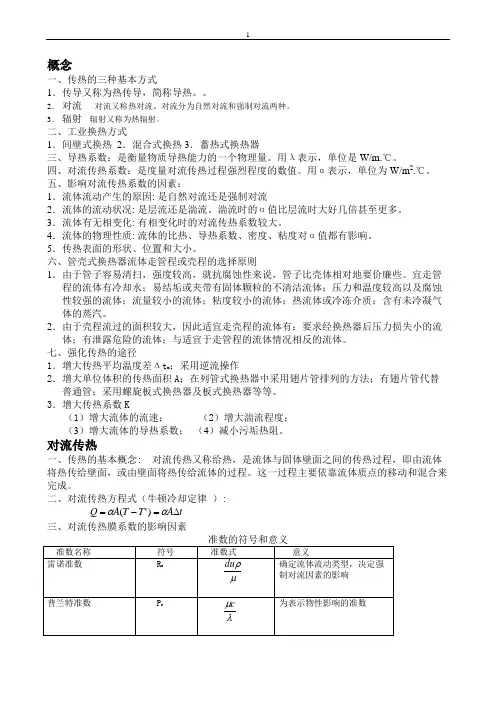

传热讲义

概念一、传热的三种基本方式1．传导又称为热传导，简称导热。

2．对流对流又称热对流。

对流分为自然对流和强制对流两种。

3．辐射辐射又称为热辐射。

二、工业换热方式1．间壁式换热 2．混合式换热3．蓄热式换热器三、导热系数：是衡量物质导热能力的一个物理量。

用λ表示，单位是W/m.℃。

四、对流传热系数：是度量对流传热过程强烈程度的数值。

用α表示，单位为W/m 2.℃。

五、影响对流传热系数的因素：1．流体流动产生的原因: 是自然对流还是强制对流2．流体的流动状况: 是层流还是湍流。

湍流时的α值比层流时大好几倍甚至更多。

3．流体有无相变化: 有相变化时的对流传热系数较大。

4．流体的物理性质: 流体的比热、导热系数、密度、粘度对α值都有影响。

5．传热表面的形状、位置和大小。

六、管壳式换热器流体走管程或壳程的选择原则1．由于管子容易清扫，强度较高，就抗腐蚀性来说，管子比壳体相对地要价廉些。

宜走管程的流体有冷却水；易结垢或夹带有固体颗粒的不清洁流体；压力和温度较高以及腐蚀性较强的流体；流量较小的流体；粘度较小的流体；热流体或冷冻介质；含有未冷凝气体的蒸汽。

2．由于壳程流过的面积较大，因此适宜走壳程的流体有：要求经换热器后压力损失小的流体；有泄露危险的流体；与适宜于走管程的流体情况相反的流体。

七、强化传热的途径1．增大传热平均温度差Δt m ；采用逆流操作2．增大单位体积的传热面积A ；在列管式换热器中采用翅片管排列的方法；有翅片管代替普通管；采用螺旋板式换热器及板式换热器等等。

3．增大传热系数K（1）增大流体的流速；（2）增大湍流程度；（3）增大流体的导热系数；（4）减小污垢热阻。

对流传热一、传热的基本概念: 对流传热又称给热，是流体与固体壁面之间的传热过程，即由流体将热传给壁面，或由壁面将热传给流体的过程。

这一过程主要依靠流体质点的移动和混合来完成。

二、对流传热方程式（牛顿冷却定律）:三、对流传热膜系数的影响因素tA T T A Q ∆=-=αα)'(间壁两侧流体间的传热一、传热基本方程Q=KA Δt mQ —单位时间内通过换热器传递的热量，即传热速率，W ；A －换热器的传热面积，m 2；Δt m －冷、热流体间传热温度差的平均值，℃；K －传热系数，W/m 2.℃。
