机械制图 零件图的表达与识图 识读零件图轮盘类叉架类和箱体类零件
《汽车机械识图与CAD》教学课件第6章零件图的识读与绘制
第6章 零件图的识读与绘制
本章内容 本章内容
• 1）掌握常见四大类零件（轴套类零件、轮盘类零件、叉架类零件、箱体类零 件）的结构特点、表达方式及其零件图的绘制方法和步骤；
• 2）掌握零件图上的尺寸标注方法； • 3）掌握零件图上技术要求的标注与识读方法； • 4）掌握零件图的测绘方法和步骤，并且能够正确绘制零件草图； • 5）掌握零件图的阅读方法与步骤。
齿轮轴零件图如图6-2所示，一张完整的零件图应该包括以下四方面内容。 （1）一组图形。 综合运用机件的各种表达方法（如视图、断面图、剖视图、简化画法、局部放大、规定 画法等），用一组图形完整、清晰、正确地表达出零件的结构形状。如图6-2所示的齿轮轴 ，用一个移出断面图、一个基本视图和局部剖视图表达了该零件的结构。 （2）完整的尺寸。 正确、完整、清晰、合理地标出零件的全部尺寸，能够表明形状的大小以及相对位置 关系。
第6章 零件图的识读与绘制
6.1 零件图概述 6.1.3 零件图的内容
齿轮轴零件图如图6-2所示，一张完整的零件图应该包括以下四方面内容。 （3）技术要求。 按国家标准的要求，用规定的数字、符号、文字或字母表示零件在加工、检验过程中应 达到的质量要求，如几何公差、尺寸公差、表面粗糙度、热处理、材料、表面处理等要求。 另外，对于不便于用符号标注在图中的技术要求，可用文字注写在标题栏的上方或者左方 。在标题栏附近，需要注写出已经做过表面粗糙度要求以外的零件表面的表面粗糙度要求。 （4）标题栏。
第6章 零件图的识读与绘制
本本章章重内点容
• 阅读与绘制零件图。
本章难点
• 正确、完整、合理地绘制出常用零件的零件图。
第6章 零件图的识读 与绘制
6.1 零件图概述 6.2 零件图的尺寸标注 6.3 零件图的技术要求 6.4 零件图的识读方法与步骤 6.5 徒手绘制零件图 6.5 测量尺寸的工具与测量方法
超详细机械制图教案模块9识读机械图样
识读滑动轴承装配图。
教学难点
识读滑动轴承装配图的视图。
教学建议
（1）教师要注意分析滑动轴承的装配情况。
（2）要让学生能根据滑动轴承的装配图想象零件形状，并绘制出主要零件的视图。
教学内容
教学方法
【任务引入】
识读滑动轴承的装配图。
【任务实施】
〖STEP1〗概括了解
通过看标题栏、明细栏等了解机器或部件的名称、用途以及装配体中各零件的名称和数量等内容，并由其名称分析装配体的用途，由比例和外形尺寸了解装配体的大小。
1．零件序号的组成
2．零件组的序号
3．序号的排列
二、明细栏的格式
代号一栏应填写零件的图样代号或标准代号，备注一栏可填写必要的附加说明或其他有关的重要内容。
三、装配图的规定画法
1．接触表面和配合表面只画一条线；不接触的两零件表面，即使间隙很小，也必须分别画出各自的轮廓线。
教师：讲解装配图上的技术要求。
〖STEP1〗看标题栏
零件的名称是齿轮轴，该零件所用的材料为45钢，绘图的比例为1：1。
〖STEP2〗分析视图
分析视图的一般原则：先主后次，先外后内。
该零件中间最粗的圆柱上加工了直齿圆柱齿轮，左、右两端φ18f7轴段与齿轮泵的泵体和泵盖配合，右端φ15k6轴径上安装齿轮，以将动力传入。
〖STEP3〗分析尺寸
授课时数
1
教学目标
知识目标
（1）掌握装配图上的主要内容；
（2）了解装配图中零件序号的编写规定和明细栏的格式；
（3）掌握装配图的规定画法和特殊表达方法。
能力目标
培养学生对装配图图内容的理解。
情感目标
培养学生对装配图的兴趣。
教学重点
机械制图-零件图
8
8
34
48
A
B
C
D
A
B
C
D
8
34
48
42
合理
不合理
*
铣工保证的尺寸
车工保证的尺寸
*
分散标注—不好
集中标注—好
*
内 部 结 构 及 尺 寸
外 部 结 构 及 尺 寸
*
砂型铸造的过程: 1.做木模、泥芯箱； 2.制成型箱和泥芯； 3.放入泥芯，合箱； 4.将熔化的金属液体浇入空腔内； 5. 清砂并切除铸件上冒口和浇口处的金属块； 6. 机械加工。（如有特殊要求，要时效处理后才能进行机械加工）
B-B
⑶ 选其它视图
半剖的左视图: 表达主体外形特征、左侧方板形状及内孔的结构等。
俯视图: 表达整体形状及顶部扇形结构形状。
*
*
基本视图
辅助视图
*
⑴ 分析零件
功用: 箱体壁是传动轴的轴承孔系，用来支承蜗杆蜗轮轴、圆锥齿轮轴的轴承，箱内还盛放一定量的润滑油。
形体结构: 箱壁四周是轴承孔，其上有油标螺孔、排油螺塞孔。箱体顶部的四个螺孔用于连接箱盖。底部有底板，上有四个安装孔。
轴承孔
*
⑵ 选择主视图
投射方向
主视图
比较A.B两方向
A
B
*
⑶ 选其它视图
选择移出断面表达支撑板断面的形状。
还需选择什么视图呢？
全剖的左视图
选择B向视图表达底板的形状。
B
A-A
A
A
B
视图方案一
*
视图方案二:
俯视图:B－B剖视,表达底板与支撑板断面的形状。
B-B

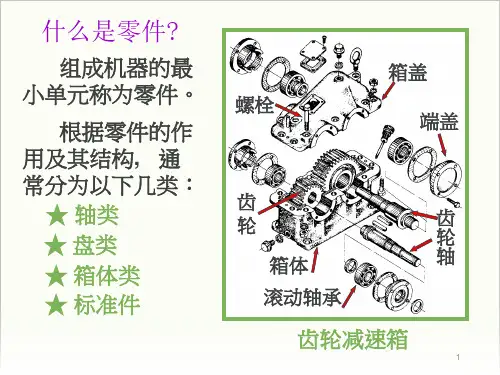

机械制图基础知识零件图
说明
均布 EQS
EQS为英语“均布”的缩 写，在GB/T16675.2-1996 标准中采用此符号，以此 代替84年标准中的“均布”。
由其他 尺寸确 定的半 径R
图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
14
正方形 □
用细实线绘制，符号为
正方形，可标注在一个边长
14
的尺寸前面，也可引出标注
有关零件在加工、检验过程中应达到 的其他一些技术指标，如材料的热处理 要求等，通常作为技术要求写在标题栏 上方的空白处。
24
尺寸标注必须合理
所谓合理就是标注尺寸时，既要满足 设计要求又要符合加工测量等工艺要求。 一、正确地选择基准
⒈ 设计基准 用以确定零件在部件中的位置的基准。
⒉ 工艺基准 用以确定零件在加工或测量时的基准。
12
加工位置 零件的安放位置 （轴、盘类）
⒉ 选主视图
工作位置 （支架、壳体类）
投射方向 能清楚地表达主要形体
⒊ 选其它视图
的形状特征
首先考虑表达主要
工件旋转
形体的其它视图，再补
全次要形体的视图。
⒋ 方案比较
车刀移动
车床
在多种方案中比较，择优。 加工轴
13
三、典型零件的视图表达
⒈ 支架类零件
装油杯孔
b
b
砂轮越程槽
砂轮
图中 Φ：槽的直径；b：槽宽 b ⒊ 钻孔端面
作用：避免钻孔偏斜和钻头折断。
90°
44
⒋ 凸台和凹坑
作用：减少机械加工量及保证两表面接触
良好。
凸台
凹坑
凹腔
凹槽 接触加工面
45
1.5 尺寸公差与配合
机械制图零件图的表达与识图识读零件图轮盘类叉架类和箱体类零件
（2）了解叉架类、箱体类零件结构特点及主要表达方法。
2、过程与方法：
通过学习，培养学生识图能力。
3、情感态度和价值观：
培养学生耐心细致的学习习惯。
教学
■R>7.
难点
轮盘类零件的结构特点及主要表达方法。
教学
方式
讲解法、练习法
教具
三角板、圆规、模型、多媒体教学设备、实物投影仪
出，并作剖视。
学
（2）尺寸标注特点：对结合面（工作面）的有关尺寸精度、表面粗糙
内
度和儿何公差有比较严格的要求。
以端盖为例，具体读图过程如下：
容
（1）看标题栏：
和
零件的名称是端盖，材料为铸铁，图形比例为1:2。
步
（2）看各视图：
骤
该零件图由主视图和左视图两个视图组成，主视图采用全剖视图，中
心部分为Φ16H7通孔，两端内孔分别为Φ32H8和Φ35,上端有圆锥螺纹孔
敎
授新：
学
一、轮盘类零件
内
1.常见轮盘类零件：手轮、带轮、花盘、法兰、端盖及压盖等。
容
2.结构特点：主要由同一轴线不同直径的若干个回转体组成，盘体部
分的厚度比较薄，一般径向尺寸都大于轴向尺寸。
和
3.常用材料：铸铁
步
4.加工工序：一般需要经过铸造一车削一钻孔一攻螺纹等工序。
骤
5.表达方法：
教
（1）视图的选择：一般选用1到2个基本视图，主视图按加工位置画
机械制图零件图的表达 与识图识读零件图轮盘 类叉架类和箱体类零件
DoCUment Serial number [KK89K-LLS98YT-SS8CB-SSUT-SST108]
如何识读机械制图中的零件图
如何识读机械制图中的零件图一、零件图的概念为了正确地表示机器、设备等物体的形状、大小、规格、材料等内容，通常将物体按一定的投影方法和技术规定表达在图纸上，这被称为图样。
零件图是表达零件的结构、形状、大小和有关技术要求的图样。
二、零件图的内容一张完整的零件图应包括以下内容：1.标题栏位于图中的右下角，标题栏一般填写零件名称、材料、图样的比例及图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
2.一组图形用以表达零件的结构形状，可以采用视图、剖视图、断面图、局部放大图等适当的表达方法，将零件的内外结构形状正确、完整、清晰地表达出来。
3.全部尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
要正确、完整、清晰、合理地标注零件在制造和检验时需要的全部尺寸。
4.技术要求用规定的符号、标记、代号和文字简明地表达出零件制造和检验时所应达到的技术指标，如零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
三、零件图的分类1.轴套类零件轴套类零件包括轴、杆、轴套、衬套等。
轴套类零件通常由几段不同直径的同轴回转体组成，常有键槽、退刀槽、越程槽、中心孔、销孔，以及轴肩、螺纹等结构。
2.盘盖类零件盘盖类零件包括端盖、压盖、法兰盘、齿轮、手轮等。
盘盖类零件常由回转体组成，也可能是方形体或组合形体。
零件通常有键槽、轮辐、均布孔等结构，并且常有一个端面与部件中的其他零件结合。
3.箱壳类零件箱壳类零件包括各种箱体、壳体、阀体和泵体等，结构形状比较复杂。
箱壳类零件主要起包容、支承其他零件的作用，常有内腔、轴承孔、凸台、肋、安装板、光孔、螺纹孔等结构。
4.叉架类零件叉架类零件包括拨叉、连杆、支架、支座等。
叉架类零件形状比较复杂且不规则，零件上常有叉形结构、肋板和孔、槽等。
四、识读零件图的方法识读零件图的方法以形体分析法为主，线面分析法为辅。
读图时，首先运用形体分析法将视图分解成几个简单的部分，找出各部分的形状特征及相对位置，用“三等”规律（即主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等）将简单形体分离出来。
机械制图CAD第5章机械零件的表达与识别
2）移出断面图应尽量配置在剖切平面迹线的 延长线上，或剖切符号的延长线上，如图 5.20所 示。 3）由两个或多个相交的剖切平面剖切所得到 的断面图一般应断开，如图 5.21所示。
图5.20
图5.21
35
4）断面图形对称时，移出断面可配置在视图 的中断处，如图 5.22所示。
图5.22
36
画移出剖面时应注意以下两点： 1）当剖切面通过回旋面形成的孔或凹坑的轴线时， 这些结构应按剖视图绘制，如图 5.23所示。 2）当剖切面通过非圆孔，会导致出现完全分离的 两个断面时，这些结构应按剖视图绘制，如图 5.24所示。
9
5.1.5
识读局部视图和斜视图的方法
1）在视图中找带字母的箭头，看清所示部位 和投影方向，然后找对应字母的视图“X”。
2）视图通常是放在箭头所指的方向，如图 5.7中 A向斜视图；有时也可放在其他位置，如 图 5.6中 B 向局部视图。
图5.6
图5.7
10
3）若局部视图按基本视图的投影关系位置配 置，中间又没有其他图形隔开时，可省略标注。若 按向视图位置配置时一般需进行标注，用带字母的 箭头标明所要表达的部位和投射方向，并在局部视 图上方标注相应的视图名称。如图 5.6、图 5.7所 示。
45
5.5.2
读剖视图的方法和步骤
例 5.1 阀体（图 5.33） ①分析各视图的特点 ②分部分想形状，综合起 来想整体
图5.33
46
例 5.2 支架（图 5.34） ①分析各视图的特点 视图数量共四个：用单一平面剖切两处的局剖 主视图；表达Ⅰ部分形状特征的局部左视图；表达 倾斜部分结构的 A向斜视图；表达连接板形状的一 个移出断面图。 ②分部分想形状，综合起来想整体
机械制图第8章零件图全解
公差恒 为正
45
3）公差带图：
上极限偏差 公差带
＋ 0－
+0.008 -0.008
下极限偏差
+0.024
+0.008 -0.006
0
-0.022
50 公称尺寸
例: 50±0.008
50
+0.024 +0.008
50
-0.006 -0.022
公差带图可以直观地表示出公差的大小 及公差带相对于零线的位置。
⑵ 选择主视图 安放位置：符合加工位置，轴线水平放置。
投射方向：A向 通常采用全剖视图。
⑶ 选择其它视图
用左视图表达孔、槽的分
布情况。
A
23
A
24
8.4 零件图的尺寸标注
在零件图上需标注如下内容： 1. 加工制造零件所需的全部尺寸。 2. 零件的表面结构要求。 ⒊ 零件的几何公差。
有关零件在加工、检验过程中应达到的 其他一些技术指标，如材料的热处理要求等， 通常作为技术要求写在标题栏上方的空白处。
c) 综合式
尺寸标注的三种形式
28
三、主要的尺寸应直接注出 主要尺寸指影响产品性能、工作精度
和配合的尺寸。
非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
c b
cd
正确！
错误！
29
四、避免出现封闭的尺寸链
ce d b
错误！
c
d
b
正确！
长度方向的尺寸 b、c、 e 、d 首尾相 接，构成一个封闭的尺寸链。
C向局部视图表 达上面凸台的形状。
A D
D
B－B C
视图方案一
18
机械制图
干机械设计这一行的入门和不可缺少的资料（转载）1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
典型零件尺寸标注(轴套类、盘类、叉架类、箱体类零件尺寸标注举例)
典型零件尺寸标注举例根据零件的形状和结构特点，通常将零件分成四大类：轴、套类零件；叉架类零件；盘类零件；箱体类零件。
1.轴套类零件的尺寸标注轴套类零件的表达方法，前面已经讨论过，以加工位置原则确定主视图的位置，轴线水平放置，用断面图来表达键槽的形状，螺纹规定画法加上螺纹的标注等。
这类零件的一般以轴线作为径向尺寸基准（就是常说的高度和宽度方向的尺寸基准）如图1中的φ28k7、φ34、φ35k6、φ45、φ35k6、φ34、和φ25k6等。
图1 轴类零件:径向尺寸基准以及径向尺寸的标注长度方向的基准一般选择重要的端面、接触面等，如图2所示，以右端面作为长度方向的基准，从这里标注引出32、95和400的尺寸。
图2轴类零件：长度方向尺寸基准以及长度方向尺寸的标注如图3所示为某企业零件：轴的零件图。
是一张具备完整的尺寸标注、形位公差要求及其他技术要求说明的零件图。
视图表达方式合理。
图3 轴的零件图2.盘类零件尺寸标注举例这类零件主要有手轮、带轮、端盖等。
它们主要也是在车床上进行加工的。
前面已经讨论过，主视图按加工位置原则，轴线水平放置。
盘盖类零件和轴类零件一样，以轴线作为径向尺寸基准，长度方向的尺寸基准常选用重要的端面或接触面，径向和长度方向的尺寸标注，如图4所示。
图4 盘类零件图：径向、长度方向尺寸基准及其尺寸标注完整的盘类零件图，包括视图表达，尺寸标注、尺寸公差标注、形位公差标注、表面粗糙度标注以及其他技术要求说明，如图5所示。
图5 盘类零件图3.叉架类零件的尺寸标注这类零件结构形状复杂、常有倾斜、弯曲的结构。
常用铸造和锻压的方法制成毛坯，然后进行切削加工。
叉架类零件因为结构复杂，各加工面往往需在不同的机床上加工，所以主视图选择工作位置原则，主视图投射方向选择最能反映其形状特征的方向。
叉架类零件在标注尺寸时，常选用轴线、安装面或零件的对称面作为尺寸基准。
如图6所示：拨叉零件主视图右端面为长度方向的主要尺寸基准，左视图中的中心线为零件宽度方向的尺寸基准，底部空心圆柱体的轴心线为高度方向的尺寸基准。
机械识图-项目8__识读叉架类和箱壳类零件图共40页
机械识图-项目8__识读叉架类和源自壳类 零件图61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
机械制图 零件图的表达与识图 识读零件图 轮盘类 叉架类和箱体类零件
1.常见叉架类零件：拨叉、连杆、支架、支座等。
2.作用：操纵、连接、传动或支承的作用。
3.常用材料：多为铸、锻件。
4.结构特点：一般由三部分组成。包含支承部分、连接部分、安装部分。
5.表达方法：主视图应按工作位置和结构形状特征原则来选择。一般选用三个基本视图表达，分别显示三个组成部分的形状特征。
3.常用材料：铸铁
4.加工工序：一般需要经过铸造—车削—钻孔—攻螺纹等工序。
5.表达方法：
（1）视图的选择：一般选用1到2个基本视图，主视图按加工位置画出，并作剖视。
（2）尺寸标注特点：对结合面（工作面）的有关尺寸精度、表面粗糙度和几何公差有比较严格的要求。
以端盖为例，具体读图过程如下：
（1）看标题栏：
思考题或作业
习题集：P100，P101
后记
零件的名称是端盖，材料为铸铁，图形比例为1:2。
（2）看各视图：
该零件图由主视图和左视图两个视图组成，主视图采用全剖视图，中心部分为φ16H7通孔，两端内孔分别为φ32H8和φ35，上端有圆锥螺纹孔Rc1/4,与φ10小孔相通。从左视图可以看出，四周均匀分布6个直径φ7的通孔，并做有凹形台阶槽，供安装沉头螺钉用。
三、箱体类零件
1.常见箱体类零件：减速箱体、泵体、阀体、机座等。
2.作用：主要是容纳和支承传动件，又是保护机器中其他零件的外壳，利用安全生产。
3.常用材料：常为铸件，也有焊接件。
4.表达方法：常选择三个基本视图。主视图选择一般要按工作位置和结构形状相结合的原则综合考虑，选取最佳方案。
练习：识读支架零件图。
培养学生耐心细致的学习习惯。
教学重点难点
轮盘类零件的结构特点及主要表达方法。
机械工程图学-零件的分类-零件图表达的内容-零件图的画法
零件图的作用？它应该包括哪些内容？
零件图是表达和传递零件设计思想的载体，是加工和检验零件的 依据，是机械设计和制造中最重要的技术文件之一。
一般应包括四个方面的内容：图形、尺寸、技术要求、标题栏。
选择零件图的主视图应考虑哪些原则？
（1）按零件的加工位置选择主视图。 （2）按零件的工作位置选择主视图。 （3）按零件的形状特征最明显的方向投射。
轴、套类零件（如轴、丝杆、轴套、衬套等）其主体部分大多是 同轴回转体，并且轴类零件常带有键槽、销孔、螺纹、螺纹退刀槽、 砂轮越程槽等局部结构。
盘、盖类零件（如法兰、端盖、齿轮、手轮等）其基本形状一般 为扁平盘状的回转体或其他形状的扁平板状体。
叉架类零件（如拨叉、连杆、支座等）其毛坯通常是铸件、锻件 或焊接件，形状不规则，结构也比较复杂。
Wang chenggang
6-22/123
7.3 零件图的画法—7.3.2 专用件的画法
主视图按工作位置选择，采用半剖视图，表示轴承座前面的 外形，顶部凹槽、半圆柱孔、底部凹槽的形状和相对位置，左右 安装板和凸台的高度，安装孔的位置及其穿通状态。
俯视图采用基本视 图，表示轴承座上部的 外形，安装板、凸台和 安装孔的形状。
螺钉 销
Wang chenggang
螺母
键 齿轮油泵
垫圈
6-4/123
7.1 零件的分类
标准件
Wang chenggang
6-5/123
7.1 零件的分类
3. 常用非标准件ຫໍສະໝຸດ 简称为常用件 （如齿轮、弹簧等） ，是国家标准值对 其部分结构要素进 行了标准化的零件。 通常需要画出其零 件图，但不需要按 其真实投影绘制， 可用特殊表示法表 示。
表示零件结构、大小及技术要求的图样称为零件图。零件图是表 达和传递零件设计思想的载体，是加工和检验零件的依据，是机械设 计和制造中最重要的技术文件之一。
视图选择举例：轴套类、盘盖类、叉架类、箱体类
视图选择举例：轴套类、盘盖类、叉架类、箱体类1.轴套类零件如下图所示：包括传动轴、支承轴、套类零件，起支承及传递运动的作用。
轴零件图视图选择举例主要结构为具有公共轴线的回转体，另外轴上有键槽、退刀槽，有的轴上还有螺纹结构（本零件无）。
视图表达分析：轴在车床上加工、铣键槽，加工位置是轴线水平放置，便于工人看图和加工，该类零件的摆放位置应符合加工位置原则。
主视图的投射方向图示方向能够表达轴零件主要结构形状，一般情况下只用一个主视图，辅之以若干剖视图、断面图、局部放大图等，这个零件用的是1个主视图（其中还包括简化画法、局部剖视）、2个断面图表达键槽的槽宽和槽深，2个局部视图表达键槽的类型。
1个局部放大图表达退刀槽形状、尺寸及其他要求。
2.轮盖类零件包括各种手轮、皮带轮、法兰盘、端盖等，轮类零件用来传递动力和扭矩；盖类零件起支承、密封和定位作用。
结构如下图所示，主要为回转体组成，基本形状是扁平盘状，还有台阶与通孔、圆角、倒角、退刀槽、键槽、安装用的通孔等结构要素。
带轮零件图轮盖类零件的视图表达：一般需要2个视图。
根据加工位置和形状特征，选择主视图为轴线水平放置，为了表达零件内部结构，一般主视图采用全剖，用左（右）视图重点表达轮盘的轮廓、肋板、孔、轮幅等的开状和大小。
如上图所示的左视图只反映了键槽的形状和要求。
因为主视图中已经标注了尺寸有直径符号φ。
如上图所示，轮盖类零件示例，端盖零件图的表达方式是：1个主视图，采用全剖表达零件的内部结构，左视图表达凸台、零件的外部形状、通孔的位置与大小。
端盖零件图3.叉架类零件包括拨叉、连杆与支架。
拨叉用在调速机构上，支架用于支承。
如图7-10所示。
叉架类零件：连接架这类零件一般不规则，杆身形状多样，主要结构由安装部分、连接部分、工作部分组成；还有加强筋、通孔、螺纹孔等。
叉架类零件视图表达：一般需要2个或2个以上的基本视图。
主视图应根据工作位置原则确定，一般应摆正、辅以剖视图、局部视图、断面图、局部放大图来表达细部的结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.常见箱体类零件：减速箱体、泵体、阀体、机座等。
2.作用：主要是容纳和支承传动件，又是保护机器中其他零件的外壳，利用安全生产。
3.常用材料：常为铸件，也有焊接件。
4.表达方法：常选择三个基本视图。主视图选择一般要按工作位置和结构形状相结合的原则综合考虑，选取最佳方案。
练习：识读支架零件图。
零件的名称是端盖，材料为铸铁，图形比例为1:2。
（2）看各视图：
该零件图由主视图和左视图两个视图组成，主视图采用全剖视图，中心部分为φ16H7通孔，两端内孔分别为φ32H8和φ35，上端有圆锥螺纹孔Rc1/4,与φ10小孔相通。从左视图可以看出，四周均匀分布6个直径φ7的通孔，并做有凹形台阶槽，供安装沉头螺钉用。
3.常用材料：铸铁
4.加工工序：一般需要经过铸造—车削—钻孔—攻螺纹等工序。
5.表达方法：
（1）视图的选择：一般选用1到2个基本视图，主视图按加工位置画出，并作剖视。
（2）尺寸标注特点：对结合面（工作面）的有关尺寸精度、表面粗糙度和几何公差有比较严格的要求。
以端盖为例，具体读图过程如下：
（1）看标题栏：
授课时间
班 第 周星期 年 月 日 第 节
授课章节
第五章 零件图的表达与识图
第七节 识读零件图（轮盘类、叉架类和箱体类零件）
教
学
目
的
1、知识与技能：
（1）掌握轮盘类零件的结构特点及主要表达方法；
（2）了解叉架类、箱体类零件结构特点及主要表达方法。
2、过程与方法：
通过学习，培养学生识图能力。
3、情感态度和价值观：
（3）看尺寸标注。
该零件最大外径为φ90mm，最大长度为37mm，中心孔的尺寸为φ16mm,外形中间部分为凸台，内部呈内凹。
（4）看技术要求。
要求中心轴线与右端面之间有垂直度要求，直径φ16、φ55、φ32三处有公差要求。对铸件要求不得有砂眼和裂纹，以防止相配合的缸体出现泄漏。最高表面粗糙度要求为Ra值为3.2μm。对内孔φ16、φ32及外径φ55处的表面粗糙度要求较高。
培要表达方法。
教学方式
讲解法、练习法
教具
三角板、圆规、模型、多媒体教学设备、实物投影仪
教
学
内
容
和
步
骤
教
学
内
容
和
步
骤
教
学
内
容
和
步
骤
教
学
内
容
和
步
骤
授新：
一、轮盘类零件
1.常见轮盘类零件：手轮、带轮、花盘、法兰、端盖及压盖等。
2．结构特点：主要由同一轴线不同直径的若干个回转体组成，盘体部分的厚度比较薄，一般径向尺寸都大于轴向尺寸。
思考题或作业
习题集：P100，P101
后记
二、叉架（叉杆和支架）类零件
1.常见叉架类零件：拨叉、连杆、支架、支座等。
2.作用：操纵、连接、传动或支承的作用。
3.常用材料：多为铸、锻件。
4.结构特点：一般由三部分组成。包含支承部分、连接部分、安装部分。
5.表达方法：主视图应按工作位置和结构形状特征原则来选择。一般选用三个基本视图表达，分别显示三个组成部分的形状特征。
