实验四 单相变压器的参数测定 (4)
实验四 单相变压器的空载
实验四单相变压器的空载、短路和负载特性一、实验目的1、通过空载和短路实验，测定变压器的变比和参数2、通过负载实验，测取变压器的工作特性二、实验项目1、测变比K2、空载实验测取空载特性： I0=f（U0），P=f(U),cosφ=f（U）。
3、短路实验测取短路特性：Pk 、Uk、cosφk=f（Ik）。
4、负载实验（1）纯电阻负载外特性（2）电感负载外特性三、实验设备与仪器单相变压器、调压器、电气仪表、双刀开关、电阻器、电抗器。
四、实验说明（一）测变比k1、实验接线如图1-1所示。
电源开关K1、、调压器T1接至变压器T低压绕组。
变压器T高压绕组开路。
2、闭合电源开关K1。
调节变压器T低压绕组外施电压，使U︾05 UN。
3、对应于不同的外施电压U1，测量T低压绕组侧电压Uax及高压绕组外施电压UAX.。
共取数据3组，记录于表1-1中。
图中 T1——三相调压器 T——三相变压器图1-1 测变比接线图表1-1 测定单相变压器变比（二）空载实验1、实验接线图，如图1-22、实验步骤闭合开关K 1，调节调压器T 1，使变压器T 低压侧外施电压至1.2U N 。
逐次降低外施电压，每次测量空载电压U 0、空载电流I 0、空载损耗P 0，共取数据6组（包括U 0=U N 点，在该点附近测点应较密），记录于表1-2中。
图1-2 空载实验接线图（三）短路实验1、实验接线图，如图1-3图1-3短路实验接线图2实验步骤①闭合开关K ，接通电源。
逐渐增大外施电压，使短路电流升至1.1I N 。
②在（1.1~0.5）I N 范围内，测量短路功率P K ，短路电流I K ，短路电压U K 。
③共取数据5组（包括I K =I N ），记录于表1-3中。
（四）负载实验1、实验接线图，如图1-42、实验步骤（1）纯电阻负载实验（cos φ2=1）①变压器T 二次侧经开关K 2接可变电阻器R L （灯箱或变阻器）。
将负载电阻调至最大值。
4.变压器的参数测定与标幺值
1、空载实验1）实验目的：求出变比k 、空载损耗p 0和激磁阻抗Z m 。
变压器的参数测定1U三相调压器2）实验原理图：3）实验步骤：高压边开路，低压边加额定电压U 1N ，测量副边开路电压U 20、空载电流I 10及空载输入功率p 0（铜耗很小，大部分为铁损）。
单相变压器2022111NU N E k N E U ==≈4）参数计算：1010N m U Z Z I ≈=低低00210m p r r I ≈=低低m x =①单相变压器（认为降压变压器）U 2m =m Z k Z 低2m =m r k r 低（归算到高压侧）②副边Y 连接三相变压器（归算到高压侧）③副边△连接三相变压器（归算到高压侧）21010/N m U Z Z kI ≈=202103m p r r k I ≈=m x =20m U Z Z k≈=()202103/m p r r k I ≈=m x =对于三相变压器，计算变比时要把测量出的线电压换算成相电压来进行计算，计算时一定要注意变压器原副边的接线方法。
5）绘制空载特性曲线0(U V U 问：比较空载特性曲线和磁化特性曲线的区别与联系？6）实验注意事项(1) 变压器空载运行的功率因数甚低，一般在0.2以下，应选用低功率因数瓦特表测量功率，以减小测量误差。
(2) 变压器接通电源前必须将调压器输出电压调至最小位置，以避免合闸时电流表及功率表电流线圈被冲击电流损坏。
空载特性曲线注意：（1）计算三相变压器激磁阻抗时，要用一相的功率、电压和电流值计算。
（2）激磁阻抗Z m 随外加电压大小而变化，为使测出的参数符合变压器的实际运行情况，空载试验应在额定电压下进行。
问题：1)实验目的：求出负载损耗p、短路阻抗Z k2、稳态短路实验axab c三相调压器2)实验原理图：3)实验步骤：副边短路，原边加电压使原边电流达到或接近额定值，测量电压U k ，原边电流I k 和输入功率p k （短路电压较小，铁损很小，大部分为铜损）单相变压器kk kU z I =4)参数计算：2kk kp r I =k x =①单相变压器'U U LZ '②原边Y 连接三相变压器③原边△连接三相变压器k U z =23kk kp r I=k x =k U z=k p r=k x =4)参数计算：5) 短路特性曲线1I kkI 问题：为何短路特性曲线是直线？=0m m Z I 认为支路开路：'2<<mZ Z ''1212()()k Z r r j x x =+++为常数k kI U ∝'U阻抗电压(短路电压)：短路阻抗与原边额定电流的乘积用原边额定电压的百分数表示。
研究报告单相变压器的参数测定实验

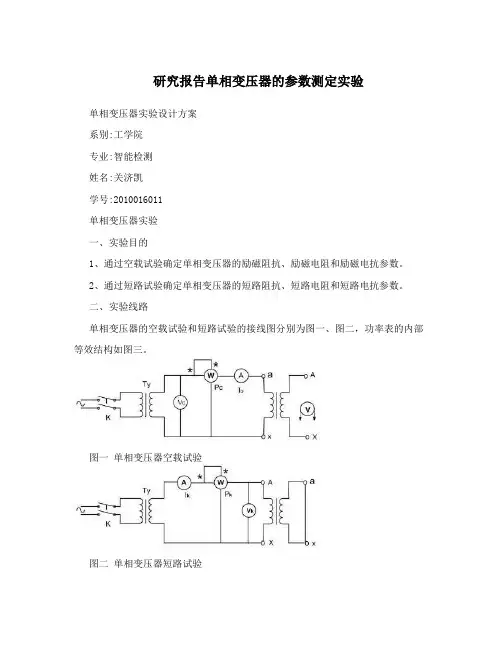

研究报告单相变压器的参数测定实验单相变压器实验设计方案系别:工学院专业:智能检测姓名:关济凯学号:2010016011单相变压器实验一、实验目的1、通过空载试验确定单相变压器的励磁阻抗、励磁电阻和励磁电抗参数。
2、通过短路试验确定单相变压器的短路阻抗、短路电阻和短路电抗参数。
二、实验线路单相变压器的空载试验和短路试验的接线图分别为图一、图二，功率表的内部等效结构如图三。
图一单相变压器空载试验图二单相变压器短路试验图三功率表内部等效结构图三、实验内容1、测定变比接线如图一所示，电源经调压器Ty接至低压绕组，高压绕组开路，合上电源闸刀K，将低压绕组外加电压，并逐渐调节Ty，当调至额定电压U的50%附近N 时，测量低压绕组电压Uax及高压绕组电压U。
调节调压器，增大U记录三，AXN 组数据填入表一中。
表一测变比数据UAX 变比K=序号 U ( V ) Uax ( V ) AXUax2、空载实验接线如图一所示，电源频率为工频，波形为正弦波，空载实验一般在低压侧进行，即:低压绕组(ax)上施加电压，高压绕组(AX)开路，变压器空载电流Io = ( 2.5,10%)IN，据此选择电流表及功率表电流线圈的量程。
变压器空载运行的功率因素甚低，一般在0.2以下，应选用低功率因素瓦特表测量功率，以减小测量误差。
变压器接通电源前必须将调压器输出电压调至最小位置，以避免合闸时，电流表功率电流线圈被冲击电流所损坏，合上电源开关K后，调节变压器从0.5UN到1.2UN，测量空载电压Uo，空载电流Io，空载功率Po，读取数据6,7组，记录到表二中。
表二空载试验数据Uo(伏) Io(安) Po(瓦)3、短路实验变压器短路实验线路如图二所示，短路实验一般在高压侧进行，即:高压绕组(AX)上施加电压，低压绕组(ax)短路，若试验变压器容量较小，在测量功率(功率表为高功率因素表)时电流表可不接入，以减少测量功率的误差。
使用横截面较大的导线，把低压绕组短接。
3.4单相变压器的参数测定
如何减小测量误差？☆
5
§3-4 单相变压器的参数测定
2、短路参数计算 ☆
短路试验时，由于外加电压很低，铁耗和励磁电流均可以 忽略，因此采用变压器简化等效电路。其短路参数为：
Zk
Uk Ik
Rk
Pk
I
2 k
X k Zk2 Rk2
由于电阻值与温度有关，需要折算到基准工作温度
§3-4 单相变压器的参数测定
变压器的参数是有制造变压器的材料、结构和形状决定的， 在设计变压器时可以根据材料、结构和尺寸来进行初步计算， 也可以通过实验来测量。
一、变压器空载试验
通过空载试验可以测出变压器的变比k、铁耗和 励磁阻抗Zm。
1、空载试验电路 为了安全起见，空载试验通常在低压边做，如图。
8
§3-4 单相变压器的参数测定
短路参数：
Zk
Uk / Ik
3 440 / 3 3.52 72.17
Rk
pk / 3
I
2 k
13590 / 3 72.172 0.87
X k Zk2 Rk2 3.39
短路参数（换算到基准温度）：
Rk 75C
Rk ( 75)
0.87(228 75) 228 20
6
§3-4 单相变压器的参数测定
当短路电流达到额定值I1N时，外加电压 Uk I1N Zk75C
称变压器短路电压或阻抗电压，通常为4～10.5％。变压器
的短路损耗则为（0.4~4%)SN 。
『补例3-5』一台三相铝线变压器，SN=1250kVA，U1N/U2N= 10kV/0.4kV；原、副边绕组为Y，y接。在室温20℃时测出以下 数据（为三相功率）：
单相变压器实验报告
单相变压器实验报告实验报告部分：一、实验目的通过实验，测量单相变压器的空载特性曲线和负载特性曲线，掌握单相变压器的工作原理和性能。
二、实验仪器1. 单相变压器2. 交流电源3. 电阻箱4. 电压表、电流表、功率表5. 直流电流源6. 示波器7. 发光二极管三、实验步骤和内容1. 空载特性曲线的测量(1) 接线：将单相变压器的输入绕组接入交流电源，将输出绕组接入示波器和电压表。
(2) 调节交流电源的输出电压，使其约等于变压器的额定电压。
(3) 测量输入端电压和输出端电压，分别记录为U1和U2。
(4) 测量输入端电流和输出端电流，分别记录为I1和I2。
(5) 重复步骤(3)和(4)，得到不同输入电压对应的输出电压和电流数据。
(6) 绘制空载特性曲线图，横坐标为输入电压U1，纵坐标为输出电压U2。
2. 负载特性曲线的测量(1) 接线：将单相变压器的输入绕组接入交流电源，将输出绕组接入负载。
(2) 调节交流电源的输出电压，使其约等于变压器的额定电压。
(3) 调节电阻箱的阻值，改变负载电阻。
(4) 测量输入端电压和输出端电压，分别记录为U1和U2。
(5) 测量输入端电流和输出端电流，分别记录为I1和I2。
(6) 重复步骤(3)至(5)，改变负载电阻，得到不同负载电阻对应的输出电压和电流数据。
(7) 绘制负载特性曲线图，横坐标为负载电阻，纵坐标为输出电压U2。
四、实验结果和数据处理1. 空载特性曲线数据：输入电压U1 输出电压U2220V 110V240V 120V260V 130V... ...2. 负载特性曲线数据：负载电阻输出电压U210Ω 90V20Ω 80V30Ω 70V... ...五、实验讨论和结论1. 根据空载特性曲线，可以得到变压器的空载电压降和空载电流。
2. 根据负载特性曲线，可以得到变压器的负载电压降和负载电流。
3. 分析曲线特点，探讨变压器的工作原理和性能。
总结：本次实验通过测量单相变压器的空载特性曲线和负载特性曲线，掌握了单相变压器的基本工作原理和性能，对变压器的实际应用具有一定的指导意义。
单相变压器参数测定实验结论

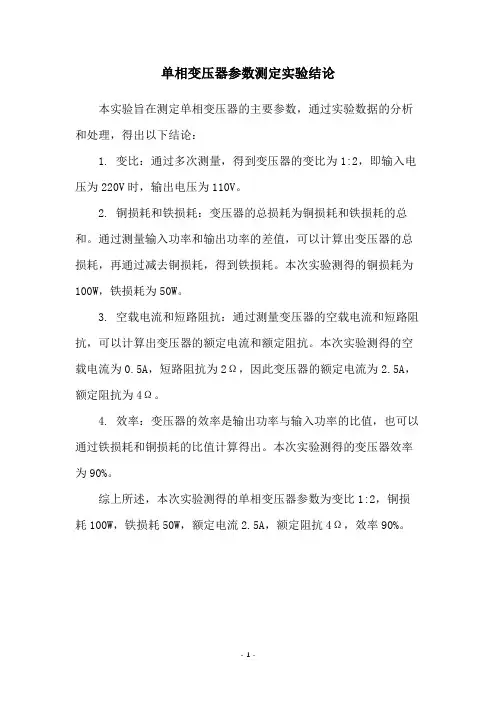

单相变压器参数测定实验结论
本实验旨在测定单相变压器的主要参数，通过实验数据的分析和处理，得出以下结论：
1. 变比：通过多次测量，得到变压器的变比为1:2，即输入电压为220V时，输出电压为110V。
2. 铜损耗和铁损耗：变压器的总损耗为铜损耗和铁损耗的总和。
通过测量输入功率和输出功率的差值，可以计算出变压器的总损耗，再通过减去铜损耗，得到铁损耗。
本次实验测得的铜损耗为100W，铁损耗为50W。
3. 空载电流和短路阻抗：通过测量变压器的空载电流和短路阻抗，可以计算出变压器的额定电流和额定阻抗。
本次实验测得的空载电流为0.5A，短路阻抗为2Ω，因此变压器的额定电流为2.5A，额定阻抗为4Ω。
4. 效率：变压器的效率是输出功率与输入功率的比值，也可以通过铁损耗和铜损耗的比值计算得出。
本次实验测得的变压器效率为90%。
综上所述，本次实验测得的单相变压器参数为变比1:2，铜损耗100W，铁损耗50W，额定电流2.5A，额定阻抗4Ω，效率90%。
- 1 -。
单相变压器_实验报告
一、实验目的1. 通过空载实验测定变压器的变比和参数。
2. 通过短路实验测定变压器的短路阻抗和损耗。
3. 通过负载实验测定变压器的运行特性，包括电压比、电流比和效率。
二、实验原理单相变压器是一种利用电磁感应原理实现电压变换的设备。
当交流电流通过变压器的一次绕组时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。
变压器的变比（K）定义为一次绕组匝数与二次绕组匝数之比，即 K = N1/N2。
变压器的参数包括变比、短路阻抗、电压比、电流比和效率等。
三、实验设备1. 单相变压器2. 交流电源3. 电压表4. 电流表5. 功率表6. 电阻箱7. 示波器8. 发光二极管四、实验步骤1. 空载实验- 将变压器的一次绕组接入交流电源，二次绕组开路。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算变比 K = U2/U1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算空载损耗 P0 = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
2. 短路实验- 将变压器的一次绕组接入交流电源，二次绕组短路。
- 使用电压表测量一次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算短路阻抗 Zs = U1/I1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算短路损耗 Pk = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
3. 负载实验- 将变压器的一次绕组接入交流电源，二次绕组接入负载。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧和二次侧的电流，记录数据。
- 计算电压比 K = U2/U1 和电流比 I2/I1。
- 使用功率表测量一次侧和二次侧的功率，记录数据。
- 计算效率η = P2/P1。
五、实验结果与分析1. 空载实验- 变比 K = 1.2- 空载损耗 P0 = 5W- 空载电流 I0 = 0.5A2. 短路实验- 短路阻抗Zs = 50Ω- 短路损耗 Pk = 10W- 短路电流 Ik = 2A3. 负载实验- 电压比 K = 1.2- 电流比 I2/I1 = 0.5- 效率η = 80%六、实验结论1. 通过空载实验，我们成功测定了变压器的变比和空载损耗。
单相变压器的参数测定实验
单相变压器实验设计方案系别：工学院专业：智能检测姓名：***学号：**********单相变压器实验一、实验目的1、通过空载试验确定单相变压器的励磁阻抗、励磁电阻和励磁电抗参数。
2、通过短路试验确定单相变压器的短路阻抗、短路电阻和短路电抗参数。
二、实验线路单相变压器的空载试验和短路试验的接线图分别为图一、图二，功率表的内部等效结构如图三。
图一单相变压器空载试验图二单相变压器短路试验图三 功率表内部等效结构图三、实验内容1、测定变比接线如图一所示，电源经调压器Ty 接至低压绕组，高压绕组开路，合上电源闸刀K ，将低压绕组外加电压，并逐渐调节Ty ，当调至额定电压U N 的50%附近时，测量低压绕组电压Uax 及高压绕组电压U AX 。
调节调压器，增大U N ，记录三组数据填入表一中。
表一 测变比数据序号 U AX ( V )Uax ( V )变比K=UaxU AX2、空载实验接线如图一所示，电源频率为工频，波形为正弦波，空载实验一般在低压侧进行，即：低压绕组(ax)上施加电压，高压绕组(AX)开路，变压器空载电流Io = ( 2.5～10%)I N ，据此选择电流表及功率表电流线圈的量程。
变压器空载运行的功率因素甚低，一般在0.2以下，应选用低功率因素瓦特表测量功率，以减小测量误差。
变压器接通电源前必须将调压器输出电压调至最小位置，以避免合闸时，电流表功率电流线圈被冲击电流所损坏，合上电源开关K后，调节变压器从0.5U N 到1.2U N，测量空载电压Uo，空载电流Io，空载功率Po，读取数据6～7组，记录到表二中。
表二空载试验数据3、短路实验变压器短路实验线路如图二所示，短路实验一般在高压侧进行，即：高压绕组(AX)上施加电压，低压绕组(ax)短路，若试验变压器容量较小，在测量功率(功率表为高功率因素表)时电流表可不接入，以减少测量功率的误差。
使用横截面较大的导线，把低压绕组短接。
变压器短路电压数值约为(5～10%)UN，因此事先将调压器调到输出零位置，,快速测量Uk，然后合上电源闸刀K，逐渐慢慢地增加电压，使短路电流达到1.1INIk，Pk，读取数据6～7组，记录在表三中。
单相变压器 实验报告
单相变压器实验报告单相变压器实验报告引言：单相变压器是一种常见的电力设备，广泛应用于电力系统、工业生产和家庭用电中。
通过变压器的变压变流作用，可以实现电能的传输和分配。
本实验旨在通过实际操作，了解单相变压器的基本原理和工作特性。
一、实验目的1. 了解单相变压器的基本结构和工作原理。
2. 掌握变压器的性能参数测量方法。
3. 理解变压器的效率和功率因数的概念，并学会计算方法。
4. 熟悉变压器的负载特性及其对输出电压和电流的影响。
二、实验仪器与设备1. 单相变压器实验箱2. 示波器3. 电压表、电流表4. 变阻器、电阻箱等辅助设备三、实验内容1. 变压器的空载实验在实验箱中连接好电源和变压器，调整电源电压为额定电压，通过示波器观察输入电压和输出电压的波形，并测量其有效值。
利用电压表和电流表分别测量输入电压和输出电流的数值，计算变压器的空载电流和空载功率。
2. 变压器的短路实验将变压器的输出端短路，调整电源电压为额定电压，通过示波器观察输入电流和输出电流的波形，并测量其有效值。
利用电流表测量输入电流的数值，计算变压器的短路电流和短路功率。
3. 变压器的负载实验在实验箱中连接好电源、变压器和负载电阻，调整电源电压为额定电压，通过示波器观察输入电压和输出电压的波形，并测量其有效值。
利用电流表测量输入电流和输出电流的数值，计算变压器的负载功率和效率，并观察负载变化对输出电压和电流的影响。
四、实验结果与分析1. 空载实验结果输入电压有效值：220V输出电压有效值：110V输入电流有效值：1.5A空载电流：0.5A空载功率：0.1kW2. 短路实验结果输入电流有效值：5A短路电流：10A短路功率：1.1kW3. 负载实验结果输入电流有效值：2A输出电流有效值：1A负载功率：0.5kW效率：80%通过以上实验结果可以得出以下结论：1. 变压器在空载状态下，输入电流较小，功率损耗也较小，效率较高。
2. 变压器在短路状态下，输入电流较大，但输出功率几乎为零，此时功率损耗较大。
单相变压器实验报告
单相变压器实验报告引言：变压器是电力系统中常用的电器设备之一，其作用是通过电磁感应的原理，将交流电能从一个电路传递到另一个电路中。
本实验通过对单相变压器的研究，旨在了解其基本原理和性能特点。
实验目的：1. 理解单相变压器的基本原理；2. 熟悉变压器的标志和参数；3. 学会使用变压器进行电气实验；4. 掌握变压器的基本性能测试方法。
实验器材与原理：变压器是由铁芯和两个线圈组成的，其中一个线圈称为“主线圈”，另一个线圈称为“副线圈”。
当主线圈中有交流电流时，根据电磁感应的原理，铁芯中的磁场会发生变化，并感应到副线圈中，从而使副线圈中产生电流。
实验步骤：1. 接线：将主线圈和副线圈分别连接到电源电路和负载电路中，并保证线圈之间没有短路。
2. 测量电压：使用电压表分别测量主线圈和副线圈的电压，并记录下来。
3. 测量电流：使用电流表分别测量主线圈和副线圈中的电流，并记录下来。
4. 计算电压比和电流比：根据记录的电压和电流值，计算主线圈和副线圈之间的电压比和电流比。
实验结果与分析：根据实验记录，我们可以得到主线圈和副线圈的电压和电流值，进而计算得到电压比和电流比。
通过电压比的计算，我们可以判断变压器的变压比是否符合设计要求。
而通过电流比的计算，则可以了解变压器的传递效率，即输出电流与输入电流之间的比值。
进一步分析，我们可以得到以下结论：1. 主线圈电流与副线圈电流之间的比值等于主线圈电压与副线圈电压之间的比值。
2. 当主线圈电流大于副线圈电流时，变压器属于步升变压器；当主线圈电流小于副线圈电流时，变压器属于降步变压器。
3. 变压器的传输效率与变压比有关，传输效率越高，变压器的性能越好。
4. 变压器的主线圈电流和副线圈电流之间的差别会导致一些能量的损耗，因此在实际应用中需要合理设计参数，以提高变压器的传输效率。
实验结论：通过本次实验，我们深入了解了单相变压器的原理和性能，懂得了如何使用变压器进行电气测试。
我们通过实验记录和数据分析，了解了主线圈和副线圈之间的电压比和电流比的关系，并进一步探讨了变压器的应用和性能的影响因素。
实验四 单相变压器的参数测定 (4)
实验四 单相变压器的参数测定一、实验目的通过空载和短路实验测定变压器的变比和参数。
二、实验项目1. 空载实验测取空载特性U 0=f(I 0)，P 0=f(U 0) , cosφ0=f(U 0)。
2. 短路实验测取短路特性U K =f(I K )，P K =f(I K ), cosφK =f(I K )。
三、实验方法1. 实验设备D33、D32、D34-3、DJ11图1 空载实验接线图2. 空载实验1）在三相调压交流电源断电的条件下，按图1接线。
I 0选用0.3A 档，U 0选用100V 档。
被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 P N =77W ，U 1N /U 2N =220/55V ，I 1N /I 2N =0.35/1.4A 。
变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。
2）选好所有电表量程。
将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。
A X3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。
调节三相调压器旋钮，使变压器空载电压U 0=1.2U N ，然后逐次降低电源电压，在1.2～0.2U N 的范围内，测取变压器的U 0、I 0、P 0。
4）测取数据时，U=U N 点必须测，并在该点附近测的点较密，共测取数据7-8组。
记录于表1中。
5）为了计算变压器的变比，在U N 以下测取原方电压的同时测出副方电压数据也记录于表1中。
3. 短路实验1）按下控制屏上的“关”按钮，切断三相调压交流电源，按图2接线（以后每次改接线路，都要关断电源）。
将变压器的高压线圈接电源，低压线圈直接短路。
I k 选用1A 档，U k 选用100V 档。
2）选好所有电表量程，将交流调压器旋钮调到输出电压为零的位置。
3）接通交流电源，逐次缓慢增加输入电压，直到短路电流等于1.1I N为止，在(0.2～1.1)I N范围内测取变压器的U K、I K、P K。
电机学---单相变压器参数的测定实验
电机学---单相变压器参数的测定实验课程名称：电机学实验类型：验证性实验实验项目名称：单相变压器参数的测定一、实验目的1.通过实验测定变压器原副边的极性。
2.通过实验测定变压器的参数。
二、预习要点1.变压器的空载实验有什么特点?实验中电源电压一般加在哪一方较合适?在空载实验中，各种仪表应怎样联接才能使测量误差最小?2.变压器的短路实验有什么特点?实验中电源电压般加在哪一方较合适?在短路实验中，各种仪表应怎样联接才能使测量误差最小?三、实验项目1.空载实验测取空载特性U=f(I0)，P0=f(U0)。
2.负载实验保持U1=U1N, cos=1的条件下，测取U2=f(I2)。
3.短路实验测取短路特性U k=f(I k), P k=f(I k)。
四、实验设备及仪器1.HKDQ-2A型实验台主控制屏2.三相调压器3.单相变压器五、实验方法实验采用三相变压器其中的组作为单相变压器实验，为了完成单相变压器的极性测试实验(同名端未标注)，故采用三相变压器的一组作为实验，也可直接采用实验台控制屏上单相变压器。
三相变压器参数:额定电压U N:高压端Al.X1: 220V低压端A2.X2: 127V1.变比测定电源经调压器接至低压绕组，高压绕组开路。
电压调至额定值附近，分别测量高、低压绕组电压，计算变比(在表3-1中记录三组数据)。
2.原副绕组极性测定(1)实验时，变压器高压线圈A1. x1接电源，低压线圈A2. X2开路，把低压侧的一端与高压侧的一端用导线连接起来，再用三个交流电压表分别测量高压侧.低压侧与A1.A2两端的电压。
(2)在三相交流电源断电的条件下，将调压器旋转到零。
(3)合上交流电源总开关，即按下绿色“启动”按钮，调节调压器旋钮，使变压器高压端电压U1=U N(可通过表V1观测)(4)如果三个电压表读数为U2=U1-U3,则表示相连的两端为同极性端。
如果三个电压表读数为U2=U1+U3,则表示相连的两端为异极性端。
变压器参数测定
(二)试验的接线
I* * U
**
低压侧ห้องสมุดไป่ตู้
U20
高压侧
单相变压器空载试验接线图
说明
低电压好 取、安全
1.在低压侧加电压；高压绕 组开路；
2.电压表靠近电源；电流表
靠近绕组；
3.功率表前接法。 高阻抗 电路
高阻抗 电路
(三)试验方法
用调压器调节外加电压U1，使试验电压由零逐渐升高， 测出对应的U20、I0和P0值，至副边空载电压达到副边额 定电压为止。
单相变压器短路试验等效电路
二、变压器的短路试验
短路试验：变压器在某一侧绕组短路状态下进行的试验。
(一)试验的目的
通过测量短路电压Uk、短路电流IK及短路功率（即短路
损耗）pk。
**
说明
高压测电 流小
1.在高压侧加电压；低压绕
高压侧
低压侧
单相变压器短路试验接线图
组短路; 2.电压表靠近绕组；电流表
靠近电源；
低阻抗
3.功率表后接法。 电路
低阻抗 电路
（三）试验方法
试验时，调节调压器，使电压UK由零值逐渐升高，使短路电流IK由零 升至I1N为止，分别测出它所对应的IK、UK和PK，同时记录室温θ。
（四）参数计算 注意:
由于外加电压很小，主磁通很少，铁损耗很少，忽略铁损， 认为短路损耗即为一、二次绕组电阻上的铜损耗，即PK =PCu。
2、对一台已经制成的变压器
（a）交流法。 如果测量结果为： U13＝U12—U34， 则1和（）为同名端。 如果U13＝U12＋U34， 则1和（）为同名端。
变压器的同名端的测定
2、对一台已经制成的变压器
单相变压器实验报告
单相变压器实验报告Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】单相变压器实验报告学院：电气工程学院班级：电气1204班姓名：卞景季学号：组号： 22一、实验目的通过空载和短路实验测定变压器的变比和参数。
通过负载实验测取变压器的运行特性。
二、实验预习1、变压器的空载和短路实验有什么特点实验中电源电压一般加在哪一方较合适答：空载试验的电压一般加在低压侧，因为低压侧电压低，电流大，方便测量。
短路试验就是负载实验，高压加，低压短路，得到试验数据。
2、在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小答：在量程范围内，按实验要求电流表串联、电压表并联、功率表串联（同相端短接）。
3、如何用实验方法测定变压器的铁耗及铜耗。
答：空载实验所测得的功率为铁耗，短路实验所测得的功率为铜耗。
三、实验项目1、空载实验测取空载特性U0=f(I)，P=f(U) , cosφ=f(U)。
2、短路实验测取短路特性UK =f(IK)，PK=f(IK), cosφK=f(IK)。
四、实验方法12、屏上排列顺序D33、DJ11、D32、D34-3、D51、D42、D43图3-1 空载实验接线图3、空载实验（1）在三相调压交流电源断电的条件下，按图3-1接线。
被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 P N =77V ·A ，U 1N /U 2N =220/55V ，I 1N /I 2N =。
变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。
（2）选好所有测量仪表量程。
将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。
（3）合上交流电源总开关，按下“启动”按钮，便接通了三相交流电源。
调节三相调压器旋钮，使变压器空载电压U 0= ，然后逐次降低电源电压，在～ 的范围内，测取变压器的U 0、I 0、P 0。
单相变压器等效电路参数的测定
单相变压器等效电路参数的测定（验证性实验）一、实验目的1、掌握用实验方法测定单相变压器的参数。
2、掌握通过负载实验确定单相变压器的运行特性。
二、实验仪器与器材1、单相变压器，三相调压器，灯箱。
2、交流电流表：小量程和大量程各一块 D26-A0.5/1A ⨯1 10/20A ⨯13、交流电压表：小量程一块；大量程两块 D26-V ⨯24、功率表：2.0=φCos 和1=φCos 各一块。
5、D34-W ⨯16、D39-W ⨯1三、实验内容及步骤内容：1、测定单相变压器的变化。
2、通过空载实验测取空载特性。
3、通过短路实验测取短路特性。
4、通过变压器接线电阻负载实验测取负载特性。
步骤： （一）、测变比：如图3-1接线，电源经调压器BT 接至低压线圈，高压线圈开路，闭合电源开关K ，将低压线圈外施电压调至50％额定电压左右，测量低压线圈电压aX U 和高压电圈电压AX U 。
对应不同输入电压，共取三组数，记录于表3-1中。
K~ABTxa图3－1ax U （伏）AX U (伏)K如图3-2接线，变压器低压边接电源，高压边开路。
用低功率因数瓦特表测功率。
接通电源前，调压器BT 应调到零位。
检查无误后，合上开关K ,调节电压到 1.2N U ，然后逐次降压，每次测量空载电压0U ，电流0I 及损耗0P ，在1.2-0.5N U 内，测取8-9组数据，记录于表3-2中。
K~ABTVWAa图3－2序 号 实验数据 计算数据0U (伏)0I (安) 0P (瓦) 0*U0*I0φCos(三)、短路实验： 如图3-3接线，变压器高压边接电源，低压边直接短路（或接一电源表短路）。
接通电源前，调压器应调到零位。
检查无误后，合上开关K ，逐渐增加电压使短路电流达1.1N I ,在1.1-0.5N I 内，测取短路功率K P ，短路电压K U 和电流K I ，读取5-6组数，记录于表3-3中。
本实验应尽快进行，否则线圈发热，线圈电阻增大。
单相变压器实验报告
单相变压器实验报告单相变压器实验报告引言：在电力系统中，变压器是一种重要的电气设备，用于改变交流电的电压。
单相变压器是其中一种常见的类型，它由一个铁芯和两个绕组组成，分别是主绕组和副绕组。
本实验旨在通过实际操作和测量，深入了解单相变压器的工作原理和性能。
实验目的：1. 理解单相变压器的基本原理和结构；2. 掌握单相变压器的实际测量方法；3. 分析单相变压器的性能指标。
实验原理：单相变压器的工作基于电磁感应原理。
当主绕组中的交流电流通过铁芯时，会在铁芯中产生磁场。
这个磁场会通过铁芯传导到副绕组中，从而在副绕组中诱导出电动势。
根据电磁感应定律，副绕组中的电动势与主绕组中的电流成正比。
通过调整主绕组和副绕组的匝数比，可以实现输入电压和输出电压的变换。
实验装置：1. 单相变压器；2. 交流电源；3. 电压表、电流表；4. 电阻箱；5. 连接线等。
实验步骤：1. 将单相变压器和电源连接好，并确保电路连接正确；2. 将电压表和电流表分别连接到主绕组和副绕组上，用于测量电压和电流；3. 调整电源输出电压，记录主绕组和副绕组的电压和电流数值；4. 根据测量结果计算主副绕组的匝数比，并与理论值进行比较；5. 通过调整电源输出电压，测量不同负载下的主副绕组电压和电流，并计算变压器的效率；6. 分析实验结果，讨论单相变压器的性能和应用。
实验结果与分析：通过实验测量得到的主副绕组电压和电流数据，可以计算出变压器的实际匝数比。
与理论值相比较，可以评估变压器的性能和制造质量。
在不同负载下测量得到的电压和电流数据，可以计算出变压器的效率。
通过比较不同负载下的效率，可以了解变压器在不同工作条件下的能量转换效率。
结论：通过本次实验，我们深入了解了单相变压器的工作原理和性能。
通过实际操作和测量，我们掌握了单相变压器的实际测量方法，并分析了变压器的性能指标。
实验结果表明，单相变压器具有较高的能量转换效率，可以在电力系统中起到重要的作用。
单相变压器实验报告
单相变压器实验报告实验目的，通过对单相变压器的实验，了解其基本原理和特性，掌握变压器的性能和参数测量方法。
实验仪器和设备，单相变压器、电压表、电流表、交流电源、电阻箱、示波器、变压器接线板等。
实验原理，单相变压器是利用电磁感应原理来实现电压的变换的电气设备。
其基本原理是通过主副绕组的互感作用，将输入的交流电压变换成输出的交流电压。
变压器的变比是指主副绕组的匝数比，根据变比可以计算出输入输出电压的关系。
变压器的额定容量和额定电压是其重要参数，也是实验中需要测量和验证的重点。
实验步骤：1. 连接实验电路，将单相变压器的主副绕组依次接入交流电源、电压表、电流表和负载电阻。
根据实验要求调整输入电压和负载电阻的数值。
2. 测量输入输出电压和电流，通过电压表和电流表测量输入输出电压和电流的数值，记录下实验数据。
3. 观察波形，使用示波器观察输入输出电压的波形，分析变压器的工作状态和特性。
4. 计算变比和效率，根据测量的数据，计算出变压器的变比和效率，验证其性能和参数。
实验结果与分析：通过实验测量和计算，得到了单相变压器的输入输出电压、电流和波形数据。
根据实验数据，可以计算出变压器的变比和效率，进一步分析其工作状态和性能特点。
实验结果表明，单相变压器在不同负载下具有不同的电压变换特性，且其效率随负载变化而变化。
同时，通过观察波形可以发现，变压器工作时存在一定的损耗和波形失真，这也是需要重点关注和分析的问题。
实验总结：通过本次实验，我对单相变压器的基本原理和性能有了更深入的了解。
实验结果表明，单相变压器在实际工作中具有一定的损耗和波形失真，需要通过合理设计和选用来提高其效率和性能。
同时，变压器的变比和额定参数是其重要的性能指标，需要在实际应用中进行严格的测试和验证。
通过本次实验，我不仅掌握了变压器的测量方法和分析技巧，也对电气设备的实际工作有了更深入的认识。
实验存在的问题和改进方向：在本次实验中，由于实验设备和条件的限制，可能存在一定的测量误差和数据不够精确的情况。
单相变压器空载试验
实验四单相变压器空载实验一、实验目的：1.通过空载实验测定变压器的变比 K 、空载电流10、空载损耗6、励磁参数Rm Xm Zm二、实验工程：单项变压器空载实验：测取空载特性：U 0 f (I 0), p f (U 0),cosK 、空载电流I .、空载损耗ph 、励磁参数Rm 三、实验设备及仪表： 1 .交流电流表1 2 .交流电压表1 3 .单项功率表1 4 .单项调压器1 5 .变压器1 6 .接线板1四、预习内容：1 .变压器空载的概念2 .变压器空载实验的特点及实验中电源电压的适宜位置 五、实验步骤： 1 .在调压器断电的条件下按图接线.变压器空载实验在二次侧做2 .选好所有相关仪表量程.将调压器逆时针方向调到底,即将其调到输出电 压为零的位置.(功率表接线要注意同名端)3 .合上电源开关S,顺时针调节调压器旋钮,使变压器空载电压 U 0=1.2U N , 然后逐步降低电源电压,在1.2〜0.5U N 的范围内,测取变压器U 0、|0、P 0数据7〜 8组数据,并记录表中.4 .测取数据时,U=U N 点必须测量,并在该点附近测的点应较密,以保证实 验的准确性.5 .为了计算变压器的变比,在 U N 以下取3点测取一次电压的同时测取二次 电压数据,并将其记录表中.f(U o ),变比件 件件 台 台 块空载实验记录表1.数据处理：(1)、变压器变比计算：K= U i / U 2,并取3组数据的平均值. (2)、绘出空载特性曲线. (3)计算励磁参数：七、分析 八、思考题： 为什么变压器的铁耗可近似用空载实验确定?九、收获和体会.①、励磁阻抗:Z mU o 10②励磁电阻:P 0 C 2 ③励磁电抗:X m实验五单相变压器短路实验二、实验目的：1.通过短路实验测定变压器的变比 K 、短路电流I k 、短路损耗p k 、短路参数Rk 、 Xk 、Zk二、实验工程：单项变压器短路实验：测取短路特性：U k f(I k ), p k f(ik),cos f(|k ), 变比K 、短路电流|0、短路损耗pk 、短路参数Rm 三、实验设备及仪表： 1 .交流电流表1 2 .交流电压表1 3 .单项功率表1 4 .单项调压器1 5 .变压器1 6 .接线板1四、预习内容：1 .单项变压器短路实验的特点2 .变压器短路实验中电源电压的适宜位置和接线 五、实验步骤：1 .在调压器断电的条件下按图接线.短路实验在一次侧做2 .选好所有相关仪表量程.将调压器逆时针方向调到底,即将其调到输出电 压为零的位置.(功率表接线要注同名端)3 .合上电源开关S,顺时针缓慢调节调压器旋钮,使调节调压器输出电压缓 慢增加,直到变压器短路电流I k = 1.1I N,然后逐步降低电源电压,在 1.1〜0.5I N 的范围内,测取变压器U k 、I k 、R 数据7〜8组数据,并记录表中.4 .测取数据时,I k =I N 点必须测量,在实验时应记下室温.短路实验记录表件 件 件 台 台 块六、1.数据处理：(1)、绘出短路特性曲线.(2)计算短路参数：①、短路阻抗：Z k LI k②短路电阻：r k 当I2③短路电抗：X k \Z： r k2七、分析曲线及根据空载实验和短路实验数据画出折算到一次侧的“T〞型等效电路.八、思考题：1.为什么变压器的短路损耗可近似认为是变压器的铜损？如何用短路实验的方法确定？九、收获和体会.。
单相变压器的实验
实验三单相变压器实验一、实验目的1、通过空载、短路实验，掌握变压器参数的测取方法。
2、通过负载实验，掌握变压器性能参数及特性的测取方法。
3、提高实验数据处理及特性分析的能力。
二、实验设备单相变压器（副边一个绕组）：S N=1kV A，U1N/U2N=220/110V，I1N /I2N =4.55/9.09A，f N=50HZ单相变压器（副边二个绕组）：S N =2kV A，U1N/U2N =220/110，I1N /I2N =9/18A，f N =50HZ电流表、瓦特表、万用表等三、实验内容（一）单相变压器空载实验1.实验线路：如图3.1，为了安全和易于测量，空载实验一般在低压边做。
即副边ax接在电源上，原边AX开路。
2.实验方法：先将调压器输出电压调为零，然后合上开关QS。
调节调压器输出电压在（0.5~1.2）倍的额定电压范围内（一定包含U2N，并在U2N附近多测几点），测取6~7组数据。
空载实验看电压，调节调压器输出电压，密切注视U2的变化。
图3.1单相变压器空载实验线路图3.测取参数：U 2、U 10、I 0、P 0 计算出： 02I U Z m =r m =20I Px m =22m m r Z -cos Φ=20I U P（二）单相变压器短路实验1.实验线路：如图3.2，为了安全和易于测量，短路实验一般在低电流边做。
即原边AX 接在电源上，副边ax 短路。
图3.2单相变压器短路实验线路图2.实验方法：注意！在合开关QS 之前，调压器输出电压一定要调为零，否则烧坏电表。
缓慢调节调压器输出电压，使电流I K 在（0.5～1.2）倍额定电流范围内（一定包含额定电流I e 1点），测出6～7组数据。
短路实验看电流，调节调压器输出电压，密切注视I k 的变化。
3.测取参数：U k 、I k 、P k 计算出： Z z =kkI Urk =2kk I Pxk =22kkrZ-r℃k75=rk·θ++5.234755.234coskΦ=kkkIUP（三）单相变压器负载实验1.实验线路：如图3.3。
单相铁心变压器参数及特性的测试
单相铁心变压器参数及特性的测试一、实验目的1、 通过测量、计算变压器的各项参数2、学会测绘变压器的空载特性与外特性 二、原理说明1、如图63所示测试变压器参数的电路，由各仪表读得变压器原边（AX-设为低压侧）的U 1、I 1、P 1及付边（ax-设为高压侧）的U 2、I 2，并用万用表R ×1档测出原、副绕组的电阻R 1和R 2，即可算得变压器的各项参数值。
电压比K U =21U U 电流比K 1=II2 原边阻抗Z 1=11I U 副边阻抗Z 2=22I U 阻抗比 N 2=21Z Z负载功率P 2=U 2I 2 损耗功率P 0=P 1-P 2 功率因数 cos φ1=111I U P 原边线圈铜耗P 1Cu =I 21R 1 副边铜耗 P 2Cu = I 21R 2 铁耗 P Fe = P 0-（P 1Cu + P 2Cu ）2、变压器空载特性测试铁芯变压器是一个非线性元件，铁芯中的磁感应强度B 决定于外加电压的有效值U ，当副边开路（即空载）时，原边的励磁电流I 10与磁场强度H 成正比。
在变压器中，副边空载时，原边电压与电流的关系称为变压器的空载特性，这与铁芯的磁化曲线（B-H ）曲线是一致的。
空载实验通常是将高压侧开路，由低压侧通电进行测量，又因空载时功率因数很低，故测量功率时应采用低功率因数瓦特表，此外因变压器空载时阻抗很大，故电压表应接在电流表外侧。
3、变压器外特性测试为了满足实验装置上三组灯泡负载额定电压为220V 的要求，故以变压器的低压（36V ）绕组作为原边，220V 的高压绕组作为副边，即当作一台升压变压器使用。
在保持原边电压U 1（=36V ）不变时，逐次增加灯泡负载（每只灯为15W ）测定U 1、U 2、I 1和I 2，即可绘出变压器的外特性，即负载特性曲线U 2=f(I 2).三、实验设备四、实验内容1、用交流法判别变压器绕组的极性2、按图63线路界限，AX 微微低压绕组， ax 为高压绕组，即电源经调压器TB 接至低压绕组，高压绕组接220V ，15W 的灯组负载（用3只灯泡并联获得），经知道教师检查后方可进行实验。
