煤矿IP语音调度系统技术方案讲解

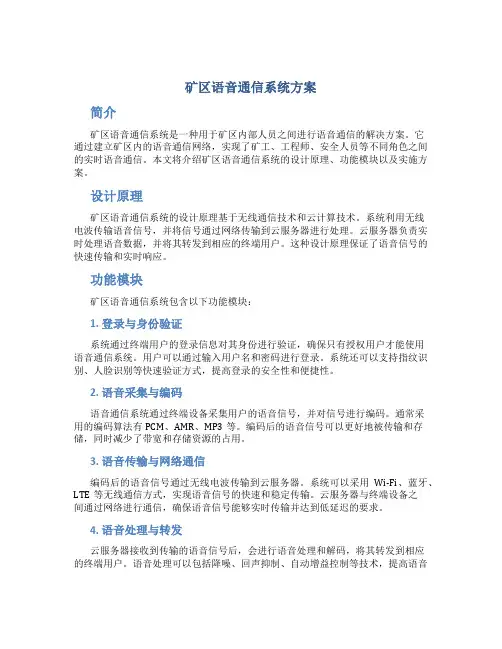

矿区语音通信系统方案
矿区语音通信系统方案简介矿区语音通信系统是一种用于矿区内部人员之间进行语音通信的解决方案。
它通过建立矿区内的语音通信网络，实现了矿工、工程师、安全人员等不同角色之间的实时语音通信。
本文将介绍矿区语音通信系统的设计原理、功能模块以及实施方案。
设计原理矿区语音通信系统的设计原理基于无线通信技术和云计算技术。
系统利用无线电波传输语音信号，并将信号通过网络传输到云服务器进行处理。
云服务器负责实时处理语音数据，并将其转发到相应的终端用户。
这种设计原理保证了语音信号的快速传输和实时响应。
功能模块矿区语音通信系统包含以下功能模块：1. 登录与身份验证系统通过终端用户的登录信息对其身份进行验证，确保只有授权用户才能使用语音通信系统。
用户可以通过输入用户名和密码进行登录。
系统还可以支持指纹识别、人脸识别等快速验证方式，提高登录的安全性和便捷性。
2. 语音采集与编码语音通信系统通过终端设备采集用户的语音信号，并对信号进行编码。
通常采用的编码算法有PCM、AMR、MP3等。
编码后的语音信号可以更好地被传输和存储，同时减少了带宽和存储资源的占用。
3. 语音传输与网络通信编码后的语音信号通过无线电波传输到云服务器。
系统可以采用Wi-Fi、蓝牙、LTE等无线通信方式，实现语音信号的快速和稳定传输。
云服务器与终端设备之间通过网络进行通信，确保语音信号能够实时传输并达到低延迟的要求。
4. 语音处理与转发云服务器接收到传输的语音信号后，会进行语音处理和解码，将其转发到相应的终端用户。
语音处理可以包括降噪、回声抑制、自动增益控制等技术，提高语音质量和用户体验。
系统还可以支持语音转文字功能，将语音信号转换为文字信息，实现语音识别和语音搜索等应用。
5. 监控与管理矿区语音通信系统支持对语音通信过程的监控和管理。
管理员可以查看终端设备的状态，监控网络的传输情况，收集用户的使用数据等。
系统还可以支持分级权限管理，确保不同用户只能访问其授权范围内的功能和数据。
煤炭行业IP多媒体应急指挥调度系统
世讯电科3G-MDS通信调度系统(矿山煤炭行业)应用方案近几年来地面通信得到迅猛发展及完善，地面通信网正在向集语音、图像和数据传输“三网合一”的综合信息网方向发展。
21世纪以来，我国煤炭行业进入了难得的历史发展机遇期，能源的市场化对煤炭行业的发展注入了新的活力。
但随着生产规模的逐步增加，各种安全问题随之而来，国家所提倡建设的“数字化矿井”就是希望通过应用高科技监测、监控、通讯等手段提升煤矿安全生产的水平和管理效率。
在国内大多数煤矿“数字化矿井”的建设中，几乎全部采用IP传输技术作为数字化的平台，已经逐步实现在IP网上传输的包括瓦斯监控、皮带监控、泵房监控、电网安全监控、工业视频监控、环境监测监控、现场PLC控制等系统，以及图像和数据在IP 网上的传输及管理。
但一直以来，受技术发展和煤安特殊应用的制约，语音通讯、指挥调度及应急救助一直未能实现IP化，特别是未能将最先进的语音、视频及调度技术及设备应用于煤矿安全生产中。
世讯电科在线开发的煤炭行业多媒体调度系统就是以煤矿“数字化矿井”整体建设构架为指导原则，完整意义上的实现煤矿安全生产的井上井下集有线和无线通讯于一体，日常生产指挥调度和应急救援通讯于一体，用户信息状态显示和位置信息显示于一体，语音和视频信息于一体，矿井综合自动化测控系统和智能通讯系统联动报警于一体的综合解决方案。
基于IP的多媒体调度与应急指挥系统同传统数调系统的组网相比具有如下优势：●传统数调系统：布线维护复杂、传输距离短、组网复杂；操作繁琐、无法双机热备、无法快速联动；●IP多媒体调度系统：三网合一、无距离限制、方便扩容、操作简单；支持二次开发、双机热备；一、价值亮点●井上调度平台采用软交换技术，基于煤矿专用数据网络组网，集中式管理，分布式部署；●井下部署WiFi无线网络，用于井下坑道内的无线通信；●多个煤矿通过煤矿专网实现VOIP组网，实现内部通信和异地调度；●可实现有线调度网络和集群网络互通；●在不改变煤矿业务系统的前提下，可提供二次开发接口与安全监控系统、数字视频监控系统、环境监测系统和其他监控监测系统有效集成，实现应急联动功能；●在出现突发事件时，可直接播放应急预案中设置好的预案语音文件，实现突发事件的快速引导，可与现行报警系统对接，实现报警联动广播功能；●井下WiFi终端、井下WiFi综合通信分站、井上中心定位平台系统组成一套完整的井下人员定位系统，具有人员管理、考勤、定位、紧急通讯等功能；●实现视频调度、视频会议、视频联动等功能；●实时录音系统，记录整个应急作业过程中的任务下达、信息收集，以及处理过程中的一言一行，既是宝贵的经验资料又为日后的排查提供证据；二、煤炭行业系统的需求分析根据煤炭行业的特殊性，作为煤矿安全生产的主要通讯系统，生产调度系统和应急指挥系统都缺一不可，而且系统必须具备以下特点：1. WiFi对小灵通的替代成为大势所趋，WiFi的系统性能远远超越小灵通技术。

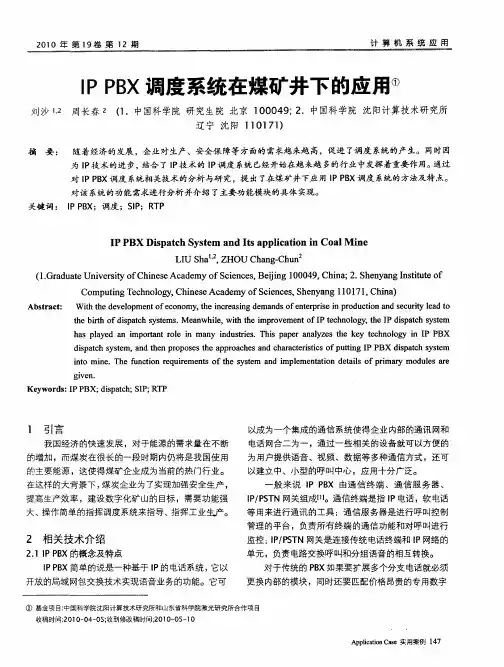

IP PBX调度系统在煤矿井下的应用
（．ｒ ｕｔ Ｕ ｉｅｓｙｏ ｈｎｓ ｃｄｍ ｆ ｃ ｎｅ， ｅ ｇ１０４ ， ｈｎ ； ． ｈ ｎａ ｇ ｎｔｕ ｆ １ ａ ａ ｎ ｒ ｔ ｆ ｉ ｅ ａｅ ｙｏ ｉ ｃｓＢ ｉｎ ０ ９ Ｃ ｉａ２ Ｓ ｅｙ ｎ ｓｔｔｏ Ｇ ｄ ｅ ｖ ｉ Ｃ ቤተ መጻሕፍቲ ባይዱ Ａ Ｓｅ ｊ ｉ ０ Ｉ ｉｅ
ｈ ｉｔ ｆｄ ｓ ａ ｃ ｙ ｔ ｍｓ Ｍ ａ ｔ ｅ ｂ ｒｈ ｏ ｉｐ ｔｈ ｓ ｓｅ ． ｅ ｗｈｉ ，ｗｉ ｅ ｉ ｒ ｖ ｍｅ ｔｏ ｔｃ ｎ ｏ ｙ ｔ ｅＩ ｓ ａｃ ｙ ｔｍ ｎ ｌ ｅ ｔ ｔ ｍｐ ｏ ｅ ｎ ｆＩ ｅ ｈ ｏｌｇ ， Ｐ ｄｉｐ ｔｈ ｓ ｓｅ ｈｈ Ｐ ｈ
对该 系统 的功能需求进行分析 并介 绍 了主要 功能模 块的具体 实现。
关键 词 ： Ｉ Ｂ Ｐ Ｐ Ｘ；调 度 ；Ｓ Ｐ Ｔ Ｉ ；Ｒ Ｐ
Ｉ ＰＢＸ ｓ ｔ ｈ ｓ ｅ ｎｄ Ｉ ｓａ ｐｌｃ ｔｏ ｎ Ｃｏ ｌ ｉ Ｐ Ｄｉｐａ ｃ Ｓｙ ｔ ｍ ａ ｔ ｐ ｉ ａ ｉ ｎ ｉ ａ ｎｅ Ｍ
ｈａ ａ ｅ ｌ ｉ ｏ ｔｎ ｏｌ ｉ ａ ｙ ｉ ｄ ｓｒｅ ．Ｔｈ ｓ ｐ ｐ ｒ ａ ａｙ ｅ ｈ ｙ ｔ ｃ ｏ ｏ ｎ Ｉ ＢＸ ｓ ｐｌｙ ｄ ａｌ ｍｐ ｒａ ｔ ｒ ｅ ｎ ｍ ｎ ｎ ｕ ｔｉｓ ｉ ａ ｅ ｎ ｌｚ ｓ ｔ ｅ ｋｅ ｅ ｈ ｌ ｇ ｉ Ｐ Ｐ ｎ ｙ ｄ ｓ ａｃ ｙ ｔｍ ，ａ ｄ ｔ ｅ ｒ ｐｏ ｅ ｅ ａ ｐ ｏ ｃ ｅ ｎ ｈ ｒ ｃｅ ｉｔｃ ｕｔｎ Ｐ ＰＢＸ ｉｐａｃ ｙ ｔｍ ｉｐ ｔ ｈ ｓ ｓｅ ｎ ｎ ｐ ｏ ｓ ｓｔ ｐ ｒ ａ ｈ ｓａ ｄ ｃ ａ ａ ｔｒｓｉｓｏｆｐ ｔｉｇ Ｉ ｈ ｈ ｄ ｓ ｔｈ ｓ ｓｅ ｉ ｔ ｉｅ ｎ ｏ ｍ ｎ ．Ｔｈ ｕ ｔｏ ｅ ｕｒ ｍｅ ｔ ｈ ｙｓｅ ｎｄ ｉ ｅ ｎａ ｉ ｎ ｄｅ ｉｓ ｏ ｒｍ ａｙ ｍ ｏ ｕｌｓａ ｅ ｅ ｆｎｃｉｎ ｒ ｑ ｉｅ ｎｓ ｏｆｔ ｅ ｓ ｔｍ ａ ｍｐｌｍｅ ｔｔｏ ｔ ｌ ｆｐ ｉ ｒ ｄ ｅ ｌ ａ
基于IP技术的煤矿通信系统交换单元的设计
ｓＩ ｇｎ
在网上传输。煤矿通信 系统设计 的总体 目标是充分
系统 内 部 网络 为 基 础 提 出一 种 基 于 Ｉ Ｐ 交 换 ．实 现 数 字 网 和模 拟 网 的统 一 ．达 同时 此 设 计 系 统 升 级更 为方 便 灵 活 ．矿 据 要 求 实现 较 自 由 的功 能 扩 展 。
一
的形式是通过计算机终端之间相互拨打分机号码来 话 ．而终端通过 电话网关拨打 外部 电话 来进 行通话
电话通过电话网关连接煤矿中的各个部门的终端进 用户可 以在煤矿系统 中的任何一台连接 网络的Ｐ 柳 Ｃ
个普通 电话 的功能 ．语音 以信包的形式
维普资讯
能够通过语音卡采集用户从电话传输过来 的语音数据 ．也
能 够 将音 频 数 据 按 照 对 应 的 格 式 发 送 出 去 ，这是 一 个 全 双
工工作 的状态 ， 语音卡需要能够支持这样的特性。 其次 ． 基 于系统实时性和处理效率的需要 ，音频数据 的采集 、 播放 、 转换不能通 过文件方式 （ 磁盘方式 ）来进行 ，而只能通过 内存缓冲区的方式来进行 ：将采集到的音频数据存放到内 存 ，要播放 的音频数据通过 内存缓ｊ 区来播放 ，在内存 缓 中 冲区执行必要的数据处理 。第三 ，考虑语音卡支持的语音 格式 ，不同的语音数据格式对于网络的传输速率、语音信 号 的质量都有不同的影响 ，也 适合于不 同的应用 ，因此希 望语音卡能够支持尽量多的语音格式 。最后 ，附加的开发 包以何种方式支持对于语音卡的开发 ，支持什 么样的开发
送至呼入外线 的时隙 ，等待拨号完成 （ 或超时拆线 ） 。后面 的过程与内线通 话类似 ，惟一不同的是 向外线送忙音 只需 拿掉送至呼入外线时隙的所有信号 即可 ，而送给外线 的回 铃音是 由提示语音来替代 的。 呼叫外线 ：在 内线摘机后的收号过程 中，当用户拨号 第一位为某特定数字 （ 如 ”” ，认为是呼叫外线 ，将该 例 ０） 话路 由收号时隙拿掉 ，并寻找一路 空闲外线 （ 若无则送忙 音） ，将话路 时隙与外线时隙进行交换 ， 建立通话 ，后续过 程与内线通话 相似 ，但仅需 处理 内线端 即可。
IP语音调度系统解决方案
IP语音调度系统解决方案神州数码网络推出的基于IP的调度系统解决方案，能够满足军队、政府、公安、消防、厂矿、铁路、石油、机场、港口等众多行业的指挥、生产的应用需求。
系统构成神州数码的IP调度系统由调度机、调度台、调度终端和外部系统接口四个主要部分组成，这四个部分的拓扑连接如下图所示。
调度机调度机是整个系统的核心，提供号码分配、呼叫接续、终端状态通知等功能。
调度终端、调度台和外部的系统都需要有调度机的驱动，才能够正常工作。
一套调度系统中根据需要的用户容量的多少，可以配置一台或多台调度机。
·调度台神州数码为客户提供了图形化界面的电脑调度台，调度台可以支持触摸屏系统。
为了照顾传统调度用户的“双手柄”使用习惯，调度台可以与IP话机联动，用IP话机作为通话手柄。
每个调度系统可以设置多个调度台，每个调度台具有不同级别的权限，满足多级管理和指挥的需要。
调度台需要通过IP的方式连接到调度机，通过调度台可以进行呼叫、会议等系统提供的调度操作。
通过调度台能够实时察看到每个调度终端的状态，方便调度员进行相应操作。
·调度终端调度终端是整个系统的用户接入设备，根据应用场合的不同，神州数码为用户提供了多种不同类型的调度终端供选择。
普通模拟话机（POTS），普通话机由于价格低廉、使用方便、维护简单，在IP调度系统里面仍然被广泛采用。
可以采用神州数码DCVG媒体网关设备连接这些话机，再通过IP网络连接到调度机，一台媒体网关可以提供多达48个POTS接口，实现多个普通模拟话机用户的远距离接入。
IP话机，IP话机是另外一种广泛应用于IP调度系统中的用户接入终端。
神州数码的IP话机可以接收中文短消息，如果用户有文字消息格式的指令需要发布，可以采用IP话机作为终端用户接入设备。
IP话机的自动应答功能，可以满足不方便接听的人员需求。
PC+USB电话，对于有电脑的地方，可以使用神州数码的软件终端加USB电话的方式进行接入，使用USB 电话可以解决电脑耳麦操作不便、杂音、回音等等问题。
kt矿用ip网络广播系统方案
地面活动广播宣传
在矿区、办公区等地面场所进 行宣传和教育，提高员工的安 全意识和操作技能。
利用广播系统进行各种活动的 宣传，例如会议通知、活动安 排等。
在特定节日和庆祝活动期间， 通过广播系统播放背景音乐和 相关宣传内容。
紧急事故预警及疏散指挥
在发生火灾、地震等紧急情况时，迅速启动紧急广播系统，传达疏散指令和安全提 示。
统功能特点
音频传输及播放功能
高保真音质传输
系统采用先进的音频编码 技术，确保音质的高保真 传输，实现清晰、流畅的 音频效果。
多音频格式支持
系统支持多种音频格式， 如MP3、WAV、AAC等， 满足不同音频需求。
远程播放控制
通过IP网络，实现对各个 终端设备的远程音频播放 控制，包括播放、暂停、 音量调节等。
高音量：通过高效的 音频放大技术，实现 大范围、高音量的广 播效果。
远距离传输：采用ip 网络技术，可以实现 远距离、跨区域的广 播。
系统的重要性及应用
• 重要性：矿用ip网络广播系统在矿业中具有重要意义，它不仅可以提高矿业的安全性，还可以提高生产效率和管理效率。通 过广播系统，可以实现紧急通知、指挥调度、安全宣传等多种功能，为矿业的安全生产和日常管理提供有力支持。
对音源进行数字化处理，实现 音频文件的播放、混音、调音
等功能。
网络传输模块
实现IP网络音频数据的传输， 具备实时传输、断点续传等功
能。
远程控制模块
通过软件界面实现对系统的远 程控制，如音频播放、音量调
节、定时播放等。
权限管理模块
对系统用户进行权限管理，确 保不同用户只能操作相应的功
能模块。
03
kt矿用ip网络广播系
煤矿IP数字网络广播资料
WK-9000 数字网络广播系统目录一、IP数字网络广播系统功能介绍 (2)二、IP数字网络广播系统拓扑图 (5)三、煤矿IP数字网络广播系统设备介绍 (6)1．WK-V9.0 IP数字音频主控软件 (6)2．（井下终端）本安型网络对讲终端板 (7)3．（井上机柜式终端）WK-906型数字网络解码控制器 (9)4．（井上壁挂式终端）WK-F605L型数字网络解码器 (10)5．（井上机柜式）WK-9008型网络解码分区控制器 (12)6．（井上机柜式）WK-9100型网络电话广播主机 (13)7．(井上桌面式) WK-9120型桌面式数字网络对讲终端 (14)8．（井上机柜式）WK-9140型数字网络消防报警控制器 (16)9．（井上机柜式）WK-9160型数字网络无线遥控主机 (17)10．（井上机柜式）WK-901型数字网络广播主机 (18)11．（井上机柜式）WK-9014型数字网络实时编码器 (19)一、IP数字网络广播系统功能介绍数字网络广播系统是万凯公司针对目前广泛使用的TCP/IP网络而研发的一款智能广播系统。
系统采用网络技术将音频信号以IP数据包形式在局域网上进行传送。
系统设备使用简单，安装扩展方便，只需将数字广播终端设备接入计算机网络即可构成功能强大的纯数字化广播系统。
该系统广泛应用于煤矿、学校、工厂、酒店、商场、大厦、乡镇、景区、银行、车站等企事业单位。
系统功能：1、涵盖传统广播系统所有功能包括背景音乐播放、领导讲话、播送通知、自动打铃和转播电台节目等。
2、系统基于IP网络，遵循TCP/IP协议一线多用，充分利用IP网络资源，避免重复架设线路，有以太网接口的地方就可以接数字广播终端，真正实现广播、计算机网络的多网合一。
3、分控寻呼功能通过IP网络上的任意一台装有分控寻呼软件的计算机，能指定全部、局部或单个终端，实现广播寻呼。
4、实时采播将外接音频（卡座、CD、收音机、话筒等）接入音频服务器实时压缩成高音质数据流，并通过IP网络发送广播数据，安装在不同区域的数字广播终端可实时接收并通过音箱进行播放。
矿用本安型语音系统及其语音设备的制作技术
本技术涉及一种语音通话系统及语音装置，具体涉及一种矿用本安型语音系统及其语音装置。
本系统包括本安电源、通信数据传输介质、数据处理单元、以太网交换机单元及语音装置，所述数据处理单元具有核心处理单元、麦克风单元、前置放大单元、硬件编码单元、硬件解码单元、功率放大单元、扩音喇叭单元和按键及显示单元；语音装置之间通过以太网通信，并为每个语音装置分配一个IP地址；所述交换机单元支持全双工工作模式。
矿用本安型语音装置为采用本系统的语音装置。
本系统及语音装置可以实现任意两个语音装置之间或者与地面调度之间的全双工对话，可很方便的实现矿井下工作人员的调度，进而提高煤矿安全生产效率。
技术要求1.一种矿用本安型语音系统，包括本安电源、通信数据传输介质、数据处理单元及语音装置，其特征在于：还包括以太网交换机单元，语音装置通过以太网交换机单元接口上设置的网络变压器与以太网交换机单元连接；所述数据处理单元具有核心处理单元、麦克风单元、前级放大单元、硬件编码单元、硬件解码单元、扩音喇叭单元和按键及显示单元；所述以太网交换机单元与核心处理单元连通，按键及显示单元与核心处理单元连通，语音信号依次通过麦克风单元、前级放大单元、硬件编码单元输入至核心处理单元，核心处理单元将信号依次通过硬件解码单元、前级放大单元、扩音喇叭单元输出；语音装置之间通过以太网通信，并为每个语音装置分配一个IP地址；所述交换机单元支持全双工工作模式。
2.根据权利要求1所述的矿用本安型语音系统，其特征在于：所述网络变压器具有以太网绝缘模块。
3.根据权利要求1所述的矿用本安型语音系统，其特征在于：硬件解码单元与前级放大单元之间连接有消回声电路。
4.根据权利要求3所述的矿用本安型语音系统，其特征在于：所述核心处理单元采用AVR ATmega64单片型计算机，并配置相应的数据存储模块与程序存储模块。
5.根据权利要求4所述的矿用本安型语音系统，其特征在于：前级放大单元和扩音喇叭单元之间还具有功率放大单元。
煤矿矿井应急ip广播通信对讲解决方案
煤矿矿井应急广播通信对讲解决方案一、概述目前，随着计算机网络技术的迅速普及，信息化已经走向煤矿。
很多煤矿都陆续具有了稳定可靠、覆盖矿井上下的工业以太网。
科学技术的不断进步和信息化矿山建设步伐的不断加快，井下工业以太网将逐渐得到推广和应用，为建设煤矿井下网络音频广播对讲系统提供了一个好的网络平台。
我公司结合语音广播现状与发展方向，采用数字技术，ARM+DSP构架、高级软件编程技术等开发了一款适合矿用智能语音广播系统的音频模块，以及网络寻呼话筒等，客户通过它们可以方便的组成IP数字化矿用智能网络语音广播系统，可实现安全播报、调度指挥、安全监测、公共语音等功能，做成新一代的数字化语音系统，响应《国家安全生产监督管理总局国家煤矿安全监察局关于建设完善煤矿井下安全避险“六大系统”的通知》中的矿井广播通信系统。
该音频模块因质优价廉、功能全面等因素，在全国众多煤矿自动化企业中获得良好口碑。
组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。
还可通过定制共享安全监控系统有关数据，当出现瓦斯超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。
如果检测到安全监控系统告警，井下出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过井上的网络寻呼话筒，直接指挥有关人员撤离。
最大程度减少灾害救援过程中的次生影响。
二、系统组成1、井上部分：网络寻呼话筒（SV-8003），以及PC上安装的数字音频广播系统软件。
网络寻呼话筒可以对井下任意一个终端进行寻呼，或者对井下所有终端进行人工广播和分组组播2、井下部分：网络音频传输模块(E702T)，嵌入式网络音频模块SV-2202B。
网络音频传输模块是一块带有4个定位孔的裸板模块，预留相关RJ45口，line in 和line out、speak out、mic等相关接口，可以很方便的嵌入式到客户设备里面去，组成一个成品，整体拿去送检。
kxt型矿用ip网络广播系统技术方案
银河煤矿矿井应急广播系统技术方案天地（常州）自动化股份有限公司中国煤炭科工集团常州自动化研究院目录第1章概述 .............................................................................................. 错误!未定义书签。
第2章技术优势及系统特点..................................................................... 错误!未定义书签。
2.1、技术优势.............................................. 错误!未定义书签。
2.2、系统特点.............................................. 错误!未定义书签。
2.2.1 功能先进.................................................................................... 错误!未定义书签。
2.2.2 音质好、响度高........................................................................ 错误!未定义书签。
2.2.3 接口多样.................................................................................... 错误!未定义书签。
2.2.4 响应快速.................................................................................... 错误!未定义书签。
2.2.5 使用范围广................................................................................ 错误!未定义书签。
kt矿用ip网络广播系统方案
kt矿用ip网络广播系统方案汇报人：日期:contents•方案概述•系统设计目录•技术实现•系统优势与特点01方案概述矿业生产环境中，传统的广播系统无法满足复杂的生产通信需求。
矿业需求技术发展安全要求随着IP网络技术的发展，基于IP网络的广播系统具有更高的传输效率和可靠性。
矿业生产对通信系统的安全性和稳定性有很高的要求，需要一种可靠的广播解决方案。
030201通过IP网络将音频信号传输到矿区的各个角落，确保每个区域的员工都能清晰听到广播内容。
实现全矿区范围内的音频广播利用IP网络的自愈能力，确保广播系统在局部网络故障时仍能正常工作。
提高广播系统稳定性将广播系统与矿业生产与安全管理系统相结合，实现紧急情况下的快速响应。
集成生产与安全管理功能通过中心化管理，降低广播系统的维护难度和维护成本。
简化系统维护适用于大型矿业企业：该方案适用于矿区范围广、通信需求复杂的大型矿业企业。
对广播系统稳定性有要求的场所：该方案具备很高的稳定性，适用于不能容忍广播系统中断的场所。
在该方案中，通过KT矿用IP网络广播系统，矿业企业可以构建一个高效、稳定的广播通信平台，满足企业生产与安全管理的多种需求，提升企业运营效率和管理水平。
需要高效广播通信的场所：对于需要频繁进行广播通信，且要求通信效率高的矿业场所，该方案非常适用。
方案适用范围02系统设计基于IP网络构建，实现音频信号的数字化传输，确保传输的稳定性和可靠性。
网络化架构采用分布式设计，支持多节点、多区域广播，方便矿山各区域的灵活管理。
分布式设计系统支持模块化扩展，可根据实际需求增减广播节点，实现系统的平滑扩容。
扩展性强系统架构实时广播定时广播分区广播双向对讲01020304支持实时音频流传输，可实现紧急广播、通知公告等实时信息的快速传播。
支持预设广播计划，实现定时、定点的自动广播，满足矿山日常作息的广播需求。
支持对不同区域进行独立广播，实现区域化管理，提高广播的针对性。
煤矿IP语音调度系统技术方案
煤矿IP语音调度系统技术方案第一篇：煤矿IP语音调度系统技术方案3.3煤矿调度通信及扩音呼叫系统 3.3.1 概述为满足煤炭行业煤矿生产/跨矿/局调度、高效率协调等一级调度模式要求，计划建设将办公固定IP电话与生产调度IP电话“行调合一”的有线通信系统，实现录音、强拆、强插、全呼、组呼、直通及一键直拨等调度功能，有效地整合通信资源和保证通信的畅通；建设模式自主建设，选择性租用运营商中继线路出局，达到降低对外通话费用目的。
3.3.2 需求分析煤矿办公大楼设调度指挥中心，需要指挥中心调度通信系统要求与下属各矿井之间建立通信连接，方便指挥中心与各矿井通信联系，并能对各用户统一编号，统一调度控制。
煤炭行业煤矿总调度室可直接通过调度台控制其系统内的所有内部用户，并且能一键直呼及强插下属各部门调度用户，使得总调能和下属各部门和矿井之间实现通话、强插、录音等。
本次系统项目主要应注意总调（调度中心）与各部门和矿井其他通信设备的对接问题，以及设备间互相通话及在紧急状态下强插下属各生产岗位电话，发布紧急命令。
3.3.3 设计原则技术的先进性：采用的通讯技术在同类产品处于领先地位的数字程控调度机，在数据传输、语音处理和软件编制方面要和国际主流通讯技术同步；技术的成熟性：采用的数字程控调度机是有着十多年的通讯产品研发制造经验，并结合大量的客户使用经验，是成熟的调度生产指挥系统，有足够长的运行时间和足够多的使用案例做保证，是一种经过不断的完善和提高的可靠系统。
技术的稳定性：数字程控调度机广泛用于钢铁、煤矿、电力等重要行业的关键岗位的生产调度和生产组织方面，其稳定的运行状态对提高安全水平和高效生产致关重要。
因此产品设计上广泛应用了大规模集成电路和高性能元器件，采用AMD公司的32位高性能主控CPU芯片，在结构设计上采用全分散控制方式，大大提高了系统运行的稳定性和可靠性；强大的系统兼容性：数字程控调度机根据通信行业发展趋势，在设计上充分考虑满足多系统合成单一系统的要求，必要时可以和办公电话系统、工业对讲系统、无线通讯系统、火灾报警系统和工业电视系统等系统并网，成为一种标准的网络通信产品。
矿用语音通讯装置安装计划的技术组织措施
矿用语音通讯装置安装计划的技术组织措施在矿山作业中，矿用语音通讯装置是保障矿井安全、提高作业效率的重要工具。
为了确保矿用语音通讯装置的安装工作顺利进行，并发挥其应有的功能，必须制定详细的技术组织措施。
本计划将从技术准备、组织实施、质量控制、培训管理等方面，详细阐述矿用语音通讯装置安装的各项措施。
一、技术准备1.1 确定技术规范与要求在安装前，需详细研究矿用语音通讯装置的技术规范与设计要求。
必须明确设备的技术参数、性能指标、使用环境等信息，确保选择的通讯装置符合矿井的实际需求。
相关技术文件和标准应由专业工程师审核，确保其符合国家和行业标准的要求。
1.2 制定详细的安装方案根据矿井的地理环境、作业需求和通讯设备的技术要求，制定详尽的安装方案。
方案应包括设备的安装位置、布线方案、设备配置、安装步骤、时间计划等。
方案中应详细考虑设备与矿井现有设施的兼容性，确保安装后的系统能与现有的矿井通讯网络有效衔接。
1.3 准备安装所需的工具与材料在安装前，需准备充足的安装工具和材料。
这包括但不限于：专业的电动工具、测试仪器、布线材料、固定支架等。
所有工具和材料应经过严格的检验，确保其质量符合标准，并适合矿井环境中的使用。
二、组织实施2.1 组建专业的安装团队建立一支由经验丰富的技术人员和安装工人组成的专业安装团队。
团队成员应具备矿井通讯系统的安装经验，熟悉相关的操作规程和安全规范。
团队应包括项目经理、技术工程师、安装工人、测试人员等，明确各自的职责分工，并确保团队成员具备必要的职业资格和技能。
2.2 制定详细的施工计划施工计划应明确各项工作的时间安排、步骤实施及关键节点。
计划应包括设备到货时间、现场准备时间、安装时间、调试时间、验收时间等，并设置合理的工期，确保每一阶段任务的按时完成。
施工过程中应按照计划执行，确保工程进度和质量。
2.3 执行现场安装作业根据安装方案，在矿井现场进行设备的安装作业。
安装过程中需严格按照设计要求进行操作，确保设备的安装位置、安装角度、布线路径等符合规范。
煤矿调度通信系统技术方案
XX煤矿KTJ4H型数字程控调度通信系统技术方案天地(常州)自动化股份有限公司中国煤炭科工集团常州自动化研究院目录1系统概述 (4)2系统组成 (4)2.1数字交换机 (5)2.2调度台 (5)2.3机柜 (5)2.4维护终端部分 (5)2.5电源部分 (6)2.6录音部分 (6)2.7矿用本安型自动电话机 (6)3系统特点 (6)3.1系统设备智能化 (6)3.2系统功能完整 (7)3.3具有多席位调度功能 (7)3.4系统易维护 (7)3.5适用多种用户终端 (7)3.6可提供长线用户接口 (7)3.7具有电话会议功能 (7)3.8用户级别多 (7)3.9调度功能强大 (8)3.10满足入网要求 (8)4主要技术性能及技术指标 (8)4.1主要技术性能 (8)4.1.1 系统性能 (8)4.1.2 用户分机主要功能 (8)4.1.3 调度台主要功能 (9)4.2技术指标 (9)4.2.1 线路条件 (9)4.2.2 铃流及信号音指标 (9)4.2.3 传输指标 (10)4.2.4 电源 (10)4.2.5 使用环境 (11)5设备清单 (11)KTJ4H型数字程控调度通信系统1 系统概述KTJ4H数字程控调度系统是一套能够满足煤矿和洗煤厂调度需求的系统，它采用数字交换网、计算机两级分散控制方式，总线采用422结构，使用高级C语言编程，具有技术先进、造型美观、体积小、灵活性强、可靠性高、功能完善、维护方便等优点。
本系统把调度指挥、计算机网络和办公自动化融为一体，适应了煤矿调度通信信息化建设的目标和发展要求。
2 系统组成根据小牛煤矿对调度通信的要求，本系统共有以下几部分组成，其组成框图如下图1所示：图12.1 数字交换机本机在硬件上采用了大规模的最新HCMOS集成电路与交换机专用芯片，且各种电路板槽道可更换。
系统接口灵活，具有数字中继接口、环路中继接口等。
根据本通信系统要求，交换机含用户80门，其中40门用户用于井下，环路中继16路.2.2 调度台调度键盘为CPU控制的智能化终端设备，采用了寿命为50万次的丹麦键作为操作按键。
井下IP网络扩播电话通讯系统
优点
方案一 施工溜煤眼， 调整煤流系 统 北翼各 采 区 均 实 现 分 区 通风。投入设备、 人员较 少。煤流系统转载少， 有 利于提高块煤率。 工程量较方案三大。
北翼各采区均实现分区通风。 与我矿北部西翼集中皮带巷安设 强力皮带的时间有冲突。 投入设 备及人员较方案一多。 煤流系统 块煤率低 转载多，
收稿日期：2012 － 08 － 18 作者简介：李正峰（ 1982 —） ， 男， 毕业于中国矿业大学计算机科学与技术专业， 助理工程师， 研究方向为煤矿通讯技术 。
· 92·
话费和上网费用， 相对于普通长途电话的费用， 要大大 的节省资金。 2 ） IP 电话网守 IP 电话网守相当与传统电话网络中的交换机， 通 过网守把电话终端以及 IP 电话网关智能的联系在一 起， 统一的管理本地呼叫和提供呼叫控制等功能。 其 主要作用是把本地呼叫的电话终端转换成 IP 地址， 然 后通过 IP 电话网关对其他不同的 IP 电话网络进行呼 叫。同时网守还具有呼叫控制、 地址翻译、 带宽管理、 拨号计划管理、 网络管理和维护、 数据库管理和集中化 账务和计费管理功能。
井下 IP 网络扩播电话通讯系统
摘 要：通讯作为矿山生产中重要的一个组成部分， 在生产调度及矿山救护中起着极其重要的作用， 目前矿山通讯手段相对落 、 、 。 IP 后 功能单一 灵活性差等缺点和不足 本文以探寻新通讯方式为指导思想， 提出基于 的网络扩播电话通信系统 。 关键词：矿山；通讯；IP 电话 doi： 10． 3969 / j． issn． 1008 － 0155． 2012． 11． 059 中图分类号： F403． 7 ； TN916． 428 文献标志码： C 文章编号： 1008 － 0155 （ 2012 ） 11 － 0092 － 02
指挥调度系统IP语音建设方案
指挥调度系统建设方案IP应急通信系统包括“IP语音系统”、“IP呼叫中心”、“IP应急调度”和“IP 传真”等部分，总体架构如下图所示：7.5.4.4、指挥调度系统IP语音建设方案IP语音系统支持基本的通话与会议功能，并与普通话电话网互联互通，可组织包括党政专网电话、公网电话、移动电话、卫星电话及无线集群电话等的电话或会议。
IP电话调度系统的系统可靠性不小于99.9999%。
VOIP语音系统适应应急调度中心及时响应、即插即用等需求。
固定电话、卫星电话、无线数字集群、卫星电话等多种通讯手段融合；VOIP可直接接入视讯会议，与视讯完美结合；提高语音会议可接入性，提供高可靠性保障；基于IP技术部署方便，扩容成本低，VOIP部署更灵活易扩展（1）终端接入层包括语音网关、智能IP话机、软件客户端等。
用户接入层实现用户终端的接入，利用语音网关接入普通模拟电话、实现与PSTN和PBX的连接；智能IP话机直接接入IP网中，为调度系统提供更方便、便捷的语音业务；软件客户端可与话机配合使用，同时提供即时通信、可视通信等业务。
（2）业务支撑层业务支撑层的核心是IP-PBX、IP会议、即时消息(IM)三个功能组件。
IP-PBX组件为整个系统提供安全认证、呼叫控制，同时提供基础的语音通信业务。
IP会议组件提供预约电话会议、即时电话会议等功能。
IM组件提供通讯录、点击拨号、发送手机短信、即时消息传递等功能。
（3）对直线电话或者Centrex进行改造由于每一部此种话机都有一个固定电话长号，并且拨打电话时直拨即可，因此，在改造时，需要使用FXS口与FXO口1：1绑定的网关。
使用这种网关改造，可以保证用户的使用方式保持不变。
（4）办公语音同呼叫中心的对接语音系统与呼叫中心系统使用E1数字中继对接，使呼叫中心和办公系统之间能实现语音的互通和转接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3煤矿调度通信及扩音呼叫系统3.3.1 概述为满足煤炭行业煤矿生产/跨矿/局调度、高效率协调等一级调度模式要求，计划建设将办公固定IP电话与生产调度IP电话“行调合一”的有线通信系统，实现录音、强拆、强插、全呼、组呼、直通及一键直拨等调度功能，有效地整合通信资源和保证通信的畅通；建设模式自主建设，选择性租用运营商中继线路出局，达到降低对外通话费用目的。
3.3.2 需求分析煤矿办公大楼设调度指挥中心，需要指挥中心调度通信系统要求与下属各矿井之间建立通信连接，方便指挥中心与各矿井通信联系，并能对各用户统一编号，统一调度控制。
煤炭行业煤矿总调度室可直接通过调度台控制其系统内的所有内部用户，并且能一键直呼及强插下属各部门调度用户，使得总调能和下属各部门和矿井之间实现通话、强插、录音等。
本次系统项目主要应注意总调（调度中心）与各部门和矿井其他通信设备的对接问题，以及设备间互相通话及在紧急状态下强插下属各生产岗位电话，发布紧急命令。
3.3.3 设计原则技术的先进性：采用的通讯技术在同类产品处于领先地位的数字程控调度机，在数据传输、语音处理和软件编制方面要和国际主流通讯技术同步；技术的成熟性：采用的数字程控调度机是有着十多年的通讯产品研发制造经验，并结合大量的客户使用经验，是成熟的调度生产指挥系统，有足够长的运行时间和足够多的使用案例做保证，是一种经过不断的完善和提高的可靠系统。
技术的稳定性：数字程控调度机广泛用于钢铁、煤矿、电力等重要行业的关键岗位的生产调度和生产组织方面，其稳定的运行状态对提高安全水平和高效生产致关重要。
因此产品设计上广泛应用了大规模集成电路和高性能元器件，采用AMD 公司的32位高性能主控CPU芯片，在结构设计上采用全分散控制方式，大大提高了系统运行的稳定性和可靠性；强大的系统兼容性：数字程控调度机根据通信行业发展趋势，在设计上充分考虑满足多系统合成单一系统的要求，必要时可以和办公电话系统、工业对讲系统、无线通讯系统、火灾报警系统和工业电视系统等系统并网，成为一种标准的网络通信产品。
良好的操作维护性：数字程控调度机在维护终端的开发设计上，采用流行的新技术，全中文菜单和图形结合，使维护更加简便直观。
同时支持局域网多用户同时登录，为异地维护提供方便，在设备或线路出现故障的时候，快速修复、确保生产。
3.3.4 设计依据●XXX煤矿相关设计图纸；●《邮电部电话交换设备总技术规范书》YDN065－1997●《邮电部电话交换设备总技术规范书及附件(GF002-9002.1、9002.4)》●GB/T 3377-82《电话自动交换网多频记发器信号方式》●GB/T 3378-82《电话自动交换网用户信号方式》●GB/T 3379-82《电话自动交换网局间直流信号方式》●GB/T 3380-92《电话自动交换网铃流和信号音》●GB GF002-9002.1《中国国内电话网No.1信号方式技术规范》●GB GF001-9001《中国国内电话网No.7信号系统技术规范》●YD/T 954-1998《数字程控调度机技术要求和测试方法》●GB3971.1-83《国家通讯网自动电话编号》●GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》●GB3376-82《电话自动交换网带内单脉冲线路信号方式》●《智能调度室装备规范》●《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》●《爆炸性环境用防爆电气设备通用要求》GB 3836.1-2000●《爆炸性环境用防爆电气设备》GB3836.2-2000●《矿用一般型电气设备》GB 12173一90●《煤矿通信、检测、控制用电工电子产品通用技术要求》MT 209－90●《工业电视系统工程设计规范》GBJ 1 15一87●《通用用电设备配电设计规范》GBSOO55一93●《矿山电力设计规范》GB50O7O一94●《职业安全健康管理体系指导意见和职业安全健康管理体系审核规范》●工业标准及国际商务建筑布线标准；●ISO/IEC JTCI/SC25/VVG3; XT005-95《通信局(站)电源系统总技术要求》(暂行规定)中有关集中监控的内容；●GBJ 232-82《电气装置安装工程施工及验收规范:第十七篇:电气设备交接试验标准篇》 [1983.5.]；●BG6510-85《30MHZ~1GHZ声音和电视信号的电缆分配系统》；●GB 84《通信网技术标准汇编》 [1989.10.]；●GB 50252-94《工业安装工程质量检验评定统一标准》 [1994.12.]●产品通过ISO9001质量体系认证。
3.3.5 系统整体结构设计3.3.5.1煤炭行业煤矿IP调度通信整体组网方案（如图3.3.5-1）图3.3.5-1如图3.3.5-1，为煤矿企业IP调度系统的整体的电话交换机系统，包括：行政、调度、无线、视频联动和广播联动多合一的组网图；系统中煤矿及井口之间均可采用光端机通过E1接口进行汇接，组合成一个整体的井上、井下，有线用户、无线用户，视频监控点，井上井下语音广播系统的通信网络，最大限度的利用现有资源，使其功能最大化使用；本方案为煤矿企业通过IP调度通信系统与原有系统进行对接，实现设备间的IP电话互通功能；因此，本期项目只需要在调度通信系统及原有系统之间通过通用标准的SIP协议进行对接即可实现电话互通；近距离地面用户可直接采用现有通信电缆将模拟链路用户进行连接使用；远距离地面用户可采用矿内部以太网络直接接入IP终端话机使用，或者使用多路语音光端机将IP调度机的模拟链路用户通过矿内部光纤网络等传输至使用点后直接用原有模拟电话接入使用；矿用井下安全用户可采煤矿本安型电话网络交换机设备组网，可省去下井的矿用通行电缆，直接使用煤矿内部以太网络或光纤环网进行语音用户的传输，井下的终端电话仍可直接使用现有的本安型电话机；该方式可省去矿用电缆的高额投资，并可随着掘进面的深入移动的矿用电话网络交换机设备，进行本安电话的移动放置，方便实用且减少投资；矿用井下无线WIFI系统用户可直接采用本公司现有的矿用无线AP及相配套的本安无线WIFI手机；本系统的矿用IP调度交换机可与无线小灵通或最新的无线WIFI系统完全融合为一套系统，调度台键盘可通过按键直接强插强拆，所有用户，包括无线手机等，并且系统嵌入式数字录音系统可对所有交换用户进行录音，可在线实时查询录音、监听、回放及存储等；方案中煤矿调度设备与其现有（或后期安装）的小灵通设备或最新的无线WIFI系统对等汇接，融合为一整套有线、无线调度系统；煤矿调度台调度员能强插强拆其下属的有线调度用户、无线用户，还能对系统内的各用户（包括小灵通用户、无线WIFI用户）进行录音，完美的解决了矿用无线用户间通话，系统无法录音的技术问题；3.3.5.2煤矿扩音呼叫系统组网方案（如图3.3.5-2）图3.3.5-2如上述拓扑图，为系统扩音呼叫系统的组网拓扑图；本系统的优势在于，扩音对讲设备可与原有调度机设备互联互通，等位拨号，强插强拆等，完全融合为一套系统，调度台键盘可通过按键直接强插强拆，所有用户，包括无线手机等，并且系统嵌入式数字录音系统可对所有交换用户进行录音，可在线实时查询录音、监听、回放、存储等；本方案中本部的控制台人员能对其下属的扩音对讲话站用户进行强插、强拆；本部的控制台用户具有最高权限，可以控制全局、全系统的所有分机用户；3.3.5.3通讯扬声设备选型：1）防风雨话站（可选防爆）（如图3.3.5-3）防雨防尘话站又称壁挂式话站。
防风雨话站由工业型数字抗噪声电话机、数字抗噪声处理器、功率放大器、电源等组成。
防风雨话站具有较高的防护等级（IP65），可适用于潮湿且污染严重的工作现场。
可采用拨号方式或一键直通的方式。
电源、线路、处理器工作状态都有相应灯光显示，图3.3.5-3方便检修。
可以直接外接扬声器，如果需要，可以外接蜂鸣器、听筒、耳机、功放等多种设备。
当有呼入和呼出信号时，有灯光指示。
外接扬声器音量可调，并且外接扬声器音量可随外界环境变化而自动调节。
在115分贝的环境噪声中，仍能够清晰通话。
话站应具有危险区域使用的认可证，能用于最苛刻的环境。
2）室内台式话站（如图3.3.5-4）为模块化结构，采用坚固的防尘外壳，安装接线方便。
内嵌功率放大器，直接外接扬声器，扬声器音量面板可调，并且外接扬声器音量可随外界环境变化而自动调节。
当有呼入呼出信号时，有灯光指示。
可采用拨号的方式。
电源、线路、处理器工作状态都有相应灯光显示，方便检图3.3.5-4修。
如果需要，可以外接蜂鸣器、听筒、耳机、功放等多种设备。
在115分贝的环境噪声中，仍能够清晰通话。
话站应具有危险区域使用的认可证，能用于最苛刻的环境。
3）扬声器（可选防爆）（如图3.3.5-5）具有防尘、防腐、防水的性能，系统的抗噪音能力达到115分贝，能在恶劣环境下使用。
主要参数如下：号角扬声器外壳材料：ABS塑料，防腐蚀，耐高温防护等级：不底于IP56 图3.3.5-5工作温度：-50～+90℃额定/最大功率：15/20W(30/40W)标准输入：50/100V工作功率：15W/7.5W/5W/4W/2W/0.8W可调(30W/15W/10W/7.5W/3.5W/2W可调)声压级：108dB/1W/1m额定功率声压级：118dB(124dB)有效频带：330～8000Hz传播角度（-6dB）：1KHz/4KHz 35°/130°电缆要求：￠6～12mm箱式扬声器外壳材料：ABS塑料防护等级：不底于IP56工作温度：-20～+90℃工作功率：10W/8W/6W/3W/2W/1.5W/0.9W/0.5W可调声压级：90dB/1W/1m额定功率声压级：97dB有效频带：180～14000Hz传播角度（-6dB）：1KHz/4KHz 50°/170°4）使用控制台（如图3.3.5-5）（如图3.3.5-5）触摸屏键盘DH-TKB08为新一代操作键盘，内嵌液晶触摸屏，具备按键式丹麦键盘的所有功能，可实时显示用户分机状态，容量不限；能显示时间日期，具备电子万年历；来电内线中文显示，且可外线来电号码显示；支持键盘内部程序升级，背景图片更换，界面颜色设置；支持键盘软件编程；支持按键号码中文、数字设定；外型美观；3.3.5.4 录音系统部分为煤矿企业采用的多通道电话录音系统是一种能同时进行多路电话实时录音及语音播放的设备，是计算机技术与语音技术的完美结合。
由于采用了先进的数码录音技术，配以功能强大、可靠的软件，并借助大容量计算机硬盘作为存储介质，完全突破了传统的电话录音概念。
通过电话录音系统可实现自动记录主叫号码和被叫号码，同时对多路语音通道录音或监听，自动备份，以及灵活的录音查询方式。
