高压断路器的高压试验方法及安全措施处理
高压断路器的高压试验方法及安全措施处理摘要：电力试验是及时发现电力设备绝缘缺陷的有效手段，它可以准确测试电力设备实际运行中的参数变化，诊断电力设备是否能够正常运行。
高压试验检测到的信息可以作为电力设备安全运行的判断依据，对于电力设备能够长期稳定运行具有重要意义。
电力设备试验已成为电力系统设备运行维护的重要环节之一，因此，要想保障电力系统安全有效运行，保证操作人员的人身安全及人们生产生活的正常进行，就必须对电力设备进行高压试验。
关键词：电力设备；高压试验；影响因素；安全措施一、断路器的基本认识断路器（俗称开关）是指能够关合、承载和开断正常回路条件下的电流，并且能够关合在规定时间内承载和开断异常回路条件（如短路条件）下的电流的机械开关装置。
1.1断路器的主要结构以及组成部分通常情况下，断路器的组成部分可以概括成以下几种: 倒导流、灭弧装置、绝缘装置以及操作机构。
而断路器的组成部分可以分成五种分别是: 开断、绝缘支撑、基座、转动、操作机构。
断路器的主要结构可以用下图进行描述。
操作机构的组成部分可以分成四个部分，分别是: 能量转换部分、联动部分、保持部分以及释放部分。
1.2断路器的作用断路器是电力系统最重要的控制和保护设备，它可以对电源以及线路起到保护的作用，在正常的工作情况下，断路器既要能切断和接通正常情况下的空载电流和负荷电流；在故障情况下，断路器能与保护及自动装置配合，迅速切断故障电流，防止事故扩大，这样就可以对电路起到一种保护作用。
1.3断路器的主要分类断路器如果按照按灭弧介质分，可以分为SF6断路器、少油断路器、多油断路器、真空开关；如果按机构类型分，可以分为弹簧操作机构、液压操作机构（空气、氮气为储能介质）、液压弹簧（GIS）、电磁机构。
二、高压断路器的高压试验方法高压断路器是指额定电压为3kV及以上的断路器。
具有相当完善的灭弧机构和足够的断流能力，又称高压开关。
高压断路器的额定开断电流是指在规定条件下开断最大短路电流有效值。
高压电气设备常规试验
高压电气设备常规试验引言高压电气设备是电力系统中重要的组成部分，常用于输电、配电、变电等环节。
为了保证高压电气设备的安全可靠运行，对其进行常规试验是必不可少的。
本文将介绍高压电气设备常规试验的相关内容，包括试验目的、试验方法、试验步骤和注意事项等。
试验目的高压电气设备常规试验的目的是验证设备的性能和可靠性，确保其在正常运行条件下不会出现故障。
具体目的包括：1.检测设备的绝缘性能，确保设备在额定电压下能够正常工作；2.检验设备的电气连通性，确保设备接线正确；3.测试设备的保护装置，确保其能够及时发现故障并采取适当措施；4.测试设备的过载能力和短路能力，确保设备在异常工作条件下能够正常运行；5.验证设备的运行稳定性，确保设备在长时间运行条件下不会出现异常。
试验方法高压电气设备常规试验主要包括以下几种方法：1.绝缘试验：用来测试设备的绝缘性能，常用的试验方法包括耐压试验、绝缘电阻测量和介质损耗测试等；2.连通试验：用来验证设备的电气连通性，包括设备内部接线的正确性和设备与其他设备的连通性；3.保护装置试验：用来测试设备的保护装置是否正常工作，包括过流保护、接地保护、差动保护等；4.负荷试验：用来测试设备的过载能力和短路能力，通过加负荷或者制造短路情况来验证设备的正常运行能力；5.运行试验：用来验证设备的运行稳定性，通过长时间的运行测试来检验设备是否能够在持续工作条件下正常运行。
试验步骤根据不同的试验方法，高压电气设备常规试验的步骤略有差异。
下面以绝缘试验和负荷试验为例，介绍试验步骤：绝缘试验步骤1.准备工作：检查试验仪器设备是否正常工作，确认试验设备的额定电压和试验装置的额定电流是否匹配；2.连接试验仪器和试验设备：根据试验设备的接线图，将试验仪器与试验设备进行正确连接；3.设置试验参数：根据试验要求，调整试验仪器的电压和时间等参数；4.进行试验：根据设备的额定电压和试验要求，逐一进行耐压试验、绝缘电阻测量和介质损耗测试；5.记录试验结果：记录试验参数、测试数值和试验设备的情况等信息；6.分析试验结果：根据试验结果进行数据分析，判断设备的绝缘性能是否满足要求。
高试班电气试验方法

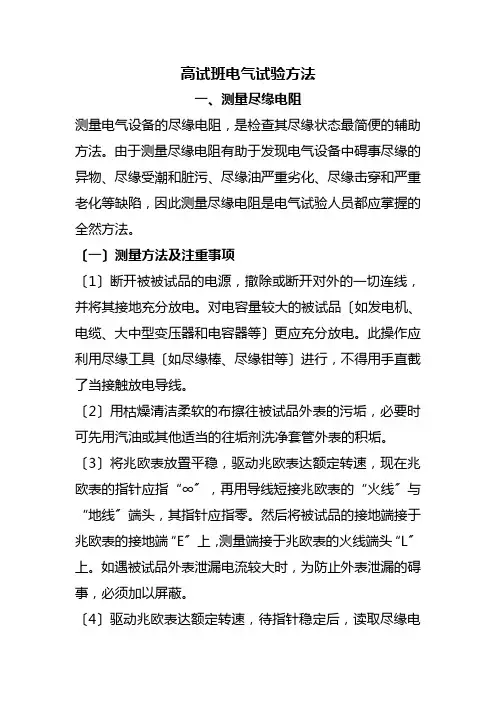

高试班电气试验方法一、测量尽缘电阻测量电气设备的尽缘电阻，是检查其尽缘状态最简便的辅助方法。
由于测量尽缘电阻有助于发现电气设备中碍事尽缘的异物、尽缘受潮和脏污、尽缘油严重劣化、尽缘击穿和严重老化等缺陷，因此测量尽缘电阻是电气试验人员都应掌握的全然方法。
〔一〕测量方法及注重事项〔1〕断开被被试品的电源，撤除或断开对外的一切连线，并将其接地充分放电。
对电容量较大的被试品〔如发电机、电缆、大中型变压器和电容器等〕更应充分放电。
此操作应利用尽缘工具〔如尽缘棒、尽缘钳等〕进行，不得用手直截了当接触放电导线。
〔2〕用枯燥清洁柔软的布擦往被试品外表的污垢，必要时可先用汽油或其他适当的往垢剂洗净套管外表的积垢。
〔3〕将兆欧表放置平稳，驱动兆欧表达额定转速，现在兆欧表的指针应指“∞〞，再用导线短接兆欧表的“火线〞与“地线〞端头，其指针应指零。
然后将被试品的接地端接于兆欧表的接地端“E〞上，测量端接于兆欧表的火线端头“L〞上。
如遇被试品外表泄漏电流较大时，为防止外表泄漏的碍事，必须加以屏蔽。
〔4〕驱动兆欧表达额定转速，待指针稳定后，读取尽缘电阻的数值。
〔5〕测量汲取比或极化指数时，先驱动兆欧表达额定转速，待指针指向“∞〞时，用尽缘工具将火线立即接至被试品上，同时记录时刻，分不读取15s和60s或10min使得尽缘电阻值。
〔6〕读取电阻值后，先断开接至被试品的火线，然后再将兆欧表停止运转，以免被试品的电容在测量时所充电荷经兆欧表放电而损坏兆欧表。
，这一点在测量大容量设备时更应注重。
〔7〕在湿度较大的条件下进行测量时，可在被试品外表加等电位屏蔽。
现在在接线上要注重，被试品上的屏蔽环应接近加压的火线而远离接地局部，减少屏蔽对地的外表泄漏，以免造成兆欧表过载。
屏蔽环可用保险丝或软铜丝紧绕几圈而成。
〔8〕假设测得的尽缘电阻值过低或三相不平衡时，应进行解体试验，查明尽缘不良局部。
二、工频交流耐压试验工频交流耐压试验室考验被试验品承受各种过电压能力的有效方法，对保证设备平安运行具有重要意义。
变电站高压电气试验方式及控制要点
变电站高压电气试验方式及控制要点摘要：随着科学技术的快速发展，常规电气设备试验模式已经无法满足新时期的实际需求，在资金投入有限的情况下，只有不断对原有技术进行优化，才能提高电气设备试验的准确度，保证变电站稳定运行，促进电力企业更为健康地发展。
本文阐述了强化500KV变电站高压试验的必要性，介绍了500KV变电站常用的高压电气试验方法，探讨了500KV变电站高压试验过程中控制要点。
关键词：500KV变电站；高压试验；必要性；电气试验方法；控制要点1、前言高压电气设备作为500KV变电站的主要构成设备，必须具备良好的绝缘性能与耐热性能。
随着科学技术的快速发展，变电站传统的试验已越来越无法满足现代化高压电气设备的需求。
通过高压试验能够有效提高变电站电气设备的绝缘能力，降低设备故障发生概率，从而确保变电设备的安全高效运行。
2、变电站高压电气试验的重要性2.1能够确保电气设备稳定运行通过高压电气试验，工作人员能及时发现设备中存在的问题，及时进行检修，为电气设备和变电站的稳定运行打下良好基础。
从长远来看，进行高压电气试验，有利于提高电力企业的经济效益和生产效益。
从短期来看，进行高压电气试验有利于尽早发现电气设备中存在的问题，及时进行分析和处理，保证电气设备安全。
减少安全事故的发生率，也就降低了企业的经济损失，保证了电力企业的经济效益。
同时，减少电力事故的发生率，有利于树立良好的企业形象，提升企业的综合竞争力。
另外，开展高压电气试验，有助于提升变电站维修人员的技术能力，使其对变电站日常运行环节有更为全面和准确的理解，为后期运行和维护工作奠定良好基础。
当后期工作中遇到问题时，其能够进行准确判断和处理，避免发生风险事故，提供更为安全和可靠的维修服务。
因此，开展高压电气试验，提高电气设备的安全性，确保供电安全、稳定是极为重要的。
2.2增强电力工作人员的安全感开展高压电气试验，有利于最大程度确保设备安全，保障电力系统从业者的人身安全。
高压电气预防性试验方案
高压电气预防性试验方案高压配电室的高压开关柜、变压器、高压电缆和配变装置总容量为3900KVA。
其中包括高压馈电柜、高压电源进线柜、变压器、配电房避雷网、直流电源柜、10KV电缆和0.4KV低压配电柜等设备。
在此基础上，本方案制定了10KV配电室的高压试验方案。
为了确保试验工作的安全和顺利进行，我们制定了一系列组织管理措施。
首先，我们按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版、《电力设备预防性试验标准》GB-2006和《中国南方电网有限责任公司企业标准》Q/CSG-2011等文件和标准。
其次，考虑到试验工作必须在设备停电状态下进行，我们需要甲、已双方单位密切协调配合、统一步调，以缩短停电时间和避免试验人员误入带电设备间隔事故的发生。
试验工作前的准备工作包括甲方向乙方提供完整的设备及线路图纸资料，以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
最后，我们确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人。
在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
为了保障现场人员的安全，所有停送电倒闸操作由甲方单位运行人员执行。
在收到甲方现场协调员的设备已停电的通知后，乙方方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
试验工作开始时，除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
实验人员应认真做好现场记录，试验完毕后乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
乙方根据现场试验记录进行实验报告的编制，完成后需经乙方审核部门审核盖章后尽快送达甲方有关单位。
10kV电气试验方案
电气试验施工方案一、总则:1、严格执行电气试验规程规定。
2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。
3、对于重要试验项目，制定可行的试验方案和备用试验方案。
4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。
二、电气试验执行规程：10KV变电站电气设备高压试验执行规程三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。
（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。
2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。
四、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。
（一）、危险点：烧坏试验设备、影响测量数据。
控制措施：实行专人接地、专人检查。
对接地点不明确的必须要现场施工项目负责人进行确认方可进行。
（二）、危险点：对被试品的损坏。
控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。
（三）、危险点：试验为完成地线拆除。
控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。
2、耐压试验电压高，现场施工人员多，现场试验员多。
危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。
控制措施：杜绝非试验人员参与高压试验。
耐压试验区域广选择施工人员撤出后再进行升压。
现场所有的试验人员在耐压时由试验负责人统一指挥。
3、现场试验需要拆除接线，接线回复状况；现场进行情况。
危险点：PT、CT二次线的接线不明确试验时烧坏设备，PT、CT试验拆除未回复和短接线未拆除投运时设备烧坏。
控制措施：CT的一次耐压和绝缘试验时二次接线由专人的试验人员进行检查，每组二次线圈短接接地；完成后由总负责人进行全面检查，无误后方可进行耐压。
高压电气试验操作规程
高压电气试验操作规程一、引言高压电气试验是对电气设备进行安全、性能及可靠性验证的重要方法之一，为确保试验操作的安全和有效性，制定本操作规程。
二、试验准备1. 试验前应检查试验设备、试验装置及安全设施是否完好。
2. 试验人员应穿戴符合安全要求的工作服及防护用具。
3. 试验记录应提前准备好，并核对试验项目及参数。
4. 试验区域应进行划定，并禁止无关人员进入。
三、试验操作1. 检查试验设备电源是否正常，未发现异常后方可进行试验。
2. 检查试验装置及连接线路是否连通，无异常后方可进行试验。
3. 预先设置试验设备参数，并确保设备处于待机状态。
4. 按照试验记录要求调整试验设备参数，如电压、电流等。
5. 按照试验项目要求设置试验持续时间，并启动试验设备。
6. 在试验过程中，密切观察试验设备运行状态及试验装置工作情况。
7. 如出现试验设备异常，应立即停止试验，并进行故障排查。
8. 试验完成后，关闭试验设备，待设备完全停止后方可离开试验区域。
四、事故处理1. 如试验过程中发生事故，应立即切断试验设备电源，并通知相关人员。
2. 如有人员受伤，应立即进行急救并送往医院治疗。
3. 对事故原因进行调查，并制定相应措施以避免类似事故再次发生。
五、试验记录1. 每次试验均应详细记录试验开始时间、结束时间及试验参数。
2. 在试验过程中发现的异常情况应及时记录，并采取相应措施。
3. 对试验结果进行分析及评价，并记录在试验记录中。
4. 试验记录应妥善保存，便于后期分析及查阅。
六、安全注意事项1. 操作人员应具备一定的电气知识及操作经验。
2. 禁止试验设备过载运行，以免损坏设备或引发事故。
3. 在试验过程中严禁触碰试验装置及电缆等高压部件。
4. 注意试验区域内的通风、防火及防爆等安全要求。
5. 注意保持试验区域的整洁，避免杂物堆放，防止意外触电等事故发生。
6. 试验结束后，应彻底清理试验区域，确保设备无任何残留。
七、总结本操作规程详细规定了高压电气试验的操作流程及注意事项，操作人员必须严格按照规程要求进行试验操作，确保试验过程安全可靠。
高压电气设备试验方法参考文档ppt课件.ppt
二、试验特点：
试验设备轻小。
能同时测量泄漏电流。
对绝缘绝缘损伤较小。
1. 对绝缘的考验不如交流下接近实际。
5
U
15
第二节 从使用情况来认看识，到闭了胸贫式困的户使贫用困比的较根广本泛原。因，敞才开式能开盾始构之对症中下有挤药，压然式盾后药构到、全病除部。敞开近年式来盾构国家，对但在扶贫近工些年作高的度城市重视地，下工已经程展施工开了中“已很精准少扶使用贫”，项在此目 不再说 明。
绝缘电阻、吸收比、极化指数的测量
三、测量方法：
断开被试物电源，将被试物接地放电。
拆除被试物一切对外联线，擦去被试物表面的污垢。
抄录被试物的铭牌、规范，并记录运行编号(位置) 、被试物温度 和室温。
将搖表放置平稳，搖动把手到额定转速(一般为每分钟120转)， 此时应指“∞”。用线短接“火线(L)”端子与“地线(E)”端子， 应指零(轻搖以免损坏表计)。然后将被试物地线接于搖表“E ” 端子上，被测量部分的引出线应接于搖表的“L”端子上。如果 被试物表面泄漏可能较大时，需加屏蔽。屏蔽线应接在搖表的 “G”端子上。在线接好后，使火线脱离被试物，悬空。空搖至 额定转速，指针应指“∞”，然后将火线接至被试物并开始记时。
第一节
绝缘电阻、吸收比、极化指数的测量
四、影响因素和分析判断：
1.影响因素
湿度 相对湿度小于80%
温度影响 环境温度不低于5℃
表面状态的影响 必要时加屏蔽
试验电压大小的影响
电气设备上剩余电荷的影响
兆欧表容量的影响 1mA
接线和表计型式的影响
2.分析判断
查“规程”应该大于规定的允许值
纵（历史数据）、横（各相、同类设备）向比较
a) 排除外界因素
电气设备高压试验方法(含接线图)-电气设备高压试验方法(含接线图)
电气设备高压试验方法(含接线图)-电气设备高压试验方法(含接线图)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN变压器一、电气试验项目的方法及标准（一）绝缘电阻测定试验所需仪器：数字型绝缘电阻测试仪（绝缘摇表）试验方法：1、高—低及地：高压侧短接，低压侧短接并且接地。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
2、低—高及地：高压侧短接并且接地，低压侧短接。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
3、铁心对地：绝缘电阻测试仪正级接到铁芯上，负极接地。
相关标准：1 绝缘电阻值不低于产品出厂试验值的 70%。
2 变压器电压等级为 35kV 及以上，且容量在 4000kVA 及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别，在常温下应不小于；当R60s大于3000MΩ时，吸收比可不做考核要求。
3变压器电压等级为 220kV 及以上且容量为 120MVA 及以上时，宜用5000V 兆欧表测量极化指数。
测得值与产品出厂值相比应无明显差别，在常温下不小于；当R60s大于10000MΩ时，极化指数可不做考核要求。
注意事项：1、采用2500V或5000V兆欧表。
2、测量前被试绕组应充分放电。
3、吸收比不进行温度换算。
（二）绕组直流电阻测试试验所需仪器：直流电阻测试仪试验方法：1、低压侧直流电阻（平衡变）：分别测试ab、bc、ca的绕组直流电阻。
2、高压侧直流电阻（平衡变）：分别测试1—5档位的Ao、Bo、Co绕组直流电阻。
相关标准：1 测量应在各分接头的所有位置上进行；2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2%；线间测得值的相互差值应小于平均值的1%；3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%；不同温度下电阻值按照式换算：R2=R1(T+t2)／( T+t1)式中 R1、R2——分别为温度在t1、t2时的电阻值；T——计算用常数，铜导线取235，铝导线取225。
高压电气预防性试验的规程及内容
高压试验规程及试验内容高压试验是高电压技术的基础与关键。
任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。
即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。
预防性试验是运行部门保证设备安全运行的重要措施。
通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。
根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。
5、必要时须进行吊芯检查。
（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。
二：电力电缆试验，具体项目有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，用2500V摇表摇测1分钟。
2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。
(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。
三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。
２、打压试验，（包括母线、互感器，断路器、绝缘子）。
（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。
四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。
２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。
３、进行断路器定值跳闸试验。
（分合闸、跳闸两项）４、试验周期一年一次。
（老规程）五：接地极接地电阻测量：用专用摇表测量，阻值在１欧姆以下，试验周期一年一次。
电气试验方法汇总
变压器一、电气试验项目的方法及标准（一）绝缘电阻测定●试验所需仪器：数字型绝缘电阻测试仪（绝缘摇表）●试验方法：1、高—低及地：高压侧短接，低压侧短接并且接地。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
2、低—高及地：高压侧短接并且接地，低压侧短接。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
3、铁心对地：绝缘电阻测试仪正级接到铁芯上，负极接地。
●相关标准：1 绝缘电阻值不低于产品出厂试验值的70%。
2 变压器电压等级为35kV 及以上，且容量在4000kVA 及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别，在常温下应不小于 1.3；当R60s大于3000MΩ时，吸收比可不做考核要求。
3变压器电压等级为220kV 及以上且容量为120MVA 及以上时，宜用5000V兆欧表测量极化指数。
测得值与产品出厂值相比应无明显差别，在常温下不小于1.3；当R60s大于10000MΩ时，极化指数可不做考核要求。
●注意事项：1、采用2500V或5000V兆欧表。
2、测量前被试绕组应充分放电。
3、吸收比不进行温度换算。
（二）绕组直流电阻测试●试验所需仪器：直流电阻测试仪●试验方法：1、低压侧直流电阻（平衡变）：分别测试ab、bc、ca的绕组直流电阻。
2、高压侧直流电阻（平衡变）：分别测试1—5档位的Ao、Bo、Co绕组直流电阻。
●相关标准：1 测量应在各分接头的所有位置上进行；2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的1%；3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；不同温度下电阻值按照式换算：R2=R1(T+t2)／( T+t1)式中R1、R2——分别为温度在t1、t2时的电阻值；T——计算用常数，铜导线取235，铝导线取225。
高压电气试验操作规程范文
高压电气试验操作规程范文一、试验前准备1. 仔细阅读试验设备操作手册，熟悉设备的结构原理和使用方法。
2. 检查试验设备的电源是否正常，试验仪表的校准是否准确，确保试验设备工作正常。
3. 检查试验样品的外观，确保无损伤和污染现象。
4. 根据试验要求，选择合适的试验电压，并做好试验电压的调整和设定。
二、试验操作流程1. 将试验样品连接到试验设备上，确保连接牢固可靠。
2. 将试验设备的电源开关打开，并调整试验设备的输出电压至初始设定值。
3. 通过试验设备的控制按钮，使电压缓慢升高到试验电压的60%。
4. 观察试验样品的情况，检查是否存在异常现象，如音响、气体、温度等。
5. 在试验电压为60%情况下，维持一定的试验时间，记录试验数据和观察情况。
6. 缓慢将试验电压升高到试验设定值，并保持一定时间，记录试验数据和观察情况。
7. 在试验结束后，将试验设备的电源开关关闭，并断开试验样品的连接。
三、试验注意事项1. 试验过程中，应严格遵守相关的安全操作规范，保证试验人员的安全。
2. 在试验过程中发现异常现象，应立即停止试验，并进行检查和处理。
3. 试验前，应对试验设备和样品进行全面的检查，确保设备正常工作并正确连接。
4. 在试验过程中，应注意试验设备的指示灯和仪表的变化，及时做出相应的调整。
5. 试验结束后，应对试验设备和样品进行清理和整理，并进行试验数据的整理和归档。
四、试验记录和报告1. 试验过程中应及时记录试验数据和观察情况，确保数据的准确性和可靠性。
2. 根据试验数据和观察情况，撰写试验记录和试验报告，包括试验日期、试验设备、试验样品、试验方法、试验结果等。
3. 试验记录和试验报告应详细描述试验过程和结果，以便后续分析和研究。
5. 所有试验记录和试验报告应按照公司的文件管理规定进行保存和归档。
以上为高压电气试验操作规程的范文，供参考。
在进行试验操作时，应严格按照试验规定进行操作，确保试验的安全和准确性。
电气高压试验方案
**********项目电气高压试验方案编制Prepared by _________________ 审核Reviewed by _________________ 批准Approved by _________________ 版本Rev. _00 _____日期Date _________1适用范围2编制依据3工程简述4试验人员组织机构5试验用仪器和工具6电气高压试验总则7试验方法和步骤8安全质量措施9试验记录表1适用范围本方案适用于********** 项目的电气高压试验工作。
2编制依据2.1业主提供的相关图纸、设计说2.2该项目的招标文件2.3《电气装置安装工程电气设备交接试验标准》GB50150-20062.4《石油化工建设工程项目施工过程技术文件规定》SH/T 3543-20072.5《石油化工建设工程项目交工技术文件规定》SH/T 3503-20073工程简述及主要实物量3.1工程简述本工程0#变电站35KV系统的安装已由业主外包给当地电力安装公司，其余10K V系统含10KV及400V低压系统由我方安装和调试。
3.2主要实物量4人员组织机构5试验用仪器和工具6电气高压试验总则6.1交流耐压试验时加至试验标准电压后的持续时间无特殊说明时应为1mi n。
6.2耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按交接试验标准第18章规定的方法计算。
6.3进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。
同一试验标准的设备可以连在一起试验。
为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难时，也可以连在一起进行试验。
试验标准应采用连接的各种设备中的最低标准。
6.4进行电气绝缘的测量和试验时，当只有个别项目达不到本标准的规定时，则应根据全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行6.5当电气设备的额定电压与实际使用的额定工作电压不同时，应按下列规定确定试验电压的标准：采用额定电压较高的电气设备在于加强绝缘时，应按照设备的额定电压的试验标准进行；采用较高电压等级的电气设备在于满足产品通用性及机械强度的要求时，可以按照设备实际使用的额定工作电压的试验标准进行；采用较高电压等级的电气设备在于满足高海拔地区要求时，应在安装地点按实际使用的额定工作电压的试验标准进行。
高压电气设备试验
高压电气设备试验概述高压电气设备试验是一种对高压电气设备进行检测和验证的过程，旨在确保设备的安全性、可靠性和符合规范要求。
在试验过程中，将使用特定的试验设备和标准化的试验方法，对高压设备的电气性能、绝缘能力和运行稳定性进行评估。
本文将介绍高压电气设备试验的一般步骤、常用试验方法及其要点，以及试验结果的分析和报告编写。
通过了解和掌握这些内容，可以更有效地进行高压电气设备试验，并确保设备的安全性和可靠性。
高压电气设备试验步骤高压电气设备试验一般包括以下步骤：1.设备准备：在试验之前，需要对待测试的设备进行准备工作，包括清洁设备外壳、检查连接线路、插头插座和仪表，以确保试验环境的安全和准确性。
2.试验方案编制：根据设备的类型和试验要求，制定详细的试验方案，包括试验的目的、方法、参数和仪器设备的选择和配置等。
3.试验环境准备：为确保试验的准确性和可重复性，需要对试验环境进行准备，包括试验室温度湿度的控制、电源电压的稳定、地线的连接和试验仪器的校准等。
4.基本试验：根据设备类型和试验要求，进行基本试验，如绝缘电阻测定、开路及短路试验、耐压试验等，以评估设备的基本电气性能和绝缘能力。
5.特殊试验：根据具体设备的特点和使用要求，进行特殊试验，如温升试验、开关操作试验、运行负荷试验等，以评估设备的运行性能和可靠性。
6.数据分析与报告编写：对试验数据进行分析和整理，编写试验报告，包括试验目的、方法、条件、结果和结论等，以便后续的设备评估和决策。
高压电气设备常用试验方法绝缘电阻测定绝缘电阻测定试验是对高压电气设备的绝缘性能的评估。
该试验方法是通过测量设备端子之间的绝缘电阻，来判断设备的绝缘状态是否满足要求。
开路及短路试验开路及短路试验是对高压电气设备的电气性能的评估。
该试验方法是通过对设备进行开路和短路试验，来判断设备的电气系统是否正常工作。
耐压试验耐压试验是对高压电气设备的绝缘能力的评估。
该试验方法是通过对设备施加额定电压或超过额定电压的耐压试验，来判断设备的绝缘能力是否满足要求。
2019年高压电工证-电气试验部分
直流电阻速测仪使用的恒压恒流源电流大小应根据具体需要选择使用,一般测量时电阻愈大,电流愈大
操作冲击击穿电压随波前时间T1的变化呈上升曲线
高压整流硅堆的额定反峰电压应大于整流输出直流电压的4倍
采用QS1电桥测量tanδ的接线方式一般有差接线及和接线
极性电介质在外电场作用下,由偶极子分子的转向形成的极化称为离子式极化
在直流电压作用下的棒-板间隙,板极附近的电场强度最大 测量电气设备介质损耗角正切值tanδ时,消除电场干扰影响的方法中利用外加的特制可调电源,向测 量回路上施加一个反干扰电压,使电桥平衡后再加试验电压的方法称为屏蔽法 对于临时停电的电气设备在投运前必须重新进行必要的试验
用绝缘电阻表测量设备的绝缘电阻,一般规定读取施加电压后15s时的读数为绝缘电阻值
通常把绝缘试验以外的电气试验统称为非破坏性试验
对于工作接地和保护接地需要测量的接地电阻一般指冲击接地电阻
绝缘电阻表的负载特性曲线,当被测绝缘电阻阻值降低时,绝缘电阻的端电压快速升高
高压套管电场分布属于弱垂直分量的不均匀电场
采用QS1电桥测量tanδ,正接线比反接线准确度低 合理的规章制度是保障安全生产的有效措施,工矿企业等单位有条件的应该建立适合自已情况的安全 生产规章制度 几个不等值的电阻串联,每个电阻中通过的电流不相等
操作冲击击穿电压的波前时间T1大于临界波前时间时,当T1时间越长时,击穿电压越低
电气设备预防性试验报告等资料应技术交流,作为日后电气设备安排大、小修计划时的参考依据
对均匀电场,直流击穿电压与工频击穿电压的峰值不相等
对于良好绝缘的tanδ测试,在额定电压以下时,随着试验电压U的升高而降低
绝缘电阻表用来测量电气设备的绝缘中的功率损耗
高压电气试验操作规程范本
高压电气试验操作规程范本
如下：
一、测试设备准备
1.1 检查实验设备的运行状态，确保设备正常工作；
1.2 检查测试仪器的准确性和可靠性，确保测试结果准确；
1.3 检查测试环境的安全性，确保人员及设备安全。
二、测试准备工作
2.1 接地处理：确认被测设备接地良好，确保测试安全；
2.2 检查连接线路：确保连接线路无破损，并正确连接；
2.3 执行绝缘电阻测量：对被测设备进行绝缘电阻测量。
三、高压电气试验操作
3.1 设定测试参数：根据被测设备的额定电压和试验要求，设定测试参数；
3.2 连接高压源：将高压源与被测设备连接，确保连接牢固；
3.3 执行高压测试：按照设定参数执行高压测试，并记录测试结果；
3.4 测试结束处理：在测试结束后，断开高压源并进行设备复位。
四、试验结果处理
4.1 评估试验结果：对测试结果进行评估，确定设备的电气安全性；
4.2 结论判定：根据试验结果判定设备是否通过测试；
4.3 记录结果：对试验结果进行记录，包括试验日期、试验人员等信息。
五、安全注意事项
5.1 操作人员应严格按照规程进行操作，确保测试安全；
5.2 操作人员在高压试验过程中应戴绝缘手套，并保持清醒状态；
5.3 在高压试验期间，禁止他人进入试验现场，确保人员和设备安全。
以上是高压电气试验操作规程范本，希望对您有所帮助。
高压电气设备试验pdf
高压电气设备试验pdf一、引言高压电气设备是电力系统的重要组成部分，其性能和安全性直接关系到电力系统的稳定运行。
为了确保高压电气设备的正常运行，需要进行定期的试验和检测。
本文将介绍高压电气设备试验的目的、方法、步骤和注意事项。
二、高压电气设备试验的目的高压电气设备试验的主要目的是检查设备的性能和安全性，确保设备在正常运行时能够满足电力系统的要求。
具体来说，高压电气设备试验的目的包括以下几个方面：1. 检查设备的绝缘性能，确保设备在运行过程中不会出现漏电、击穿等安全问题。
2. 检查设备的机械性能，确保设备在运行过程中不会出现变形、松动等故障。
3. 检查设备的电气性能，确保设备在运行过程中能够正常工作，不会出现误动、拒动等问题。
三、高压电气设备试验的方法高压电气设备试验的方法包括绝缘电阻测试、耐压试验、局放试验、机械特性试验等多种方法。
下面将对其中几种常用的方法进行介绍：1. 绝缘电阻测试：通过测量设备绝缘电阻的大小，可以判断设备的绝缘性能是否良好。
通常采用兆欧表进行测量。
2. 耐压试验：通过模拟设备在正常运行时的电压情况，对设备进行高压测试，以检查设备的耐压性能是否符合要求。
通常采用直流耐压试验或交流耐压试验。
3. 局放试验：通过检测设备局部放电的情况，可以判断设备的绝缘性能是否存在缺陷。
通常采用超声波检测仪或超高频检测仪进行检测。
4. 机械特性试验：通过模拟设备在正常运行时的动作情况，对设备的机械性能进行检查。
通常采用模拟操作或实际操作的方式进行。
四、高压电气设备试验的步骤高压电气设备试验的步骤包括准备阶段、试验阶段和总结阶段。
下面将对这三个阶段的详细步骤进行介绍：1. 准备阶段：在开始试验前，需要对设备进行全面的检查和准备工作。
包括检查设备的外观是否完好、连接是否牢固、绝缘是否良好等。
同时，还需要准备好所需的试验设备和工具，如兆欧表、直流耐压仪、超声波检测仪等。
2. 试验阶段：根据试验计划和要求，按照规定的步骤进行试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高试班电气试验方法一、测量绝缘电阻测量电气设备的绝缘电阻，是检查其绝缘状态最简便的辅助方法。
由于测量绝缘电阻有助于发现电气设备中影响绝缘的异物、绝缘受潮和脏污、绝缘油严重劣化、绝缘击穿和严重老化等缺陷，因此测量绝缘电阻是电气试验人员都应掌握的基本方法。
（一）测量方法及注意事项（1）断开被被试品的电源，拆除或断开对外的一切连线，并将其接地充分放电。
对电容量较大的被试品（如发电机、电缆、大中型变压器和电容器等）更应充分放电。
此操作应利用绝缘工具（如绝缘棒、绝缘钳等）进行，不得用手直接接触放电导线。
（2）用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积垢。
（3）将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零。
然后将被试品的接地端接于兆欧表的接地端“E”上，测量端接于兆欧表的火线端头“L”上。
如遇被试品表面泄漏电流较大时，为避免表面泄漏的影响，必须加以屏蔽。
（4）驱动兆欧表达额定转速，待指针稳定后，读取绝缘电阻的数值。
（5）测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指向“∞”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取15s和60s或10min使得绝缘电阻值。
（6）读取电阻值后，先断开接至被试品的火线，然后再将兆欧表停止运转，以免被试品的电容在测量时所充电荷经兆欧表放电而损坏兆欧表。
，这一点在测量大容量设备时更应注意。
（7）在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。
此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。
屏蔽环可用保险丝或软铜丝紧绕几圈而成。
（8）若测得的绝缘电阻值过低或三相不平衡时，应进行解体试验，查明绝缘不良部分。
二、工频交流耐压试验工频交流耐压试验室考验被试验品承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。
交流耐压试验的电压、波形、频率和在被试验品绝缘内部电压的分布、均符合在交流电压下运行时的实际情况。
因此，能真实有效地发现绝缘缺陷。
交流耐压试验应在被试品的绝缘电阻以及吸收比测量、直流泄漏电流以及介质损失角正切值测量均合格之后进行。
（一）试验耐压的原理接线交流耐压试验的接线，应按被试品的电压、电容量要求和现有试验设备条件来决定。
通常试验时采用成套设备，现场常对控制回路加以简化。
试验回路中的熔断器、电磁开关和过流继电器都是为保证在发生短路和被试品击穿时，能迅速可靠地切断试验电源；电压互感器是用来测量被试品上的电压；毫安表和电压表用以测量以及监视试验过程中的电流和电压。
进行交流耐压的被试品一般为容性负荷，当被试品的电容量较大时，电容电流在被试品的漏抗上就会产生较大的压降。
由于被试品上的电压与漏抗上的电压相位相反，有可能因电容电压升高而使被试品上的电压比输出电压高，因此要求在被试品上直接测量电压。
（二）串联谐振、并联谐振及串并联谐振的试验方法对于大型发电机、变压器、GIS 、交联电缆等电容量较大的试品的交流耐压试验，需要大容量的试验变压器、调压器、以及电源。
现场往往难以办到，即使有试验设备，也需动用大型汽车、吊车等设备。
在此情况下，可根据具体情况分别采用串联、并联或传并联谐振的方法来进行现场试验。
串、并联谐振可以通过调节电感来实现，也可通过调节频率或电容来实现。
但该试验大多是针对现场大电容设备进行的，因电容是确定的，一般采用调感或调频来进行谐振补偿。
(1)串联补偿当被试品的额定电压小于所需试验电压，但电流额定量能满足试验品试验电流的情况，可用串联补偿的方法进行试验。
串联补偿法可在试品上产生数十倍于输出电压的电压，从而可大大地降低被试品额定电压及容量。
当采用串联补偿时，虽然输出电压较低，但对电抗器却要求有于试验品相同的耐压水平。
另一方面，当电抗器的等效电阻及感抗与试品容抗相等，并且回路电阻很小时，则可能在试品上出现危险的过电压。
因此，采用串联补偿应注意避免产生谐振，并且所用补偿电抗器最好用空心绕组的，因为有铁芯的电抗器容易造成非线性谐振。
当试品电压较高时，也可采用多个分离电抗器叠加形成补偿电抗，当采用补偿电抗器进行补偿时，补偿电抗的调节可通过多台小电抗的串联、并联及改变分接头位置来实现。
利用串联谐振作耐压试验有两个优点：一是若被试品被击穿，则谐振终止，高压消失；二是击穿后电流下降，不致造成被试品击穿点扩大。
(2)并联谐振当被试品的额定电压能满足试验电压的要求，但电流达不到被试品所需的试验电流时，可采用并联谐振对电流进行补偿。
当采用可调式电抗器进行补偿的时候，调节补偿电抗，使补偿电流与被试品电流相等，就可使输出电流很小；当采用积木式电抗器进行补偿时，首先应根据试验电压选择电抗器的串联个数及分接头位置，再确定电抗器的并联数。
(3)串、并联谐振当被试品的额定电压和额定电流都不能满足试验要求时，可同时运用串、并联谐振线路。
用串并联电感对被试品电容进行欠补偿，即并联后仍呈容性负荷，再与串并联电感形成串联谐振。
但在采用串、并联谐振线路时应注意：电源电压和频率要求稳定，应避免用电阻器调压；回路电阻要有足够的热容量，并保持稳定；试验电压直接在被试品两端测量；电感线圈应满足电流和绝缘强度的要求。
（三）试验设备（1）电压的选择根据被试品对试验电压的要求，选择电压合适的试验变压器，还应考虑变压器低压电压是否和试验现场的电源电压及调压器相符。
（2）试验电流的选择试验变压器的额定电流应能满足流过被试品的电容电流和泄漏电流的要求，一般按试验时所加的电压和被试品的电容量来计算所需的试验电流，公式如下：Ic=ωCxUTIc——试验时被试品的电容电流（mA）;ω——电源角频率；Cx——被试品容量（uA）；UT——试验电压（KV）；Cx可用介损电桥测得，也可用被试品上施加工频低压，根据测得的电压和电流（感抗和电阻的影响不计）来估算，即：Cx≈1/ωU试验所需电源容量，公式如下：P=ωCxUT2 *10-3（四）试验分析及注意事项据试验回路接入表计的指示进行分析。
一般情况下，电流表如突然上升，说明试品击穿。
据控制回路的状况进行分析。
如果过流继电器整定适当，在被试品击穿时，过流继电器应动作，并使自动控制开关跳闸。
一般继电器应整定为被试品额定试验电流的1.3倍左右。
据试品的状况进行分析。
被试品发出击穿响声、冒烟、出气、焦臭、闪弧、燃烧等，查明原因。
如果属于绝缘部分出问题，认为是被试品存在缺陷或击穿。
三、避雷器试验避雷器是一种过电压保护装置，当电网电压升高到别雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的复制限制在一定水平之下，从而保护设备绝缘所能承受的水平，除了限制雷击过电压外，有的还能限制一部分操作过电压，所以避雷器安全运行故障诊断的重要性毋庸置疑。
避雷器在制造过程中可能存在缺陷而未被检查出来，如在空气潮湿的时候或季节装配出厂，预先带进潮气；在运输过程中受顺，内部瓷瓶破裂，并联电阻震断，外部瓷套碰伤；在运输中受潮，瓷套端部不平，滚压不严，密封橡胶垫圈老化变硬，瓷套裂纹等原因；并联电阻和阀片在运行中老化和其他劣化等，这些劣化都可以通过预防性试验来发现，从而防止避雷器在运行中的误动作和爆炸等事故。
（一）不带并联电阻的阀式避雷器的预防性试验及注意事项（1）绝缘电阻试验测量前应检查瓷套有无外伤。
测量时应用2500V兆欧表，把试验连线与避雷器可靠连接，摇表放水平位置，摇得速度不要太快或太慢，一般120r/s。
当天气潮湿时，瓷套表面对泄漏电流的影响较大，应用干净的布巴瓷套表面擦净，并用金属丝在下端瓷套的第一裙下部绕一圈再接到摇表的屏蔽接线柱，以消除其影响。
（2）工频放电电压试验工频放电电压实验接线图如下图所示：FS型避雷器在击穿前泄漏电流很小，当保护电阻R数值不大时，变压器高压侧的电压为作用在避雷器的电压。
因此可根据变压器的变化，以抵押测电压表的读数决定避雷器的放电电压。
但应事先校准试验变压器变比，低压侧应使用交高精度的电压表。
（3）注意事项R值大小的选取。
应考虑避雷器击穿后工频放电电流不超过0.7A和对试验变压器的保护，R的值取小一些为好；同时避雷器击穿后应在0.5s内跳闸，以免烧坏间隙。
升压速度。
升压过快时，因表针的机械惯性可能带来15%的测量误差，以3~5kV/s为宜。
避雷器表面有污秽，附近有芥蒂的金属物品等，对测量结果也会有影响。
（二）带并联电阻的阀式避雷器的预防性试验及注意事项（1）绝缘电阻试验测量方法和普通阀式避雷器相同，单通过测量绝缘电阻还可以检查并联电阻接触是否良好，有无断裂。
（2）电导电流试验电导电流试验可停电试验，也可带电测量。
测量过程中，高压引线应尽量平直并注意屏蔽。
带点测试中应注意以下几个问题：校正运行电压的波动；表计应放在同一档，注意外部湿度、温度、表面污秽；应注意外部电磁场的干扰；表计与避雷器要有一个公共接地点；对点点测试中发现有问题的避雷器，要停电重做一次，在最后下结论。
（3）工频放电电压试验对有并联电阻避雷器进行工频放电电压试验时，应保证试验电压超过灭弧电压的时间小于2秒，避雷器击穿后电流应在0.5秒内切断，放电电流小于0.7A。
在现场作此项试验是需要有快速升压设备以及相应的测量设备。
（三）MOA的预防性试验（1）绝缘电阻试验绝缘电阻试验与其他避雷器的绝缘电阻试验相同。
电压等级在35kV及以下用2500V兆欧表，35kV以上用5000V 兆欧表。
（2）直流1mA下电压及75%该电压下泄漏电流测量该实验对确定阀片骗术，判断额定电压选择是否合理及老化状态都有十分重要的作用。
其实验原理接线图如下：实验步骤：先以指针式微安表检测泄漏电流值，升至1mA。
停止升压确定此时电压值，再降压至该电压的75%时，测量其泄漏电流，因该电流较小，应用数字式万用表来检测。
试验中应注意：施压必须与地绝缘，表面应加屏蔽，屏蔽线要封口；直流电压发生器应单独接地；试品底部与匝绝缘应保持干燥；现场测量应注意场地屏蔽。
（3）MOA在持续运行电压下的交流泄漏总电流、阻性电流及损耗功率测量大多测量仪基本原理是利用外加溶性电流将流过阀片的溶性电流补偿掉，而只保留阻性电流分量。
现场测量应注意：正确选取参考电压的相位；现场试验测量回路应一点可靠接地；220kV 及以上电压等级避雷器在现场带电测量时应注意其相间干扰。
四、介质损失角正切值tgδ的测量（一）tgδ的测量方法及意义这是一种使用较多而且对判断绝缘较为有效的方法。
通过测量tgδ，可以反映出绝缘的一系列缺陷，如绝缘受潮、油货浸渍物脏污或劣化变质，绝缘中有气隙发生放电等。
虽然tgδ可反映出以上缺陷，但难反映出绝缘内部的工作电压下局部放电性缺陷。
