1.工艺流程：
画箍筋间距→摆放箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁纵向钢筋→按箍筋间距绑扎→板下层网片绑扎→板上层网片绑扎→加保护层垫块
2.操作要点
1）梁板钢筋上层弯钩朝下，下层弯钩朝上。

板、次梁与主梁交叉处，板筋在上，次梁筋在中层，主梁筋在下。

相同箍筋接头交错布置在两根纵向架立筋上。

2）在梁侧模板上划出箍筋间距，摆放箍筋。

3）绑扎时，先穿主梁的下部纵向受力筋及弯起钢筋，将箍筋按已划好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋，隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋，使间距符合设计要求并与主筋垂直。

4）纵向受力筋为多层和多排时，层间的排间垫以短钢筋保证其间距。

5）框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点的锚固长度≥Lae。

6）绑梁上部纵向筋的箍筋，宜用套扣法绑扎。

7）梁端第一个箍筋应设置在距离梁柱节点边缘50mm处，梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合要求。

8）在主、次梁受力筋下垫垫块，间距1m。

9）板筋绑扎前应先清理模板，用粉笔在模板上划好主筋、分布筋的间距。

10）绑扎时，先排放受力筋，后放分布筋。

11）板绑扎一般用顺扣或八字扣，对外围两根钢筋的相交点应全部绑扎外，其余各点可隔点交错绑扎；对板的负弯距钢筋，每扣均要绑扎。

12）板筋保护层垫块梅花形布置，间距1m，保证保护层的厚度。

梁、板、柱配筋规范要求

4、当柱截面短边尺寸大于400mm且各边纵向钢筋多于3根时，或当柱截面短边尺寸不大于400mm但各纵向钢筋多于4根时，应设置复合箍筋；
5、柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm，间距不应大于10d，且不应 200mm。箍筋末端应做成135°弯钩，且弯钩末端平直段长度不应小于10d，d为纵向受力钢筋的最小径；
5、在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压中各边的纵向受筋，其中距不宜大于300mm。 1、箍筋直径不应小于d/4，且不应小于6mm，d为纵向钢筋的最大直径；柱 2、箍筋间距不应大于400mm及构件截面的短边尺寸，且不应大于15d，d为纵向钢筋的最小直径；
3、柱及其他受压构件中的周边箍筋应做成封闭式；对圆柱中的箍筋，搭接长度不应小于规范规定锚固长度，且末端应做成135°弯钩，弯钩末端平直段长度不应小于5d，d为箍筋直径；箍筋
轴压比
一、二、三、四级抗震等级的各类结构的框架柱、框支柱，其轴压比不宜大于轴压比限值，详见附。对Ⅳ类场地上较高的高层建筑，柱轴压比限值应适当减小。
1、柱箍筋加密区箍筋的体积配筋率，应大于最小配箍率。（最小配箍率等于最小配箍特征值乘以心抗压强度设计值与箍筋抗拉强度设计值之比。）
柱
2、对一、二、三、四级抗震等级的柱，其箍筋加密区的箍筋体积配筋率分别不应小于0.8%、0.6% 箍筋体积配筋率 0.4%和0.4%。 3、框支柱宜采用复合螺旋箍或井字复合箍，其最小配箍特征值应增加0.02采用，且体积配筋率不于1.5%。 4、当剪跨比不大于2时，宜采用复合螺旋箍或井字复合箍，其箍筋体积配筋率不应小于1.2%；9度烈度一级抗震等级时，不应小于1.5%。
框架柱、框支柱
4、一级抗震等级框架柱的箍筋直径大于12mm且箍筋肢距不大于150mm及二级抗震等级框架柱的直径小于10mm且箍筋肢距不大于200mm时，除底层柱下端外，箍筋间距应允许采用150mm；四级抗震等级架柱剪跨比不大于2时，箍筋直径不应小于8mm。框架边柱、角柱及剪力墙端柱在地震组合下处于小偏心受拉时，柱内纵向受力钢筋总截面面积应比算值增加25%。小偏心受拉纵筋框架柱、框支柱中全部纵向受力钢筋配筋率不应大于5%。柱的纵向钢筋宜对称配置。截面尺寸大于配筋率 400mm的柱，纵向钢筋的间距不宜大于200mm。当按一级抗震等级设计，且柱的剪跨比不大于2时，侧纵向钢筋的配筋率不宜大于1.2%。

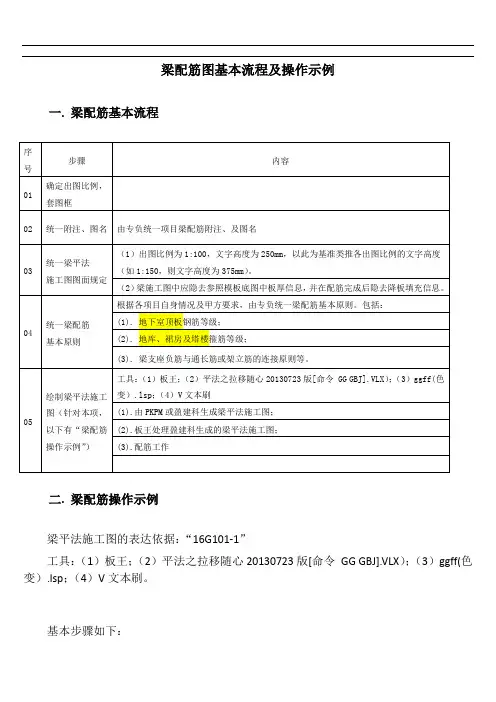

梁配筋板王操作

（5）检查吊筋。
04
梁配筋中的操作小技巧
（1）板王“屏幕改字”命令可快速修改配筋；
（2）双击梁纵筋或箍筋，可通过对话框来选择配筋
（3）GG命令快速复制配筋、旋转配筋对齐线等的应用快速提高配筋效率；
（4）ggff(色变）.lsp小插件的应用可快速改变目标对象颜色，用以区分已核配筋。
（5）“V文本刷”可将文字刷成目标文字。
步骤/内容
01
由PKPM或盈建科生成梁平法施工图。
02
板王处理盈建科生成的梁平法施工图；
(1)
设置板王
(1.1)“设置”/“图层文字设置”界面（如下图所示）中，修改集中标注，原位标注的图层名称及颜色，详图1。
(1.2)通过“梁”/“梁平法设置”界面，设置字高、行距、出图比例等基本参数，并设置转图参数为“原位置不变”，详图2。
03
配筋工作
（1）将梁配筋计算书以块的方式附着于梁模板底图上，并锁定。
（2）利用拉移随心（GG），V文本刷调整配筋，已经核对并修改的配筋需改变其颜色（通过GG命令设置修改移动后颜色、“ggff(色变）”插件改变字体颜色）
（3）通过显示梁配筋图层，检查是否全变为同一颜色。若是，则本层配筋完成。
（4）利用板王的“编号系统”核查梁配筋编号是否重号。
（5）检查吊筋。
至此，梁配筋完成。
图5
⑤通过板王“梁”/“平法图层制定”，指定集中标注、原位标注及梁线图层。
图6
⑥将转后的梁配筋贴于梁模板底图上，通过板王“梁”/“修改样式”命令，统一调整配筋相对于梁模板底图位置。
⑦若梁较密，可将梁按水平向和竖直向分为两张图分别配筋。通过板王“梁”/“分层分图”命令实现，如下图：
图7
利用板王转梁图结束，开始核对配筋工作。

梁配筋图解 (很全)

图 3-1-1梁截面原位标注示意
图3-1-1是具有四跨的连续框架梁，在集中标注里，梁的截面300*500，也就是说，如果跨中没有对梁的截面尺寸专门作出原位标注时，便一律执行集中标注的截面尺寸。但是，这是的右边跨跨度比其他三跨跨度短。由荷载引起的弯矩小，设计的高度变小（因梁上部有通长筋，考虑施工，梁宽不宜变窄）。因而，从右边跨的原位标注可看出，它的截面是300*450。
图 2-2-14框架梁加密箍筋的构造示意
（五）非抗震梁且为两肢箍筋标注箍筋法
图 2-2-15非抗震梁两肢箍筋集中标注
图 2-2-16非抗震梁两肢箍筋构造示意
（六）梁的集中标注中第二行的规则示例注法
图 2-2-17梁的集中标注第二行规则示例注法
图 2-2-18双跨通长筋轴测投影示意图
提示：在梁的集中标注中，第二行的规则示例注法，是把通长筋的数量、钢筋强度等级及直径，写在箍筋行的后面。
平法结构钢筋图解讲义
（梁部分）
框架的构件要素
构件分类：框架梁：屋面框架梁楼层框架梁框架柱：顶层角柱顶层边柱顶层中柱中层角柱中层边柱中层中柱底层角柱底层边柱底层中柱基础梁和筏形基础或承台、承台梁和桩基础
次梁的概念
构成框架的元素：框架柱和框架梁。次梁不同于框架梁，因框架梁的支点是框架柱，而次梁的支点是框架梁。从而，它们的钢筋配置也不一样。如图12中的次梁是支撑在框架梁上的。
图 3-5-1梁的箍筋原位标注
第六节箍筋集中标注与箍筋ቤተ መጻሕፍቲ ባይዱ位标注兼有情况
图 3-6-1梁的箍筋原位标注与集中标注并存如某跨没有原位标注的，就执行集中标注内容;如某跨有不同于集中标注的原位标注时，便执行原位标注的内容。如集中标注与原位标注的内容不一致时，原位标注内容优先原则。

钢筋混凝土梁板的配筋构造

钢筋混凝土梁板的配筋构造3.1 受弯构件的构造要求(1)梁的一般构造钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式，如图图3.25梁的截面形式受弯构件在外荷载作用下，截面上将同时承受弯矩M和剪力y的作用。

在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏，在剪力较大的区段可能发生沿斜截面的受剪破坏，当受力钢筋过早切断、弯起或锚固不满足要求时，还可能发生沿斜截面的受弯破坏。

一、梁和板的一般构造规定(一)梁的配筋构造1）梁的截面尺寸梁的截面高度h与梁的跨度l及所受荷载大小有关。

一般情况下，独立简支梁，其截面高度h与其跨度l的比值(称为高跨比) h/l=1/12—1/8 ；独立的悬臂梁h/l为1/6左右；多跨连续梁h/l=1/18—1/12 。

梁的截面宽度b与截面高度h的比值b/h，对于矩形截面一般为1/2.5～1/2；对于T形截面一般为1/3～1/2.5 。

为了统一模板尺寸便于施工，梁的常用宽度一般为180mm、200mm、220mm、250mm，250mm以上以50mm为模数；而梁的高度h一般为250mm、300 mm、…、1000mm等尺寸，当h≤800mm时以50mm为模数，当h>800mm时以1OOmm为模数。

2)梁的配筋梁中一般配置下列几种钢筋(图3.26)：①纵向受力筋。

如①号筋，它是用来承受弯矩的钢筋。

纵向受力钢筋的常用直径为10-28mm，根数不得少于2根。

梁内受力纵筋的直径应尽可能相同；当采用不同的直径时，它们之间相差至少应为2mm以上，便于施工中容易用肉眼识别，但相差也不宜超过6mm。

②弯起钢筋。

如②、③号钢筋，它是由纵向受力钢筋弯起而成。

它的作用是：中间段同纵向受力钢筋一样，可以承受跨中正弯矩；弯起段可以承受剪力；弯起后的水平段有时还可以用来承受支座处的负弯矩。

弯起钢筋的弯起角度—般是：当梁高h ≤800mm时为45°；当梁高h>800mm 时为60°图3.26梁的配筋形式③箍筋。

柱钢筋安装施工工艺流程

柱钢筋安装施工工艺流程
柱钢筋安装施工工艺流程主要包括以下几个步骤：
1. 工艺准备：弹柱边线，这样便于控制柱位置。

楼板砼平台面须弹柱边线或控制线。

现场开始绑扎钢筋前，首先应将垫层上、模板内的垃圾等清理干净。

2. 柱头清理：清理柱头，使其干净。

剔凿柱混凝土表面浮浆。

3. 校正预留搭接筋：对预留的搭接筋进行校正。

4. 套柱箍筋：按照图纸要求，进行套柱箍筋的操作。

5. 柱竖向钢筋接长：根据设计要求，进行柱竖向钢筋的接长工作，连接方式通常有搭接、焊接和机械连接等。

6. 画箍筋位置：在完成竖向钢筋接长后，需要在柱子上画出箍筋的位置。

7. 绑扎箍筋：按照之前画好的箍筋位置，进行箍筋的绑扎工作。

8. 安装保护层：为防止钢筋受到氧化和腐蚀，需要安装保护层。

9. 隐蔽验收：完成所有施工步骤后，需要进行隐蔽验收，以确保施工质量符合要求。

需要注意的是，这个流程可能会因为具体的项目需求和设计要求而有所不同，所以在实际操作中还需要根据实际情况进行调整。

梁板柱施工程序(3篇)

第1篇一、准备工作1. 确定施工图纸：根据工程实际情况，对施工图纸进行仔细阅读和分析，明确梁板柱的设计要求。

2. 材料准备：按照施工图纸要求，准备好所需的各种建筑材料，如钢筋、混凝土、模板等。

3. 施工设备准备：检查施工设备，如钢筋加工设备、混凝土搅拌设备、模板支撑系统等，确保其完好可用。

4. 人员培训：对施工人员进行技术交底，确保他们了解施工流程、安全操作规程和质量标准。

二、钢筋施工1. 钢筋加工：按照施工图纸要求，对钢筋进行切割、弯曲、焊接等加工。

2. 钢筋绑扎：根据施工图纸，将加工好的钢筋按照设计要求进行绑扎，确保钢筋间距、位置准确。

3. 钢筋连接：采用电渣压力焊、直螺纹机械连接等方法进行钢筋连接，确保连接牢固。

4. 钢筋保护层：在钢筋绑扎完成后，对钢筋进行保护层处理，防止钢筋锈蚀。

三、模板施工1. 模板制作：根据施工图纸，制作符合要求的模板，确保模板的强度、刚度和稳定性。

2. 模板安装：将模板安装到梁板柱位置，确保模板的水平和垂直度。

3. 模板加固：对模板进行加固，防止模板变形、移位。

四、混凝土施工1. 混凝土搅拌：按照混凝土配合比，对混凝土进行搅拌，确保混凝土的质量。

2. 混凝土浇筑：将混凝土均匀地浇筑到模板内，注意浇筑顺序和速度。

3. 混凝土振捣：采用振捣器对混凝土进行振捣，确保混凝土密实、无气泡。

4. 混凝土养护：混凝土浇筑完成后，进行养护，保持混凝土的湿度和温度，促进混凝土强度发展。

五、施工缝处理1. 施工缝设置：根据施工图纸要求，设置施工缝，确保施工缝的位置和宽度符合规范。

2. 施工缝处理：对施工缝进行凿毛、清理，确保施工缝的清洁度。

3. 施工缝浇筑：采用高标号混凝土对施工缝进行浇筑，确保施工缝的强度和连续性。

六、验收与整改1. 施工过程中，对梁板柱施工质量进行监督检查，确保施工质量符合规范要求。

2. 施工完成后，对梁板柱进行验收，对不符合要求的部分进行整改。

3. 验收合格后，进行后续施工。

梁配筋图解(很全)

梁的配筋计算
受弯构件的配筋计算
总结词
受弯构件在承受弯矩时，需要配置一定数量的纵向钢筋来承受拉压应力，确保构件的承载能力和稳定性。
详细描述
在受弯构件的配筋计算中，需要考虑弯矩大小、构件截面尺寸、混凝土强度等级、钢筋强度等级等因素，通过计算确定纵向钢筋的数量、直径和间距，以满足构件的承载力要求。
受压构件的配筋计算
的影响。
03
梁的钢筋种类
受力钢筋
受力钢筋
是梁中承受拉应力和压应力的主要钢筋，通常采用直径较大的钢筋。
受力钢筋的放置
根据梁的跨度和受力情况，受力钢筋放置在梁的上部或下部，具体位置根据计算确定。
受力钢筋的连接
受力钢筋通常需要焊接或绑扎连接，以确保其整体受力性能。
箍筋
箍筋
是用来固定受力钢筋位置，传递剪力及限制混凝土裂缝开展的钢
架立钢筋可以确保梁中其他钢筋的位置正确，使整个梁的钢筋网
保持稳定。
分布钢筋
分布钢筋
是用来传递混凝土的收缩应力，防止混凝土开裂的钢筋。
分布钢筋的形式
分布钢筋通常采用直径较小的钢筋，以垂直或水平方向布置在梁中。
分布钢筋的作用
分布钢筋可以均匀传递混凝土的收缩应力，防止混凝土在梁中产生裂缝。
04
配筋方式
基础梁的配筋方式通常为上下两排钢筋，上排钢筋主要承受拉力，下排钢筋主要承受压力。
主梁
定义
主梁是指建筑物的主要承重梁，通常位于楼板或屋顶之上。
特点
主梁需要承受较大的荷载，因此其截面尺寸和配筋都比较大。
配筋方式
主梁的配筋方式通常为上下两排钢筋，上排钢筋主要承受拉力，下排钢筋主要承受压力。此外，主梁的两侧通常还会设置箍筋以提高梁的抗剪承载能力。

梁配筋图解-(超全)-真心好

腰筋通常采用直径较小的钢筋，以垂直或倾斜的方式布置在梁的两侧。
03
梁的配筋计算
承载力计算
计算梁的承载力
根据梁的跨度、荷载类型和分布情况，通过力学分析计算梁的承载能力。
确定梁的弯矩和剪力
根据梁的承载力要求，确定梁所承受的弯矩和剪力，为配筋提供依据。
稳定性计算
计算梁的稳定性
考虑梁的长度、截面尺寸、材料特性等因素，通过稳定性分析计算梁在受力状态下的稳定性。
详细描述：梁的承载力不足会导致结构变形、损坏或倒塌。为了解决这一问题，可以采取以下措施
1. 重新评估梁的计算模型和设计参数，确保符合规范要求。
梁的稳定性问题
详细描述：梁的稳定性问题可能导致结构变形、摇晃或倒塌。为了解决这一问题，可以采取以下措施
1. 加强梁的支撑和锚固，提高其稳定性。
悬臂梁
预应力梁
悬臂梁的一端固定在支承上，另一端自施加预应力，以提高梁的承载能力和抗裂性。
梁的结构
01
02
03
梁的截面形式
梁的截面可以根据实际需求选择不同的形式，如矩形、T形、工字形等。
梁的材料
常用的梁材料包括钢材、混凝土等，不同材料具有不同的力学性能和适用范围。
质量和浇筑的顺畅。
浇筑过程中应控制好混凝土的浇筑速度和振捣方式，防止出现蜂窝、麻面等质量缺陷。浇筑完成后应及时进行养护，
保证混凝土的质量和强度。
05
梁的加固方法
粘钢加固法
总结词
通过粘贴钢板来增加梁的承载能力
详细描述
粘钢加固法是一种常见的梁加固方法，通过在梁的受拉或受压侧粘贴钢板，提高梁的承载能力和抗弯刚度。该方法施工简便，对原结构影响小，适用于承受静载和次动载的梁的加固。

16G101基础、柱、梁、板、楼梯、剪力墙钢筋绑扎要点大汇总

16G101基础、柱、梁、板、楼梯、剪力墙钢筋绑扎要点大汇总案例工程简介：1、基础结构形式：人工挖孔桩、长螺旋挖孔桩、独立基础、条形基础、承台基础。

2、主体结构形式：框架结构、钢混结构。

3、孔桩部分：长螺旋桩及人工挖孔桩桩身钢筋采用焊接。

4、基础及主体部分：φ16及以上的钢筋使用机械连接，直径小于16的使用绑扎搭接。

01基础底板钢筋绑扎1、基础底板钢筋绑扎施工流程：1）在底板钢筋绑扎前，先按照设计要求钢筋间距，算出底板需用的钢筋，根数，在垫层上放出底板钢筋摆放的位置线，（包括地梁钢筋位置线）和墙柱插筋位置线。

2）承台钢筋绑扎先铺底板下层钢筋。

根据设计和规范要求，决定下层钢筋哪个方向钢筋在下面，参照16G101-1第66-70页安装，绑完下层钢筋后，按间距0.8m 左右设置钢筋马凳，马凳及附加钢筋应支设在下层钢筋网上，不得直接落在保护层，在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。

马凳高度H=承台高—混凝土保护层厚—上层双向钢筋直径—下部钢筋单向钢筋直径，桩承台采用下图的钢筋马凳）间距800mm 左右设置,马镫使用14的钢筋进行加工2、基础底板绑扎方法在绑底板的同时做好底板梁的绑扎，即先先绑东西向后绑南北向的方法排列钢筋。

其接头位置“下层铁在跨中，上层铁在支座”。

梁板式基础部位钢筋接头必须按50％错开，要严格按照配料单的顺序及位置准确排放基础底板下铁保护层为40（50）㎜，上铁为30mm。

板上、下铁中间用马凳铁支起，间距800mm，马凳高度＝底板厚－上下保护层－上层双向钢筋直径－下层单向钢筋直径。

马镫使用14的钢筋进行加工3、底板钢筋的施工要求：钢筋绑扎要满扣绑扎且相邻绑扣为“八”字扣，扣头应向结构板内侧弯入。

在绑扎钢筋前要用墨线弹出钢筋摆放间距线，按线绑扎。

上层钢筋绑扎前要摆设好马凳铁，再绑上铁。

4、本工程基础底板（防潮板）厚度为350mm。

02、柱子钢筋绑扎工艺流程：弹柱子线→ 剔凿柱混凝土表面浮浆→ 修理柱子筋→ 套柱箍筋→ 安装竖向受力筋→画箍筋间距线→ 绑箍筋→安装垫块。

柱配筋步骤

柱配筋是指在混凝土柱中布置钢筋，以提高柱的承载能力和抗震性能。

柱配筋步骤通常包括以下几个基本步骤：
1. 设计图纸审查：
在开始配筋之前，首先要仔细审查结构设计图纸，了解柱的设计要求、配筋规则、混凝土等级、钢筋类型和规格等。

2. 确定钢筋类型和规格：
根据设计要求和工程环境，选择合适的钢筋类型（如HRB335、HRB400等）和规格（直径、长度等）。

3. 计算配筋量：
根据设计规范和图纸要求，计算出柱所需钢筋的数量，包括纵向受力钢筋、箍筋、构造钢筋等。

4. 绘制配筋图：
依据计算结果，绘制出柱的配筋图，明确钢筋的布置位置、数量、直径和连接方式。

5. 钢筋加工：
根据配筋图，对钢筋进行切割、弯曲等加工，以满足设计要求。

6. 钢筋连接：
按照设计规范，采用合适的连接方式（如焊接、绑扎等）将加工好的钢筋连接起来。

7. 安装钢筋：
将加工好的钢筋按照配筋图的要求安装到混凝土柱模板中，确保钢筋的位置、数量和连接方式符合设计要求。

8. 质量检查：
在钢筋安装完成后，进行质量检查，确保配筋符合设计规范和施工质量要求。

9. 模板拆除：
混凝土浇筑后，待混凝土达到一定强度，可以拆除模板，进行后续的混凝土养护工作。

10. 养护和验收：
混凝土浇筑后，进行充分的养护，以确保混凝土的强度发展。

养护结束后，进行配筋的验收工作，确保工程质量。

柱配筋是混凝土结构施工中的重要环节，正确的配筋设计和施工对于结构的承载能力、稳定性和抗震性能至关重要。

因此，在整个配筋过程中，需要严格遵守设计规范和施工标准，确保工程质量。

柱、墙体、梁、楼板钢筋绑扎施工方案及工艺方法

柱、墙体、梁、楼板钢筋绑扎施工方案及工艺方法一、柱钢筋绑扎1.作业条件轴线、柱边线已弹好并经过预检验收。

混凝土施工缝已凿去表面浮浆并清理干净。

2.绑扎顺序钢筋竖焊→划箍筋间距→套箍筋→绑柱子箍筋。

3.施工要点(1)根据图纸要求, 计算好每根柱子箍筋数量, 先将箍筋套在上层伸出的搭接钢筋上, 然后立柱子主筋。

(2)框架柱各层柱底的纵向钢筋接头用电渣压力焊连接。

钢筋接头的位置按50%错开。

(3)在立好的柱子竖向钢筋上, 用粉笔尺量标识箍筋间距, 注意箍筋加密范围。

(4)将已套好的箍筋往上移动。

由上往下采用“十字扣”绑扎。

(5)箍筋与主筋要垂直, 箍筋转角与主筋交点均要绑扎, 箍筋应错开弯钩与主筋鸳鸯绑扎牢固。

(6)柱上、下两端箍筋应加密, 加密区长度及箍筋的间距均应符合设计和规范要求。

(7)柱筋保护层塑料卡子应卡在柱筋外皮上, 间距一般为800mm左右, “L”、“T”形柱应保证柱阴角200mm范围有保护层塑料卡, 防止阴角钢筋贴模, 以保证主筋保护层厚度尺寸正确。

(8)当柱截面尺寸有变化时, 柱钢筋弯折时的位置、尺寸要符合设计要求。

柱模上加设上、下柱筋定位器, 保证柱筋位置。

(9)柱筋在浇筑混凝土前应拉通线校正找直, 固定其与模板的相对位置。

二、墙体钢筋绑扎1.作业条件同柱筋。

2.施工要点（1）根据已弹好的墙内外边线, 对保护层偏大或偏小的钢筋按1：6打弯对钢筋进行校正；校正甩槎竖向筋时, 第一根竖向筋要求距两侧暗柱边距离为50mm, 中间钢筋间距按图纸设计要求从中间向两边排列, 排至第二根竖向筋时, 如钢筋间距不符合图纸要求, 允许对其进行调整。

（2）墙体钢筋绑扎时先立2～4根竖筋, 与底板插筋搭接绑扎, 画好水平筋的分档标志, 在下部及齐胸处绑扎两根横筋定位, 并在横筋上画好分档标志, 接着绑其余竖筋, 最后再绑扎其余横筋。

（3）竖筋搭接部位及搭接长度均要符合设计、规范要求。

（4）墙体钢筋双排钢筋之间应绑拉钩筋, 拉钩筋间距按设计间距呈梅花型布置, 拉钩钢筋必须与墙体纵横向钢筋交叉点勾挂绑扎, 钢筋外皮套上保护层塑料卡@800mm。

梁板钢筋绑扎操作流程

梁板钢筋绑扎操作流程
一。

咱们得把准备工作做好。

这就好比打仗前要把弹药粮草备齐喽！材料得选对，钢筋的规格、型号可不能错，不然那就是瞎搞。

工具也得齐全，扎丝、钩子啥的一个都不能少。

1.1 然后呢，得把梁的主筋给摆好。

这主筋就像是大梁的脊梁骨，得挺直喽！摆放的时候要注意间距均匀，不能有的宽有的窄，那就不美观也不结实啦。

1.2 接着，把箍筋套上去。

这箍筋就像给大梁穿上了铠甲，要一个一个套得规整，间距也要严格按照设计要求来。

二。

接下来轮到板筋啦。

2.1 先把板底筋铺好。

这底筋可是承受压力的重要角色，得铺得平平整整，不能有弯曲翘起的地方。

2.2 然后是板的负筋。

这负筋就像是给板子加了一层保险，可不能马虎。

安装的时候要注意位置和长度，别弄错了。

2.3 别忘了还有分布筋，它能让整个板筋系统更加稳固，就像织网一样，把所有的钢筋都连接起来。

三。

最后就是绑扎的工作啦。

3.1 绑扎的时候，扎丝要绑紧，不能松松垮垮的，不然钢筋一受力就散架啦，这叫“偷工减料，自找麻烦”。

3.2 而且绑扎的点要分布均匀，不能这里密那里疏，要做到“错落有致，美观结实”。

梁板钢筋绑扎这活儿，看着简单，实则讲究。

每一步都得精心操作，才能保证建筑的质量和安全。

咱可不能在这上面出岔子，不然那可就是“搬起石头砸自己的脚”啦！。

11G101-2图解说明梁板平法配筋

返回
2．配筋图
• 配筋图表达梁断面形状、尺寸和标高，钢筋的位置、直径、形状和数量等，它包括立面图、断面图和钢筋详图三部分。
• （1）立面图表达梁的长度、立面形状和钢筋位置；
100
100
（2）钢筋详图按由上而下的顺序用同一比例把钢筋画在梁立面图的下方，钢筋比较简单时可以不画钢筋详图；
100
KL
框架柱不落地柱的力传递到
下方的梁
框架柱不落地
框支梁柱的力传递到下方的梁
框支柱
框支梁 KZL
框支柱
框支柱
混凝土剪力墙不落地
两层楼板
框支柱
框支梁 KZL
占据一层的转换大梁，有时梁上开有洞口
框支柱
框支柱
混凝土剪力墙不落地
框支梁 KZL 框支柱
井字梁
框架梁 KL
井字梁（垂直相交的梁尺寸相同，无主次之分）
箍筋
上部纵筋
拉筋
构造纵筋抗扭钢筋
下部纵筋
① 标注两侧全部构造纵筋（对称布置），符号G
例：G4φ10
②有抗扭钢筋，标注全部侧面纵筋（对称布置），符号N，不再标注侧向构造纵筋
例： N4 12
返回
6）梁顶面标高高差
• 此项为选注项，当梁顶与一般楼板结构高度齐平时不标注此项，梁顶高于一般楼面结构高度为正，梁顶低于一般楼面结构高度为负，梁顶与一般楼面结构高度的高差注写在括号内
• 层号-序号例如： KL2-1 表示第二层编号为1的框架梁 KL3,4-2 表示第2层和第3层编号为2的框架梁 KL0-10 表示地下室层编号为10的框架梁
返回
第1跨
第2跨
框架梁2, 2跨，一端悬挑

板配筋流程

板配筋流程
一、准备阶段
1.材料准备
（1）确定使用的板材和筋材规格
（2）准备所需的板材和筋材
2.工具准备
（1）准备切割工具和焊接设备
（2）确保工具和设备状态良好
二、制作筋架
1.切割筋材
（1）根据设计要求，将筋材按照尺寸要求进行切割（2）确保切割精度和准确度
2.组装筋架
（1）将切割好的筋材按照设计图纸进行组装
（2）确保筋架结构稳固和符合设计要求
三、准备板材
1.切割板材
（1）根据设计要求，将板材按照尺寸要求进行切割
（2）确保板材切割平直和准确
2.预埋配筋孔
（1）根据设计要求，在板材上预留配筋孔
（2）确保配筋孔位置准确和规范
四、组合板配筋
1.安装筋架
（1）将制作好的筋架放置在板材上
（2）确保筋架与板材紧密结合
2.焊接固定
（1）使用焊接设备将筋架与板材进行焊接固定（2）确保焊接质量和牢固度
五、检验验收
1.外观检查
（1）检查板配筋外观是否平整、无缺陷
（2）确认筋架与板材连接牢固
2.尺寸检查
（1）使用尺具测量板配筋尺寸是否符合设计要求（2）确认尺寸准确度和一致性。

梁柱钢筋施工工艺流程

梁柱钢筋施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!梁柱钢筋施工工艺流程简述如下：①图纸复核与技术交底：施工前，仔细复核设计图纸，明确钢筋规格、数量及布置要求，进行详细的技术交底，确保施工人员理解施工标准。

②钢筋加工：根据设计要求，对钢筋进行下料、弯折加工，确保尺寸精确，同时对钢筋表面进行除锈、清洁处理。

③柱钢筋绑扎：先套箍筋于下层伸出的搭接筋上，立柱钢筋并绑扎固定，确保搭接长度及绑扎牢固，按规范设置直螺纹套筒连接，控制同一断面接头比例。

④梁钢筋绑扎：在模板安装前，根据梁的设计形状与尺寸，进行梁底筋与面筋的绑扎，注意梁筋与柱筋的锚固连接，确保受力合理。

⑤模板安装与加固：安装梁、柱模板，确保模板的刚度与稳定性，预留钢筋穿出位置，对模板进行精确就位与加固。

⑥钢筋隐蔽验收：在模板封闭前，由监理工程师对钢筋绑扎质量进行检查，包括钢筋位置、数量、间距、保护层厚度等，验收合格后方可进行下一步。

⑦混凝土浇筑：按照施工方案进行混凝土浇筑，注意振捣密实，避免冲击钢筋，控制浇筑速度，确保不漏浆。

⑧养护与拆模：浇筑完成后，对混凝土进行保湿养护，达到规定强度后，按规范要求拆除模板，检查钢筋混凝土成型质量。

梁板柱钢筋安装

2.4主次梁钢筋骨架均绑扎完后，使用塔吊将梁钢筋骨架抬起，抽出马凳，将梁钢筋骨架落入梁模板槽内，然后垫好垫块，保护层厚均为25㎜，依次绑扎每道梁钢筋。
2.5梁钢筋绑扎完后，依据料表及图纸用粉笔画好板底部钢筋位置线，第一根距梁侧50㎜。
2.6根据划线位置摆放第一层受力钢筋，短向受力筋应放在下面，放完一空用22#铁丝绑扎，每个交叉点均需绑扎牢固且绑扎扣应交错变换方向。
保护层厚度梁柱±5㎜，墙板±3㎜
六、成品保护
1、柱、梁、板钢筋绑扎完后，不允许踩踏或来回走动。
2、有负弯矩筋位置处应垫马凳铺好跳板，不允许直接上人行走。
3、绑扎洞口钢筋时保护好预埋件、洞口模板等，不允许碰撞。
4、模板内涂隔离剂时不要污染钢筋，污染后应及时清洗干净。
5、绑扎梁、板钢筋时不要碰撞已支好的模板，以防变形。
（二）梁钢筋绑扎
1、在梁侧模板上画上箍筋间距，摆放箍筋。
2、先穿主梁的下部纵向受力钢筋，将箍筋按已画好的间距逐个分开。
2.2在主筋上用粉笔划好每段梁之间的箍筋位置，然后套好箍筋，箍筋弯勾方向应依次错开，主次梁接头处主梁箍筋增加二根加密且梁净跨1/3处加密间距100㎜。
2.3第一道箍筋距梁侧边50㎜，先绑扎两头箍筋依次至中间全部绑完，再绑扎腰筋，腰筋与箍筋绑扎牢固，最后绑扎拉钩钢筋。
分部（项）或构件名称
1~5/A~E’轴21.48m梁板及以下柱钢筋绑扎
内容：
一、质量控制
1、钢筋绑扎前，应检查有无锈蚀。
2、施工过程：绑扎过程中由质检员、技术员、钢筋工长共同监督控制绑扎质量。
3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
二、机械设备及操作人员
1、塔吊作为现场材料的垂直运输，将钢筋吊至绑扎地点。小型工具：钢筋勾子、撬棍、扳子、粉笔、绑扎架等。

生成梁板柱墙配筋图流程

1.梁配筋图生成流程第一步：结合建筑图纸画出结构平面图图 1 梁平面图第二步：YJK生成梁配筋1.参数设置。

图 2 YJK参数设置一图中编号为3的圈处可根据实际需要选定钢筋直径，编号为4的圈处改为不允许截断。

图 3 YJK参数设置二2.生成梁施工图图 4 YJK生成梁配筋图3.将YJK生成的梁配筋图配筋结果放入已经画好的平面图图 5 梁配筋图一4.采用板王对梁配筋图进行处理图 6 板王梁平法设置图7 板王平法图层指定图层需根据平面图中的图层进行指定。

指定完成后，点击板王中“梁”模块下的“修改样式”对梁配筋图进行图面处理，处理之后的效果如图8。

图8 梁配筋图二图8中还会存在文字重叠现象，此处需要手动对文字进行移动操作。

最后根据计算书对梁配筋结果进行手动复核。

2.板配筋图生成流程第一步：YJK板参数设置图9 YJK板参数设置一图10 YJK板参数设置二图11 YJK板参数设置四第二步：YJK板筋导入模板图1.板王“文字二”－“新编码换旧”打开上一步YJK导出的板图，使用板王对其文字进行处理。

2.板王“板转图”－“读原图数据”如图12，对原图（YJK导出板图）进行图层指定，然后根据提示进行相关操作。

图12 板王读原图数据3.板王“板转图”－“转换到用户图”打开自己画好的模板图，使用板王“板转图”模块下的“转换到用户图”功能将上一步读取的原图数据导入用户图中，放大倍数取1.0倍，根据提示，定义用户图层含义以及基点，可得到图13所示板筋图。

图13 转换到用户图一4.转换后图纸处理底筋处理：此处以未注明底筋（包括未画出的底筋）均为8@200拉通布置为例进行处理。

板王“板筋删除”－“删配筋相同钢筋”选取图中任一8@200底筋进行删除操作。

处理后可得图14板配筋图。

图14 转换到用户图二支座筋处理：此处以图中注明支座筋均为8@200。

板王“板筋删除”－“删相同规格文字”选取图中任一8@200支座筋进行删除操作。
