某机翼部件巡航状态下的受力分析
如何通过理论力学分析机翼的受力情况?

如何通过理论力学分析机翼的受力情况?在航空领域中,机翼是飞机产生升力的关键部件。
要确保飞机的安全飞行,深入理解机翼的受力情况至关重要。
理论力学为我们提供了有力的工具,帮助我们分析机翼在不同飞行条件下所承受的各种力。
首先,我们来了解一下机翼的基本结构和形状。
机翼通常呈现出流线型,上表面较为弯曲,下表面相对平坦。
这种特殊的形状是为了有效地产生升力。
当飞机在空气中运动时,机翼会受到空气动力的作用。
其中,最重要的两个力是升力和阻力。
升力是垂直于飞行方向向上的力,它使得飞机能够克服重力而升空飞行。
阻力则是与飞行方向相反的力,会阻碍飞机的前进。
从理论力学的角度来看,升力的产生可以用伯努利原理来解释。
根据伯努利原理,在流速快的地方压力低,流速慢的地方压力高。
当气流流经机翼时,由于上表面的弯曲程度较大,气流流速加快,压力降低;而下表面相对平坦,气流流速较慢,压力较高。
这样就形成了上下表面的压力差,从而产生了升力。
为了更精确地分析机翼的受力情况,我们需要引入一些力学概念和公式。
例如,通过计算空气的动量变化,可以得出作用在机翼上的力。
在理论力学中,我们可以将机翼看作一个有限的控制体,空气在流经这个控制体时会发生动量和能量的变化。
此外,机翼还会受到重力的作用。
重力始终垂直向下,其大小等于机翼的质量乘以重力加速度。
在分析机翼的受力平衡时,必须要考虑重力的影响。
除了升力、阻力和重力,机翼在飞行中还可能受到其他力的作用。
例如,由于飞机的姿态变化,机翼可能会受到侧力。
当飞机进行转弯或受到侧风影响时,就会产生侧力。
在实际的飞行中,机翼的受力情况是非常复杂的,会受到飞行速度、飞行高度、机翼的姿态、空气的密度和温度等多种因素的影响。
为了全面分析机翼的受力,我们需要运用理论力学中的多个原理和方法。
例如,在研究机翼的颤振问题时,就需要用到结构动力学的知识。
颤振是一种可能导致机翼结构破坏的危险现象,它与机翼的固有频率、空气动力特性以及结构的阻尼等因素密切相关。
飞机部件传力分析

• 机翼分布载荷引起的剪力和弯矩
• 在上面剪力弯矩扭矩分布图中可以清楚地看到发动机集中 力对机翼的卸载作用。发动机的卸载考虑发动机的质量和 推力的作用。
• 气动载荷作用在压心,质量分布力作用在重心,压心、重 心与刚心不重合则引起分布扭矩。
• 机翼结构形式 不管机翼的平面形状如何,按抗弯材料的配置可 分为梁式、单块式和多墙式。
• 与一般工程梁的特殊性 机翼展长与弦长是同一数量级,研究载荷的弦向 分布。
机翼与机身连接复杂,考虑机身支承的弹性效应。
• 载荷由机翼向机身传递,在机翼中引起内力的有: 垂直剪力 垂直弯矩
水平剪力 水平弯矩
扭矩
• 水平剪力 水平弯矩相对于垂直剪力 垂直弯矩是 较小的,而机翼弦向宽度和惯性矩较大,水平剪 力和水平弯矩引起的剪应力和正应力较小,在结 构分析是可以忽略,故机翼的内力可用垂直剪力、 垂直弯矩和扭矩表示。
优点 蒙皮在气动载荷的作用下变形小。材料向剖 面外缘分散,抗弯、抗扭强度、刚度好。安全可 靠性好。
缺点 结构相对复杂,对接接头多,大开口需要较 强的加强件以补偿承弯能力。
• 多墙式 厚蒙皮 多纵墙 无桁条 少翼肋 厚蒙皮承受全部 弯矩
优点 很好的解决高速薄翼型一面的强度刚度与结 构重量的矛盾。刚度大,受力分散,破损安全性 好。
工艺性、使用性、经济性好。
充分利用内部空间装载燃油和设备。
• 机翼的外载荷 空气动力载荷 (只示出展向力,) 机翼结构的质量力 其它部件和装载传来的集中载荷
• 机翼的内力 机翼与机身相连,并相互支持。
当机翼在机身外侧与机身相连时,可将外翼视为 在机身上有固定支持或弹性支持的悬臂梁。
若左右机翼是一个整体则可看作是支持在机身ቤተ መጻሕፍቲ ባይዱ 的双支点的外伸梁。
3.2 机翼典型受力型式的传力分析

2020/3/26
40
多腹板机翼的启发问题
1、 无肋时,气动载荷是怎麽传的? 2、 是否还有扭矩(或扭转变形引起的剪流) 3、如无中央翼会怎样?
四.综述三个典型受力型式:
1.受Q 的形式没有改变;
2.不同之处主要是受M的元件分布由 集中(梁式)分散(单块式)更分散(多腹板式)
并由此还将影响到翼肋和蒙皮的受载情况有所差异
2020/3/26
33
剪力传递: 因长桁、蒙皮较强,承轴向正应力能力大, 梁腹板受剪时,产生的轴向剪流(将形成弯矩) 由梁橼条,长绗、蒙皮组成的壁板承受。
传递过程: 腹板剪流
梁橼条 蒙皮(受剪)
第一长桁
假定承受正应力能力折算到长桁
第二长桁 蒙皮
蒙皮
橼条、长桁分担轴力大小 与他们的拉压刚度成正比例
内力N沿展向分布按斜折线规律分布,同梁式。
2020/3/26
2
3.2 机翼典型受力型式的传力分析
压心:空气动力R与机翼弦线的交点,即空气动力合力 作用点。它的位置随着α角(Cy )而变化。 α →Cy →压心前移,接近焦点。
2020/3/26
3
3.2.1空气动力向翼肋上的传递分析
分布气动力作用在蒙皮上 谁支持蒙皮?
2020/3/26
4
3.2.1空气动力向翼肋上的传递分析
2. 总体剪力在梁式机翼的上的传递
(受力元件的力平衡图)
2020/3/26
19
3.2.3 梁式机翼结构上的总体力传递
3. 总体弯矩在梁式机翼的上的传递 由翼梁承担。
2020/3/26
20
3.2.3 梁式机翼结构上的总体力传递 4. 总体扭矩在梁式机翼的上的传递 由翼盒承担。
飞行物体的受力分析与速度变化

飞行物体的受力分析与速度变化飞行物体一直以来都是人类探索和征服的对象,对于飞行物体的受力分析与速度变化的研究,不仅关乎航空航天的发展,也涉及到我们对大自然力学规律的认知。
本文将从物体的受力分析和速度变化两个方面,探讨飞行物体的运动特性。
一、受力分析1. 重力重力是所有物体运动中最基本的力之一,对于飞行物体也不例外。
重力是指地球对物体的吸引力,根据万有引力定律可知,两个物体之间的吸引力是与它们的质量成正比的。
所以,尽管飞行物体重量轻,但是其质量仍然会影响到它受到的重力的大小。
以飞机为例,飞机的自重不可忽视。
飞机在飞行过程中需要克服重力的作用,以保持其上升或保持平衡飞行。
在飞机起飞时,需要产生升力,与重力相抵消,只有当升力大于等于重力时,飞机才能顺利离地。
而在飞机降落时,重力成为飞机稳定下降的主要力量。
2.升力升力是飞行物体在飞行中产生的垂直向上的力。
升力的产生主要依赖于流体力学的原理。
以飞机为例,当飞机的机翼施加向下的力时,空气对机翼的作用力与机翼施加的力相等、方向相反,由于空气的运动速度较快,压力较小,形成了向上的升力。
升力的大小与机翼的形状、机翼的面积、飞行速度以及空气的密度有关。
升力对于飞机的飞行非常重要,它能使飞机克服重力,保持在空中平衡飞行。
飞机在飞行过程中可以通过改变机翼的攻角或改变速度来调整升力的大小,从而达到控制飞机姿态和高度的目的。
3.阻力阻力是空气对飞行物体运动的阻碍作用,具有与物体速度平方成正比的特点。
对于飞行物体来说,尤其是飞机,阻力是制约其飞行速度的重要因素。
飞机在飞行过程中,需要克服阻力的作用,以保持稳定的速度。
有两个主要的阻力对于飞机运动的影响较大。
其一是与速度平方成正比的摩擦阻力,是由飞机与空气摩擦产生的;其二是与速度立方成正比的空气阻力,在高速飞行时尤为明显。
二、速度变化飞行物体的速度变化直接受力的影响。
在不同的力的作用下,飞行物体的速度会有所变化,下面分别说明几种情况。

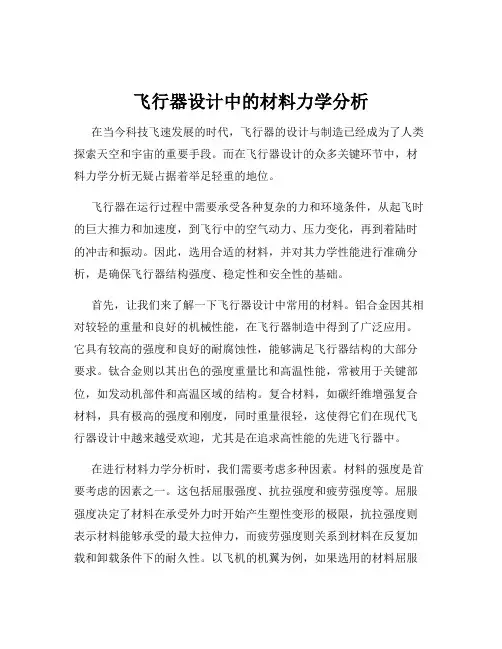

飞行器设计中的材料力学分析

飞行器设计中的材料力学分析在当今科技飞速发展的时代,飞行器的设计与制造已经成为了人类探索天空和宇宙的重要手段。
而在飞行器设计的众多关键环节中,材料力学分析无疑占据着举足轻重的地位。
飞行器在运行过程中需要承受各种复杂的力和环境条件,从起飞时的巨大推力和加速度,到飞行中的空气动力、压力变化,再到着陆时的冲击和振动。
因此,选用合适的材料,并对其力学性能进行准确分析,是确保飞行器结构强度、稳定性和安全性的基础。
首先,让我们来了解一下飞行器设计中常用的材料。
铝合金因其相对较轻的重量和良好的机械性能,在飞行器制造中得到了广泛应用。
它具有较高的强度和良好的耐腐蚀性,能够满足飞行器结构的大部分要求。
钛合金则以其出色的强度重量比和高温性能,常被用于关键部位,如发动机部件和高温区域的结构。
复合材料,如碳纤维增强复合材料,具有极高的强度和刚度,同时重量很轻,这使得它们在现代飞行器设计中越来越受欢迎,尤其是在追求高性能的先进飞行器中。
在进行材料力学分析时,我们需要考虑多种因素。
材料的强度是首要考虑的因素之一。
这包括屈服强度、抗拉强度和疲劳强度等。
屈服强度决定了材料在承受外力时开始产生塑性变形的极限,抗拉强度则表示材料能够承受的最大拉伸力,而疲劳强度则关系到材料在反复加载和卸载条件下的耐久性。
以飞机的机翼为例,如果选用的材料屈服强度不足,在飞行过程中可能会发生永久性的变形,影响飞行性能和安全性。
刚度也是材料力学分析中的重要参数。
刚度不足会导致飞行器结构在受力时产生过大的变形,影响飞行姿态的控制和气动性能。
例如,机身结构如果刚度不够,可能会在飞行中出现抖动,增加飞行阻力,甚至影响飞行员的操作和乘客的舒适度。
此外,材料的韧性也不容忽视。
韧性好的材料能够吸收更多的能量,在遭受冲击或突发载荷时不易断裂。
这对于飞行器在意外情况下的安全性至关重要。
比如,起落架在着陆时承受巨大的冲击,如果材料韧性不足,可能会发生断裂,导致严重事故。
在实际的飞行器设计中,材料力学分析的方法多种多样。
直升飞机攻角飞行+受力分析

直升飞机攻角飞行+受力分析直升飞机作为一种垂直起降飞行器,其空中特性和受力情况与其他类别飞机存在较大不同。
在直升机飞行中,空气受到旋翼的搅动而形成气流,在气流中移动的直升机能够控制自身的姿态和速度。
而直升飞机攻角飞行,则是指飞行员通过改变旋翼的旋转角度,可以使直升飞机在同一速度下产生更大的升力。
本文将对直升飞机攻角飞行进行受力分析和探讨。
一、攻角飞行原理分析在飞机飞行中,攻角是指机翼或旋翼与风向线之间形成的夹角。
攻角影响飞机气动力的大小和方向,也是飞行员控制飞机产生升力、俯仰、滚转等姿态动作所调节的重要参量。
在直升飞机攻角飞行中,飞行员会调节旋翼的攻角,使旋翼所搭载的整个直升机产生垂直向上的升力。
当直升机攻角较小时,旋翼产生的升力主要来自空气的挤压作用。
随着攻角的增加,风阻和湍流的作用也会成为升力的主要源头,而旋翼的压强却随攻角的加大而持续减小。
直到达到最大攻角时,旋翼的升力达到最高点,此时空气因受到旋翼强烈搅动,加速度变化大,成为气动力效应主导因素,因此进行攻角飞行能够使直升机产生更大的升力。
但若攻角过大,旋翼所产生的升力反而会下降,甚至失去承载能力,这种情况称为失速。
二、直升飞机攻角飞行的受力分析在直升飞机攻角飞行的过程中,旋翼产生的升力对直升机的承载起到了关键作用。
因此,对直升机受力分析是攻角飞行的关键。
在攻角飞行的过程中,直升机产生的升力是需要克服重力和阻力的,重力向下,阻力向前,升力向上。
下面我们来分析攻角飞行时旋翼产生的升力所对应的受力情况。
1. 升力受力原理旋翼产生的升力是通过以下两个原理实现的:(1)质量作用原理:在飞机静止的情况下,旋翼产生的升力会使得直升机整体上升;同理,当飞机在攻角飞行中,旋翼产生的升力会使整个直升机向上移动。
(2)牛顿第三定律:机翼或旋翼所产生的升力的大小正比于生产升力的颜色。
在攻角飞行时,旋翼通过将空气向下排放的方式,产生了上升作用力,促使整个直升机向上升起。
【内部教材】飞机结构与修理 第二章 机翼结构和受力分析

者在腹板上用支柱加强(图2-12(b))。
翼肋的选用: 相对载荷大,采用构架式; 相对载荷小,采用腹板式。 普通肋较多采用腹板式。 加强肋承受较大的载荷,当翼型较厚时,采用
实用文档
§2-2 机翼结构的外载荷
一、机翼的外部载荷 (一)机翼的外部载荷及其大小 1.飞行中,作用于机翼的外部载荷有: (1)空气动力q气动 (2)机翼结构的质量力q机翼 (3)部件的质量力P部件 (见图2-17)
实用文档
17
2.外部载荷的大小 飞行中,作用于机翼的各种载荷的大小是经常
是承受机翼的弯矩和剪力。
翼梁由梁的腹板和缘条(或称凸缘)组成,见图2 -8 。
腹板式翼梁 翼梁主要有 整体式翼梁 桁架式翼梁 (现代飞机的机翼,一般都采用腹板式金属翼梁
(图2-8)。)
1.腹板式翼梁 翼梁由缘条和腹板铆接而成。 缘条用硬铝或合金钢的厚壁型材制成,截面形状多为
“T”或“L”形。
实用文档
实用文档
吊架的上连杆和斜支撑杆与机翼连接的接头处 采用结构保险销连接;
中梁与机翼连接的接头处采用结构保险螺栓连 接。
这些接头处的结构保险销或保险螺栓的作用是: 当发动机遭到严重损坏而导致剧烈振动或巨大阻 力时,该保险销或保险螺栓被剪断使发动机及其 吊架脱离机翼,防止损坏机翼而避免出现更大的 灾难性的破坏。
腹板用硬铝板制成。薄壁腹板上往往还铆接了许多硬 铝支柱,以增强其抗剪稳定性和连接翼肋。
为了合理地利用材料和减轻机翼的结构重量,缘条和 腹板的截面积,一般都是沿翼展方向改变的,即翼根部 分的截面积较大,翼尖部分的截面积较小。
飞机机翼结构强度与疲劳寿命分析

飞机机翼结构强度与疲劳寿命分析飞机机翼是支撑飞行器上升和下降的关键部件,机翼的结构强度和疲劳寿命对于飞机的飞行安全至关重要。
本文将对飞机机翼结构强度和疲劳寿命进行分析,并探讨一些提高机翼寿命的方法。
一、飞机机翼结构强度分析飞机机翼所承受的载荷主要有弯矩、剪力和轴力。
机翼的结构设计需要能够承受这些载荷,并保持足够的强度,以应对正常飞行和特殊情况下的负荷要求。
首先,机翼在飞行过程中承受的弯矩是主要的载荷。
弯矩是由飞行器的重量、飞行速度和操纵力所引起的。
根据弯矩大小和分布,机翼的受力情况可以被理解为在弯曲载荷下的杆件受力。
因此,机翼需具备足够的抗弯刚度和弯曲强度。
其次,机翼还需承受来自飞机不同部分及外界环境力的剪力和轴力。
剪力和轴力主要集中在机翼的连接点和边缘处。
为了保持结构的强度,机翼需要足够的抗剪刚度和抗轴向压力的能力。
为了满足机翼的结构强度要求,现代飞机使用了许多先进的材料和结构设计。
轻质高强度的复合材料广泛应用于机翼结构中,以减少重量和提高强度。
同时,还采用了刚性的桁架结构和合理的加强筋布置来增强机翼的强度。
二、飞机机翼疲劳寿命分析机翼的疲劳寿命是指机翼能够承受的循环载荷次数。
在实际飞行中,机翼会经历大量循环载荷,如起飞、飞行和着陆等过程中的载荷变化。
这些循环载荷会导致机翼产生疲劳损伤,进而影响机翼的性能和安全性。
疲劳寿命的计算基于材料的疲劳性能和实际载荷的统计分析。
材料的疲劳性能可以通过疲劳试验获得,包括疲劳极限、疲劳裂纹扩展速率等参数。
而载荷的统计分析则是通过统计飞机在特定飞行阶段和任务中的载荷数据得到。
传统的疲劳寿命分析方法是基于正常设计工作条件下机翼的寿命。
统计分析结果表明,飞机机翼的疲劳寿命取决于机翼的载荷历史和载荷幅值。
因此,正确预测和分析机翼的载荷是提高机翼寿命的关键。
为了提高机翼的疲劳寿命,工程师们采取了多种措施。
首先,优化机翼的结构设计,减少应力集中和疲劳敏感区域。
其次,使用先进的传感器和监测技术,实时监测机翼的状态和疲劳损伤。
飞机机翼力学分析报告

飞机机翼力学分析报告分析对象:飞机机翼1. 引言这份报告旨在对飞机机翼的力学性能进行分析。
飞机机翼作为飞行器的重要部件,其设计和性能直接影响飞机的飞行稳定性和操纵性。
通过对机翼的力学分析,我们可以了解其受力特点、承受载荷的能力以及变形行为等关键信息,为机翼的设计和优化提供理论基础。
2. 飞机机翼的结构和受力特点飞机机翼一般由前缘、后缘、翼型、翼剖面、副翼等组成。
机翼在飞行过程中受到多种力的作用,主要包括升力、阻力、重力和扭矩等。
升力是机翼最重要的力,其大小取决于机翼的形状、攻角和气动特性。
阻力是飞机抵抗空气流动阻力的力,其大小与机翼的形状和飞机速度等因素有关。
重力是机翼受到的向下拉的力,需通过升力来平衡。
扭矩是由于升力和重力的不对称而产生的力矩。
3. 机翼的载荷和应力分析在飞行过程中,机翼承受着各种载荷,如静载荷、动载荷和翼尖效应等。
静载荷主要由于飞机的重量和加速度产生,通过结构强度的设计要求来确定最大静载荷。
动载荷则主要由风荷载、机体振动和机动态飞行产生,需要对机翼进行动力学分析,并考虑疲劳寿命。
翼尖效应是指机翼尖部产生的较大气动力和涡流,需要进行有限元分析和实验验证。
对于以上载荷,机翼应力分析可以通过数值模拟和试验方法进行。
4. 机翼的结构变形分析在受到外力作用下,机翼会发生一定的弯曲和扭转变形。
这些变形会对机翼的性能产生直接影响。
通过数值模拟和实验手段,可以分析机翼的刚度和变形情况,进而评估其设计质量。
此外,机翼的变形还与材料的选择和加工工艺等因素相关。
5. 结论飞机机翼作为飞行器的关键部件,在飞行过程中承受着重要的力学载荷。
对机翼的力学分析有助于了解其受力特点、承受载荷的能力以及变形行为等关键信息。
通过合理的分析和优化设计,可以提高机翼的性能和飞行安全性。
因此,在飞机机翼设计和改进过程中,力学分析是一项必不可少的工作。
(注:此报告内容仅供参考,具体分析和结论需根据实际情况进行补充和调整。
飞机机翼力学分析报告

飞机机翼⼒学分析报告飞机机翼⼒学分析报告飞⾏器制造083614 孙诚骁⼀概述机翼的主要功⽤是产⽣升⼒,以⽀持飞机在空中飞⾏;同时也起⼀定的稳定和操纵作⽤。
是飞机必不可少的部件,在机翼上⼀般安装有飞机的主操作舵⾯:副翼,还有辅助操纵机构襟翼、缝翼等。
另外,机翼上还可安装发动机、起落架等飞机设备,机翼的主要内部空间经密封后,作为存储燃油的油箱之⽤。
1.受⼒形式机翼主要受两种类型的外载荷:⼀种是以空⽓动⼒载荷为主,包括机翼结构质量⼒的分布载荷;另⼀种是由各连接点传来的集中载荷。
这些外载荷在机⾝与机翼的连接处,由机⾝提供的⽀反⼒取得平衡。
2.主要单元纵向元件有翼梁、长桁、墙(腹板)横向元件有翼肋(普通翼肋和加强翼肋)以及包在纵、横元件组成的⾻架外⾯的蒙⽪⼆建⽴实体模型机翼型号:NACA 2414;矩形翼共5根肋,间距100mm,弦长550mm,梯形翼共12根肋(包括与矩形翼重复的翼肋),间距100mm,翼梢弦长318mm,前缘直径8mm,厚度1mm通过向patran软件导⼊翼型初始模型,运⽤patran的3d建模功能,对初始模型添加后墙,前缘和主梁,最后得到3d机翼模型三有限元划分对已经建⽴好的机翼模型进⾏⽹格划分,后墙及翼肋后半部分采⽤粗粒度三⾓单元⽹格,value值采⽤15 。
翼肋前半部分、前缘采⽤细粒度三⾓单元⽹格,value值采⽤10。
主梁采⽤实体⽹格,采⽤⾃动⽣成的value。
划分成功后删除重复节点就得到了分析模型。
四加载⽹格划分完成之后对其进⾏加载:⽀撑条件为翼根固结,受⼒形式为翼肋和梁交线中点处受到Z轴⽅向升⼒。
机翼上⽓动载荷分布表(表中编号X的意义为翼根处翼肋的右边第X根翼肋)五材料性能及属性单元类型材料属性表运⽤配套的nastran软件对机翼进⾏计算,主要计算量有总体应⼒,主梁应变,翼肋的⾯应⼒(机翼应变图)(主梁应⼒)(翼肋应⼒)经计算后发现机翼主梁根部受⼒最⼤,打到51.3MPa,翼肋也是根部受⼒最⼤,打到5.17MPa,总体变形的最⼤量在翼梢处,为2.66mm。
【内部教材】飞机结构与修理_第三章_副翼及尾翼结构和受力分析解读

图3-2所示为副翼与机翼的典型的连接型式。 在机翼加强肋的后部与机翼后梁(或墙)的连 接处,安装有若干个支臂,每个支臂上装有一个 过渡接头。 在副翼的大梁上装有相应个数的双耳片接头。 副翼通过这些耳片接头将其悬挂到机翼的支臂上。 注意:每个操纵面除一个接头完全固定外,其余 接头都有设计补偿,以便于安装和保证运动协调。 操纵副翼偏转的作动筒,其作动杆与副翼耳片接 头的下耳片连接固定。当副翼操纵作动筒动作时 就使副翼绕轴心N偏转。
四、副翼结构中力的传递 空气动力在副翼结构中的传递情况与在机翼结构 中的传递情况相似: 空气动力→蒙皮→翼肋→翼梁腹板 机翼 剪力由梁腹板承受; 弯矩由梁缘条和有效宽度的蒙皮承受; 扭矩由闭周缘蒙皮承受。
5
五、副翼的剪力、弯矩和扭矩图 图3-6给出了三支点情况下副翼结构的剪力、弯 矩和扭矩图。 副翼在装有支点的横截面上承受的剪力、弯矩最 大;在操纵摇臂部位扭矩最大。
图3-8(a)
前缘缝翼的结构由大梁、桁条、肋和隔板、 蒙皮、导轨和带滑轮的滑板、固定螺杆收放装置、 支臂等组成,如图3-8(b)。 当收放装置工作时,螺旋收放装置使前缘缝翼 沿滑板的导轨移动。在收起和放下状态时,用传 动机构的制动装置使前缘缝翼固定。
图3-8(b)
在某些飞机上,前缘缝翼可以是整体结构或由蒙 皮、桁条和翼肋、导轨—滑板系统、作动筒拉杆 等组成的结构,如图3-8(c)所示。
式中
§3-2 襟翼、缝翼和减速板的结构
襟翼和缝翼是附于机翼的增升装置; 减速板和扰流板为附于机翼的阻力装置。 它们主要用于改善飞机的起飞和着陆性能。
一、襟翼 普通襟翼 开缝襟翼 克鲁格襟翼
襟翼
下面介绍典型的开缝襟翼的构造。 如图3-7所示为带有导流板的开缝式襟翼的 结构。其主要构件包括襟翼、导流板、滑板和收 放机构。导流板是固定在襟翼前面,并在此形成 特形缝隙。 当襟翼偏转时,在机翼后部、导流板和襟翼之 间可形成特形双缝隙,从而能获得较大的升力。
飞机飞行中的力学问题的简单分析

2021/7/26
18
干扰阻力
• 飞机个部件之力的总和的差值称为干扰阻 力。
1. 涡流干扰。大雁人字或一字飞行,后一只雁的 翅膀正好在前一只翅膀所形成的翼尖涡旋中, 能产生助推作用。
2. 尾流干扰。任何突出在飞机表面的物体都产生 压差阻力,由尾流产生。
2021/7/26
21
精品课件!
2021/7/26
22
精品课件!
2021/7/26
23
谢谢!!!
2021/7/26
24
2021/7/26
25
飞机飞行中的力学问题的简单分析
2021/7/26
1
• 一,升力
1,升力理论 2,翼型 3,襟翼
• 二,阻力
1,摩擦阻力 2,压差阻力 3,诱导阻力 4,干扰阻力
• 三,失速
2021/7/26
2
机翼的升力
牛顿是第一个给出了运动物
体的阻力表达式,后人推导
出了倾斜平板在气流中受到
阻力的公式。按他的理论,
2021/7/26
20
然而,由普加乔夫驾驶苏-27战斗机创造的“普加乔 夫眼镜蛇”动作飞行中,飞机先以400千米/小时的速 度从跑道升起,然后猛地将机头拉起,一直向后仰, 抬升到110°~120°时,仍然保持平稳并可恢复到原来 的飞行状态,无任何失速现象,操纵面仍然有效。它 以和直立眼镜蛇一样的姿态朝前飞,当速度降到110 千米/小时后,机头重新下压,恢复到平飞状态。
• 克鲁格襟翼位于机翼前缘,它的外形相当 于机翼前缘的一部分。使用时克鲁格襟翼 向前下方伸出,既改变了翼形,也增加了 翼形的面积。因此增升效果也比较好。
2021/7/26
14
• 1,磨檫阻力 • 2,压差阻力 • 3,诱导阻力 • 4,干扰阻力
航空发动机受力分析

涡轮受力分析
01
02
03
04
涡轮是航空发动机中最重要 的部件之一,其受力情况对 发动机的性能和寿命有着重
要影响。
在涡轮工作中,叶片受到离 心力、气动力、热力和振动 等多种力的作用。离心力使 叶片产生弯曲和扭转,气动 力则使叶片产生振动和应力。
涡轮的受力分析需要考虑叶 片的形状、材料、转速、排 气温度和压力等多种因素, 以确定叶片的应力和变形。
在此添加您的文本16字
流体动力是航空发动机在流体中运行时受到的力,它包括 流体压力和摩擦力等,对发动机的气动性能和热性能有重 要影响。
受力分析的重要性
受力分析是航空发动机设计和性能分析的重要基础,通过对各种力的分析 和计算,可以更好地了解发动机的工作原理和性能特点。
通过受力分析,可以预测和优化发动机的性能、寿命和可靠性,提高航空 器的安全性和经济性。
受力分析还可以为航空发动机的结构设计和优化提供依据,减少不必要的 重量和阻力,提高发动机的效率和推重比。
02 发动机受力分析
推力与阻力
推力
推力是航空发动机产生的主要作用力,用于克服飞行阻力,使飞机前进。推力 的大小取决于发动机的转速、空气流量和喷嘴前压力。
