8.16微孔管式曝气器技术参数
可提升曝气器技术规格书
xx有限公司污水处理厂三期扩建项目可提升曝气器技术规格书买方：xx有限公司日期：2019年 10 月 8 日目录1. 总则 ........................................ 错误!未定义书签。
2. 项目概述 .................................... 错误!未定义书签。
项目概况.............................. 错误!未定义书签。
可提升曝气器运行条件.................. 错误!未定义书签。
3. 工作范围 .................................... 错误!未定义书签。
卖方工作范围.......................... 错误!未定义书签。
买方工作范围.......................... 错误!未定义书签。
4. 供货范围 .................................... 错误!未定义书签。
供货清单.............................. 错误!未定义书签。
随机、两年备品备件及专用工具.......... 错误!未定义书签。
专用工具和备件........................ 错误!未定义书签。
5. 标准和规范 .................................. 错误!未定义书签。
一般要求.............................. 错误!未定义书签。
设计及生产制造过程中执行的标准........ 错误!未定义书签。
6. 供货设备技术要求 ............................ 错误!未定义书签。
设备性能要求.......................... 错误!未定义书签。
可提升曝气器参数 .................. 错误!未定义书签。
微孔曝气器技术方案
微孔曝气器技术方案1.1供货范围提供的曝气系统为成套装置。
包括管式微孔曝气器，池顶立管对接法兰之后的输气管、管配件、法兰紧固件等安装必须的材料。
负责该设备的安装、单车调试。
1.2性能和结构1.2.1 橡胶膜管式曝气器结构描述①管式曝气器由膜管、衬管、连接头、堵头及卡箍构成。
②管式曝气器外径69mm，内径65mm，长度为L=750+750mm。
③橡胶模管式曝气器的膜管由三元乙丙橡胶（EPDM）材料制成。
长度在580mm 以下采用挤出或模压成型，长度大于580mm采用挤出成型。
④膜管上以 1.5mm大小、2×2.5mm的间距打孔，能产生直径1～3mm的均匀微小气泡。
⑤膜管顶部有15mm长无气孔区，当中断供气时膜片立即恢复原状，对空气入口起自动防逆流作用。
⑥连接头开有进气口，连接进气管，螺纹为1英寸的内螺纹，材质为ABS 工程塑料。
⑦衬管为给水用、耐压为0.1Mpa，外径为63mm的UPVC管材。
1.3橡胶膜管式曝气器技术参数1.4针对于本项目的说明可变微孔悬挂式曝气装置空气支管装在池体水面以上避免与污水接触，不易被腐蚀。
曝气器再通过连接管与空气支管相连接。
检修时，只需将要检修的曝气器连同连接管从空气支管上取下，把曝气器从水中提上来即可进行检修、更换，无需排掉池中的污水。
曝气管悬置在连接管上，停留在水深4～5m处，气泡在其表面逸出时，直径约为50μm。
本系统支管水下安装材料均采用UPVC（抗压10kg/cm2）防腐耐用管材，延长曝气设备的使用寿命，充分发挥氧化池去污功效、使曝气均匀、曝气效率高。
适用于不停产状态下的检修和改建扩建项目。
1.5曝气管的安装1.5.1分项工程曝气管安装施工要点1.5.1.1一般规定管道的坡度、坡向符合设计要求，管道的坡度可用于支座下的金属垫板调整，吊架用吊杆螺栓调整，垫板应与预埋件或钢结构进行焊接，不得加于和焊于管道和支座之间。
脱脂后的管子、管件及阀门安装前严格检查，如发现有油迹污染时不得安装，重新脱脂处理。
膜式曝气管技术说明
膜式曝气管技术说明一、供货范围整体供货：包括一厂生化池 1 中好氧池及二厂生化池中末端好氧池液面以下所有空气管、曝气管及安装所需的固定件等（详见施工图），以上设备与安装由设备商统一供货与安装。
不论本标书是否指明，设备必须的部件供应也由投标商负责，设备正常运转所需的一切备品备件，设备厂家必须配带。
供货清单如下：总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备是一个制造商的最终产品，全新未经使用。
二、微孔曝气管主要技术参数＊氧利用率在 5 米水深标准状态下≥35%理论动力效率≥ 6kg/kW·h＊阻力损失在标准状态下＜ 3000Pa＊通气量范围：微孔曝气管 6～8m3/ m·h＊曝气管膜片厚度：微孔曝气管 1.5mm三、技术要求1、曝气装置为固定式，投标商需提供曝气系统运行所有必须的部件（具体供货分界点详见图纸，包含空气管、池底分气管、放水管、紧固件及其附件等）。
＊2、曝气器的橡胶膜为进口优质硅橡胶，具有抗腐蚀、抗老化、抗紫外线及良好伸缩性等优良品质，开孔方式为直线型开孔，具有防撕裂、防长生物膜的特点，产生气泡直径应小于 3mm，使寿命不低于 5 年。
（1）性能参数ASTM 物性单位数值外观半透明D926 塑化度mm×100(mils) 210(81)D792 比重 1.15D2240 硬度肖氏 A 级60±5D412 拉伸强度 MPa(psi) 10.6(1530)D412 延伸率% 785D412 100%延伸率下的模量MPa(psi) 2.1（300）D624 抗撕裂强度kN/m(ppi) 45D395 在 177℃（351°F）下 22 小时后的压缩形变% 34D2632 Bashore 回弹性 % 52D2137 脆点℃（°F）-73（-99）热老化，200℃（392°F）下 70 小时D2240 硬度肖氏 A 级62D412 拉伸强度 Mpa(psi) 8.6（1240）D412 延伸率% 545D412 100%延伸率下的模量Mpa(psi) 2.4（350）（2）性能和结构·耐温性测试—在 70℃沸水，70 小时（ASTM D573-88）·拉伸强度变化率（%）＜3·硬度变化率（%）＜5·延伸的变化率（%）＜25·耐温性测试—在 100℃沸水，70 小时（ASTM D471-94）·体积变化率（%）＜10·抗低温特性测试（ASTM D832-92）·在-40℃，10 分钟后测试没有脆裂·膜片含油率（%）＜10（3）主要材质橡胶曝气管硅橡胶曝气器材管ABS，UPVC 或 PP固定支架 304 不锈钢3、曝气管的使用寿命满足频繁开关的要求。

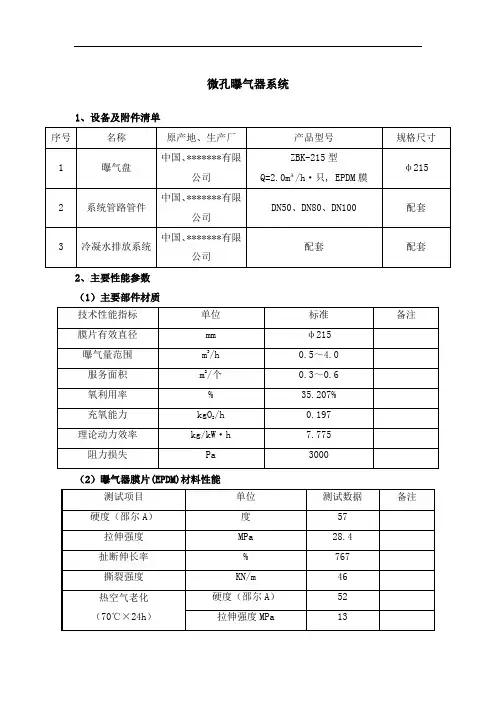

微孔曝气器系统技术说明
微孔曝气器系统1、设备及附件清单2、主要性能参数（1）主要部件材质（2）曝气器膜片(EPDM)材料性能3、供货范围负责安装、调试及试运行等工作。
设备主要组成部分及供货范围（不限于此）：（1）橡胶膜微孔曝气头（2）有法兰、管件、连接件、支架、可调节支架、固定件（3）凝结水排放系统（4）所有连接附件（5）提供UPVC管粘接用的胶水及工具4、设备的性能描述我公司生产的曝气器装置能有效地将来自鼓风机的有压空气，均匀地扩散于水体中，并能保持长期和稳定的充氧效果，以及停止供气时有效的闭合防止污水倒灌。
我公司保证微孔曝气器排列的方式，不会造成池底的积泥。
在工作时压缩空气通过膜式微孔曝气头系统的曝气头对污水进行冲气，可产生自然絮凝或生物絮凝的作用，与污水中的微小颗粒凝聚成颗粒，以便于沉淀分离，并可以氧化污水中的还原性物质，增加污水中的溶解氧，减轻污水的腐化，提高污水的稳定性。
ZBK-B型系列微孔曝气器是经过三十多年潜心研究和实践最新研制的高品质耐用型微孔曝气器，采用特殊结构，膜片与托盘结构自密封绝对不会漏气。
曝气器膜片材质为EPDM。
经过特殊炼胶工艺并配入特种抗微生物材料和防老化材料，经过科学混炼，再用大型自动硫化机制造而成，膜片具有耐热，耐臭氧，耐气候，化学稳定性好的特点，在污水中的使用寿命可长达5年以上。
橡胶膜片外观光洁、平整、无杂质、气泡和裂纹。
橡胶膜采用一次成型工艺加工制成，最小厚度为2mm允许偏差为±0.15mm；外径允偏差为±0.24mm，以保证膜片厚度更均匀。
曝气头的底盘、压环等表面应光滑，不得有划痕、裂纹。
本产品主要由马鞍座、合成橡胶膜片、压固膜片的压板及与马鞍座进行螺纹连接的底盘组成。
膜片采用科学成孔技术，无孔区为菱形状，大大增强抗撕裂能力，孔径小，充氧效率高，曝气头的性能指标应满足HJ/T 252-2006标准的要求。
鼓风曝气时，空气由底座的通气孔经布气盘进入膜片与布气盘之间，在鼓风压力作用下，膜片微微鼓起，孔眼张开，空气从孔眼中扩散出去，形成细微的气泡，从而达到很高的氧转移效率，停止供气时，气压消失，膜片在自身的弹性和负压作用下使孔眼闭合，由于水压力的作用，膜片压实在布气盘上，曝气池中的混合液不会倒流入空气管中，更不会将孔眼堵塞。
管膜式曝气器技术说明
管膜式曝气器技术说明一、主要技术参数1.管膜式曝气器基本参数2.使用情况基本参数二、主要结构及技术要求（1）曝气膜采用进口三元乙丙橡胶（EPDM），膜片1.5±0.10 mm，比重＜1.2 g/cm3。
膜片应具有耐热、耐臭氧、耐气候、化学稳定性好等特点，抗拉强度：﹥8.8 N/mm2；抗撕裂强度应大于17 N/ mm2，弹性应大于30%，抗拉系数应大于450%，抗扭强度应大于15 N/mm2。
最大延展度应大于400%；撕裂强度应大于9N/mm2；硬度：50±5 Shore -A。
（2）曝气膜气孔要求采用激光打孔，开孔数量约16500个/支，曝气器必须布气均匀、气泡细密，气孔密度应满足使用要求。
同时要求其无堵塞、无倒灌以及无腐蚀等问题。
（3）管膜式微孔曝气器应适应间歇性运行，间歇性运行时，空气的出口孔应可根据曝气过程中所需的空气来进行开启或闭合。
在任何情况下都应避免废水进入曝气管道系统。
曝气器还必须提供清洗、维护及冷凝水排放系统装置。
（4）冷凝水排放系统每根竖管必须安置一套冷凝水排放装置，用于排出管道内积水。
该装置由一根DN25管插入空气支管底部，应用气提原理将湿气排除。
细管沿竖管通至水面上部，由手动阀门控制排除冷凝水。
（5）膜片支撑管及进气分管要求采用优质的ABS管。
曝气器整体使用寿命应大于5年，所有管膜式曝气器的材料及附件均应适合污水的腐蚀环境。
在支管间应用柔性伸缩节连接来承受由于水池排空而产生的变化。
（6）空气连接管的螺栓和支撑件，高度是可调的，在曝气支管安装后高度误差值为正负10mm。
固定件应有足够的锚定力，防止由于浮力而使空气管道浮起。
（7）连接方式曝气管与通气管连接采用卡式接口，不接受螺纹连接的方式。
（8）调节支架空气分配管采用特定调节支架固定于池底，该支架能够满足上下调节以弥补土建池底不平带来的误差，同时还能够前后调节以防止热胀冷缩所带来的对管道的损坏。
（9）所有构件应有足够的强度、稳定性和刚度且适合本安装的运行条件，并方便检修和调整，同时应采取措施消除浮力。
橡胶膜管式微孔曝气器技术说明
橡胶膜管式微孔曝气器技术说明
一、适用范围
适用于市政污水处理、工业废水处理、水源水预处理、河道水处理等，起到对水体的充氧、混合和搅拌的作用。
二、结构及性能
橡胶膜管式微孔曝气器规格用外径×长度表示，其优点是采用三元乙丙胶为主要原料制作管式微孔橡胶膜，微孔橡胶膜外观应光洁、平整，无杂质、气泡和裂纹。
三、橡胶膜管式微孔曝气器的技术参数
表4-3 橡胶膜管式微孔曝气器技术参数
理论动力效率的数值不低于表中所示数值。
三、设备外形
橡胶膜管式微孔曝气器外形见图4-5。
图4-5 橡胶膜管式微孔曝气器外形。
管式微孔曝气器型号参数
管式微孔曝气器型号参数管式微孔曝气器是一种常用于水处理过程中的气体传输设备，其型号参数对于设备的选择和运行效果具有重要的影响。
在本文中，将深入探讨管式微孔曝气器的型号参数，以及它们对设备性能的影响和优化。
一、管式微孔曝气器的定义和原理管式微孔曝气器是一种通过微孔管将气体导入水体中，实现气液接触和质量传递的设备。
其工作原理可以简单描述为：气体通过管道输送至微孔管，通过微孔从管壁释放入水中，形成大量微小气泡，从而增大气液界面面积，促进气体和水的交换。
管式微孔曝气器常用于水体的氧化、搅拌和悬浮物的混合等工艺过程中，其性能主要由型号参数决定。
二、关键型号参数解析1. 微孔尺寸微孔尺寸是管式微孔曝气器的重要参数之一。
微孔直径越小，所产生的气泡越小，气泡分布越均匀，气泡表面积与水体接触面积增大，气体传输效果越好。
然而，微孔尺寸过小会增加阻力，使气体传输效率下降。
在选择微孔尺寸时需要考虑气泡大小、传质效果和阻力之间的平衡。
2. 微孔密度和布置方式微孔密度指的是单位面积内的微孔数量，而布置方式则表示微孔的排列形式。
微孔密度和布置方式直接影响到气体的分布和传输均匀性。
合理的微孔密度和布置方式可以使气泡分布均匀，避免气体聚集和死区产生，从而提高气体传输效果。
3. 曝气器长度和直径曝气器长度和直径是管式微孔曝气器的另外两个重要参数。
曝气器的长度决定了气体通过微孔的距离，直径则影响气体的流速和曝气面积。
较长的曝气器可以增加气体与水体接触的时间，提高气体传输效果。
而较大的直径可以减小曝气器的阻力，提高气体传输效率。
在实际应用中，需要综合考虑水体需氧量、曝气效果和设备投资等因素进行选择。
4. 设备材质和阻力系数管式微孔曝气器的材质会影响气体传输和设备使用寿命。
常用的材质有不锈钢、聚合物等。
材质的选择要考虑水质、操作环境和设备成本等因素。
曝气器的阻力系数也是影响气体传输效率的重要参数，需根据具体情况进行合理选择。
三、参数优化与影响分析对于管式微孔曝气器的参数优化，需要考虑不同水体特性、处理工艺要求和设备成本等因素。
可提升曝气器技术规格书
xx有限公司污水处理厂三期扩建项目可提升曝气器技术规格书买方：xx有限公司日期：2019年10 月8 日目录1.总则 (1)2.项目概述 (2)2.1项目概况 (2)2.2可提升曝气器运行条件 (2)3.工作范围 (3)3.1卖方工作范围 (3)3.2买方工作范围 (4)4.供货范围 (4)4.1供货清单 (4)4.2随机、两年备品备件及专用工具 (5)4.3专用工具和备件 (5)5.标准和规范 (6)5.1一般要求 (6)5.2设计及生产制造过程中执行的标准 (6)6.供货设备技术要求 (6)6.1设备性能要求 (6)6.1.1可提升曝气器参数 (6)6.1.2可提升曝气器技术要求 (7)6.1.3曝气管技术要求（供应商修改完善） (8)6.2技术规格表（供应商修改完善） (9)6.3主要材质（供应商修改完善） (10)7.检监造检验 (10)8.性能质量保证 (11)8.1性能保证 (11)8.2质量保证 (12)9.技术服务 (13)9.1技术资料 (13)9.1.1一般要求 (13)9.1.2资料清单 (14)9.2现场服务 (15)9.2.1卖方现场技术服务 (15)9.2.2卖方现场检验和调试 (15)9.2.3买方现场技术服务 (16)10.标记、保护及包装运输 (16)10.1标记 (16)10.2保护 (16)10.3包装运输 (17)1.总则1）本技术规格书适用于xx有限公司污水处理厂三期扩建项目（5.1万吨/天）所应安装使用的生化池配套可提升曝气器的招标。
它提出了该类设备的的功能、设计、结构、性能、制造、运行条件、应遵循的规范标准、性能参数、供货范围、检验验收及技术服务等方面的要求。
2）本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的有关条文。
卖方保证提供符合本技术规格书和现行的国家和行业规范、标准的优质产品。
3）如果卖方对本技术规格书的条文有异议，须于收到技术规格书三日之内以书面形式提出澄清，买卖双方根据具体情况协商解决。
管式盘式一体曝气器技术说明
管式盘式一体曝气器技术说明
一、适用范围
BPE·G高分子管式盘式一体曝气器适用于城市污水处理厂的生化曝气。
二、设备特点
➢BPE·G 高分子管式盘式一体曝气器曝气阻力≤250mmH2O;
➢孔隙率≥80%，空隙均匀，比橡胶膜可节能15%。
氧利用率≥41%;动力效率≥9kgO2/（kW·h）（6m 水深）;
➢曝气孔径稳定，不随压力而变化;
➢曝气单元下半部分时有自动排除冷凝水功能，使管线的有效通气量得到保障，并防止开启风机时产生水锤的可能。
三、设备技术参数及外形图
BPE·G高分子管式盘式一体曝气器的技术参数见表4-4，外形及结构见图4-6、图4-7。
曝气器系列产品介绍
盘式曝气器
粗孔曝气器
单孔膜 曝气器
管式曝气器
橡胶膜 盘式曝气器
刚玉曝气器
橡胶膜 管式曝气器
刚玉 管式曝气器
聚乙烯 管式曝气器
一、转碟曝气机
1、结构及原理 转碟曝气器由减速机、联轴器、轴承座、主轴、碟片等部件 组成。 ①、曝气转碟 曝气作用和搅拌作用是由转碟面上的三角形结节造成的。 结节都有一个基底面和一个顶点面，改变转碟的转动方向将会 改变输氧特性和动力特征。该转碟具有较高的氧传递效率和良 好的混合效率。 曝气转碟被分成两个半片，可在任何场合下很容易地装在 轴上，并采用防滑装置，防止运转时转碟发生松动。 一般采用玻璃钢材质或聚苯乙烯材质制作。 ②水平转动轴 曝气机水平转动轴有三种规格，φ325、φ245、φ219采用厚壁无缝钢管制造。挠度控制 ≤4/10000，水平转动轴强度高、刚度好，表面进行特种防腐处理（一般采用玻璃钢防腐），适合 与污水接触的运行环境长期运行 。 ③轴承座 曝气机水平转动轴的支承轴承采用调心滚动轴承，其可自动调心，油脂润滑。9m机组尾端轴 承采用机械密封，机油润滑，维护极为方便。轴承带有分开式轴承座，安装维护方便，并设有游 动支承座，以克服安装误差，补偿因温度变化引起的轴向伸缩。轴承座进行防腐处理，两端设有 性能较好的密封，以防污物，适合潮湿的污水环境下长期运行。
全刚玉型刚玉曝气器
半刚玉型刚玉曝气器
膜片材质
三、管式微孔曝气器
EPDM 1、膜片的主要种类 三元乙丙胶 橡胶膜盘式微孔曝气器有3种材质 其中三元乙丙胶主要适用于城市污水； Silicone 硅橡胶 硅橡胶主要适用于含油污水。 氨基甲酸酯主要适用于工业污水。 ECOPOLYMER 高密度聚乙烯
高密度聚乙烯
橡胶膜 盘式曝气器
曝气系统技术要求
1.曝气管及安装1.1.设备清单1.2.曝气系统1.2.1.供货范围承包人应按本技术规范附图中生化池设计图纸，提供生化池完整的可正常运行的管式微孔曝气系统，包括管式微孔曝气器，所有管式微孔曝气器应配备安全有效可靠运行所需的附件、紧固件、备品备件；进气竖管离池底以上1米之内的所有管路系统及配件（包括与空气竖管连接的法兰、螺栓、垫片）；其它备品、备件、必须品；承包人提供的管式微孔曝气器等所有设备及安装材料应由一个厂商提供，供货商对整个曝气系统负责，所提供的设备必须是制造商的最终产品。
应包括连接管道、配件、支架、备品备件的供货。
供货商应负责所提供产品的安装及调试工作。
应保证曝气器的设计、生产制造、技术标准等符合国家相关行业标准。
对于本标书未列出，但如果是必须的其它材料，也应由卖方提供，其费用包括在总价中。
1.2.2.技术要求1、设计说明微孔曝气器应用于污水处理厂内生化池好氧池。
生物反应池的功能是通过微生物的好氧氧化作用去除污水中的大部分有机污染物。
为保证处理效果，生化反应池设置微孔曝气器作为供氧设备，总供气量为176m3/min。
生物反应池共2座，处理能力为3万m3/d，尺寸及布置见工艺图，微孔曝气器布置在池底，采用均布的方式布置曝气器，鼓风机前已安装空气净化设备，保证空气清洁。
2、主要技术参数供货商提供的微孔曝气器应适用在农安县海格污水处理厂的水质条件下工作，曝气器必须保证气流在其整个表面的均匀分布，在橡皮膜片开孔的数量应符合充氧性能的要求。
性能参数：总供气量：176m3/min曝气器尺寸：直径65mm单个曝气器的供气量：3.0～7.0 m3/h气泡直径：1～3mm服务面积：1～1.5m2/套氧利用率：35%以上（清水，水深6m，通气量6 m3/h）动力效率：≥6.0kgO2/kw·h（清水，水深6m，通气量6 m3/h）充氧能力：＞0.6kgO2/h（清水，水深6m，通气量6 m3/h）阻力损失：≤3500pa（清水，水深6m，通气量6 m3/h）橡胶膜：外径允许误差±0.5mm，厚度2.0±0.2mm；曝气器与空气支管连接后其平面与管轴线水平误差不超过5mm。
微孔曝气器安装施工方案
微孔曝气器选型及安装注意事项一、产品介绍：膜片式微孔曝气器的曝气气泡直径小，气液界面直径小，气液界面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强，经50多家用户多年使用效果良好（比常规产品固定螺旋曝气器，散流曝气器和穿孔管曝气器能耗降低40%，或增加污水处理量40%）。
特别适用于城市污水和大型工厂新建扩建和老曝气池改造，且曝气池可间歇运行。
二、曝气器主要技术参数：曝气器尺寸：Φ215mm，Φ260mm ，Φ300mm服务面积：0.25－0.55m2/个，0.35-0.75m2/个曝气膜片运行平均孔隙：80-100微米空气流量：1.5-3m3/个h氧总转移系数：kla（20℃）0.204-0.337min-1氧利用率：（水深3.2m）18.4-27.7%充氧能力：0.112-0.185KgO2/m3h充氧动力效率：4.46-5.19KgO2/kwh曝气阻力：180-280mmH2O空气管设计应考虑压力平衡，最好联成环状网，每组进气管应设置阀门，便于调节空气量。
空气管设计流速：干管为10-15米/秒；支管为5米/秒。
曝气器表面距池底安装高度：270mm、250mm，推板式为200mm。
三、曝气器管道的连接方式和安装：曝气装置由曝气器、布气管道、三通、四通、弯头、调节器、连接件、清除装置等组成。
布气管道按通常的环形布置，曝气器按供气量和池形布置密度，曝气器和布气管道的连接采用G3/4螺纹连接，底座为内螺纹（固定于布气管道上）曝气器为外螺纹，安装时先把调节器按所需尺寸用膨胀螺栓固定在池底，然后用抱箍把布气管道固定在调节器上，为防止其它作业如电焊火花和土建时，混凝土等重物损坏曝气装置，必须等土建工程结束后在放水前把曝气器装上，为防止管道和连接部分漏气，应放水超过曝气器10cm左右底深度试漏，然后通气如发现有管道连接部分漏气应及时排除，然后正式投运。
四、曝气器施工组织方案4.1施工组织设计依据本工程施工组织设计是以下列图纸、资料作为依据进行编制：(1) 改造工程合同、技术协议书。
8.16微孔管式曝气器技术参数
微孔管式曝气器技术参数（微孔管式曝气器、管式曝气器、微孔曝气器、盘式曝气器、曝气器技术参数）管式曝气器该产品是我公司研制开发的新型管式橡胶曝气器。
它管式曝气器由膜管、衬管、连接头、堵头及卡箍构成。
供气主管与先导气槽同橡胶膜可张孔进行微孔曝气。
其结构简单、氧利用率高、性能可靠、气孔不堵塞、污水不倒灌、环向受力均匀、寿命长、安装维修方便等特点。
一、微孔管式曝气器技术参数型号：BZ?GJ69X 2规格:①69 mm x L有效长度：350〜1000 mm膜管厚度:EPDM2.0 mm衬管直径：UPVC 63 mm气泡直径:1〜3 mm气孔数量: 123x 62=7626个服务面积: 1.1〜2.0 m2/m理论动力效率:kg02/kw ?h -- 8.41充氧能力:kg02/h ?根-- 0.351氧利用率:29.96%标准通气量:8.0 m3/m阻力损失：＜5.0 kPa连接头、堵头：ABS卡箍:304不锈钢说明：以上测试数据是2004年国家监督抽查测定的，条件是：管式曝气管的规格为①69x 580,在水深4m、服务面积0.5m2、通气量3.5m3h。
二、微孔管式曝气器规格管式曝气器外径69mm ,长度根据用户需要定, 常规为580mm 、800mm 和1000mm。
长度在580mm以下采用挤出或模压成型，长度大于580mm采用挤出成型。
膜管上以1.5mm 大小、2x2.5mm 的间距打孔,能产生直径1-3mm 的均匀微小气泡。
膜管顶部有15mm长无气孔区，当中断供气时膜片立即恢复原状，对空气入口起自动防逆流作用。
三、微孔管式曝气器与盘式微孔曝气器优势相比较1、微孔管式曝气器可以360°全方位的充氧，并且可以对底部的污泥起到搅拌作用，但盘式微孔曝气器曝气器只能对盘上面部位充氧，容易造成底部积泥。
2、当盘式微孔曝气器间隙运行时，整个曝气盘上容易积泥，但曝气管上只有一部分。
气泡在盘/ 板表面易于合并形成大气泡。
曝气器的主要技术和质量水平的详细描述
曝气器的主要技术和质量水平的详细描述
一、曝气器膜片加工工艺
曝气膜片的原材料橡胶采用从进口的三元乙丙胶（EPDM），采用注胶工艺一次成型，其炼胶配方是我公司通过多年呕心沥血的探索、研制、使用、考察、成功的，同时也得到清华大学毕业的高分子专家的帮助，经过多次反复精心测试、改进而定型的最佳配方，辅以新工艺的加工方法，使产品质量有了质的飞跃。
由于本材料采用的是以乙烯、丙烯为主要单体，以亚乙基降冰片烯（或称乙叉降冰片烯、ENB）为第三单体制成的三元共聚物，它的硫化速度快，最适合于与硫化速度快的天然橡胶、丁苯橡胶和顺丁橡胶等混炼使用，因此具有良好的强度特性以及良好的耐臭氧性、耐气候性、耐热性、耐油性与电性能。
二、曝气膜片的主要理化、化学性能为：。
微孔曝气器安装施工方案
微孔曝气器选型及安装注意事项一、产品介绍：膜片式微孔曝气器的曝气气泡直径小，气液界面直径小，气液界面积大，气泡扩散均匀，可不能产生孔眼堵塞，耐侵蚀性强，经50多家用户连年利用成效良好（比常规产品固定螺旋曝气器，散流曝气器和穿孔管曝气器能耗降低40%，或增加污水处置量40%）。
专门适用于城市污水和大型工厂新建扩建和老曝气池改造，且曝气池可间歇运行。
二、曝气器要紧技术参数：曝气器尺寸：Φ215mm，Φ260mm ，Φ300mm效劳面积：0.25－0.55m2/个，0.35-0.75m2/个曝气膜片运行平均孔隙：80-100微米空气流量：1.5-3m3/个h氧总转移系数：kla（20℃）0.204-0.337min-1氧利用率：（水深3.2m）18.4-27.7%充氧能力：0.112-0.185KgO2/m3h充氧动力效率：4.46-5.19KgO2/kwh曝气阻力：180-280mmH2O空气管设计应考虑压力平稳，最好联成环状网，每组进气管应设置阀门，便于调剂空气量。
空气管设计流速：干管为10-15米/秒；支管为5米/秒。
曝气器表面距池底安装高度：270mm、250mm，推板式为200mm。
三、曝气器管道的连接方式和安装：曝气装置由曝气器、布气管道、三通、四通、弯头、调剂器、连接件、清除装置等组成。
布气管道按通常的环形布置，曝气器按供气量和池形布置密度，曝气器和布气管道的连接采纳G3/4螺纹连接，底座为内螺纹（固定于布气管道上）曝气器为外螺纹，安装时先把调剂器按所需尺寸用膨胀螺栓固定在池底，然后用抱箍把布气管道固定在调剂器上，为避免其它作业如电焊火花和土建时，混凝土等重物损坏曝气装置，必需等土建工程终止后在放水前把曝气器装上，为避免管道和连接部份漏气，应放水超过曝气器10cm左右底深度试漏，然后通气如发觉有管道连接部份漏气应及时排除，然后正式投运。
四、曝气器施工组织方案4.1施工组织设计依据本工程施工组织设计是以以下图纸、资料作为依据进行(1) 改造工程合同、技术协议书。
甘甘肃曝气器厂家
甘肃曝气器厂家微孔管式曝气器一、产品应用范围可变微孔管式曝气器工作原理先进，可以用于所有需要鼓风曝气的污水生化处理工程，如采用传统活性污泥法、SBR法、氧化沟法、A/O法、/O法等工艺的污水处理工程。
本产品结构设计独特新颖，可适用于各种池形及池深，也可对原有的曝气池进行改造，安装可变微孔管式曝气器，以提高其处理效果，降低能耗及运行费用。
二、产品结构原理图1．支撑管2．膜套3．布气管4．T型螺栓5．气体分配槽6．充水区7．管箍本产品主要由支撑管和橡胶膜套两部分组成，支撑管注塑(改性聚丙烯)而成，膜套由特殊材质的橡胶制成。
膜套上开有大量可自闭的微孔，曝气时气体由布气管联接孔进入支撑管气体分配槽，使管式膜套沿径向等径扩张，微孔打开，产生大量细密均匀的气泡向水中充氧。
停止供气，膜套紧箍于支撑管上，微孔闭氧利用率图充氧动力效率图压力损失图五、产品主要特点• 1.氧利用率：每个曝气器开有约5万个1～3mm的微孔，曝气时管状膜套沿径向等径扩张，产生大量大小一致、细密均匀的气泡，大大增加气液接触面积，氧利用率高达40％以上。
• 2.充氧动力效率高膜套厚度小、弹性高、压力损失小；膜套上微孑L数量多而细密，理论充氧动力效率高达9.0以上。
浅水曝气效果(淹没深度0.2m)• 3.投资少、能耗小、运行费用低、性能价格比高由于该产品通气量大，氧利用率和充氧动力效率高，与机械曝气设备相比．节省投资可达40％以上，降低能耗和运行费用50％以上；与盘式可变微孔曝气器相比，节省投资可达30％以上，降低能耗和运行费用20％以上，因而大大降低工程投资，有效节约运行成本和提高性能价格比。
• 4.结构新颖独特、运行平稳可靠曝气器的支撑管为中空结构，中空部分为充水区，整根曝气管在水中浮力极小，整体性好，运行平稳可靠。
膜套上的微孔在停止曝气时能及时自闭，有效地防止污泥堵塞及污水倒灌。
曝气管截面为圆形，停止曝气时，污泥不易在管上堆积。
• 5.曝气量连续可调供气量可连续调节，当气体流量变化较大时，自闭深水曝气效果(淹没深度5m)微孔仍能收放自如，释放出分布均匀、大小一致的气泡，可调性能好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微孔管式曝气器技术参数
（微孔管式曝气器、管式曝气器、微孔曝气器、盘式曝气器、曝气器技术参数）管式曝气器该产品是我公司研制开发的新型管式橡胶曝气器。
它管式曝气器由膜管、衬管、连接头、堵头及卡箍构成。
供气主管与先导气槽同橡胶膜可张孔进行微孔曝气。
其结构简单、氧利用率高、性能可靠、气孔不堵塞、污水不倒灌、环向受力均匀、寿命长、安装维修方便等特点。
一、微孔管式曝气器技术参数
型号：BZ•GJ69×2
规格:Φ69 mm×L
有效长度: 350～1000 mm
膜管厚度:EPDM2.0 mm
衬管直径:UPVC 63 mm
气泡直径:1～3 mm
气孔数量: 123×62=7626个
服务面积: 1.1～2.0 m2/m
理论动力效率:kg02/kw•h -- 8.41
充氧能力:kg02/h•根-- 0.351
氧利用率:29.96%
标准通气量:8.0 m3/m
阻力损失: ≤5.0 kPa
连接头、堵头:ABS,卡箍:304不锈钢
说明：以上测试数据是2004年国家监督抽查测定的，条件是：管式曝气管的规格为Φ69×580，在水深4m、服务面积0.5m2、通气量3.5m3/h。
二、微孔管式曝气器规格
管式曝气器外径69mm，长度根据用户需要定，常规为580mm 、800mm和1000mm。
长度在580mm以下采用挤出或模压成型，长度大于580mm采用挤出成型。
膜管上以1.5mm大小、2×2.5mm的间距打孔，能产生直径1-3mm的均匀微小气泡。
膜管顶部有15mm长无气孔区，当中断供气时膜片立即恢复原状，对空气入口起自动防逆流作用。
三、微孔管式曝气器与盘式微孔曝气器优势相比较
1、微孔管式曝气器可以360°全方位的充氧，并且可以对底部的污泥起到搅拌作用，但盘式微孔曝气器曝气器只能对盘上面部位充氧，容易造成底部积泥。
2、当盘式微孔曝气器间隙运行时，整个曝气盘上容易积泥，但曝气管上只有一部分。
气泡在盘/板表面易于合并形成大气泡。
3、盘式微孔曝气器比微孔管式曝气器稍微稳定（因为曝气管两端悬空），它的抗水流和冲击性比较好，但是马鞍座连接的曝气管或者是尾端固定的曝气管的稳定性也很好，不存在脱落的危险。
4、微孔管式曝气器的配气系统比较简单，一个1m(8m3/h)的曝气管管的通气量相当于四个200m3/h的盘，使得整个系统的漏气率低，同时，由于曝气管系统的接头少，使得它的空气阻力损失小，能耗小。
5、微孔管式曝气器采用导气槽，使曝气器内部的布气迅速均匀，从而使曝气膜管受力均匀，延长了曝气膜管寿命和释放气泡的均匀性，提高了曝气效果；导气槽为狭窄的凹槽，其上的橡胶膜管区域不开曝气孔，停止供气时，橡胶膜紧贴住导气槽，从而防止了污水倒灌的发生。
6、当通气量过大时，盘式微孔曝气器上的压环容易被吹掉。
感谢您的阅读，更多资讯请浏览：广州市绿烨环保设备有限公司。
